Ремонт хендай соната : электронная предупредительная сигнализация hyundai sonata

Разбираем салон Хендай Солярис

Для установки сигнализации на Хендай Солярис потребуется совершить несколько последовательных операций, начинающихся с разбора элементов салона. Для начала работы потребуется подробная схема устройства и стандартный набор инструментов.

Действия по установке производятся в следующем порядке:

снимается полностью щиток на приборной панели, производится разбор подторпедника, удаляется защита руля;
световой индикатор новой сигнализации устанавливается слева, в боковую стойку переднего стекла, в руль сверху устанавливается датчик учета механических воздействий, место для сервисной кнопки выбирается в зависимости от эргономики салона и удобства водителя. Антенна тоже устанавливается в удобное место;
место сирены, концевика и индикатора температурных условий – под капотом. Уплотнитель просверливается, через отверстие пропускаются провода;
необходимый для запуска новой сигнализационной системы модуль обхода штатного иммобилайзера присоединяется к проводам штатного контура.
элементы сигнализации подключаются панели приборов, ориентироваться необходимо на схему, прилагаемую к устройству при покупке.

Модульная архитектура и её возможности

Модульная архитектура центрального блока позволяет установить CAN-модуль, который позволит подключиться к цифровым шинам всех современных автомобилей по CAN протоколу, а также по LIN, что актуально для установки в отечественные автомобили: LADA Granta, Kalina, Kalina ll, Priora. Помимо стандартных функций чтения и управления, модуль позволяет реализовать режим Slave, а на некоторых автомобилях, функции комфорта, такие как складывание зеркал, закрытие стекол и люка.

Возможно установить и GSM — модуль, без дополнительных проводных соединений. Это даст возможность контролировать состояние автомобиля и управлять всем функционалом системы, без ограничения расстояния. Управление возможно несколькими способами:

обычным звонком на номер СИМ-карты, установленной в сигнализации и вводом команд в тоновом режиме
с помощью удобного мобильного приложения
с помощью специального интернет сервиса

Установка GPS/Glonass модуля даст возможность отслеживать все перемещения автомобиля, формировать отчеты за определенный период о маршруте, пробеге, превышении скорости, выезд из геозоны и т.д..

Установка Starline на Grand Starex

Сообщение: №1 baster » 12 дек 2011, 03:28

Я постараюсь здесь привести выдержки из электрических схем и основные идеи установки комплекта сигнализации на наши машинки. Сразу предупреждаю, никаких фотографий не будет. Это только для тех, у кого нет электрической схемы и расположения разьемов.

DINduino — Программируемые логические контроллеры. Оборудование для автоматизации и системы «умного» дома.

. если двойная сплошная справа, это плохая примета.

Re: Установка Starline на Grand Starex

Сообщение: №2 ezhandrej » 13 дек 2011, 19:59

а почему и многое другое не подключить тут же: концевик дверей( conB-8), багажника( conB-7), поворотники( conA-16, conB-5), ручник( conA-1),обороты двигателя( conB-10), даже свечи накала( conB-6),на шерифе есть провод для определения времени задержки пуска стартера

Instrument Cluster No. Connector A . Connector B. Connector C 1. Brake. Check engine. N 2. Fuel Signal. Seat Belt. R 3. Fuel GND. Air bag (-). P 4. ABS/EBD signal. Air bag (+). — 5. Trip mode SW. Turn L. D 6. Trip SW GND. Glow. 2- 7. -. Tailgate open. L 8. ILL (+). Door. PWM 9. ILL (-). B (+) 10. Over speed signal. Tacho signal 11. Oil press. IGN1 (+) 12. -. Speed signal 13. Over speed IND. Micom GND (-) 14. High beam (+). Injection signal 15. High beam (-). Immobilizer 16. Turn R. Charge 17. Power GND (-) 18. — 19. Temp signal 20. — 21. ESP OFF 22. ESP OFF 23. O/D OFF 24. Water seperator

Re: Установка Starline на Grand Starex

Сообщение: №3 baster » 14 дек 2011, 04:50

DINduino — Программируемые логические контроллеры. Оборудование для автоматизации и системы «умного» дома.

. если двойная сплошная справа, это плохая примета.

Re: Установка Starline на Grand Starex

Сообщение: №4 геннадий.с » 14 дек 2011, 15:08

Re: Установка Starline на Grand Starex

Сообщение: №5 Aleks6969 » 16 дек 2011, 16:35

Re: Установка Starline на Grand Starex

Сообщение: №6 evsei » 17 дек 2011, 00:05

Привет, форумчане! Вот Вам полезная инфа для экспериментов: Точки подключения автосигнализации на Hyundai Grand Starex 2008-20.. На замке зажигания: зажигание — белый и оранжевый +12 — красный стартер — зеленый АСС — синий

Центральный замок по минусу, из двери водителя: белый тонкий открыть, красный тонкий закрыть.

Повороты под рулем серый и красно-синий.

Ручник — тонкий коричневый провод, в широкой нижней фишке монтажного блока.

Концевики салона в стойке водителя — розовый тонкий.

Концевик багажника и провод генератора в щитке приборов на средней фишке. Генератор синий, багажник красный. Запуск по генератору работает корректно.

Сам ещё не устанавливал- времени нет, но как сделаю- всё зафотаю и выложу здесь, если кто-нибудь не опередит.

Re: Установка Starline на Grand Starex

Сообщение: №7 limon-dv » 31 дек 2011, 08:21

Re: Установка Starline на Grand Starex

Сообщение: №8 Сергей75 » 07 фев 2012, 21:25

Собственно установка обходчика иммобилайзера заключается в межблочном соединении блоков сигнализации и обходчика прилагаемым кабелем и установкой антенны облучателя.

а дальше как быть? вынимать чип из ключа и в обходчик? .. или как то прошивать?

Хочу поставить А91 самостоятельно..

Навигация по записям

К рамке устройства обхода базового иммобилайзера, монтируется в разрыв любой из кабелей штатной коробки в замке зажигания. После этого выполняются установка и настройка чувствительности датчика наклона и удара, осуществляется тестирование работоспособности охранной системы.

Установка облицовочной части передней панели Hyundai Solaris выполняется в обратной последовательности.

Охранная система для данного транспортного средства, это необходимая мера защиты от угона злоумышленниками. Сигнализация обладает великолепными защитными свойствами, такие как блокировка двигателя, замков багажника и капота, а также дверей машины, поэтому ее установка позволит обезопасить авто.

Точки подключения сигнализации Hyundai Solaris

Цепь	Цвет провода	Полярность	Расположение
Масса	—	Кик панель
Питание +12	Красный	+	Монтажный блок
Питание +12	Синий	+	Замок зажигания
Зажигание	Розовый	+
Зажигание 2	Оранжевый	+
АСС	Желтый	+
Стартер	Белый	+
Зажигание (второй вариант)	Красный	+	Кик панель
Кнопка старт-стоп	Зелёно-чёрный и розовый	—	Разъем кнопки
Концевик дверей	Розовый	—	Приборная панель, второй разъем слева.
Концевик багажника	Зеленый	—	Приборная панель, правый разъем
Повороты 1	Синий	+
Повороты 2	Зеленый	+	Приборная панель, второй разъем слева.
Ц.З. (открыть)	Серый	—	Кик панель. В жгуте двери водителя
Ц.З. (закрыть)	Коричневый	—
Ц.З. (на А/М без активатор вод двери)	Использовать свой активатор	Установить активатор можно только со съемом замка.
Ручной тормоз	Белый (в разрыв поставить диод)	—	Приборная панель, второй разъем слева.
Педаль тормоза	Белый	—	Разъем педали
Педаль сцепления	Желтый и розовый	Педаль сцепления. Замкнуть с помощью реле, управление от обходчика иммобилайзера.
Генератор	Синий	+	Приборная панель, правый разъем
Имитация открытия двери	Зелено-черный	—	Кик панель.
CAN шина High	Желтый	Приборная панель, левый разъем
CAN шина Low	Черный

Как же защитить Hyundai Solaris от угона?

Чтобы обезопасить свой автомобиль от угона следует позаботиться об установке дополнительного оборудования в специализированном центре.

Компания Автостудио на протяжении длительного времени занимается организацией защиты от угона Hyundai. Руками наших специалистов были установлены сотни сигнализаций и охранных комплексов на Солярис. И, что самое главное, ни один автомобиль не был угнан.

Для того, чтобы обеспечить необходимую защиту от угона Hyndai Solaris нужна как минимум защита ЭБУ, либо дополнительная защита капота.

Установив даже недорогой комплекс Autostudio Базовый 2, вы уже можете рассчитывать на организацию довольно серьезного препятствия для угонщика.

Так же, если у вас есть такая возможность, рассмотрите вариант связи с автомобилей. Это может быть как сигнализация, так и поисковый маяк-закладка.

Так же для усиления защиты рекомендуем установить блокиратор руля Гарант

Оптимальный вариант

Чтобы обезопасить свой Hyundai Solaris, необходима установка сигнализации. Однако на сегодняшний день ассортимент охранный систем довольно большой, но не все из них выполняют свои функции в полном объеме.

Для Hyundai Solaris, наиболее оптимальным вариантом является автосигнализация STAR LINE А93. Данная охранная система является одной из самых надёжных сигнализаций и относительно недорогих. Модель сигнализации STAR LINE А93 имеет ряд функций, которые даже не дадут возможности угнать автомобиль. Также охранная система надежно защищена от электронного взлома, что не дает возможности взломать ее при помощи специальных декодирующих устройств.

дистанционное управление дверными замками;
блокировка двигателя при поставленном охранном режиме;
возможность постановки авто под сигнализацию с работающим двигателем;
возможность управления сигнализацией при помощи мобильного устройства;
дистанционное управление замками капота и багажника.

Установка сигнализации StarLine A93 на «Хендай Солярис» позволила владельцам забыть об угрозе повреждения и угона (даже путём эвакуации). Этому способствовали помехоустойчивый диалоговый радиотракт с защитой от взлома, чувствительный датчик удара/наклона и авторизация по секретному ПИН-коду. Также эта модель сигнализации с автозапуском обеспечила владельцев «Солярис»:

· Гарантией комфортной поездки в любую погоду. Интеллектуальный автозапуск позволяет программировать прогрев двигателя по времени или реализовывать дистанционно с брелока.

· Гибкий сервис. Модель предполагает программирование таких возможностей, как настройка сидений и складывание зеркал.

Какую сигнализацию установить на Солярис?

Чтобы надежно защитить автомобиль от угона и сохранить свои нервы, следует очень ответственно подойти к выбору сигнализации и месту ее установки.

Технически на Solaris возможно установить практически любую современную сигнализацию

Заострить внимание стоит на функционале

Например, если автомобиль часто находится далеко от вас, то стоит рассмотреть варианты с оповещением на телефон.

Модель сигнализации StarLine S96 BT GSM прекрасно работает с любой комплектацией Соляриса, а управлять системой легко через бесплатное мобильное приложение

А если вам интересен только автозапуск, то подойдут проверенные бюджетные варианты от Старлайн или Пандоры.

Модели StarLine A93 2CAN+2LIN и Pandora DX-90BT поддерживают автозапуск на Hyundai Solaris

Но надо четко понимать — сигнализация не является серьезным препятствием для угона Hyundai Solaris!

Для оптимального подбора сигнализации лучше обратиться к нашим специалистам, позвонив по телефону.

Блоки под капотом Hyundai Matrix

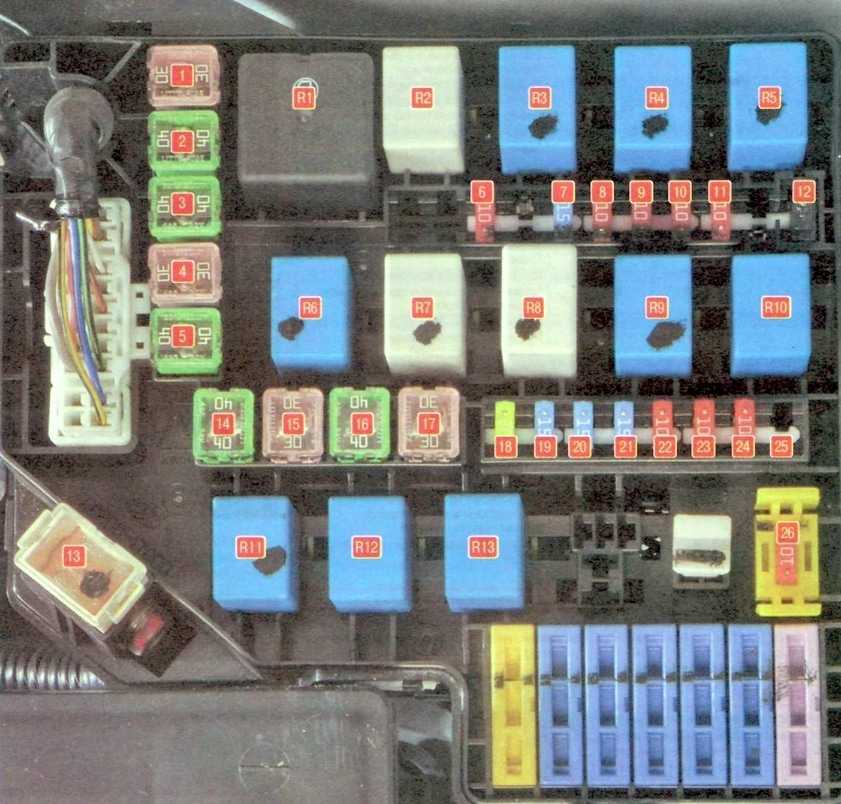

Главный блок

Он находится рядом с аккумулятором под защитной крышкой.

Пример схемы с крышки

Схема

Расшифровка

1(30)	COND -Электро вентилятор конденсора
2(40)	ABS – Система курсовой устойчивости ESP и анти блокировочная система тормозов ABS
3(40)	ABS – Система курсовой устойчивости ESP и анти блокировочная система тормозов ABS
4(30)	P/WIN – Электро стеклоподъемники
5(40)	BLR – Электро вентилятор радиатора отопителя
6(10)	ABS – Анти блокировочная система тормозов ABS
7(15)	INJ – Топливные форсунки, катушки зажигания
8(10)	SNSR – Датчики системы управления двигателем
9(10)	F/PUMP – Топливный насос
10(10)	TAIL LH – Левый задний фонарь, левый фонарь подсветки номерного знака
11(10)	TAIL RH Правый задний фонарь, правый фонарь подсветки номерного знака
12 Н	Диод включения задних противотуманных фонарей
13(120)	ВАТТ – Генератор
14(40)	B+ – Кондиционер, обогрев заднего стекла, стоп-сигналы, центральный замок, противоугонная сигнализация
15(30)	ECU – Блок управления двигателем, генератор, главное реле системы управления двигателем
16(40)	IGN – Стартер, выключатель (замок) зажигания
17(30)	RAD – Электро вентилятор радиатора
18(20)	TAIL – Задние фонари
19(15)	FR FOG – Противотуманные фары
20(15)	H/LP LH – Левая фара
21(15)	НДР RH – Правая фара
22(10)	ECU – Блок управления двигателем, генератор, главное реле системы управления двигателем
23(10)	HORN – Звуковой сигнал
24(10)	A/CON – Кондиционер
25(15)	DRL – Блок управления габаритным светом
26(10)	ROOM LP – Автомагнитола, освещение салона, подсветка комбинации приборов
R1	MAIN – Главное реле
R2	COND2 – Реле электро вентилятора конденсора (малая скорость вращения)
R3	F/P CHK – Реле топливного насоса
R4	RAD – Реле электро вентилятора радиатора
R5	H/LP – Реле включения фар
R6	HORN – Реле звукового сигнала
R7	WIPER – Реле стеклоочистителя
R8	R/W DIODE – Реле включения диода (поз. 12)
R9	START – Реле стартера
R10	A/CON – Реле кондиционера
R11	TAIL – Реле включения задних фонарей
R12	COND1 – Реле электро вентилятора конденсора (высокая скорость вращения)
R13	FR FOG – Реле включения задних противотуманных фонарей

Hyundai Solaris ПрОсТо СтОК › Бортжурнал › Автозапуск

Сразу же возникла не большая проблема с автозапуском… он не был настроен…может кому статья поможет.

1) Настройка автозапуска по времени (каждые 2, 4 или 8 часов) а) Вход в режим программирования функций осуществляется долгим нажатием кнопок I+II. b) Для активации режима автозапуска по времени, 13 раз последовательно нажимаем кнопку IV (сирена издает звуковой сигнал после каждого нажатия кнопки; то есть нажимаем один раз, слышим звуковой сигнал, нажимаем второй раз — слышим звуковой сигнал и так 13 раз) с) Дождаться, пока сирена «отпикает» 13 раз подряд. d) Затем выбираем необходимое время автозапуска – кнопка II — 8 часов, III — 4 часа или IV — 2 часа. e) После этого с брелока нужно включить таймер. Нажать одновременно II+IV коротко, на дисплее появится надпись «timer». Если она до программирования была активирована (горела), её нужно выключить (также II+IV) и включить снова.

2) Настройка автозапуска по температуре (при достижении t◦ в салоне -15, -25, +60) Для корректной работы автозапуска по достижении температуры надо выполнить 3 шага: 1. Включить запуск по времени (режим 1-13 в II, III или IV) – 2. Включить контроль температуры (режим 1-21 в II, III или IV) a) Напомним, вход в режим программирования функций осуществляется долгим нажатием кнопок I+II. b) Для активации режима автозапуска по температуре, 21 раз последовательно нажимаем кнопку IV (сирена издает звуковой сигнал после каждого нажатия кнопки; то есть нажимаем один раз, слышим звуковой сигнал, нажимаем второй раз — слышим звуковой сигнал и так 21 раз) c) Дождаться, пока сирена «отпикает» 21 раз подряд. d) Затем выбираем необходимую температуру автозапуска – кнопка II — (-15), III — (на -25) или IV — (+60). e) После этого с брелока нужно включить таймер. Нажать одновременно II+IV коротко, на дисплее появится надпись «timer». Если она до программирования была активирована (горела), её нужно выключить (также II+IV) и включить снова.

3) Настройка автозапуска по бортовому напряжению Реализация отсрочки таймерного запуска вплоть до момента, разрядки аккумуляторной батареи до 11.5 В, осуществляется следующим образом: 1. Включить запуск по времени (режим 1-13 в II, III или IV) – a) Вход в режим программирования функций – долгое нажатие кнопок I+II. b) Для активации режима автозапуска по напряжению, 20 раз последовательно нажимаем кнопку IV (сирена издает звуковой сигнал после каждого нажатия кнопки; то есть нажимаем один раз, слышим звуковой сигнал, нажимаем второй раз — слышим звуковой сигнал и так 20 раз) c) Дождаться, пока сирена «отпикает» 20 раз подряд. d) Таким образом будет осуществлен вход в режим программирования функции «Ограничение таймерных запусков по напряжению АКБ». e) После этого необходимо нажать кнопку II для активации режима.

Для установки времени прогрева двигателя, установите функцию 1-12 в положение II. Если детальнее, то необходимо выполнить следующие действия: а) Вход в режим программирования функций осуществляется долгим нажатием кнопок I+II. b) Для настройки времени прогрева двигателя, 12 раз последовательно нажимаем кнопку IV (сирена издает звуковой сигнал после каждого нажатия кнопки) с) Дождаться, пока сирена «отпикает» 12 раз подряд. d) Затем выбираем необходимую продолжительность запуска – кнопка I — 5 минут, кнопка II — 15 минут, III — 25 мин или IV — 45

источник

Точки подключения сигнализации на Хендай Солярис

Сигнализация в автомобилях играет далеко не последнюю роль, так как обеспечивает им безопасность и защищает системы от перегруза или повреждений. Чтобы установить сигнализацию на Хендай Солярис, необходимо знать, где находятся точки ее подключения.

Отдельные ключи для шифровки, которые применяются для монтажа в диалоговых кодах, полностью минимизируют вероятность взлома злоумышленниками. С представленной системой автомобиль станет максимально устойчивым к любого рода взломам, а дистанционный запуск двигателя и контролирование его работоспособности осуществляется благодаря специальному процессору.

Схема подключения сигнализации

Подключение и самостоятельная установка сигнализации потребуют примерно 3-4 часа. Разберем подробнее все шаги:

Снимаем пластик под торпедой Хёндай Солярис. Необходимо снять накладку торпедо сбоку и открутить болты, затем демонтируем блок предохранителей и откручиваем два болта. Отворачивам болты внизу и снимаем подторпедник, зафиксированный на заклепках. Удаляем кожух левого рулевого вала, устраняем верхнюю часть на заклепках, а затем нижнюю, закрепленную на саморезах. Снимаем приборную панель. Изначально удаляется декоративная накладка на заклепках, а затем откручиваются гайки и снимается панель. Монтируем антенную установку с датчиком удара и наклона на лобовом стекле, а диоды располагаем слева. Кнопку вызова можно поставить в любом комфортном месте. Под капотом следует поставить сирену, датчик температур, двигателя, концевика. Провода в этом случае проводят штатным уплотнителем с левой стороны двигателя. Блок сигнализации ставится за приборной панелью. Основная масса системы подсоединяется в штатном режиме над панелью слева. Подключаем провода разъемов щита приборов. К разъему синего цвета подключаем поворотник, багажник и контроллер работы двигателя. Сигнализация с автозапуском подключается аналогично. К проводу третьего разъема подсоединяем второй поворотник, двери и тормоз. В этом случае за поворотник отвечает зеленый провод, за двери — розовый, а за тормоз — белый. К педали сцепления подключаем провод концевика изделия. К проводу, который выходит из двери водителя, подключаем центральный замок. К зажиганию подсоединяем цепь старта, питание системы и силовой модуль. Рамку модуля иммобилайзера присоединяем к разрыву проводов на старте. Проверяем настройку датчиков удара с наклоном, а также работоспособность всей системы в целом. Сборку салона Хендай Солярис осуществляем в обратной последовательности.

Комплектация без электропривода на водительской двери

Замок зажигания на Хендай Солярис подключается к следующим проводам:

Основные провода: синий и зеленый. За первое зажигание отвечает розовый. За второе зажигание отвечает оранжевый. АСС — желтый. За стартер – белый.

Щиток приборов:

Двери — второй провод слева розового цвета. Ручник — второй провод слева белого цвета. Первый поворотник — левый разъем зеленого цвета. Второй поворотник — разъем синий с правой стороны. Багажник — зеленый правый разъем. Генератор — крайний правый провод синего цвета. Тормоз — белый провод педали тормоза.

Для подсоединения центрального замка на Солярис рекомендуется монтировать собственный привод в дверь. Для этого не полностью разбирается замок и освобождается место для тяги электрического привода. Чтобы обойти иммобилайзер, используется специальный обходчик.

Была ли полезна для вас эта статья:

osolarise.ru

По-прежнему доступный

По нашим замерам багажник вмещает 424 литра. Теоретически — 53 большие упаковки туалетной бумаги. И даже есть странные любители проверить это на практике.

Обновленный Solaris, к счастью, практически не подорожал (если сравнивать цены по одному курсу рубля). За машину с автоматом и в пристойной комплектации надо отдать около миллиона. Тестовый автомобиль в версии Elegance и с пакетом Prestige тянет на миллион сто. И это за компактный седан с «прозрачной» краской и плохой шумоизоляцией? Но таковы сегодня цены, да и конкуренты не дешевле. С другой стороны, у машины масса достоинств: репутация надежного автомобиля с неплохими ходовыми качествами, пристойным ресурсом и хорошей ликвидностью на вторичке. Все это осталось и после рестайлинга.

HYUNDAI SOLARIS

Цены практически не изменились

Придётся делать шумку

Расходы в течение трех лет*

Hyundai Solaris	Lada Vesta	Volkswagen Polo
Затраты на топливо (АИ‑95)	242 520 ₽	225 600 ₽	217 140 ₽
ОСАГО + каско	123 432 ₽	65 646 ₽	113 247 ₽
Потеря стоимости	235 000 ₽	280 000 ₽	280 000 ₽
Потеря стоимости	23%	33%	29%
Затраты на ТО	65 000 ₽	35 500 ₽	56 252 ₽
Итого	665 952 ₽	606 746 ₽	666 639 ₽
Стоимость 1 км пробега	11,09 ₽	10,11 ₽	11,1 ₽

* Для расчета выбраны автомобили в предпоследних комплектациях, с автоматом и среднегодовым пробегом в 20 тысяч километров. Hyundai Solaris 2020: расходы на содержание и ремонт

Установка сигнализации Hyundai Solaris с 2021 года запуск с кнопки — бесключевой обход

Точки подключения Хендай Солярис 2 модель с 2021 года в комплектации запуска двигателя кнопкой Старт Стоп

Устанавливаем сигнализацию Pandora DX 90L с Can lin модулем и бесключевым обходчиком Иммо кей

Подключение автозапуска на Хендай Солярис

Стартер Оранжевый Зажигание 1 Розовый Зажигание 2 Синий АСС Красный

Цепи питания для автозапуска необходимо подключить на блоке предохранителей на разъёмах, расположенных со стороны моторного отсека

Подключение Can на Хендай солярис

CAN 1 (на панели приборов): CAN H- провод желтого цвета; CAN L- провод черного цвета. CAN 2 (разъём OBD II): CAN H- провод красного цвета; CAN L- провод синего цвета

+12 В Провод красного цвета на блоке предохранителей Масса на кик-панели.

Статус нейтраль (ручной тормоз) Провод зеленого цвета (полярность минус), расположен в разъёме на предохранительном блоке.

Статус работы двигателя (генератор) Для определения работы двигателя необходимо подключить провод «вход» (INP) с отрицательной полярностью от системы Pandora/PanDECT к проводу сине-черного цвета, расположенного на разъёме возле кик-панели или панели приборов, и назначить его как «лампа зарядки».

Управление световой сигнализацией Подключение к кнопке аварийной сигнализации возможно подключить на блоке BCM, расположенным над педалью газа.

Провод расположен на разъёме BCM со стороны моторного отсека. Провод оранжевого цвета, управление кнопкой, импульсное по минусу.
