Встроенный модуль питания — моторный отсек N62 (IVM)
| № | A | Назначение |
| 001 | 30 | Блок управления двигателем (DME), блок управления приводом клапанов с плавной регулировкой хода, форсунки: «5», «6», «7», «8» |
| 002 | 20 | Клапан вентиляции топливного бака, датчик положения распредвала — левая головка блока цилиндров (впуск), датчик положения распредвала — левая головка блока цилиндров (выпуск), электромагнитный клапан VANOS — левая головка блока цилиндров (впуск), электромагнитный клапан VANOS — левая головка блока цилиндров (выпуск) |
| 003 | 20 | Катушка зажигания: «1», «2», «3», «4» |
| 004 | 20 | Катушка зажигания: «5», «6», «7», «8» |
| 005 | 30 | Датчик положения коленвала, термоанемометрический расходомер воздуха, программируемое охлаждение, датчик положения распредвала — правая головка блока цилиндров (впуск), датчик положения распредвала — правая головка блока цилиндров (выпуск), электромагнитный клапан VANOS — правая головка блока цилиндров (впуск), электромагнитный клапан VANOS — правая головка блока цилиндров (выпуск) |
| 006 | 20 | Форсунки: «1», «2», «3», «4» |
| 007 | 20 | Блок управления коробкой передач |
| 008 | 30 | Обогреваемый лямда-зонд перед катализатором (№1, №2), обогреваемый лямда-зонд за катализатором (№1, №2), датчик качества масла |
| 009 | 10 | Реле топливного насоса, предохранитель: «51» |
| 010 | 40 | Блок управления приводом клапанов с плавной регулировкой хода |
| 011 | 40 | Блок управления приводом клапанов с плавной регулировкой хода |
Источники
- https://carpod.ru/predohraniteli-i-rele-bmw-x5-e53-1999-2006_2987.htm
- https://bmwguide.ru/rele-i-predohraniteli-bmw-x5-e53/
- https://vsepredohraniteli.ru/bmw/e53-predohraniteli-i-rele.html
- https://carwin-motors.ru/remont/gde-nahoditsya-blok-predohranitelej-bmw-x5.html
- https://knigaproavto.ru/shemy/bmw/x5/1729-shema-predohranitelej-i-rele-bmw-x5-e53-2000-2006.html
- https://fuse-box.ru/predohraniteli-i-rele-bmw-x5-e53-2000-2006/
Симптоматика неполадок реле ТН
Признаки некорректной работы ЭМ реле такие:
- питания на ТН не подается. То есть авто не заводится, нет подсоединения к электропитанию помпы, горючее не поступает;
- постоянный гул помпы, насос перестал отключаться, что он должен делать после оптимального давления. Появляется перерасход горючего, садится аккумулятор;
- нет характерного звукового эффекта (всем знакомого скрежета) при активации зажигания;
- насос функционирует даже после превышения наибольшего возможного порога оборотов мотора.
Некоторые ДВС могут стартовать с реле частично рабочим (со сбоями) — тогда можно произвести запуск стартером. А также даже при превышении верхней рамки количества оборотов БН может активироваться, но запуск производится не сразу, движок глохнет на ходу, обнаруживаются шумы на работающем насосе.
Другие симптомы перечислены в табл.:

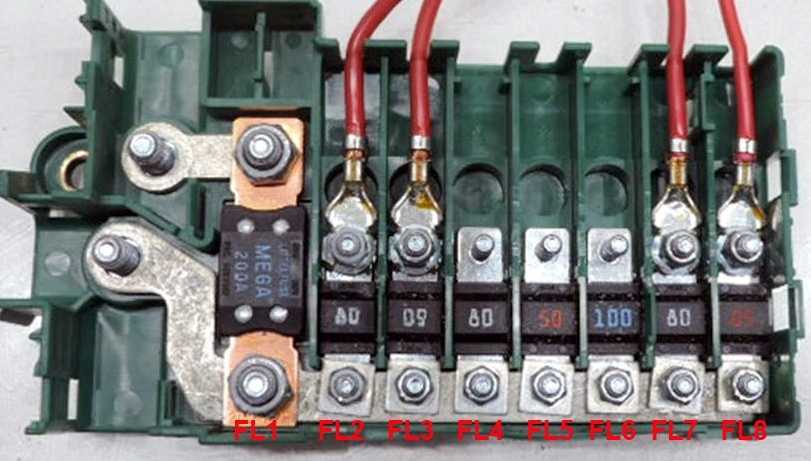

Блок в багажнике возле АКБ
К плюсовой клемме аккумуляторной батареи может крепится еще один блок силовых предохранителей высокой мощности.
Фото — Схема
Расшифровка
| FL1 | 200А Блок предохранителей № 2 в моторном отсеке, предохранители 10 — 28, 40, 46 — 50, 52 — 64, 104 — 107, Реле инвертирования полярности |
| FL2 | 80А Блок предохранителей №1 в багажном отделении, предохранители 72 — 75 |
| FL3 | 80А Блок предохранителей №1 в багажном отделении, предохранители 77 — 81 |
| FL4 | 50А Блок управления прицепом или 40А Блок управления раздаточной коробкой |
| FL5 | 50А Компрессор, Пневматическая подвеска |
| FL6 | 100А Реле DDE |
| FL7 | 80А Блок предохранителей №1 в багажном отделении, предохранители 83-87 |
| FL8 | 50А Блок управления прицепом |
Блок под капотом
Он расположен под капотом с правой стороны ближе к водителю под чёрной крышкой.
фотография блока
Общая схема предохранителей BMW E36
Описание
| 1 | Реле топливного насоса |
| 2 | Реле электронного блока управления двигателем |
| 3 | Реле кислородного датчика |
| 4 | Реле звукового сигнала |
| 5 | Реле противотуманных фар |
| 6 | Реле фар |
| 7 | Реле дальнего света фар |
| 8 | Реле аварийной сигнализации |
| 9 | Реле электродвигателя вентилятора отопителя |
| 10 | Реле обогревателя заднего стекла |
| 11 | Предохранительное реле ABS |
| 12 | Реле насоса ABS |
| 13 | Реле 2 электродвигателя вентилятора системы охлаждения |
| 14 | Реле электромагнитной муфты компрессора кондиционера |
| 15 | Реле 1 электродвигателя вентилятора системы охлаждения |
| F1 | (30A) Люк |
| F2 | (15A) Разъем электрооборудования прицепа |
| F3 | (30A) Омыватель /очиститель фар |
| F4 | (15A) Подогреватель сиденья |
| F5 | (30A) Электропривод сиденья |
| F6 | (20A) Обогреватель заднего стекла |
| F7 | (5A) Обогреватель замка зажигания, центральный замок, противоугонная система, привод складывающейся крыши |
| F8 | (15A) Звуковой сигнал |
| F9 | (20A) Аудиосистема |
| F10 | (30A) Электронный блок управления ABS/TCS, система активной подвески |
| F11 | (7,5A) Фара- левая |
| F12 | (7,5A) Фара-правая |
| F13 | (5A) Электропривод стеклоподъёмников — зад. (2-дверные модели) |
| F14 | (30A) Электропривод стеклоподъемников |
| F15 | (7,5A) Противотуманные фары-передние, комбинация приборов |
| F16 | (5А) Блок управления двигателем, кондиционер |
| F17 | (7,5A) Задние противотуманные фонари |
| F18 | (15A) Топливный насос |
| F19 | (15A/30A) Электропривод стеклоподъемников-зад. (4-дверные модели/кабриолет) |
| F20 | (10A) Система кондиционирования/отопления |
| F21 | (5A) Электронный блок управления ABS/TCS, система активной подвески |
| F22 | (5A) Противотуманные фары |
| F23 | (5A) Подогреватели сидений, комбинация приборов, часы, маршрутный компьютер, указатели поворота, система ABS, лампа освещения моторного отсека, отопитель, обогреватель заднего стекла, противотуманные фары, реле фар |
| F24 | (15A) Обогреватели форсунок омывателя лобового стекла, электропривод зеркал заднего вида на дверях, система парковки |
| F25 | (5A) Выключатель освещения (фары/противотуманные фары) |
| F26 | (10A) Фонари заднего хода, селектор КПП, кислородный датчик, диагностический разъем, подогреватель топлива |
| F27 | (5A) Антиблокировочная система тормозов/противобуксовочная система, комбинация приборов, маршрутный компьютер |
| F28 | (5A) Электронный блок управления двигателем, электронный блок управления противобуксовочной системы, блок управления системой поддержания скорости |
| F29 | (7,5A) Дальний свет — левая фара |
| F30 | (7,5A) Дальний свет- правая фара |
| F31 | (15A) Комбинация приборов, часы, маршрутный компьютер, противоугонная система, блок управления сигналом системы центрального замка, система кондиционирования |
| F32 | (30A) Предохранитель прикуривателя |
| F33 | (10A) Передние/задние габариты-лев. Лампа освещения моторного отсека, лампы освещения салона, разъем зарядки, противоугонная система, телефон, обогреватель замка двери |
| F34 | (30A) Лампы указателей поворота/аварийной сигнализации, датчик удара (противоугонная система), противоугонная система |
| F35 | (25A) Центральный замок, привод складывающейся крыши |
| F36 | (30A) Блок управления очистителем/омывателем лобового стекла |
| F37 | (10A) Передние и задние габариты -правые |
| F38 | (30A) ABS |
| F39 | (7,5A) Реле электромагнитной муфты компрессора кондиционера |
| F40 | (30A) Электропривод сиденья |
| F41 | (30A) Электродвигатель вентилятора конденсатора кондиционера |
| F42 | (7,5A) Система SRS, система защиты при опрокидывании (кабриолет) |
| F43 | (5A) Лампы освещения салона, противоугонная система, центральный замок, телефон, привод складывающейся крыши |
| F44 | (15A) Блок управления очистителями/омывателя лобового стекла, лампа подсветки вещевого ящика, аудиосистема, противоугонная система |
| F45 | (7,5A) Маршрутный компьютер, вспомогательный блок сигнализации |
| F46 | (7,5A) Комбинация приборов, стоп-сигналы, система поддержания скорости |
K2 – реле звукового сигнала; K4 – реле нагнетателя отопления; K10– предохранительное реле ABS; K13 – реле обогревателя заднего стекла; K16– реле-прерыватель указателей поворотов и аварийной сигнализации; K19 – реле компрессора климатической установки; K21 – реле электропривода вентилятора радиатора (климатическая установка) 1-й ступени; K22 – реле электропривода вентилятора радиатора (климатическая установка) 2-й ступени; K46 – реле фар дальнего света; K47 – реле противотуманных фар; K48 – реле фар ближнего света; K75 – реле двигателя насоса ABC; K6300 – главное реле системы зажигания/впрыска Motronic; K6301 – реле топливного насоса; K6303 – реле обогрева лямбда-зонда.
Предохранители и блоки реле бмв е60 со схемами и расшифровками на русском языке
Следующей модификацией BMW 5 series после E39, стала E60. Автомобиль выпускался в 2003, 2004, 2005,2006, 2007, 2008, 2009 и 2010 году в двух вариантах кузова: седан (E60) и универсал (E61). Мы рассмотрим схемы блоков реле и предохранители бмв е60, а так же предоставим полное руководство по эксплуатации.
Запасные предохранители и пластмассовый пинцет должны находятся в комплекте шоферского инструмента. Спецификация предохранителей для Вашего автомобиля находится в багажном отсеке за правой боковой крышкой.

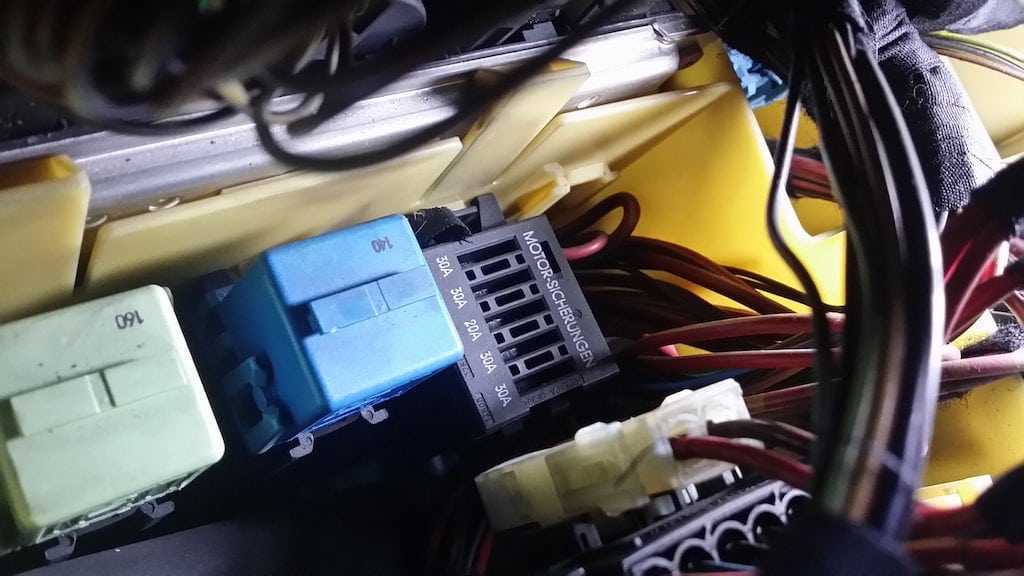

Блок предохранителей и реле под капотом BMW E60
Находится в моторном отделении ближе к лобовому стеклу.
Общая схема элементов блока
Описание
| 1 | Электронный блок управления двигателем |
| 2 | — |
| 3 | Реле блока управления высотой подъема клапана |
| 4 | Реле обогревателя системы вентиляции картера |
| 5 | Реле электродвигателя очистителя лобового стекла |
| 6 | Реле насоса системы подачи воздуха навыпуск |
| 7 | Реле системы управления двигателем |
| F1 | (30А) Управление двигателем |
| F2 | (30А) Управление двигателем |
| F3 | (20А) |
| F4 | (30А) |
| F5 | (30А) Управление двигателем |
| F6 | (10А) Управление двигателем |
| F7 | (40А) Управление двигателем |
| F8 | (30А) |
| F10 | (5А) Обогреватель системы вентиляции картера |
Основной блок предохранителей в салоне бмв е30
Он находится за вещевым ящиком (еще его могут называть бардачком). Для доступа необходимо открыть 2 фиксатора и сдвинуть защитную крышку.
Внешне выглядеть должно так.
Слева вверху должна располагаться брошюра с точным описанием предохранителей.
Подробное описание (нумерация с лева на право, одни из вариантов)
| F1 | (50А) Электронный блок управления ABS |
| F2 | (60А) |
| F3 | (40А) Резистор электродвигателя вентилятора отопителя |
| F4 | — |
| F5 | (50А) Блок управления освещением |
| F6 | (50А) Блок управления освещением |
| F7 | (50А) |
| F8 | (60А) |
| F9 | (60А) |
| F10 | (30А) |
| F11 | (5А) |
| F12 | (30А) |
| F13 | (30А) Блок управления раздаточной коробкой |
| F14 | (30А) Электропривод сиденья |
| F15 | (5А) |
| F16 | (30А) Реле электродвигателя очистителя лобового стекла |
| F17 | (5А) Блок управления электрооборудованием рулевой колонки |
| F18 | (30А) |
| F19 | — |
| F20 | (20А) Дополнительный отопитель |
| F21 | (30А) Электропривод сиденья |
| F22 | (30А) |
| F23 | — |
| F24 | (30А) |
| F25 | (30А) Электронный блок управления ABS |
| F26 | (20А) — |
| F27 | (30А) |
| F28 | (20А) Блок управления электрооборудованием рулевой колонки |
| F29 | (10А) |
| F30 | (20А) Топливный насос |
| F31 | (30А) Электропривод сиденья |
| F32 | (10А) |
| F33 | (30А) Электропривод сиденья |
| F34 | (20А) Мультимедийный блок управления |
| F35 | (5А) Система навигации |
| F36 | (7,5А) |
| F37 | (5А) Телефон |
| F38 | (5А) CD-чейнджер |
| F39 | — |
| F40 | (10А) DVD-чейнджер |
| F41 | (7,5А) Блок управления комбинацией приборов |
| F42 | — |
| F43 | — |
| F44 | — |
| F45 | — |
| F46 | — |
Второй вариант

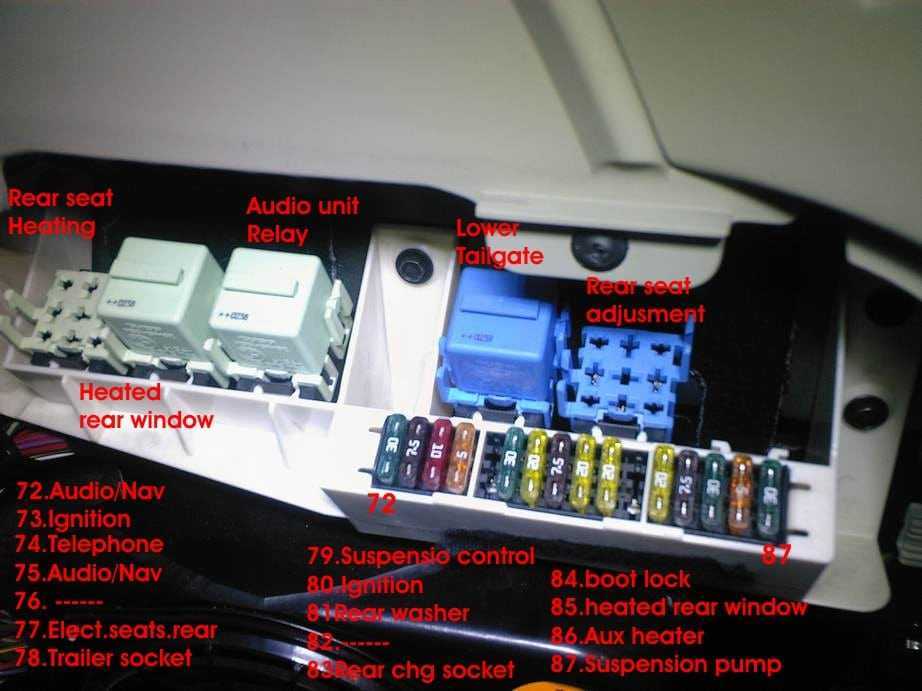

Блок реле и предохранителей в багажном отделении
Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.
Реальное фото блока в багажном отделении бмв е60
Оригинальное описание выглядит примерно так.
Таблица с расшифровкой
| Реле контроля силы тока аккумуляторной батареи | |
| 50 | 30А насос омывателя фар |
| 51 | 5А |
| 52 | 40А Реле компрессора активной подвески |
| 53 | 30А Электропривод передних сидений |
| 54 | 40А Обогреватель заднего стекла |
| 55 | 40А Блок управления приводом открывания/ закрывания задней двери |
| 56 | 5А Датчик дождя/ солнечного света |
| 57 | 5А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 58 | 20А Очиститель заднего стекла |
| 59 | 5А Усилитель сигнала антенны |
| 60 | — |
| 61 | 7,5А Холодильник, предохранитель прикуривателя (до 09-2005) |
| 62 | 30А Блок управления электрооборудованием прицепа |
| 63 | 20А Дополнительный отопитель |
| 64 | 15А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 65 | — |
| 66 | 20А Блок управления электроприводом люка |
| 67 | 10А |
| 68 | 5А |
| 69 | 5А Блок управления системой парковки |
| 70 | 10А Датчик дистанции до препятствия (адаптивная система поддержания скорости) |
| 71 | 30А Многофункциональный переключатель в сборе |
| 72 | 20А 8цил. бензин: Реле топливного насоса |
| 73 | 30А 09/07: Усилитель выходного сигнала аудиосистемы |
| 74 | 10А |
| 75 | 10А |
| 76 | 10А |
| 77 | 10А Главный дисплей |
| 78 | 5А |
| 79 | 10А |
| 80 | 10А |
| 81 | 7,5А |
| 82 | 7,5А Блок управления системы контроля давления в шинах |
| 83 | 30А Электропривод передних сидений |
| 84 | 15А |
| 85 | 7,5А |
| 86 | 40А Усилитель рулевого управления |
| 87 | 20А Предохранитель прикуривателя (после 09-2005) |
| 88 | 20А |
| 89 | 5А Внутреннее зеркало заднего вида с автозатемнением |
Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:
- F92 (100А) — дополнительный электрический отопитель;
- F90 (200А) — блок предохранителей расположенного в приборной панели.
Дополнительная информация
Вот тут можете скачать полную инструкцию по эксплуатации БМВ Е60 в формате PDF, если не нашли ответ на свой вопрос.
Возможно, полезно будет ознакомится с примером замены реле бензонасоса.
vsepredohraniteli.ru
Привод
Приводной вал, Шрус (граната), Шрус наружный, Шрус внутренний, Шрус правый, Шрус левый, Пыльник шруса, Трипоид, Гайка шруса, Стопорное кольцо, Кардан, Крестовина, Подвесной подшипник, Карданный подшипник, Эластичная муфта, Мост, Передний мост, Задний мост, Редуктор моста, Подшипник редуктора, Сальник редуктора, Дифференциал, Датчик полного привода, Муфта халдекс, Подшипник дифференциала, Сальник дифференциала, Сателлиты, Подшипник моста, Полуось, Подшипник полуоси, Сальник моста, Хвостовик моста, Подшипник хвостовика, Осевой подшипник, Раздатка, Раздаточная коробка, Сальник раздатки, Подшипник раздатки, Цепь раздатки
VESKO-TRANS.RU
Где Находятся Предохранители На Бмв Х5 Е53
Рассмотрены блоки предохранителей БМВ Е53 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 года выпуска.
Размещение компонент бмв е53 в салоне и моторном отделе.
Электрический блок управления кондюком
Блок диагностики системы безопасности (SRS)
Звуковой сигнал противоугонной системы- на резонаторе системы впуска
Датчик конфигурации объема (противоугонная система) — над внутренним зеркалом заднего вида
Блок управления дополнительным отопителем — если установлен
Аккумуляторная батарея — ниша запасного колеса
Диагностический разъем (DLC) 1
Диагностический разъем (DLC) 2(03/00-09/00)
Блок управления электрическим оборудованием двери водителя
Блок управления электрическим оборудованием двери пассажира
Блок предохранителей/реле, приборная панель 1 — за вещевым ящиком
Блок предохранителей/реле 2, приборная панель-за вещевым ящиком
Блок предохранителей/реле, багажное отделение 1 — багажное отделение, справа
Блок предохранителей/реле, багажное отделение2- багажное отделение слева
Блок предохранителей/реле, резонатор системы впуска — 4,4/4,8 (10/03)
Блок управления корректором фар
Блок управления омывателями фар-Дизель
Блок управления омывателями фар.бензин
Функции реле главных цепей зажигания: Электропривод сидений, привод регулировки положения управляющий колонки, лючок
Электрический блок управления иммобилайзером
Блок управления освещением
Блок управления памятью настроек- электропривод сидения/управляющего колеса — под сидением
Функциональный блок управления 1 — функции: Система SRS, противоугонная система, система Абс(10/03—), центральный замок, электропривод сидений, электропривод стеклоподъемников, лампы аварийной сигнализации, омыватели фар, лампы освещения салона, очистители лобового стекла
Функциональный блок управления 2- функции: Система Абс, подогреватели сидений, блок управления системы контроля давления в шинах
Блок управления навигационной системой
Блок управления системы парковки — багажное отделение, под полом
Блок управления очистителем /омывателем заднего стекла- в задней двери
Блоку правления электроприводом сидения — под сидением
Блок управления подвеской — управление клиренсом- если есть- правая часть багажного отделения
Блок управления подвеской-управление высотой положения кузова- если есть- место для ног пассажира
Блок управления электрическим оборудованием прицепа- ниша запасного колеса
Блок управления раздаточной коробкой — под задним сидением, слева
Электрический блок управления КПП
Блок управления системы контроля давления в шинах
Реле электродвигателя очистителя лобового стекла — 3,0 Дизель (DDE4)
Реле электродвигателя очистителя лобового стекла- 3,0 Дизель (DDЕ5)/бензин
Блок предохранителей и реле Бмв x5 e53 в багажном отделении 1.
Схема расположения частей блока.
предназначение предохранителей и реле. Таблица.
Предохранители и реле в салоне Ford Focus 2007, 2008, 2009 и 2010 годов (рестайлинг)
| № | Номинал | Назначение предохранителя |
| F100 | 10A | Питание электронных модулей от включения зажигания |
| F101 | 20A | Блок управления люком вентиляции, питание регулировок сиденья с электроприводом. Для автомобилей со съёмной крышей — привод крыши |
| F102 | 10A | Регулировка рулевой колонки, блок управления салонным отопителем, приемник системы дистанционного управления, фильтр твердых продуктов сгорания дизельного топлива. |
| F103 | 10A | Постоянное питание от аккумуляторной батареи для внешнего освещения |
| F104 | 10A | Плафоны салонного освещения, система экономии электроэнергии |
| F105 | 25A | Обогрев заднего стекла |
| F106 | 20A | Система безключевого доступа и запуска |
| F107 | 10A | Диагностический разъём и питание панели приборов от аккумуляторной батареи |
| F108 | 7,5A | Аудио, магнитола и дополнительные функции панели приборов (аудиосистема и навигация) |
| F109 | 20A | Предохранитель прикуривателя Ford Focus 2 рестайлинг, дополинтельная розетка в багажнике |
| F110 | 10A | Дневные ходовые огни, работающие от генераторы |
| F111 | 15A | Топливный насос (для автомобилей с бензиновым двигателем) |
| F112 | 15A | Аудиосистема (питание от аккумулятора) |
| F113 | 10A | Дневные ходовые огни |
| F114 | 10A | Иммобилайзер, питание панели приборов от замка зажигания |
| F115 | 7,5A | Внешнее освещение — питание от замка зижигания |
| F116 | 20A | Противотуманные фары |
| F117 | 7,5A | Подсветка номерного знака |
| F118 | 20A | Модуль электрического оборудования на задней левой двери |
| F119 | 15A | Розетка в багажнике Ford Focus 2 |
| F120 | 20A | Модуль электрического оборудования на задней правой двери |
| F121 | 20A | Электрический подогрев передних сидений |
| F122 | 10A | AIR BAG, подушки безопасности |
| F123 | 7,5A | Обогрев зеркал заднего вида |
| F124 | 7,5A | Фонари габаритного освещения с левой стороны |
| F125 | 7,5A | Фонари габаритного освещения с правой стороны |
| F126 | 20A | Система безключевого доступа и запуска |
| F127 | 25A | Электрические стеклоподъёмники |
| F128 | Резерв | |
| F129 | 20A | Стеклоочиститель (предохранитель дворников) |
| F130 | Резерв | |
| F131 | 15A | Очиститель заднего стекла |
| F132 | 15A | Лампы сигналов торможения |
| F133 | 25A | Реле центрального замка, Модуль электрического оборудования на передней пассажирской двери |
| F134 | 20A | Центральный замок, Модуль электрического оборудования на водительской двери |
| F135 | 20A | Дневные ходовые огни |
| F136 | 15A | Омыватель лобового стекла, подогрев форсунок омывателя |
| F137 | 10A | Резервное питание от аккумуляторной батареи для противоугонной системы |
| F138 | 10A | Электронный блок управления двигателем, электронная педаль газа, электронный блок управления автоматической коробкой передач |
| F139 | 10A | Дальний свет — правая фара |
| F140 | 10A | Дальний свет — левая фара |
| F141 | 10A | Электропривод зеркал заднего вида, лампы заднего хода |
| F142 | 15A | Ближний свет — правая фара |
| F143 | 15A | Ближний свет — левая фара |
Отличия приборных панелей и внешнего вида руля
Руль е34 был двух видов четырёхспицевый (стандартный крест), а позднее трёхспицевый. Вторая модификация в основном устанавливалась на м-серию «пятёрок» или как опция к остальным машинам. А вот рули всей линейки е39 были трёхспицевыми. Насчет кнопок управления, располагающихся на руле, так же все зависело от количества заказываемых владельцем опций: круиз контроль, радио, кнопка управления телефоном и т.д. Соответственно в базовой комплектации у е34 было меньше кнопок, чем у более модернизированной и оснащенной е39 серии.
Приборная панель в обоих случаях развернута к водителю, что делает вождение максимально удобным и комфортным. А вот качество пластика у четвертой серии (е39) значительно лучше, чем у предшественницы. В обоих случаях выпускались машины с отделкой под дерево, металл (серебристые) или чисто чёрные. Приборная панель бмв e39 так же отличались наличием CD-магнитолы, в отличие от кассетной у Е34. Кроме того с развитием появился монитор, взамен приборному мини-экрану, в виде небольшой информационной полоски. Кстати они появились ещё на приборной панели Е34-х кузовов, но выпускаемых в последние годы. А вот фирменная оранжевая подсветка осталась неизменной.
Блок реле и предохранителей в багажнике BMW X5 E53
Для доступа к данному блоку предохранителей необходимо взять и потянуть вниз за ручку дверцы на правой боковой панели. Там же расположена схема предохранителей с указанием расчетного тока и защищаемых потребителей.
| Блок предохранителей и реле в багажнике | |||
| R1 | Seat heater relay- rear | Реле подогревателя заднего сиденья | |
| R2 | Heated rear window relay | Реле обогревателя заднего стекла | |
| R3 | Audio unit relay | Реле аудиосистемы | |
| R4 | Boot lid/tailgate release relay- lower | Реле привода открывания крышки багажника / задней двери — нижнее | |
| R5 | Seat adjustment relay, rear | Реле электропривода сиденья (заднее) | |
| R6 | Boot lid/tailgate release relay- upper | Реле привода открывания крышки багажника /задней двери — верхнее | |
| F72 | 30A | Audio system, navigation system | Аудиосистема, навигационная система |
| F73 | 7,5A | Ignition coil relay | Реле катушки зажигания |
| F74 | 10A | Telephone | Телефон |
| F75 | 5A | Audio system, navigation system | Аудиосистема, навигационная система |
| F76 | – | — | |
| F77 | 30A | Electric seats-rear | Электропривод задних сидений |
| F78 | 20A | Trailer socket | Разъем электрооборудования прицепа |
| F79 | 7,5A | Suspension control module | Блок управления подвеской |
| F80 | 20A | Ignition coil relay | Реле катушки зажигания |
| F81 | 20A | Rear screen wash/wipe system | Очиститель/омыватель заднего стекла |
| F82 | – | — | |
| F83 | 20A | Charging socket-rear | Разъем зарядки — задний |
| F84 | 7,5A | Boot lid/tailgate lock | Замок крышки багажника / задней двери |
| F85 | 30A | Heated rear window | Обогреватель заднего стекла |
| F86 | 5A | Auxiliary heater | Дополнительный отопитель |
| F87 | 30A | Suspension compressor pump1 | Компрессор системы активной подвески |
Помимо этого, возможно одиночное расположение реле, к примеру реле компрессора насоса пневмоподвески, расположенное как указано на схеме.
Реле в монтажном блоке
Некоторые реле расположены в монтажном блоке, под капотом (к примеру реле звукового сигнала, свечей накала, реле топливного насоса, реле омывателя фар и т.д. ). В зависимости от комплектации там также могут находится и предохранители.
Замена предохранителей BMW 5 своими руками. БМВ Е34 Ремонт блока RM BMW E34
Кардан баланс — Если не не жалко на проект какую копейку то вот — карта сбера — вебмоне…
Комментарии к теме Замена предохранителей BMW 5
Бойс
Долго мямлишь!!! Можно было повнятнее и побыстрее… и ещё,наххуя то перчатки?белоручка!
Альтер
Красавец! А те кто ставит резисторы (те же обманки) полные…! И тому клиенту Roman Chereda: Можно было потратить ресурсы и попытаться поменять сами фишки.
Пусть лучше так чем, всякие электрики помогают мудакам ставить обманки и подвергать чью та жизнь риску!!!!! я сам не электрик, но знаю по опыту что есть и такое, когда нужно обрезать, так как после этого есть результат! Теперь можешь посмеяться и подумать сколько людей может и уже покалечены из-за ленивых, … и тупарылых
- Брага
- привет, заменил датчик ABS KIA Cee’d, пару минут не горело на приборе, позже снова загорелось, теперь как быть, подскажи, спасибо!
- Eri
Кто придумал две пачки проводов совместить с ручкой капота? Хоть бы с завода закрыли их пласт. накладкой или в кофр резиновый, так нет — торчит все как в колхозном тракторе)) ГАЗ — учитесь делать надежно.
- Раяна Даденкова
- Здравствуйте, не работает мотор отопителя и при переключении, во ВСЕХ положениях притухают лампочки на приборке(похоже на КЗ), с чем то подобным сталкивались?
- Ридван
Подскажите а ESP реально установить? Заложенны датчики там или нет?
Паперник Дим
+! Выручил, спасибо! Хотите верьте, хотите нет, Логану 10 лет, сегодня первый раз предохранитель перегорел.
- Лилька
- Спасибо очень полезная информация, с удовольствием буду узновать с вами полезные вещи.
- Максимилиан
- откуда столько просмотров?
- Toren
Thank you so much for posting the video! Most people would just replace the ignition switch and not think twice about WHY it wasn’t working in the first place. A lose wire, that’s it! Excellent vehicle diagnosis!!
- Леха
- где находится реле бензонасоса субару
- Бахтовар
А как насчёт того, что задиры появляются на двигателях с удалённым катализатором? Скажите, что поздно удалили? Проблемы в самом двигателе, и за него проблемы с катом
- Бэки
- не по делу много слов слишком
- Сурат Нагар
Гавно твой способ. Как моргал, так и моргает.
- Куприй
- А что с восходами?
- Гурия
- Вот тут есть полное описание всех предохранителей для 1 и 2 го поколения логанов:
- Паско
- и обязательно интерскол другим инструментом не высверлить
- Ясмин
- на массу акума кинули?
- Сальваторе
- Спасибо,вопрос: у вас при запуске не загорается лампочка чек, у меня тоже, так должно быть или просто отключили лампочку?
- Васюта
- долго включенное зажигание приводит к перегреву катушек зажигания из за постоянного плюса, на длительный срок включать зажигание не рекомендуется катушки сгорят, был случай проблемы с проводкой на катушку шел постоянный плюс в следствии чего чуть машина не загорелась.
- Бредайтис Гагик
говорящая голова, откровенная …))) 120 тыс. км с 1.5, … как дышит)) так бы и дал, по бестолковке:) Не слушайте этого …, как дышит.
Написать комментарий
Процесс снятия и замены блока
Процедура ремонта устройства проста при детальном рассмотрении. Потребуется соблюдать определенные правила и последовательность действий.
https://youtube.com/watch?v=D-m7E9iXm2I
Необходимые инструменты
Для замены блоков от мастера потребуется наличие инструмента:
- крестовая отвертка или головка №10 – зависит от года выпуска авто;
- специальный пинцет для извлечения предохранителей, при необходимости;
- плоская отвертка.
Этапы
Процедура разделяется на несколько шагов.
- Установить машину на ровной местности.
- Отключить клеммы от аккумуляторной батареи.
- Демонтировать крышку блока, отсоединив фиксаторы.
- При помощи десятой головки отпустить крепежные болты блока и поднять его с посадочного места.
- Далее следует отключить клеммы контактных групп от платы прибора.
- После этого, модуль можно полностью отключить от автомобиля.
Блок с плавкими предохранителями
Находится под пассажирским сиденьем, около порога. Для доступа надо поднять обшивку салона.
Схема блока с плавкими предохранителями
Описание
| F107 | 50A Реле насоса впрыска вторичного воздуха (AIR) |
| F108 | 50A Модуль управления ABS |
| F109 | 80A Реле управления двигателем (EC), отсек с блоком предохранителей (F4 & F5) |
| F110 | 80A Блок предохранителей — фасция 1 (F1-F12 и F22-F25) |
| F111 | 50A Замок зажигания |
| F112 | 80A Модуль управления лампами |
| F113 | 80A реле регулировки положения руля / рулевой колонки, блок предохранителей — фасция 1 (F27-F30), блок предохранителей-фасция 2 (F76), модуль управления лампами, блок предохранителей — фасция 1 (F13) — с поясничной опорой |
| F114 | 50A Замок зажигания, разъем для линии передачи данных (DLC) |
