Предохранители бмв е65 (е66) на русском со схемами и таблицами с расшифровкой

Четвертое поколение 7 серии BMW выпускалось в 2001, 2002, 2003, 2004, 2005, 2006, 2007 и 2008 годах под маркировкой кузова E65. E66 — обозначалась более удлиненная версия автомобиля, а е67 — бронированы версии. За это время автомобиль прошел один рестайлинг. Мы предлагаем информация о блоках реле и предохранителях бмв е65 и е66 на русском языке с подробны описанием схем.

В данной версии бмв есть два основных блока с предохранителями. Один находится в салоне, другой в багажнике.

Блок предохранителей в салоне bmw e65 / e66

Он находится за бардачком или как его еще называют вещевым ящиком.

Для доступа, отожмите язычок крышки вперед и откиньте. Выглядеть будет примерно так.

фото блока предохранителей бмв е65

Схема

Таблица с описанием схемы на русском

2 (5A) Аудиосистема / Радио
3 (30A)
4
5 (7.5A)
6 CD-чейнджер
7 (7,5A) Система поддержания скорости
8 (10A)
9 (5A) Система контроля давления в шинах
10 (15A) Электронный блок управления кондиционером
11 (7,5A)
12 (20A) Блок управления электрооборудованием рулевой колонки
13
14 (15A) Система подвески
15 (15A)
16
17 (5A)
18 (5А) Блок управления корректором фар
19 (30A) Блок управления электрооборудованием левой задней двери
20 (25A)
21 (30A) Блок управления электрооборудованием левой передней двери
22 (15A)
23 (30A) Электропривод передних сидений
24 (10A) Блок управления системой ночного видения
25
26
27
28 (15A) Блок управления комбинацией приборов
29 (7,5A) Диагностический разъем (DLC)
30 (10A) Свечи накала
31 (20A) Прикуриватель(и)
32 (20A) Разъем(ы) зарядки
33 (7.5A)
34 (5A)
35 (40A) Очиститель лобового стекла
36 (50A)
37 (40A) Блок управления электродвигaтелем вентилятора Кондиционер/отопителя
38
39 (50A) Система ABS
40 (60A) Электросистема двигателя
41 (50A)
42 (50A) Блок управления замком зажигания
43 (50A) Прикуриватель
44 (50A)

Блок с предохранителями в багажнике бмв е66 / е65

Откиньте правую боковую панель, взявшись за ручку вверху. Актуальная спецификация предохранителей приведена на внутренней стороне панели.


реальная фотография блока с предохранителями в багажнике

Обозначение на русском

51 (15A) Реле обогревателя лобового стекла
52 (15A) Холодильник
53 (5A)
54 (5A) Блок управления системы дистанционного управления центральным замком и запуска двигателя
55 (30A) Блок управления подогревом заднего сиденья
56 (30A) Электропривод передних сидений
57 (15A)
58 (30A) Блок управления электрооборудованием правой передней двери
59 (5A) Блок управления стояночным тормозом
60 (30A) Блок управления электрооборудованием правой задней двери
61 (30A) Блок управления стояночным тормозом
62 (30A) Компрессор системы активной подвески
63 (20A) Блок управления электроприводом люка
64
65 (30A) Радио
66 (20A) Разъем электрооборудования прицепа
67
68
69
70
71 (5A)
72 (7,5) Блок управления подвеской
73 (15A) Топливный насос
74
75 (30A) Подогрев сидений
76 (10A) Навигационная система /ДВД
77 (5A) Кондиционирование сидений
78 (30A) Подогрев сидений
79 (10A) Телефон
80
81 (50A) Блок управления приводом открывания/закрывания крышки багажника
82
83 (40A)
84

Дополнительная информация

Если у вас остались вопросы, посмотрите данное видео. Тут наглядно можете посмотреть как получить доступ к блоку с предохранителями в bmw e66.

Инструкция по эксплуатации

Хотите больше информации про автомобиль бмв е65/е66, скачайте бесплатно полное руководство по эксплуатации на русском языке.

Блок предохранителей бмв е90

Он находится в бардачке (еще его называют вещевой ящик). Для доступа окрутите два фиксатора и снимите защитную крышку. Если с этим возникли затруднение, посмотрите видео в конце статьи.

p, blockquote 4,0,1,0,0 —>

p, blockquote 5,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Реальное фото блока

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,1,0,0,0 —>

Вариант 1


Описание p, blockquote 10,0,0,0,0 —>

1 Реле электродвигателя очистителя лобового стекла
2 Реле обогревателя заднего стекла
3 Реле очистителя заднего стекла
4
5 Реле насоса омывателя фар
6 Реле насоса системы подачи воздуха на выпуск
F1 (15А) ^08/05: Электронный блок управления КПП
F2 (5A) Блок управления выбором антенны
F3
F4 (5A) Блок управления замком зажигания
F5 (7,5A)
F6 (15A) Электронный блок управления КПП
F7 (20A) Блок управления дополнительным отопителем
F8 (5A)
F9 (10A) Блок управления поддержанием дистанции(круиз-контроль)
F10 (15A) Блок управления механизмом складывания буксировочного устройства
F11 (10А) Аудиосистема
F12 (20A)
F13 (5A)
F14
F15
F16 (15A) Звуковые сигналы
F17
F18 (5A) CD-чейнджер
F19 (7,5A)
F20 (5A)
F21 (7,5A)
F22 (10A) Блок управления поддержанием дистанции (круиз-контроль)
F23 (10A)
F24 (5A) Блок управления системы контроля давления в шинах
F25 (10A)
F26 (10A) Телематика бмв е90
F27 (5A)
F28 (5A)
F29 (5A)
F30 (20A) Предохранитель прикуривателя BMW 3 E90
F31 (30A) 08/05: Система ABS
F32 (30A)
F33 (30А) Электропривод передних сидений
F34 (30А) Усилитель выходного сигнала аудиосистемы
F35 (20А) 08/05: Управление двигателем
F36 (30А)
F37 (30А) Электропривод передних сидений
F38 (30А)
F39 (30А) Очиститель лобового стекла
F40 (20А)
F41 (30А)
F42 (30А)
F43 (30А) Омыватели фар
F44 (30А) Блок управления электрооборудованием прицепа
F45 (20А)
F46 (30А) Обогреватель заднего стекла
F47 (20А)
F48
F49 (30А) Подогреватель передних сидений
F50 (40А)
F51 (50А) Блок управления замком зажигания
F52 (50А)
F53 (50А)
F54 (60А) Управление двигателем
F55
F56 (15А) Центральный замок бмв е90
F57 (15А) Центральный замок
F58 (5А)
F59 (5А) Блок управления электрооборудованием рулевой колонки
F60 (7,5А) Электронный блок управления кондиционером
F61 (10А)
F62 (30А) Электропривод задних стеклоподъемников
F63 (30А)
F64 (30А) Электропривод задних стеклоподъемников
F65 (40А) Систeмa ABS
F66 (50А)
F67 (50А)Блок управления электродвигателем вентилятора кондиционера/отопителя
F68
F69 (50А) Электродвигатель вентилятора системы охлаждения
F70

p, blockquote 12,0,0,0,0 —>

Проводка High Version

Номер предохранителя Ток (в Амперах) Защищаемые цепи
1 15 А
  • Выключатель стоп-сигналов
  • Схема контроля тормозной системы
  • ABS
  • Тахометр
  • Модуль освещения
  • Tempomat
2 7,5 А
  • Переключатель наружного освещения (контакт 56)
  • Модуль дальнего света фар
3 7,5 А

Модуль освещения:

  • Реле включения противотуманных фар
  • Переключатель указателей поворота
  • Выключатель сигнализации дальним светом фар
4 7,5 А Модуль освещения:
  • Стояночный огонь слева
  • Габаритный огонь слева
5 10 А Модуль освещения:
  • Стояночный огонь справа
  • Габаритный огонь справа
  • Фонари освещения номерного знака
  • Затенение внутреннего зеркала заднего вида
  • Подсветка прикуривателя
  • Коробки для кассет
  • Зеркала
  • Выключатели обогревателя сидения
  • Переключатели привода поясничного
6 7,5 А
  • Указатели поворота
  • Аварийная сигнализация
7 15 А
8 7,5 А
9 15 А
  • Реле включения звуковых сигналов
  • Блок управления компрессором кондиционера
  • Дополнительный водяной насос системы кондиционирования
10 7,5 А
11 7,5 А
12 15 А
  • Обогреватель форсунок омывателя
  • Выключатель фонарей заднего хода
  • Регулировка зеркал заднего вида (переключатель)
13 7,5 А
14 7,5 А
15 7,5 А
  • Реле выключения стеклоочистителя
  • Бортовой компьютер
  • Стояночный обогрев
16 30 А
  • Обогреватель переднего сиденья
  • Привод поясничного упора
17 15 А Комбинация приборов:
  • Контрольная лампа разряда батареи
  • Контрольные лампы
  • Основной модуль
  • Бортовой компьютер
  • Указатель передач
18 15 А
  • Инфракрасный модуль
  • Привод регулировки сидений
  • Радиоприемник (антенный усилитель)
  • Радиотелефон
19 30 А
20 7,5 А
  • Комбинация приборов
  • Бортовой компьютер
  • Таймер
  • Стояночный обогрев
  • Обогреватель
21 30 А
  • Освещение салона, багажника, вещевого ящика
  • Разъем заряда батареи
22 30 А
  • Электродвигатель очистителя лобового стекла
  • Регулятор прижима щеток стеклоочистителя
23 7,5 А
24 15 А
25 30 А
26 30 А
27 30 А
  • Электромагнитный клапан отопителя
  • Аудиосистема Hi-Fi с усилителем мощности
28 15 А
29 7,5 А
  • Блок управления компрессором кондиционера
  • Реле дополнительного вентилятора
  • Блок управления системы ABS
Номер предохранителя Ток (в Амперах) Защищаемые цепи
30 7,5 А Модуль центральной блокировки замков (ZVM), ZV-опрос двери водителя
31 7,5 А ZV-опрос двери переднего пассажира и крышки багажника
34 30 А Защитное реле центральной блокировки замковРеле включения внутреннего освещения
35 30 А Обогреватель заднего стекла
36 15 А Усилитель радиоприемника
41 30 А Радиоприемник
42 30 А Сиденье водителя – обогрев и регулировка
43 30 А Сиденье переднего пассажира – обогрев и регулировка
44 30 А Стеклоочиститель (модуль реле)Насос омывателя (основной модуль)
46 30 А Обогреватель заднего стекла
47 30 А Центральная блокировка замков (через защитное реле и основной модуль)

Реле в монтажном блоке (High version)

Номер реле Назначение
A3 Модуль контроля ламп ZB
A4 Модуль контроля ZB
K1 Отсутствует при ручной коробке передач (контакты 30 и 87 замкнуты)
K1 Блокировка стартера (при автоматической коробке передач)
K2 Звуковые сигналы
K3 Снятие напряжения с контакта R
K4 Вентилятор отопителя/стояночный обогрев
K5 Интенсивная очистка/насос омывателя
K8 Дополнительный водяной насос
K9 Снятие напряжения с контакта 15
K10 Защита от перегрузки системы ABS/ASC
K16 Прерыватель аварийной сигнализации
K31 Включение прикуривателя (или замкнуты контакты 30 и 87)
U4 Датчик противоугонной сигнализации

Реле в под задним диваном (High version)

Номер реле Назначение
K50 Реле противоугонной системы (DWA)
K15 Реле защиты от перегрузки GM
K13 Реле HHS K12 – регулятор прижима щеток стеклоочистителя
K11 Реле включения очистителя
U3 Реле ультразвукового парковочного устройства
N13 Инфракрасный модуль
A13 Реле устройства управления задними подголовниками
A9 Реле устройства управления выбрасыванием ремней
A5 Модуль реле
A1 Основной модуль

Е60/E61 — Предохранители Е60 | BMW Club

В бардачке:

ABS ASC DSC (12,51,55,63)
регулировки сиденья водителя (26,32)
регулировки сиденья пассажира (21)
подушка безопасности a. Боковая подушка (44)
воздушный кондиционер (34,48)
пневмоподвеска (57)
вспомогательный обогреватель дизельное (59)
воздуходувка (34,64)
тормозные огни (9)
центральный замок (20,24,60)
Контрольный центр переключения панели (32,37,53)
Прикуриватель розетка (25,33)
любезность зеркала освещение (42)
Диагноз штекер (5,52)
электрический обогрев сидений (32,53)
управления двигателем (5,31,54)
топливный насос (47)
гаражные двери Открывалка (33)
перчаточного бокса света (27)
переносная лампа (26)
очистки фар (28)
подогревом заднего стекла (34)
подогревом Форсунки (34,48)
подогреваемый руль (29)
сирена (10)
иммобилайзер (11,39)
независимый нагреватель (59)
инструмент кластера (1,43,45)
внутри зеркало электрохромный (6)
свет модуль (2,9)
основной вентилятор (61)
навигация (7)
бортовой компьютер (7)
бортовой диагностики 2 (14,51)
бортовой монитор (7)
наружные зеркала (6,17,20,24,60)
датчики парковки (6)
пассажирские Comp / багажник освещения (4,17,27)
радио (7)
датчик дождя (41)
задний вентилятор (3)
подогрев задних сидений (4)
заднего стекла омыватель (41)
вторичный воздух насосом (51,62)
servotronic (14)
изменение освещенности ворота (8,12)
раздвижные / наклона крыши (58)
контроль скорости (9,39)
стартер интерлок (39)
рулевая колонка перестройки (23,26)
телефон (7)
система защиты (6,13)
давления в шинах Система контроля (6,15)
стеклоподъемник передних (20,24)

Реле в багажном отделении

Они расположены в разных местах. Например реле обогрева заднего стекла находится под обшивкой справа.

Другие находятся в районе аккумуляторной батареи для защиты всей цепи.

F108 (250А) Блок предохранителей /реле 1 приборной панели- предохранители F35-F63/F65-F71, блок предохранителей /реле 2 приборной панели-предохранители F102/F104-F107
F109 (40А) Блок предохранителей /реле в багажном отделении 2- предохранитель F80- без усилителя аудиосистемы со стерео динамиками
F203 (100А) Реле системы управления двигателем — Diesel
F80 (40А) Блок управления раздаточной коробкой
F81 (30А) Усилитель выходного сигнала аудиосистемы

Блок предохранителей и реле в багажнике (в правом крыле багажного отделения):

  1. Реле 1 защиты от перегрузки и скачков напряжения.
  2. Реле топливного насоса.
  3. Реле обогревателя заднего стекла.
  4. Реле 2 защиты от перегрузки и скачков напряжения.
  5. Реле привода замка топливозаливной горловины.

Расшифровка/обозначение
46 15А Стояночная система отопления, стояночная система вентиляции
47 15А Стояночная система отопления
48 5А Система противоугонной и охранной сигнализации
49 30А Обогреваемое заднее стекло
50 8А Пневматическая подвеска
51 30А Пневматическая подвеска
52 30А Предохранитель прикуривателя
53 8А Система центрального замка
54 15А Топливный насос
55 20А Насос омывателя заднего стекла, задний стеклоочиститель
56
57
58
59
5A
60 15А Система EDC электронная система контроля жесткости подвески
61 5А Система PDC (система контроля дистанции при парковке)
62
63
64 30А Бортовой монитор, CD-проигры­ватель, навигационная система, радио
65 10А Телефон
66 10А Бортовой монитор, навигацион­ная система, радио, телефон
67

Предохранители bmw e63 (6 серия) со схемами и подробным описанием (прикуриватель, габариты и др.)

Данная 6 серия BMW, в кузове E63 относится к серии купе бизнес-класса. Производился данный автомобиль в 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах. В данной серии существуют два основных блока с предохранителями. Мы предлагаем ознакомится с подробным описанием схемам реле и предохранителей bmw e63.

Блок предохранителей в салоне bmw e63

Данный блок находится в перчаточном ящике (бардачке). Для доступа, необходимо убрать защитную крышку. Для этого, сзади на ней нужно нащупать кнопочку, нажать и потянуть вверх (Отожмёте запор и откройте крышку).

Место расположение предохранителей и реле топливного насоса в bmw e63

Реальное фото блока с предохранителями

Таблица с расположением элементов

Таблица с описанием предохранителей

  • Управление динамической стабильностью
  • SMG Steering DSC
  • Модуль шлюза корпуса
  • Световой модуль
  • Основной модуль кузова
  • Приборный щиток
  • Индикатор переключения передач, EDC, управление коробкой передач
  • DME, IVM
  • Дверной модуль, гнездо OBD2
  • Дверной модуль, шлюз для тела
  • Регулировка сиденья
  • Тепло, кондиционер
  • OBD, Ind Aux, нагреватель
  • Система стеклоочистителей
  • Основной модуль кузова
  • Выходная мощность вентилятора
  • Электрический вентилятор
  • Активное рулевое управление, EDC
  • Реле вторичного воздушного насоса подогревателя топлива
  • Навигационная система
  • CCC / M-ASK
  • CD-чейнджер, модуль шлюза для телефона
  • Автомобильная система доступа
  • Реле топливного насоса

Актуальная информация с точным расположением предохранителей находится в документации на блоке в багажном отделении под обшивкой.

Блок с предохранителями и реле в багажном отделении

Он располагается с правой стороны под обшивкой (защитный ковер).

схема доступа реальное фото блока

Таблица с описанием

  • Кб Реле системы омывателей фар
  • К9 Разгрузочное реле контакта 15
  • К11 Реле стеклоочистителя
  • К8 Реле опускания заднего стекла (кабриолет)
  • К91 Реле очистителя заднего стекла
  • К93 реле ЕОС
  • К96 Реле топливного насоса
  • К126 Реле компрессора пневматической подвески
  • К20 Реле автодоводчика
  • К213 Реле вакуумного электронасоса
  • К2003а Главное реле системы ООЕ (дизельный двигатель)
  • К6304а Реле нагнетателя добавочного воздуха

За прикуриватель отвечают предохранители номер 87 и 88 либо 61 — (20А). Все зависит от комплектации и года выпуска автомобиля.

Другой вариант исполнения

Дополнительная информация

Если после замены предохранителя проблема не исчезла, возможно проблема в электро системе автомобиля. В данном видео можете посмотреть как получить доступ к электро блоку управления вентилятору.

Хотите получить больше информации, ознакомитесь с книгой по эксплуатации bmw e63: «скачать»

vsepredohraniteli.ru

Предохранители:

Код Расшифровка/обозначение
1 (30A) Электронный блок управления двигателем, клапан аккумулятора паров топлива, датчик расхода воздуха, датчик 1 положения распределительного вала, термостат охлаждающей жидкости — 535i/540i
F2 (30A) Насос системы подачи воздуха на выпуск, э/м клапан системы изменения геометрии впускного коллектора, форсунки (кроме 520i (22 6S 1)/525i/530i), электронный блок управления двигателем, э/м клапан аккумулятора паров топлива, привод(1,2)системы изменения фаз газораспределения, привод системы управления частотой вращения холостого хода
F3 (20A) Датчик положения коленчатого вала, датчик(1,2) положения распределительного вала, датчик расхода воздуха
F4 (30A) Подогреваемые кислородные датчики, электронный блок управления двигателем
F5 (30A) Реле катушки зажигания — кроме 520i (22 6S1)/525i/530i

Комфорт на первом месте

И обе описываемые модели в полной мере ему соответствуют. Водитель и пассажир на переднем сиденье будут чувствовать себя как дома на диване, а поездка из пункта «А» в «Б» вне зависимости от расстояния будет максимально удобной, но есть одно огромное отличие. У BMW е34 сиденья для пассажиров за водительским креслом имеют очень маленький просвет.

Салон е34 Салон e39

Грубо говоря, сзади могут ездить только дети или те, кто будет готов к тому, что колени натирают уши. Но ведь недаром BMW считается одной из самых активно развивающихся компаний. Следующее поколение авто решило эту проблему. Сделано это было довольно просто – конструкторы увеличили колесную базу. Именно поэтому у bmw e39 сиденья для пассажиров сзади не менее комфортны, чем для самого водителя.

Блок предохранителей и реле BMW E65

Рассмотрены автомобили БМВ 7 Е65, Е66, Е67, Е68 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска.

Внимание! Расшифровка и расположение предохранителей и реле может отличаться от вашей модели. Если у вас осталась бумажка с расположением предохранителей используйте ее

У нас на примере рассмотрена модель BMW 745 E65.

Блок предохранителей в салоне БМВ Е65.

Большинство предохранителей находится в блоке установленном в салоне автомобиля.

Для доступа к предохранителям откройте перчаточный ящик (бардачок) затем отожмите язычок и откиньте крышку. Здесь должен находится листок со схемой расположения предохранителей.

Схема расположения предохранителей в блоке.

Расшифровка.

F1 (20A) Дополнительный отопитель
F2 (5A)
F3 (30A)
F4
F5 (7.5A)
F6 CD-чейнджер
F7 (7,5A) Система поддержания скорости
F8 (10A)
F9 (5A) Система контроля давления в шинах
F10 (15A) Электронный блок управления кондиционером
F11 (7,5A)
F12 (20A) Блок управления электрооборудованием рулевой колонки
F13
F14 (15A) Система подвески
F15 (15A)
F16
F17 (5A)
F18 Блок управления корректором фар
F19 (30A) Блок управления электрооборудованием левой задней двери
F20 (25A)
F21 (30A) Блок управления электрооборудованием левой передней двери
F22 (15A)
F23 (30A) Электропривод передних сидений
F24 (10A) Блок управления системой ночного видения
F25
F26
F27
F28 (15A) Блок управления комбинацией приборов
F29 (7,5A) Диагностический разъем (DLC)
F30 (10A)
F31 (20A) Прикуриватель(и)
F32 (20A) Разъем(ы) зарядки
F33 (7.5A)
F34 (5A)
F35 (40A) Очиститель лобового стекла
F36 (50A)
F37 (40A) Блок управления электродвигaтелем вентилятора Кондиционер/отопителя
F38
F39 (50A) Система ABS
F40 (60A)
F41 (50A)
F42 (50A) Блок управления замком зажигания
F43 (50A) Прикуриватель
F44 (50A)

Блок предохранителей в багажном отделении BMW E65.

Блок расположен с правой стороны багажника за панелью, для доступа к блоку предохранителей откиньте панель.

Как ремонтировать вентилятор печки (отопителя) БМВ Е60

Профессиональный ремонт отопителя БМВ в первую очередь начинается с аппаратной диагностики. Нужно определить температурные показатели и соответствие показателей тока, достающегося от АКБ потребителям

Если «виноват» аккумулятор кроме его замены на новый, важно правильно инициализировать (прописать) оборудование

Если проблема затрагивает помпу и радиатор, а ОЖ меняли давно рекомендуется провести внеочередное обслуживание системы охлаждения. Замену водяных клапанов отопителя, в случае их окисления, нужно провести как можно быстрее, иначе может пострадать сам блок климат-контроля, точнее одна из микросхем. Именно из-за ее отказа обдув ветрового стекла и ног происходит все время горячим воздухом, независимо от регулировок.

Самый кропотливый этап замена вентилятора или реле (ежа) BMW E60 в случае их отказа. Эта манипуляция предполагает разборку консоли (подлокотника), снятие средней (передней) части торпеды, вместе с магнитолой (ССС). Аккуратная замена требует умения и специального комплекта съемников облицовки, поэтому ее выполняют не все сервисы. Если в вашем БМВ срочно нужно отремонтировать печку, причем, желательно едорого приезжайте к нам, в SportKB. Мы проводим точную диагностику, устраняем неисправности независимо от их уровня сложности, даем длительную гарантию на ремонт.

БМВ 520 Е60 предохранители | Fans BMW

БМВ-7 ( Е65/66 ) Схемы предохранителей

BMW E60 Неисправность Реле Бензонасоса

BMW e39 предохранители

Замена предохранителей на BMW e90

https://youtube.com/watch?v=lroB3g8K8Fs

Вывод тест-меню БМВ Е60 «A test menu BMW E60»

Где находится аккумулятор в bmw e60

https://youtube.com/watch?v=uH6zy6axijE

Как посмотреть температуру двигателя BMW e60

BMW E60 5 SERIES. Автоматическая блокировка дверей. (ВКЛ/ВЫКЛ).

BMW E60 5 SERIES КАК СДЕЛАТЬ ЧТОБ ДВОРНИКИ ВКЛЮЧАЛИСЬ АВТОМАТИЧЕСКИ

Компьютер в бмв

https://youtube.com/watch?v=KAYhKENHdP8

Также смотрите:

  • Что такое ванос на БМВ Е60
  • Разборка BMW e66
  • Доводчики дверей на БМВ E38
  • Как отключить подушку безопасности БМВ Е60
  • Сравнить БМВ Х5 и мерседес мл дизель
  • Какие БМВ миллионники

БМВ 116 проблемы с двигателем Can шина BMW E39 BMW frm reset БМВ 523i Е60 отзывы BMW 318 1979 тюнинг Организационная структура управления BMW Лучший двигатель БМВ Х5 Е70 Проблемы BMW 520 F10 Короткий редуктор BMW E39

Предохранители bmw e63 (6 серия) со схемами и подробным описанием (прикуриватель, габариты и др.)

Данная 6 серия BMW, в кузове E63 относится к серии купе бизнес-класса. Производился данный автомобиль в 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах. В данной серии существуют два основных блока с предохранителями. Мы предлагаем ознакомится с подробным описанием схемам реле и предохранителей bmw e63.

Блок предохранителей в салоне bmw e63

Данный блок находится в перчаточном ящике (бардачке). Для доступа, необходимо убрать защитную крышку. Для этого, сзади на ней нужно нащупать кнопочку, нажать и потянуть вверх (Отожмёте запор и откройте крышку).

Реальное фото блока с предохранителями

Таблица с расположением элементов

Таблица с описанием предохранителей

  • Управление динамической стабильностью
  • SMG Steering DSC
  • Модуль шлюза корпуса
  • Световой модуль
  • Основной модуль кузова
  • Приборный щиток
  • Индикатор переключения передач, EDC, управление коробкой передач
  • DME, IVM
  • Дверной модуль, гнездо OBD2
  • Дверной модуль, шлюз для тела
  • Регулировка сиденья
  • Тепло, кондиционер
  • OBD, Ind Aux, нагреватель
  • Система стеклоочистителей
  • Основной модуль кузова
  • Выходная мощность вентилятора
  • Электрический вентилятор
  • Активное рулевое управление, EDC
  • Реле вторичного воздушного насоса подогревателя топлива
  • Навигационная система
  • CCC / M-ASK
  • CD-чейнджер, модуль шлюза для телефона
  • Автомобильная система доступа
  • Реле топливного насоса

Актуальная информация с точным расположением предохранителей находится в документации на блоке в багажном отделении под обшивкой.

Таблица с описанием

  • Кб Реле системы омывателей фар
  • К9 Разгрузочное реле контакта 15
  • К11 Реле стеклоочистителя
  • К8 Реле опускания заднего стекла (кабриолет)
  • К91 Реле очистителя заднего стекла
  • К93 реле ЕОС
  • К96 Реле топливного насоса
  • К126 Реле компрессора пневматической подвески
  • К20 Реле автодоводчика
  • К213 Реле вакуумного электронасоса
  • К2003а Главное реле системы ООЕ (дизельный двигатель)
  • К6304а Реле нагнетателя добавочного воздуха

За прикуриватель отвечают предохранители номер 87 и 88 либо 61 — (20А). Все зависит от комплектации и года выпуска автомобиля.

Другой вариант исполнения

Дополнительная информация

Если после замены предохранителя проблема не исчезла, возможно проблема в электро системе автомобиля. В данном видео можете посмотреть как получить доступ к электро блоку управления вентилятору.



Хотите получить больше информации, ознакомитесь с книгой по эксплуатации bmw e63: «скачать»

Почему не греет печка БМВ Е60: причины

  • Сгорел вентилятор. Электромоторчик с двойной крыльчаткой может не подавать предварительно признаков неисправности однажды он просто не включится.
  • Стерлись щетки моторчика вентилятора это обычно происходит к пробегу 200 т. км, и более. Неисправность предваряется усилением шума работы, задолго до поломки.
  • Критический разряд или снижение емкости аккумулятора тка не хватает всем потребителям и вентилятор печки, как второстепенный узел, ограничивается в электропитании.
  • Отказал интеллектуальный датчик АКБ (на минусовой клемме) обычная неисправность для холодного времени года.
  • Неисправно реле выходного каскада вентилятора (ЕЖ) регулятор оборотов. Деталь идет под замену она не ремонтопригодна.

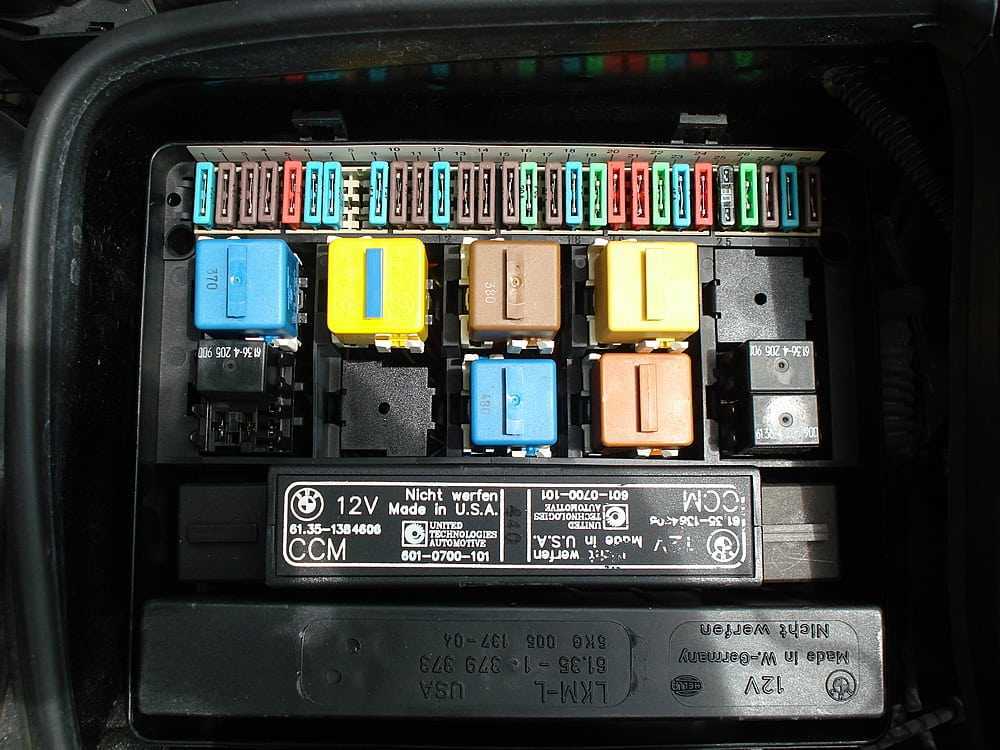

Схема предохранителей в основном блоке (Смотрите свою схему на всякий случай, она может отличаться, каких то предохранителей у Вас может не быть с завода):

Расшифровка/обозначение
1 30А Стеклоочиститель
2 30А Системы омывания стекол и фар
3 15А Звуковой сигнал
4 20А Внутреннее освещение салона, освещение багажника, система омывания стекол
5 20А Электродвигатель сдвигаемой / поднимаемой панели крыши
6 30А Электрический стеклоподъем­ник, система центрального замка
7 20А Дополнительный вентилятор
8 25А Система ASC (автоматическая система контроля устойчивости)
9 15А Обогреваемые форсунки омывания стекол, система кондицио­нирования
10 30А Электропривод сиденья пассажира рядом с водителем
11 8А Система Servotronic (Сервотроник)
12
13 30А Электропривод рулевой колонки, сиденья водителя
14 5А Управление двигателем, проти­воугонная система
15 8А Диагностический разъем, управ­ление двигателем, противоугон­ная система
16 5А Модуль системы освещения
17 10А Система ABS автомобиля с ди­зельным двигателем, система ASC, топливный насос
18 5А Щиток приборов
19 5А Система EDC электронная система контроля жесткости подвески), система PDC (система контроля дистанции при парковке)
20 8А Обогрев заднего стекла, системы отопления, кондиционирования, дополнительный вен­тилятор
21 5А Электропривод сиденья водителя, зеркало с затемнением, систе­ма открывания гаражной двери
22 30А Дополнительный вентилятор
23 10А Система отопления, стояночная система отопления
24 5А Освещение указателя позиции рычага выбора режима работы, щитка приборов
25 8А Многофункциональный дисплей (MID)
26 5А Стеклоочиститель
27 30А Электрический стеклоподъем­ник, система центрального замка
28 30А Вентилятор системы отопления, система кондиционирования
28 30А Электропривод наружного зеркала, электрический стеклоподъем­ник, система центрального замка
30 25А Система ABS автомобиля с ди­зельным двигателем, система ABS автомобиля с бензиновым двигателем
31 10А Система ABS автомобиля с бен­зиновым двигателем, система ASC, топливный насос
32 15А Система обогрева сидений
33
34 10А Система обогрева руля
35
36
37
38 5А Освещение указателя позиции рычага выбора режима работы, диагностический разъем, звуко­вой сигнал
39 8А Система надувной подушки безопасности (SRS), освещение отки­дываемого зеркала
40 5А Щиток приборов
41 5А Система надувной подушки безопасности, сигнал торможения, система поддержания постоянной скорости, модуль системы освещения
42
43 5А Бортовой монитор, радио, телефон, насос омывателя заднего стекла, стекло очис­титель заднего стекла
44 5А Многофункциональное рулевое колесо, дисплей , радио, телефон
45 8А Электропривод сматывающейся шторки заднего оконного стекла

Как ремонтировать вентилятор печки (отопителя) БМВ Е60

Профессиональный ремонт отопителя БМВ в первую очередь начинается с аппаратной диагностики. Нужно определить температурные показатели и соответствие показателей тока, достающегося от АКБ потребителям

Если «виноват» аккумулятор кроме его замены на новый, важно правильно инициализировать (прописать) оборудование

Если проблема затрагивает помпу и радиатор, а ОЖ меняли давно рекомендуется провести внеочередное обслуживание системы охлаждения. Замену водяных клапанов отопителя, в случае их окисления, нужно провести как можно быстрее, иначе может пострадать сам блок климат-контроля, точнее одна из микросхем. Именно из-за ее отказа обдув ветрового стекла и ног происходит все время горячим воздухом, независимо от регулировок.

Самый кропотливый этап замена вентилятора или реле (ежа) BMW E60 в случае их отказа. Эта манипуляция предполагает разборку консоли (подлокотника), снятие средней (передней) части торпеды, вместе с магнитолой (ССС). Аккуратная замена требует умения и специального комплекта съемников облицовки, поэтому ее выполняют не все сервисы. Если в вашем БМВ срочно нужно отремонтировать печку, причем, желательно едорого приезжайте к нам, в SportKB. Мы проводим точную диагностику, устраняем неисправности независимо от их уровня сложности, даем длительную гарантию на ремонт.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Мастер Дима Сучев
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
