Блок с плавкими предохранителями под ногами переднего пассажира (под передним пассажирским сиденьем):
| Код | Расшифровка/обозначение |
| F107 | (50A) Реле насоса впрыска вторичного воздуха (AIR) |
| F108 | (50A) Модуль управления ABS |
| F109 | (80A) Реле управления двигателем (EC), отсек с блоком предохранителей (F4 & F5) |
| F110 | (80A) Блок предохранителей-фасция 1 (F1-F12 и F22-F25) |
| F111 | (50A) Замок зажигания |
| F112 | (80A) Модуль управления лампами |
| F113 | (80A) реле регулировки положения руля / рулевой колонки, блок предохранителей-фасция 1 (F27-F30), блок предохранителей-фасция 2 (F76), модуль управления лампами, блок предохранителей-фасция 1 (F13) — с поясничной опорой |
| F114 | F114 (50A) Замок зажигания, разъем для линии передачи данных (DLC) |
Блок предохранителей в салоне bmw e65 / e66
Он находится за бардачком или как его еще называют вещевым ящиком.
Для доступа, отожмите язычок крышки вперед и откиньте. Выглядеть будет примерно так.
фото блока предохранителей бмв е65

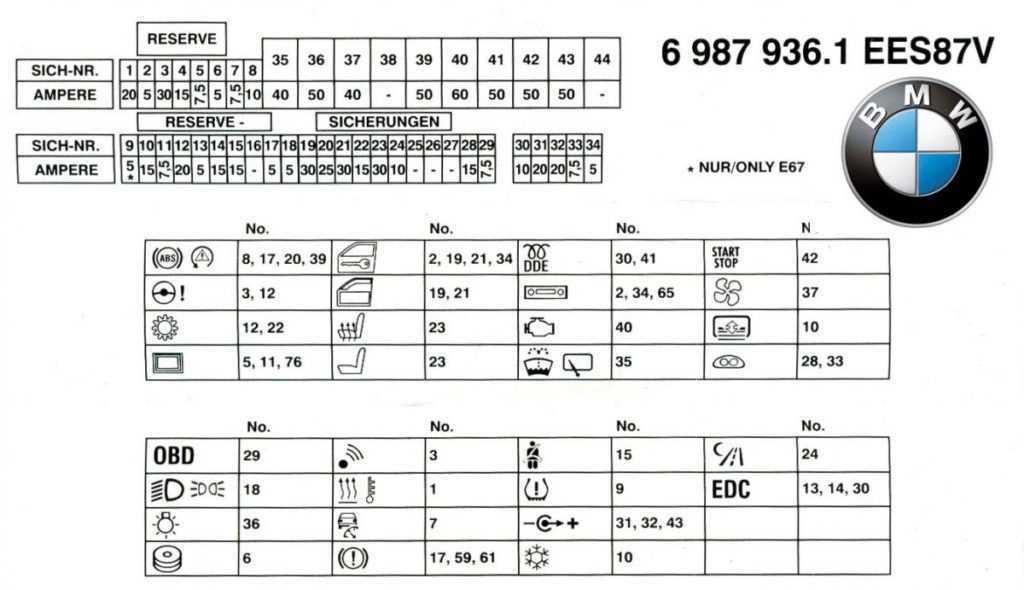

Схема
Таблица с описанием схемы на русском
| 1 | (20A) Дополнительный отопитель |
| 2 | (5A) Аудиосистема / Радио |
| 3 | (30A) |
| 4 | — |
| 5 | (7.5A) |
| 6 | CD-чейнджер |
| 7 | (7,5A) Система поддержания скорости |
| 8 | (10A) |
| 9 | (5A) Система контроля давления в шинах |
| 10 | (15A) Электронный блок управления кондиционером |
| 11 | (7,5A) |
| 12 | (20A) Блок управления электрооборудованием рулевой колонки |
| 13 | — |
| 14 | (15A) Система подвески |
| 15 | (15A) |
| 16 | — |
| 17 | (5A) |
| 18 | (5А) Блок управления корректором фар |
| 19 | (30A) Блок управления электрооборудованием левой задней двери |
| 20 | (25A) |
| 21 | (30A) Блок управления электрооборудованием левой передней двери |
| 22 | (15A) |
| 23 | (30A) Электропривод передних сидений |
| 24 | (10A) Блок управления системой ночного видения |
| 25 | — |
| 26 | — |
| 27 | — |
| 28 | (15A) Блок управления комбинацией приборов |
| 29 | (7,5A) Диагностический разъем (DLC) |
| 30 | (10A) Свечи накала |
| 31 | (20A) Прикуриватель(и) |
| 32 | (20A) Разъем(ы) зарядки |
| 33 | (7.5A) |
| 34 | (5A) |
| 35 | (40A) Очиститель лобового стекла |
| 36 | (50A) |
| 37 | (40A) Блок управления электродвигaтелем вентилятора Кондиционер/отопителя |
| 38 | — |
| 39 | (50A) Система ABS |
| 40 | (60A) Электросистема двигателя |
| 41 | (50A) |
| 42 | (50A) Блок управления замком зажигания |
| 43 | (50A) Прикуриватель |
| 44 | (50A) |
Ходовая
БМВ 7 очень чувствителен к состоянию шасси. Поэтому необходима регулярная балансировка колес и корректировка геометрии
Также обратите внимание на износ тормозов, так как многие перед продажей о состоянии данных элементов не беспокоятся. Цены на эти компоненты не заоблачные, а с заменой справится любой сервис
Компоненты подвески простые и долговечные, но не безграничные. Чаще приходится обновлять переднюю подвеску. А в автомобилях с 20-дюймовыми колесами ремонт ходовой доводится проводить каждые 20-30 тыс. км.
Масса, превышающая 2 тонны, оказывает негативное влияние на рулевую рейку. Ее восстановление нередко требуется ближе к 200 000 км.
Стабилизаторы Active Dynamic Drive довольно дороги. Если вам достанется автомобиль без них, то вы будете меньше беспокоиться в будущем.
Почему плавятся предохранители в машине
Рассмотрим почему горят предохранители в машине — наиболее частые типовые причины.
Прикуривателя
Предохранитель прикуривателя часто выходит из строя. В большинстве случаев это не связано с курением. В прикуриватель часто устанавливаются разъемы питания дополнительного оборудования (радар-детекторы, навигаторы, прочие автогаджеты), компрессор, зарядные устройства мобильной техники, разветвители и тройники сомнительного качества.
В некоторых случаях одновременное подключение нескольких гаджетов может привести к превышению максимального тока по цепи питания разъема прикуривателя.
Часто возникают такие ситуации при использовании рекламируемого дополнительного электрического обогревателя салона, питающегося от разъема прикуривателя.
Омывателя
Выход из строя данного предохранителя связан с возможным замерзанием воды в бачке и трубках системы омывателя при отрицательных и слабоположительных температурах. Нарушается подвижность привода электронасоса, в результате чего увеличивается ток, перегорает предохранитель. Для предотвращения таких ситуаций необходимо своевременно заменить воду на незамерзающую жидкость и очистить всю систему от воды.
Дворников
Выходит из строя в случае примерзания дворников к стеклу, заклинивания редуктора.Поэтому перед началом движения утром в холодное время года необходимо проверять щетки на предмет примерзания к стеклу.
Обогрева стекол и зеркал
Может перегореть вследствие замыкания электропроводки. Наиболее «слабые» места проводки – в гофрошлангах передних дверей, двери багажника, под накладкой водительского порога.
Печки
За печку обычно отвечает предохранитель номиналом от 30 Ампер. В случае износа электродвигателя печки, особенно подшипников и втулок, ток в цепи электропривода значительно увеличивается. Избежать таких ситуаций помогает своевременное проведение регламентных работ вентилятора печки.
Систем освещения
Часто перегорают, если устанавливается мощность, устанавливаются нештатные лампы, особенно ксеноновые с блоком розжига, ток потребления которых значительно выше. При увеличении номинала следует одновременно «усилять» электропроводку ламп, укладывая провода большего сечения.
Системы охлаждения двигателя
Выходят из строя при увеличении тока потребления электровентилятора радиатора по причинам:
- попадания посторонних предметов в область вращения лопастей вентилятора;
- износа электродвигателей вентилятора;
- выработке смазки двигателей.
Блока управления двигателем
Их перегорание приводит к отказу запуска двигателя. По этой причине водитель должен знать, где расположены предохранители, обслуживающие блок управления двигателем. Практически половина всех неисправностей, связанных с отказом запуска двигателей, определяется их перегоранием.
Электроусилителя руля
Системы электроусилителя руля все чаще применяются в автомобилях. Электропривод электроусилителя потребляет большой ток, при повышенных нагрузках предохранители часто выходят из строя.
Электрических стояночных тормозов
Электрические стояночные тормоза некоторых моделей автомобилей (например, VW PASSAT B6) головная боль многих автовладельцев. Электропривод стояночных тормозов находится в «неуютном» месте возле колес.
Это способствует механическому разрушению корпуса, попаданию внутрь влаги и грязи, как следствие, заклиниванию двигателя, перегоранию предохранителей по цепям питания.
Системы ABS
В результате износа насоса увеличивается ток, перегорает предохранитель системы ABS. Это приводит к неработоспособности антиблокировочной системы тормозов, особенно нужной при плохом состоянии дорожного покрытия.
Центрального замка, стеклоподъемников
Приводы центрального замка, стеклоподъемников часто заклинивают, в результате чего перегорают предохранители. Проблемным также является замыкание проводки в гофрошланге электропроводки дверей.
Диагностика автомобилей
У автомобилей BMW e39, e53, e46, а также у многих других есть множество датчиков и прочих электрических устройств, о поломке которых можно узнать при помощи диагностики. Проверку авто на предмет ошибок можно произвести как на специализированной станции ТО, так и своими силами в домашних условиях. К сожалению, данная процедура стоит недешево на СТО, так что тем автовладельцам, которые решили произвести проверку своего бортового компьютера самостоятельно, эта инструкция пригодится.
Чтобы проверить свое транспортное средство самостоятельно, вам потребуется:
- Персональный компьютер или ноутбук (лучше выбрать второе, так как он более компактный), в котором должен присутствовать COM-порт.
- Диагностическое оборудование, в частности — сканер Inpa или Carsfot. Первый получил признание среди отечественных автомобилистов: на российских и украинских СТО редко где можно встретить другое оборудование, в основном используется Inpa. Средняя стоимость этого оборудования в России составляет от 3 500 до 5 000 рублей, на Украине — от 1 200 до 2 500 гривен.
- Com-кабель.
- Официальное диагностическое программное обеспечение (в основном для автомобилей BMW используется утилита DIS).
Итак, вам нужно подключить диагностическое оборудование Inpa к ноутбуку, на котором должна быть установлена программа DIS и к бортовому компьютеру вашего BMW. Установив правильно программное обеспечение, можно приступать к проверке БК (бортового компьютера) на предмет наличия неисправностей. Но проверка автомобиля — это только первый шаг к ликвидации ошибки. При диагностике на экране ноутбука будут появляться определенные коды, которые свидетельствуют о наличии той или иной поломки. Как же разобраться в них?
Электрика БМВ 7 серии Е65
Конструкция бортовой электроники сложная и запутанная. Мультимедийные шины имеют множество контроллеров и блоков управления, причем по каждому блоку на двери и сиденье. В течение периода владением BMW E65 владельцы отмечают, что многие блоки управления начинают глючить, а после совсем выходят из строя.
Новые детали электрооборудования стоят баснословных денег, поэтому ЭБУ часто приобретаются на разборках. Приходится сталкиваться с обрывом подкапотной проводки и неисправностью шины стартера и генератора, где второй работает постоянно в максимальной загрузке.
Для решения многих вопросов по электрооборудованию необходимо дилерское программное обеспечение и сканеры. Без грамотного электрика не обойтись.
Основной блок предохранителей в салоне бмв е30
Он находится за вещевым ящиком (еще его могут называть бардачком). Для доступа необходимо открыть 2 фиксатора и сдвинуть защитную крышку.
Внешне выглядеть должно так.
Слева вверху должна располагаться брошюра с точным описанием предохранителей.
Подробное обозначение (нумерация с лева на право, одни из вариантов)
| F1 | (50А) Электронный блок управления ABS |
| F2 | (60А) |
| F3 | (40А) Резистор электродвигателя вентилятора отопителя |
| F4 | — |
| F5 | (50А) Блок управления освещением |
| F6 | (50А) Блок управления освещением |
| F7 | (50А) |
| F8 | (60А) |
| F9 | (60А) |
| F10 | (30А) |
| F11 | (5А) |
| F12 | (30А) |
| F13 | (30А) Блок управления раздаточной коробкой |
| F14 | (30А) Электропривод сиденья |
| F15 | (5А) |
| F16 | (30А) Реле электродвигателя очистителя лобового стекла |
| F17 | (5А) Блок управления электрооборудованием рулевой колонки |
| F18 | (30А) |
| F19 | — |
| F20 | (20А) Дополнительный отопитель |
| F21 | (30А) Электропривод сиденья |
| F22 | (30А) |
| F23 | — |
| F24 | (30А) |
| F25 | (30А) Электронный блок управления ABS |
| F26 | (20А) — |
| F27 | (30А) |
| F28 | (20А) Блок управления электрооборудованием рулевой колонки |
| F29 | (10А) |
| F30 | (20А) Топливный насос |
| F31 | (30А) Электропривод сиденья |
| F32 | (10А) |
| F33 | (30А) Электропривод сиденья |
| F34 | (20А) Мультимедийный блок управления |
| F35 | (5А) Система навигации |
| F36 | (7,5А) |
| F37 | (5А) Телефон |
| F38 | (5А) CD-чейнджер |
| F39 | — |
| F40 | (10А) DVD-чейнджер |
| F41 | (7,5А) Блок управления комбинацией приборов |
| F42 | — |
| F43 | — |
| F44 | — |
| F45 | — |
| F46 | — |
Блок предохранителей в салоне bmw e65 / e66
Находится он за бардачком или как его еще называют бардачком.
Чтобы получить доступ, сдвиньте язычок крышки вперед и снимите крышку. Это будет выглядеть примерно так.
Схема
Таблица с описанием схемы на русском языке
| один | (20А) Дополнительный обогреватель |
| два | (5A) Звук/Радио |
| 3 | (30А) |
| 4 | — |
| 5 | (7,5 А) |
| 6 | CD-чейнджер |
| 7 | (7.5А) Круиз-контроль |
| восемь | (10А) |
| девять | (5A) Система контроля давления в шинах |
| десять | (15А) Электронный блок управления кондиционером |
| 11 | (7,5 А) |
| 12 | (20A) Электрический блок управления рулевой колонки |
| тринадцать | — |
| 14 | (15A) Система подвески |
| пятнадцать | (15А) |
| шестнадцать | — |
| 17 | (5А) |
| Восемнадцать | (5А) Блок управления корректором фар |
| девятнадцать | (30A) Блок управления питанием левой задней двери |
| двадцать | (25А) |
| 21 | (30A) Блок управления электроприводом левой передней двери |
| 22 | (15А) |
| 23 | (30А) Передние сиденья с электроприводом |
| 24 | (10А) Блок управления ночным видением |
| 25 | — |
| 26 | — |
| 27 | — |
| 28 | (15А) Блок управления комбинации приборов |
| 29 | (7,5 А) Диагностический разъем (DLC) |
| 30 | (10А) Свечи накаливания |
| 31 | (20A) Прикуриватель(и |
| 32 | (20A) Разъем(ы) для зарядки |
| 33 | (7,5 А) |
| 3. 4 | (5А) |
| 35 | (40А) Стеклоочиститель |
| 36 | (50А) |
| 37 | (40A) Блок управления электровентилятором отопителя/кондиционера |
| 38 | — |
| 39 | (50А) Система АБС |
| 40 | (60А) Электрическая система двигателя |
| 41 | (50А) |
| 42 | (50А) Блок управления замком зажигания |
| 43 | (50А) Прикуриватель |
| 44 | (50А) |
Предохранители бмв е30 (3 серии)
BMW E30 — являлся второй моделью 3 серии БМВ. Выпускался в 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992 а универсалы еще и до 1993 году. Мы расскажем Вам где находятся предохранители в бмв е30. Представим схему главного блока реле и предохранителей с расшифровкой.
Предохранители и реле BMW e30
Блок предохранителей (распределительная коробка) с запасными предохранителями, реле и пластмассовым пинцетом находится в моторном отсеке слева, около лобового стекла.
Снимите крышку блока предохранителей и используйте пластиковый пинцет, чтобы вытащить предохранитель, который не работает. Перегоревший предохранитель может выделятся расплавленной полосой внутри прозрачной пластиковой крышки и должен быть заменён.
Общая схема блока предохранителей
Описание предохранителей
1. 7,5 Левая фара дальнего света2. 7,5 Правая фара дальнего света3. 15 Электродвигатель дополнительного вентилятора системы охлаждения двигателя (на малой частоте вращения)4. 15 Указатели поворота5. 25(30) Электродвигатели стеклоочистителя, омывателя и фароочистителей6. 7,53 Лампы стоп-сигнала. Программируемый регулятор скорости движения (круиз-контроль)7. 15 Звуковые сигналы8. 25(30)2 Элемент обогрева заднего стекла9. 7,5(15) Электрооборудование карбюраторных двигателей. или Лампы света заднего хода. (Электрооборудование карбюраторных двигателей. Лампы света заднего хода. Указатель включенной передачи автоматической КПП)10. 7,5 Контрольные приборы. Бортовой компьютер или Контрольные приборы. Бортовой компьютер. Лампы света заднего хода11. 15 Электрический топливный насос. Электродвигатель топливо закачивающего насоса12. 15 Радиоприемник. Бортовая система контроля. Контрольные приборы13. 7,5 Левая фара ближнего света14. 7,5 Правая фара ближнего света15. 7,5 Задние фонари (лампы противотуманного света)16. 15 Элемент обогрева сиденья водителя17. 25(30)2 Электропривод люка в крыше18. 30 Электродвигатель дополнительного вентилятора системы охлаждения двигателя (на рабочей частоте вращения)19. 15(30)2 Электродвигатель и элемент обогрева наружного зеркала заднего вида20. 30 Электродвигатель вентилятора отопителя. Система кондиционирования воздуха21. 7,5 Плафоны освещения салона. Лампа освещения вещевого ящика. Переносная лампа. Часы. Радиоприемник (устройство запоминания станций). Бортовой компьютер22. 7,5 Лампы габаритного света в левой фаре, левом заднем фонаре23. 7,5 Лампы габаритного света в правой фаре, правом заднем фонаре. Лампы освещения приборов. Фонари освещения номерного знака24. 15 Указатели поворота в режиме аварийной сигнализации25. Резервный26. Резервный27. 25-30 Система блокировки замков. Элементы обогрева замков дверей. Противоугонная система Система блокировки замков дверей. Элементы обогрева замков дверей. Противоугонная система. Зуммер бортового компьютера28. 25(30)2 Прикуриватель. Электропривод антенны. Электродвигатель дополнительного отопителя29. 7,5 Левая противотуманная фара30. 7,5 Правая противотуманная фара
Описание реле
- Реле нормальной скорости / резервное;
- Звуковой сигнал;
- Реле дальнего света;
- Реле ближнего света;
- Неиспользуемое;
- Реле высокой скорости / резервное;
- Резервное;
- Реле противотуманных фонарей;
- Резервное;
- Стеклоочиститель.
Видео о замене предохранителя на BMW E30 (3 series).
Блок с предохранителями в багажнике BMW E66 / E65
Откиньте правую боковую панель, взявшись за ручку вверху. Актуальная спецификация предохранителей приведена на внутренней стороне панели.
Обозначение на русском
| 51 | (15A) Реле обогревателя лобового стекла |
| 52 | (15A) Холодильник |
| 53 | (5A) |
| 54 | (5A) Блок управления системы дистанционного управления центральным замком и запуска двигателя |
| 55 | (30A) Блок управления подогревом заднего сиденья |
| 56 | (30A) Электропривод передних сидений |
| 57 | (15A) |
| 58 | (30A) Блок управления электрооборудованием правой передней двери |
| 59 | (5A) Блок управления стояночным тормозом |
| 60 | (30A) Блок управления электрооборудованием правой задней двери |
| 61 | (30A) Блок управления стояночным тормозом |
| 62 | (30A) Компрессор системы активной подвески |
| 63 | (20A) Блок управления электроприводом люка |
| 64 | — |
| 65 | (30A) Радио |
| 66 | (20A) Разъем электрооборудования прицепа |
| 67 | — |
| 68 | — |
| 69 | — |
| 70 | — |
| 71 | (5A) |
| 72 | (7,5) Блок управления подвеской |
| 73 | (15A) Топливный насос |
| 74 | — |
| 75 | (30A) Подогрев сидений |
| 76 | (10A) Навигационная система /ДВД |
| 77 | (5A) Кондиционирование сидений |
| 78 | (30A) Подогрев сидений |
| 79 | (10A) Телефон |
| 80 | — |
| 81 | (50A) Блок управления приводом открывания/закрывания крышки багажника |
| 82 | — |
| 83 | (40A) |
| 84 |
Освещение
Лампочки, Лампа фары, Галогеновые лампы, Ксеноновые лампы, Диодные лампы, Лампа Птф, Лампа заднего Птф, Лампа заднего фонаря, Лампа тормоза, Лампочка подсветки номера, Лампочка стоп сигнала, Лампа заднего хода, Лампочка габаритов, Лампочка поворотника, Лампа панели приборов, Лампа багажника, Лампа подкапотная, Лампа освещения салона, Лампа подсветки печки, Фара, Фара левая, Фара правая, Фара ксенон, Омыватель фар, Насос омывателя фар, Форсунка омывателя фар, Корректор фар, Дополнительная фара, Фара искатель, Блок розжига фары, Датчик дорожного просвета, Крепление фары, Крышка фары, Отражатель фары, Светодиодная фара, Стекло фары, Противотуманка (ПТФ), Противотуманная фара, Крепление Птф, Противотуманный фонарь, Рамка Птф, Задний фонарь, Фонарь заднего хода, Стоп сигнал, Ходовые огни, Габаритные огни, Отражатель (катафот), Боковой габарит, Стояночные огни, Поворотник, Боковой поворотник, Задний поворотник, Передний поворотник, Повторитель, Плафоны, Подсветка номера, Подсветка багажника, Подсветка двери, Подсветка двигателя, Подсветка панели приборов, Подсветка салона, Проблесковый маячок
Трансмиссия
Самый большой камень преткновения в BMW 7 – это автоматическая коробка передач ZF. Говорят, что БМВ в буквальном смысле ее сжигает. Но на самом деле причина кроется в обслуживании коробки. Производитель утверждает, что рабочего объема масла достаточно для «пожизненного» использования. Наверное, вы себе представляете, что там останется после 200 000 км пройденных на одном масле – сплошной «металлолом». Механики рекомендуют менять смазку каждые три года или 60 000 км. Для своего душевного спокойствия лучше провести данную процедуру сразу же после покупки. Благодаря этому автомат продержится гораздо дольше, но вы должны понимать, что он не бессмертен. Некоторые BMW имели проблемы с коробкой, так и не достигнув рубежа 100 000 км. А это дурной знак!
Во время тест-драйва БМВ 7 обратите внимание, как происходит переключение на одну-две передачи вниз. Некоторые коробки не хотят переключаться на пониженную, а у других смена скоростей происходит с толчками
Вы даже можете услышать металлический удар, как будто в вас кто-то сзади въехал. При переключениях вверх также не должно быть никаких грубых толчков. Однако небольшие подергивания при переключениях вниз в ручном режиме вполне допустимы.
В случае ремонта автомата придется расстаться с суммой, превышающей 60-80 тысяч рублей.
Блок предохранителей в салоне bmw e65 / e66
Он находится за бардачком или как его еще называют вещевым ящиком.
p, blockquote 4,0,1,0,0 —>
p, blockquote 5,0,0,0,0 —>
Для доступа, отожмите язычок крышки вперед и откиньте. Выглядеть будет примерно так.
p, blockquote 6,0,0,0,0 —>
Схема
p, blockquote 8,1,0,0,0 —>
p, blockquote 9,0,0,0,0 —>
Таблица с описанием схемы на русском
p, blockquote 11,0,0,0,0 —>
| 1 | (20A) Дополнительный отопитель |
| 2 | (5A) Аудиосистема / Радио |
| 3 | (30A) |
| 4 | — |
| 5 | (7.5A) |
| 6 | CD-чейнджер |
| 7 | (7,5A) Система поддержания скорости |
| 8 | (10A) |
| 9 | (5A) Система контроля давления в шинах |
| 10 | (15A) Электронный блок управления кондиционером |
| 11 | (7,5A) |
| 12 | (20A) Блок управления электрооборудованием рулевой колонки |
| 13 | — |
| 14 | (15A) Система подвески |
| 15 | (15A) |
| 16 | — |
| 17 | (5A) |
| 18 | (5А) Блок управления корректором фар |
| 19 | (30A) Блок управления электрооборудованием левой задней двери |
| 20 | (25A) |
| 21 | (30A) Блок управления электрооборудованием левой передней двери |
| 22 | (15A) |
| 23 | (30A) Электропривод передних сидений |
| 24 | (10A) Блок управления системой ночного видения |
| 25 | — |
| 26 | — |
| 27 | — |
| 28 | (15A) Блок управления комбинацией приборов |
| 29 | (7,5A) Диагностический разъем (DLC) |
| 30 | (10A) Свечи накала |
| 31 | (20A) Прикуриватель(и) |
| 32 | (20A) Разъем(ы) зарядки |
| 33 | (7.5A) |
| 34 | (5A) |
| 35 | (40A) Очиститель лобового стекла |
| 36 | (50A) |
| 37 | (40A) Блок управления электродвигaтелем вентилятора Кондиционер/отопителя |
| 38 | — |
| 39 | (50A) Система ABS |
| 40 | (60A) Электросистема двигателя |
| 41 | (50A) |
| 42 | (50A) Блок управления замком зажигания |
| 43 | (50A) Прикуриватель |
| 44 | (50A) |
Как проверить исправность реле?
Самый простой способ проверки реле — замена его на заведомо исправное. Таким образом обычно проверяют реле на станциях техобслуживания. Однако в домашних условиях не всегда можно быстро достать нужные реле, поэтому рекомендуется следующий способ проверки так называемых рабочих реле, к которым относятся, например реле включения основных и противотуманных фар:
- Выньте реле из разъема.
- Прежде всего проверьте с помощью пробника, присутствует ли напряжение на контакте 30 разъема реле. Для этого присоедините пробник к массе и коснитесь щупом контакта 30 на разъеме. При наличии напряжения светодиод пробника загорится. Если светодиод не горит, найдите и устраните обрыв в цепи между положительным выводом аккумуляторной батареи и контактом 30 разъема реле.
- Сделайте перемычку из отрезка изолированного провода, зачистив его концы
- С помощью изготовленной перемычки соедините контакт 30 разъема реле (на нем постоянно присутствует напряжение аккумуляторной батареи) с контактом 87.
- Если при установке перемычки соответствующая цепь замкнется (например, загорится дальний свет), то соответствующее реле исправно.
- Если цепь не замыкается (например, дальний свет по-прежнему не включается), найдите и устраните обрыв в цепи между контактом 87 разъема реле и соответствующим потребителем.
- При необходимости установите новое реле
Проверка бензонасоса и проводки в бмв е39
Топливная помпа находится в баке. Для доступа к ней необходимо снять нижнюю часть заднего дивана. Спинку можно не трогать, она не будет мешать. Бензонасос следует закрыть металлической крышкой с резиновым уплотнителем. Она крепится 3 винтами. Открутить их можно с помощью крестообразной отвертки.
Под крышкой к насосу идёт два шланга и провода. Для проверки проводки можно использовать мультиметр или простой тестер из лампочки на 12 вольт. Отключаем фишку. Подключаем тестер к двум самым толстым проводам и пробуем крутить стартер. Если лампочка зажглась, то с проводкой всё в порядке – надо менять топливный насос.
Почему не греет печка БМВ Е60: причины
- Сгорел вентилятор. Электромоторчик с двойной крыльчаткой может не подавать предварительно признаков неисправности однажды он просто не включится.
- Стерлись щетки моторчика вентилятора это обычно происходит к пробегу 200 т. км, и более. Неисправность предваряется усилением шума работы, задолго до поломки.
- Критический разряд или снижение емкости аккумулятора тка не хватает всем потребителям и вентилятор печки, как второстепенный узел, ограничивается в электропитании.
- Отказал интеллектуальный датчик АКБ (на минусовой клемме) обычная неисправность для холодного времени года.
- Неисправно реле выходного каскада вентилятора (ЕЖ) регулятор оборотов. Деталь идет под замену она не ремонтопригодна.
Привод
Приводной вал, Шрус (граната), Шрус наружный, Шрус внутренний, Шрус правый, Шрус левый, Пыльник шруса, Трипоид, Гайка шруса, Стопорное кольцо, Кардан, Крестовина, Подвесной подшипник, Карданный подшипник, Эластичная муфта, Мост, Передний мост, Задний мост, Редуктор моста, Подшипник редуктора, Сальник редуктора, Дифференциал, Датчик полного привода, Муфта халдекс, Подшипник дифференциала, Сальник дифференциала, Сателлиты, Подшипник моста, Полуось, Подшипник полуоси, Сальник моста, Хвостовик моста, Подшипник хвостовика, Осевой подшипник, Раздатка, Раздаточная коробка, Сальник раздатки, Подшипник раздатки, Цепь раздатки
Предохранители бмв е38 и блоки реле с описанием и расположением всех элементов
BMW E38 — автомобиль предоставляющий 3-е поколение 7 серии компании бмв. Выпускалась данная модель в 1994, 1995, 1996, 1997, 1998, 1999, 2000 и 2001 годах. За это время автомобиль прошел один рестайлинг. Мы рассмотрим места расположения и подробное описание предохранителей бмв е38 со схемами на русском языке.
Блок предохранителей под капотом bmw e38
Данный блок находится справа сзади моторного отсека.
Там же (на пластиковой коробке) нанесена актуальная информация о предохранителях для вашей модели бмв. Мы же представляем общую информацию, которая может отличатся и зависит от комплектации и года выпуска.
Таблица с описанием
| 1 | ||
| 2 | ||
| 3 | Стеклоочистители | 30 |
| 4 | Очиститель фар + омыватель ветрового стекла | 30 |
| 5 | Сигнал | 15 |
| 6 | Интерьер + ходовые огни огни + омыватель ветрового стекла | 20 |
| 7 | Кондиционирование | 7,5 |
| 8 | Регулируемое наружное зеркало + Центральная система блокировки + Электро подъёмники для окна | 30 |
| 9 | Вспомогательный вентилятор | 20 |
| 10 | Автоматическое управление стабильностью | 25 |
| 11 | Кондиционер + Вспомогательный вентилятор + Подогреватель заднего стекла + Подогрев ветрового стекла + Подогреватель нагревателя | 15 |
| 12 | Регулировка рулевой колонки | 15 |
| 13 | (-) | (–) |
| 14 | (-) | (–) |
| 15 | Регулировка сиденья водителя + рулевой колонки | 30 |
| 16 | Подогрев пассажирского сидения + солнцезащитная шторка | 30 |
| 17 | (-) | 10 |
| 18 | (-) | 5 |
| 19 | (-) | 5 |
| 20 | Кондиционер + Вспомогательный вентилятор] + Подогреватель заднего стекла + Подогрев ветрового стекла + Подогреватель нагревателя | 5 |
| 21 | Открывание для гаражных ворот + Накладные расходы | 5 |
| 22 | Управление двигателем | 10 |
| 23 | Щиток приборной панели + модуль света | 5 |
| 24 | Управление двигателем | 5 |
| 25 | (-) | (–) |
| 26 | Сигнал + Приборная панель + модуль света | 5 |
| 27 | Многофункциональный информационный дисплей | 5 |
| 28 | Радиоуправление + Стеклоочистители | 5 |
| 29 | Центральная система блокировки + Подъемник для окна | 30 |
| 30 | Нагревательные шайбы + подогрев ветрового стекла [w / 20] | 10 |
| 31 | Регулируемое наружное зеркало + Центральная система блокировки + Электро подъём для окон | 30 |
| 32 | Дополнительный вентилятор кондиционера | 30 |
| 33 | ABS | 25 |
| 34 | Вспомогательный вентилятор | 30 |
| 35 | (-) | (–) |
| 36 | Обогрев рулевого колеса | 10 |
| 37 | (-) | (–) |
| 38 | Вспомогательный вентилятор | 5 |
| 39 | Подогрев сидений | 15 |
| 40 | 5 | |
| 41 | Щиток приборной панели + модуль света | 5 |
| 42 | розетка зарядного устройства (прикуриватель) | 7,5 |
| 43 | Подушка безопасности | 5 |
| 44 | Иммобилизация | 5 |
| 45 | Подушка безопасности | 5 |
| 46 | Встроенный монитор + Радио + Телефон | 5 |
| 47 | Многофункциональное рулевое колесо + многофункциональный информационный дисплей | 5 |
| 48 | Регулировка заднего сиденья + Сдвигаемая шторка | 10 |
Он располагается за вещевым ящик. Тут расположены реле вентилятора, компрессора и прочие элементы.
Блок с предохранителями и реле в багажнике бмв е38
Находится он справа в багажном отделении над акб под обшивкой.
Описание
| Реле независимого отопителя | |
| Реле основных цепей зажигания | |
| Реле топливного насоса | |
| Реле обогревателя заднего стекла | |
| 49 | (15А) Система независимой вентиляции |
| 50 | (15А) Независимый отопитель |
| 51 | (20А) Люк |
| 52 | (30А) Предохранитель прикуривателя бмв е38 |
| 53 | (20А) Электропривод заднего сиденья |
| 54 | — |
| 55 | (7,5А) Очистители лобового стекла, усилитель рулевого управления |
| 56 | (15А) Противоугонная система |
| 57 | (15А) Топливный насос |
| 58 | (5А) Противоугонная система, центральный замок |
| 59 | (30А) Обогреватель заднего стекла |
| 60 | — |
| 61 | (20А) Электродвигатель вентилятора кондиционера — задний |
| 62 | (5А) Внутреннее зеркало заднего вида |
| 63 | (15А) Подогреватель заднего сиденья |
| 64 | (5А) Система парковки |
| 65 | (15А) Система управления подвеской |
| 66 | (5А) Прикуриватель |
| 67 | — |
| 68 | (5А) Электродвигатель вентилятора кондиционера — задний |
| 69 | (30А) Навигационная система, аудиосистема |
| 70 | (10А) Телефон |
| 71 | — |
| 72 | — |
| 73 | — |
| 74 | — |
| 75 | — |
| 76 | — |
| 77 | — |
Дополнительная информация
Одна из частых проблем данной серии, это не работающие дворники. Вот пример ремонта. Там же можете посмотреть места расположения блока с предохранителями.
Нужно больше информации, про автомобиль е38, скачайте оригинальную инструкцию по эксплуатации бмв.
Заключение
Не стоит сильно беспокоиться о дальнейшей судьбе BMW 7, если вы его тщательно проверили. Такие автомобили покупают, прежде всего, для души. Поэтому, как правило, автолюбители морально готовы к дорогим поломкам и имеют в запасе небольшое количество денег — на всякий случай. Но сумма должна быть весомой. Ведь за один только ремонт коробки с вас могут попросить 2 000 долларов. Необходимо смириться и с большим расходом топлива – 12-14 л/100 км. Не думайте, что на обслуживании такого автомобиля можно сэкономить. Скорей всего, максимум, с чем вы справитесь – это замена масла и фильтров. Помните, БМВ 7 любит внимательного и щедрого владельца.
