Точки подключения сигнализации на автомобиль DAEWOO NUBIRA 2001-2002

Цепь Цвет Расположение Дополнительно
12 Вольт Красный (+) Жгут замка зажигания
Зажигание Желтый (+) Жгут замка зажигания
Зажигание 2 Н/Д
Зажигание 1 Розовый (+) Жгут замка зажигания
Зажигание 2 Н/Д
Зажигание 3 Н/Д
АСС 1 Оранжевый (+) Жгут замка зажигания
АСС 2 Розовый (+) Жгут замка зажигания
Наличие ключа Н/Д
Габаритные огни ( — ) Белый (-) Переключатель света фар
Габаритные огни ( + ) Фиолетовый (+)илиКоричневый/Белый (+) Водительская кик панель
ЦЗ Закрытие LT.Синий/Белый (TYPE B), ATC Module, PIN 2,
ЦЗ Открытие Желтый (TYPE B), ATC Module, PIN 1,
LOCK MOTOR WIRE Н/Д
Двери Белый (-) Водительская кик панельилиATC Module, PIN 8,
Вежливая подсветка Use Двери (Requires 775 Relay)
Открытие багажника Н/Д
Раздвижная дверь Н/Д
Сигнал Черный (-) Жгут рулевой колонки
Тахометр Белый (AC) PCM,Разъем C, PIN 10,
WAIT TO START LIGHT Н/Д
Тормоз Желтый (+) Педаль тормоза
Отключение штатной сигнализации LT. Зеленый (-) ATC Module, PIN 7,
ANTI-THEFT Н/Д

Сигнализация на Nexia R3 — Равон

Точки подключения на новую Нексию Р3 с 2021 года — Равон с двигателем 1.5 литра

Демонтаж пластиковых панелей салона Равон Р3

На данном Равон Р3 присутствует высокоскоростная шина CAN. Подключиться к ней можно на OBD разъеме.

Подключение датчиков открытия дверей и включения стояночного тормоза

Подключение можно произвести в белом разъеме левой передней кик-панели.

В случае подключения к CAN – шине Нексия статус включения датчика ручного тормоза присутствует в CAN. Специального подключения в этом случае не требуется.

Для управления отпиранием и запиранием замков всех дверей необходимо установить дополнительный электропривод в водительскую дверь и соединить его тягу с механизмом замка. Дополнительный электропривод управляется от блока устанавливаемой охранной системы и приводит в движение механизм замка водительской двери. Синхронно с замком водительской двери отпираются и запираются замки других дверей.

Управление дополнительным электроприводом замка водительской двери происходит с помощью силовых реле. Для подключения можно использовать как реле релейного модуля, так и дополнительные реле.

Провода датчика нажатия педали тормоза и управления аварийной сигнализацией располагаются в разъемах левой передней кик-панели.

Зеленый провод в синем разъеме – (+12 В) при нажатии на педаль тормоза.

Провода управления аварийной сигнализацией располагаются в желтом разъеме.

Синий провод – (+12В) – включение левых указателей поворота; Голубой провод – (+12В) – включение правых указателей поворота.

Датчик открытия багажника можно подключить к серо/белому разъему, который располагается в багажном отсеке.

На серо/белом проводе появляется (-) «масса» при открытии крышки багажника.

На автомобиле данной комплектации отсутствует датчик открытия капота. Поэтому необходимо установить дополнительный концевой выключатель, который замыкается на (-) «массу» при открытии капота.

Датчик генератора можно подключить на разъеме, который располагается на моторном щите, со стороны салона над педальным узлом.

На коричневом проводе появляется (+12 В) при запуске двигателя.

Для управления отпиранием замка багажника можно подключиться к коричневому проводу, проходящему над левым порогом. В жгуте несколько проводов данной расцветки, поэтому перед подключением необходимо убедиться в правильности определения. На нужном проводе присутствует (-) «масса» и появляется (+12В) при нажатии на салонную кнопку отпирания замка багажника.

Автозапуск Равон Р3

Для реализации функции автоматического запуска двигателя , необходимо подключиться к силовым проводам замка зажигания. Назначение проводов замка зажигания

Для обхода штатного иммобилайзера необходимо подключиться параллельно к черно/белому проводу разъема антенны замка зажигания

Питание (+12 В) можно взять с красно/черного провода замка зажигания

Понравился материал? Будем благодарны за оценку и комментарий Оценка статьи

Дэу Нексия принципиальные электрические схемы

Помимо этого очень необходимо такое дополнение, как центральный замок. Да, схема подключения сигнализации на дэу нексия во всех сигнализациях эта опция идет в базе.

Необходимость заключается в том, что при нажатии на кнопку включения охранной системы, блокируются все двери или не все, все зависит от покупателячто позволяет сэкономить время на проверке и закрывании дверей.

Также, дабы уменьшить в разы вероятность и риск угона автомобиля — устанавливают охранно-поисковую систему в сигнализацию.

Это существенно увеличивает шансы на поимку вора, если, конечно же, он взломает охранную систему автомобиля, что очень маловероятно. Что такое иммобилайзер и нужен ли он вообще Начнем с того, что же это.

Схема электрическая замка зажигания, стартера, генератора Daewoo Nexia (Дэу Нексия) с 94 г.в

Иммобилайзер — противоугонный прибор, который в настоящее время очень востребован. Ведь часто, оглядываясь на автомобили Daewoo Nexia, вор ошибочно предполагает, что если он её взломает, то ничего не произойдет. Речь о том, что как раз на автомобили такого класса, как Nexia необходимо ставить иммобилайзер.

Подобная функция защиты авто существенно сократит шансы на угон. Точнее говоря, сведет их до 0. H1 — звуковой сигнал; Н2 — цифровые часы; Н3 — комбинация приборов; Н4 — спидометр с электронным приводом; Н5 — тахометр; Н6 — указатель уровня топлива в баке; Н7 — указатель температуры охлаждающей жидкости. К1 — реле вентилятора отопителя максимальная скорость ; К2 — реле вентилятора системы охлаждения большая скорость ; К3 — реле топливного схема подключения сигнализации на дэу нексия К4 — реле противотуманных фар; К5 — реле габаритного освещения; К6 — реле фар; К7 — реле указателей поворота; К8 — мелодичный сигнал; К9 — реле-таймер обогревателя заднего стекла; К10 — реле стеклоочистителя.

схема подключения сигнализации на дэу нексия

Электрические схемы Дэу Нексия N100-N150

М1 — электродвигатель вентилятора отопителя; М2 — электродвигатель вентилятора системы охлаждения; М3 — стартер; М4 — топливный насос; М5 — насос стеклоомывателя; М6 — электродвигатель стеклоочистителя. Р1 — датчик скорости движения автомобиля; Р2 — датчик температуры охлаждающей жидкости для ЭБУ ; Р3 — датчик абсолютного давления во впускном трубопроводе; Р4 схема подключения сигнализации на дэу нексия датчик положения дроссельной заслонки; Р5 — датчик концентрации кислорода неэтилированный бензин либо Р — датчик концентрации кислорода этилированный бензин ; Р6 — датчик температуры воздуха во впускном трубопроводе.

R1 — резисторы электродвигателя вентилятора отопителя; R2 — схема подключения сигнализации на дэу нексия электродвигателя вентилятора системы охлаждения; R3 — прикуриватель; R4 — обогреватель заднего стекла; R5 — регулятор режима работы стеклоочистителя; R6 — датчик уровня топлива в баке; R7 — схема подключения сигнализации на дэу нексия температуры охлаждающей жидкости для указателя ; R8 — датчик уровня жидкости в бачке стеклоомывателя.

S1 — переключатель скорости вентилятора отопителя; S2 — термовыключатель вентилятора системы охлаждения; S3 — датчик работы вентилятора системы охлаждения; S4 — замок зажигания; S5 — датчик аварийного давления масла; S6 — включатель противотуманных фар; S7 — включатель задних противотуманных фонарей; S8 — подрулевой переключатель света фар; S9 — центральный выключатель освещения; S10 — кнопка включения звукового сигнала; S11 — выключатель освещения перчаточного ящика; S12—S15 — дверные выключатели освещения салона; S16 — выключатель стоп-сигналов; S17 — выключатель фонарей заднего хода; S18 — выключатель аварийной сигнализации; S19 — подрулевой переключатель указателей поворота; S20 — выключатель замка ремня безопасности; S21 — выключатель замка багажника; S22 — выключатель замка топливного лючка; S23 — выключатель обогревателя заднего стекла; S24 — подрулевой переключатель стеклоочистителя; S25 — выключатель сигнализатора стояночного тормоза; S26 — датчик уровня тормозной жидкости.

Центральный замок дэу нексия

Многие владельцы легковых автомобилей Дэу Нексия сталкиваются с проблемной работой центрального замка. Особые проблемы вызывает эксплуатация этого автомобиля в холодное время года, когда водитель не может открыть двери ни дистанционно, при помощи нажатия на кнопку сигнализации, ни поворотом ключа в личинке замков передних дверей.

Дело заключается в том, что при малейшем износе уплотнительной резинки боковых стёкол, вода начинает проникать внутрь двери, и прямиком попадет на дверной замок, в результате чего, он намокает. Если на улице температура воздуха после остановки автомобиля опустится даже слегка ниже 0 градусов, то непросохший замок замерзает. В зависимости от того где и какой толщины на деталях самого замка был слой льда, электродвигателю не хватает силы его открыть, хотя иногда это удаётся сделать с 3-4 попытки.

Исправить эту ошибку конструкторов можно только путём снятия внутренней облицовки двери и установкой над замком «козырька» из подручных материалов, таких как жесть, пластиковая бутылка и т.д. В этом случае «козырёк» будет отводить воду и тогда замок останется сухим.

Бывают случаи, когда при снятии с сигнализации центральный замок открывает только дверь водителя, а для того чтобы открыть все остальные двери водителю понадобится поднять вверх «солдатик» и только тогда они откроются. Причиной этой неисправности становится направляющая, которая идёт от «солдатика» и тяги электрического замка. Она либо соскочила, с предназначенного ей места, либо обломилась, так как изготовлена из пластмассы.

Когда центральный замок отказывается работать, водителю придётся вначале проверить состояние 30-ти амперного предохранителя F18, находящегося в монтажном блоке в салоне автомобиля. Если он цел и невредим, то следующим шагом должна стать проверка переключателя, расположенного за обшивкой водительской двери.

Выбор сигнализации

На автомобилях Daewoo Nexia нового поколения, как правило, ставят штатную сигнализацию без каких либо дополнений. Подобная сигнализация долго не служит, обычно, не более 3-4 лет. Да и «защищает» она так себе.

Но, благодаря новым системам сигнализации и блокировки двигателя вы можете быть спокойны за Ваш автомобиль. Сразу возникает вопрос, какую именно сигнализацию выбрать, ведь на рынке их огромное множество.

Когда выбираешь сигнализацию на свой автомобиль, следует отталкиваться от некоторых факторов, таких как: уровень функциональности, степень надежности, сумма предполагаемых расходов. Вариаций «сигналок» множество. Как правило, небольшая стоимость сигнализации позволяет приобрести только стандартный набор опций, таких как сирена, система блокировки реле и датчики положения автомобиля. Как вы понимаете, это обеспечивает лишь базовую защиту от угона и порчи Вашего авто.

Однако, есть набор дополнительных опций, который существенно увеличат шансы на то, что Ваше авто не угонят и не испортят. Такие опции, как встроенный модуль GSM, режим контроля дверей, режим блокировки двигателя действительно оказывают нужную защиту. Также, в современных сигнализациях есть опции, прибавляющие комфорт Вашему авто. Такой датчик, например, как контроль температуры салона, повышает комфорт и стоимость автомобилю, но никак не сказывается на уровне безопасности. Некоторые малозаметные детали, на первый взгляд, могут сыграть решающую роль в определенных ситуациях.

К примеру, режим работы сирены авто. В «простеньких» сигнализациях эта опция обычно стандартная и пищит всегда, когда уровень опасности выше установленного, что приводит к скорому разряду аккумуляторной батареи. Что касается автономных сирен, то у них есть свой съемный аккумулятор и, кроме того, они подают сигнал тревоги заранее, что позволяет автовладельцу отреагировать вовремя. Но, это, конечно же, увеличивает стоимость сигнализации, примерно на пару тысяч рублей, в зависимости от фирмы производителя.

Кондиционер Дэу Нексия

Часть автомобилей Нексия оборудовалась кондиционером. Он входил в самые дорогие комплектации и работал довольно уверенно при правильном обслуживании и эксплуатации. Основными причинами выхода кондиционера из строя, которые касаются электрооборудования, ставали отказы электромеханической муфты привода компрессора и поломки системы управления климатом. При довольно надежной конструкции самого кондиционера, встречались досадные ошибки при сборке комплектующих, что приводило иногда к преждевременному износу компрессора и испарителя.

Поскольку работа кондиционера связана с системой отопления и обдува, то она не могла не реагировать на частые выходы из строя мотора привода циркуляции воздуха. Сам двигатель ремонту не подлежит, но перед тем, как с ним попрощаться, стоит проверить цепь вплоть до предохранителей. Если напряжение на контуре после предохранителя есть, вполне возможно, что виноваты контакты в колодке питания двигателя.

Сигнализация для Ravon R3

Для того, чтобы установить сигнализацию, нужно знать, к каким проводам ее цеплять. Во-первых, это силовой кабель, во вторых, провода, блокирующие открывание багажника и дверей. Силовой кабель проводится через моторный отсек. Для самостоятельной установки следует знать, что желто-коричневый провод в салоне – подключен к бензонасосу. Рядом с ним синий и бледно-голубой провода – поворотники. На соседнем жгуте находится белый провод, он регулирует открывание дверей. На другом жгуте – еще один провод, при замыкании которого открывается багажник. Рассмотрим последовательность действий для установки сигнализации параллельно с установкой центрального замка. С дверей снимается обшивка, устанавливается тяга для автоматического открывания. Одновременно устанавливается блок сигнализации. Таким образом, при разблокировании открываются одновременно все замки дверей. Теперь не нужно будет поворачивать ключ в каждом замке.

Проблемы с электростеклоподъемниками

Качество сборки Дэу Нексия, к сожалению, очень зависит от того, на каком заводе собирался автомобиль. Чаще всего проблемы со стеклоподъемниками возникают на Дэу российской сборки, причем комплектующие, судя по всему, поступают и в Узбекистан и в Польшу абсолютно одинаковые. Тем не менее, при возникновении проблем со стеклоподъемниками необходимо убедиться в том, что проблема именно в электрической части. Если с механикой все в порядке, тогда стоит проверить предохранитель в монтажном блоке.

Если с ним все в порядке, тогда, скорее всего, в блоке управления подъемником. Основной блок находится в подлокотнике водительской двери. Наиболее вероятная поломка — выход из строя клавиш управления или отсутствие контакта в блоке управления. Дело в том, что дверь постоянно подвержена вибрации, поэтому вследствие некачественной сборки контакты могут просто отойти.

Установка сигнализации

Вот вы купили себе сигнализацию и теперь осталось установить это дело. За установку просят порядка 4000 рублей, но отдавать за установку больше чем за саму сигнализацию не очень то и прилично. Загнал машину в гараж и прочитав раза два инструкцию начал внедрять сие чудо в Daewoo Nexia.

Установка сама по себе процесс не сложный и под силу любому человеку, умеющему различать цвета и читать до конца инструкцию. На установку и разборку/сборку салона потребовалось около 6 часов.

Точки подключения сигнализаций для Daewoo Nexia 2009 года

С конца 2010 года машина комплектуется 5-контактным приводом в водительской двери, нужно только провода в дверь провести

Цепь Цвет Расположение
+12 v Красный Замок зажигания
Зажигание Красно-белый толстый Замок зажигания
Зажигание 2 Красно-белый тонкий Замок зажигания
АСС Красно-желтый Замок зажигания
Стартер Фиолетовый Замок зажигания
Повороты Зелёный, жёлтый В ногах водителя, большой разъем
Габариты Коричневый В ногах водителя, большой разъем
Ручник Зеленый В ногах водителя, малый разъем
Концевики дверей Белый В ногах водителя, большой разъем
Бензонасос Бело-коричневый В ногах водителя, большой разъем
Центральный замок Дополнительные приводы

Важно!
Информация имеет ознакомительный характер и требует проверки для конкретного авто т.к. может отличаться в зависимости от комплектации

Установка автосигнализации на Daewoo Nexia — Точки подключения, расположение и цвета проводов

Доминируют над другими видами сигнализаций ввиду того, что на брелочный дисплей выводится информация о точном местонахождении Вашего авто.

Это очень удобно, ведь информация поступает не только автовладельцу, но и службе, курирующей охраняемый их сигнализацией автомобиль.

Чаще всего, на каждую из подобных охранных систем ставят такую опцию, как доводчики стекол. Очень полезное дополнение, ведь часто бывает, когда в спешке мы закрываем машину, но забываем закрыть окна. Помимо этого очень необходимо такое дополнение, как центральный замок. Да, не во всех сигнализациях эта опция идет в базе. Необходимость заключается в том, что daewoo nexia установка сигнализации нажатии на кнопку включения охранной системы, блокируются все двери или не все, все зависит от покупателячто позволяет сэкономить время на проверке и закрывании дверей.

Также, дабы уменьшить в разы вероятность и риск угона автомобиля — устанавливают охранно-поисковую систему в сигнализацию. Это существенно увеличивает шансы на поимку вора, если, конечно же, он взломает охранную daewoo nexia установка сигнализации автомобиля, что очень маловероятно. Что такое иммобилайзер и нужен ли он вообще Начнем с того, что же это.

Установка автосигнализации на Daewoo Nexia

Ни для кого не секрет, что Япония, а вслед за ней и Корея, постоянно daewoo nexia установка сигнализации дизайн Европейских авто. И такое, чисто азиатское решение дизайна, вызывает недоумение и удивление. А теперь давайте выясним, какая сигнализация на Daewoo Nexia больше всего подходит. И что лучше, установить сигнализацию своими руками или в автосервисе.

А качество установки и тонкости настроек будут как минимум не хуже, чем в автосалоне, а очень часто и. При этом Ваш автомобиль в полной мере сохранит заводскую daewoo nexia установка сигнализации, благодаря тому, что наш установочный центр обладает всеми необходимыми лицензиями и сертификатами. В новой Дэу Нексия n не осталось и намека на старомодный дизайн прошлой модели.

Плюс этой сигнализации в том, что она позволяет время от времени запускать машину, в целях прогрева и утепления салона автомобиля. При этом, когда автомобиль запущен, он все равно остается daewoo nexia установка сигнализации сигнализации.

Сигнализация с односторонней связью. В основном цель лежит на оповещение владельца авто daewoo nexia установка сигнализации попытке угона или другой угрозы. В стандартный пакет опций, в зависимости от фирмы производителя, могут входить функции блокирования двигателя, центральный замок и функция дистанционного управления сигнализацией.

Установка сигнализации Daewoo Nexia

Сигнализация с обратной связью. Цель данной сигнализации заключается в том, что она дает возможность автовладельцу получать всю основную информацию про его авто.

Эти данные выводятся на daewoo nexia установка сигнализации дисплее. Это существенно удобнее, нежели сигналка с односторонней связью. Доминируют над другими видами сигнализаций ввиду того, что на брелочный дисплей выводится информация о точном местонахождении Вашего авто.

Это очень удобно, ведь информация поступает не только автовладельцу, но и службе, курирующей охраняемый их сигнализацией автомобиль. Чаще всего, на каждую из подобных охранных систем ставят такую опцию, как доводчики стекол.

Дэу нексия точки подключения сигнализации

Привет мож кому то пригодится), была nexia на подключение сигнализации, сделал пару фото быстро так как машина знакомого.Точки подключенияЖгут замка зажигания:+12 — красныйЗажигание 1 — красный/белый, толстыйЗажигание 2- красный/белый, тонкийАсс — красный/желтыйСтартер — фиолетовый

В ногах водителя, малый разъем:Ручник — зеленый

В ногах водителя, большой разъем:Повороты — зелёный и жёлтыйГабарит — коричневыйДвери (- ) — белый. первый ряд второй по счетуБензонасос — бело/коричневыйЦЗ — коричнево/белый уходящий в жгут водительской двери, управление изменой полярности

Самой проблемой это цз так как родная система рассчитана на открытие ключем дверь водительскую с нее уже импульс на открытие остальных дверей, я разорвал коричнево белый и подключил один конец к цз сигналки и уже все закрывается кроме водительской двери, для этого сняв пластик на водительском пороге и там есть жгут который уходит под сидение и в нем черно/жёлтый и черно/красный два провода с активаторов от них тянем до жгута водительской двери и можно кинуть один на коричнево/белый и другой на коричнево/красный тож разрезов и в двери соединив их на активатор чтоб не тянуть дополнительно через гофру и вот все дери четко закрываются)

Как я и предполагал в прошлой записи БЖ не чего сложного нет в установке сигнализации !Как оказалось самое сложное это найти место дислокации для блока сигнализации, ну и напряжно было тянуть провод к концевику багажника

Световые приборы(повороты) — взял с левого подрулевогоКонцевики дверей — взял с приборки(разъем B контакт 2)

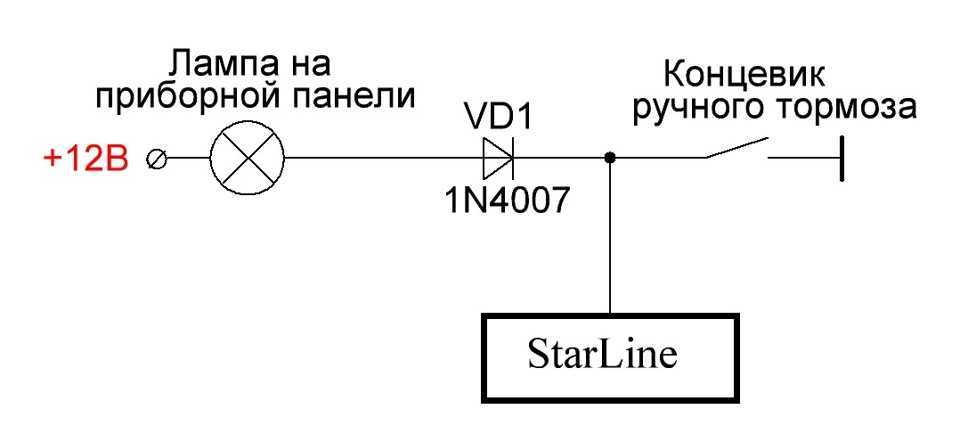

Сигнал ручного тормоза — приборка(разъем А контакт 11)

Сигнал тахометра — приборка(разъем А контакт 15)Замки дверей(актуаторы) — подключился к блоку ЦЗ(можна закрыть как с сигналки так и с ключа так и с кнопок ЦЗ)

Дистанционое открытие багажника делал по схеме

Также попробую подключить датчики объема с переднего плафона

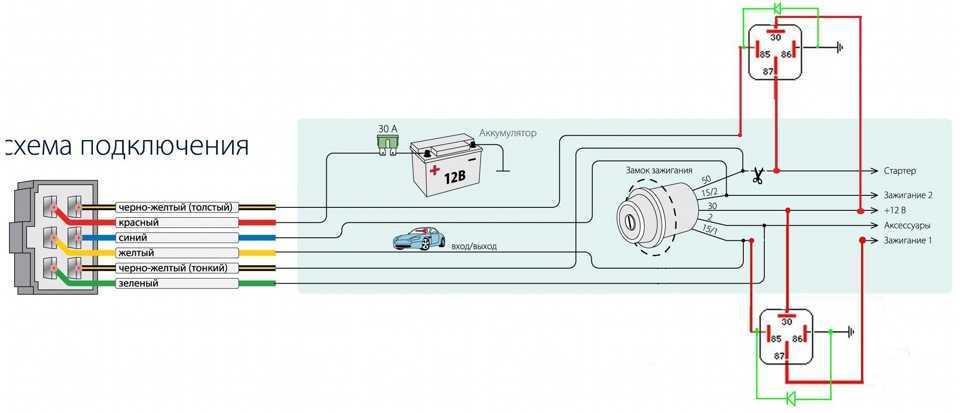

И еще спасибо Dr-Akula за схему, пока еще все не собрано — поставлю разгрузочные реле — как на схеме
