Кузов газ-53: размеры, объем, грузоподъемность

Комплектация самосвалов

Доступная цена ГАЗ 53 делает возможной покупку элементов для тюнинга этой техники на оставшиеся средства. Длительный период эксплуатации грузовика данной модели показал его ремонтопригодность и надежность. Ремонт автомобиля можно проводить в полевых условиях, а на рынке продается множество недорогих запчастей. При правильном техобслуживании мотора ресурс до капремонта равен 400 тыс. км.

Достаточно прочный кузов ГАЗ 53 самосвала имеет автоматическое устройство подъема. Грузовик ГАЗ данной модификации снабжен шинами 8,25 R 20, а также бензобаком, объем которого равен 90 литров. Подвески автомобиля являются рессорными зависимыми, передняя из которых снабжена телескопическими амортизаторами. На колеса грузовика ГАЗ модели 53 и его модификаций на двух осях устанавливаются барабанные тормозные системы, а по причине отсутствия гидравлического усилителя руля усложняется осуществление поворотов.

Недостатки технических характеристик ГАЗ 53 самосвала состоят из малого ресурса сцепления, усложняющего плавное начало движения, проблем с карданным валом, в котором гайки откручиваются на местах, соединяющихся шарнирами Гука. Рессоры полностью загруженного автомобиля не приспособлены для перемещения по плохим дорогам, периодически возникают неприятности с электрическим оборудованием и протеканием сальника коленчатого вала.

На грузовике установлен карбюраторный мотор с высоким уровнем расхода горючего, проблема которого решается монтажом дизельного двигателя ММЗ Д-245. Если учитывая цену нового мотора перейти на дизельное топливо, эксплуатационные затраты быстро окупают автомобиль этой модели примерно через 40 тыс. км. За период производства на грузовую машину ГАЗ модели 53 монтировались несколько двигателей, мощность которых влияла на значение ее грузоподъемности.

Технические данные

Модели

Газон Некст выпускается в 2-х модификациях, которые отличаются типами кузова:

1. C41R11 — стандартная
2. C41R31 — удлиненная
3. C42R31 — двухрядная (7 мест)

Габариты

Длина нового грузовика может варьироваться от 6 435 мм до 7 910 мм, что зависит от типа кузова. Его ширина одинакова для всех версий – 2 307 мм. Высота фургона достигает 2 418 мм, а дорожный просвет равен 262 мм, что позволяет газону ездить по многим дорогам, в том числе и тем, которые не отличаются высоким качеством.

Относительно параметров шасси, то они следующие:

— колея передних колес – 1 740 мм;

— колея задних колес – 1 690 мм;

— колесная база – от 3 770 мм до 4 515 мм.

При этом полная масса равна 8 700 кг.

Данные нагрузки

Максимальная нагрузка на переднюю ось и на заднюю отличаются на порядок:

— передняя ось – 2 650 кг;

— задняя ось – 6 600 кг.

Что же касается грузоподъемности, то она зависит от модели. Так, максимальный показатель для версии C41R11 составляет 5 000 кг, тогда как для модификации C41R31 он немного меньше – 4 700 кг.

Двигатели

Новый «ГАЗон» будет оборудоваться двумя силовыми агрегатами, в зависимости от модификации. Это турбированные дизельные двигатели, причем один из них импортный, а другой является сугубо российской разработкой.

Их конструкция во многом схожа.

Оба мотора 4-тактные и располагают охладителем наддувочного воздуха. У них по 4 цилиндра с вертикальным, рядным расположением, а еще оба они заточены под экологические требования Евро-4. Но немало имеется и отличий, которые относятся к мощности, крутящему моменту и рабочему объему.

Импортный агрегат типа Cummins ISF 3.8 e4R располагает объемом в 3,76 литра. Это позволяет мотору развивать мощность в 152,3 л. с. на отметке в 2 600 оборотов. Кроме того, такой двигатель выдает 497 Нм крутящего момента в диапазоне от 1 200 до 1 900 оборотов.

Отечественный двигатель ЯМЗ-5344-20 произведенный на Ярославском моторном заводе, объемом в 4,43 литра. Его мощность меньше, несмотря на преимущество в «кубатуре», и составляет 137 л. с. на 2 300 оборотах. А крутящий момент равен 490 «ньютонам» в диапазоне от 1 200 до 1 900 оборотов.

Максимальная скорость, до которой эти моторы могут разогнать ГАЗ – 100 км/ч.

КПП

На ГАЗон Next установлена новая коробка передач. Это 5-ступенчатая МТ, разработанная для передачи крутящего момента до 500 Нм. Вместе с ней идет однодисковое, сухое сцепление типа Sachs ZF, необслуживаемая карданная передача и главная передача гипоидного типа.

Шасси

Подвеска ГАЗон Next была серьезно модернизирована. Спереди и сзади смонтирована рессорная ходовая часть, укомплектованная стабилизаторами поперечной устойчивости и рессорами в 1 600 мм длинной. Она сочетается с гидравлическими амортизаторами телескопической конструкции, работающими по принципу двустороннего действия.

Модификации ГАЗ-53[]

• ГАЗ-53Ф (с октября 1961 года, по январь 1967 года) — бортовой грузовик и шасси с форсированным двигателем ГАЗ-51 мощностью 82 л.с., задним мостом ГАЗ-51 с редуктором от ГАЗ-63 (i=6,7), грузоподъёмность 3,5/3,0 т, максимальная скорость до 75 км/ч;
• ГАЗ-53 (с июня 1964 года по 1965 год) — базовая модель грузовика с двигателем ЗМЗ-53, V8, мощностью 115 л.с., максимальная скорость до 85 км/ч;
• ГАЗ-53А (с июня 1965 года по 1983 год) — модернизированная версия бортового грузовика ГАЗ-53 грузоподъёмностью 4 т;
• ГАЗ-53Б — самосвал, серийное производство начато 3 октября 1966 года
• ГАЗ-53Н (с 1966 года по 1983 год) — армейская модификация ГАЗ-53А с дополнительным топливным баком на 105 л, предпусковым подогревателем и комплектом дополнительного оснащения;
• ГАЗ-53-02 — шасси под самосвал ГАЗ-САЗ (САЗ-3503);
• ГАЗ-53-05 — седельный тягач, серийно не выпускался;
• ГАЗ-53-40 (с 1971 года по 1984 год) — удлинённое шасси ГАЗ-53А с оперением, но без кабины для поставок Курганскому автобусному заводу для монтажа кузовов автобуса КАвЗ-685, в небольших количествах поставлялось и на СемАР для монтажа специальных кузовов;
• ГАЗ-53-50 — экспортная модификация ГАЗ-53А для стран с тропическим климатом;
• ГАЗ-53-70 — экспортная модификация ГАЗ-53А для стран с умеренным климатом;
• ГАЗ-53-12 (с 1983 года по январь 1993 года) — модернизированная базовая модель с двигателем ЗМЗ-511 мощностью 120 л.с., грузоподъёмность 4,5 т, максимальная скорость до 90 км/ч;
• ГАЗ-53-19 (с 1984 года по 1992 год) — модификация на сжиженном газе, мощность двигателя 105 л.с., максимальная скорость до 80 км/ч;
• ГАЗ-53-27 (с 1984 года по 1992 год) — модификация на сжатом природном газе, мощность двигателя 100 л.с., максимальная скорость до 80 км/ч.

Специальные версии

• Автолестница АЛ-18(52-01)-Л2. изготавливалась на Торжокском заводе противопожарного оборудования с 1967 г. Автомобиль предназначался для доставки к месту пожара личного состава численностью два человека, проведения спасательных и вспомогательных работ, тушения пожаров в зданиях высотой до шести этажей, а также для подачи воды лафетным стволом, закрепляемым на вершине лестницы. Автолестница укомплектована тремя основными коленами и одним дополнительным. Габаритные размеры автомобиля в транспортном положении составляют 7980×2220×2670 мм. Колена АЛ-18 выдвигаются гидроцилиндром, сдвигание колен происходит под действием их собственной массы. Дополнительное колено выдвигают и сдвигают вручную, когда основные колена закреплены. Дополнительное колено служит для доводки вершины лестницы до необходимого положения.
• МПР-9924 (мастерская передвижная ремонтная) — передвижная ремонтная мастерская на шасси автомобиля ГАЗ-53 или ГАЗ 52-01.

ГАЗ-53А ‘1965–83

Технические характеристики грузовика

Один из показателей ГАЗ 53 — вес машины, составляет всего 3,2 тонны. Его полная масса равняется 7,85 тонны. Таким образом, грузоподъемность транспортного средства на уровне 4,5 тонны. Но такие показатели касаются лишь модификации 53 12, для которой автомобили были рассчитаны лишь на 3 тонны груза.

Размеры модели 53 следующие:

Длина кузова	6,4 метра
Ширина кузова	2,4 метра
Высота кузова по кабине	2,2 метра
Расстояние между осями	3,7 метра
Колея колес на передней балке	1,63 метра
Колея колес на задней балке	1,69 метра
Клиренс	0,265 метра
Колесная резина	8,25-20 дюймов

Допустимая скорость транспортного средства составляет 90 километров в час. Но в реальности он может ехать гораздо быстрее, если масса груза не очень большая. Расход топлива автомобиля составляет 24 литра на 100 километров пути. Но чаще всего этот показатель поднимается из-за чрезмерных нагрузок и плохого ухода за машиной.

В качестве силового агрегата на автомобиле используется V- образный карбюраторный мотор с 8 цилиндрами. Его объем равен 4252 кубический сантиметрам. Для двигателя необходимо использовать 10 литров масла. Коробка передач имеет 4 передачи и 1 заднюю. Емкость топливного бака составляет 90 литров. Работает машина на бензине А-76.

Самосвал ГАЗ-САЗ 53Б

Самосвал имеет укороченную раму на 300 мм, из-за этого запасное колесо перенесли под кузов сзади водителя. Обе подвески на рессорах, амортизаторы устанавливаются только на переднюю подвеску. На первых выпусках грузовиков края коренных листов загибались и образовывали «ухо» для крепления, и в этом месте крепились через втулку с помощью рессорных пальцев.

Бензиновый бак размещается под водителем, заливная горловина находится сразу за водительской дверью. Модификация производилась с 1966 по 1984 год, помимо Саранска автомобили с самосвальным оборудованием выпускались на Фрунзенском автосборочном заводе.

Самым известным грузовиком времен СССР считается ГАЗ-53, кроме того, по количеству выпуска он также превзошел своих собратьев. ГАЗ-53 можно отнести к грузовым авто со средней тоннажностью.

Грузовик ГАЗ-53 имеет задний привод, и на его базе выпускались различные модификации грузовиков, среди них были и самосвалы. ГАЗ 53 самосвалы имели следующую маркировку ГАЗ-САЗ 53Б. Самосвалы ГАЗ 53 выпускались с 1966 года по 1974 год.

Кабина

В кабине самосвала места предназначены для двух человек. Загрузить на себя такой самосвал мог 3.5 тонны, не смотря на то, что вес снаряженного самосвала доходил до 3 тонн 750 кг. В длину самосвал имел 6.38 м., в ширину – 2.475 м., а в высоту – 2.575 м. Колесная база его достигает 3.7 м.

Двигатель

Как и все собраться 53 модели, ГАЗ 53 самосвал был оснащен карбюраторным двигателем, который мог работать как на природном газе, так и на бензине. Двигатель устанавливался V-образный с восемью цилиндрами. Расходовал двигатель 24 литра на 100 км., что не так уж и много для грузовиков того времени.

V образный двигатель для самосвала ГАЗ 53

Коробка передач

Коробка передач механическая, состоящая из четырех ступеней. ГАЗ 53 самосвал оснащался однодисковым сухим сцеплением и одинарной гипоидной главной передачей. В рулевом управлении устанавливалась пара глобоидный червяк с трехгребневым роликом. Диаметр шин составлял 20 дюймов.

Хоть выпуск самосвала на базе ГАЗ 53 прекращен давно, эта модификация грузовика до сих пор еще на ходу, и поэтому достаточное количество людей интересуется его техническими характеристиками и советами по ремонту данного грузовика.

Характеристики шасси

На самосвале устанавливался 8-цилиндровый двигатель объемом 4,25 л, его блок цилиндров и головки блока были отлиты из алюминиевого сплава Al 4. Коробка передач 4-ступенчатая механическая, автомобиль имел задний привод колес.

Коробка передач от самосвала

• Длина/ ширина/ высота по кабине – 6,4м/ 2,47м/ 2,2 м;
• Грузоподъемность – 3,5 тонны;
• Снаряженная масса – 3,75 тонны;
• Вес полностью груженого автомобиля – 7,4 тонны;
• Дорожный просвет (клиренс) – 0,265 м;
• Колесная база – 3,7 м;
• Расход топлива на 100 км при скорости 40 км/ч – 24 л;
• Размер резины – 8,25- 20 дюймов;
• Номинальная мощность ДВС – 115 л. с.;
• Тип двигателя – карбюраторный;
• Степень сжатия в цилиндрах двигателя – 7,6;
• Рулевое управление – рулевой механизм червячного типа, без усилителя руля;
• Число мест в кабине – два, включая водителя.

Самосвальное оборудование

Самосвал ГАЗ-САЗ 53Б освобождается от груза путем опрокидывания кузова. По направлению выгрузка может быть боковая или задняя. Кузов газ 53 самосвала металлический, грузоподъемность машины меньше, чем у бортовой версии.

Опрокидывание кузова самосвала вбок

Привод кузова у самосвала гидравлический. Поднимающим устройством является гидроцилиндр, в гидросистеме используется жидкое масло, гидроцилиндр жестко связан с платформой. Наполнение цилиндра маслом через трубопроводы происходит за счет шестеренчатого насоса, насос в свою очередь приводится в действие коробкой отбора мощности. В зависимости от того, какая часть цилиндра заполняется маслом, происходит поднимание или опускание кузова. Подъемом и опусканием управляет кран, в нем находятся три клапана:

• Клапан опускания кузова;
• Предохранительный клапан;
• Обратный клапан.

Клапан опускания перепускает масло в масляный бак в то время, когда насос не работает, и происходит опускание платформы.

Чертеж устройства механизма самосвала ГАЗ 53

Гидроцилиндр устройства телескопический, в нем присутствуют три плунжера. В нижней части цилиндра (в днище) находится штуцер для заполнения полости маслом. В самом устройстве присутствуют три плунжера – по одному на телескопическую секцию гидроцилиндра. Установленные защитные кольца на плунжерах предохраняют трущиеся поверхности от попадания грязи и пыли.

Источник статьи: http://avtomobilgaz.ru/gruzovye/gaz-53/samosval-tehnicheskie-harakteristiki.html

Дизельный двигатель автомобиля

Двигатель на грузовике ГАЗ-53 (ЗМЗ-53) V-образный, восьмицилиндровый (два ряда по четыре цилиндра), карбюраторного типа, работает по четырехтактному циклу.

Рабочий объем цилиндров ДВС автомобиля ГАЗ-53 – 4,25 л (при размере цилиндров в поперечном сечении 92 мм и ходах поршня 80 мм).

Технические характеристики по мощности 115 л. с. Запуск мотора ГАЗ-53 осуществляется при помощи стартера.

Номинальные обороты коленчатого вала в минуту – 3 200. Степень сжатия смеси – 6,7.

Системы и механизмы

Блок цилиндров выполнен литьем из сплава Ал-4, после отливки герметизирован термической обработкой и пропиткой синтетической смолой. Это моноблочная конструкция V-образной формы с углом по осям цилиндров 90 градусов.

Полости блока и чугунные гильзы под поршни формируют рубашку водяного охлаждения двигателя. Предусмотрена возможность ремонтной замены гильз (5 групп с буквенными обозначениями). С торца блока резьбовыми шпильками закреплен картер механизма сцепления.

Поршневая группа отливается из сплава алюминия Ал-30. Поршень круглой формы с плоским днищем, в его теле прорезаны три канавки для маслосъемных и компрессионных колец.

Поршни делятся на 5 ремонтных групп по собственному диаметру (буквенная маркировка) и на 4 группы по диаметру отверстия поршневого пальца (цветовая маркировка).

Головки блоков выполнены из сплава Ал-4. Седла клапанов из чугуна, направляющие втулки – из медно-графитовой керамики. Блок и головки цилиндров соединяются резьбовыми шпильками через прокладки из асбокартона, армированного сталью.

Коленчатый вал отлит из чугуна, на нем сформированы шейки шатунов, опоры и противовесы. Вал проходит динамическую и статическую балансировку.

Осевое перемещение коленвала исключают две шайбы, установленные по обе стороны от опоры первой шейки. Герметизируется в блоке маслосгонными канавками, сальниками и асбестовой набивкой.

Механизм газораспределения с верхней установкой клапанов обеспечивает впуск в цилиндры рабочей смеси и выпуск отработанного газа.

Устройство состоит из: распределительных валов и шестерен, толкателей, коромысел, штанг, клапанов, направляющих втулок и пружин.

Распределительный вал куется из стали. Имеет пять шеек опоры, кулачки, шестеренчатый привод маслонасоса и распределителя зажигания.

В систему питания входят: бензобак на 90 л, трубопроводы, диафрагменный насос с механическим приводом, фильтрующие устройства очистки топлива и двухкамерный карбюратор К-126 – устройство для приготовления бензовоздушной смеси.

Система смазки подает масло к трущимся деталям под давлением и самотеком. Маслонасос шестеренчатый с приводом от распредвала, масляный фильтр полнопоточный, обслуживаемый.

Фильтр подготовки воздуха обслуживаемый, инерционный, с оседанием загрязняющих частиц в масляной ванне.

Система охлаждения с водяной помпой, закрытого типа, жидкостная. Она состоит из водяной рубашки блока цилиндров, радиатора, помпы, термостата, жалюзи, вентилятора, его кожуха, пробки радиатора и соединительных шлангов. Емкость – 22 литра. Система зажигания контактная.

Из истории создания ГАЗ 53

ГАЗ 53Ф

Серия автомобилей ГАЗ 53 была построена на базе ГАЗ 51. Новая модель позаимствовала от «пятьдесят первого» шестицилиндровый рядный двигатель внутреннего сгорания (ДВС), только спустя определенное время уже были предложены другие варианты ДВС. Первые опытные образцы новой модели появились в 1959 году, а с октября 1961 года ГАЗ 53 запустили в серийное производство. Марка получила индекс «Ф» и стала называться ГАЗ 53Ф.

Выпуск модификации грузовика продолжался до января 1967 года. Вначале грузоподъемность автомобиля была 3,5 тонны, но в 1964 году ее снизили до 3 тонн.

ГАЗ 53А

В 1964 году, продолжая разработку ГАЗ 53Ф, завод-гигант начинает производство модификаций: базовой ГАЗ 53 и обновленной модели ГАЗ 53А. В 1965 году решили оставить только ГАЗ 53А, и эта марка просуществовала до 1983 года, то есть, почти 20 лет.

Модель ГАЗ 53А оснастили восьмицилиндровым двигателем (115л.с. объем 4,24 л) и увеличили грузоподъемность до 4 тонн.

Грузовик мог развивать скорость до 85 км в час (на ГАЗ 53Ф она была не более 74 км в час).

ГАЗ 53 12

С 1983 года базовой моделью стал ГАЗ 53 12. Новый модифицированный ДВС получил индекс ЗМЗ 511 (120 л. с.), а грузоподъемность стала еще больше (4,5 тонны). ГАЗ 53 12 выпускали до января 1993 года, затем производство ГАЗ 53 прекратили совсем.

Так выглядит модель ГАЗ 53 12

Дополнительные модификации ГАЗ 53

Помимо базовых моделей ГАЗ53Ф, ГАЗ 53, ГАЗ 53А и ГАЗ 53 12 существовало достаточно много специальных модификаций Газона. В основном они различались по типу кузова и назначению. Базовый вариант — это ГАЗ 53 бортовой. На этой базе заводом выпускались шасси — ГАЗ 53 самосвал (ГАЗ 53 02), шасси для седельного тягача (ГАЗ 53 05).

Для армейских нужд разработали ГАЗ 53Н. Тактико-технические характеристики (ТТХ) военной машины отличались от гражданского варианта. В стандартной комплектации военной техники шел топливный бак большего размера (105 литров), пусковой подогреватель и дополнительное оборудование. Соответственно, ГАЗ 53Н был окрашен в защитный зеленый цвет.

Вариант модели ГАЗ 53Н

Существовали версии, разработанные специально для жаркого климата, выпускались шасси для автобусов КАВЗ, две модели были оснащены газовым оборудованием — для работы на метане и пропане.

Комплектация

Ремонтопригодность и надежность авто были на очень высоком уровне даже несмотря на небольшую цену самой машины и комплектующих. К тому же при необходимости ремонтные работы могли проводиться даже в поле – добраться ко всем агрегатам очень просто и быстро. Стоит отметить, что при правильной эксплуатации машины капитальный ремонт может потребоваться минимум через 400 тысяч километров. ГАЗ-53 самосвал, как и другие модификации, отличает очень прочный кузов, который поднимается автоматическим устройством, бензобак на 90 л., шины 8,25 R 20. Подвески зависимые, рессорные (спереди телескопические амортизаторы), барабанные тормоза, нет гидравлического усилителя руля.

У такой комплектации свои минусы и плюсы. Например, недостатком называют небольшой ресурс сцепления, что создает некоторые проблемы для плавности начала движения. Есть еще и определенные проблемы с карданным валом – в нем довольно часто откручиваются гайки в местах соединения шарниров. Также рессоры не очень подходят к перегрузам по плохим дорогам. Иногда появляются проблемы с различным электрооборудованием и протекают сальники коленчатого вала. Карбюраторный двигатель отличается довольно большим потреблением топлива, но решить эту проблему может ГАЗ-53 дизель ММЗ Д-245. Монтаж дизельного двигателя отличается быстрой окупаемостью (около 40 тыс. км.). Стоит отметить, что за 30 лет были установлены двигатели разной модификации и мощности, что и определяло грузоподъемность авто.

Конструктивные особенности ГАЗ 53 12

Общие данные

Автомобиль ГАЗ 53 12 имеет следующие габариты:

Вес автомобиля составляет 3200 кг, у полностью груженого ГАЗ 53 12 масса не может превышать 7850 кг. Размер колеи передних колес составляет 1630 мм. Размер колеи задних колес равен 1690 мм, размер берется без учета вторых колес, которые стоят снаружи на задней оси.

Заявленный заводом-изготовителем расход топлива должен составлять 24 литра на 100 км на скорости 40 км в час. Но такая норма на практике не имеет ничего общего с этой цифрой.

Сравнительная таблица расхода топлива автомобилей ГАЗ различных модификаций

Реальный расход топлива получается где-то около 30 литров на 100 км. Стандартный топливный бак рассчитан на 90 литров. Машину заправляли бензином А-76 и А-72. Непонятно, каким топливом сейчас заправляют ГАЗоны, такие марки бензина давно не производят.

Кабина

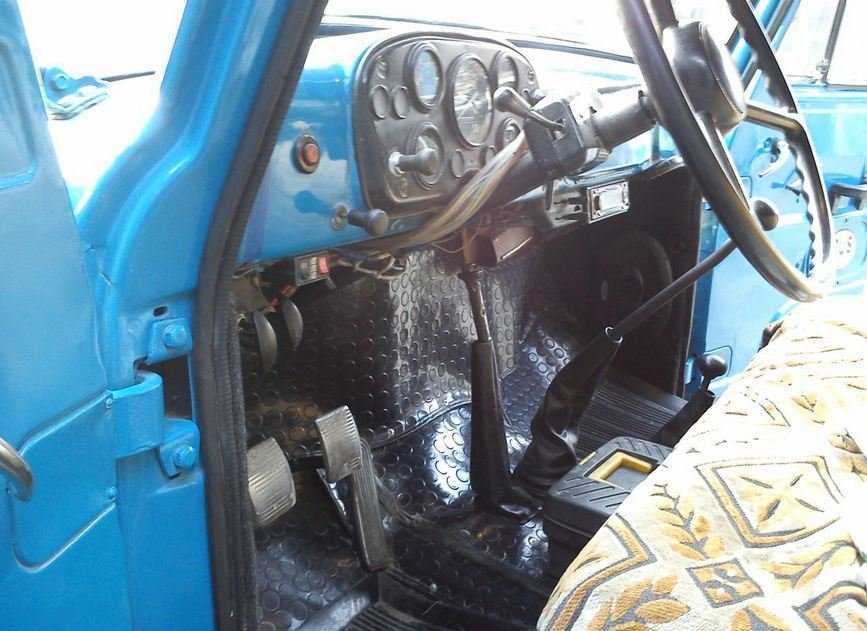

По тем временам, когда ГАЗ 53 только появился на дорогах страны, его внешний вид казался очень современным и стильным. Но этот вид оставался почти одним и тем же на протяжении всего времени, пока выпускался грузовик. За 30 с лишним лет на кабине лишь менялись местами фары с подфарниками и изменялись габаритные огни, решетка радиатора приобрела другой вид. Собственно говоря, ГАЗ 53. — не супермашина, его основная задача — возить грузы, с чем он справлялся блестяще. Внутри кабина выглядит просто.

Щиток приборов элементарен:

• спидометр;
• амперметр;
• прибор давления масла;
• температурный датчик.

А на первых ГАЗ 53 щиток был и того проще — вместо датчиков давления и температуры стояли две сигнальные лампы.

У кабины есть слабое место — быстро подгнивают крылья и подножки, их постоянно приходится подваривать.

Если говорить о базовых моделях, то описать конструкцию кузова можно в нескольких словах.

Двигатель внутреннего сгорания

Скорее всего, старый 6-цилиндровый двигатель ГАЗ 51 брать во внимание не стоит, он уже безнадежно устарел. А вот ЗМЗ 511 еще раскатывает по дорогам Российской Федерации

Характеристики ЗМЗ 511:

• восемь цилиндров в v-образном расположении;
• размер поршня в диаметре 92 мм;
• ход поршня 80 мм;
• алюминиевый блок цилиндров;
• две алюминиевых ГБЦ;
• объем двигателя 4.24 л;
• степень сжатия 7,6.

ДВС считается слабым местом в ГАЗ 53. Постоянных нагрузок не выдерживает коленчатый вал, а повышенный расход масла на ЗМЗ 511 является чуть ли не нормой.

Так выглядит двигатель для ГАЗ 53

Еще очень часто подтекал задний сальник.

Течь происходила на стыке сальниковой набивки с резиновыми уплотнителями.

В советское время герметики еще не были широко популярны, поэтому устранить такую неисправность было довольно затруднительно.

Ходовая часть

Ходовая часть легендарного грузовика банально проста. Передняя подвеска легко поддается ремонту, при этом имеет неплохие технические характеристики.

В состав входят:

• несущая балка;
• поворотные кулаки шкворневого типа;
• гидравлические амортизаторы;
• рессоры.

Задняя подвеска состоит из заднего моста и рессор. Задние рессоры усилены отдельными дополнительными листами. Тормозная система барабанного типа, есть два вакуумных усилителя тормозов.

Трансмиссия

Коробка переключения передач на ГАЗ 53 12 стоит механическая четырехступенчатая. Карданный вал состоит из двух колен, трех крестовин и средней промежуточной опоры. Движение колес осуществляется с помощью заднего моста.

Рулевое управление

Рулевое управление ГАЗ 53 12 состоит из рулевого механизма с червячной передачей, рулевой колонки, рулевых тяг и рулевого колеса. Руль трехспицевый, большой, но тонкий. Рулевая колонка закреплена жестко и не регулируется. В связи с отсутствием гидроусилителя руля вращать рулевое колесо довольно затруднительно, особенно, если автомобиль стоит на месте. С уверенностью можно сказать, что управлять ГАЗ 53 – совсем неженское занятие.

Схема рулевого управления ГАЗ 53

Список модификаций

• ГАЗ-53Ф – бортовая версия или шасси с 82-сильным агрегатом и задним мостом от ГАЗ 51;
• ГАЗ 53 – базовая модификация с мотором ЗМЗ 53;
• ГАЗ 53А – улучшенная вариация бортового грузовика с увеличенной грузоподъемностью;
• ГАЗ 53Б – самосвал;
• ГАЗ 53Н – армейская версия ГАЗ 53А с предпусковым подогревателем, дополнительным оборудованием и вторым топливным баком на 100 л;
• ГАЗ 53-02 – шасси для самосвала;
• ГАЗ 53-05 – седельный тягач (выпускался небольшими партиями);
• ГАЗ 53-40 – удлиненный вариант ГАЗ 53А с оперением. Использовался как основа для автобусов КАвЗ 685 и специальных кузовов;
• ГАЗ 53-50 – экспортный вариант для тропических зон;
• ГАЗ 53-70 – экспортное исполнение для умеренных зон;
• ГАЗ 53-12 – модернизированная базовая версия с грузоподъемностью в 4,5 тонны и 120-сильным агрегатом ЗМЗ 511;
• ГАЗ 53-19 – гибридная модификация, работающая на сжиженном газе;
• ГАЗ 53-27 – гибридная вариация, функционирующая на сжатом природном газе.

Также существовало несколько специальных исполнений:

• МПР 9924 – передвижная ремонтная мастерская;
• АЛ 18 (52-01)-Л2 – автолестница, производство которой осуществлялось на Торжокском заводе. Автомобиль использовался для перевозки личного состава (2 человек), тушения пожаров, выполнения спасательных работ.

Отличия линейки 53А от 53

Модели автомобиля имеют следующие отличия: усиленная передняя ось; новая конструкция кардана; более надежная конструкция рулевого привода; новая решетка радиатора; сигналы поворота дублируются повторителями на крыльях кабины; наличие стеклоочистителей с электроприводом; отопление кабины. В 1973 г. модель 53А отметили Государственным знаком качества СССР. Расширяя функциональные возможности машины, было налажено изготовление шасси 53 01 под крытые кузова и спецоборудование. Шасси 53 02 являлось платформой для применения кузова самосвального типа и оборудовалось устройством снятия мощности для гидравлического насоса. На экспорт шли грузовики моделей 53 50 и 53 70. Машины охотно приобретались в Бельгии, Финляндии, в соцстранах. В Болгарии и на Кубе осуществлялась сборка грузовиков из комплектов, поступающих с ГАЗа.

Модель 53 12 производилась с 1983 по 1992 год, как дальнейшее развитие 53-й линейки. В грузовик был установлен восьмицилиндровый мотор ЗМЗ-511. Мощностной параметр в 120 л. с. позволил довести нагрузку до 4,5 т, а скоростной показатель – до 90 км/ч. Потребление бензина повысилось до 30 литров, но была предусмотрена возможность установки оборудования для заправки сжиженным или сжатым газом.

Самосвал ГАЗ-53: технические характеристики

Ремонтопригодный и в меру надежный ГАЗ-53 с самосвальным механизмом продолжает работать в частных и коммерческих хозяйствах. Достаточно прочный кузов оснащается автоматическим устройством подъема. Зависимая рессорная подвеска обеспечивает жесткость хода, которая на переднем мосту смягчается телескопическими амортизаторами. На автомобиле используется тормозной механизм барабанного типа. Гидроусилитель руля отсутствует, что усложняет управление.

К недостаткам машины специалисты относят малый ресурс сцепления, что влияет на плавное начало движения. Крепление кардана требует постоянного внимания, так как гайки в местах соединения с шарнирами постоянно откручиваются. Одна из главных проблем — текущий сальник коленвала. Электрооборудование машины не отличается надежностью. ГАЗ-53 с загруженным кузовом плохо адаптирован для движения по разбитым дорогам.

Двигатель и трансмиссия

На протяжении долгого периода серийного выпуска ГАЗ-53 самосвал оснащался различными моторами. Первым силовым агрегатом стал двигатель ГАЗ-11 , 6-цилиндровый 82-сильный мотор, дополненный четырехступенчатой трансмиссией. Автомобиль, укомплектованный такими узлами, разгонялся до 74 км/ч, имел максимальную грузоподъемность 3,5 тонны и расходовал от 22 до 25 л топлива на 100 км.

На следующих модификациях ГАЗ-53 с индексом А устанавливались моторы ЗМЗ-53. Шестицилиндровый двигатель выдавал 115 л.с. мощности и дополнялся четырехступенчатой коробкой переключения передач. Максимальная скорость движения машины достигла 85 км/ч, грузоподъемность и расход топлива не изменились. В 1983 году выпуск таких машин был завершен.

Последний ГАЗ-53-12 оснащался силовым агрегатом ЗМЗ-511. Восьмицилиндровый мотор выдавал 120 л.с. мощности. На максимальной скорости машина расходовала 25-30 литров топлива на 100 км. Грузоподъемность техники увеличилась до 4,5 тонн.

«Прожорливые» силовые агрегаты считаются одной из основных проблем эксплуатации ГАЗ-53. Однако советское машиностроение решило эту проблему. На автомобиль можно установить дизельный двигатель Д-245. Агрегат окупается по грубым подсчетам за 40 тысяч километров.

Некоторые модели ГАЗ-53 выпускались с газобаллонным оборудованием и могли работать на метане. Мощность такой техники составляла 100-105 л.с., а максимальная скорость достигала 80 км/ч.

Устройство

ГАЗ 53 получил жесткую усиленную раму с 7 поперечными балками. В ее передней части посредством 2 продольных полуэллиптических рессор крепилась кованая передняя ось из стали. На концах присоединялись поворотные кулаки с цапфами, на которые при помощи конических роликовых подшипников крепились ступицы колес. Также передняя подвеска включала телескопические гидравлические амортизаторы.

В задней части рама опиралась на балку ведущего моста посредством 2 продольных полуэллиптических рессор, установленных на резиновые подушки. Задняя подвеска получила дополнительные рессоры-подрессорники, закрепленные вместе с основными рессорами на площадках полуосевых рукавов. Также в задней части располагалось буксирное устройство, дополненное резиновым элементом. В левой части рамы на кронштейне крепилась запаска.

Достоинством автомобиля была высокая стойкость при длительной работе в экстремальных условиях. Прочная ходовая часть, обладающая огромным ресурсом работы, могла служить долгие годы. Качество металла модификаций ГАЗ 53, произведенных в 1980-х годах, является лучшим за всю историю. На последних версиях металл был хуже и больше подвергался коррозии. При интенсивной эксплуатации ходовая часть и кузов грузовика служили 12-15 лет.

В качестве трансмиссии была выбрана 3-ходовая 4-ступенчатая коробка передач с постоянным зацеплением шестерен на 2 и 3 скоростях. Включение 2 передачи выполнялось муфтой, 3 и 4 – синхронизатором. Задний ведущий мост включал дифференциал, главную передачу и полуоси, смонтированные в литом чугунном картере. Главная передача получила гипоидное зацепление, делающее ход более плавным. Ведущие полуоси были полностью разгруженными. На ГАЗ 53 устанавливалось сухое однодисковое сцепление с механическим приводом включения от педали в полу и пружинами, расположенными периферийно. Карданная передача была открытого типа с карданами с игольчатыми подшипниками. Сцепление считалось слабым местом грузовика и регулярно выходило из строя.

Рулевой механизм представлял собой пару глобоидный червяк и трехгребневый ролик, поворачиваемый на игольчатых подшипниках. Картер рулевого механизма посредством болтов и гаек крепился на левой балке рамы. Для смазки шарнирных сочленений использовались пресс-масленки.

В модели ГАЗ 53 применялись барабанные тормоза на передних и задних колесах. Привод тормозов являлся гидравлическим ножным с гидровакуумным усилителем. Ручной тормоз имел барабанный тип и устанавливался на ведомом валу КП. Тормозная система имела небольшой ресурс работы и обычно подвергалась замене в первую очередь.

На грузовике использовалась однопроводная система проводки с напряжением в 6 В и соединением минусовой клеммы с массой. На базовых моделях применялся аккумулятор 6-СТ-68-ЭМ и генератор Г130-Г.

ГАЗ 53 комплектовался комфортабельной кабиной закрытого типа с 2 креслами и удобным расположением индикаторов и органов управления. Мощный свет и хорошая обзорность облегчали процесс вождения. В сравнении с современными моделями кабина грузовика выглядела «динозавром», но для того периода смотрелась очень прилично. В отличие от предшественника салон ГАЗ 53 стал значительно больше и комфортнее. На общем сиденье-диване из искусственной кожи могли разместиться даже 3 человека. Увеличенный салон позволял устанавливать дополнительную шумоизоляцию, утепление или украшения. Органы управления располагались сразу перед водителем. В салоне присутствовали специальные места для инструментов, бумаг и других вещей. Вместо амперметра и указателя давления масла на приборном щитке появились сигнальные лампы. Также в салоне установили часы.

Автомобиль оснащался большой цельнометаллической кузовной платформой. Специальный механизм позволял выполнять механическую выгрузку на одну сторону (для самосвального исполнения). В этом случае буксировочное и сцепное устройства перемещали на боковую часть рамы.

По характеристикам ГАЗ 53 существенно уступает современным аналогам. Однако простота конструкции, дешевизна и способность выдерживать большие нагрузки делают его использование экономически обоснованным, потому некоторые версии автомобиля продолжают использовать и в настоящее время.
