Необходимый материал

От знакомых работников автосервиса можно нередко услышать, что аккумуляторный споттер ничем не уступает обычному. Брать для него желательно старый аккумулятор: во-первых, его не жаль, а во-вторых, он будет функционировать на токе, близком к току короткого замыкания. Конечно, срок эксплуатации такого изделия будет более коротким, чем эксплуатация обыкновенного споттера, однако потраченные на покупку деньги с лихвой покроются сниженными затратами на ремонт авто.

Чтобы изготовить аккумуляторный споттер, вам понадобится:

аккумулятор. Подойдет модель на 75А/ч и выше;
втягивающее реле. Воспользуйтесь комплектующей от стартера авто;
зарядка для аккумулятора;
провод из меди с сечением больше 100 м2;
обратный молоток. Его может заменить пистолет, приваривающий шайбы.

Электрическая схема споттера

Споттер из АКБ и втягивающего реле подключается так, как показано на схеме, а именно:

на минусовую клемму подсоединяется корпус реле, а также провод длиной не больше 1,5 м. На конце провода содержится контакт, предназначающийся для корпуса детали, которая будет вытягиваться. Хорошо, если вы будете использовать контакт резьбы из меди, чтобы обеспечить минимальное сопротивление в контактном с деталью месте;
плюсовая клемма подсоединяется к реле своими руками при помощи болта. Второй болт от реле прикрепляет к нему провод, идущий к обратному молотку или пистолету. Плюсовой кабель не должен быть длиннее 2,5 м. Это позволит снизить падение напряжения в кабеле;
от плюсовой клеммы также подведите провод к контакту управления. Завершите провод кнопкой, которой и будет управляться споттер аккумуляторный. Длина проводника для кнопки не является строго фиксированной.

Втягивающее реле устанавливается на АКБ, чтобы соединить множество контактов. Если у вас есть возможность, установите разборное реле, которое вы в любой момент сможете снять и почистить. Если можно вытянуть внутреннюю его часть, она нуждается в укорачивании и завальцовке. Это предотвращает потерю штока. На этом все трансформации реле заканчиваются.

Она монтируется либо на самом проводе, либо на пистолете. Подключение детали происходит от положительно заряженного провода (в авто к этому контакту подходит кабель от замка зажигания). К свойствам самодельной кнопки нет определенных требований — нужно, чтобы она выдержала 5—7 А тока.

Втягивающее реле для аккумуляторного споттера

Также уделите внимание проводам. Эффективной работа с ними будет тогда, когда вы возьмете короткий и толстый кабель

Его длина должна быть меньше 1,5 м и ограничиваться потерями в самом изделии, ведь сварка характеризуется большими токами.

Пистолет для сваривания деталей можно соорудить своими руками даже из дерева, а фиксатор для шайб — из латуни или же меди. Можете использовать трубку от кондиционера, а на конце небольшой трубки сделать прорезь. Это даст возможность удобно вставить шайбу на место.

Набор расходных материалов для споттера

Методы работы со споттером

Методы работы с использованием споттера, который позволяет выправить деформированные участки кузова автомобиля, даже расположенные в труднодоступных местах, отработаны многими специалистами, занимающимися кузовным ремонтом. Исправляться с помощью такого аппарата могут различные элементы кузова автомобиля, подвергнутые деформации: двери, пороги, крылья и прочие детали. Принцип работы со споттером основан на том, что усилие, которое он создает, направляется к внешней стороне деформированной поверхности.

При подаче на электрод аппарата сварочного тока происходит соединение с деформированной поверхностью. После этого при помощи инерционного молотка или специального упора деформированный участок выравнивается и принимает первоначальное состояние. Заключительными этапами такого процесса являются тщательная зачистка исправленной поверхности и ее шлифовка. Подробнее о работе споттером можно посмотреть в видео ниже.

Технология работ, выполняемых при помощи споттера, состоит из следующих этапов:

зачистка деформированного участка кузова автомобиля, при которой с поверхности металла должны быть удалены все покрытия;
подключение к кузову автомобиля провода заземления;
соединение крепежных деталей с деформируемым участком кузова, выполняемое при помощи точечной сварки;
захват крепежного элемента при помощи специальных инструментов и приспособлений;
вытягивание деформированного участка кузова и придание ему первоначальной формы;
удаление крепежного элемента с поверхности кузова;
зачистка выправленной поверхности и ее подготовка к покраске.

Споттеры — это удобное и простое в использовании электрооборудование, предназначенное для выполнения точечной сварки. Основное назначение таких аппаратов — это рихтовка и кузовной ремонт кузовных элементов автомобилей, а также использование в быту при выполнении отделочных и строительных работ. Изготовление таких инструментов не представляет особой сложности, поэтому при наличии качественного чертежа для сборки споттера выполнить всю необходимую работу под силу каждому из нас.

По своей конструкции самодельный споттер для рихтовки кузовных элементов отдалённо напоминает инверторные аппараты, предназначенные для точечной сварки. За счёт использования различных сменных рабочих насадок такие агрегаты отличаются универсальностью в использовании, благодаря возможности гибкой регулировки тока можно выполнять качественную сварку различных металлов.

Наибольшей популярностью на сегодняшний день пользуются инверторные споттеры, которые сочетают компактные габариты, обеспечивают качественный сварочный ток, а благодаря простоте конструкции их с легкостью можно выполнить самостоятельно. Необходимо лишь использовать качественные компоненты, а всю работу выполнять по имеющейся схеме сборки такого инструмента.

Самодельный споттер или заводской: что лучше?

У многих мастеров может возникнуть резонный вопрос: «А зачем собирать самодельный споттер, если его можно купить в магазине?». Логично. Но не все так просто.

Заводские споттеры стоят очень дорого. Это узкоспециализированное оборудование, поэтому его не производят в тех же масштабах, что инверторы или полуавтоматы. Покупка заводского споттера нецелесообразна, если вы гаражный мастер и будете использовать аппарат пару раз в год. В таких случаях лучше собрать споттер самому из подручных деталей.

Самодельный споттер будет надежным и ремонтопригодным. Вы будете точно знать, из каких компонентов он сделан и сколько они стоят. Поэтому можно заранее просчитать ремонт такого аппарата и не беспокоиться, что придется идти в дорогостоящий сервис.

Тем не менее, сборка споттера своими руками не всегда оправдана. К примеру, на СТО лучше все-таки использовать профессиональный аппарат заводского производства. Он даст вам намного больше возможностей и позволит исправить даже самые серьезные кузовные дефекты. Вы должны понимать, что самодельный споттер — это маломощное устройство. Оно подойдет только для скромного ремонта.

Резумируя: самодельный споттер — это отличный вариант для гаража или дачи. Он неприхотлив, стоит недорого, легко ремонтируется. Но на СТО лучше применять профессиональные споттеры заводского производства

Их функционал намного больше, что важно при выполнении профессионального ремонта кузова

Выбираем

Ремонт споттером имеет узкую специализацию. Помимо сферы автосервиса он практически не востребован, разве в редких случаях ремонтов повреждений корпуса бытовой техники.

На сегодня российский рынок споттеров включает больше сотни моделей, различных производителей, отличающихся по мощности, цене, рабочим параметрам. Из них три основных:

Приборы, изготовленные в КНР, Японии, Южной Корее .
Устройства западноевропейских производителей.
Отечественные аппараты.

Нижняя и средняя ценовая группа представлена в основном китайскими инструментами. К их плюсам стоит отнести тенденцию роста качества при стабильной цене. Если еще относительно недавно покупка китайского инструмента оправдывалась дешевизной, то сегодня его берут даже профи.Из отечественных аппаратов стоит о, линейку «Споттер пилот», российской . Фирма выпускает продукцию как бытового, так профессионального сегмента. Имеет ряд патентов, поставляет изделия на рынки Канады, США и Европы.В сегменте профессиональных моделей лидирую европейские производители. По многим показателям превосходящие аналогичные китайские и отечественные модели, аппараты отличает качество сборки, удачная эргономика. Существенный минус — высокая стоимость.

При выборе обратите внимание на расходники. Обычно китайские модели споттера для точечной сварки комплектуются полнее, однако, как правило в целях экономии часть электродов не медные, а омедненные, что снижает срок службы

Для серьезной профессиональной деятельности по кузовному ремонту, лучше выбирать модель из европейских либо отечественных приборов соответствующего класса

Для серьезной профессиональной деятельности по кузовному ремонту, лучше выбирать модель из европейских либо отечественных приборов соответствующего класса.

Схема для сборки самодельного споттера

Чтобы своими руками собрать самодельный споттер, сопоставимый по функциональности и характеристикам в покупным, потребуются навыки в области электромонтажных и слесарных работ. Нужны будут также знания в области схемотехники, чтобы прочитать и реализовать электрическую схему споттера

Схема споттера не слишком сложная, из нее можно понять, что основным узлом аппарата будет мощный сварочный трансформатор, первичная обмотка которого запитана от сети через диодный мостик.

220 вольт понижаются на малом трансформаторе и подаются на второй диодный мостик, далее — через замкнутый контакт селектора, управляющего импульсом, на электролитический конденсатор большой емкости, начинающий зарядку. Пока еще закрытый тиристор не пропускает ток на рабочий трансформатор. При переключении селектора подачи напряжение с конденсатора через переменный резистор поступит на тиристор, открывая его. Время открытия определяется значением сопротивления резистора.

Тиристор подключает к сети главный трансформатор, вторичная обмотка которого выдает на электрод мощный импульс силой ток до 500 А и длительностью от 0,1 до 0,5 сек, которая регулируется резистором. После разряда конденсатора тиристор закрывается, и рабочая цепь разрывается. После возврата переключателя в начальное состояние аппарат готов к следующему рабочему циклу.

Самостоятельно собрать электронную часть инверторного споттера в домашних условиях не получится, однако есть возможность собрать споттер из инвертора, взяв исправный инверторный блок.

Советы специалистов

Мастера с опытом выполнения кузовных работ рекомендуют:

следить за заземлением корпуса – это обязательная мера безопасности. От аккумулятора следует отключать клемму «минус»;
дополнить схему споттера вспомогательными элементами цепи для предотвращения перегрузки и повышения мощности;
при желании рихтовать аппаратом силовые элементы авто выбор отдавать более мощным аппаратам. В них устанавливается стальной прут вместо электрода.

Собственноручно создать споттер несложно при наличии всех материалов и времени, только важно продумать расположение и тип элементов схемы. Простейшее устройство позволяет рихтовать авто в гараже, но на производствах его будет недостаточно

Споттеры активно используются в СТО и частных мастерских. Благодаря этому оборудованию можно быстро вернуть кузову машины нужную форму, причем последующая обработка проблемного участка (зачистка, шпаклевка, покраска) минимальна. Споттеры стоят не дешево, поэтому некоторые пытаются их собрать самостоятельно. Выполнение этой задачи можно ускорить если под рукой есть поломанный или неиспользуемый сварочный агрегат. Как сделать споттер из сварочного аппарата своими руками? Что еще нужно включить в схему? Из каких элементов можно сделать рабочие части?

Особенности применения споттера

Аппарат в работах по рихтовке применяют для:

корректировки поверхности кузова без демонтажа;
сварки кузовных элементов.

Особенно удобен и эффективен аппарат для воздействия на участки или детали машины со скрытым либо неудобным расположением. Споттер применяется при невозможности использовать альтернативные методы рихтовки из-за ограниченного доступа к повреждённой области.

Принцип работы инструмента сводится к нескольким основным этапам:

Зачистка повреждённой области от лакокрасочного покрытия, шпаклёвки, остатков грунтовки и т. д.
Приваривание особых деталей крепежа к деформированному участку.
За фиксатор зацепляют инерционный молоток, им выравнивают металл.

Полезное свойство устройства – способность прогревать деталь. В процессе нагрева и остывания быстрее и эффективнее восстанавливается форма и жёсткость.

Иногда, когда возникает необходимость выполнить срочные работы по сварке, мастеру никак не обойтись без специального аппарата

Как сваривать детали с помощью споттера?

Существует признанная технология работы с помощью споттера, которую определили мастера кузовных ремонтов. Она актуальна при ремонте труднодостижимых деформированных частей кузова на автомобиле. Часто такая схема работы применяется по отношению к деформированным дверям автомобиля, крыльям и другим частям транспорта. Она актуальна везде, где усилия направлены к внешней стороне рабочей поверхности и где расположен деформированный участок конструкции.

Точечную сварку выполняют с помощью поступающего тока, а затем локальная поверхность выравнивается упором или инерционным молотком. Благодаря таким манипуляциям достаточно быстро поврежденная часть автомобиля вытянется в исходное положение.

Потом деформированная и выровненная поверхность шлифуется. Это нужно делать так, чтобы точки были удалены от сварки и рабочая поверхность была гладкой. Не забывайте об обязательном заземлении для корпуса, также от аккумулятора должна быть отсоединена отрицательная клемма.

Технология сварки с помощью споттера выглядит следующим образом:

деформированный участок на автомобильной детали тщательно зачистите, пока не будет видна поверхность металла;
прикрепите к подготовленной поверхности заземлительный контакт;
приварите крепежные элементы;
захватите эти элементы с помощью специальных приспособлений и инструментов, которые будут нужны для плавки металлов;
вытягиваем деформированный участок поверхности металлической конструкции;
приваренный элемент можно с легкостью удалить своими руками с помощью вращательных движений;
очистите поверхность детали, которая ремонтировалась и приготовьте этот участок к шпатлевке.

Чтобы работать при помощи споттера, независимо от того, самодельный он или заводской, нужно иметь навыки сварочных работ. Также нужно соблюдать правила эксплуатации данного аппарата и выполнять правила проведения сварочных работ. Все это позволит отремонтировать деформированную часть автомобиля быстро и успешно.

Споттер станет незаменимым при выполнении всевозможных ремонтных работ на кузове автомобиля, требующих точечного сосредоточения. А как вы смогли убедиться, этот аппарат можно собрать и своими руками.

https://youtube.com/watch?v=tf5-uJ_pn-o

Правила работы с самодельным агрегатом

Управлять прибором достаточно просто. Необходимо придерживаться такой последовательности действий:

Зачистить дефектный участок.
Подсоединить к устройству заземляющий контакт.
Приступить к выравниванию глубоких выбоин с помощью простых приспособлений.
Сделать «слепок» ровной части кузова.
Подготовить место для работы обратного молотка.
Закрепить крючки сваркой, захватить крепеж гребенкой и постепенно вытянуть место с деформацией.
Обработать поверхность споттером с навариванием небольших заклепок.

При работе с устройством следует соблюдать несколько правил безопасности:

Предварительно осмотреть и очистить все детали оборудования.
Убедиться в надежности изоляционного слоя на проводах.
Провести зачистку дефектного кузовного элемента.
Позаботиться о заземлении прибора.

При работе с устройством нужно убедиться в надежности изоляции на проводах.

Принцип работы

Споттер (spotter) имеет следующий принцип функционирования. Аппарат медленно проходит по всей поврежденной поверхности, постепенно исправляя образованные вмятины и придавая поверхности исходное положение.

После того как недостаток в ходе починки был устранен, следует избавиться от точек, образованных в ходе сварки. Во время выравнивания подобной техникой всегда проводится заземление на корпус, а от батареи отсоединяют отрицательную клемму. Это позволяет обеспечить безопасность не только для кузова авто, но и для работающего с ним человека.

Очень глубокие деформации на поверхности можно исправить споттером так:

на поврежденное место прикрепить пластину;
прикрепить при помощи споттера пластину по контуру при помощи насадки в виде полумесяца.

Технологический процесс при обычных работах выглядит таким образом:

участок, который подвергся деформации споттером, нужно зачистить до основы (металла);
прочно прикрепить к кузову контакт для заземления;
приварить точечным методом составляющие крепежа (шпильки, треугольники);
захватить составляющую крепежа. После этого нужно, используя инструменты для правки (молоток, стяжки и растяжки), вернуть детали изначальный вид, произведя ее вытяжку;
удалить приваренную деталь, вращая ее руками;
по завершении процесса рихтовки зачистить и подготовить поверхность к нанесению покрытия.

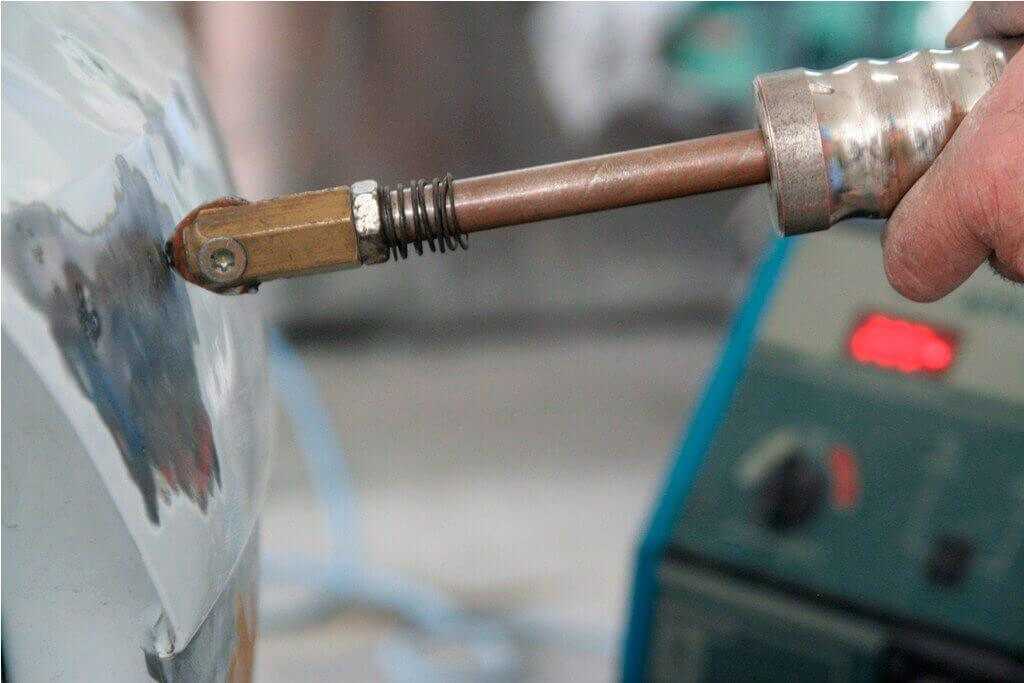

Вытягивание повреждений с помощью споттера

Основные компоненты споттера

Главные комплектующими оборудования являются:

пуллер;
диодный мост;
реле – на 30 А;
инопуллер (обратный молоток);
трансформатор – 1500 А;
контактор – 220 В;
блок управления с тиристором – 200 В.

Корпус

Устройство должно отличаться функциональностью и удобством. Размер выбирается индивидуально. Необходимо правильно разместить управляющие элементы. Желательно сделать обработку поверхности диэлектрическим материалом.

Корпус может изготавливаться из таких материалов, как: пластик, металл, дерево. Можно использовать:

Короб из металла старого оборудования, который подходит по габаритам.
Оцинкованный тонкий жестяной лист или с порошковой окраской.
Системный блок для ПК. Отличается удобством, поскольку доступно для установки кулеры и микросхемы. В целях защиты можно применять короб из дерева, имеющий откидную крышку.

Для крепежа используют заклепки и саморезы.

Источник питания

Трансформатор с диодным мостом, собирающимся на диодах Д226Б – главные составляющие блока питания. Они заряжают конденсатор(С1), способствующий открытию тиристора, который расположен в диагональной части моста. Регулировка длительности напряжения происходит резистором (R1).

Любой блок питания способный дать 10 В, можно использовать для агрегата.

Кабели питания

Выбор кабелей делается с учетом правильно подобранного сечения. Схема расчета: на 1 мм2 – 10 А. Длина для массы не должна быть больше 1,5 м, для рабочей – 2,5 м. Если не учитывать указанные параметры, то сварочные действия будут выполнены не качественно.

Кончики проводов закрепляются соединительными элементами. Для этого могут применяться клеммы, используемые в резьбовых соединениях. А также специальные устройства, обеспечивающие скорость соединения на агрегате и пистолете, например, крокодил.

Схема управления

Чтобы правильно осуществить сборку аппарата, следует ознакомиться со схемой агрегата:

при подключении, на устройство подается напряжение;
ток, преобразовываясь, направляется на диодный мост;
далее попадает на конденсатор и заряжает;
изменяется положение переключателя;
отключается от зарядного устройства конденсатор;
напряжение переходит на цепь тиристора и способствует открытию;
электрический импульс поступает на аппарат;
образуется сильное напряжение с помощью вторичной обработки;
после окончательно разряжения конденсатора, тиристор закрывается;
магнитная цепь агрегата возвращается в первоначальное состояние.

Для повторного заряжения конденсатора, требуется изменение положения переключателя.

Сварочный пистолет

Считается главным приспособлением споттера. Должен обладать конструкцией, позволяющей без разборки осуществить замену электрода. Последний желательно изготовить из меди, имеющий диаметр 8-10 мм.

Чтобы самостоятельным образом изготовить пистолет, следует воспользоваться следующими устройствами:

неработающая дрель, с удаленной внутренней частью;
полуавтоматическое сварочное оборудование (рабочая часть);
клеевой пистолет для монтажных работ.

В качестве дополнительных оснащений применяют штангу и утяжелитель.

Для подключения к агрегату, применяется комбинация из 5-жильного провода с соответствующим сечением.

Оснастка

Чтобы изготовить споттер, понадобятся следующие материалы:

зажим;
крепеж;
кабель(3 м);
лист из металла;
уголок 20*20 каркаса;
кабель питания;
резистор переменный (100 Ом);
текстолитовая плата (6 мм);
рукоятка для пистолета;
кабели для обмотки (от 70 мм2) – возможна замена на шины из меди или алюминия с необходимым сечением;
стержень из латуни (диаметр 16 мм, длина 250-300 мм);
заготовка из латуни (диаметр 60 мм, длина 100 мм).

Рихтовка дверей транспортного средства своими руками

Процесс отделки этой детали также должен осуществляться с предварительного демонтажа. С дверной конструкции требуется снять обшивку, установить или положить данный элемент в удобное положение и также подложить мягкую пластинку. Для осуществления рихтовки двери потребуется использовать инструменты, которые используются при беспокрасочном выравнивании вмятин. Они позволяет проникать в самые труднодоступные места.

В ситуации, если металл не поддается процессу рихтовки, можно перед отделкой немного прогреть ее посредством специального полуавтомата.

Соприкосновение поверхностей требуется разделять при помощи специального крюка, а также рихтовочной ложки. Отделку такого плана следует начинать очень аккуратно.

Технические характеристики

Обратный молоток для кузовного ремонта, изготовленный из инвертора, имеет ряд особенностей. Технические характеристики у разных моделей могут отличаться, но функции и назначения у них похожи.

И у самодельного, и заводского устройства, которое имеет промышленное назначение, есть свои важные функции:

крепление шайб к поверхности с помощью споттера;
сварка происходит точечно с помощью электрода, который и вытягивает поверхность автомобиля;
наличие возможности прогревания деталей, их выравнивание и охлаждение;
простая конструкция аппарата делает его удобным в использовании;
два режима работы — один кратковременный с регуляцией времени, а второй постоянный;
наличие автоматической системы регулировки температуры, которая заключается в отключении прибора и охлаждении детали при высокой температуре, а также включении сварки при необходимости.

Технические характеристики самодельного устройства следующие:

наличие напряжения в сети 220 вольт для соответствующей работы аппарата;
частота работы 50 Гц.;
максимальная мощность 10 кВт;
максимальный ток 1250 А;
вторичная обмотка должна иметь максимальное напряжение 9 В ;
установленное время до 1.1 секунды;
два режима работы: один для точечной сварки с таймером, а второй постоянный, для обычной;
при точечной сварке максимальная сила тока должна быть не более 15 процентов от максимальной при сварке металла;
при угольной сварке максимальный процент не должен превышать 75%;
игла споттера и его шайба должны иметь силу тяги от 100 килограмм для нормальной работы;
размеры изделия 295х830х375 миллиметров;
максимальный вес всего устройства — 31 килограмм.
