Лиаз-5292.67 cng

Подробное описание, устройство

Невысокая стоимость по сравнению с западными аналогами, современные силовые агрегаты и ходовая часть, современный дизайн салона делают его незаменимым в условиях любого города.

Низкий уровень пола у передней и средней дверей, большая накопительная площадка, удобные антивандальные сиденья позволяют чувствовать себя комфортно всем категориям пассажиров.

Салон автобуса ЛиАЗ-5293. Фото ГАЗ

По запросу потребителей автобус оснащается специальным оборудованием для перевозки людей с ограниченными возможностями: аппарель для въезда/съезда, специальные крепления для инвалидных колясок.

Устройство снаружи

Сколько весит

Весовые характеристики должны соответствовать техническому регламенту таможенного союза ТР ТС 018/2011 «О безопасности колесных транспортных средств». Разрешенная полная масса по этому документу:

• для двухосных — 18 тонн;
• для трехосных, за исключением сочлененных автобусов — 25 тонн;
• для трехосных сочлененных — 28 тонн.

Городской сочлененный автобус ЛиАЗ-6212. Фото Википедия Полная масса двухосного ЛиАЗ-5256 составляет 17930 кг., полная масса трехосного сочлененного ЛиАЗ-6212 — 28000 кг, что соответствует нормативным данным. Минимальной полной массой из всей линейки моделей обладает ЛиАЗ-4292 — 14400 кг.

Документ ограничивает максимальную статическую вертикальную нагрузку на ось. Например, автобус с одной ведомой и ведущей осью должен иметь следующие разрешенные показатели :

• ведомая — 10 тонн;
• ведущая — 11,5 тонн.

У ЛиАЗ-5256 эти показатели соответственно — 6430 и 11500 кг.

Длина

Длина кузова напрямую влияет на вместимость транспортного средства. В отечественном отраслевом стандарте ОН 025 270-66 этот параметр даже заложен в качестве основного в классификацию пассажирских транспортных средств. В вышеуказанном техническом регламенте таможенного союза приведены следующие ограничения по длине:

• двухосный автобус не должен иметь длину более 13,5 метров;
• автобус с числом осей более двух не должен иметь длину более 15 метров;
• сочлененный автобус не превышает габаритов в 18,5 метров по длине.

Длина двухосного автобуса ЛиАЗ-5256 — 11,4 метра, сочлененного ЛиАЗ-6212 — 17,64 метра. Максимальную длину имеет модель 6213 — 18,04 метра, минимальная 9,5 метров у модели 4292.

Высота

Техническим регламентом таможенного союза предусматривается ограничение по высоте — не более 4 метров. Данное ограничение касается автобусов, имеющих на крыше газовые баллоны или кондиционеры. Автобусы без дополнительных предметов на крыше с только сидячими пассажирскими местами имеют высоту 2,4…2,6 метров, а у автобусов, где предусмотрена перевозка стоячих пассажиров высота — 2,8…3,1 метра.

Пригородный автобус ЛиАЗ-5256. Фото ГАЗ

У ЛиАЗ-5256 высота 3,06 метра.

Ширина

Ширина ограничивается возможностью маневра на проезжей части. У автобусов она не превышает 2,55 метра и практически у всех одинаковая. Ширина ЛиАЗ-5256 — 2,5 метра.

ЛиАЗ-5292.67 CNG — экологичные автобусы нового поколения на природном газе

Отличительными особенностями этого транспорта являются низкий уровень входа, доступ к интернету и USB-зарядки, современная климатическая система обеспечивают комфорт пассажиров.

Механическая аппарель и специально оборудованные места для маломобильных пассажиров расширяют безбарьерную среду. Автобус ЛиАЗ-5292.67 CNG вмещает до 105 человек, включая 30 посадочных мест и одно место для инвалидной коляски.

Все автобусы полностью низкопольные (отсутствуют ступеньки), а также оборудованы механической аппарелью и электронной системой наклона кузова в сторону остановки, облегчая посадку и высадку пассажиров с детскими колясками, инвалидов, пожилых людей, пассажиров с объемным багажом, велосипедами или самокатами. В автобусах также предусмотрены специальные места для собак-поводырей. ЛиАЗ-5292.67 CNG оснащен кнопками связи с водителем, электронными рейсоуказателями, кондиционерами, USB-зарядками, Wi-Fi-роутерами, системой видеонаблюдения. Просторная накопительная площадка позволяет снизить риск заражения вирусными заболеваниями в автобусе.

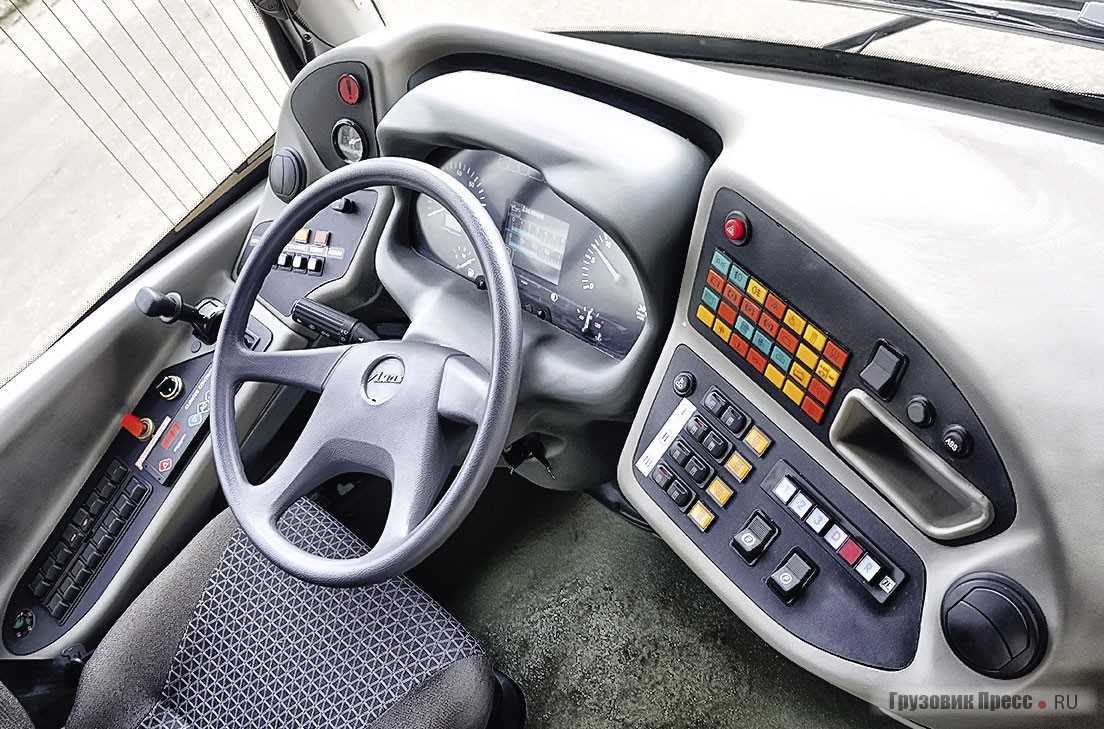

Рабочее место водителя соответствует мировым стандартам по комфорту и эргономике. Приборная панель оснащена мультимедийным экраном и вместе с рулевой колонкой регулируется по высоте и углу наклона. Рабочее место водителя оснащено эргономичным сидением на пневмоподвеске с подлокотниками, регулируемым наклоном спинки и электроподогревом, что особенно актуально в холодном климате.

Автобусы работают на сжатом природном газе (CNG — сompressed natural gas) и оснащены двигателями ЯМЗ-536 экологического стандарта «Евро-5». Сжатый природный газ по своему химическому составу сгорает без образования дыма, а содержание вредных оксидов в четыре раза ниже допустимых пределов, установленных стандартом, что особенно актуально в крупных городах. Также стоимость газового топлива значительно ниже дизеля, что позволяет существенно сократить расходы пассажироперевозчика.

Не так давно Челябинск стал именно тем городом, в котором началась тестовая эксплуатация новой газовой модели в России. ЛиАЗ-5292.67 CNG (liquefied natural gas), работающий на сжиженном природном газе — разработан «Группой ГАЗ».

Основное преимущество технологий LNG по сравнению с другими видами газового топлива – большой запас хода между заправками.

Планируется, что в ближайший период автопарк города пополнится также LNG-автобусами ЛиАЗ, дополнительно к уже поставленным CNG-автобусам.

«Группа ГАЗ» — одна из ведущих компаний в России по производству коммерческого транспорта на газовом топливе, выпускающая полный модельный ряд техники на сжатом природном газе, в том числе:

• автобусы всех классов и назначений;
• легкие коммерческие;
• грузовые автомобили;
• специальную технику, созданную на базе грузовых авто.

Техника изготавливается на ведущих российских предприятиях с применением современных технологий автобусостроения: Ликинский автобусный завод (ЛиАЗ), Курганский автобусный завод (КАвЗ), Павловский автобусный завод (ПАЗ), Горьковский автомобильный завод (ГАЗ). Модели перед началом производства проходят долгосрочные испытания, в ходе которых обеспечивается безопасность и надежность автомобилей. Эти испытания проходят полигонах, в сложном рельефе, в условиях тестовой эксплуатации на реальных маршрутах.

Модификации[ | ]

Модификации, производящиеся в настоящее время

• ЛиАЗ-5293.65 — с двигателем ЯМЗ-53621 или ЯМЗ-53633 и КП ZF или Voith (авт.), Евро-5. Производится с 2020 года.
• ЛиАЗ-5293.67 — c газовым двигателем ЯМЗ-53624 и КП (авт.), Евро-5. На данный момент производство не было начато в связи с отсутствием заказов.

Модификации, снятые с производства

• ЛиАЗ-5293.00 — с двигателем Caterpillar 3126E и КП Allison или Voith (авт.), Евро-3. Производился с 2006 по 2010 год.
• ЛиАЗ-5293.53 — с двигателем Cummins 6 ISBe 245B и КП или Voith (авт.), Евро-3. Производился с 2010 по 2012 год.
• ЛиАЗ-5293.54 — с двигателем Cummins 6 ISBe4 245B и КП или Voith (авт.), Евро-4. Производился в 2013—2014 годах.
• ЛиАЗ-5293.60 — с двигателем ЯМЗ-5362 и КП ZF или Voith (авт.), Евро-4. Производился с 2012 по 2020 год.
• ЛиАЗ-5293.70 — с газовым двигателем Cummins CG e250 30 и КП Allison или Voith (авт.), Евро-3 и Евро-4. Производился с 2007 по 2016 год.

Уж ты ли это?

Перед тем, как углубиться в описание конструкции, расставим все точки над «i». В настоящее время на конвейере завода одновременно находятся сразу два кузова: традиционный ЛиАЗ-5292 и новый ЛиАЗ-5292 NEW.

Старым кузовом комплектуют машины с двигателем ЯМЗ. Мотор в настоящее время пользуется хорошим спросом, и, похоже, прежний кузов ещё долгое время будут выпускать как бюджетный вариант ЛиАЗ-5292 (надо же, раньше ЛиАЗ-5256 и ЛиАЗ-5293 были «бюджетными» по отношению к ЛиАЗ-5292, а поди ж ты!). Полагаю, что он же в случае необходимости будет использован и под выпуск троллейбусов.

В свою очередь ЛиАЗ-5292 NEW вобрал в себя модификации с импортной силовой установкой. На данном этапе это моторы Scania (ЛиАЗ-529230), MAN (ЛиАЗ-529222) и газовый двигатель MAN (ЛиАЗ-529270).

Полагаю, у кого-то ещё вертится вопрос – а что же нового кроме дизайна появилось в автобусе? Если коротко, то – кузов. Он стал длиннее в свесах: впереди на 170 мм, а сзади на 150 мм. Много это или мало, судить, конечно, вам. Но данный факт позволил наконец-то установить на передних колёсных арках сиденья, а это как-никак ещё 4 посадочных места без снижения общей пассажировместимости.

Кроме того, отмечу проработку интерьера самого салона. Из незаметных, но ощутимых мелочей – окончательно и бесповоротно прописался обратный угол наклона подиумов под сиденьями, благодаря чему стоять в хвостовой части стало намного удобнее. Да и общее впечатление от совокупности светлого пластика и плавных обводов различных элементов – салон стал просторнее.

Если говорить о недостатках, то их теперь не так уж и много. Высоковатыми остались подиумы, пожилым людям на такие места не попасть. В итоге социальными является всего 6 мест в передней части салона. А ещё куда-то исчез потолочный поручень за 2-й дверью – он виден на фото в опытной машине. Не знаю, чем это обусловлено, но удержаться на месте во время движения теперь стало сложнее.

По исполнениям салона ЛиАЗ-5292 NEW в настоящий момент выпущено четыре варианта.

Во-первых, это планировка опытной машины, на которой отрабатывались теории и предположения – именно она фигурирует на большинстве фотографий.

Во-вторых, это автобусы «олимпийского» заказа с персональным входом для водителя и пассажировместимость на 105 человек, из которых 20 могут ехать сидя, и ещё есть места для 3 колясок.

А в-третьих, это партия для Подмосковья, с «маленькой» кабиной водителя, пассажировместимостью 114 человек при 28 сиденьях и креплением для 1 коляски.

Ну и конечно же версия для Первопрестольной с АСКП и всеми нюансами, связанными с этой системой.

Впрочем, у прежнего кузова ЛиАЗ-5292 насчитывалось 9 вариантов планировки с применением АСКП и 9 без неё. К тому же было три варианта учебных машин, один из которых «московский». Объективных причин для уменьшения этого богатства нет – скорее, с увеличением длины кузова на 320 мм их количество возрастёт.

ЛиАЗ-4292

Низкопольный автобус среднего класса для городских перевозок

Дизайн и версии

Внешность мало чем отличается от других моделей российской компании. Все элементы кузова в стиле ЛиАЗа. Смотрится Курсор гармонично и современно, а на первый взгляд он не уступает даже европейским аналогам, однако, многие легко его путают с автобусами китайских производителей.

Передок выглядит очень опрятно. Этому способствует огромное панорамное ветровое стекло, которое занимает большую часть кузова спереди. Под ним красуется логотип компании и хромированная накладка. В углах расположилась раскосая оптика со сложным наполнением, а под ней виднеются круглые противотуманные фары. С правой стороны в переднюю часть вынесено огромное боковое зеркало заднего вида.

В профиль автобус ничем не примечателен, привлекательные колесные арки, большая площадь остекления и прозрачные двери.

На корме можно выделить огромные вертикально ориентированные фонари и круглые противотуманные фары и повторители поворотов, расположенные во всех четырех углах автобуса. Практически вся площадь задней части автобуса закрыта металлической фальш-решеткой радиатора. Большое количество воздухозаборников можно увидеть и на его концевой части сбоку.

Габариты:

• длина – 9.5 метра;
• ширина – 2.5 метра;
• высота – 2990 мм (включая кондиционер);
• масса автобуса составляет 9020 кг, нагрузить его можно до 14 400 кг.

Доступен автобус в двух версиях:

• городская версия – 3-дверный вариант, вмещающий в себя до 82 человек. Из них предусмотрено 24 сидячих места.
• загородная версия – 2-дверный вариант с количеством сидячих мест на 28 человек, однако, принять он способен от 68 до 75 человек.

Салон

Оснащение места водителя на высшем уровне. Перед ним простой 4-спицевый руль, за которым идет самая современная приборная панель, в которую интегрирован цветной бортовой компьютер. Инженеры серьезно поработали над эргономикой салона и добавили огромное количество полезного функционала, однако, многих водителей не устраивает расположение ручки КПП, которая регулярно соприкасается с коленом.

Отдельно отметим водительское кресло с широким спектром регулировок, оптимальное наполнение и выраженную по меркам автобусов боковую поддержку. У водителя открывается хороший обзор во все стороны, также продумана система наблюдения просмотра входных дверей.

Двигатель

Параметры ЯМЗ-53403

Тип	Дизельный двигатель
Количество и расположение цилиндров	4R, вертикальное
Нормы экологической безопасности	Евро-5
Рабочий объем, л	4,43
Мощность двигателя, кВт (л.с)/мин	154 (210) при 2300 мин-1
Макс. крутящий момент, Нм/мин	780 при 12001600 мин-1
Расположение двигателя	Заднее, продольное
КПП	АКПП: ZF 6AP-1000B, Allison, Т2100
Максимальная скорость, км/ч	85
Гарантия на автобус	1,5 года или 150 тыс. км пробега

Комфорт

• Кондиционер
• система
• Тонированные стеклопакеты
• Низкий уровень пола по всей длине обеспечивает удобство посадки/высадки
• Электронные рейсоуказатели
• Доступность для всех категорий пассажиров (механическая аппарель)
• Система наклона кузова «книлинг»

* Является дополнительной опцией и может не входить в стандартную комплектацию

История

С 1994 по 2014 год ЛиАЗ не выпускал в свет ни одной модели автобуса среднего класса. Последней моделью такого класса автобуса был ЛиАЗ-677. Формальным предшественником новой модели автобуса стал ЛиАЗ-5292.60-60 (укороченная модификация до 10,5 метров).

Первые два опытных экземпляра автобуса ЛиАЗ-4292 были построены в мае и июне 2015 года и продемонстрированы на заводе ЛиАЗ, впоследствии два опытных автобуса отправились на испытания: № 1 сразу же после постройки — в а/к № 1417 Коломны (автобус возвращён обратно на завод) и № 3 спустя год после постройки в Филиал Юго-Западный (01283). Испытания первых двух автобусов в заводских условиях прошли успешно, и модель совместно с модификацией запущены в серийное производство.

Технические характеристики
Колёсная формула	4х2
Кузов	Несущий, вагонной компоновки
Количество дверей	3 (2)
Ширина дверей, мм	2 (785) + 1 (1325)
Ресурс кузова, лет	12
Общее число мест	68-82
Число мест для сидения	18-27+1
Максимальная скорость км/ч	85
Радиус разворота, м	8,9
Длина, мм	9 500
Ширина, мм	2 500
Высота, мм	2 740

Оценка проекта

В этом разделе не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена. Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники. Эта отметка установлена 26 июля 2012 года

Стиль этого раздела неэнциклопедичен или нарушает нормы русского языка. Следует исправить раздел согласно стилистическим правилам Википедии.

Оценка проекта ЛиАЗ-5293 столь же неоднозначна, как и у предшественников. Пониженный до минимума ровный пол в передней и средней частях салона — несомненный прогресс, приближающий данную модель к аналогам вроде Scania OmniLink. Однако, при создании автобуса явно не был учтен ряд особенностей реальной эксплуатации. Например, необходимость вписывания системы АСКП, которая из-за компоновочной нестыковки со стенкой кабины водителя занимает слишком много места, заметно снижая пиковую вместимость автобуса, что ухудшает его производительность и экономические параметры. Основные размерности кузова остались от исходной высокопольной модели 5256, что также не способствует повышению комфорта для пассажиров. Переход на новую технику для предприятия ЛиАЗ всегда был сопряжен с большим количеством первоначальных трудностей, изживавшихся долго и трудно уже по мере выпуска. Так, на ЛиАЗ-5293 существуют проблемы с эксплуатацией новой системы книлинга, часто живущей «собственной жизнью», то есть, данная система может на остановке не наклонять кузов автобуса в сторону тротуара для уменьшения посадочной высоты и, напротив, при езде может наклонять кузов в противоположную сторону. В целом работа подвески неудовлетворительна. Невысоким остаётся и качество сборки, конструкция переднего портального моста требует доработки. Несовершенна конструкция открывания-закрывания дверей, доставшаяся от модели 5256, и т. д. Таким образом, ЛиАЗ-5293 представляет собой лишь промежуточную «бюджетную» модель на пути освоения ЛиАЗом современной, полностью низкопольной модели ЛиАЗ-5292. Неожиданно, в конце 2020 года ЛиАЗ провёл рестайлинг модели 5293. Обновлённые автобусы 5293.60 в количестве 125 штук в декабре 2017-январе 2018 были поставлены в Алма-Ату. Грамотно проведённое обновление передней и задней масок, с использованием передней оптики от Газон-Некст и задней от ПАЗ-Вектор-Некст, позволило значительно освежить облик модели.

Прочие характеристики

В следующей таблице имеются дополнительные параметры, присущие транспорту (ЛиАЗ-5293).

Кузовная окраска	Основной колер – белый, нижняя окантовка – зеленого цвета
Устройство дверей	Электроуправляемые элементы на пневматике в количестве 3-х штук
Окна	Одинарные стекла, помещенные в резиновые профили
Пассажирские сиденья	Пластиковые с тканевой вставкой, раздельные, противовандальные
Водительское кресло	Оснащено пневматической подвеской
Освещение	Головные фары комбинированного типа, вертикальные задние световые элементы, «противотуманки»
Отопительная система	Отопительный узел от двигателя плюс автономный обогреватель жидкостного типа
Зеркала заднего вида	3 штуки, смонтированы на подогреваемых кронштейнах
Ремни безопасности	У водителя
Интерьер	Водительский отсек отделен перегородкой, имеется окошко для оплаты проезда, солнцезащитная штора, возможно аварийное открывание дверей,
Аудио	Есть громкая связь, динамики
Комплектация	Аптечка, домкрат, запаска, набор инструментов

Двигатель

Технические характеристики ЛиАЗ 5293 соответствуют современным международным требованиям, предъявляемым к городскому пассажирскому транспорту. Автобус комплектуется несколькими разновидностями двигателей отечественного и зарубежного производства.

ЛиАЗ 5293 с 2006 по 2010 год оснащался шестицилиндровым дизельным двигателем Caterpillar 3126E мощностью 305 лошадиных сил при частоте вращения 2800 оборотов в минуту. Цилиндры расположены в ряд, кроме того двигатель оборудован системой турбонаддува с предварительным охлаждением воздушного потока. Рабочий объем составляет 7,2 литра. Силовой агрегат соответствует нормам экологической безопасности EURO-3. Средний расход топлива в смешанном цикле составляет 30 литров на 100 километров. Максимальная скорость движения — 90 км/ч. В паре с двигателем применялась автоматическая коробка переключения передач производства Allison или Voith. Автобус имел заводскую маркировку ЛиАЗ 5293.00.

На смену рассмотренной модели пришел более современный силовой агрегат Cummins 6ISBe 245B с максимальной полезной мощностью 242 лошадиных сил при частоте вращения коленчатого вала 2300 оборотов в минуту. Максимальный крутящий момент равен 925 Н*м при частоте вращения 1400 оборотов в минуту. Двигатель — дизельный, шестицилиндровый, рядный с турбонаддувом и предварительным охлаждением подаваемого воздуха. Рабочий объем — 6,7 литров. Экологические характеристики мотора соответствуют стандарту EURO-4. Расход топлива уменьшился до 23 литров на 100 километров. Максимальная скорость осталась прежней — 90 км/ч. Автобус оснащался коробкой автомат от ZF или Voith. Заводская маркировка — ЛиАЗ 5293.54.

Параллельно был освоен выпуск модификации с газобаллонным оборудованием и двигателем Cummins CG e250 30 максимальной полезной мощностью 252 лошадиных сил при частоте вращения 2400 оборотов в минуту. Рабочий объем равняется 8,2 литрам. Максимальный крутящий момент составляет 1013 Н*м при частоте вращения 1400 оборотов в минуту. Двигатель шестицилиндровый с рядным расположением цилиндров. Экологический стандарт мотора — EURO-4. Коробка переключения передач — автоматическая от фирмы Allison или Voith. Заводской индекс — ЛиАЗ 5293.70.

С 2012 года автобус ЛиАЗ 5293 начал комплектоваться двигателем ЯМЗ-5362 с максимальной полезной мощностью 240 лошадиных сил при частоте вращения 2300 оборотов в минуту. Это шестицилиндровый, рядный, дизельный двигатель с турбонаддувом и предварительным охлаждением воздуха. Он имеет максимальный крутящий момент 900 Н*м при частоте вращения 3600 оборотов в минуту. Рабочий объем составляет 6,65 литров. Расход топлива — 27 литров на 100 километров. Экологический стандарт — EURO-4. Оснащается автоматической КПП от производителей ZF или Voith. Имеет заводской индекс ЛиАЗ 5293.60.

Схема двигателя автобуса лиаз

ЛиАЗ-5256. Принципиальные схемы электрооборудования

В настоящем приложении представлены принципиальные схемы электрооборудования модификаций автобуса ЛиАЗ-5256, рассматриваемых в настоящем Руководстве.

ЧТЕНИЕ ЭЛЕКТРИЧЕСКИХ СХЕМ

Полная электрическая схема для каждой модификации автобуса состоит из 6 листов

Однако отдельные листы, одинаковые для нескольких модификаций, не повторяются, и поэтому при пользовании рисунками электрической схемы следует обращать внимание на номер рисунка (листа), который относится к той или иной модификации автобуса, указанной в табл. Ж-1

Таблица Ж-1 Применимость рисунков электрической схемы к модификациям автобуса

Модификация автобуса

Номер рисунка (листа) электрической схемы

ЛиАЗ-5256 с механической КП

Ж-1 (лист I 1 ), Ж-4 (лист 2), Ж-6 (лист 3), Ж-10 (лист 4), Ж-11 (лист 5), Ж-12 (лист 6)

ЛиАЗ-5256 с ГМП

Ж-1 (лист I 1 ), Ж-3 (лист 2), Ж-5 (лист 3), Ж-9 (лист 4), Ж-11 (лист 5), Ж-12 (лист 6)

ЛиАЗ-525625 с механической КП

Ж-2 (лист 1), Ж-3 (лист 2), Ж-7 (лист 3), Ж-10 (лист 4), Ж-11 (лист 5), Ж-12 (лист 6)

ЛиАЗ-525625 с ГМП

Ж-2 (лист 1), Ж-3 (лист 2), Ж-8 (лист 3), Ж-9 (лист 4), Ж-11 (лист 5), Ж-12 (лист 6)

‘Лампа выключателя 6 (рис. Ж-1) в схеме автобуса ЛиАЗ 5256 с механиче­ской КП не используются.

1. При чтении электросхем следует иметь в виду, что провода каждого последующего рисунка (листа) схемы для каждой модификации являются продолжением проводов каждого предыдущего рисунка (листа) схемы, например для автобуса ЛиАЗ-5256 с механической КП рис. Ж-4 (лист 2) (см. табл. Ж-1) является продолжением рис. Ж-1 (лист 1); рис. Ж-6 (лист 3) — продолжением рис. Ж-4 (лист 2) и т. д. 2. Все узлы, приборы, элементы схем обозначены цифрами, заклю- • ченными в кружки. 3. Для удобства пользования некоторые фрагменты схем функционально сгруппированы, а над ними дано название этой подсистемы, например «Система пуска», «Наружное освещение» и т. д. 4. У проводов, которые на электросхеме имеют цифровое или циф-ро-буквенное обозначение, эта маркировка нанесена на сам провод в нескольких местах методом горячего тиснения, например: «14», «16», «2а», «306» и т. д.

Провода внутри некоторых комплектующих устройств, изображенных на электросхеме, имеют буквенное обозначение, которое обозначает цвет провода, а именно: Ф — фиолетовый; О — оранжевый; С — серый; Б — белый; Г — голубой; К — красный; Р — розовый; Кч — коричневый; 3 — зеленый; Ж — желтый; Ч — черный.

Соответствие цветов электрических проводов их буквенной или цифро-буквенной маркировке приведено в табл. Ж-2.

Таблица Ж-2 Соответствие цветов электрических проводов их цифровой или цифро-буквенной маркировке

Примечание. Провода, номера которых указаны жирным шрифтом, могут быть одного из двух цветов, указанных в таблице.

Внутри некоторых элементов схем изображены или цифры, или некоторое цифро-буквенное обозначение или аббревиатура. Это обозначает следующее:

— номера контактов штекерных соединений;

— обозначение выводов у данного элемента (например, на корпусе, клеммах);

— номера подвижных контактов (например у реле, входящего в состав элемента).

Источник

Первый блин комом

Возможно, ЛиАЗ-5292 так бы и не увидел более глубокого рестайлинга, продолжая комплектоваться проверенными временем двигателем и АКПП, но в дело вмешалась случайность. Конструкторы Ликинского завода, несмотря на свой колоссальный опыт, допустили серьёзный просчёт во время проектирования кузова, что негативно сказалось на технических характеристиках ЛиАЗ-5292. Основная проблема возникла после установки автоматизированной системы контроля проезда, которая имела ряд несовпадений с панелью водительской кабины. Это привело к загромождению полезной площади салона, существенно снижая его вместительность, делая автобус менее экономичным и рациональным в использовании для перевозки пассажиров. Как следствие, данная модель стала переходной в новой линейке низкопольных автобусов Ликинского автозавода.

Дополнительные опции:

• Автоматическая система пожаротушения «ЭПОТОС»
• Северное исполнение
• Подготовка к установке АСКП (эл.жгуты, поручни 2 шт.)
• Указатель с бегущей строкой в салоне
• Водительское сиденье «С.I.B.E.» на пневмоподвеске с электрообогревом
• Автоматическая централизованная система смазки
• Три потолочных вентилятора в салоне автобуса
• Шторки окон салона
• Звуковая сигнализация при движении задним ходом
• Тахограф электронно-цифровой КАСБИ DT-20M с блоком СКЗИ
• Кондиционер с боковой раздачей воздуха
• Система контроля давления в шинах (7 датчиков)
• Декоративные колпаки (задняя ось) и защитные диски гаек колес (передняя ось)
• Алкозамок (NEW)
• CD/MP3 проигрыватель + 4 динамика + установка
• DVD магнитола + установка
• Монитор 15″ + установка
• Монитор 17″+ установка
• Монитор 19″ + установка
• Микрофон + блок управления
• Автомобильный навигатор + установка
• Кондиционер моноблок
• Антикоррозийная обработка
• Камера заднего вида с цветным монитором
• Датчики парковки 4 шт.
• Сигнализация с центральным замком
• Сигнализация с центральным замком и обратной связью
• Оснащается системой ЭРА ГЛОНАСС
• Ремни безопасности
• Комплект резины зима/лето
• Диски
• Набор автомобилиста
• Комплект расходников для ТО 1, ТО 2, ТО 3
• Комплект ремней на двигатель, тормозных накладок

Основные технические характеристики

Теперь более подробно о параметрах транспортного средства: длина автобуса лиаз 5293 – 11,4, его высота достигает 3,06, а ширина – 2,5 метра.

Следует также отметить размер колесной базы – он составляет 5,84 метра, а радиус для разворота небольшой – всего 11,5.

Во время открытия дверей проход, а точнее его ширина составляет 1,3 метра. Номинальный вес железной конструкции — 17,1 тонн.

Если говорить о конструкциях, в которых вмонтированы газовые баллоны, их высота достигает 3,32 метра. Кроме этого, они на 300 килограмм больше. В составе имеется 8 баллонов, каждый из которых обладает вместительностью 97 литров, а еще есть запасной отсек на 82 литра.

В салоне представленного ЛиАЗ 5293 есть вентиляторы, установленные на потолке, и естественное проветривание, осуществляемое благодаря боковым окнам. Есть и система отопления, задействовать которую помогает жидкостный подогреватель. Вспомогательное тепло поступает от охлаждения мотора.

Водительская часть расположена за перегородкой, отделяющей пассажирский салон. За счет этого создается отличная звукоизоляция

Благодаря такой конструктивной особенности, водитель не отвлечется на мешающие звуки, а будет концентрировать внимание на управлении транспортом

В кабине присутствует специальный громкоговоритель, при помощи которого можно объявить какую-либо информацию в салон.

Автобус ЛиАЗ 5293 отличается высоким показателем прочности. По этой причине ремонтные работы и техобслуживание не создают особых проблем.

Однако перед тем как сесть за руль, важно прочитать руководство по эксплуатации. Это позволит избежать трудностей во время вождения

Также, в случае поломок, достать и заменить определенные комплектующие не составит труда.

Планировка и комплектация

Укороченная до 9,5 метров модель отлично вписывается для движения по маршрутам со средним пассажирским потоком. Максимально-возможная скорость 65-85 км/час и минимальный радиус для разворота составляет 8,9 м. Это еще раз доказывает хорошую маневренность машины в условиях небольших улиц.

https://youtube.com/watch?v=_fA9s6jfVsE

Этот автобус – идеальное средство передвижения для маломобильных людей. Для быстрого доступа в салон существует система небольшого наклона от дверей и есть откидной пандус. Ступеньки отсутствуют, что по достоинству оценят будущие пассажиры.

Четыре сиденья на правой передней колесной арке и комфортная кабина для водителя, которая сконструирована по Европейским стандартам – это отличительные черты модели. При этом, способы регулировки кресла, зеркал и рулевой колонки остаются стандартными.

Средняя вместимость составляет 75 пассажиров с посадочными местами 18+1. Однако встречаются модели с вместимостью до 23 мест.

Ниже представлены возможные планировки.

Какие двигатели устанавливаются в автобусы ЛиАЗ, ПАЗ, КаВЗ, «Хундай» – их характеристики

ПАЗ

В современные автобусы Павловского автомобильного завода устанавливают четырехтактные дизели: ЯМЗ с системой рециркуляции, Cummins. Норма экологической безопасности – Евро-5. Расположение – переднее, продольное. В моделях малого класса может устанавливаться бензиновый движок ЗМЗ четырехтактный с нормой экологической безопасности Евро-4. Вес двигателей примерно составляет 300 кг.

ЛиАЗ

В автобусах ЛиАЗ большого и среднего класса устанавливаются четырехтактные дизельные моторы ЯМЗ. Машины большого класса могут комплектоваться газовыми двигателями Cummins и MAN. В междугородных автобусах большого класса могут использоваться четырехтактные дизельные моторы Scania.

КаВЗ

В машинах КаВЗ устанавливаются четырехтактные дизели ЯМЗ, Cummins. Норма экологической безопасности – Евро-5. Расположение – заднее продольное.

«Хюндай»

В машинах Хюндай устанавливается мотор Hyundai Motor Company (HMC), D6СВ 40, четырехтактный, дизельный, с турбонаддувом и промежуточным охлаждением воздуха с непосредственным впрыском. Экологическая безопасность – Euro-3. В пригородных автобусах малого класса «Богдан» используют четырехтактные дизели Hyundai D4GA.

Недостатки

Невзирая на определенные достоинства, в автомобиле ЛиАЗ-5293 имеются некоторые недоработки, перешедшие от его предшественников. Реалии эксплуатации показывают, что система АСКП размещена неэффективно и съедает часть полезного пространства. Стандартные размеры кузова остались от прежней модели, что не поспособствовало существенному улучшению комфорта пассажиров.

Кроме того, замок водительской двери (ЛиАЗ-5293) часто подмерзает после стоянки на улице. Не совсем удовлетворяет работа подвески, система книлинга которой часто не реагирует адекватно на наклон автобуса в сторону тротуара для снижения высоты посадки. Оставляет лучшего желать качество сборки, а также не до конца продуманная система открывания дверей.
