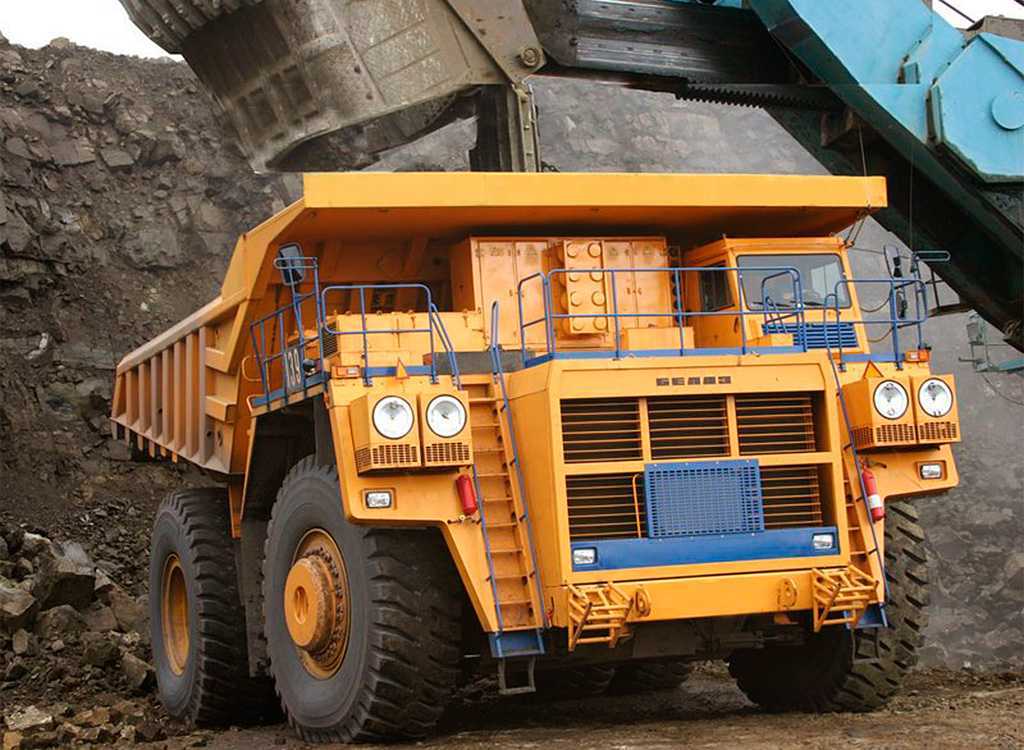

Белаз 75131 технические характеристики

Руководство по эксплуатации и ремонту

Грузовики можно эксплуатировать только на дорогах с твердым покрытием с уклоном не более 8%. Скорость грузовика на участках с уклоном не должна быть более 25 км/ч. Автомобили можно использовать в комплексе с экскаватором, имеющим объем ковша 6-8 м³. Высота падения горной породы на платформу должна быть не больше 2,5 м, а вес породы — не более 2,5 т.

К управлению самосвала допускают только тех водителей, которые изучили устройство и инструкцию по эксплуатации грузовика. Водители должны иметь удостоверение на право управления. Необходимо выполнять правила эксплуатации техники, использования смазочных материалов, регулярного техобслуживания и проведения ремонта.

При наличии признаков неисправности рулевого управления их нужно устранить или заменить детали. При неисправности оси нужно уменьшить на нее нагрузку.

Если происходит смещение грузовика при движении в сторону, то повреждена тяга, ее надо заменить и проверить передние колеса.

Если в гидросистему попал воздух, то это могло произойти из-за низкого уровня масла, неисправности насоса, попадания воздуха через уплотнитель. При этом нужно определить и ликвидировать имеющуюся неисправность.

При поломке пружин рулевого механизма их следует заменить. При изгибе штока гидроцилиндра его заменяют. При износе системы рулевого механизма заменяют рулевой узел.

Нужно заменить уплотнитель. Если руль свободно крутится без ответной реакции колес, то произошло повреждение шлангов, их надо заменить. Если происходит заклинивание руля, значит, в золотниковую пару попала грязь. Нужно разобрать рулевой узел и промыть детали. При вибрации руля — неправильно подключен трубопровод управления, надо исправить его подключение.

Если заклинил поршень тормозного узла, нужно устранить неисправность. Плохая работа тормозов может быть вызвана большим зазором между тормозным диском и накладками.

Если колодки замаслены, то произошел износ крана тормоза. При этом надо отрегулировать зазор. Если происходит резкое падение давления при торможении, то нужно уменьшить давление.

При обнаружении утечки устранить повреждение соединения.

Система охлаждения двигателя должна поддерживать необходимую температуру жидкости. Если такая температура не поддерживается, то не хватает объема охлаждающей жидкости, произошло отложение накипи, загрязнились радиаторы, неисправны термостаты или водяной насос. При этом надо выполнить промывку системы охлаждения мотора, если необходимо, то заменить охлаждающую жидкость.

Устройство

Основу конструкции БелАЗ 75131 составляет сварная рама из низколегированной стали. В местах наибольших нагрузок используются литосварные элементы. Кузов автомобиля имеет сварную ковшовую конструкцию и оборудован механизмом обогрева отработанными газами и защитным козырьком. Также присутствует система механического застопорения, камневыталкиватели и камнеотбойники. В начальной комплектации устанавливаются:

система отопления и кондиционирования;
система комбинированного пожаротушения, дополненная дистанционным включением;
система видеообзора;
сигнализация, оповещающая о приближении к высоковольтной линии;
система контроля загрузки;
система контроля давления в шинах.

БелАЗ 75131 – заднеприводный самосвал с 2 тяговыми электромоторами, воздействующими на ведущие колеса. Мотор и колесо фактически представлены одной конструкцией (неслучайно их называют электромотор-колесо). Задняя подвеска является зависимой с продольными рычагами с центральным шарниром. Передняя подвеска также зависимая с поворотными кулаками, закрепленными на передней балке посредством шкворней. В задней и передней подвеске присутствуют цилиндры-амортизаторы, но спереди они не взаимозаменяемые и отличаются по габаритам.

В сочетании с зависимым механизмом направляющего аппарата подвеска БелАЗ 75131 обеспечивает плавный ход и устойчивость на дороге. Используемая в конструкции кинематическая схема позволяет направлять усилие к ступицам колес сразу от первого и второго рядов редуктора, что сокращает нагрузки и увеличивает ресурс работы.

В автомобиле используется бесступенчатая электромеханическая трансмиссия, в состав которой входят электропривод переменно-постоянного тока, дополненный тяговым генератором, микропроцессорная система управления, редукторы связки электромотора и колеса (двухступенчатые с прямозубыми шестернями), элементы регулирования и приборы контроля. Конструкция трансмиссии исключает элементы и узлы, подвергающиеся механическому износу.

Гидравлическая система БелАЗ 75131 сочетает в себе гидросистемы рулевого управления, опрокидывающего механизма и тормозов. За счет этого удалось унифицировать гидропривод и уменьшить число узлов. Использование регулируемых насосов, оборудованных автоматами разгрузки, позволяет отказаться от радиаторов охлаждения. Эффективность работы гидросистемы впечатляет: опускание платформы выполняется за 18 секунд, поднятие – за 20 секунд.

На всех колес автомобиля установлены дисковые тормозные элементы с гидравлическим приводом. В системе присутствуют 2 раздельных контура и система авторегулировки величины зазора. Помимо традиционных тормозов, имеется вспомогательный электродинамический тормоз, где торможение выполняется системой «электромотор-колесо».

БелАЗ 75131 сделан в классическом для аналогичной техники форм-факторе, предусматривающем массивную головную часть, кабину с высокой посадкой, смещенную в левую часть, и объемный кузов.

Кабина БелАЗ 75131 оборудована каркасом безопасности и отвечает нормам стандарта ROPS, что позволяет использовать самосвал не только в России, но и в зарубежных странах. Двери открываются в обратную сторону. Водительское пневмо-подрессоренное кресло имеет несколько механизмов настройки и отличается высоким уровнем комфорта. Дополнительное кресло предельно простое с возможностью складывания. Рядом с сиденьем водителя находится столик, позволяющий принимать пищу. КПП в салоне отсутствует, но есть селектор выбора режима эксплуатации (реверсор). Также присутствует третья педаль, являющаяся электродинамическим тормозом. Рулевое управление – 2-контурное гидрообъемное.

Комплектация

В перечень базового оборудования для карьерных самосвалов семейства БелА3-754О производителем включаются: жидкостная система предпускового подогрева, система пожаротушения с дистанционным управлением, система централизованной автосмазки, камневыталкиватели и камнеотбойники (за исключением углевоза 754ОЕ), отопитель салона кабины, регулируемая рулевая колонка, устройство, сигнализирующее о приближении к линии высоковольтных передач. В качестве дополнительного оборудования, самосвал БелА3-754О можно дооснастить: кондиционером, вторым отопителем и электроподогревом зеркал.

БелАЗ-75131 технические характеристики

Данная модель самосвала имеет грузоподъёмность до 136 тонн. На основании личного заказа авто может иметь в своей комплектации централизованную смазочную систему, кондиционер, автоматическую систему тушения пожара и взвешивающее устройство.

Цифровые показатели БелАЗ-75131

Другие численные характеристики:

Длина кузова — 11,5 м.
Ширина кузова — 6,4 м.
Высота кузова — 5,9 м.
Вес авто в снаряжённом состоянии — 107100 кг.
Полный вес авто — 243100 кг.
Грузоподъёмность авто — 130 тонн (при наличии диагональных шин) либо 136 тонн (при наличии радиальных шин).
Ёмкость кузова составляет 104 куб. м.
Максимальная высота загрузки — 4,8 м.
Размер колёсной базы — 5,3 м.
Клиренс — 60 см.
Тяговой генератор имеет мощность 1000 кВт.
Тяговой электромотор имеет мощность 420/520/590 кВт.
Уровень давления внутри шин — 7 атм.

К особенностям этого авто относится также разделение нагрузки между колёсными осями в пропорции 33 на 67 (когда машина нагружена).

Ходовая и подвеска

Технические характеристики БелАЗа самосвала включают пневмогидравлическую подвеску, в составе которой имеются встроенные гидроамортизаторы. Для создания редуктора были использованы решения, исключающие воздействие эксплуатационных деформаций на функционирование таких узлов, как шестерни и подшипники.

Трансмиссия

Поскольку данное авто является родоначальником серии самосвалов для карьеров, оснащённых трансмиссиями электромеханического типа, то характеристики приводной системы оптимизирует алгоритм управления.

Электромеханическая трансмиссия включает электрический привод, имеющий тяговой генератор, 2 тяговых электрических двигателя, редукторы электродвигателей-колёс, регулирующие аппараты, управляющую систему на основе микропроцессора и контрольные приборы. Редуктор двигатель-колеса 2-ступенчатый, имеет шестерни с прямыми зубами.

Кузов, рама, специальное оборудование

Рама этого авто является сварной, её материал — низколегированная сталь особой прочности, в местах максимальных нагрузок используются сварные элементы. Лонжероны продольного типа имеют коробчатое сечение и переменную высоту, их соединяют друг с другом специальные поперечины.

Кузов является стандартным для БелАЗа, сварным, относится к ковшовому типу, имеет козырёк для защиты и обогревательную систему, использующую отработанные газы мотора. Ещё кузов имеет устройство, осуществляющее механическое застопорение в приподнятой позиции, а также камне-отбойники и камне-выталкиватели.

Стандартный комплект подразумевает наличие таких систем:

комбинированного тушения пожаров (имеет дистанционное включение, а также подсистему, местом расположения которой служит задний мост);
смазочная централизованная;
отопительная;
кондиционирования;
контролирующая загрузку и горючее;
видеообзора;
телеметрическая — контролирует уровень давления внутри шин;
сигнализации — срабатывает в случае приближения к высоковольтным линиям;
тормозного и рулевого управления.

Гидросистема

Является объединённым узлом для управления тормозами и опрокидывающим механизмом. Благодаря этому гидравлический привод стал унифицированным, а число его гидравлических узлов уменьшилось.

Использование насосов с регулировкой, имеющих автоматы разгрузки, позволяют уменьшить уровень потерь мощности приводом, а также обеспечивают требуемое охлаждение машинного масла вне зависимости от климатической зоны и особенностей природы. С помощью гидросистемы довольно оперативно поднимается и опускается грузовая платформа: двадцать секунд уходит на подъём кузова, восемнадцать — на опускание.

Кабина

Площадка, служащая местом размещения водительской кабины, на БелАЗе имеет название «палуба». Для попадания туда требуется довольно высоко залезть наверх с помощью лестницы, почти на 4 метра. Первый объект, бросающийся в глаза на палубе — особый шкаф управления, содержащий комплекс механизмов, посредством которых осуществляется управление трансмиссией электромеханического типа. «Башенка» впереди этого шкафа имеет вид верхушки бачка расширения. Позади неё расположены части гидросистемы.

У кабины имеется каркас безопасности, она целиком отвечает европейским требованиям относительно безопасности, предусмотренным стандартом ROPS. Последний является довольно сложным. Помимо наличия каркаса безопасности как обязательного условия, в нём содержатся и другие многочисленные требования. Компания БелАЗ выполняет их в полном объёме. Поэтому, кроме России, автомобили БелАЗ экспортируют во множество других стран.

Технические характеристики БЕЛАЗ-75306

На самосвал установлен дизельный 4-тактный 16-цилиндровый двигатель Cummins QSK 60-C с электронной системой управления и газотурбинным наддувом. Охлаждается он двухконтурной жидкостной системой с принудительной циркуляцией. Воздух очищается в три этапа (фильтрующие элементы — сухого типа), а отработавшие газы выходят через кузов. Силовая установка смазывается циркуляционной системой под давлением, с использованием поддона «мокрого» типа. Есть жидкостная система предпускового подогрева.

Технические характеристики двигателя

Самосвал оснащен электромеханической трансмиссией с переменно-постоянным током электропривода и планетарным двухрядным редуктором мотор-колес. Тяговые генераторы могут устанавливаться следующих моделей: СГТМ-1400-8, ГСТ-1600 или ГСН-1600/8. Тяговые электродвигатели тоже предложены на выбор: ДК-724С, ЭК-735А или ЭДП-800.

Зависимая подвеска для передней оси и ведущего моста оборудована продольными рычагами, которые оснащены центральным шарниром. Рулевое управление — гидрообъемное, управляемыми являются передние колеса (их угол поворота составляет 39 градусов).

Объединенная гидравлическая система БЕЛАЗ-75603 оборудована двухсекционным аксиально-поршневым масляным насосом переменной производительности (максимальное значение составляет 698 дм куб./мин при 1 900 оборотов в минуту).

Технические характеристики гидросистемы

Рабочая тормозная система представлена сухими дисковыми тормозами с авторегулированием зазора на передних и задних колесах. Стояночный тормоз (постоянно-замкнутый с пружинным приводом и гидроуправлением) установлен на колесах сзади. В качестве вспомогательной системы используется электродинамическое торможение тяговыми электродвигателями с принудительным охлаждением резисторов.

На БЕЛАЗ-75306 установлена двухместная кабина с двумя дверьми и регулируемым пневмоподрессоренным сиденьем водителя. Для пассажира также установлено кресло. Уровень шума в кабине не превышает 80 дБ.

В стандартную комплектацию входят системы видеообзора, пожаротушения с дистанционным включением, автоцентрализованная смазка, телеметрический контроль давления в шинах, контроль топлива и загрузки, устройство сигнализации приближения к высоковольтной линии и отопительно-кондиционерный блок.

Двигатель

На БелАЗ 75131 устанавливается 16-цилиндровый агрегат Cummins КТА50–С. Мощный V-образный дизель с газотурбинным наддувом, непосредственным впрыском горючего и промежуточным охлаждением воздуха обеспечивает необходимые для эксплуатации огромного самосвала условия. Для пуска мотора используется пневматический стартер, разработанный специалистами Белорусского автозавода. Дизель Cummins КТА50–С оборудован электронным управлением и отключаемой крыльчаткой охлаждающей системы для обеспечения лучшей топливной экономичности и стабильной скорости.

Очистка воздуха выполняется 3-ступенчатыми фильтрами сухого типа, выпуск газов – через кузов. В двигателе применяется одноконтурная жидкостная система охлаждения с принудительным механизмом циркуляции. Стабильный пуск мотора в холодное время достигается за счет предпускового разогревателя. Благодаря этому разрешается использование БелАЗ 75131 в районах Сибири, Крайнего Севера и Дальнего Востока. На модели тропического исполнения разогреватели не ставятся.

Характеристика агрегата Cummins КТА50–С:

рабочий объем – 50,3 л;
номинальная мощность – 1195 (1623) кт (л.с.);
максимальный крутящий момент – 6292 Нм;
диаметр цилиндра – 159 мм;
удельный расход горючего – 208 г/кВт в час;
емкость топливного бака – 1900 л.

Об истории модели БелАЗ-75131

За семь десятилетий своей работы Белорусский автозавод в Жодино выпустил 120 тысяч единиц мощной и сверхмощной техники, и зарубежные аналоги этих моделей – единичны. Первыми тяжёлыми грузовиками, изготовленными в стенах завода, стали знаменитый «четвертак» – МАЗ-525, грузоподъёмностью в 25 тонн, а также сорока-тонный МАЗ-530.

К выпуску карьерных самосвалов под маркой БелАЗ завод приступил в 1961-м году, и первой моделью собственной марки стал БелАЗ-540, обладающий грузоподъёмностью 27 тонн. К началу 80-х годов предприятие выпускало шесть тысяч тяжёлых самосвалов ежегодно, и это составляло 50 процентов общемирового производства данной техники. БелАЗы неоднократно награждались медалями самых престижных международных выставок; шли на экспорт в более чем пять десятков стран планеты.

Главная проходная Белорусского автомобильного завода.

С начала 80-х Белорусский автозавод, опираясь на свой колоссальный опыт, успешно реализует целый ряд смелых проектов по созданию самосвалов-супертяжеловесов, грузоподъёмностью в 200 и 280 тонн. Не остановившись, как известно, и на этих впечатляющих достижениях. Этими уникальными разработками «БелАЗ»овцы уверенно заявили о себе повсюду в мире, наглядно продемонстрировав, на что способно советское машиностроение.

Всемирное признание получил и БелАЗ-75131 – настоящий богатырь грузоподъёмностью 130 тонн, с новой прогрессивной разработкой – электромеханической трансмиссией.

Технические характеристики

Двигатель Cummins КТА 50-C

Гидросистема

Габариты и масса

Объем кузова

Заправочные емкости

Мотор

Этот мотор обладает крутящим моментом, равным 6292 Нм, когда количество оборотов в минуту составляет 1500. Цилиндры дизельного двигателя Cummins КТА50–С имеют диаметр 159 миллиметров, ход поршня составляет 19 см. Запускается этот мотор с помощью не электростартера, а пневмостартера, созданного разработчиками предприятия БелАЗ. Уровень удельного расхода горючего мотором, обладающим номинальной мощностью – 208 г/кВт*ч.

Ходовая и подвеска

Трансмиссия

Кузов, рама, специальное оборудование

Рама этого авто является сварной, её материал – низколегированная сталь особой прочности, в местах максимальных нагрузок используются сварные элементы. Лонжероны продольного типа имеют коробчатое сечение и переменную высоту, их соединяют друг с другом специальные поперечины.

Стандартный комплект подразумевает наличие таких систем:

комбинированного тушения пожаров (имеет дистанционное включение, а также подсистему, местом расположения которой служит задний мост);
смазочная централизованная;
отопительная;
кондиционирования;
контролирующая загрузку и горючее;
видеообзора;
телеметрическая – контролирует уровень давления внутри шин;
сигнализации – срабатывает в случае приближения к высоковольтным линиям;
тормозного и рулевого управления.

Тормозная система

Карьерный самосвал оборудован сухой дисковой тормозной системой с гидравлическим приводом, который способен обеспечить отличную устойчивость автомобиля во время торможения. Тормозной путь тяжёлого карьерного самосвала составляет всего 21 метр с плавным замедлением вплоть до полной остановки. Такого успеха удалось достигнуть при помощи модернизированного механизма электродинамического тормоза. Основные рабочие элементы тормозной системы имеют наружное вынесение, что значительно упростило процедуру технического обслуживания и ремонта тормозной аппаратуры.

Гидросистема

Газовая модификация 45-тонного БелАЗа

На заводе создана новая модификация популярного 45-тонного самосвала. Новинка с индексом БелАЗ-75476 получила газопоршневой двигатель «Кунгур-550». Газотурбинный наддув обеспечивает номинальную мощность 550 л.с. (410 кВт) при 2100 об/мин. Мотор, соответствующий экологическим нормам Euro 5, был доработан в 2018 году специалистами екатеринбургской . За основу агрегата взят известный дизель ЯМЗ-240.

В паре с газовым мотором работает 5-ступенчатая гидромеханическая коробка передач. Для питания карьерного тяжеловоза по бортам грузовика установлены два криогенных танка CRIOLNG 16 D650 для хранения СПГ. Ёмкости итальянской фирмы H.V.M. High vacuum Maintenance Srl. сохраняют сжиженный метан под давлением 1,6 МПа при температуре –162 °С.

Для транспортировки сыпучих грузов самосвал оборудован платформой, геометрический объём которой равен 21,5 м3, а с «шапкой» достигает 27,6 м3. Масса тяжеловоза без груза – 33,1 т. Радиус поворота машины по оси следования колеса – 10,2 м. Максимальная скорость составляет 50 км/ч.

БелАЗ-75131

Производство грузовиков сверхтяжелого типа на БелАЗе началось с моделей МАЗ 525, а также МАЗ 530. Они были в состоянии транспортировать 25 и 40 тонн. А вот карьерные варианты самосвалов стали выпускать только с 1961 года. Первые модели такой спецтехники начались с БелАЗ 540, который был в состоянии перевозить до 27 тонн различных грузов. А уже с начала 80-х годов в производство запустили более современную технику. Первым самосвалом супертяжелого класса стала модель под номером 75131. Максимальная грузоподъемность подобного БелАЗа 130 тонн.

Описание, фото

Главным местом эксплуатации агрегата стала транспортировка горных пород в различных карьерах при проведении разработок открытым способом. Модель при необходимости комплектовалась разными вариантами кузова, в зависимости от типа пород, которые предполагалось перевозить. В большинстве случаев устройство БелАЗ было специально адаптировано для использования грузовика в сложных климатических условиях. Сам агрегат является частью целого семейства супертяжелых самосвалов БелАЗ 7513. Сегодня модельный ряд включает в себя сразу 7 различных модификаций, которые отличаются типом используемых в них тяговых силовых установок, а также кузовов, внешний вид которых можно посмотреть на фото.

БЕЛАЗ используется для карьерных работ

Грузовик БелАЗ 75131 производится исключительно в одном исполнении.

Устройство

система отопления и кондиционирования;
система комбинированного пожаротушения, дополненная дистанционным включением;
система видеообзора;
сигнализация, оповещающая о приближении к высоковольтной линии;
система контроля загрузки;
система контроля давления в шинах.

Это интересно: ТОП-2 модели БелАЗа-7540 (Belaz) их технические характеристики и модификации: разбираем суть

Конструкция[править | править код]

Карьерный самосвал общей массой 810 тонн предназначен для перевозки грузов в сложных условиях глубоких карьеров по технологическим дорогам при температуре воздуха от −50 до +50 °C. Самосвал имеет восемь колёс (четыре двускатных) с радиальными бескамерными шинами самого большого доступного размера, каждое из которых выдерживает нагрузку до 100 тонн. Силовая установка — дизель-электрическая, состоящая из двух дизельных двигателей, электрогенераторов и мотор-колёс.

Шасси

Вид с левой стороны на поворотные устройства мостов и гидроцилиндры рулевого управления

Вид на передний мост из-под моторного отсека

Основа грузовика состоит из главной рамы и поворотных устройств для мостов, установленных на ней; сварку рамы производят на Минском станкостроительном заводе из высокопрочной стали Weldox 800. Опорно-поворотные устройства мостов по строению сходны с поворотной платформой экскаватора и включают трёхрядные роликовые подшипники диаметром 2,75 м. Каждый мост поворачивают два гидроцилиндра: один толкает, другой — тянет; мосты поворачиваются по отдельности — сначала полностью поворачивается передний, потом (при необходимости) доворачивается и задний. При мостах, повёрнутых в крайнее положение, радиус поворота по отпечатку внешнего колеса составляет 19,8 м. На случай отказа гидрооборудования предусмотрены пневмогидроаккумуляторы рулевого управления. Давления в шести ёмкостях хватает на один поворот мостов из одного крайнего положения в противоположное. Предполагается, что водитель в аварийной ситуации сможет съехать на обочину и остановиться.

Установленные на самосвале радиальные бескамерные шины производства компании Bridgestone имеют размер 59/80R63 и вес 5,5 тонны — на момент постройки грузовика самые большие в мире.

Силовая установка и трансмиссия

Подходящего генератора, который в одиночку мог бы выработать энергию, достаточную для передвижения самосвала, не нашлось. Поэтому силовая установка включает в себя два электрогенератора, каждый из которых подсоединён к V-образному шестнадцатицилиндровому дизельному двигателю MTU Detroit Diesel 16V4000 мощностью 1715 кВт (2330 л. с.). Выработанный ток подаётся на четыре мотор-колеса мощностью по 1200 кВт, причём электрооборудование управляет каждым мотор-колесом по отдельности, так что у самосвала есть межбортовой и межосевой дифференциалы (ток на мотор-колёса подаётся в зависимости от нагрузки). Система электропривода переменного тока ММТ500 разработана компанией Siemens и включает также шкаф управления с двумя инверторами ELFA, три вентилятора обдува и установку вентиляции тормозных резисторов. Для экономии топлива выработана схема наиболее эффективной работы двигателей: без груза самосвал передвигается на одном из двигателей (причём для равномерного износа двигатели работают поочерёдно), а с грузом — на обоих. Выхлопные газы от одного двигателя отводятся в сторону через глушители, а от другого направляются в платформу для подогрева — в зимних условиях грунт может примерзать, что затрудняет разгрузку.

Тормозная система

Каждое колесо оборудовано двухдисковым гидравлическим тормозом, в дополнение к этому использована электродинамическая тормозная система: торможение производится с помощью тяговых электромоторов, а образующееся при этом тепло отводится через установку вентиляции тормозных резисторов. Также самосвал оборудован стояночным дисковым тормозом.
