Технические характеристики камаза 55111 и устройство кабины самосвала

Ходовая и сцепление

Трансмиссия авто агрегатировалась 5-ступенчатыми МКПП, а крутящий момент передавался посредством диафрагменного 2-дискового сцепления с пневматическим усилителем и гидравлическим правлением.

Конструкция грузовика предусматривала использование дисковых колес, «обутых» в камерные пневмошины (R20). Колеса оснащались тормозами с 40-сантиметровыми барабанами и 140-миллиметровыми накладками.

Фронтальная подвеска рассматриваемого транспортного средства собрана из пары полуэллиптических рессор, буферов сжатия, изготовленных из резины, и пары гидравлических амортизаторов телескопического вида. Кормовая подвеска балансирная с аналогичными рессорами и реактивными штангами.

Устройство

В основе автомобиля КамАЗ 55111 лежит прочная рама со сварной платформой коробчатого типа. Стяжки и специализированные крепления связывают раму с поперечными балками и стальными лонжеронами, объединенными в единую систему. Рама и элементы подвески получили усиление. Дополнительную надежность конструкции придали стальной надрамник и гидравлика, запуск которой осуществляется из кабины оператора оператора. Самосвал оснащается цельностальным кузовом ковшового типа, оборудованным защитным козырьком в области водительской кабины оператора оператора. Задняя его часть слегка расширена. Подобная форма облегчает разгрузку сыпучих грузов. Для предотвращения замерзания груза в зимнее время автомобиль оснащается системой подогрева, работающей на отработавших газах.

Ходовая часть автомобиля выполнена по схожей с остальными моделями Камского автозавода схеме. Передняя подвеска состоит из 2 полуэллиптических рессор, функционирующих совместно с 2 резиновыми буферами сжатия и 2 телескопическими гидроамортизаторами. Задняя подвеска является балансирной с реактивными штангами, установленными на резинометаллических шарнирах, и 2 полуэллиптическими рессорами. Все колеса КамАЗ 55111 дисковые с ободами 7,5-20. Их дополняют бескамерные шины 10.00R20.

В трансмиссии самосвала использовались 2 типа коробок передач:

  • 5-ступенчатая КП без делителя (передаточное число – 7,22);
  • 5-ступенчатая КП с делителем (передаточное число – 6.53), позволявшим выполнять движение с 10 фронтальными и 2 задними передачами.

Привод коробки передач был дистанционным механическим и осуществлялся с использованием напольного рычага. Для передачи крутящего момента применялось фрикционное или диафрагменное двухдисковое сцепление.

Система электропроводки – однопроводная с напряжением в 24 В. В автомобиле устанавливались 2 свинцовые батареи типа 6-СТ-190 и 3-фазный генератор.

Самосвальный механизм КамАЗ 55111 включал:

  • одноступенчатую коробку отбора мощности, управляемую из кабины оператора оператора посредством электропневматического пускателя.
  • 3-ступенчатый телескопический цилиндр;
  • пневмопривод;
  • масляный привод;
  • масляный насос;
  • масляный бак;
  • электроклапаны и клапаны ограничения.

кабина оператора автомобиля в сравнении с предыдущими моделями несколько изменилась. Передние фары и поворотники установили прямо в бампере, поменяв привычную круглую форму на прямоугольную. Для техники КамАЗ 55111 впервые использовали фары с асимметричным лучом освещения. кабина оператора могла откидываться назад на углы в 42 и 60 градусов.

Комфорт работы водителя повысился за счет улучшенной шумоизоляции и дополнительного утепления. В кабине оператора устанавливали подрессоренное сидение с ремнями безопасности для водителя. КамАЗ 55111 не был предназначен для длительных перевозок, потому спального места в кабине оператора не предусматривалось. В салоне располагались 2 стандартных места. Сама кабина оператора была цельнометаллической и находилась над двигателем.

функционально кабина оператора комплектовалась задним брусом безопасности и противотуманными фарами.

Преимущества и недостатки

Рассматриваемая модель грузовой автомашины имеет как преимущества, так и недостатки в сравнении с аналогами.
Преимущества:

  • Машина прекрасно подходит для использования в условиях города в ограниченном пространстве узких улиц.
  • Хорошая проходимость.
  • Высокая маневренность.
  • Небольшой радиус разворота.
  • Цельнометаллический кузов оборудован защитным навесом.
  • Отработанные газы подогревают платформу и не позволяют грузу примерзать.
  • Наилучшее соотношение цены и качества.
  • Невысокая стоимость обслуживания при отличной работоспособности и большом сроке эксплуатации.
  • Самосвал неприхотлив к виду и качеству дизельного топлива.

Доступность и небольшая стоимость сменных деталей.
Простота конструкции позволит производить текущий ремонт своими руками.

Недостатки:

  • Самосвал КамАЗ-55111 похож по своим характеристикам и внешнему виду на пятнадцатитонник 65115. Однако перевозка грузов с помощью 55111 будет стоить дороже, чем та же поездка на 65115.
  • Модель снята с производства.
  • Новые модели более совершенные.
  • Максимальная вместимость кузова – 6,6 куб м.
  • Пневматические колеса, оснащенные камерами.
  • В сравнении с зарубежными марками хуже эргономика и условия работы водителя.
  • Небольшой срок службы некоторых комплектующих.

Все недостатки с лихвой компенсируются небольшой стоимостью деталей и самого грузовика. В своем ценовом диапазоне КамАЗ-5511 является оправданным вложением средств. Такие машины даже после снятия их с производства обслуживают строительные площадки по всей стране.

Ходовая и сцепление

Трансмиссия авто агрегатировалась 5-ступенчатыми МКПП, а крутящий момент передавался посредством диафрагменного 2-дискового сцепления с пневматическим усилителем и гидравлическим правлением.

Конструкция грузовика предусматривала использование дисковых колес, «обутых» в камерные пневмошины (R20). Колеса оснащались тормозами с 40-сантиметровыми барабанами и 140-миллиметровыми накладками.

Фронтальная подвеска рассматриваемого транспортного средства собрана из пары полуэллиптических рессор, буферов сжатия, изготовленных из резины, и пары гидравлических амортизаторов телескопического вида. Кормовая подвеска балансирная с аналогичными рессорами и реактивными штангами.

Кузов и электросеть

Коробчатая платформа универсального грузовика характеризуется цельнометаллическим исполнением. Она имеет наклон в сторону переднего борта, и достаточный объем для размещения груза (6,6 кубометра).

Для защиты пространства между кабиной и кузовом предусмотрен специальный козырек. Также имеется система обогрева кузовного днища, которая не позволяет грузу смерзаться и прилипать.

Самосвальный механизм транспортного средства включает целый рад элементов, главными из которых являются:

  • масляный насос;
  • привод и бак для масла;
  • 3-х ступенчатый гидроцилиндр;
  • коробка отбора мощности.
  • пневмопривод.

24-вольтовая система электропроводки грузовика простая и эффективная. Она запитана от двух аккумуляторов 6СТ190 и 3-фазного 800-ватного генератора.

Положительные и отрицательные качества модели

Характеристика КамАЗ модель 55111 позволяет отметить некоторые его преимущества среди которых:

  • возможность использования в городской среде на узких улицах;
  • высокие показатели маневренности и проходимости;
  • не очень большой радиус поворота;
  • неплохое соотношение стоимости и качества;
  • наличие защитного навеса;
  • подогрев платформы;
  • невысокая стоимость ремонта и обслуживания;
  • простота и легкость ухода.

Следует отметить некоторые недостатки КамАЗа 55111, среди которых:

  • отсутствие выпуска;
  • некоторое несовершенство в сравнении с новыми транспортными средствами;
  • небольшая вместительность кузова — 6,6 квадратных метров;
  • пневматические колеса с камерами;
  • не очень хорошие эргономические характеристики.

Характеристики КамАЗ этой модели имеет ряд некоторых особенности, на которые следует обратить внимание при выборе специализированного автомобиля для перевозки грузов

Стоимость грузовика

Ранее упоминалось, что в 2012-м году серийное производство КамАЗ-55111 было прекращено. По этой причине приобретение нового грузовика сопряжено с определенными трудностями.

Транспортные средства КамАЗ-55111, пробег которых приближается к отметке 100 тысяч км, оцениваются примерно в 300-500 тысяч рублей. Однако такое приобретение сопряжено с большим риском, поскольку можно купить авто с узлами и агрегатами, подвергшимися существенному износу и/или некачественному ремонту.

Поэтому при покупке техники нельзя отталкиваться лишь от картинки на фото КамАЗ 55111. Лучшей рекомендацией будет полная предпродажная диагностика машины в специализированном сервисном центре или же обращение к специалисту.

Характеристики КамАЗ-55111

Эксплуатационные возможности грузовика делали его очень востребованным и популярным. Его грузоподъемность 13 т, максимальная скорость 90 км/ч, а расход горючего в 30 л на сотню километров.

Стандартный топливный бак объемом 250 литров позволял самосвалу проезжать порядка 800 км в автономном режиме. Среди прочих достоинств модели особого внимания заслуживает отменная ремонтопригодность и доступность запчастей.

Габариты (ДхШхВ) базовой модели составляют 670х250х276,5 сантиметров. Прочие параметры выглядят следующим образом:

  • колея – 2043/1890 мм (передняя/задняя ось);
  • клиренс – 290 мм;
  • колесная база – 2840 мм;
  • масса — 9150 / 22300 / 12800 / 35100 кг (снаряженная / полная / полуприцепа / автопоезда).

Коды ошибок с расшифровкой

Коды ошибок двигателя КАМАЗ 55111 (конечно, их намного больше). Мы приводим лишь некоторые.

Комбинация
Расшифровка
Что делать
221
Электронный блок управления сообщает о поломке датчика положения педали подачи топлива.
Следует произвести проверку на предмет подключения датчика, а также электроцепи, чтобы выявить возможные обрывы или короткие замыкания.
232
Данный код ошибки свидетельствует о поломке датчика атмосферного давления. В частности, сигнал с устройства может не совпадать с датчиком давления наддува.
Необходимо проверить состояние подключения устройства к блоку управления, а также электропроводку. Как правило, в случае возникновения таких ошибок в сети зафиксировано короткое замыкание или обрыв.
335
Данная ошибка сообщает автовладельцу Камаз о неисправностях в проводке выходного каскада управления лампой ограничителя движения.
Следует проверить непосредственно светодиодный маячок на предмет поломок. Возможно, потребуется произвести его замену. Также есть смысл проверить проводку, в ней могут быть обрывы или замыкания

В первую очередь уделите внимание перепаянным участкам в цепи.
334
Возникли неисправности в системе управления наддувом.
В этом случае также можно проверить цепь на замыкания. Однако, в первую очередь проверьте рабочее состояние и подключение исполнительного устройства наддува.
231
Данная неисправность сообщает автомобилисту о некорректном сигнале, поступающем с датчика давления наддува на электронный блок управления.
Чтобы ликвидировать поломку, следует произвести проверку подключения и рабочего состояния самого устройства контроля давления

Если его состояние оценивается как рабочее, то также нужно произвести проверку цепи.

Обзор самосвала КамАЗ-55111

Ценится самосвал КамАЗ-55111 за его невероятную ремонтопригодность в отечественных условиях, свободную возможность модернизации и доработки конструкции, а также внушительный срок службы с учетом агрессивных условий эксплуатации, в том числе на строительных участках и в горнодобывающей промышленности.

Что касается технических особенностей эксплуатации, стоит отметить то, что модель загружается сзади. Ее можно использовать для перевозки навалочных, а также сыпучих грузов различного типа.

Модель отличается высокой просторной кабиной, рассчитанной на двух человек. Но есть в ней и негативная особенность – эргономика пространства весьма условная. Проблемы ощущаются даже с обзором трассы и требуется некоторое время для того чтобы освоить этот транспорт.

Эксплуатировать модель можно даже в условиях с суровым северным климатом, ведь в ней предусмотрено утепление кабины. Платформа кабины цельнометаллическиая и при необходимости обслуживания опрокидывается вперед, открывая доступ к скрытым деталям.

Ходовая часть модели колесная с формулой 6х4. В ней используются 20-дюймовые колеса со злой резиной. Это обеспечивает хорошую маневренность и высокую проходимость

Модель имеет несколько модификаций, которые имеют незначительные отличия. Все они нашли свое применение в строительстве, сельском хозяйстве и даже горнодобывающей отрасли промышленности.

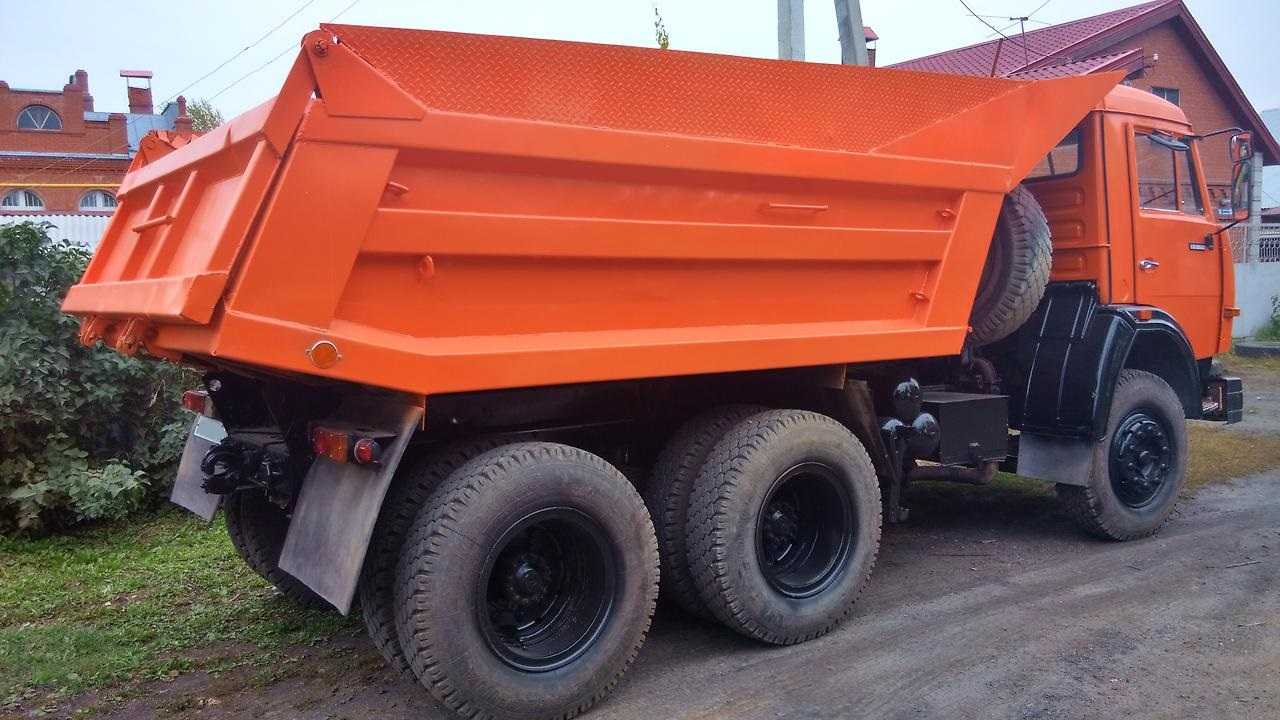

Самосвал КамАЗ-55111: вид сзади

Источники

  • https://gruzrus.com/kamaz-55111/
  • https://tractoramtz.ru/kamazy/kamaz-55111-15-tehnicheskie-harakteristiki.html
  • https://arendavlg.com/kamaz/kamaz-55111-samosval-opisanie-harakteristiki.html
  • http://spez-tech.com/tehnika/stroitelnaya/karernyie-samosvalyi/opisanie-i-tehnicheskie-harakteristiki-kamaza-55111.html
  • https://spectekhnika.info/kamaz-55111/
  • https://PrideSaratov.ru/marki/kamaz-55111-tehnicheskie-harakteristiki.html
  • https://FermerInform.ru/kamaz-55111/
  • https://doblest.club/mashiny/165-voennyj-kamaz-55111
  • https://naperevoz.ru/transport/gruzoviki/tehnicheskie-harakteristiki-kamaza-55111.html

КамАЗ 55111 технические характеристики

Автомобиль КамАЗ 55111 является модернизированной версией модели КамАЗ 5511 грузоподъемность, которого составляет 10 000 килограмм. Производитель улучшил технические показатели по сравнению с предыдущей моделью.

Конструкция машины

КамАЗ 55111 это трехосный автомобиль с рамной конструкцией. В передней части машины установлена металлическая кабина. Силовой агрегат установлен под кабиной. Для доступа к мотору необходимо опрокинуть кабину.

В задней части рамы расположен металлический кузов. Передний и боковые борта жестко соединены с основанием кузова. Задний борт подвижный, в верхней части установлены шарниры. Нижняя часть борта закрывается специализированными фиксаторами.

СПРАВКА: Отличительной особенностью машины является подогрев кузова. Для этого в дне кузова изготовлены каналы, по которым проходят отработанные газы. Такая конструкция предотвращает замерзание груза при перевозке в зимнее время года.

Габариты и вес

  • Длина машины от заднего края кузова до переднего бампера – 6680 миллиметров;
  • Высота от покрытия до верхнего края кузова – 2740 миллиметров;
  • Расстояние между передней и средней осью – 2.84 метра;
  • Расстояние между средней и задней осью – 1.32 метра;
  • Ширина по наружным краям зеркал – 2.5 метра;
  • Колея (расстояние между колесами одной оси) – задняя – 1890 мм, передняя – 2043 мм;
  • Вес снаряженного автомобиля – 9150 килограмм.

Силовая установка

Производитель оснащает самосвал четырехтактным дизельным силовым агрегатом.

Он оборудован турбонаддувом с промежуточным охлаждением надувочного воздуха. Мотор хорошо работает в любых условиях. Технические характеристики мотора:

  • Тип мотора – четырехтактный дизельный;
  • Количество рабочих цилиндров – 8;
  • Расположение цилиндров – V образное;
  • Общий объем силового агрегата – 10.85 литра;
  • Класс экологической безопасности – «Евро 2»;
  • Диаметр рабочего цилиндра – 12 сантиметров;
  • Ход поршня между верхней и нижней мертвой точкой – 12 сантиметров;
  • Максимальная мощность – 240 лошадиных сил;
  • Система смазки – комбинированная;
  • Средний расход топлива – 30 литров на 100 км.

ВАЖНО: Для облегчения запуска в холодное время года мотор оснащается предпусковым подогревателем. Он позволяет запускать двигатель при любой температуре окружающей среды

Мотор отличается надежностью и неприхотливостью к качеству дизельного топлива. Обслуживание и ремонт двигателя может осуществлять человек с минимальными техническими знаниями. Мощности силового агрегата с запасом хватает для целевого использования машины.

Трансмиссия

Производитель оборудовал КамАЗ 55111 двумя видами КПП. В первой версии коробка переключения передач имеет 5 передач для движения вперед и 1 назад. Вторая КПП пятиступенчатая с делителем. Он позволяет понижать передаточное число каждой передачи при движении грузовика.

Коробка переключения передач механическая. Плавное переключение передач осуществляется благодаря синхронизаторам. Управление коробкой дистанционное, осуществляется рычагом, расположенным в кабине водителя. Переключение передачи возможно после выключения сцепления.

Машина оборудована двухдисковой муфтой сцепления сухого типа. Выключение муфты осуществляется нажатием педали в кабине. Для облегчения управления муфтой сцепления на КамАЗ 55111 установлен пневмогидравлический усилитель.

Крутящий момент от КПП передается к ведущим моста при помощи карданной передачи. Грузовик имеет два ведущих моста. Редуктор средней оси проходной. Через него проходит вал для передачи крутящего момента к задней оси. Редукторы средней и задней оси оснащены межколесным дифференциалом. Так же можете прочитать про Сколько кубов в КамАЗе.

Видео обзор самосвала КамАЗ-55111

1 Наверное, на территории стран распавшегося Советского Союза не осталось ни одного человека, который бы не слышал о такой компании, как КамАЗ. Уже на протяжении длительного времени данный автомобильный концерн выпускает несколько разновидностей транспорта, самым популярным из которых без сомнения являются самосвалы.

Стоит отметить, что компания была открыта в 1976 году, 39 лет назад и до сегодняшнего дня уже успели выпустить огромное количество техники. В тоже время, с 1983 года, производятся и .

Модель КамАЗ-55111 с 10 тоннами (так же как и у ) впервые появилась на конвейерах завода спустя одиннадцать лет после основания компании , то есть в 1987 году. Сняты с производства эти машины были лишь в 2012 году, а на замену им пришел КамАЗ-65115, предшественником которого был КамАЗ-5511, который имел более продолговатый кузов.

Задняя разгрузка самосвала весьма удобна. Потребители совертского рынка также выделяют оптимальную цену на данное авто. Хороший уровень обзора, высокая устойчивость, отличная маневренность и управляемость а также оптимальный тепловой комфорт — это главные достоинства модели.

Грузовик КамАЗ 55111 на фото.

Экономия топлива самосвала и плюс удобство в обслуживании

находятся на следующей ступени, а безопасность — это ключевой фактор, на который обращается должное внимание. Технические характеристики самосвала КамАЗ-55111:

Технические характеристики самосвала КамАЗ-55111:

  • Колеса 6 на 4. (6 колес ведущие из них 4).
  • Номинальный вес 9150 кг.
  • Вместительность от 10 до 13 тонн груза (средняя грузоподъемность камаза самосвала 55111 — 12,8 тонн).
  • Максимальная скорость — от 80 до 90 км в час.
  • Полная высота грузовика — 2,765 метра. Длина 6,7 метра. Ширина – 2,5 метра.
  • Двигатель КамАЗ-740.51-240(Евро-2). Это V-образный 8 клапанный двигатель, мощностью в 240 лошадиных сил.
  • Объем двигателя 11 литров.
  • Коробка передач 5-ступенчатая.
  • Внутри кабины нет «спалки»
  • Кузов может подниматься на угол 60 градусов.
  • Максимальная вместительность топливного бака — 250 литров .

Если в автомашине нет никаких поломок, то с полным баком, о котором рассказано выше, на данной модели самосвала можно проехать порядка 800 км.

Данная машина, так же как и все другие, имеет некоторые преимущества над своими конкурентами, однако равносильно имеет и некоторые недостатки, именно об этом мы сейчас поговорим.

КАМАЗ-5511 и КАМАЗ-55111 — такие похожие, такие разные


0 КАМАЗ-55111 — это прямой потомок первого камского самосвала КАМАЗ-5511. Это понятно не только из цифрового индекса машины, но вполне определимо и по внешнему виду. Первые модели нового самосвала почти не отличались от своих предшественников, потому что кабина на них ставилась та же самая – с круглыми фарами. В дальнейшем на КАМАЗ-55111 устанавливали уже рестайлинговые кабины, с вынесенными на бампер прямоугольными фарами и более обтекаемой крышей.

Безошибочно определить модель самосвала можно было по кузову — он стал чуть короче, но выше. Укороченный кузов добавил маневренности самосвалу. За счёт того, что стенки стали выше, объём кузова остался тем же, что и был у предшественника — 6,6 кубических метров, но увеличилась грузоподъёмность машины — этот показатель для КАМАЗ-55111 равен 13 тоннам, что на 3 тонны больше, чем у предыдущей модели.

Устройство

Кузов

Эта металлическая деталь ковшевидного типа снабжена защитным козырьком, прикрывающим кабину. К каркасу, служащему основанием, приварены стальные листы, образующие днище. Чтобы было удобно высыпать груз, оно немного расширено, а передний борт кузова располагается под наклоном. А чтобы в мороз груз не примерзал к днищу, имеется кузовная система обогрева. Работает она на отработанных газах. Они поступают через отверстия, сделанные в поперечине, находящейся в передней части надрамника.

Соединение надрамника с рамой осуществляется кронштейнами и стяжками. Кузов поднимается и опускается с помощью гидравлики. Опрокидывающий механизм оснащен кронштейнами со стопорными пальцами, которые крепко держат кузов поднятым. А чтобы он не перевернулся, его страхует специальный трос с пружиной.

Гидропривод механизма подъема содержит:

  • Коробку отбора мощности одноступенчатого типа, работающая от автомобильной КПП. Управляется она электропневматическим способом – делают это непосредственно из кабины.
  • Гидроцилиндр с тремя ступенями телескопического типа, закрепленный на шарнирах между передним бортом и надрамником. Максимальный угол поднятия – 60 градусов. При этом происходит срабатывание ограничительного клапана.
  • Три пневмоэлектрических клапана и систему пневмопроводов.
  • Масляный резервуар, насос, маслопроводы и управляющий кран.

Схема подъема платформы на самосвале КамАЗ-5511

Двигатель

Здесь стоит «фирменный» камазовский двигатель без турбонаддува на 210 лошадиных сил. Он работает на дизельном топливе и включает восемь цилиндров, размещенных в виде буквы «V». Применяется охлаждающая система закрытого типа, которая требует постоянной принудительной подачи специальной жидкости (антифриза). В этой системе стоят два термостата, а привод вентилятора оснащен автоматической гидромуфтой.

Рама и мосты

В основе конструкции штампованной рамы лежат лонжероны из швеллеров и поперечины. В передней части находится буфер. На задней поперечине сделана проушина для буксировки, а передние концы лонжеронов заканчиваются буксирными крюками.

Трансмиссия и ходовая часть

Коробка передач (четырнадцатой модели) установлена механическая, шестеренчатая, с пятью ступенями. К переднему торцу ее картера крепится картер сцепления (сухого, двухдискового). Главная передача состоит из двух ступеней, содержащих цилиндрические и конические шестеренки.

Передняя подвеска сделана на двух продольных рессорах со скользящими задними концами. Пальцы с резиновыми втулками соединяют амортизаторы подвески с рамой машины. Задняя подвеска оснащена балансиром с одной осью, которая запрессована в его кронштейн. Колеса, задние из которых сдвоенные, используются трехкомпонентные, бездискового типа.

Тормоза

Кроме основной (рабочей) тормозной системы, имеются еще три: запасная, вспомогательная и стояночная. Они работают автономно. Рабочая система двухконтурного типа, управляемая пневматически, действует в отдельности на заднюю тележку и передний мост. Она запускается педалью. При ее выходе из строя с помощью рычага включается запасная система, которая действует только на заднюю тележку. Стояночные тормоза являются ее частью.

Для разгрузки основной системы и ее охлаждения служит вспомогательная система, использующая газодинамический механизм в выпускном устройстве. Он перекрывает подачу горючего, и машина плавно тормозит. Также в самосвале имеется привод аварийного снятия с тормозов.

Рулевое управление

Продольная тяга руля автомобиля – кованая, а поперечная – полая. Они оснащены шаровыми шарнирами. Для облегчения поворота используется гидроусилитель с пластинчатым шестеренным насосом и клапаном золотникового типа. Привод насоса работает от коленвала двигателя. Габаритные размеры КамАЗа 5511

Кабина

У этой модели подрессоренная кабина, закрепленная на раме, рассчитана на два места. Она может откидываться вперед с помощью торсионного механизма – это сделано для удобства ухода за мотором. Триплексные стекла опускаются, форточки поворачиваются. Пол и стены покрыты шумотеплоизоляционными материалами. Есть отопление и вентиляция.

Электрика

Две последовательные аккумуляторные батареи соединены параллельно с трехфазным генератором мощностью 800 ватт. «Минус» с аккумуляторов через выключатель идет на корпус. Однопроводная система дает 24 вольта.

Технические характеристики

Все технические характеристики автомобиля представлены в таблице 1. Таблица 1 — Технические характеристики КамАЗ 55111

Общие данные
Производитель КамАЗ
Год производства 1987-2012
Тип кузова Самосвал
Платформа Разгрузка задняя, обогрев выхлопными трубами
Колесная формула 6х4
Габариты
Длина 6685 мм
Ширина 2500 мм
Весовые параметры и нагрузки
Снаряжённая масса а/м, кг Грузоподъёмность а/м, кг

Полная масса, кг

9050 13000

22400

Двигатель
Модель КамАЗ-740.51-240 (Евро-2)
Тип Дизельный с турбонаддувом
Мощность кВт (л.с.) 176(240)
Расположение и число цилиндров V-образное, 8
Рабочий объём, л 10,85
Коробка передач
Тип Механическая
Без делителя 5 ступеней передач
С делителем 10 ступеней передач
Кабина
Тип Расположенная над двигателем, с высокой крышей
Исполнение Без спального места
Колёса и шины
Тип колёс Дисковые
Тип шин Пневматические, камерные
Размер шин 10.00 R20 (280 R508)11.00 R20 (300 R508)
Самосвальная платформа
Объём платформы, м. куб 6,6
Угол подъёма платформы, град 60
Направление разгрузки Назад
Общие характеристики
Максимальная скорость, не менее км/ч 90
Угол преодол. подъёма, не менее, % 25
Радиус поворота, внешний габаритный, м 9
Гидроусилитель руля Есть
Объем бака, л 250
Дополнительный бак, л Может оснащаться, 350
Пробег без дозаправки, км 800

Всего выпущено четыре варианта автомобиля № 55111:

  • 55111-015-15;
  • 55111-016-15;
  • 55111-017-15;
  • 55111-018-15.

Все модификации с одинаковым силовым дизельным агрегатом. Двигатель агрегируют с МКПП: 152 с передаточным числом 5,43 на 1 и 16 серии. На 18 модификации передаточное число составляет 5,94. Длина шасси и тип шин одинаковый. Вес каждой машины составлял 9050 кг. Топливные баки рассчитаны на 250 литров солярки.

Кузов

Сварная платформа ковшового типа, цельнометаллическая. Наклон направлен на передний борт. Козырёк закрывает свободное пространство между кузовом и кабиной.

Днище обогревается за счёт отработанных газов, что не даёт сыпучим грузам примерзать к его основанию.

Максимальный угол наклона кузова равен 60-ти градусам. Объем платформы 6,6 кубометров.

Система подъема кузова

Опрокидывание платформы выполняется с помощью гидравлики. На машине установлен для этих целей телескопический гидравлический цилиндр на три ступени. Агрегирует через привод коробкой отбора мощности.

Кабина

Дизайн кабины по сравнению с предыдущей моделью изменился. Она стала более просторной. Крышу кабины приподняли. Впереди установили фары прямоугольной формы. Кабина выполнена из металла с наклоном вперёд по ходу движения авто. Кабина рассчитана на 3-х человек.

Внутри кабины неплохая шумо и гидроизоляция. Вход-выход рассчитан на две стороны.

Двигатель

Дизельный агрегат с турбонаддувом. Развивает мощность 240 л.с. при 2200 об/мин. Максимальный крутящий момент 912 Нм достигается при 1100 об/мин. Двигатель V-образный 8 цилиндровый.

Детальнее о двигателе КамАЗа 55111 и его комплектующих можно посмотреть в руководстве по ремонту и техническому обслуживанию автомобилей КамАЗ начиная с 14 стр.

Коробка передач

КПП механическая на десять ступенек в двух вариациях:

  1. Без делителя на 14,5 ступенек, значение раздаточного числа — 7,22. 5 МКПП.
  2. С делителем на 15,5 ступеней. Раздаточное число — 6,53. 10 МКПП.

Расход дизельного топлива

Расход топлива КамАЗа 55111 самосвала — 30 литров на 100 км. Объём топливного бака КамАЗа 55111 вмещает 250 литров топлива и может преодолеть расстояние в 800 км без дозаправки. На специальных модификациях КамАЗах 55111 заправочные объёмы увеличены. Модели оснащаются баком на 350 литров солярки, что дает возможность увеличения прохождения большего расстояния без дополнительной заправки.

Тормоза

Схема тормозной системы КамАЗа 55111 — это симбиоз мелких деталей и компонентов.

Схема тормозов КамАЗа 55111 делится на основную и вспомогательную. Первая контролирует ситуацию во время движения. Вторая (стояночная) удерживает грузовик во время стоянки и остановки. В том числе под уклоном.

Рисунок 1 — Схема тормозного механизма

Пояснение к рисунку 1:

  1. Ось колодки.
  2. Суппорт.
  3. Щиток.
  4. Гайка оси.
  5. Накладка осей колодок.
  6. Чека оси колодки.
  7. Колодка тормозная.
  8. Пружина.
  9. Накладка фрикционная.
  10. Кронштейн разжимного кулака.
  11. Ось ролика.
  12. Кулак разжимной.
  13. Ролик.
  14. Рычаг регулировочный.

Детальнее о тормозной системе читайте в руководстве по эксплуатации КамАЗа 55111 в разделе «Тормозная система» стр. 188.

Схема электропроводки

К сожалению схема электропроводки КамАЗа 55111 не претерпела значительных изменений по сравнению с прежней моделью 5511.

Описание к электро схеме КамАЗа 55111 есть в разделе «Электрооборудование» инструкции по эксплуатации КамАЗа 55111 на стр. 213.

Подведя итоги

В заключение будет сказано, что данный вид тяжеловесной техники — это отличный помощник в различных отраслях строительства, а также при проведении всевозможных грузоперевозок и т. д. Надежность, долговечность, эргономичность, нацеленность на высокие производственные показатели — вот основные критерии, благодаря которым водители выбирают именно КамАЗ самосвал.

Даже не смотря на то, что удобство в данной технике далеко не на первом месте (отсутствие спального места и прочих элементов комфорта водителя) она пользуется огромной популярностью. Даже после того, как техника была снята с производства, спрос на нее остается несоизмеримо высоким.

Эти маневренные автомобили, обладающие высокой грузоподъемностью, работаю в любых условиях и выдерживают гораздо большие нагрузки чем рассчитано.

Грузовая эвакуация, о которой лучше знать любому владельцу грузовой техники описана

Предшественником модели КамАЗ-55111 был автомобиль КамАЗ-5511, выпускавшийся в 1977-1990-х годах. Данная техника имела грузоподъемность в 10 тонн и оснащалась мощным дизельным агрегатом V8. В 1988-ом году Камский автомобильный завод представил самосвал с индексом 55111, которому предстояло сменить ветерана на строительных площадках Советского Союза.

Модель довольно быстро завоевала популярность. Среди продуктов Камского завода именно КамАЗ-55111 вскоре вышел в лидеры по объему производства.

Данный самосвал имеет заднюю загрузку и предназначается для транспортировки навалочных и сыпучих материалов. Также машина применяется для разгрузки материалов посредством опрокидывания кузова

Данная процедура занимает минимум времени, что в современных условиях особенно важно. Также система позволяет сэкономить средства и время на ожидание погрузочного крана

Основные направления использования — сельское хозяйство, благоустройство и строительство.

Разработчикам удалось построить передовую модель, сочетающую высокие эксплуатационные и технические показатели. В сравнении с модификацией КамАЗ-5511 в новой модели изменились не только мощностные параметры. Грузовик преобразился внешне. Кабина стала более просторной, а передние фары были сделаны прямоугольными. Кроме того, модель получила укороченную платформу.

Выпуск КамАЗ-55111 продолжался до 2012-го года. После этого модель заменил улучшенный вариант — КамАЗ-65115.

Первые желтые грузовики появились в Набережных Челнах. От традиционной техники, производимой отечественными предприятиями, они заметно отличались. Конструкцию КамАЗ-55111 составили три оси. При этом большинство элементов и узлов были типовыми для всех продуктов Камского завода. Из числа новшеств следует выделить аварийную сигнализацию.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Мастер Дима Сучев
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
