Фаркоп на лада ларгус: установка, чертежи, видео

Назначение и крепления фаркопов Лады Ларгус

Это одно из разновидностей тягово-сцепных устройств легковых автомобилей. С его помощью к задней части автомобиля можно присоединить прицепы и трейлеры небольшого размера. При этом следует учитывать технические возможности транспортного средства и максимально допустимые для авто нагрузки.

Устройство также может использоваться для буксировки различных транспортных средств с фиксированной нагрузкой (не более трёх тонн). Лада Ларгус может комплектоваться фаркопом с завода (например, версия Кросс), но многие автовладельцы предпочитают устанавливать этот механизм самостоятельно. Как правило, фаркоп становится незаменимым механизмом для водителей, использующих автомобиль для транспортировки различных грузов на большие и малые расстояния. Наличие фаркопа на Ларгусе исключает необходимость перевозки специального крюка в багажном отсеке.

Причина в опасности, которую представляет этот механизм при возникновении столкновения. Дополнительные повреждения при ДТП получат оба столкнувшихся автомобиля. Более того, в некоторых европейских странах на законодательном уровне запрещено использовать ТСУ без прицепа или трейлера.

Виды фаркопов

На рынке автомобильных аксессуаров есть много устройств от различных производителей. На сегодня наибольшую популярность получили фаркопы Лады Ларгус следующих брендов:

Балтекс;
ПТ Групп;
Лидер Плюс;
Bosal и некоторые другие.

Не рекомендуется обращать внимание только на известность торговой марки, правильнее будет подойти к выбору всесторонне. Большое разнообразие прицепных устройств может запутать

Для начала стоит выбрать фаркоп исходя из того, как его крепить.

Фиксированные (устанавливаются чаще всего как штатные ТСУ на заводе). Это цельные тягово-сцепные устройства, являющиеся конструктивно составной частью заднего бампера. На сегодня такие модели встречаются всё реже. Подобные устройства также устанавливаются как отдельный элемент на автомобили, конструкция которых не подразумевает использование фаркопа. Его преимущество в универсальности. Независимо от вида крепления, они не требуют установки только на конкретный автомобиль.
Съёмные. Такие модели считаются самыми популярными, т. к. при отсутствии надобности в ТСУ его можно легко демонтировать. Для автовладельцев, использующих прицеп время от времени, такой вариант наиболее предпочтителен. Выбрать съёмный легко. Всё, что нужно учитывать, это возможность установки на штатные крепления Lada Largus.
Фланцевые. Фаркоп такого типа закрепляется на специальной площадке с помощью болтов. В какой-то степени это тоже съёмные ТСУ. Болтовые соединения позволяют выдерживать большие нагрузки, а назначение таких моделей заключается в буксировке тяжёлых прицепов. В случае с Ладой Ларгус нужно подбирать под конкретную модель.

При необходимости их легко демонтировать и устанавливать на место, если потребуется подцепить прицеп. У каждого вида есть как минусы, так и плюсы. Например, фланцевый может выдержать серьезные нагрузки, обладая большим запасом прочности. С другой стороны, он постоянно на виду. Прочие экземпляры не подразумевают возможность выбора высоты шара, и их цена выше. Самая дорогая разновидность – складная, но и преимуществ у такой модели больше всего.

Виды фиксаторов

Сцепное устройство трейлера или прицепа надевается на специальный шар, который тоже бывает разным в зависимости от назначения.

Разновидности	Функционал
Шар A.	Позволяет буксировать груз массой не более полутора тонн.
Шар H.	Аналог шара А, но стоит гораздо дешевле.
Тип F и G.	Выдерживает нагрузку не более 3,5 тонн. Есть возможность изменять высоту зацепления.
Тип V.	Допускается перевозка прицепа и груза общей массой не более 2,5 тонн. Нет регулировки высоты фиксации.
BMA.	Съёмный вариант с возможностью вертикального крепежа.

Есть также фиксация типа квадрат. Для Лады Ларгус наилучшим вариантом является тип шара А. Во многом причина такой популярности в универсальности изделия, его практичности и простоты использования.

Порядок проведения электромонтажных работ при подключении розетки фаркопа

1. Первый этап работ: определение схемы подключения, необходимости применения блока согласования, выбор типа разъема.

Если на момент установки разъема прицепа, последнего еще нет в наличии, либо вообще не планируется его покупать, предполагается использовать только прокатные средства, рекомендуется установить сразу 13-пиновый универсальный разъем.

Видео — почему 13-пиновая розетка для фаркопа предпочтительна в некоторых случаях:

В этом случае с помощью переходника 13/7 pin без всяких проблем можно подключить обычный грузовой прицеп.

Есть, конечно, и обратный вариант – переходник 7/13, однако часть пользовательских соединений, в том числе для зарядки АКБ, придется проводить вне разъема, что очень неудобно.

Если у вас автомобиль до 2000 года выпуска, возможно, нет необходимости устанавливать блок согласования. В этом случае следует на 25% увеличить номинал предохранителей, обслуживающих поворотники и задние световые приборы.

2. Далее в обязательном порядке необходимо проверить все электрические цепи в разъеме прицепа (если имеется).

Этого можно не делать только в случае использования прокатного прицепа, их проверяет арендодатель, и несет ответственность за работоспособность и безопасность.

Наиболее типичные неисправности электрооборудования прицепа:

«отгнивание» электропроводки, особенно в зоне соединений, контактов, паек;
короткие замыкания в зоне трущихся частей;
выход из строя световых ламп;
большие токи утечки, связанные с солевым покрытием автодорог и заездом в водоемы (прицепы лодок, особенно на морском побережье).

3. На третьем этапе разрабатывается схема трассировки (какой провод, какого цвета, какого сечения, куда идет, как идет, где соединяется, с чем соединяется, и, наконец, как соединяется).

По-порядку. Если купленный разъем прицепа укомплектован проводниками, нет смысла их заменять. В противном случае следует выбирать проводники в точном соответствии с приведенными выше на рисунках цветами и сечениями.

Наиболее трудно определить путь прохождения проводов от разъема внутрь багажного отделения таким образом, чтобы он был незаметен, проводники не могли повредиться при эксплуатации и вызвать короткое замыкание, не нарушилась герметичность салона. В большинстве случаев производители предусматривают штатное отверстие.

Соединения можно (и лучше) произвести с помощью стандартного метода: снятие изоляции + скрутка + пайка + термоусадка. Все соединения необходимо производить как минимум при выключенном зажигании. Есть вариант соединения с помощью специальных клипс.

Такие соединения не обеспечивают больших токов, не так долговечны, но в некоторых случаях их можно применить при использовании грузовых прицепов.

Для дальнейших действий необходим минимальный набор инструмента и комплектующих:

набор слесарного инструмента для демонтажа-монтажа элементов салона в процессе укладки кабелей;
набор электромонтажного инструмента, при необходимости паяльник, припой, флюс;
провода, электромонтажные клипсы, саморезы, кембрики, термоусадка, изолента, хомуты;
мультиметр;
контрольная лампа;
зеркало (при установке в одиночку).

4. Подключение. На этом этапе необходимо быть максимально внимательным, лучше вначале подписать каждое соединение, только затем произвести электромонтаж.

Электрические соединения вне салона автомобиля необходимо «одевать» в термоусадку (кембрик, уменьшающий размеры при нагревании промышленным феном, можно зажигалкой).

5. Проверка. На этом этапе с помощью мультиметра определяют отсутствие коротких замыканий, прозванивают электрические связи. Лишь после этого можно включить зажигание и произвести тестирование всех функций.

Если бортовой компьютер выдает сведения об ошибках в работе электрооборудования, скорее всего, применение блока согласования при подключении прицепа для вашего автомобиля является обязательным.

Приобретение и установка фаркопов на хэтчбек

Сразу приводим чертёж сцепного устройства, предназначенного для хэтчбеков:

Такие фаркопы подходят всем ягодным хэтчбекам

Здесь крепление отличается от рассмотренного выше. Например, к лонжеронам не прикручивается ничего. Фаркоп крепится к заднему швеллеру, а ещё, три винта проходят через отверстия в нише. Она, то есть ниша, предназначена для запасного колеса, а отверстия в ней закрыты пробками.

Отверстия на треугольнике 2 будут закрыты резиновыми пробками

Итак, будем руководствоваться инструкцией изготовителя. Монтаж проще выполнять, загнав автомобиль на яму:

Резиновые пробки из отверстий в нише необходимо удалить;
Фаркоп располагают вдоль центральной оси, совместив отверстия «ушек» с отверстиями на заднем швеллере;
Затем, устройство фиксируют болтами М10, не забыв установить шайбы. Болты вкручивают в резьбу заднего швеллера;
Установив недостающие детали крепежа (винты М12 вкручиваются в гайки), нужно затянуть все крепления ключом. Усилие должно составлять 30-50 Н*м.

Подключаем электропитание

Внимание! У многих владельцев именно этот этап способен вызвать максимальные трудности. Процедуру коммутации розетки сцепного изделия рекомендуем осуществлять в «присутствии» прицепа, который подлежит эксплуатации с автомобилем

Это объясняется наличием у некоторых модификаций прицепов нестандартной электрической схемы кабельной разводки.

Розетку закрепляем на кронштейне, а заизолированные кабели укладываем в металлизированный рукав. Он впоследствии фиксируется с помощью стяжек.

Далее проводка сквозь выполненное в кузове отверстие прокладывается внутрь багажного отсека LADA Largus. Это отверстие изначально заблокировано пробкой и располагается поблизости к глушителю, между бампером кормы и колесной аркой. Далее кабельные отводы коммутируются с бортовой сетью.

Теперь приведем стандартную распиновку проводов для универсала Ларгус.

С левой стороны:

провод оранжевого цвета отвечает за стоп-сигнал;
черный кабель — масса;
розовый провод – ПТФ кормы;
зеленый отвод — левый сигнализатор поворота;
голубой — габаритная светотехника.

С правой стороны:

оранжевый кабель – второй стоп-сигнал;
черный провод – масса;
бежевый отвод – лампа заднего хода;
зеленый кабель – правый сигнал поворота;
голубой провод – габаритный свет.

Завершив коммутацию кабельной сети, проверяем функционирование всего перечня световых устройств прицепа.

фаркопа

1 year ago

Выбор ТСУ (фаркопа) нет необходимости регистрировать, достаточно иметь сертификат.

ГЛАВНАЯ ПЕРЕДАЧА НТВ от 03.06.2018 г. Фаркоп можно купить здесь: https://vk.com/autoboxkoffer В нашей фирме вы можете купить…

6 months ago

Принцип работы фаркопа КАМАЗ старого образца

Ремонт фаркопов ТСУ различных модификаций. Rockinger V.Orlandi Mireal Тухнотрон КАМАЗ МАЗ(БААЗ) Евро. Авто- Крафт специа…

10 months ago

Lada 4×4 — Установка фаркопа BOSAL на НИВУ — Съёмный «американский» Квадрат

Канал Спонсора: https://goo.gl/pz6TmJ По вопросам сотрудничества: [email protected] Фаркоп покупал тут: ✓ http://www.mnogofarkopov….

2 years ago

Регистрация фаркопа в ГИБДД. Установка фаркопа. Фаркоп 2019-2018. ЦЛП АРИВА

Нас тоже мучал вопрос по поводу регистрации фаркопа в ГИБДД. Но получив официальный от УГИБДД МВД России,…

2 years ago

Выбор фаркопа, отличие американской системы от европейской, особенности и рекомендации

Купить фаркоп и аксессуары со скидкой …

1 year ago

различия американского и европейского фаркопа WJ и ZJ.

кому то покажется это смешным,но у меня не один раз спрашивали чем отличается европейский фаркоп от америка…

3 years ago

Размер имеет значение? Замена шарика фаркопа.

Все началось с того, что во время езды с прицепом начал появляться какой-то посторонний звук. Поскольку…

2 years ago

Установка фаркопа на Рено Дастер 4х4. Подготовка к отпуску с внедорожным прицепом Z-Lander Z1

Особенности выбора фаркопа на Рено Дастер для буксировки внедорожного прицепа Z-Lander Z1 Работы выполнены…

5 years ago

Демонстрация работы фаркопа Westfalia вертикальный автомат

3D демонстрация принципа работы быстросъемного фаркопа, фирмы Westfalia.

7 months ago

Подключение проводов розетки фаркопа

Ссылка на схему контактов розетки фаркопа https://yadi.sk/i/bx5m1Bx9GeTzsA.

1 year ago

Изготовление фаркопа на toyota ipsum

Я профессионал и хочу показать как правильно сделать фаркоп, но конечно это мое решение.На изделие ушло…

1 year ago

установка фаркопа VW polo sedan 2013

снимаем фонарь https://www.youtube.com/watch?v=pabblFT8S0M снимаем бампер https://www.youtube.com/watch?v=UkhDhhJ0dS8 ——————————————————————————

3 years ago

Установка ФАРКОПА на LADA Granta + распиновка розетки

Схема установки фаркопа на Ладу Гранта, Калину и Datsun on-Do — похожи. В ролике показан алгоритм работ по установ…

1 year ago

установка фаркопа своими руками

партнерка http://join.air.io/serega_eto_prosto подписка https://www.youtube.com/channel/UCWl4Qw_aJQoIEtmk7Pq9afQ?sub_confirmation=1 снять обшивку …

2 years ago

установка фаркопа(подробно)

Помощь каналу (на развитие канала) — 63900248 9007718784 (сбербанк)

5 months ago

Установка и хранение фаркопа BMW X5

SEICANE — профессиональный поставщик автомобильной аудио видео техники и сопутствующих товаров. Промо код…

1 year ago

подключение розетки фаркопа на Дастер

3 years ago

Установка фаркопа на Опель Зафира

Устанавливаем фаркоп на Opel Zafira своими руками.

3 years ago

Переделка фаркопа для ВАЗ 2101/03/06 на ВАЗ 2104.

Раньше я уже кое-как приспособил этот фаркоп к своей машине, но получилось не совсем удачно… В этот раз…

5 months ago

Renault Duster: выбор и установка фаркопа

2 years ago

ВАЗ 2110 установка фаркопа & самостоятельный монтаж фаркопа

Видео инструкция по самостоятельному монтажу фаркопа на ВАЗ 2110. Спасибо за просмотр и лайк!!! И не забудь…

4 months ago

Подключение электрики фаркопа на Рено Дастер

1 year ago

подключение фаркопа схема

подключение фаркопа схема подключения без блока согласования подробно. (Самодельный блок саглосования)…

1 year ago

Установка фаркопа Трейлер

1 year ago

#3 Подробная установка ТСУ (фаркопа) на ВАЗ 2104 (часть 1)

В этом видео постарался подробно объяснить и показать установку фаркопа на ВАЗ 2104. А так же подключение…

1 year ago

Установка фаркопа Leader VAZ-44А. LADA VESTA SW Cross, (универсал) 2017 — … г.в.

Установка фаркопа Leader VAZ-44А. LADA VESTA SW Cross, (универсал) 2017 — … г.в.

2 years ago

Подключение проводки фаркопа (и других осветительных приборов) на Ларгус и другие

Автор переходника — Николай — [email protected] Наша группа в контакте ПРОСТОЕ МНЕНИЕ https://vk.com/ProstoeMnenie Для поддерж…

more (14161+ videos)

Фаркоп для Лада Гранта Лифтбек

ри эксплуатации «Лады Гранты» вам может понадобиться фаркоп. Он представляет собой устройство тягово-сцепного типа (ТСУ), которое применяется для того, чтобы буксировать нетяжелые прицепы, а также трейлеры. Состоит это металлическое приспособление из 3 составляющих:

поперечины, которая монтируется в кузовные отверстия;
узла шарового типа, который прикрепляется к балке;
электрической цепи.

Фаркоп для LADA Granta лифтбек Это приспособление для «Лады Гранты» (лифтбек) точно пригодится тем, кто:

занимается продажей и перевозкой малогабаритных грузов (овощей, некоторых видов мебели);
путешествует, перевозя спортивное снаряжение, лодки и различные инструменты на «Ладе Гранте»;
хочет обезопасить себя при ДТП. Бытует мнение, что это приспособление должно взять на себя большую часть удара, если оно будет сзади. Однако правила дорожного движения различных стран запрещают езду с фаркопом без прицепа, так как такая конструкция, напротив, увеличивает вероятность серьезного повреждения кузова.

Критерии выбора

Лада Гранта (Lada Granta) с установленным ТСУ (фаркопом) Прежде чем выбрать фаркоп для авто, вам нужно знать, с какими объемами грузов ему придется работать. Экономия денег на покупке тягового аппарата с низкой грузоподъемностью не сыграет вам на руку, если вы будете перевозить тяжелые вещи. Поэтому выбирайте соответствующие по весовой нагрузке комплектующие для вашей «Лады».

Стоит учесть, что не каждый фаркоп подойдет для «Гранты», ведь он изначально проектируется под определенную марку или модель машины. На тягово-сцепном устройстве для «Лады Гранты» (лифтбек) будет отдельно указана его совместимость с моделями авто.

Чтобы провести установку изделия на ваш автомобиль, потребуется:

набор ключей разного размера;
собственно, фаркоп (с розеткой, а также проводами в наборе) для «Лады Гранты».

В роли него может выступить модель «Лидер Плюс VAZ — 19A» или любая другая. При выборе модели учитывайте, что она должна изготавливаться из толстого и надежного металла, иметь качественный лакокрасочный слой.

Модель «Лидер Плюс VAZ — 19A» — комплектация

На рынке представлено 2 типа розеток:

пластмассовые. В отдельных случаях могут не подойти к размерам кронштейна;
дюралюминиевые. Являются более универсальными.

Монтажные работы

Чтобы совершить установку приспособления на «Ладе Гранте», вам не потребуется сверлить множество отверстий. Достаточно будет использовать стандартные, расположенные на кузове. Они прикрываются лентой и покрываются антикоррозийным средством. К кузову нужно будет приложить фаркоп и закрепить его 6 болтами, резьба которых должна совпадать с кузовными отверстиями.

Монтажные работы по установке ТСУ на «Ладу Гранта»

Чтобы закрепить один из находящихся за запасным колесом болтов, вы можете воспользоваться удлинителем.

Крепежный болт фаркопа (ТСУ) за запасным колесом

После этого вам нужно будет проложить провода из багажного отделения «Лады» к розетке изделия. Провода в комплекте идут для удобства подсоединения к прицепу и обеспечивают работу его фар для безопасности движения на дороге. Предварительно позаботьтесь о надежной изоляции проводов, чтобы предотвратить попадание влаги в процессе работы и избежать короткого замыкания. Процесс осуществляется через штатное отверстие, которое вы сможете найти в нижней части бампера «Гранты» слева. Если вы подсоедините проводники по неправильной схеме, вам придется потратить не один час для ее исправления. Для экономии времени специалисты рекомендуют протестировать схему на тестере. Алгоритм работы по установке проводов такой:

зачистить оплетку проводов. Кабель оставить неразрезанным. Изолировать провода обычной изолентой, чтобы иметь возможность надеть на них термоусадку;
вставить в зажимы на розетке кабели, пропаять их паяльником. Работа осуществляется таким образом: синий провод припаивается к задней правой фаре, так как это соответствует правому поворотнику. Провод коричневого цвета подсоединяется к габаритным огням. Полная схема подключения — на рисунке;
проверьте правильность подключения при помощи тестера, чтобы избежать короткого замыкания; Установка розетки ТСУ (фаркопа) Лада «Гранта»
установить розетку к крепежу изделия;
уложить все провода на дне багажного отделения;
осуществить проверку розеточной колодки, тестируя все световые сигналы и предварительно подключив разъем. Если проверка показывает корректную работу освещения, вы можете его использовать.

okuzove.ru

Установка

Прежде чем приступить к установке ТСУ на Ладу Ларгус, обязательно просмотрите два важных материала. Они помогут избежать некоторых ошибок и ответят на ключевые вопросы:

Теперь переходим к монтажным работам. Погнали!

Хорошо, что подключение не сложное из-за предусмотрительности АвтоВАЗа относительно наличия заводских отверстий для ТСУ. Потому у большинства автовладельцев не возникает проблем с тем, как установить своими руками новое ТСУ на свою Ладу Ларгус. Электрика вызывает куда больше вопросов. Потому не лишним будет посмотреть наглядные видео.

Установка выполняется в следующей последовательности:

Уберите все лишнее из багажника, достаньте запаску. Затем демонтируйте защитный экран, который расположен над глушителем Ларгуса. Держится на 3 гайках;
С лонжеронов снимаются заглушки из пластика. Они закрывают заводские отверстия. Удалите оттуда мастику и ленту, что позволит расширить крепежные места;
Вставьте передний крепежный болт и втулку, а снаружи навесьте кронштейн, чтобы наживить крепление. Далее вставляется задний болт и заводится снаружи в лонжерон. Вставляем втулку, шайбу, наживляем гайку. Все то же самое повторяем с правой стороны;
Убедитесь, что вы прижали ТСУ к бамперу, но он не задел глушитель. Если все хорошо, затягиваем тщательно все крепежные болты и ставим на место защитный экран.

Как видите, с установкой металлической конструкции нет ничего сложного. Главное, чтобы все было выставлено ровно и хорошо затянуто.

А вот с электрикой будет немного сложнее, если у вас не было подобного опыта ранее.

Электрика

Сначала демонтируйте оба задних фонаря. Проводка вашего ТСУ протягивается через заводские отверстия. Также просверлите пробку и в нее протяните проводку. Ее мы закрепим на балке фаркопа с помощью хомутов, которые идут в комплекте.

Здесь главное придерживаться схемы. То есть соединять провода автомобиля с проводкой вашего ТСУ в правильном соответствии.

Возьмем левый разъем. Здесь провода такие:

оранжевый идет на стоп-сигнал;
черный у нас масса;
розовый отвечает за задние противотуманки и обязательным не является;
зеленый позволит дублировать на прицепе левый поворот;
голубой нужен для габаритов.

Правый разъем немного отличается:

оранжевый, черный, и голубой идентичны;
серый подключает правый поворотник;
желтый дает задний ход.

Надеваем заглушку, заднюю резинку розетки, выполняем аккуратно подключение по схему. Все качественно изолируем.

Убедитесь, что перед работой с проводами вы сняли минусовую клемму с АКБ. Иначе за последствия я не отвечаю. Оголенный провод, электричество, ваши руки. Улавливаете, к чему я веду?!

Все, теперь ваша Лада Ларгус официально с фаркопом, к которому можно цеплять прицеп и выполнять возложенные на них задачи.

Всем спасибо за внимание и удачи на дорогах!

(1 оценок, среднее: 5,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

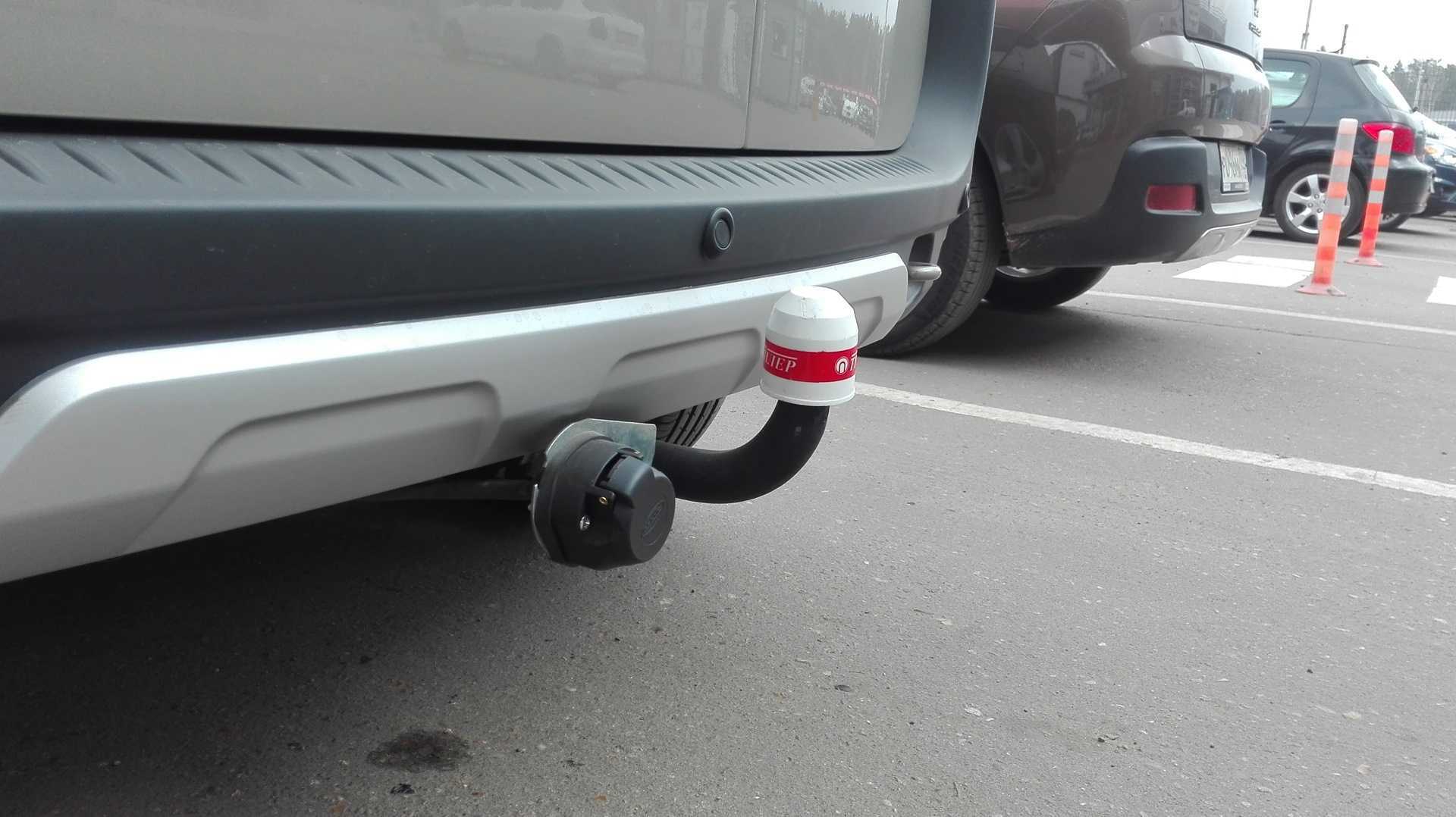

Фаркопом называют устройство, которое используется для присоединения прицепа к автомобилю. Сцепка устанавливается на многие легковые автомобили. На Ладе Ларгус такого устройства нет, поэтому автовладельцам приходится приобретать и устанавливать подобный механизм отдельно. В зависимости от эксплуатационных характеристик, назначения и способа крепления тягово-сцепные устройства (ТСУ) могут отличаться друг от друга.

Выбираем прицеп для авто марки LADA

Шар A.	Позволяет буксировать груз массой не более полутора тонн.
Шар H.	Аналог шара А, но стоит гораздо дешевле.
Тип F и G.	Выдерживает нагрузку не более 3,5 тонн. Есть возможность изменять высоту зацепления.
Тип V.	Допускается перевозка прицепа и груза общей массой не более 2,5 тонн. Нет регулировки высоты фиксации.
BMA.	Съёмный вариант с возможностью вертикального крепежа.

Помните о том, что в большинстве своем машины LADA — это не внедорожники с полным приводом, а обычные городские авто. И вытянуть прицеп из ямы или на горку для них может быть проблематично. Поэтому прицеп для той же LADA Kalina стоит подбирать с учетом местности, по которой вы будете с ним чаще всего ездить. Традиционно такой выбор помимо веса упирается в тип подвески: , к примеру, поведет себя на грунтовке не лучшим образом, а вот рессорная справится гораздо лучше.
Еще один аспект касается непосредственно вождения. Помните, что при загруженном прицепе ваш тормозной путь увеличится примерно на 30–40% уже при скорости 80–100 км/ч, то есть на оживленном шоссе придется вести машину намного аккуратнее. Также избегайте резких маневров: от них прицеп может повести в сторону, а сцепное устройство подвергнется лишней нагрузке.

Установка фаркопа на Ларгус своими руками: фото и видео

Фаркоп устанавливают на автомобили Лада Ларгус потому, что он обеспечивает возможность транспортировки крупногабаритных грузов, среди которых даже дома на колесах.

Что нужно для монтажа

Владельцы автомобилей устанавливают данное устройство своими руками или обращаются в автосервис. Для самостоятельного монтажа фаркопа необходимы технические навыки. Для того, чтобы установить фаркоп правильно, автолюбителю понадобится:

детали, входящие в комплект с фаркопом;
набор инструментов.

Процесс сборки следует осуществлять в строгом соответствии с рекомендациями профессионалов. Все подходящие по размеру гайки, болты и шайбы, обеспечивающие крепкую фиксацию устройства, входят в комплект. Поэтому в установке устройства своими руками особой сложности не будет.

Для осуществления монтажных работ по установке фаркопа на Ларгуса своими руками вам будут нужны:

гаечные ключи размерами 16,17 и 19;
комплект отверток.

Важные советы

Для беспрепятственного осуществления работ необходима смотровая яма или подъемник. Обязательно заручитесь поддержкой помощника, так как самостоятельно выполнить работы будет очень сложно.

Необходимо определить точное место крепления устройства. Специальные хомуты позволят на время присоединить фаркоп к автомобилю для исключения ошибок;
Практикуется предварительное снятие запасного колеса, ослабления глушителя с целью беспрепятственного осуществления монтажных работ;

Не рекомендуется снимать фаркоп с резинки, которая не препятствует доступу к креплениям. Снимите тепловой экран, выполняющий защитную функцию, с целью исключения повреждения в процессе сверления, закручивания гаек;
Подготовьте отверстия в нише багажника для осуществления монтажных работ. Отверткой с внутренней стороны лонжеронов удалите заглушки.

Крепление устройства осуществляется со стороны нижних лонжеронов. Возьмите гаечные ключи на 17 и на 19.

Сложности с осуществлением монтажных работ своими руками исключены при условии неукоснительного соблюдения правил инструкции. Тщательно изучите чертежи

Очень важно подготовить ходы для проводки (следует произвести точный предварительный расчет). Обязательно обрабатывайте поверхность автомобиля в местах, где ведете работы, жидкостью против коррозии

Подключение розетки

Самый ответственный этап монтажа данного устройства своими руками – работа с электрической частью. Для безошибочного подсоединения к розетке необходимо внимательно изучить инструкцию, обеспечить изоляцию проводов, поместить их в металлорукав.

Освободите отверстие, расположенное возле глушителя, от заглушки. Вам понадобится обычная отвертка:

Протяните связку проводов через отверстие во внутреннюю часть левого крыла;
Обеспечьте соединение со штатными проводами. Следует учитывать специфические особенности автомобиля «Ларгус»: синий провод – габаритные огни, желтый – сигнал стоп.

Положительный результат гарантирован при точном соблюдении инструкции.

Московский автомобильно-дорожный государственный университет , г. Москва. Уровень образования: Высшее. Факультет: АТ. Специальность: Инженер спец. Автомобили и автомобильное хозяйство. Опыт работы в автомобильной отрасли (мастером-консультантом…

Этапы установки фаркопа

Подбор инструментария

Чтобы установка фаркопа на Ларгусе прошла правильно, необходимо заранее подготовить нужный инструментарий. Такая процедура не может быть совершена только с помощью крестообразной отвёртки или разводного ключа.

Здесь следует обратить внимание на подъёмные приспособления: работать под автомобилем, поднятым посредством домкрата очень опасно. Учитывая это, установка тягово-сцепного устройства осуществляется только на смотровой яме

Конечно же, можно прибегнуть к помощи стационарного подъёмника.

Если предполагается просверливание отверстий, то динамометрический ключ существенно упростит эту задачу. К тому же большинство крепёжных деталей также нужно им закрутить.

Предварительно следует детально изучить инструкцию к устанавливаемому механизму, где, как правило, прописывается пошаговый монтаж фаркопа. Особенно здесь подчёркивается обеспечение соответствующего уровня герметичности.

Среди других инструментов понадобятся хомуты, струбцины, дрели, ключи, болты и гайки. Если предполагается подключение фаркопа Ларгуса, точнее, фар и огней на прицепе, то следует подготовить кусачки, провода и изоленту.

Подготовительные работы

Перед непосредственной установкой нужно удостовериться, что было приобретено именно то устройство, которое подходит для Лады Ларгус. Чтение инструкции и проверка места монтажа — это одни из немаловажных действий, первоочерёдно выполняемые автовладельцем.

Строго запрещается начинать подключение прицепа, если места сцепки подвержены коррозийным явлениям или повреждены механическим способом. К тому же меры безопасности самого автовладельца — использование специальных инструментов по назначению и защитных приспособлений сможет уберечь его от травм.

Монтаж нельзя начинать тогда, когда машина стоит под наклоном. Ведь даже несколько градусов отклонения от нормы, могут иметь катастрофические последствия. Коробка передач должна «стоять» в нейтральном положении, передние колёса заблокированы, а стояночный тормоз — поднят.

После того как автомобиль был установлен в смотровую яму, он прочно фиксируется домкратами. С аккумулятора снимается клемма, а багажник очищается от горючих деталей. Это предотвратить распространение огня в случае непредвиденного возгорания.

Фиксация фаркопа

Когда перед креплением тягово-сцепного устройства используются чертежи фаркопа на Ларгусе, то это значительно упрощает одноимённый процесс. Если отверстия были просверлены заранее, то механизм просто прикрепляется посредством пары зажимов. В случае их отсутствия пригодится дрель, которая быстро проделает их в днище багажника.

Затяжка фаркопа осуществляется с использованием гаек и болтов с диаметром 14 мм. При этом сами отверстия должны полностью соответствовать крепежам.

Кроме того, с внутренней стороны багажника усиливающими накладками проделывается ещё два дополнительных отверстия, помогающих надёжно зафиксировать устройство и снять часть нагрузки с кузова. По окончании монтажа все прикреплённые детали рекомендуется смазать специальным составом.

Подключение проводки

Прежде всего, нужно продумать, где лучше всего размещать соединения проводов и розетки. Здесь необходимо приобрести хороший комплект, который будет универсальным для любого транспортного средства, в том числе и Лады Ларгус. Это существенно снижает вероятность возникновения коротких замыканий или других неисправностей. К тому же в инструкции к нему детально прописываются вся схема подключения, и автовладельцу останется только сделать это своими руками.

Советуется проводить подключение проводки при наличии самого прицепа, так как бывают нестандартные схемы разводки на прицепах

Основные параметры фаркопов

Такие сцепные модули существуют в нескольких конструктивных видах. Они классифицируются по базовым техническим характеристикам. Для легковых авто различают следующие типы шарообразных сцепных элементов:

категории «А», «Н» (максимальная несущая способность прицепа — до 150 кг груза);
виды «F», «G» (грузоподъемность прицепа достигает 3500 кг и вдобавок присутствует возможность отрегулировать высоту крепежа);
тип «V» (устройства не регулируются, однако грузоподъемность приближается до максимума в 2500 кг);
категория «ВМА» (обладают быстросъемным крепежом вертикального типа).

В среде практичных автолюбителей именно последний из рассмотренных видов сцепных устройств удостоился максимальной популярности.

В зависимости от метода крепления фаркоп подразделяется на:

несъемные компоненты (здесь крюк жестко фиксируется сваркой);
съемные изделия, где рабочий крюк крепится посредством болтовых стыков или особого приспособления.

Перед тем, как выбрать фаркоп на Лада Ларгус требуется определиться с типом прицепа и весом наиболее часто транспортируемого груза. Не следует стремиться достигать нагрузок сверх регламентных значений, указанных в паспорте устройства, поскольку повышенные напряжения материала передаются кузову автомобиля, неизбежно вызывая течение деформаций.

К сведению! Заводской сцепной элемент для Лада Ларгус может выдержать пик тягового усилия в 1300 кг, а максимум вертикально прикладываемой нагрузки на изделие составляет 75 кг.

Установка жабо на Рено Дастер своими руками

Двигатель Рено Дастер 1.6 устройство

Объем масла в двигателе Рено Дастер 2.0
