Здравствуйте дорогие подписчики!Решил установить на свою магму фаркоп (ТСУ – Тягово-сцепное устройство).Прицеп уже приобретён. Про него расскажу чуть позже, в следующем БЖ. Необходимо мне это всё по работе, но в хозяйстве тоже я Вам скажу, ооочень полезные вещи. Груз, который планируется время от времени транспортировать, имеет небольшой вес. Он лёгкий, но габаритный. Так что прицеп – идеальное решение для таких задач.Ну а теперь расскажу непосредственно о выборе производителя. Выбор на нашем местном рынке небольшой. В наличии нашёл только фаркоп фирмы «Лидер – плюс». В принципе фирма, по отзывам в инете, делает хорошие и надёжные фаркопы. Но в наличии был обычный сварной цельный фаркоп, а хотелось модель со съемным шаром. В итоге я всё – таки нашёл эту модель на рынке, НО за дорого! На нашем «Казачем» рынке очень умеют навариваться на людях, которые что – то пристально ищут. Через 10 мин. поисков, весь рынок уже в курсе, что ты ищешь. И соответственно цена растёт через каждый прилавок. Кто в курсе о подобных рыночных схемах (так называемых бегунках), тот поймёт о чём я… Ну да ладно, вообщем я нашёл то, что искал.Вот так он выглядит:

Теперь немного о его установке на автомобиль. На нашей Гранте, как ни странно, заводом предусмотрены штатные крепления для фаркопа, расположенные в задних лонжеронах. Это очень радует, потому как не придётся ничего сверлить. Тоже самое предусмотрено и на Калине, в кузове седан. Ну а тем, у кого Калина в кузове хэтчбэк, повезло немного меньше. Там фаркоп совершенно другой формы и конструкции, и для него необходимо делать два отверстия в нише запасного колеса.Сам фаркоп крепится в 6 точках, болтами М10.Схема расположения резьбовых отверстий в лонжеронах:

Когда я первый раз заглянул под днище, я жутко расстроился. Дело в том, что отверстий с резьбой, я обнаружил только два. Они были за задним бампером. А на боковых лонжеронах их не было. Я уже приготовился к тому, что придётся сверлить, как – то прихватывать гайки и т. д. ))) Но потом, в надежде чуда))), ещё раз решил внимательно обследовать днище. Присмотрелся и обнаружил, что в предполагаемых местах крепления фаркопа, под заводским слоем антигравия виднеются некие квадратные пробелы. Оказалось что это как раз те самые отверстия с резьбой, просто они были заклеены квадратными кусочками плёнки, и замаскированы сверху антигравием. Под плёнкой оказалась девственно чистая резьба. Приятно, что на «АвтоВаз»е беспокоятся о таких мелочах.)))Прикинул фаркоп по месту и наживил 6 болтов, входящих в комплект. Все отверстия в фаркопе совпали с резьбовыми отверстиями в кузове.

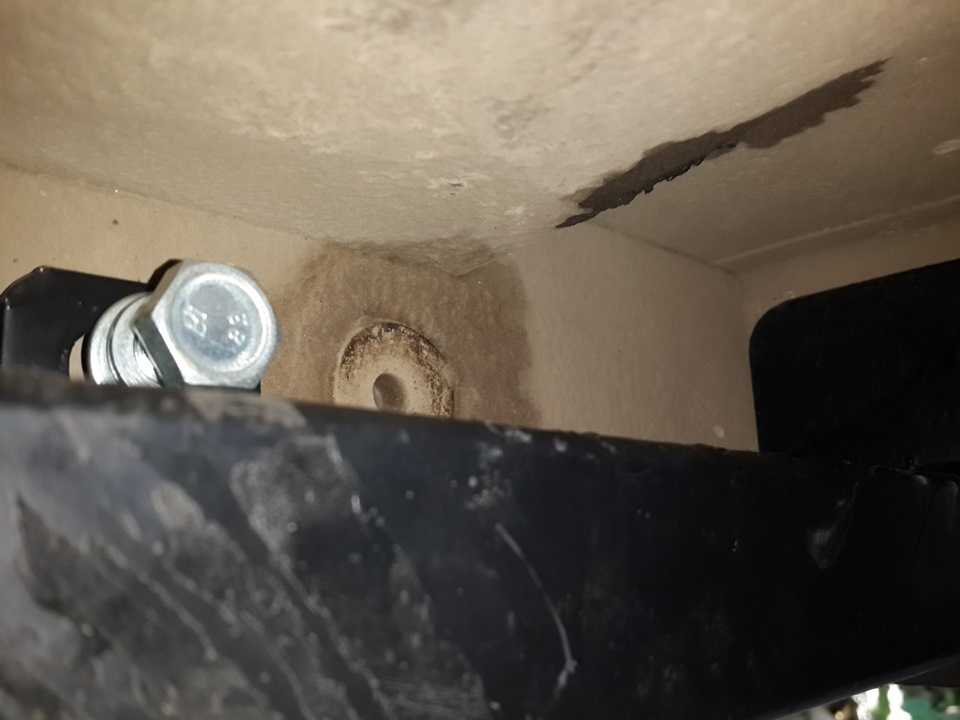

Очень трудно затянуть болт, который вкручивается за задним бампером с правой стороны машины. Подлезть к нему очень сложно, мешает ниша запасного колеса. Закрутить удалось трещёткой с двумя удлинителями и двумя карданчиками.После того, как фаркоп прикручен к кузову, я начал прокладывать проводку для разъёма.Провода пропустил через штатное резиновое уплотнение, расположенное с левой стороны под бампером. Причём решил не дырявить эту резинку, а именно просунуть провода вместе со штатными. Подолбаться пришлось изрядно! В итоге вот что вышло:

Про само подключение к штатной проводке, особо описывать не буду. С фаркопом в комплекте идёт подробная схема с распиновкой разъёма. Ну а в штатной проводке элементарно всё прозванивается мультиметром. Фотки после подключения:

Подключение проводов

На рынке представлены розетки из пластика и дюралюминия. Эксперты считают 2-й вариант более надежным, чем 1-й. Резиновый колпак для розетки может не соответствовать размерам отверстий кронштейна. В этом случае могут потребоваться дополнительные работы по подрезанию.

На первом этапе подключения проводки при установке фаркопа на Ладу Гранта необходимо повернуть колодку на 10-15 град. против часовой стрелки и вытащить ее, приподняв усик, фиксирующий колодку. Кончики кабелей, которые вставляются в зажимы, пропаивают. Полученная схема проверяется тестером. Следующий этап предусматривает подключение розетки к кронштейну фаркопа.

На втором этапе провода требуется прочно закрепить, уложив их на дне багажника. На 3-м этапе рекомендуется проверить тестером колодку розетки со всеми световыми сигналами. Затем штекер прицепа подключается. Конструкция готова к эксплуатации.

В противном случае установка фаркопа и подключение его розетки производится с помощью профессионалов в автосервисе.

Перевозка тяжёлых или крупногабаритных грузов на автомобиле невозможна – его багажник ограничен в объёме. Для этого используются прицепы, цепляемые за фаркопы. В этом обзоре мы рассмотрим, как установить фаркоп на Гранту. В этом нет ничего сложного – грубо говоря, для этого нужно вкрутить лишь несколько болтов и выполнить электрические подключения.

Как поставить кнопку

Первый способ подробно описан в инструкции к набору. Так будет выглядеть схема установки с помощью кнопки из монтажного комплекта.

Первый вариант установки — включаем фары отдельной кнопкой

Здесь стоит упомянуть о правилах подключения. Синий провод соединяют с «плюсом» зажигания, белый — с «плюсом» от габаритных огней, чёрный — на «минус». Реле в системе должно быть обязательно. Сила тока при работающих фарах доходит до 35 А, поэтому без него кнопка долго не протянет. Питание на реле подаётся от блока предохранителей или напрямую от АКБ, как показано на схеме.

Новая Лада: Лада Х Рей: описание, технические характеристики, модификации

LADA GRANTA (2190, 2191)

На рисунке 2-10 приведен основной вариант ТСУ, устанавливаемый на автомобиль LADA GRANTA.

Рисунок 2-10 – Конструкция и комплект поставки ТСУ LADA GRANTA (2190, 2191): 1– штанга в сборе с кронштейнами; 2 – подрозетник; 3 – крюк

Снять задний бампер.

С внутренней стороны поперечины 2, рисунок 2-11, пола задней, правого 1 и левого 3 задних лонжеронов очистить от слоя ПШМ закладные резьбовые отверстия 4 (отвертка плоская).

Примечание: Конструкция задней подвески основного глушителя автомобилей выпуска до 2021 года позволяет крепить к левому лонжерону кузова кронштейн штанги ТСУ в двух местах при наличии на кронштейне штанги дополнительного крепежного отверстия.

Рисунок 2-11 – Расположение штатных резьбовых отверстий для крепления ТСУ: 1– лонжерон пола задний правый; 2 – поперечина пола задняя; 3 – лонжерон пола задний левый

Установить на кузов штангу и закрепить, не затягивая, болтами из комплекта поставки.

Затянуть болты 2, рисунок 2-12, крепления штанги 3 к поперечине пола, затем болты 1 кронштейнов к лонжеронам кузова (ключ гаечный 17, головка сменная 17, вороток).

Рисунок 2-12 – Установка штанги ТСУ: 1 – болт крепления кронштейна штанги к лонжерону; 2 – болт крепления штанги к поперечина пола; 3 – штанга ТСУ

Установить на штангу крюк 3, см. рисунок 2-10, и подрозетник 2 (ключ гаечный 19, головка сменная 19, вороток).

Произвести монтаж и подключение электрооборудованиия ТСУ.

Установить задний бампер.

Нюансы установки

Перед установкой фаркопа на Лада Гранта своими руками, нужно провести ряд подготовительных мероприятий:

Поставить автомобиль на смотровую яму, эстакаду или воспользоваться домкратом. Это существенно облегчит проведение монтажа.
Очистить рабочие поверхности от пыли, грязи и коррозии.
Обесточить транспортное средство.
Зафиксировать колеса авто, поставив под них упор, либо задействовать стояночный тормоз машины.
Подготовить необходимые инструменты (набор ключей), и непосредственно фаркоп с элементами крепления, а также розеткой и проводами.

Проведение работ по установке, осуществляется по следующей инструкции:

На задних лонжеронах нужно отыскать штатные места крепления. Они заклеены специальной пленкой, и покрыты анти гравийным составом.
Далее нужно взять кронштейн крепления тягового устройства, и соединить места креплений каркаса и двух балок. В отверстия вставляются болты с нанизанными на них гайками.
Такие же операции проводятся и с двумя местами соединения, расположенными за бампером. Для того чтобы закрепить болт. Расположенный за выступом полости запасного колеса, применяют трещотку с удлинителем.
На крепежный каркас устанавливается сцепной шар и защитный колпачок.

После монтажа крепежного каркаса, приступают к подключению электрической розетки.

Монтажные работы

Фаркоп заводской сборки устанавливают с помощью 6 болтов. Приобретенная конструкция должна быть качественной, из прочного, толстого металла. Слой краски должен быть достаточно толстым, чтобы не сдирался после начала эксплуатации.Эксперты советуют подсоединять фаркоп на Гранту и проводить к нему электричество после снятия заднего бампера. Проводку необходимо тщательно изолировать, чтобы избежать попадания влаги и замыкания.

Трудности в работе возникают на этапе подсоединения электрической розетки, которая необходима для функционирования фар на прицепе. На подобный тюнинг потребуется 5 часов, если схема окажется неправильной. Поэтому специалисты рекомендуют перед подключением проводов проверить работу схемы на тестере. Установить фаркоп на Ладу при наличии необходимых инструментов и правильной схемы можно довольно быстро.

Необходимо зачистить оплетку, оставив кабель целым, не разрезая его. Подсоединяемый провод желательно намотать и пропаять. Для этого используют обычный паяльник. Такой метод считается старым, но надежным. Проводку заизолировать помогает изолента, потому что термоусадка не надевается на неразрезанные кабели. Пайка осуществляется к проводу синего цвета задней правой фары. Этот провод отвечает за правый поворотник, а коричневый — за габаритные огни.

Подключение розетки

Для того чтобы на подсоединяемом прицепном устройстве работали световые приборы, нужно подключить фаркоп к проводке автомобиля. При выполнении этой операции, используют следующую схему установки:

На первый контакт подключается черно-голубой провод. Он отвечает за функционирование левого указателя поворота на прицепе.
На второй контакт подсоединяют черно-коричневый провод, отвечающий за работу противотуманного фонаря.
Третий контакт используется для подключения массы.
Четвертый контакт с припаянным голубым проводом, отвечает за работу правого указателя поворота.
Зеленый провод распаивают на пятом контакте. Он обеспечивает работоспособность фонаря заднего хода.
Сигнал торможения расположен на шестом контакте, для работы используют сиреневый провод.
Седьмой контакт вместе с желто-коричневым проводов отвечает за работу габаритных огней.

После того, как была выполнена распиновка, розетку запитывают от коннекторов задних фар. В завершении работы, провода прокладывают по дну багажного отделения автомобиля, собирают розетку и обрабатывают герметиком. Если внутрь попадет вода, то может произойти короткое замыкание.

Установка Фаркопа на Ладу Гранту

Использование фаркопа дает возможность использовать прицеп, трейлер или транспортировать другие автомобили. Перед монтажом ТСУ, необходимо уточнить, подразумевает ли конструкция автомобиля установку данной детали. После оборудования машины прицепным устройством, переделку регистрируют в ГИБДД. Это позволит избежать штрафов и проблем с прохождением технического осмотра автомобиля.

ри эксплуатации «Лады Гранты» вам может понадобиться фаркоп. Он представляет собой устройство тягово-сцепного типа (ТСУ), которое применяется для того, чтобы буксировать нетяжелые прицепы, а также трейлеры. Состоит это металлическое приспособление из 3 составляющих:

поперечины, которая монтируется в кузовные отверстия;
узла шарового типа, который прикрепляется к балке;
электрической цепи.

Фаркоп для LADA Granta лифтбек

Это приспособление для «Лады Гранты» (лифтбек) точно пригодится тем, кто:

занимается продажей и перевозкой малогабаритных грузов (овощей, некоторых видов мебели);
путешествует, перевозя спортивное снаряжение, лодки и различные инструменты на «Ладе Гранте»;
хочет обезопасить себя при ДТП. Бытует мнение, что это приспособление должно взять на себя большую часть удара, если оно будет сзади. Однако правила дорожного движения различных стран запрещают езду с фаркопом без прицепа, так как такая конструкция, напротив, увеличивает вероятность серьезного повреждения кузова.

Алгоритм снятия бампера

Откручивают передний номерной знак. Для доступа к болтам крепления снимают передний номерной знак
Под бампером находятся два болта крепления. Выкручивают их головкой на 10 мм.
Открыв капот, снимают шесть болтов, крепящих решётку радиатора. При открытом капоте находят и вывинчивают болты, крепящие решётку радиатора
Выкручивают 3 болта, при помощи которых бампер крепится снизу. Следующим этапом выкручивается один из болтов и пара саморезов, крепящих бампер,
Вывинчивают пару саморезов с каждой стороны, соединяющих подкрылки с бампером. Вывинчивают по паре саморезов с одной и с другой стороны бампера
После этого снимают пару саморезов со стороны колёсных арок. Вывинчивают четыре самореза в колесных арках — по паре с каждой стороны
Оттягивают углы бампера вперёд по направлению движения и снимают его.

выбор и правила установки устройства

В процессе эксплуатации автомобиля часто возникает необходимость перевезти груз, который не помещается в багажник. В таких ситуациях потребуется установка прицепного устройства на Лада Гранта. На рынке дополнительного оборудования для автомобилей представлен широкий ассортимент отечественных и зарубежных тягово-сцепных устройств (ТСУ).

Выбор фаркопа

Основной момент, который влияет на подбор модели фаркопа, – это максимальный вес груза, который нужно перевезти. Сегодня выпускаются три группы тягово-сцепных устройств, предназначенных для транспортировки прицепов в зависимости от перевозимого веса:

Легкие, для перевозки груза до 1,5 тонн.
Средние, для груза весом до 2,5 тонн.
Тяжелые, для перевозки предметов весом до 3,5 тонн.

Автомобили Лада Гранта могут перевозить грузы, относящиеся к легкой группе. При транспортировке следует учитывать вид дорожного покрытия: нагрузка на сцепное устройство при движении по грунту увеличивается почти в два раза по сравнению с шоссейной дорогой.

По конструкции тягово-сцепные устройства выпускаются двух видов: неразборные и разборные. Первые целесообразно применять при регулярном использовании прицепов. Они надежны, имеют достаточно большой срок службы. Фаркопы со съемным шаровым крюком более практичны, но менее надежны. Крюк можно достаточно быстро снять и возить в багажнике, используя его при необходимости.

Установка и подключение

Установить фаркоп на Лада Гранту можно как своими руками, так и на станции технического обслуживания. В комплектацию ТСУ входят:

тяговая сцепка;
крепежные элементы, болты, гайки;
подрозетник;
крюк с шаровой опорой;
комплект проводов.

Сначала необходимо снять «минусовую» клемму с аккумулятора. Установить фаркоп легче со снятым бампером, поэтому его следует демонтировать. На автомобилях Гранта заводом-изготовителем предусмотрены четыре технологических отверстия на лонжеронах для установки фаркопа. Два других отверстия находятся за задним бампером. Они заклеены защитной пленкой, которую необходимо снять.

Теперь нужно установить тяговую сцепку, прикрепив ее четырьмя болтами к лонжеронам автомобиля и двумя болтами к кузову за задним бампером. После затяжки крепежных болтов следует проложить электропроводку, используя штатное отверстие с резиновым уплотнителем с левой стороны бампера. Теперь можно установить бампер на место и подключить розетки фаркопа к электропитанию задних фонарей по следующей схеме:

Схема подключения к розетке фаркопа.

Правила использования

Главное правило – нельзя располагать в прицепе груз больше веса автомобиля. Нужно следить за техническим состоянием прицепа и тягово-сцепного устройства, розетки электрических разъемов

Важно регулярно смазывать шарообразный шарнир фаркопа литолом, предотвращая его преждевременный износ. При установке крюка необходимо убедиться в надежности его крепления к тяговой сцепке. Перед покупкой и установкой фаркопа следует проверить документы на приобретаемую модель ТСУ

Они должны включать сертификат, разрешающий его использование для вашей марки автомобиля

Перед покупкой и установкой фаркопа следует проверить документы на приобретаемую модель ТСУ. Они должны включать сертификат, разрешающий его использование для вашей марки автомобиля

Следует также обратить внимание на розетку сцепного устройства: она может содержать девять или тринадцать контактов, поэтому выбирать нужно аналогичную вилке прицепа, в противном случае придется потратиться на переделку разъема

Использование автомобиля не только как средства передвижения, но и как помощника при перевозке бытовых грузов, буксировке катеров и лодок требует установки на авто специального оборудования – тягово-сцепного устройства. Выбор модели ТСУ зависит от веса перевозимого груза, частоты использования прицепа. Процедура установки фаркопа на Лада Гранту несложна и может быть выполнена своими руками.

Виды и критерии выбора

На рынке нетрудно отыскать различные разновидности ТСУ для Лада Гранта. Это объясняется тем, что сразу несколько компаний занимаются выпуском этих устройств для автомобиля ВАЗ 2190. Среди фирм, стоит отметить такие как «Лидер-Плюс», «Босал» и «Трейлер». Что касается самих тяговых сцепных устройств, то они, по типу конструкции, подразделяются на:

Устройства имеет съемный сцепной шар. Оно крепится к автомобилю с помощью болтов. После демонтажа шара, из под бампера транспортного средства слегка выступает муфта.

Как правило, имеет неразборную конструкцию. К местам креплений приваривается, либо прикручивается мощными болтами. Демонтаж такого фаркопа достаточно долгое и трудоемкое занятие.

К данному типу ТСУ относят фланцевые фаркопы с двумя и четырьмя болтами крепления. Кроме того, в продаже можно отыскать убирающиеся тяговые устройства. Они имеют специальный вертикальный механизм, и при неоходимости, после демонтажа шара, такое ТСУ можно убрать под днище автомобиля.

Также фаркопы делятся на:

Имеющие невысокую грузоподъемность. ТСУ данного типа позволяют транспортировать снаряженный прицеп массой до 1500 кг.
С увеличенной грузоподъемностью. ТСУ этого типа дают возможность буксировать прицеп, имеющий снаряженную массу от 3000 до 3500 килограмм.

Перед тем, как установить фаркоп на Гранту, следует ознакомиться с критериями выбора ТСУ:

Грузоподъемность. Если планируется перевозка крупногабаритных и тяжелых грузов, не стоит приобретать устройство с низкой грузоподъемностью. Использование неподходящего изделия приведет к разрушению кузова автомобиля.

Совместимость модели и транспортного средства. При покупке следует внимательно изучить деталь. На ней помещена маркировка, с помощью которой можно узнать совместимость изделия и автомобиля. При покупке детали для Лады Гранты Лифтбек, можно изучить информацию о совместимости тягового устройства с другими моделями автомобилей.

Материалы

При покупке следует уделить отдельное внимание качеству материалов, из которых изготовлен фаркоп. Кроме того, нужно выбирать изделия, не имеющие внешних дефектов и отличающиеся высоким качеством сборки.

При установке ТСУ на Ладу Гранту самостоятельно, смотрят на штатные места креплений детали. Должны совпадать все специально предназначенные отверстия. В противном случае, изделие нужно поменять на подходящее к автомобилю.

Немного об автомобиле

Прежде чем рассказать о том, какие ТСУ можно взять для Гранты, стоит пару слов сказать про саму машину.

Как ни странно, но Гранта завоевала огромную популярность на российском рынке. Во многом за счет того, сколько стоит такой автомобиль.

Модель Lada Granta является сравнительной новинкой для АвтоВАЗа. Автомобиль впервые появился только в 2011 году. Проблема лишь в том, что сейчас уже не 2020 и даже не 2020 год. А за это время никаких доработок или глобальных изменений не произошло. Машина какой была почти 10 лет назад, в таком виде и продается до сих пор. Хотя стоит быть справедливым и сказать, что в 2013 году АвтоВАЗ порадовал условной новинкой в виде кузова лифтбек. В итоге на выбор покупателям предлагается лифтбэк, седан и универсал. А 2020 год познакомил нас с рестайлинговой версией. Увы, ничего существенного.

Зато появилась Кросс версия. Фактически это немного поднятая Гранта с кроссоверной внешностью, но начинкой классической легковой версии.

Не могу сказать, что это плохая машина. Своих денег она точно стоит. И альтернатив особо нет. Потому и популярность Гранты запредельная.

Фаркоп для Лада Гранта Лифтбек

поперечины, которая монтируется в кузовные отверстия;
узла шарового типа, который прикрепляется к балке;
электрической цепи.

Фаркоп для LADA Granta лифтбек Это приспособление для «Лады Гранты» (лифтбек) точно пригодится тем, кто:

Как поставить фаркоп на ваз 2110/2112 своими руками

занимается продажей и перевозкой малогабаритных грузов (овощей, некоторых видов мебели);
путешествует, перевозя спортивное снаряжение, лодки и различные инструменты на «Ладе Гранте»;
хочет обезопасить себя при ДТП. Бытует мнение, что это приспособление должно взять на себя большую часть удара, если оно будет сзади. Однако правила дорожного движения различных стран запрещают езду с фаркопом без прицепа, так как такая конструкция, напротив, увеличивает вероятность серьезного повреждения кузова.

Критерии выбора

Лада Гранта (Lada Granta) с установленным ТСУ (фаркопом) Прежде чем выбрать фаркоп для авто, вам нужно знать, с какими объемами грузов ему придется работать. Экономия денег на покупке тягового аппарата с низкой грузоподъемностью не сыграет вам на руку, если вы будете перевозить тяжелые вещи. Поэтому выбирайте соответствующие по весовой нагрузке комплектующие для вашей «Лады».

Стоит учесть, что не каждый фаркоп подойдет для «Гранты», ведь он изначально проектируется под определенную марку или модель машины. На тягово-сцепном устройстве для «Лады Гранты» (лифтбек) будет отдельно указана его совместимость с моделями авто.

Чтобы провести установку изделия на ваш автомобиль, потребуется:

набор ключей разного размера;
собственно, фаркоп (с розеткой, а также проводами в наборе) для «Лады Гранты».

В роли него может выступить модель «Лидер Плюс VAZ — 19A» или любая другая. При выборе модели учитывайте, что она должна изготавливаться из толстого и надежного металла, иметь качественный лакокрасочный слой.

Модель «Лидер Плюс VAZ — 19A» — комплектация

На рынке представлено 2 типа розеток:

пластмассовые. В отдельных случаях могут не подойти к размерам кронштейна;
дюралюминиевые. Являются более универсальными.

Монтажные работы

Чтобы совершить установку приспособления на «Ладе Гранте», вам не потребуется сверлить множество отверстий. Достаточно будет использовать стандартные, расположенные на кузове. Они прикрываются лентой и покрываются антикоррозийным средством. К кузову нужно будет приложить фаркоп и закрепить его 6 болтами, резьба которых должна совпадать с кузовными отверстиями.

Монтажные работы по установке ТСУ на «Ладу Гранта»

Чтобы закрепить один из находящихся за запасным колесом болтов, вы можете воспользоваться удлинителем.

Фаркоп на ниву: установка своими руками, схема

Крепежный болт фаркопа (ТСУ) за запасным колесом

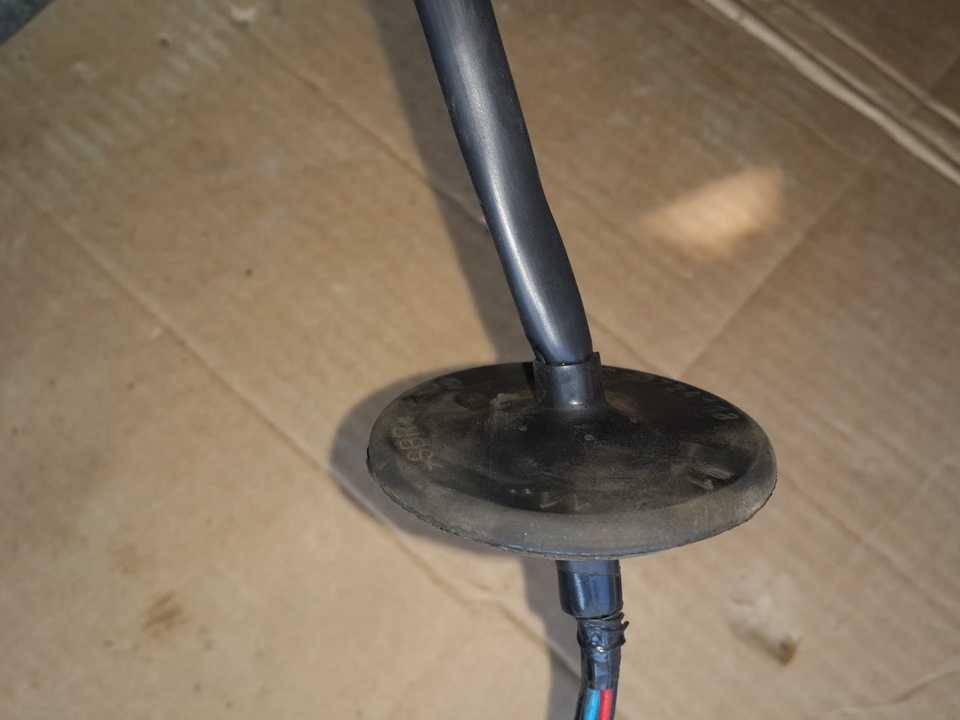

После этого вам нужно будет проложить провода из багажного отделения «Лады» к розетке изделия. Провода в комплекте идут для удобства подсоединения к прицепу и обеспечивают работу его фар для безопасности движения на дороге. Предварительно позаботьтесь о надежной изоляции проводов, чтобы предотвратить попадание влаги в процессе работы и избежать короткого замыкания. Процесс осуществляется через штатное отверстие, которое вы сможете найти в нижней части бампера «Гранты» слева. Если вы подсоедините проводники по неправильной схеме, вам придется потратить не один час для ее исправления. Для экономии времени специалисты рекомендуют протестировать схему на тестере. Алгоритм работы по установке проводов такой:

зачистить оплетку проводов. Кабель оставить неразрезанным. Изолировать провода обычной изолентой, чтобы иметь возможность надеть на них термоусадку;
вставить в зажимы на розетке кабели, пропаять их паяльником. Работа осуществляется таким образом: синий провод припаивается к задней правой фаре, так как это соответствует правому поворотнику. Провод коричневого цвета подсоединяется к габаритным огням. Полная схема подключения — на рисунке;
проверьте правильность подключения при помощи тестера, чтобы избежать короткого замыкания; Установка розетки ТСУ (фаркопа) Лада «Гранта»
установить розетку к крепежу изделия;
уложить все провода на дне багажного отделения;
осуществить проверку розеточной колодки, тестируя все световые сигналы и предварительно подключив разъем. Если проверка показывает корректную работу освещения, вы можете его использовать.
