Подключение автосигнализации на Peugeot 308
8. Подключаем CAN-шину, управление центральным замком и поворотниками в 10-ти контактном черном разъеме в блоке ВSI.
Управление центральным замком происходит по одному проводу (отрицательное управление).
Управление кнопкой аварийки импульсное отрицательное. Включается первым нажатием, выключается — вторым.
Чёрный 10-ти контактный разъём блока BSI (слева от рулевой колонки) — CAN, кнопка центрального замка и кнопка аварийной сигнализации
9. Если автосигнализация имеет 2 can, то можно подключиться и ко второй шине кан автомобиля. Наиболее удобное место подключения к CAN2-шине — витая пара в жгуте белого десяти пинового разъема блока BSI.
коричневый — CAN2-H, желтый — CAN2-L (цвета могут отличаться)
В разных комплектация автомобиля считываются через can различные сигналы и управляются по can различные устройства. Если по максимуму, то по can автосигнализация «видит» двери, багажник, зажигание, двигатель, тормоз, ручной тормоз, паркинг, статус центрального замка и статус штатной охранной системы. По can работает поднятие стёкол и режим Slave.
10. Подключение ручника. Чтобы добраться до провода ручника надо снять накладку. Читайте выше пункт 4.
Стояночный тормоз (розовый и голубой — любой)
На авто с АКПП подключаем контроль педали тормоза.
Разъём датчика педали тормоза
11. Подключаем цепи для автозапуска. Их можно подключить на замке зажигания или в белом 10-ти контактном разъёме блока BSI.
Разъем замка зажигания и нумерация контактов. 1 — зажигание, 3 — стартер
Белый 10-ти контактный разъём блока BSI
12. Обход штатного иммобилайзера Peugeot 308 — можно в разрыв, можно и петлёй.
Провода штатной рамки иммобилайзера
Обходчик иммобилайзера
13. Подключаем питание сигнализации в большом белом разъеме блока BSI.
Постоянный плюс
14. Блокировка двигателя. Блокировать можно стартер, зажигание на замке или на BSI (пункт 11), бензонасос в левом пороге.
Бензонасос (розовый)
Другие проблемы и неисправности
Проблем с коррозионной стойкостью кузовного железа не встречается, при условии своевременной мойки автомобиля после поездок по «соленым» дорогам. Изредка, наблюдаются случаи подтекания через уплотнение антенны на крыше – начинает течь потолочный плафон.
В салоне местами появляются сверчки. А после 100-150 тыс. км многие обнаруживали под ковриком переднего пассажира антифриз. Это текли уплотнения трубок радиатора отопителя. За устранение течи в автосервисе возьмут около 3-5 тыс. рублей. После 150-200 тыс. км из-за сгоревшего резистора печки может не включаться мотор отопителя или наоборот будет всегда дуть на максимальной 4-ой скорости.
Peugeot 206, седан (2006 — 2010 гг.)
Подшипник муфты компрессора кондиционера может зашуметь или заклинить после 100-150 тыс. км. За замену попросят около 5-6 тыс. рублей: 1 000 рублей за подшипник и 4-5 тыс. рублей за работу.
Распространенная причина разгерметизации магистрали кондиционера – отломившиеся от фитингов трубки (слабая конструкция). Ситуация некритичная и легко поправимая.
После 150-200 тыс. км встречается проблемы с зарядкой аккумулятора из-за выхода из строя генератора. Стоимость нового оригинального генератора — около 14 тыс. рублей, аналога — 7-10 тыс. рублей. Ремонт генератора существенно дешевле – 2-4 тыс. рублей.
Из-за отвалившихся или протершихся контактных дорожек на подрулевом переключателе появляются «глюки» с электроприборами, управляемыми переключателями – внешние осветительные приборы, указатели поворота, звуковой сигнал и стеклоочистители. Проблема встречается на автомобилях старше 8-10 лет. На возрастных автомобилях так же наблюдаются эпизодические проблемы с электрооборудованием, вызванные окислением контактов в электрических разъемах.
Фотоотчёт по установке автосигнализации на Peugeot 206 2006
Автомобиль Пежо-206 седан, 2006 г.в. Для подключения к концевикам передних дверей необходим разбор дверей, к задним подключаемся в средних стойках. Концевик багажника берем с плафона. Все концевики по (-).
Подключаемся к концевику водительской двери. Зеленый провод. Все дверные концевики через два диода
Передняя правая дверь. Также зеленый провод
Чтобы установить обратно гофру передних дверей, необходимо извлечь из стойки разъем, надеть пластмассовое кольцо на резиновую гофру
Задняя левая дверь, голубой провод. Для наглядности жгут извлечен из стойки
Задняя правая дверь, коричневый провод
Центральный замок: закрыть — серый, открыть — оранжевый. По силе в разрыв. Жгут из водительской двери
Замок зажигания: +12 — розовый, зажигание — белый или зеленый, они на одном контакте в разъеме. Стартер — желтый.
Повороты (+) — белый и бежевый, черный разъем на блоке
Ручник — коричневый. Стоп — белый, левый порог
Контроль можно взять с катушки, зеленый провод
Жгут прокладываем через штатную заглушку. Действия такие. На «протяжку» наматываем изолентой любой провод, потом это все протаскиваем в салон и в салоне нужные нам провода наматываем на провод и тащим все в моторный отсек. Наверное, все понятно
Устанавливаем дополнительный концевик капота и колокол
Устанавливал Шерхан-7, на этой системе есть контроль о не выключенных габаритах. Для контроля подцепился к желтому проводу (+).
Цены на монтаж/демонтаж сигнализации:
| Наименование услуг | Стоимость работ |
| Установка автосигнализации | 7000 руб. |
| Сигнализация монтаж 2СAN | 8000 руб. |
| Монтаж без автозапуска | 2000 руб. |
| Монтаж с автозапуском | 8000 руб. |
| Отключение/демонтаж неисправной сигнализации | 3000 руб. |
| Сигнализация/монтаж с GPS навигацией | 15000 руб. |
| Подключение GPS/активация управления с моб. телефона | 3000 руб. |
Записаться на установку Одной из востребованных услуг у владельцев автомобилей является установка сигнализации на Пежо. Назначение данной процедуры в том, чтобы оборудовать транспортное средство специальным устройством, способным подавать специальные сигналы. Данное оборудование является одним из видов защитных приспособлений, призванных защитить машину от угона. В настоящее время существует огромное количество таких агрегатов, которые отличаются друг от друга функциями, а также стоимостью. Разумеется, ни одна из сигнализаций не способна гарантировать полную безопасность автомобиля. Однако во многих случаях даже такой защиты бывает достаточно для того, чтобы отпугнуть злоумышленника. Именно поэтому услугами установки сигнализации на Пежо пользуются многие автомобилисты. Такие устройства считаются практически обязательными для любой машины.
Полезные ссылки
Руководство по ремонту Peugeot разделено на главы: Устройство автомобиля описываются общие сведения и паспортные данные автомобиля ; Инструкция по эксплуатации подготовка к выезду, рекомендации по безопасности движения ; Неисправности в пути советы, которые помогут Вам в случае неожиданной поломки в дороге ; Техническое обслуживание подробные рекомендации по проведению всех процедур обслуживания ; Инструкции по ремонту двигатель, трансмиссия, ходовая часть, рулевое управление, тормозная система, а также включены сборочно-разборочные работы, необходимые в процессе ремонта Peugeot ; Электрооборудование подробный мануал по диагностике и устранению неисправностей, отдельно описаны основные блоки и даны подробные электрические схемы Peugeot Книга «Peugeot
В оригинале, точки подключения должны находиться в следующих местах: Точка плюсового подключения Точка подключения земли Соответственно «плюс» я буду брать со штатной колодки, которая в любом случае болтается под торпедо, а вот минус, как мне показалось, проще взять с 15 контакта панели кнопок, так как по схеме этот провод и приводит в оригинальную точку подключения: Схема подключения кнопок включения ЕСП На этом с теорией закончено, дальше будут просто фото блока ЕСП, трубок и разъёма датчика положения кузова. Имя: Лёша. Руководство по ремонту Эксплуатация любого автомобиля Peugeot невозможна без знаний его устройства, особенностей обслуживания и ремонта. Для получения электросхем, сообщаем VIN своего льва, который внимательно списываем либо с ПТС, либо под лобовым стеклом, либо в подкапотном пространстве. Для обсуждения лучше создать тему или написать мне в личку , если поиск ничего не дал. Release 0. Вс июл 11, Уважаемые Пыжеводы-форумчане-драйвера!!! Книга по ремонту Peugeot содержит в себе все необходимые сведения, которые помогут владельцу разобраться в устройстве автомобиля, научат грамотному уходу за автомобилем, своевременному техническому обслуживанию и правильному ремонту.
Поймите правильно Сегодня забрал блок ESP с трубками у lexrosh , так же он поделился разъёмами из которых можно сделать именно то, что мне нужно. SVG — формат сжатой масштабируемой векторной графики, его плюсы: масштабирование и печать схемы без потери качества, малый размер по сравнению с JPG, возможность просмотра при помощи подключаемого к IE плагина не все браузеры корректно обрабатывают SVGZ. Книга по ремонту Peugeot содержит в себе все необходимые сведения, которые помогут владельцу разобраться в устройстве автомобиля, научат грамотному уходу за автомобилем, своевременному техническому обслуживанию и правильному ремонту.
Для получения электросхем, сообщаем VIN своего льва, который внимательно списываем либо с ПТС, либо под лобовым стеклом, либо в подкапотном пространстве. Prerelease: В интересах сохранения информативности данной темы, делаем только запросы на получение схем.
Я до сих пор думаю — как бы мне самостоятельно всё сделать, не прибегая к помощи сервиса : Проводку-то я сам сделаю и проложу без проблем, а вот со слесаркой в такую погоду без тёплого гаража — как-то не очень : И да, отвечая на возможный вопрос о распиновке самого блока абс и есп — она полностью идентична, то есть просто вытащил фишку из одного и воткнул в другой : Пробег: км. Все материалы книги основаны на конкретном опыте, полученном в процессе полной разборки и сборки Peugeot высококвалифицированными автомеханиками.
Release 0. Я до сих пор думаю — как бы мне самостоятельно всё сделать, не прибегая к помощи сервиса : Проводку-то я сам сделаю и проложу без проблем, а вот со слесаркой в такую погоду без тёплого гаража — как-то не очень : И да, отвечая на возможный вопрос о распиновке самого блока абс и есп — она полностью идентична, то есть просто вытащил фишку из одного и воткнул в другой : Пробег: км. Как скачать книгу бесплатно? пежо 308 Ситрон с4 не работает вентилятор предохранитель реле блок управления вентелятором
Разбор салона автомобиля Peugeot 308 для установки сигнализации
1. Снимаем подторпедник. Сначала снимаем левую часть (крепление — поворотный фиксатор), затем правую (крепление на защелках).
2. Разбираем кожух рулевой колонки (крепление — 2 самореза).
3. Вынимаем приборный щиток. Удобно воспользоваться тягами от приводов дверей, которые необходимо вставить до упора в технологические отверстия и потянуть низ щитка на себя.
4. Если на автомобиле установлена МКПП, то необходимо подключить провод контроля стояночного тормоза к проводу «ручника». Для этого необходимо снять пластиковую накладку справа от педали газа (крепление на 1 саморезе).
5. Для установки сирены под капотом и прокладывания проводов в салон необходимо открутить гайки крепления «дворников» и снять их. Затем снимается пластиковое обрамление нижней части лобового стекла.
Устройство привода ГРМ Пежо 206 1.4 литра
Привод ГРМ ременный. Замену ремня необходимо проводить раз в 90 тысяч километров пробега. Еще одна сложность, это помпа, шкив которой также вращается за счет ремня газораспределительного механизма. При замене ремня скорее всего придется менять и помпу. Схема ГРМ Пежо 206 далее на картинке.
Характеристики двигателя Пежо 206 1.4 литра
- Рабочий объем – 1361 см3
- Количество цилиндров – 4
- Количество клапанов – 8
- Диаметр цилиндра – 75 мм
- Ход поршня – 77 мм
- Привод ГРМ – ремень (OHC)
- Мощность л.с.(кВт) – 75 (55) при 5800 об. в мин.
- Крутящий момент – 111 Нм при 3400 об. в мин.
- Максимальная скорость – 170 км/ч
- Разгон до первой сотни – 13.8 секунд
- Тип топлива – бензин АИ-95
- Степень сжатия – 9.3
- Расход топлива в городе – 8.9 литров
- Расход топлива по трассе – 5.3 литра
- Расход топлива в смешанном цикле – 6.3 литра
Точки подключения автосигнализации на Peugeot 206 2008
Для обхода штатного иммобилайзера использовал Starline BP-03. На замок зажигания 4 петли. Жгут замка зажигания: + 12 — бежевый стартер — жёлтый зажигание — белый или светло фиолетовый (выходят из одного разъёма)
концевики дверей задние (-) — голубой (задний левый) и светло коричневый (задний правый) в зелёной части разъёма BLANC EH1 блока предохранителей
концевики передних дверей ставим свои, так как на штатных проводах появляются минусы при закрытии цз. Или же разбираем двери и подключаемся там, как рассказано в этом фотоотчёте. Все концевики — в разрыв диод.
концевик багажника (-) — коричневый на разъёме плафона в багажнике. В разрыв диод.
ручник (-) — коричневый в зелёной части разъёма BLANC EH1 блока предохранителей
повороты (+) — белый и бежевый в разъёме NOIR PH1 блока предохранителей
центральный замок (силовые привода водительской двери) — оранжевый (отпирание) и серый (запирание) в жгуте из водительской двери
импульсы — тёмно жёлтый на катушке
ВНИМАНИЕ! Цвета и расположение проводов могут отличаться от указанных выше. Данные сведения носят рекомендательный характер и требуют обязательной проверки !
Замена воздушного фильтра
Воздушный фильтр на Пежо Партнер может быть разный, все зависит от комплектации автомобиля и установленного на него двигателя
Описание замены воздушного фильтра для двигателя EP6 находится здесь
Но на Партнер Типи устанавливают и дизельные двигатели такие как DV6
Производить замену воздушного элемента на дизельном Партнере немного сложновато, на фото показано как это делать.
- Снимаем воздушные патрубки,
- Отвинчиваем патрубок с расходомером, три болтика на 8,
- Откручиваем расширительный бочек тормозной жидкости,
- Откручиваем три самореза удерживающие крышку корпуса воздушного фильтра,
- Производим замену элемента,
- Собираем все в обратной последовательности.

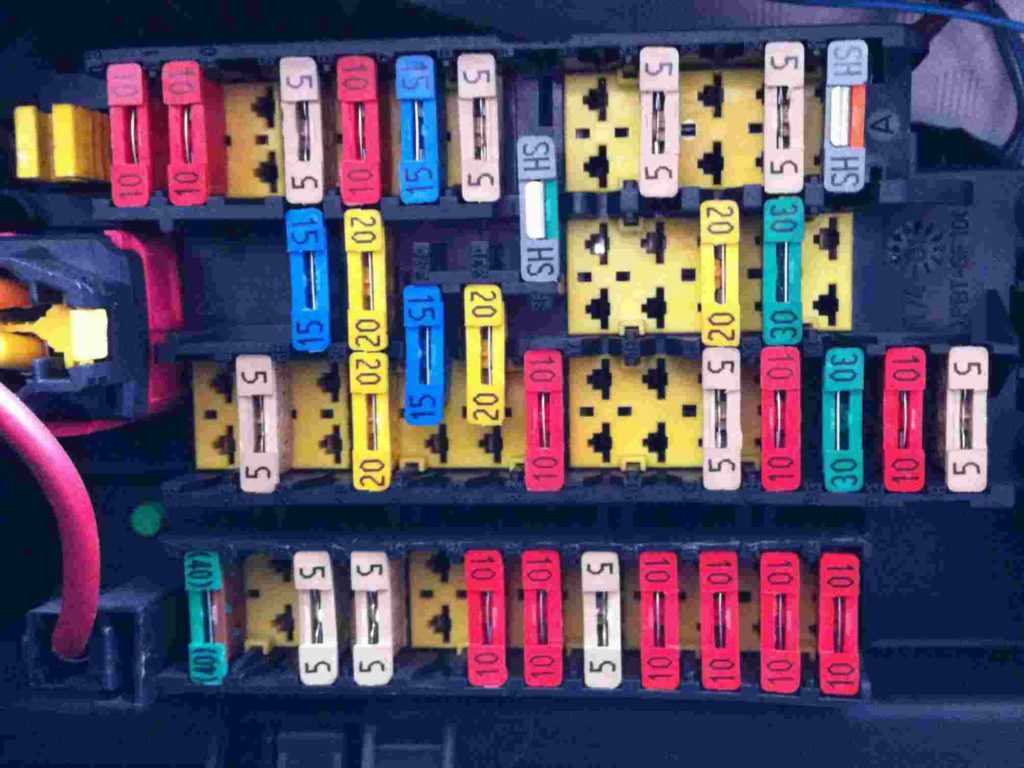

Блок с предохранителями в салоне пежо 206
Он находится под панелью приборов, с левой стороны за защитной крышкой. Для доступа надо повернуть крепление.
Вариант 1 (до 2002 г.в.)
Схема
Нумерация идет с права налево с верху вниз. Так же номер указан на метке крепления предохранителя.
Расшифровка
| F1 | (50A) Антиблокировочная система (ABS) |
| F2 | (5A) Панель приборов |
| F3 | — |
| F4 | (5A) Многофункциональный модуль управления |
| F5 | — |
| F6 | (5A) Управление двигателем, иммобилайзер |
| F7 | (15А) Кабриолет (складная крыша) |
| F8 | (10A) Светодиод охранной сигнализации, цифровой многофункциональный дисплей, аварийные сигнальные лампы, приборная панель, внутренние лампы |
| F9 | (5A) Многофункциональный модуль управления |
| F10 | — |
| F11 | (10A) LH стоп-сигнал, центральный светильник |
| F12 | (10A) Стопорная лампа RH |
| F13 | — |
| F14 | (30A) Задние электрические стеклоподъемники |
| F15 | (20A) Габаритные огни, гнездо для прицепа |
| F16 | — |
| F17 | — |
| F18 | (10A) Лампа подсветки аудиоустройства, лампа прикуривателя, часы, подсветка прибора, цифровой многофункциональный дисплей, лампочки номерного знака, подсветка переключателя, переключатели переключения передач, лампа |
| F19 | (5A) Задние противотуманные фары |
| F20 | — |
| F21 | — |
| F22 | (10A) Контрольная лампа генератора переменного тока, часы, цифровой многофункциональный дисплей, лампа для перчаточного ящика, приборная панель, внутренние лампы, система навигации, датчик дождя, электрические стеклоподъемники |
| F23 | (20A) Прикуриватель |
| F24 | (15A / 20A) Аудиосистема |
| F25 | (20A) Система мойки / очистки заднего стекла, система промывки / очистки лобового стекла |
| F26 | — |
| F27 | (5A) Многофункциональный модуль управления |
| F28 | — |
| F29 | (10A) LH фара дальнего света |
| F30 | (10A) RH фара дальнего света, сигнальная лампа дальнего света фар |
| F31 | (10A) LH фара ближнего света |
| F32 | (10A) RH фара — ближний свет, фара ближнего света «на» контрольная лампа |
| F33 | (5A) Омыватели фар |
| F34 | (10A) Боковая лампа LH, задняя фара LH |
| F35 | (10A) Боковая лампа RH, задняя фара RH |
| F36 | — |
| F37 | (5A) Модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ / WJZ |
| F38 | (5A) Переключатель тройного давления хладагента переменного тока, реле вентилятора двигателя 2 |
| F39 | — |
| F40 | (20A) Обогреватель / кондиционер (AC) |
| F41 | (5А) Запасной |
| F42 | (10A) Запасной |
| F43 | (30A) Запасной |
| F44 | (20А) Запасной |
| F45 | (15A) Запасной |
Peugeot 307 solid › Бортжурнал › К зиме готов! (Сигнализация с автозапуском)
С первых дней владения 307-ым решил что к зиме обязательно надо успеть поставить сигналку с автозапуском! Люблю я это дело, да и привык, ведь на 206ом была такая фича. К тому же, в этом плане руки вроде откуда надо, опыт установки сигнализаций не малый =)
Дальше была делема: Взять сигу с аналоговым подключением и мудрить с концевиками или купить дороже, но с возможностью подключения к CAN… читал, читал… и выбрал второй вариант.
Выбор пал на Starline E90 + 2CAN модуль
Зажигание и Контроль работы двигателя по CAN отключил, их лучше подключить по аналогу
Ну а дальше крутим провода =) CAN-шину, повороты
ищём в белом разъёме в верху блока BCM (номер пина не считал) звоним мультиметром на массу, периодически поднимая/опуская ручник. У меня цвет провода был коричневый. Подключаемся через диод!
2контактный разъём на ВСМ с толстенными проводами (оба +12 постоянно)Масса в зёлёном разъёме ВСМ желт-зел толстый проводКонцевики двери и багажник считываются по CAN, на капот ставим свой, подключаем по аналогуМодуль автозапуска подключаем к замку зажигания фиолетовый зажигание, на стартер два провода синий и голубой (используем оба), белый + постоянныйМодуль обхода в разрыв штатной антенны (читаем карту монтажа 308, всё так же)
Вот так наспех расписал основные подключения, сильно не пинайте)))))
Эффект ожидаемый, пыж заводится с брелка, радости полные штаны, денег сэкономил))))
Одно жалко, функцию доводчиков стёкол при постановке на охрану так и не смог реализовать((( Если кто знает как это сделать, поделитесь плиз?
На французских автомобилях Пежо достаточно часто не срабатывает центральный замок. Распространены полные и частичные отказы, когда не работает только пульт или только одна из дверей. В этой статье мы кратко рассмотрим причины поломок, а также порядок действий автомобилиста при проявлении подобных симптомов.
Блок с предохранителями в салоне пежо 206
Он находится под панелью приборов, с левой стороны за защитной крышкой. Для доступа надо повернуть крепление.
Вариант 1 (до 2002 г.в.)
Схема
Нумерация идет с права налево с верху вниз. Так же номер указан на метке крепления предохранителя.
Расшифровка
| F1 | (50A) Антиблокировочная система (ABS) |
| F2 | (5A) Панель приборов |
| F3 | – |
| F4 | (5A) Многофункциональный модуль управления |
| F5 | – |
| F6 | (5A) Управление двигателем, иммобилайзер |
| F7 | (15А) Кабриолет (складная крыша) |
| F8 | (10A) Светодиод охранной сигнализации, цифровой многофункциональный дисплей, аварийные сигнальные лампы, приборная панель, внутренние лампы |
| F9 | (5A) Многофункциональный модуль управления |
| F10 | – |
| F11 | (10A) LH стоп-сигнал, центральный светильник |
| F12 | (10A) Стопорная лампа RH |
| F13 | – |
| F14 | (30A) Задние электрические стеклоподъемники |
| F15 | (20A) Габаритные огни, гнездо для прицепа |
| F16 | – |
| F17 | – |
| F18 | (10A) Лампа подсветки аудиоустройства, лампа прикуривателя, часы, подсветка прибора, цифровой многофункциональный дисплей, лампочки номерного знака, подсветка переключателя, переключатели переключения передач, лампа |
| F19 | (5A) Задние противотуманные фары |
| F20 | – |
| F21 | – |
| F22 | (10A) Контрольная лампа генератора переменного тока, часы, цифровой многофункциональный дисплей, лампа для перчаточного ящика, приборная панель, внутренние лампы, система навигации, датчик дождя, электрические стеклоподъемники |
| F23 | (20A) Прикуриватель |
| F24 | (15A / 20A) Аудиосистема |
| F25 | (20A) Система мойки / очистки заднего стекла, система промывки / очистки лобового стекла |
| F26 | – |
| F27 | (5A) Многофункциональный модуль управления |
| F28 | – |
| F29 | (10A) LH фара дальнего света |
| F30 | (10A) RH фара дальнего света, сигнальная лампа дальнего света фар |
| F31 | (10A) LH фара ближнего света |
| F32 | (10A) RH фара – ближний свет, фара ближнего света «на» контрольная лампа |
| F33 | (5A) Омыватели фар |
| F34 | (10A) Боковая лампа LH, задняя фара LH |
| F35 | (10A) Боковая лампа RH, задняя фара RH |
| F36 | – |
| F37 | (5A) Модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ / WJZ |
| F38 | (5A) Переключатель тройного давления хладагента переменного тока, реле вентилятора двигателя 2 |
| F39 | – |
| F40 | (20A) Обогреватель / кондиционер (AC) |
| F41 | (5А) Запасной |
| F42 | (10A) Запасной |
| F43 | (30A) Запасной |
| F44 | (20А) Запасной |
| F45 | (15A) Запасной |
Вариант 2 (с 2002 г.в.)
Схема
Описание
| 1 | 15А Электроподогрев сиденья, сирена охранной сигнализации |
| 4 | 20А Многофункциональный дисплей, компьютер бортовой системы навигации, освещение багажника, автомагнитола |
| 5 | 15А Блок диагностики автоматической коробки передач |
| 6 | 10А Датчик уровня охлаждающей жидкости, блок АКП, автомагнитола |
| 7 | 15А Дополнительные приборы и оборудование учебного автомобиля, блок охранной сигнализации |
| 9 | 30А Стеклоподъемники задних дверей |
| 10 | 40А Электрообогреватели заднего стекла и наружных зеркал |
| 11 | 15 Стеклоочиститель заднего стекла |
| 12 | 30А Передние стеклоподъемники, вентиляционный люк |
| 14 | 10А Электронный блок управления двигателя, подушки безопасности, подрулевые переключатели, датчик дождя |
| 15 | 15А Панель приборов, многофункциональный дисплей, компьютер бортовой системы навигации, блок управления климатической установкой, автомагнитола |
| 16 | 30 Блок управления запиранием/отпиранием дверей |
| 20 | 10А Правый стоп-сигнал |
| 21 | 15А Левый стоп-сигнал, третий стоп-сигнал |
| 22 | 30А Передний плафон общего освещения и задний плафон (206 SW), плафон местного освещения, подсветка перчаточного ящика, прикуриватель, задняя розетка 12 V (206 SW) |
| S1 | Шунт “PARC” |
У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.
А если есть что добавить, пишите в комментарии.
Установка сигнализации Peugeot Partner Tepee, точки подключения Пежо Партнер Типи
Обладает функциями автозапуска и управления двигателем. Использует несканируемый диалоговый код управления. Оборудован интегрированным мультисистемным CAN-интерфейсом, 512-канальным помехозащищенным трансивером с дальностью до 2000 м, ударопрочным брелком управления.
• Модуль обхода штатного иммобилайзера ВР-3
Необходимое время для установки — 5 часов
1. Для доступа к блоку BSI снимаем подторпедник Пежо Партнер Типи. Для этого снимаем нижнюю накладку подторпедника, боковую накладку торпедо и декоративную накладку центральной консоли (крепление на защелках). Далее, отвернув два самореза TORX T20, снимаем нижнюю часть рулевого кожуха, затем снимаем накладку панели приборов (крепление на защелках) вместе с верхней накладкой рулевого кожуха. Для удобства монтажа снимаем накладку панели с джойстиком управления зеркалами(крепление на защелках)
При сверлении отверстия не повредите жгут штатной проводки под капотом
4. Устанавливаем сирену на левом лонжероне Peugeot Partner Tepee, закрепив её саморезами, концевик капота и датчик температуры двигателя
5. Блок сигнализации устанавливаем над блоком BCI
6. Подключаем массу сигнализации в левом пороге на штатное место
Цепь Провод сигнализации Номер контакта
Управление ЦЗ бело-синий №3
Управление поворотами бело-красный №2
8. Сигнал стояночного тормоза на Peugeot Partner Tepee присутствует в шине CAN, поэтому на Peugeot Partner Tepee с МКПП не следует подключать оранжево-фиолетовый и сине-красный провод. На Peugeot Partner Tepee с АКПП необходимо подключить сине-красный провод сигнализации к разъему педали тормоза, в настройках CAN интерфейса отключить сигнал стояночного тормоза и подсоединить к массе сине-красный провод
Цепь Провод сигнализации Номер контакта
Зажигание желтый №4 Стартер черно-желтый №6
11. Подключаем питание сигнализации
Внимание! Обязательно подключаемся к белому проводу 2-х контактного разъема блока BSI, указанному на фото
12. Программируем CAN модуль. При нажатой сервисной кнопке подаем питание на систему, дожидаемся 5 коротких сигналов сирены, отпускаем кнопку, затем нажимаем один раз для входа в режим выбора автомобиля. Вводим код 4342 согласно инструкции по установке.
13. Настраиваем датчик удара и наклона. Проверяем работу сигнализации. Сборку салона Peugeot Partner Tepee производим в обратной последовательности.
Источник
Преимущества наличия подогревателя
Предпусковой подогреватель на борту Вашего авто:
- продлит срок жизни силовой установки — исключается чрезмерный «холодный» износ деталей двигателя;
- позволит дополнительно экономить топливо – при холодном прогреве ДВС потребление топлива на порядок выше, чем при выведении его на рабочую температуру «силами» жидкостного подогревателя;
- избавит Вас от дискомфортного ожидания оттаивания стекол и прогрева воздуха в холодном салоне авто;
- в штатном режиме обеспечит качественный прогрев салона в режиме малоинтенсивного движения (заторы, пробки) или ожидания в холодные периоды года.
Ходовая
Задняя подвеска торсионного типа, как правило, требует вмешательства после 60-90 тыс. км: задние колеса становятся домиком, появляются люфт колес и стуки в подвеске. Причина – износ игольчатых подшипников и «пальцев» задней балки. Кроме того, сзади нередко начинает стучать стабилизатор, расположенный внутри балки, из-за износа втулок. Новая оригинальная балка стоит около 50 тыс. рублей, аналог – около 20-25 тыс. рублей. Поправить здоровье балки можно в сервисе за 15-20 тыс. рублей, из них около 7-8 тыс. рублей – за полный комплект подшипников, пальцев и пыльников.
Передние амортизаторы нередко сдаются после 100 000 км, задние – после 150 000 км. Стоимость оригинального амортизатора около 3-4 тыс. рублей, аналога – около 1-2 тыс. рублей.
После 100-150 тыс. км изнашиваются сайлент-блоки рычагов задней подвески седана – реактивные тяги. Стоимость нового рычага в сборе – около 5 тыс. рублей, сайлент-блоков – около 500-600 рублей.
В этот же период порой сдаются шаровые опоры в передней подвеске. Замена предусмотрена только в сборе с рычагом – за 3 тыс. рублей, но отдельные сервисы справляются с заменой одной только шаровой за 1-1,5 тыс. рублей.
Передние ступичные подшипники служат более 80-100 тыс. км: 2-3 тыс. рублей – оригинальный и 1-2 тыс. рублей – аналог. Ресурс задних ступичных подшипников более 100-150 тыс. км: около 1 000 рублей.
Peugeot 206, хэтчбек (2003 — 2005 гг.)
После 100-150 тыс. км зачастую владельцы Peugeot 206 сталкиваются с появлением стуков в рулевой рейке или ее подтеканием. За ремонт рейки придется отдать около 6-8 тыс. рублей. Вслед за тем, после 150-200 тыс. км, порой сдается насос ГУР: появляется шум и течь. Новый насос обойдется в 4-6 тыс. рублей.
Предисловие
Начиная с 1 января 2000 года во многих странах Европы вступил в силу, новый экологический стандарт — EURO 3, регулирующий содержание токсичных веществ, в выбросах автомобилей. Для Groupe PSA это естественно не было неожиданностью, поскольку модернизация автомобилей и двигателей уже постепенно шла.
Если говорить про автомобили, оснащёнными двигателями серии TU, то изменения коснулись следующих узлов:
- Снижена скорость испарения топлива (изменён материал топливного бака и заливной горловины, уменьшен диаметр заливной горловины, ключ крышки топливного бака нельзя вынуть, если крышка не установлена).
- Каталитический нейтрализатор отработавших газов расположили непосредственно под выпускным коллектором.
- Установили новую, вынесенную, модель масляного фильтра, со съёмным фильтрующим элементом, который обеспечивал высокую степень экологичности.
Внутри , стандарт EURO 3 обозначили как L4 — для пассажирских автомобилей и W4 — для грузопассажирских. В итоге, двигатели TU3JP L3/W3 KFX , после всех изменений получили название TU3JP L4/W4 KFW .
Новый экологический стандарт также наложил свой отпечаток на состав топлива и систему управления двигателем. Компьютер впрыска (ЭБУ), теперь постоянно отслеживал:
- Пропуски воспламенения
- Эффективность каталитического нейтрализатора
- Состояние кислородных датчиков
- Неразрывность цепи электромагнитного клапана продувки бачка абсорбера топливных паров.
Кроме того, блок управления обязательно должен был иметь Бортовую Систему Диагностики EOBD . Эта система предупреждала водителя, с помощью сигнализатора диагностики CHECK ENGINE , о всех неисправностях двигателя, которые могут повлиять на токсичность его работы. Всем этим требованиям, в начале 2000-ых годов, удовлетворяла система Sagem S2000 , которая и пришла на смену устаревшим Sagem SL96 и Bosch MP7.3
Не смотря на довольно длительный срок применения ЭБУ Sagem S2000, в автомобилях разных производителей (Citroen, Peugeot, Renault) и большое количество доступной информации, до сих пор, в интернет пространстве, возникают вопросы о взаимозаменяемости этих блоков и способах чтения/записи программного обеспечения (прошивок) в них. В нескольких статьях (в одну всё не поместилось), я попытаюсь наиболее полно и доступно рассказать о блоках Sagem S2000, на какие автомобили устанавливались, как их отличать друг от друга, на чём собраны и как подключаться.
Трансмиссия
Основная коробка передач – 5-ступенчатая «механика» BVM5. Диск сцепления служит не менее 150-200 тыс. км, но, как правило, владельцы вынуждены его менять при пробеге более 80-120 тыс. км. Причина – преждевременный выход из строя выжимного подшипника и обламывание лепестков корзины. Стоимость оригинального комплекта сцепления около 10-12 тыс. рублей, аналога – около 4-5 тыс. рублей, а работ по замене – еще около 4-6 тыс. рублей. Течь сальников приводов и кулисы – распространенная проблема, возникающая после 100-150 тыс. км. В это же время может начать заедать или проваливаться педаль сцепления – износ тросика сцепления.
Peugeot 206, хэтчбек (2003 — 2005 гг.)
4-скоростной «автомат» AL-4 мог устанавливаться в пару бензиновым двигателям объемом 1,4 л и 1,6 л. Коробка в целом надежная и легко доживает до 250-300 тыс. км. Лишь «издевательство» может сократить ее ресурс до 150-200 тыс. км – подгорают фрикционы. В таком случае за восстановление АКПП придется отдать около 30-50 тыс. рублей.
Ахиллесова пята «автомата» — электромагнитные клапана, которые отказывают после 80-120 тыс. км, из-за чего появляются подергивания при переключениях, затягивается момент переключений, загораются сигнализаторы «снежинка» и «S», коробка «уходит» в аварийный режим, и выскакивают ошибки по давлению. Стоимость двух новых электромагнитных клапанов около 6-8 тыс. рублей, а полные затраты по замене составят около 10-15 тыс. рублей.
Внутренние и наружные ШРУС нередко требуют замены после 100-150 тыс. км. ШРУСы идут только в сборе с приводами: 15-20 тыс. рублей – оригинальный, 8-10 тыс. рублей – аналог. Но можно подобрать и аналог ШРУС отдельно за 2-3 тыс. рублей.
