Как самому сделать сабвуфер в машину без усилителя: чертежи сборки своими руками самодельного активного саба

Корпус для сабвуфера: как сделать своими руками

С учетом того, что бандпас самый сложный в изготовлении, данный корпус трудно спроектировать и выполнить расчет короба сабвуфера без специальных навыков, знаний и опыта.

С одной стороны, можно использовать для расчета сабвуфера программу WinlSD. Данный софт позволяет подобрать размер, просчитать объем сабвуфера и даже создать трехмерную модель.

Однако с другой стороны обычному автовладельцу без специальных знаний такая задача обычно не под силу (нужно знать характеристики динамика, учитывать целый ряд дополнительных особенностей и т.д.).

На деле, чтобы сделать саб своими руками, лучше остановиться на закрытом ящике или фазоинверторе

При этом рекомендуется обращать внимание именно на второй вариант в качестве самодельного сабвуфера

Данного решения (при условии правильного проектирования) будет более чем достаточно. Фазоинвертор дает возможность качественно отыгрывать наиболее низкие частоты, обеспечивает повышение КПД и т.д.

Итак, сначала подбираем материал для изготовления сабвуфера. Обычно для этих целей используется многослойная фанера. Также можно взять ДСП. Данные материалы отличаются доступной ценой, с ними просто работать, обеспечивают неплохую шумоизоляцию.

В качестве примера, рассмотрим сабвуфер из многослойной фанеры (толщина 3 см.) Для того, чтобы сделать короб для сабвуфера, нужно подготовить, в среднем, около 100 саморезов по дереву 50-55 мм.

Еще нужно закупить шумоизоляцию, иметь дрель, шуруповерт или отвертку, электролобзик, жидкие гвозди, герметик и клей ПВА, около 3 метров карпета и клемник. Следующим шагом становятся чертежи короба для сабвуфера.

Расчет короба для сабвуфера является индивидуальным, параметры зависят от размеров динамика и т.д. На примере рассмотрим саб с одним динамиком 12 дюймов. Объем ящика для саба с одним таким динамиком, согласно рекомендациям специалистов, составляет 45-50 литров.

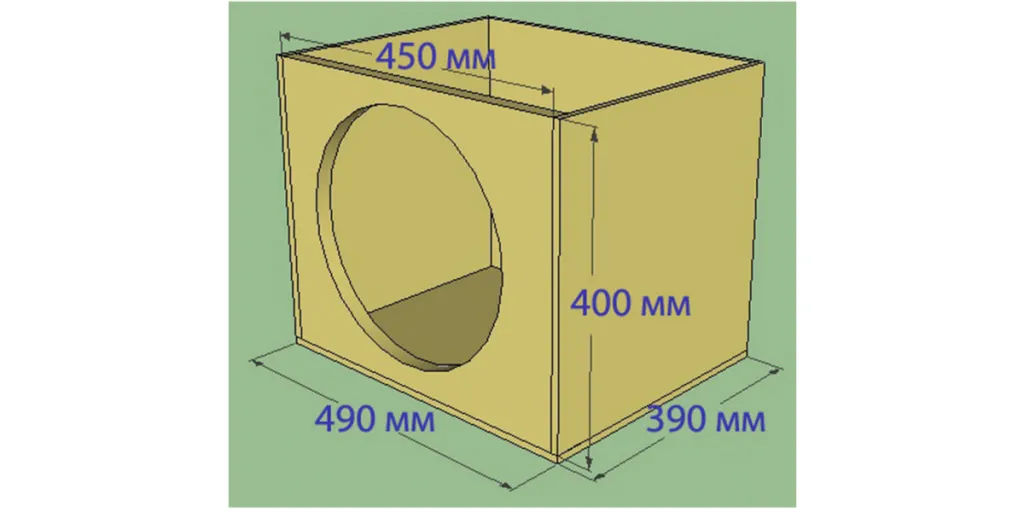

Чтобы рассчитать короб под сабвуфер, ниже приведена ознакомительная схема с размерами панелей. Если вы не имеет навыков подобной работы, рекомендуется отдельно изучить материалы, как самому сделать чертеж для сабвуфера.

Во время проектирования нужно отдельно следить за тем, чтобы минимальное расстояние от стенок корпуса до динамика, как и сам объем ящика, рассчитывалось исключительно по внутренней поверхности, а не по внешней.

Идем далее. После подготовки всех элементов, можно переходить к сборке короба для сабвуфера. Первым делом, лобзиком вырезается отверстие под динамик. Например, динамик 30 см

Обратите внимание, наименьшее расстояние от центра диффузора до стенки саба, условно, 200 мм. Можно отмерять 230 мм., так как 3 см это ширина самой фанеры

Затем вырезается отверстие под щель фазоинвертора. Также вместо щели можно использовать трубку. Затем можно собрать фазоинверторную щель, после чего прикрепить к передней панели саба. Стыки проклеиваются жидкими гвоздями, потом закручиваются саморезы. Саморезы нужно затягивать максимально плотно, чтобы не возникало резонансных колебаний.

Теперь можно собрать боковые стенки корпуса, точно так же промазав их жидкими гвоздями и стянув саморезами. Также нужно вырезать на задней крышке корпуса под саб отверстие для клемника. Далее все части саба нужно соединить, проверяя правильность размеров самих элементов конструкци и качество крепления.

На данном этапе можно вставить динамик, не прикручивая проверить его посадку и дальше переходить к отделке ящика. На начальном этапе требуется проклеить стыки, щели и зазоры эпоксидным клеем. Также можно использовать герметики. Затем, при помощи клея ПВА вся верхняя поверхность проклеивается шумоизоляцией.

Внешняя поверхность обтягивается карпетом (в том числе и щель фазоинвертора). Карпет крепится эпоксидным клеем и/или мебельным степлером. Теперь динамик можно снова вставить и хорошо прикрутить. Завершающим этапом становится протяжка проводов от динамика на клемник. После того, как вся конструкция «усядется» и высохнет, саб можно подключать к усилителю. Для этого нужно знать, как подключить сабвуфер в автомобиле правильно.

Где установить: в багажнике или под сиденьем

Если активный сабвуфер можно поставить практически куда угодно, то от местоположения пассивного устройства напрямую будет зависеть чистота и мощность его звучания на низких частотах. В зависимости от предпочтений автовладельца и наличия свободных пространств в разных типах машины, предлагается несколько мест для установки:

  • по центру впереди — оптимальная позиция для связи с фронтальными динамиками, что обеспечит практически идеальное звучание треков в салоне. Однако в большинстве автомобилей впереди нет места для размещения каких-либо крупногабаритных устройств, поэтому расположение по центру впереди больше подойдёт для микроавтобусов;
  • в багажнике, с направленностью динамика вперёд — один из самых популярных среди водителей способов размещения сабвуфера. Подходит для всех видов транспортных средств;
  • в багажнике, с направленностью динамика назад — больше подходит для авто в кузове хэтчбек, так как звуковая волна не встречает препятствия на своём пути. Расположение в багажнике назад неприемлемо для автомобилей в кузове седан или купе, так как звук будет сильно деформироваться из-за специфики конструкции багажного отсека;
  • на полу под сиденьем — ещё один вариант, который, однако, не пользуется широкой популярностью у водителей. Из-за того, что сабвуфер расположен вровень с полом, к тому же корпус находится под сиденьем, звук встречает множество преград на своём пути;
  • на задней полке — один из лучших вариантов размещения сабвуфера во всех типах автомобилей. Главное условие — полка должна быть достаточно широкой и прочной, чтобы выдерживать низкочастотные басы.

Фотогалерея: основные места для размещения устройства в автомобиле

Оптимальный вариант расположения сабвуфера в автомобиле — багажник вашего авто Качество звучания сабвуфера, расположенного под передним сиденьем, будет несколько ниже Одно из самых простых и практичных мест для сабвуфера — задняя полка автомобиля

При выборе места для установки сабвуфера необходимо точно рассчитать, насколько безопасным будет энергия басов для окружающих объектов. Дело в том, что резонанс от корпуса может в некоторых случаях повредить как место установки, так и стёкла в машине.

Стелс-сабвуфер для машины своими руками

Основным преимуществом стелс-сабвуфера в автомобиле является его малозаметность, при возможности получить максимально качественное звучание. Как правило, его располагают в багажнике за аркой заднего крыла, где он не занимает много места. Поскольку для хорошего авто-сабвуфера необходим короб приличного объема, который может превышать 18 литров, может понадобиться вынести его панель, таким образом, заняв объем предназначенный для заднего колеса. Также может понадобиться подрезать пол.

Разумеется, для того чтобы такой сабвуфер не был сильно заметен необходимо будет позаботиться о его отделке, которая по своему виду будет совпадать с оформлением автомобиля.

Из чего изготовить короб

Короб для сабвуфера — это не просто коробка, в которой находится динамик. Короб должен соответствовать многим динамическим законам акустики, чтобы звучание было по-настоящему насыщенным и чётким. Для изготовления разных типов коробов потребуются различные материалы, да и способы изготовления во многом будут не похожи один на другой.

Как построить короб для сабвуфера фазоинверторного типа

Стандартный вариант самодельного сабвуфера — это фазоинвертор. Это наиболее простой вид сабвуфера, к тому же его короб хорош тем, что специальная фазоинверторная трубка позволяет воспроизводить низкие частоты, практически не воспринимаемые человеческим ухом. Да и конструкция короба довольно простая, что делает его изготовление доступным практически для каждого.

  • шумоизоляция;
  • саморезы по дереву длиной 50 мм;
  • дрель;
  • отвёртка;
  • электрический лобзик;
  • жидкие гвозди;
  • герметик;
  • клей ПВА;
  • карпет.

Для изготовления корпуса нужно следовать такому плану:

Подготовить части корпуса: переднюю, заднюю, две боковых, нижнюю и верхнюю сообразно своим расчётам или параметрам, выведенным программами.
Под размер динамика (например, диаметр 160 мм) вырезать отверстие в передней части корпусной заготовки.
Над отверстием под динамик потребуется также вырезать щель для трубки фазоинвертора и прикрутить к ней отсек для фазоинвертора.
После того как на передней панели будет проделано два отверстия, необходимо склеить между собой все боковые части короба, а затем прикрутить их друг к другу саморезами.
При этом особенно важно до упора закрутить каждый саморез, так как пустые пространства между панелями серьёзно исказят звучание динамика.
Далее на задней части корпуса потребуется вырезать небольшое отверстие для проводов.
Перед тем как соединить все части корпуса, вставляем динамик.
Дальше необходимо провести внутреннюю отделку корпуса: для этого смолой или герметиком нужно промазать все стыки и щели для повышения герметизации, после чего на все боковые панели приклеивается шумоизоляционная ткань.
После завершения внутренней отделки нужно перейти на внешнюю: корпус обтягивается карапетовой тканью, причём ткань должна закрывать и щель для фазоинвертора. Карапет можно натянуть посредством обычной эпоксидки или же степлера для мебели.. Как только динамик будет закреплён, от него протягиваются провода через отверстие и подключаются к акустической системе автомобиля

Как только динамик будет закреплён, от него протягиваются провода через отверстие и подключаются к акустической системе автомобиля.

Как сделать короб сабвуфера «Стелс» своими руками

Несмотря на качество звучания фазоинверторного сабвуфера, не каждый водитель захочет возить в багажнике большой короб. В некоторых случаях багажный отсек должен быть наполнен вещами и грузами, поэтому для сабвуфера в нём места не остаётся.

Логичный выход из ситуации — изготовление сабвуфера «Стелс» для багажника. Он обеспечит то же самое качество звучания низких частот, что и фазоинвертор, но при этом займёт минимум пространства.

Обычно сабвуфер «Стелс» устанавливается непосредственно в багажник, но нередки случаи монтажа внутри крыла или даже в нише запасного колеса.

Минимум объёма, который потребуется для нормальной работы «Стелса» — 18 литров при условии использования 12-дюймового динамика.

Материалы и инструменты

Чтобы самостоятельно изготовить сабвуфер «Стелс», необходимо заранее подготовить:

  • решётку для динамика;
  • динамик;
  • розетку для подключения;
  • провода нужной длины;
  • фанеру или ДСП толщиной 20 мм;
  • кусок ДВП;
  • клей-эпоксидку;
  • кисть;
  • стекловолокно;
  • малярный скотч;
  • полиэтилен;
  • саморезы по дереву (40 мм);
  • лобзик;
  • дрель.

Динамик

Динамик, по сути, является одной из самых простых по устройству комплектующих сабвуфера. Но, это идёт вразрез с тем, что динамик — самая важная часть всего механизма.

Динамики подразделяются на несколько разделов по разным параметрам. Во-первых, стоит выделить разделение динамиков по частотности. Конкретно в нужных вам сабвуферах применяются именно динамики с низкой частотностью.

Низкочастотные динамики с частотой ниже 150 Гц регулярно используются и встраиваются практически во всех сабвуферах, которые можно использовать для обустраивания домашнего кинотеатра.

Динамики продаются не по отдельности, а со специальными инструментами, которые после установки создают специальное акустическое оформление. Это позволяет создавать качественный и чистый звук, который будет приятно слушать и он будет радовать вас при домашнем просмотре фильмов или сериалов.

Динамики применяются не только в домашних кинотеатрах. Так же, подобную технику закупают при обустраивании музыкальных и звукозаписывающих студий, устанавливают в автомобилях для громкого проигрывания музыки.

Обратитесь к помощи специалистов и специальных технических служб. Да, приходится немного потратиться, но это того стоит, так как по итогу вы получите качественный сабвуфер, который будет дополнять ваш домашний кинотеатр и исправно работать долгое время.

Пассивный сабвуфер своими руками

Как сделать простой пассивный сабвуфер.Такая конструкция представляет собой корпус, в котором установлена низкочастотный динамик. Объём корпуса обычно измеряется в литрах и зависит от диаметра динамической головки и конструкции корпуса. На корпусе пассивной колонки нет никаких регулировок, а на задней или боковой стенке находится контактная колодка для подключения источника звукового сигнала.Ящик для низкочастотной колонки может быть изготовлен по одной из трёх схем:

  • Закрытая конструкция
  • Акустический фазоинвертор
  • Бандпасс

Закрытая конструкция ящика является самым простым решением. Объём корпуса легко высчитывается, а сборка конструкции не представляет сложности даже для начинающего мастера. Чтобы сделать самодельный саб потребуется небольшое количество деталей простой формы. Верхнюю, нижнюю и две боковых стенки можно вырезать одинакового размера. В передней стенке вырезается отверстие для установки динамика, а в заднюю стенку врезается колодка с контактами.Внутренний объём закрытого ящика зависит от типа громкоговорителя. Габариты корпуса низкочастотной колонки можно определить из следующей таблицы:

  • Динамик 20 см – 8-12 литров
  • Динамик 25 см – 13-14 литров
  • Динамик 30 см – 25-38 литров
  • Динамик 38 см – 39-58 литров

Кроме простой конструкции закрытый ящик выдаёт чёткий, быстрый бас и обладает сравнительно ровной амплитудно-частотной характеристикой.

Как сделать сабвуфер своими руками схема. На рисунке изображена акустическая низкочастотная система, рассчитанная под громкоговоритель 15 дюймов или 38 санитметров. Корпус изготовлен из материала толщиной 20 мм. Переднюю стенку рекомендуется сделать двойной толщины. Колодку с контактами для подключения кабеля от источника звука можно установит на задней стенке устройста. Для увеличения акутического объема колонки, её внутренность заполняется демпфером. Для этого можно использовать обыкновенную вату, которая набивается в марлевый мешок, или синтепон. На нижнюю стенку нужно привернуть саморезами резиновые ножки. Как изготовить сабвуфер закрытого типа. После того, как выбор динамической головки сделан, нужно подготовить материал.

Для низкочастотных акустических систем обычно используется многослойная хорошо проклеенная фанера или мелкодисперсная фракция (МДФ). Для домашней колонки можно так же использовать ДСП. В автомобильную акустику этот материал лучше не применять, так как от постоянной тряски и вибрации и повышенной влажности крепёжные элементы будут самопроизвольно выворачиваться, и колонка может разрушиться. При сборке мощной акустической системы фанеру, даже многослойную, использовать не рекомендуется. При сильной вибрации конструкции фанерный ящик будет резонировать, что создаст неприятные звуковые обертоны при прослушивании музыки.

Подготовка

Давайте разберемся как сделать корпус для сабвуфера! Для того, чтобы сделать сабвуфер своими руками вам понадобятся:

  • Чертеж;
  • Материалы: фанера или МДФ, клей, саморезы, клемник, провод для подключения;
  • Инструменты — лобзик, шуруповерт, карандаш, шаблон для посадочного отверстия или циркуль.

Чертеж

Имея на руках параметры корпуса для саба (объем, площадь и длина порта), можно сделать чертеж самостоятельно, воспользовавшись специальными программами (на мой взгляд SketchUp от Google самая удобная для этого). Но если короб делается для себя, то нет смысла тратить время на изучение софта и сделать все по старинке — от руки.

Если вы не умеете рассчитывать корпус, то читайте материал «Как рассчитать корпус для сабвуфера». Так же можно заказать платный расчет в интернете, как правило, к нему прилагается понятный чертеж для изготовления.

Пример чертежа корпуса с фазоинвертором (ФИ)

Материалы и крепеж

Материал корпуса

Для того что бы сделать короб для сабвуфера нужен материал, который должен как  можно меньше вибрировать. Из опыта — лучше всего использовать МДФ (не крашеный, не ламинированный и т.п.)

МДФ (MDF — Medium Density Fibreboard). По русски — древесноволокнистая плита средней плотности.

МДФ легко обрабатывается, имеет хорошую плотность, благодаря структуре не имеет резонансов и не расслаивается — бас в таком коробе мягкий и плотный. МДФ стоит дороже фанеры, «боится» влаги.

Фанера — самый распространенный вариант, стоит дешевле МДФ.

Не используйте для изготовления короба для сабвуфера ДСП и старую мебель. Корпус из фанеры или МДФ всегда будет звучать лучше.

Не используйте материал тоньше 18 мм. и чем больше объем вашего корпуса тем толще должны быть стенки.

Во многих крупных магазинах, продающих листовой материал есть услуга  распила по вашим размерам, там на станке для вас нарежут идеальные детали, останется только собрать корпус.

Крепеж

Для крепления лучше всего использовать желтые саморезы длиной, минимум в 2 раза превышающей толщину стенки. У  черных часто отламываются головки, они тоньше и не такие прочные. Продвинутое решение — мебельные болты, но если это ваш первый саб, то проще будет с саморезами.

Желтые саморезы, черные саморезы, мебельные болты.

Закладные гайки для крепления сабвуфера к корпусу — это круто! Саб можно закрепить и на саморезы, но с болтами в закладных  динамик притягивается максимально сильно, а так же в случае необходимости без повреждений снимается и устанавливается сколько угодно раз. А отполированные болты под шестигранник выглядят очень здорово.

Болт с закладной гайкой

 Видео про установку закладных гаек (более удобный вариант):

Клей

Если вы пилите стенки лобзиком или ручной циркуляркой, то клей будет дополнительно выполнять роль герметика между неровными краями, для этого подойдут любые жидкие гвозди по дереву. Если же вы распускали материал на станке и края стенок корпуса идеальны, то клей наносите очень тонким слоем, но все равно не забудьте промазать стыки изнутри.

Клеммник

Вывести провода можно и напрямую, но лучше  сделать короб для сабвуфера с клеммником.

Клеммник для корпуса

Используйте варианты с резьбой — они надежнее. Для круглых посадочных мест удобно прорезать отверстие с помощью насадки.

Провода

Вам понадобится отрезок провода для соединения катушки саба с выводным клеммником. Берите любой медный провод не тоньше 4 мм. в большинстве случаев этого будет достаточно.

Инструменты

Вам понадобятся:

Циркулярная пила — для распила материала, она может быть и ручной и стационарной, все зависит от ваших  возможностей. Лобзиком лучше не распиливать, слишком не ровными будут края, даже если крепить направляющую планку, так как пилка все равно может гулять.

Ручная циркулярка

  • Лобзик — для выпиливания отверстия под динамик и под клеммник, так же это может быть фрезер, с его помощью отверстия  получатся ровными и аккуратными. Для выпиливания стенки под круглый клеммник можно воспользоваться насадкой — пилой. Правильно подбирайте пилку для лобзика в соответствии с выполняемой работой.
  • Шуруповерт — для закручивания саморезов и сверления отверстий.

Отличительные характеристики

Пассивным сабвуфером называется конструкция, которая включает в себя от одной до нескольких динамиков низкочастотного типа. Они соединены в едином корпусе, для изготовления которого применяют фанеру, дерево и иные материалы.

Чтобы пассивный сабвуфер (ПС) мог качественно воспроизводитель звуковые колебания, его требуется подключить к внешнему усилителю с помощью специальных низкочастотных фильтров. Именно они способны пропускать лишь полосы сигналов с низкой частотой.

ПС – это отдельные блоки из фильтров, динамиков и усилителей. Они приобретаются отдельно и соединяются между собой.

Что же касается активного сабвуфера (АС), это здесь уже речь идёт о готовом блоке акустики, который включает в себя фильтр, динамики и усилитель. С установкой АС дела обстоят намного проще. А некоторые автомобилисты уверены, что качество звучания у активных типов систем лучше по сравнению с пассивными. Но в действительности качество звука зависит лишь от того, насколько правильно была выполнена настройка.

За счёт того, что в активный сабвуфер уже строен усилитель, это значительно экономит пространство внутри транспортного средства. Чтобы подключиться к аудиомагнитоле в автомобиле, необходимо лишь обеспечить АС питанием и подать аудиосигнал.

Для понимания разницы между двумя типами сабвуферов их следует сравнить. Это позволит автомобилисту решить, какая именно система ему подходит больше по тем или иным характеристикам.

Что из этого выбрать, каждый автовладелец должен решать самостоятельно. У всех свои критерии и взгляды на этот счёт. Потому не торопитесь с решением, подумайте, взвесьте все за и против.

Преимущества и недостатки

Если говорить о преимуществах пассивного сабвуфера, то тут стоит отметить достаточно низкую стоимость в сравнении с конкурентом. Основной причиной такой разницы в цене является отсутствие встроенного усилителя.

Используя оборудование пассивного типа, автомобилист может собрать аудиосистему под своих конкретные и местами жёсткие требования относительно качественного звучания и прочих параметров. Чтобы добиться желаемого результата, придётся внимательнейшим образом отнестись к вопросу выбора сабвуфера и отдельного усилителя с фильтрами для него. Это позволит им оптимально взаимодействовать друг с другом.

Сравнивания пассивные сабы с активными системами, в случае с ПС применяются разные корпусы. Это могут быть фазоинверторы, бандпассы и стандартные коробы. А в активных системах использовать различные корпусы сложнее, поскольку здесь требуется размещать внутри ещё и дополнительное оборудование.

К главным достоинствам активных систем относят присутствие в конструкции уже встроенного фильтра и усилителя. Потому с подключением к магнитоле в машине не возникает никаких сложностей. Ничего дополнительно монтировать не придётся. Это же преимущество многие параллельно называют недостатком, поскольку в корпус заключёны динамики и вся необходимая электроника. Чтобы установить систему в машине, автовладельцу придётся чем-то пожертвовать.

Нельзя не отметить и тот факт, что на активных сабах часто наблюдается дефицит мощности усилителя.

Наиболее требовательные к качеству звучания музыки в машине автомобилисты отдают предпочтение больше пассивному оборудованию. Оно позволяет создать аудиокомплекс с конкретными возможностями и соответствующий жёстким требованиям. Им приходится самостоятельно собирать компоненты по отдельности для достижения поставленной цели. Но зачастую такие усилия себя полностью оправдывают.

Если автомобилист не так требователен, но хочет получить качественный звук с минимальными затратами по времени и силам, лучшим вариантом станет активный сабвуфер. В нём уже всё собрано, потому остаётся только подключиться к магнитоле. Это не сложно сделать даже малоопытному в таких делах человеку.

Установка и подключение

При подсоединении устройства к акустической системе надо подготовить:

  • комплект кабелей — три проводника идет в одной обмотке для подключения питания, к автомагнитоле, а также аккумуляторной батарее;
  • предохранительный элемент;
  • конденсаторное устройство;
  • изолента или термотрубки;
  • кусачки;
  • пластмассовые хомуты;
  • набор гаечных ключей.


Карта подсоединения кабелей сабвуфера Для подключения проводников используется такая схема:

Кабель от саба идет на усилительное устройство. Если это приспособление расположено в салоне, то требуется произвести укладку проводников через технологические отверстия в багажном отсеке. Чтобы скрыть кабели, их прокладывают под пластиковой облицовкой. Для этого декоративные накладки снимаются с помощью отвертки, выкручиваются саморезы. Нельзя прокладывать провода в районе движущихся частей кузова, чтобы не допустить их повреждения.
Затем от усилителя кабель идет на магнитолу. Выход для подключения располагается на задней части аудиоустройства. Автомагнитолу придется демонтировать, а также снять центральную консоль.
Положительный проводник питания при прокладке надо защитить от повреждений. Для этого его рекомендуется завернуть в гофру.
На положительном проводнике устанавливается предохранительное устройство

Его важно разместить ближе к аккумуляторной батарее.

Как сделать активный сабвуфер своими руками: схемы и чертежи

В состав конструкции активной акустической колонки, кроме громкоговорителя входит УНЧ. Данное устройство позволяет подать слабый сигнал с линейного выхода любого источника сигнала.

Конструкция колонки может быть любой, но при расчете объема короба, необходимо учесть не только занимаемое место динамиком, а ещё и габариты усилителя.

Короб

Для создания сабвуфера вручную, необходимо: нарисовать чертёж, подготовить строительные материалы, а также обзавестись инструментами.

В качестве чертежа может выступать как нарисованный от руки на бумаге, так и построенный в специализированной компьютерной программе, имея при себе базовые параметры размеров.

Из материалов понадобится фанера или МДФ, медный провод для подключения, клемник и саморезы с клеем.

Инструментами будут являтся: электролобзик, циркуль, карандаш, шуроуповёрт или дрель.

Усилитель

Как подобрать усилитель? В интернете полно противоречащей информации, например, он должен быть меньше по мощности, чем громкоговоритель, равен или больше. Разобравшись в вопросе, стало понятно что хорошим решением станет выбор усилителя в 1,5-2 раза выше номинальной мощности сабвуфера.

А насчет механического повреждения? Это может произойти, однако, если вы не будете издеваться над динамиком, злоупотребляя максимальной громкостью и «инфра низкими» треками, то он будет жить долго.

Динамик

При подборе громкоговорителя, необходимо приблизительно оценивать необходимую мощность усилителя низких частот. От неё зависит выбираемая мощность головки

Помимо этого, важной характеристикой выступает частота резонанса (оптимальной является от 25 до 40 Гц). Динамики для канала низкой частоты способны иметь сопротивление катушки: 2, 4 и 8 Ом

Оптимальным сопротивление будет в 4 Ома, как для домашней акустики, так и для автомобильного низкочастотного канала.

Каждый громкоговоритель имеет свою амплитудно-частотную характеристику.

Раз любой динамик для низкочастотных волн генерирует широкий спектр частот, на входе акустической системы для низких  частот ставится пассивный LC-фильтр, который сильно ограничивает частоты по уровню  невоспроизводимые с сабвуфером.

Колонка

Хорошим выбором станут колонки среднего формфактора, изготовленные по закрытой схеме (или с фазоинвертором).

Когда вы будете выбирать сабвуфер, заострите свой взгляд не на громкости (ведь даже у обычного сабвуфера имеется достойный запас), а на подлинность отыгрывания всего диапазона низких частот.

Установка сабвуфера

Благодаря межблочному кабелю осуществляется подключение сабвуфера к точке вывода звукового сигнала в машине. Однако, от автомагнитолы также зависит очень много.

У некоторых моделей есть специальный разъем, для канала низких частот. Его маркируют названием «SUB», «SUBOUT» или же подобным сочетанием букв. При данных обстоятельствах, присоединение осуществляется защищенным от помех кабелем с разъемами «Тюльпан».

Второй способ коннекта заключается в применении соединителей для присоединения динамиков, расположенных в тылу машины. Объединение сабвуфера с автомобилем осуществляется при помощи мостовой схемы.

В зачастую, стандартные автомагнитолы, ну или домашние кинотеатры, оснащены типовыми разъемами. Колонки соединяются с разъемами «С» и «B». Здесь есть возможность соединения саба с автомобилем несколькими способами. Первый вариант – задействование электро-контактов разъема «B», для размещённых в тылу автомобильного салона колонок.

Второй вариант – соединение сабвуфера с коннекторами «С», благодаря переходнику «RCA». Если же автомобильный сабвуфер располагается в багажнике, то необходимо выполнить операцию по удлинению проводов.

Как собрать сабвуфер

После подготовки всех инструментов и материалов, можно начинать работы по изготовлению конструкции. Сделать короб для сабвуфера 12 дюймов с диаметром 30 см достаточно просто. В первую очередь следует проделать отверстие под будущий динамик, выдерживая расстояние от центра до стенок в 20 см.

Дальше нужно руководствоваться следующей инструкцией:

Подготавливаем основные элементы будущего самодельного корпуса. Их параметры рассчитывают заранее на проверенном ресурсе с онлайн-калькуляторами.
Проделываем отверстие спереди фанерного листа или МДФ, ДСП-плиты.
Вырезаем над отверстием щель под фазоинверторную трубку и прикручиваем отсек.
Склеиваем боковые элементы клеем ПВА и скрепляем с помощью саморезов

Важно закручивать крепежные элементы до упора, поскольку любые пустоты негативно скажутся на качестве звука.
Вырезаем места под провода сзади корпуса.
Перед соединением всех составляющих помещаем в короб динамик.
Завершающий этап подразумевает проведение отделки внутреннего пространства. Следует замазать стыки и щели герметиком или эпоксидной смолой, чтобы улучшить герметизацию.
Внешняя отделка заключается в обтягивании корпуса карапетовой тканью. Карапет натягивается и крепится эпоксидкой или мебельным степлером.

Карапет натягивается и крепится эпоксидкой или мебельным степлером.

После завершения всех этапов осуществляется финальная сборка с подключением к штатной автомагнитоле.

Поскольку закрытый фазоинверторный короб (ФИ) отличается крупными размерами, владельцы авто предпочитают устанавливать компактный сабвуфер «Стелс», сделанный своими руками. Мини-модель демонстрирует отчетливое звучание широкого диапазона частот и занимает меньше места в машине.

В большинстве случаев короб под 10 сабвуфер размещается в багажнике, однако некоторые люди практикуют монтаж в крыле или нише запаски.

Чтобы правильно сделать короб для сабвуфера, можно рассматривать упрощенный вариант с созданием закрытого ящика. Его создают по тем же принципам, что и фазоинверторную модель, но без проделывания щели. ЗЯ обладает отверстием под динамик, поэтому его конструктивное исполнение выглядит достаточно просто.

Всевозможные разновидности бандпассов представляют собой полноценный фазоинвертор, но в видоизмененном формате. Поэтому собрать самодельный саб достаточно просто.

Наиболее сложной конструкцией считается сабвуфер в виде рупора. Из-за сложностей изготовления начинающие мастера отказываются от этого варианта, отдавая предпочтение более упрощенным моделям. Однако рупор отличается объемными низами и обеспечивает глубокое звучание всех частот. Но любое отклонение от чертежей сделает все усилия бесполезными, т.к. саб не будет звучать как нужно.

Поэтому специалисты рекомендуют выбирать вариант закрытого ящика или фазоинверторного короба для саба. Еще простым исполнением характеризуется бандпасс.

Собирая короб под сабвуфер, важно соблюдать все правила техники безопасности и быть осторожным. Работа подразумевает использование колющих и режущих предметов, а также электрического инструмента. Применять неисправные приспособления запрещено

Применять неисправные приспособления запрещено.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Мастер Дима Сучев
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
