Устройство и принцип работы датчика дождя в автомобиле

Мифы и заблуждения касающиеся датчика дождя

В общем-то, практически все заблуждения касаются именно датчика дождя, так как, с работой светового сенсора, все более или менее понятно.

И так, бытует мнение, что датчик дождя фиксирует удары по лобовому стеклу. Но в таком случае, возникает простой вопрос: почему дворники не реагируют на пыль, букашек и даже камешки, которые порой оставляют заметные следы на ветровом стекле нашего авто?

Следующий миф утверждает, что в ночное время датчик дождя не может функционировать. Но, как известно, для инфракрасных лучей степень освещенности снаружи не играет никакого значения.

Так же говорят, что зимой датчик дождя не срабатывает. И здесь нужно разобраться с тем, на что не срабатывает датчик дождя зимой? На снежинки датчик действительно не срабатывает, но если стекло с подогревом, а такие стекла в современных моделях авто встречаются все чаще, то снег на стекле растает и датчик на него вполне себе сработает. Если же ваше лобовое стекло не имеет подогрева, то снег, вероятно, не будет активировать этот датчик.

Также есть заблуждения касающиеся тонировки. В самом начале, когда такие датчики только начинали применяться, тонировка лобового стекла делала работу датчика невозможной. Сегодня же, производители просто выпускают тонировочные пленки со специальными отверстиями для обеспечения работоспособности датчика дождя. Да и вообще, тонировка ветрового стекла, штука весьма неоднозначная в плане обзора и безопасности.

Как проверить работоспособность датчиков

Для этого не требуется диагностическое оборудование. Достаточно завести двигатель, перевести переключатели в положение «AUTO» и своими руками смоделировать условия, при которых сенсоры сработают.

• Брызните снаружи на стекло воду, и «дворники» должны начать работу. Причем поливать надо не куда попало, а в точке установки сенсоров. Обычно, это заметное снаружи небольшое окошко, в районе крепления салонного зеркала заднего вида.
• Накройте ветровое стекло непрозрачной шторкой или картонкой в районе расположения датчика света. Можно просто бросить ветошь прямо на датчик внутри салона. Должен включиться ближний свет.

Как работает датчик дождя в автомобиле, зачем нужен и где находится

Одна из опций, которая устанавливалась раньше только на дорогих машинах – датчик дождя, стала вполне доступна и для авто бюджетного уровня. Однако порой по нему возникает множество вопросов, так что вполне резонно спросить – а как он работает?

Зачем нужен подобный прибор

Прежде чем разбираться с работой подобного устройства, давайте попытаемся понять, зачем нужен, и по сути дела, что это такое? Самим названием предопределено назначение такого изделия – установить факт дождя. Хотя задачи, которые выполняет автомобильный датчик дождя и света, гораздо шире описанных.

Среди них стоит отметить:

• установление факта начала дождя, а также снега;
• определение степени загрязнения лобового стекла;
• автоматическое включение дворников при осадках и задание режимов их работы в зависимости от интенсивности непогоды;
• включение световых приборов при низком уровне освещенности (касается датчика света).

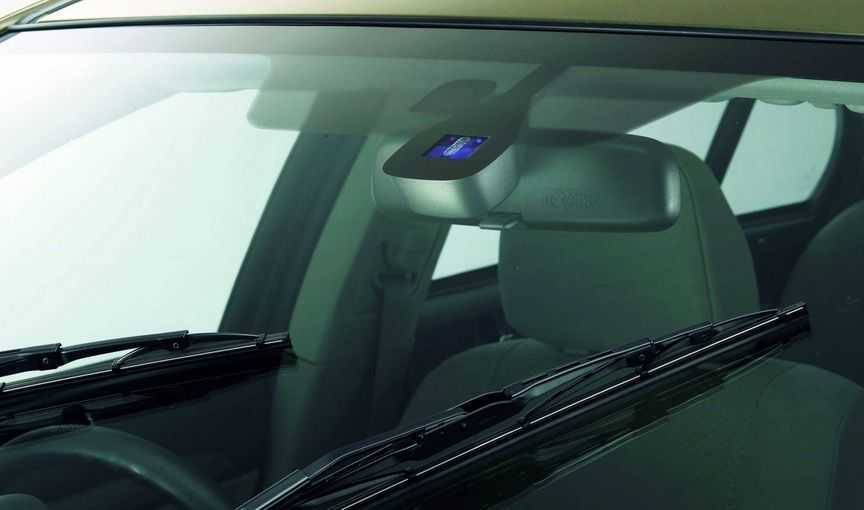

Его установка производится за зеркалом заднего вида, например так, как показано на фото:

Разобравшись с тем, что делает датчик дождя и света, необходимо ответить на вопрос – а зачем все это нужно? Ответ вполне очевиден – для повышения безопасности движения. Подобное устройство, по замыслам разработчиков, должно избавить водителя от лишних операций (включение/выключение дворников), отвлекающих его от управления автомобилем, а также автоматически обеспечить отличную видимость на дороге при любых условиях.

Как устроен датчик дождя?

Принцип работы датчика дождя основан на сравнении оптических свойств лобового стекла при разных атмосферных условиях, точнее – на различиях в отражении инфракрасного луча чистой и увлажненной или загрязненной поверхностью стекла.

Все достаточно просто – в его состав входят излучающий и принимающий инфракрасные светодиоды. Устройство и работу подобного изделия поможет понять фото:

Это изделие находится на лобовом стекле с внутренней его стороны. От излучающего светодиода инфракрасное излучение попадает на наружную поверхность, отражается от нее и улавливается фотодиодом. Уровень отраженного сигнала зависит от состояния наружной поверхности стекла, от чистого стекла сигнал будет один, от грязного – другой, от мокрого – третий. По величине этого сигнала блок управления определяет необходимость включения дворников.

Как видно из приведенного описания, устроен подобный прибор достаточно просто, что предопределяет достаточно широкие возможности по его применению.

Как выглядит такое устройство, показано, например на фото: Как видно из рисунка, в отдельном корпусе находится блок управления, связанный жгутом с реле, управляющим работой стеклоочистителя. Блок управления необходимо приклеить в зоне перекрытия щеток дворника.

Как выполняется подобная работа, позволит понять видео. Приведенные данные подтверждают, что приклеить такое устройство просто, и эту работу вполне можно сделать самому.

Недостатки

При всей внешней привлекательности подобного изделия ему свойственны определенные недостатки, о которых нельзя не упомянуть. К ним необходимо отнести:

1. Несвоевременное срабатывание. Бывает, попадание единственной капли в зону действия датчика заставляет его включать дворники, хотя остальное стекло чистое и сухое. Возможна и обратная ситуация, когда вода или грязь от встречной машины заливает стекло со стороны водителя, но не достигает датчика, и стеклоочистители не включаются.
2. Включение дворников без включения омывателя стекла. Работа стеклоочистителей при попадании грязи на стекло приводит к тому, что грязь просто размазывается.
3. Чувствительность к качеству стекла. Малейшие неровности, трещины и сколы приводят к тому, что он перестает работать.
4. Запаздывание срабатывания. Оно может составлять в некоторых случаях до двух секунд, отчего создается впечатление, что не работает датчик дождя. Поэтому порой мало просто приклеить, необходимо привыкнуть к его наличию, преодолевая желание вручную включить дворники.

Проверить, как работает такое управление стеклоочистителем, просто. Необходимо только плеснуть водой в зону расположения датчика. К примеру, на видео показано, как проверить работу дворников.

Автоматическое управление стеклоочистителями автомобиля возможно благодаря использованию описанного устройства. Он позволяет избавить водителя от необходимости вручную управлять работой дворников, и служит для повышения комфорта управления машиной и безопасности авто. Насколько будет это устройство вам необходимо и полезно – это уже дело личного выбора.

Как это работает

Принцип работы датчика дождя основан на элементарных законах физики. Любое стекло является полупрозрачным зеркалом, и частично отражает попавший свет. Причем угол падения равен углу отражения (вспоминаем школьные учебники). Луч отражается как от внутренней, так и от внешней поверхности. Прибор устанавливают таким образом, чтобы использовался только свет, отраженный от внешней границы. Если ветровое стекло чистое, отраженный свет достигает максимальной интенсивности. По мере загрязнения или появления капель воды, интенсивность отраженного света снижается.

Рассмотрим иллюстрации со схемой работы

В комплект прибора входит светодиод и фотодиод. С внутренней стороны ветрового стекла, параллельно ему, устанавливается отражатель. Фокусированное излучение настраивается таким образом, чтобы пройти максимально длинный путь с несколькими преломлениями, и достигнуть фотодиода. В идеальных условиях чистоты, прибор калибруется на минимальную чувствительность. Фотодиод выдает сигнал о максимально возможной яркости света в таком режиме.

При попадании на стекло капель дождя или грязи, часть излученного света преломляется на внешней поверхности, и фотодиод получает ослабленный сигнал.

Его интенсивность оценивается модулем управления, который принимает решение о включении стеклоочистителей.

Как повысить точность срабатывания

Если путь луча настроен на одиночную каплю, датчик работает не эффективно: для запуска нужно, чтобы капля попала именно в точку отражения света. Поэтому путь преломления на авто должен быть как можно более длинным. Это решение работает не только на «вкл.» и «выкл.». Сенсору могут определить интенсивность дождя (загрязнения), и по необходимости менять скорость работы «дворников». В некоторых продвинутых системах блок управления может включить омыватель.

Датчик света устроен еще проще

Достаточно простого фотодиода и никаких сложный систем преломления луча. Прибор устанавливается в наиболее освещенном месте внутри автомобиля (чтобы не подвергаться загрязнениям). Чаще всего, это так называемая «торпеда» над приборной панелью, сразу под лобовым стеклом.

Фотодиод улавливает уровень освещенности, и при наступлении нижнего предела дает команду на включение внешних приборов освещения. Фактически, дублируется функция включателя ближнего света.

Для нормальной и безопасной работы системы, обязательно предусматривается функция деактивации. Водитель должен сам решать: управлять освещением вручную, или доверить эту работу автоматике. То же самое касается датчика дождя. Иначе при заезде на автоматическую мойку портального типа, можно повредить стеклоочистители.

Теперь вы знаете, что такое датчик дождя и света. А как узнать, установлено ли это устройство на вашей машине? Можно посмотреть в инструкцию или комплектацию. Или определить наличие прибора по функциям на органах управления. На переключателе режимов стеклоочистителя и управления светом должно быть положение «AUTO».

Как работает датчик дождя и можно ли его сделать своими руками?

Современные автомобили становятся всё сложнее. Производители постоянно придумываются что-то новое, чтобы сделать жизнь автолюбителя проще, а свою продукцию — привлекательнее. За последние десятилетия техническая «начинка» машин стала более продвинутой.

Конечно, в значительно мере это относится к премиум-сегменту, но с годами те новинки, которые появились сначала в дорогих авто, переходят и в средний класс.

Это разнообразные датчики света, датчик дождя, системы «старт-стоп», сложные электронные регулировки сидений, подогрев и многое другое.

К примеру, датчики дождя сначала были только в бизнес- и премиум-сегменте автомобилей. А через несколько лет уже некоторые машины среднего и гольф-класса, могли похвастаться их наличием. Сейчас же датчик дождя можно купить практически везде, и установить чуть ли не на любой автомобиль, вплоть до отечественных.

Зачем в автомобиле вообще нужен датчик дождя?

Это устройство автоматически включает «щётки», когда начинается дождь. Также оно может управлять омывателями стекла, электрическим приводом люка или стеклоподъемниками.

Основная идея в том, чтобы вам не пришлось отвлекаться на включение стеклоочистителей, когда начинается дождь.

Или когда на лобовое стекло вашего авто внезапно попадает вода, что может произойти, когда встречный автомобиль попадает в лужу, обдав вас грязной волной.

В примере с волной воды из лужи, которая оказывается на вашем ветровом стекле за секунду, вы полностью теряете обзор. На скорости это грозит попаданием в ДТП. И очень хорошо, когда в этот момент умный электронный ассистент приводит «щётки» в движение, быстро смахнув лишнюю воду со стекла.

Как работает датчик дождя?

Весь комплекс, с названием «датчиком дождя», состоит из самого датчика, реле и проводки. Датчик, иногда называемый управляющим блоком, крепится на лобовом стекле, в области действия «дворников», обычно, возле салонного зеркала заднего вида.

Как установить датчик дождя самому?

Несмотря на то, что звучит это немного сложно, подключить такой датчик дождя достаточно просто. Например, чтобы установить самую простую модель, нужно сам датчик стекла прикрепить в область лобового стекла, которая хорошо проветривается и находится в зоне действия «щёток». Лучшее место — по центру, возле зеркала. Там датчик дождя ещё и не будет мешать обзору.

Блок управления установить тоже несложно. Надо, согласно инструкции, найти штатное реле, вместо него подключить реле от купленного комплекта. Останется только провести провод от реле к датчику. Конечно, для более сложных комплектов могут быть свои нюансы установки.

Где и какой лучше купить датчик дождя?

Датчиков дождя в продаже не очень много. В онлайн-магазинах можно встретить такие модели, как:

• RS 102RS,
• SSR BI-K66,
• Falcon RS 02,
• Falcon S 12,
• Parkprofi A70R,
• EX RS100,
• ДДА-15,
• ДДА-25,
• ДДА-35,
• ДДА-45,
• ДДА-07.

Последние пять, кстати, российского производства. Их смело можно устанавливать на русские автомобили, причём изменения в штатную проводку авто вносить не нужно. Но, сначала, естественно, надо уточнить, подойдет ли данный комплект именно к вашему авто.

В общем, если вы решились на приобретение датчика дождя, можно вас поздравить, вы сделали верное решение в пользу безопасности движения! Ведь именно одно движение «дворников», сделанное в нужный момент, способно уберечь вас от случайного ДТП, случившегося из-за плохой видимости.

Видео самостоятельной установки датчика дождя на Lada Granta

ЕЩЁ

• Сохранить
• Сохранить
• Сохранить
• Сохранить
• Сохранить

Как активировать датчик дождя

Активация датчика дождя через программу «Вася-диагност»: видео

Обычная активация датчика дождя выполняется с помощью подрулевого переключателя. Для этого надо сдвинуть его вверх и выбрать кольцом или «флажком» чувствительность сенсора. После этого дворники должны автоматически включаться при попадании воды на стекло.

На ряде авто работа датчика настраивается через меню головного устройства или на приборной панели. За работу отвечает одноименная опция (Rain Sensor на английском), которую надо переключить положение «вкл» или «on».

В некоторых случаях (скачок напряжения, отсоединение клеммы АКБ, вмешательство в прошивку ЭБУ) сенсор может «отвязываться» и для повторной привязки требуется его активация. Иногда также бывает, что соответствующие опции были установлены на заводе, но не активированы в прошивке. Подобные случаи встречаются, например, на авто Jeep, Fiat.

Как включить датчик дождя, который «отвязался» или отключен с завода

Если сенсор отключен на программном уровне, то для его активации потребуется диагностический сканер OBD-II и специальное ПО для вашего автомобиля. Для группы Fiat (Stellantis) это AlfaOBD, для VAG – ODIS или VAG-COM (VCDS), для BMW – BMWDiagnos и т. д. Также можно попробовать универсальные (мультимарочные) программы, как для ПК или ноутбука, так и смартфона или планшета (вроде ELMConfig, Car Scanner, Carista). Перед тем, как активировать датчик дождя, нужно:

Активация датчика дождя через программу VCDS, нажмите для увеличения

1. Установить программное обеспечение на компьютер, телефон или планшет.
2. Подключить к авто диагностический сканер.
3. Подключиться к автомобилю в программе.
4. Выбрать раздел, ответственный за настройки опций комфорта.
5. Найти там меню включения датчика дождя (Rain sensor, Rain/light sensor, RLS и т. п.) и активировать его. Опция также может называться «инициализация датчика дождя» (как на BMW).

После применения и сохранения настроек датчик должен успешно инициализироваться в системе и активироваться при соответствующем положении переключателя.

Список опций, доступных для настройки, зависит от модели и комплектации авто. К примеру, на некоторых моделях можно настраивать автоматическое закрытие окон и люка. Так, в автомобилях VAG для активации функции управления доводчиками стекол через датчик дождя нужно в разделе настроек меню RLS установить галочку «закрытие во время дождя».

Как активировать датчик дождя и настроить закрытие стекол на VAG?

Как это работает

Логично начать с вопроса о том, как работает датчик дождя.

Некоторые почему-то уверены, что контроллер реагирует на влагу, которая попадает на поверхность стекла, и тем самым включает стеклоочистители, то есть дворники , а также заставляет подавать жидкость через форсунки стеклоомывателя .

В действительности принцип работы совершенно иной. Даже более сложный, можно сказать.

Этот контроллер находится не снаружи, а внутри автомобиля. И логично спросить, как же тогда он может ощущать на себе капли воды. Да никак. На саму влагу он не реагирует.

Датчик реагирует не на воду, а на свет.

В контроллере предусмотрено 2 элемента. Это фотодиод и светодиод.

Задача светодиода заключается в излучении инфракрасного света. Человеческий глаз увидеть его не способен. Зато эти же лучи сопровождают нас в быту и не только. Вспомните хотя бы пульт от телевизора. Принцип тот же.

Инфракрасные излучения попадают на поверхность стекла, частично отражается от этой поверхности, и возвращается обратно. В этот момент его улавливает второй элемент, то есть фотодиод. Он фиксирует количество вернувшегося света.

Если воды на стекле нет, то есть оно сухое, света будет возвращаться много. При намокании количество света заметно уменьшается, чему препятствуют капли. Установив, что стекло покрыто влагой, датчик автоматически запускает стеклоочистители.

Разумеется, эффективность очистки зависит во многом от того, насколько правильно вам удалось выбрать дворники для своего автомобиля.

Почему не работает датчик дождя?

Сам датчик дождя представляет собой простое и надежное устройство. Отказы и неисправности обычно связаны с ветровым стеклом или электроникой управления. Замена датчика может потребоваться только в случае его физического повреждения или выхода из строя контроллера из-за падения напряжения в бортовой электросети.

Чтобы предотвратить выход из строя датчика дождя, содержите автомобиль в чистоте, используйте хорошую омывающую жидкость и избегайте чрезмерного износа щеток стеклоочистителя, чтобы они не размазывали ветровое стекло.

По этой же причине не ездите с пустым бачком омывателя и держите экран сухим. Основной причиной неисправности датчика зимой является лед на ветровом стекле. Это можно предотвратить, используя специальное антиобледенительное средство или скорректировав работу нагревателя.

Если датчик дождя самопроизвольно срабатывает на автомойке, убедитесь, что зажигание выключено и ключ извлечен из замка. Если проблема сохраняется, ищите проблемы в проводке и/или электронной системе.

Установка датчика дождя

Закрепление датчика дождя происходит под лобовым стеклом на обратной стороне зеркала заднего вида. Во время установки устройства учитываются следующие нюансы:

Датчик должен располагаться на лобовом стекле таким образом, чтобы он не мешал водителю смотреть на дорогу

При этом важно устанавливать его в зоне, которая очищается дворниками во время их работы. В противном случае устройство может функционировать некорректно.
В зоне расположения датчика не должно быть трещин и других дефектов, так как от этого зависит эффективность его работы.
Перед закреплением прибора нужно убедиться в том, что дворники эффективно очищают лобовое стекло и не оставляют загрязнений.. Установка датчика может быть произведена как в сервисном центре, так и самостоятельно

Тем более это совсем несложно. Никаких специальных инструментов для монтажа не потребуется

Установка датчика может быть произведена как в сервисном центре, так и самостоятельно. Тем более это совсем несложно. Никаких специальных инструментов для монтажа не потребуется.

Ниже мы приведём инструкцию по установке простого датчика дождя ДДА-35.

Для начала надо «прицелиться» — выбрать место с внутренней стороны лобового стекла, куда будет приклеен датчик. Как уже говорилось раньше, он не должен мешать обзору водителя. Для красоты желательно выверить место и установить датчик вверху посередине, рядом с креплением зеркала.

У покупных датчиков дождя чаще всего имеется в комплекте специальная салфетка для протирания и обезжиривания стекла. Благодаря этому датчик крепится лучше.

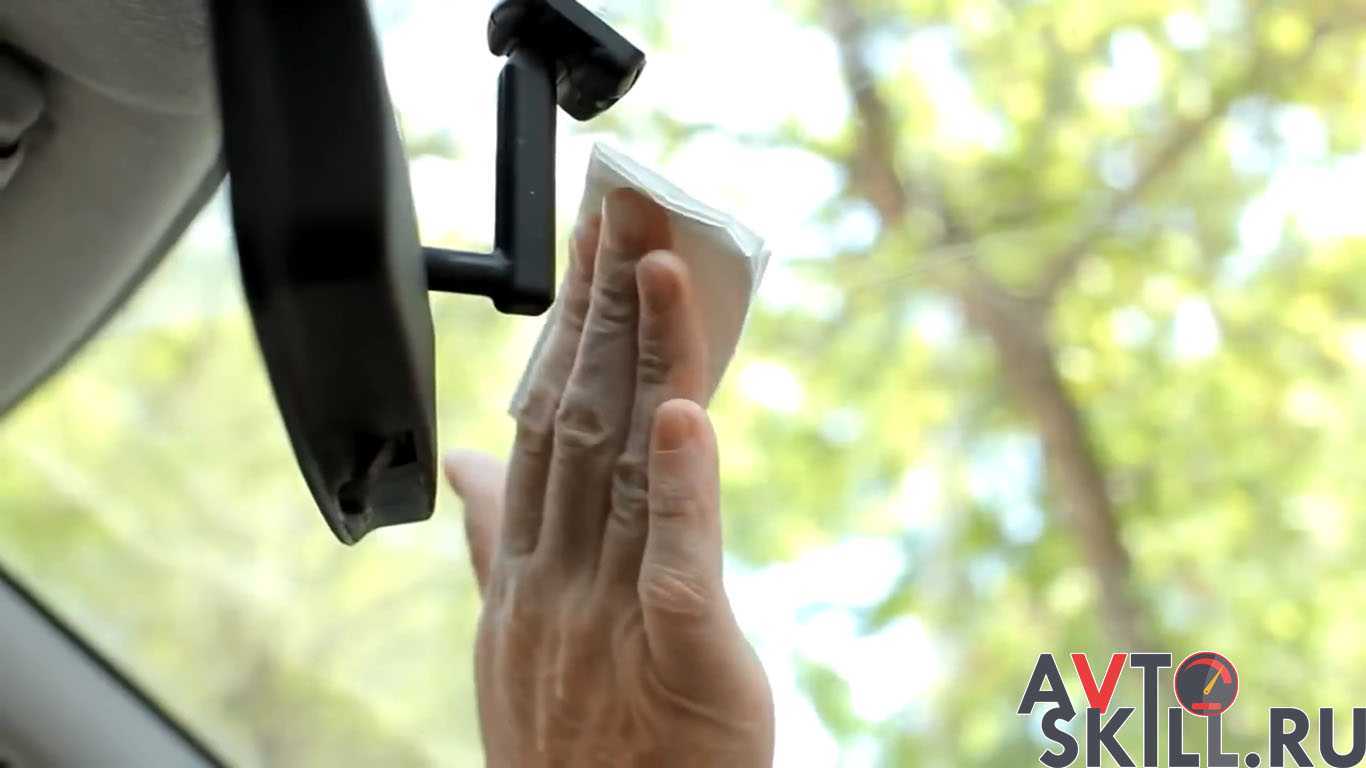

Если в комплекте такой салфетки нет, можно воспользоваться любой салфеткой для стекол.

Тщательно протираем место на лобовом стекле, куда будем клеить датчик дождя.

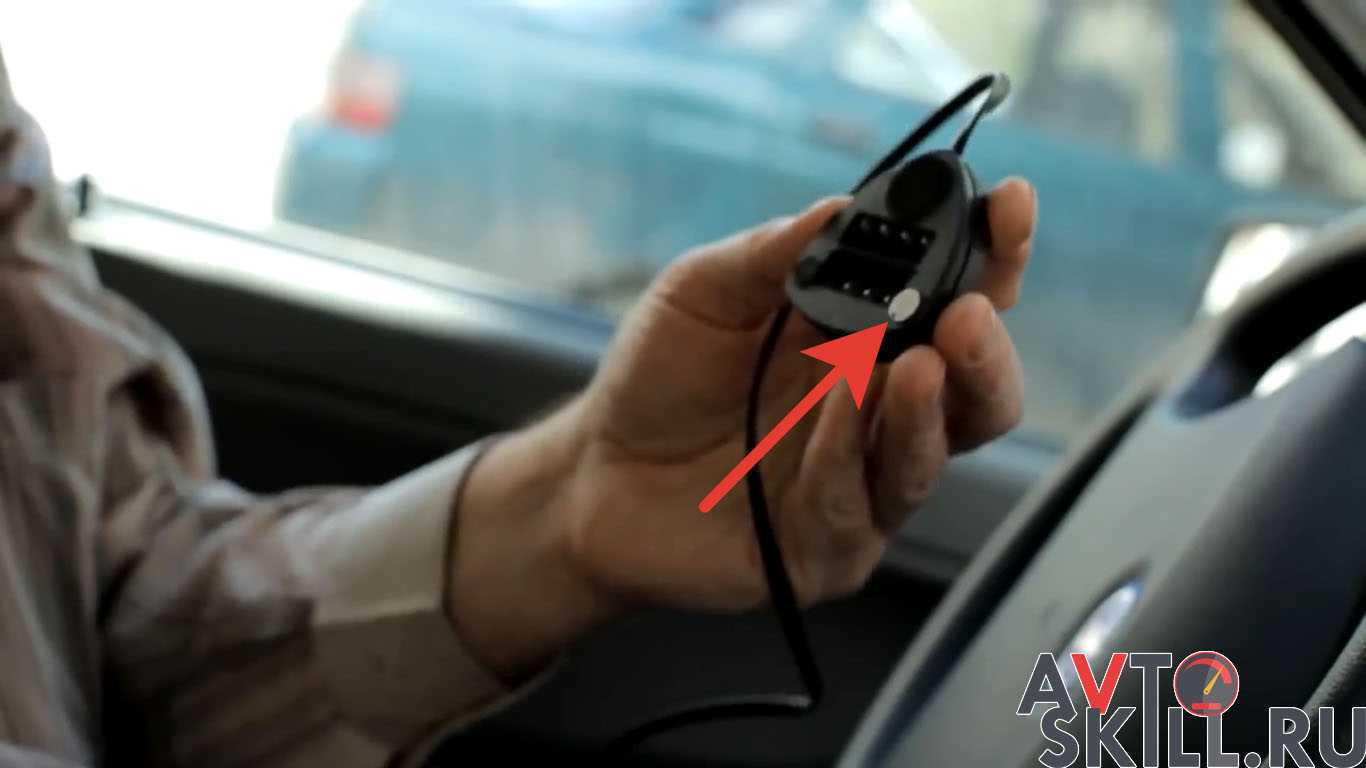

С внутренней стороны датчика снимаем защитную плёнку, тем самым открывая крепления, которые будут удерживать датчик на стекле.

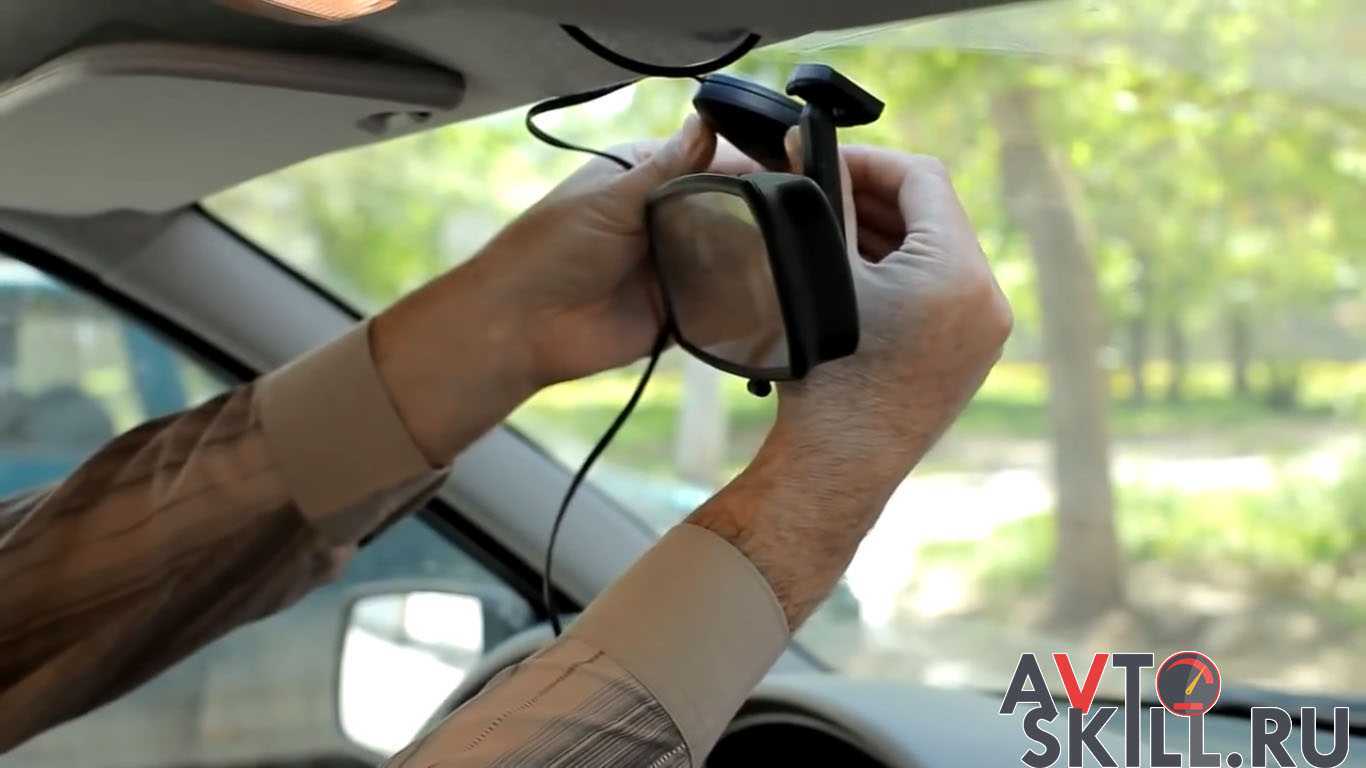

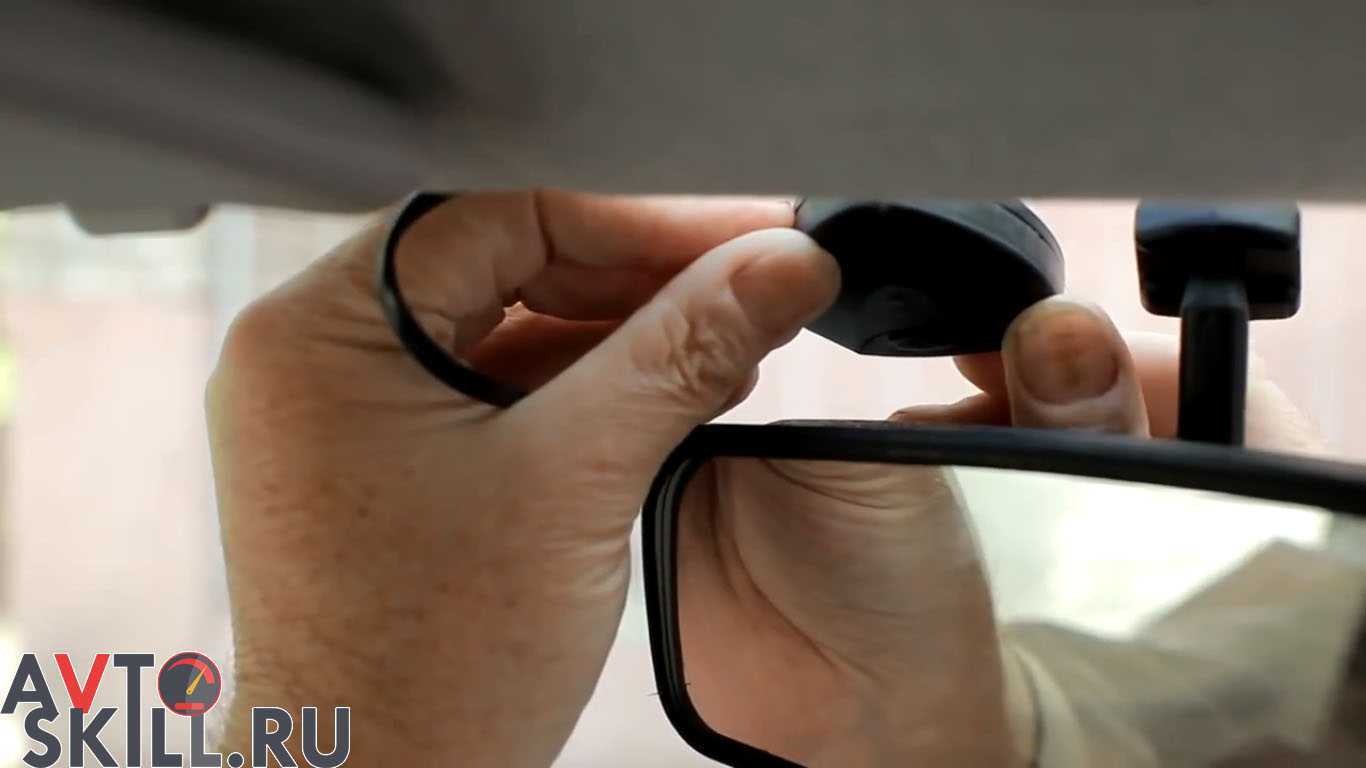

После этого прикладываем датчик дождя к выбранному на стекле месту и внимательно прижимаем устройство к стеклу. Стараемся, чтобы всё получилось ровно, так как второго шанса у нас не будет. С каждым отсоединением держатель будет всё хуже и хуже приставать к поверхности.

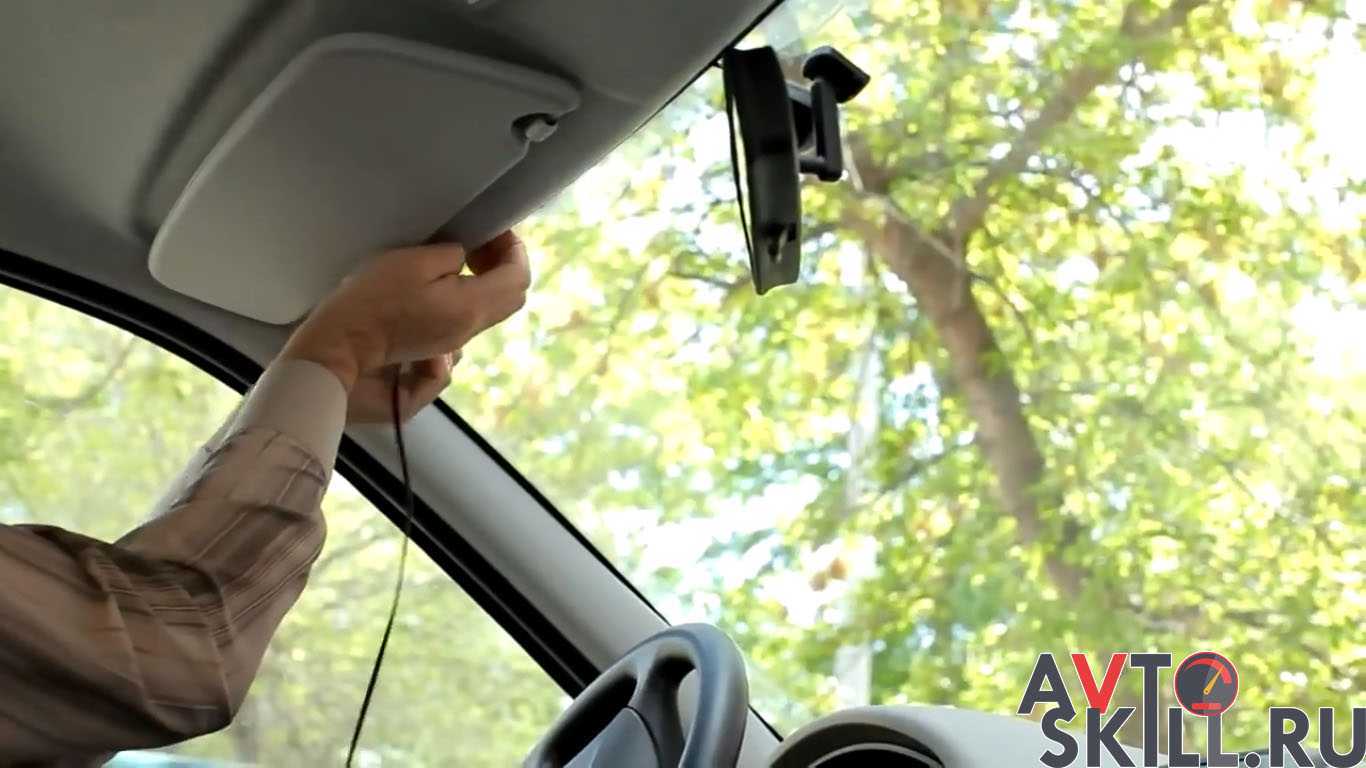

Провод от датчика проталкиваем под обивку потолка.

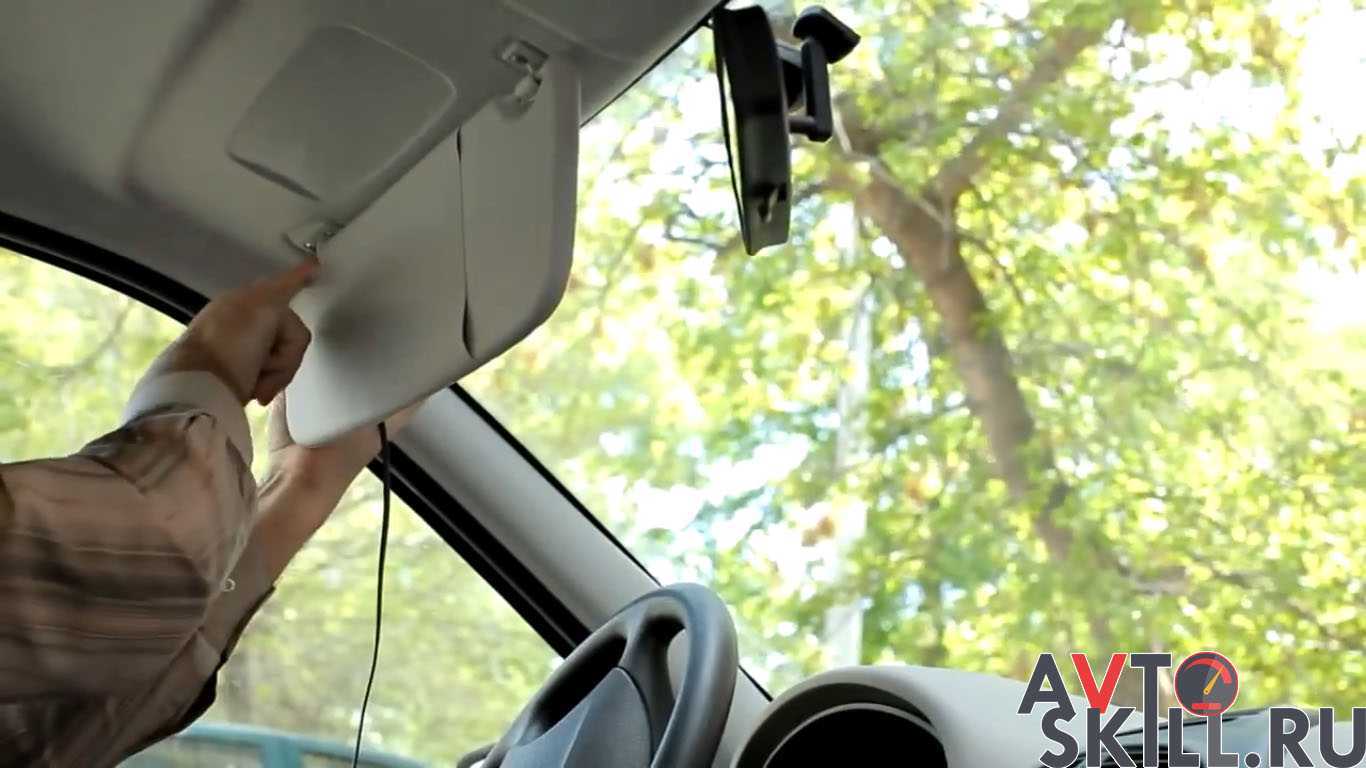

Если места под обивкой не хватает, то немного ослабляем винты крепления козырька.

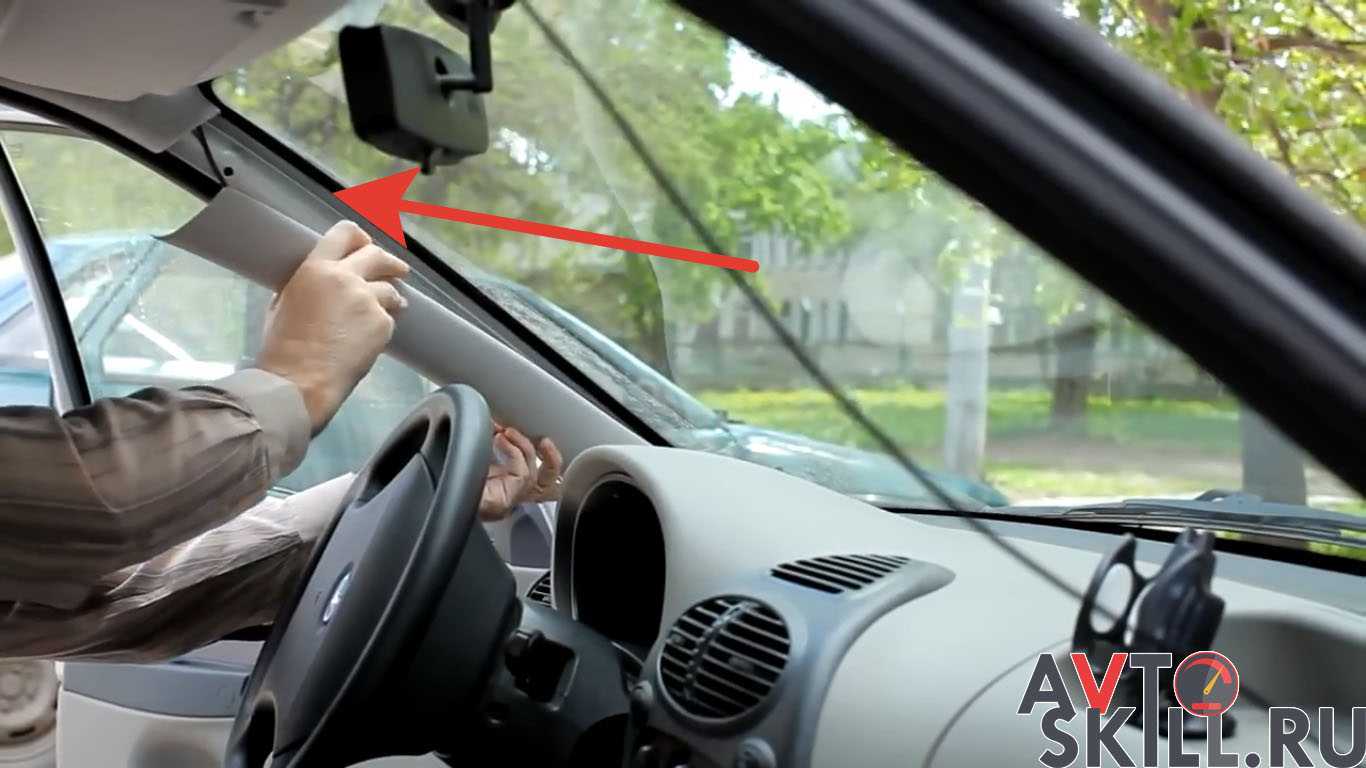

Снимаем со стойки накладку и прокладываем провод под ней. После этого надеваем накладку обратно.

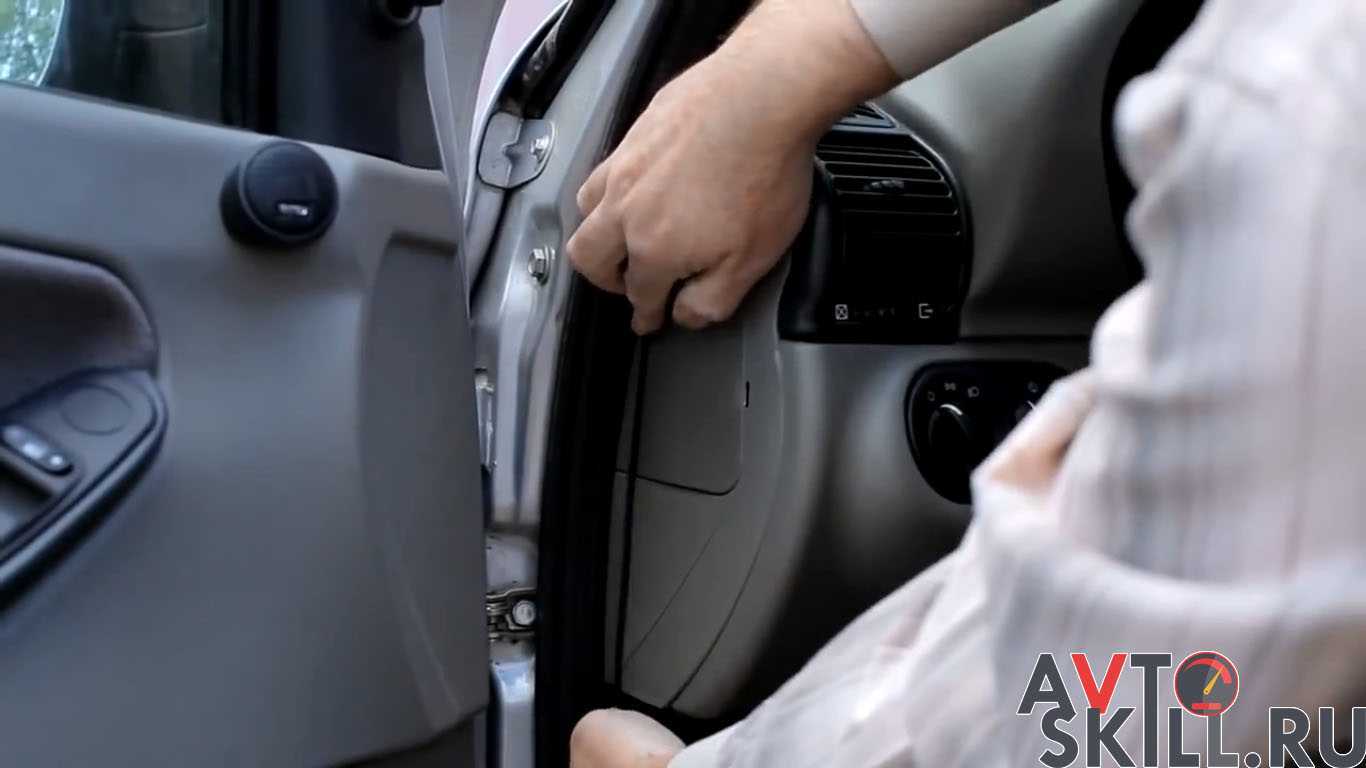

Идём ниже. Аккуратно заталкиваем кабель под уплотнитель стойки.

Открываем блок предохранителей (в разных моделях он находится в разных местах), и устанавливаем датчика дождя на место реле управления стеклоочистителем (обязательно соблюдаем маркировку и положение ключа). Если не знаем точно, куда устанавливать реле, смотрим в документации.

Остатки кабеля при необходимости можно смотать и оставить в монтажном блоке.

На этом процесс установки датчика дождя на автомобиль закончен. Остаётся проверить его работоспособность, брызнув водой на ветровое стекло (при включенном зажигании автомобиля, конечно же).

Проверка работоспособности датчика дождя

Также можете посмотреть видео об установке датчика дождя:

После подключения устройства, управление дворниками может осуществляться и вручную. Это может быть необходимо в случае, когда из под колес движущегося впереди автомобиля на стекло попадает влага, которая не достает до зоны действия датчика. В таком случае водитель включает дворники вручную.

Настроить прибор необходимо сразу же после установки, чтобы не отвлекаться на такие действия во время движения. В ДДА-35 имеется 3 режима работы — стандартный, дождь и снег. Режимы переключаются нажатием единственной кнопки поочерёдно.

Встроенные заводские датчики дождя настраиваются при помощи подрулевого переключателя. Ручка включения стандартно имеет 5 положений (бывает и больше, и меньше). В положении «0» устройство выключено. Цифры от 1 до 4 означают степень чувствительности датчика. При включении устройства в режим 4 оно будет работать в режиме максимальной чувствительности. Для выключения достаточно повернуть ручку в положение 0.

Датчик дождя настраивается при помощи подрулевого переключателя

Совет!
В сухую погоду рекомендуется отключать прибор, так как он может периодически срабатывать. В пример можно привести попадание на лобовое стекло насекомых.

Проверка на работоспособность

Есть датчики в машине, которые могут включить очистители максимально точно, подав необходимое количество жидкости, а также обеспечив нужную интенсивность работы щеток.

А случается и так, что при сильном дожде контроллер вообще не реагирует на происходящее.

Тут возникает необходимость в проверки работоспособности, а также в регулировке устройства. На этот счет можно дать несколько рекомендаций.

• Если приобретается машина на вторичном рынке, проверку работы лучше выполнить заранее. Замена и ремонт контроллера не самое дешевое удовольствие;
• Когда машина новая, убедитесь, что в выбранной вами комплектации предусматривается наличие такого датчика;
• Для проверки работоспособности нужно запустить мотор, оставить его в работающем состоянии, и переключить коробку в нейтральное положение;

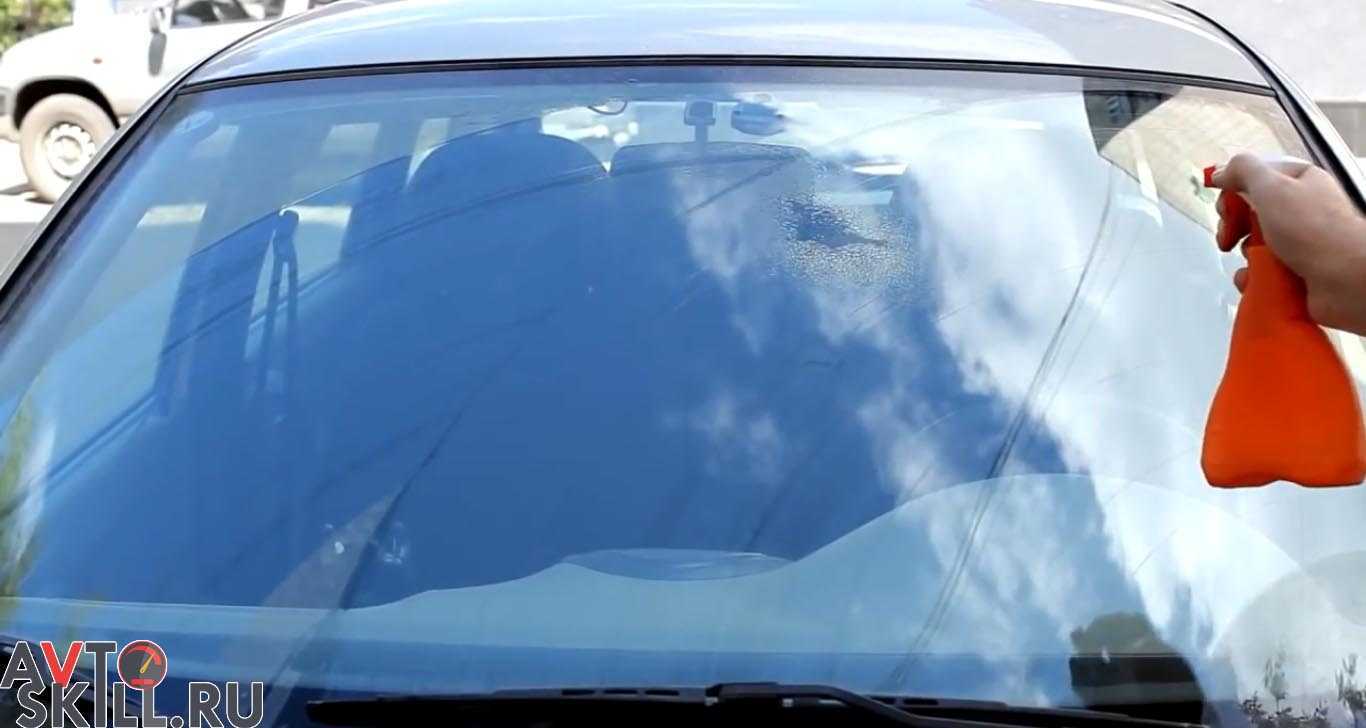

• Далее возьмите обычный пульверизатор с обычной водопроводной водой;
• Воду следует распылить на стекле, где находится искомый тестируемый датчик. Обычно это центр стекла, в районе крепления зеркала заднего вида;
• Выполняйте распыление постепенно, медленно, минимум 20 минут без остановок;
• Если щетки начинают двигаться, то контроллер реагирует на происходящее.

В некоторых случаях работоспособность проверяют путем специальной компьютерной диагностики. Как ни странно, но далеко не всегда это дает точный результат.

Потому обычный пульверизатор с водой станет самым простым, быстрым, но при этом и точным способом проверить, работают ли датчики.

Медленное распыление при тестировании обусловлено тем, что на многих авто такие датчики имеют защиту от ложного реагирования.

Это позволяет не включать щетки стеклоочистителя всякий раз, когда на стекло попадает какая-то влага в небольшом количестве, или не налипнет упавший с дерева листочек.
