Прошивка панели гранта для отображения температуры двигателя

Тестирование щитка приборов

Узнать версию щитка приборов можно путем его самотестирования, во время которого в автоматическом режиме пройдет тест всех систем приборной доски с указанием ее модели и версии прошивки.

Тестирование щитка приборов проводим следующим образом:

1. На выключенном зажигании нажимаем клавишу сброса суточного пробега (небольшой штырек на щитке);

2. Включаем зажигание, удерживая клавишу сброса суточного пробега;

3. Пока стрелки ходят вверх и вниз отпускаем клавишу сброса суточного пробега и снова на кратковременно на нее нажимаем.

Как считать данные:

1. Первая строка — версия прошивки щитка приборов.

2. Вторая строка — модель щитка приборов.

Предназначение дополнительной подсветки

Дополнительная подсветка приборной панели предназначена для:

обеспечения более оригинального внешнего вида щитка приборов;
более качественного освещения основных компонентов ПП;
обеспечения дополнительной подсветки салона автомобиля;
повышения безопасности во время езды — если подсветка панели приборов будет эффективно освещать щиток, это позволит водителю вовремя обращать внимание на основные параметры.

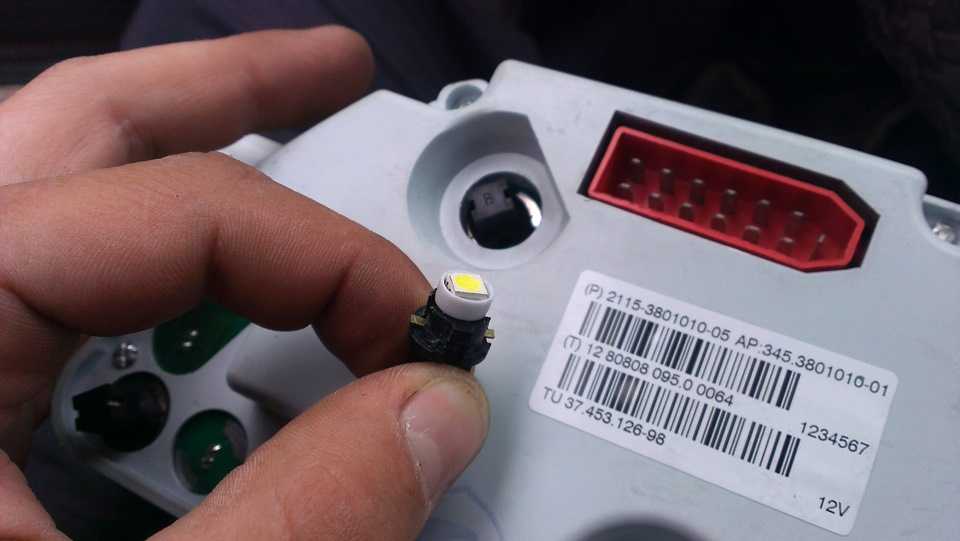

Установка диодной лампочки в приборку

Если вы хотите, чтобы подсветка приборов была наиболее эффективной, то лучшим вариантом будет установка светодиодов, в данном случае у вас есть несколько вариантов:

1. Подсветку приборной панели можно организовать при помощи отдельных светодиодных элементов, так вы сможете обеспечить эффективное декоративное освещение. Необходимо учитывать, что сами диоды могут иметь разный цвет, соответственно, такое освещение может стать частью тюнинга.
2. Также подсветка панели приборов может быть организована с помощью диодной ленты, которая зачастую используется в быту. Если вам надоест цвет свечения, диодную ленту может будет полностью заменить. Процедура установки не займет много времени, поскольку лента обладает самоклеющейся основой.

Преимущества светодиодной подсветки

Современный автомобильный рынок предлагает пользователям огромное количество различных видов источников освещения, которые могут использоваться для тюнинга авто. Необходимо учитывать, что далеко не каждый автомобиль нуждается в этом, поскольку большинство производителей сегодня еще при производстве комплектуют машины диодной подсветкой.

Фотогалерея «Разные приборные панели»

Тем не менее, во многих автомобилях подсветка спидометра и других элементов приборки не такая эффективная, как хотелось бы, поэтому автовладельцы решают ее менять. В частности, это особенно актуально для более старых транспортных средств, выпущенных тогда, когда диодная подсветка не была так распространена.

Почему многие автолюбители выбирают именно светодиоды:

1. Из-за небольших размеров самих источников освещения. Это дает возможность вмонтировать лампочку в любом месте контрольного щитка.
2. Простота перепайки диодных компонент между собой для их дальнейшего соединения. Но нужно учитывать, что если вы имеете дело именно с диодной лентой, то для выполнения данной задачи следует руководствоваться некоторыми правилами.
3. Возможность добиться полноценного освещения даже с использованием ограниченного числа диодных элементов.
4. Одно из основных преимуществ — автовладелец может организовать как обычную белую, так и цветную подсветку. Можно использовать желтые, красные, зеленые, синие источники освещения. Кроме того, если один из компонентов выйдет из строя, его без проблем можно будет заменить при необходимости.
5. Диодные лампы потребляют значительно меньше электроэнергии. Это особенно актуально для машин с противоугонными системами, которые функционируют от аккумуляторной батареи (автор видео — канал MrMacyuk).

Датчик давления в шинах: принцип работы, установка и отключение

Автомобильное колесо вместе с покрышкой отвечают за безопасность движения. Водитель должен регулярно проверять эти компоненты, чтобы не столкнуться с разрывом покрышки в самый неподходящий момент. На сегодняшний день существуют современные автомобильные системы, такие как датчик контроля давления, помогающие следить за состоянием шин.

В этом обзоре мы рассмотрим, что собой представляет и как работает датчик давления в шинах. Этот компонент позволяет нам контролировать давление и в экстренной ситуации предупреждает о критичном повышении или понижении показателя.

Виды датчика давления

Контроль давления в шинах автомобиля ведется при помощи разных датчиков, которые делятся на:

• Внешние. Удобный вариант, который идеально подходит для любителей бездорожья или владельцев нескольких автомобилей. Устанавливается внешний датчик прямо на ниппель, при необходимости вы можете его быстро снять и переставить на другую покрышку.
• Внутренние. Такие датчики стоит отнести к новому поколению, они крепятся на колесный диск вместо мундштука. Современные автомобили изначально комплектуются системами, которые осуществляют контроль давления в шинах. При необходимости вы можете самостоятельно выполнить монтаж датчика.

Важно! Компания Continental производит не только автомобильные шины, но и датчики контроля давления в них. Особенность их продуктов заключается в том, что компонент крепится к внутренней стороне шины

Помимо давления он измеряет длину поля зацепления покрышки. Благодаря этим данным водитель сможет подобрать оптимальное давление. Следить за шинами вы можете прямо со своего смартфона.

Принцип работы, расположение и устройство датчика давления

Датчики давления шин отличаются друг от друга не только качествами, но функциями. В любом случае, принцип работы датчика контроля давления в шинах основывается на одной и той же схеме. На новых моделях датчики устанавливаются в виде колпачков – миниатюрный элемент передает данные на бортовой компьютер и сообщает и резком повышении или понижении давления. Также в серийных комплектациях датчики давления работают через ABS. Устройство следит за скоростью вращения шины. Когда давление падает, профиль покрышки уменьшается, как результат, автомобилю требуется большая скорость для прохождения того же расстояния. При изменении давления колеса начинают вращаться с разной скоростью – датчик фиксирует эти изменения и запускает индикацию.

Отдельно стоит рассмотреть систему за контролем давления, TPMS в которую входят внутренние датчики. Устанавливаются устройства на колесе. Передача данных ведется по Bluetooth или при помощи радиосвязи, в итоге данных приходят на коммуникатор или смартфон.

Установка датчиков давления в шинах проходит за пару минут, если не считать демонтаж покрышки, который не всегда требуется. Главный вопрос – это прошивка.

Процедуру стоит выполнять самостоятельно, если у вас есть опыт в установке программного обеспечения на компоненты автомобиля.

Нужна прошивка для того, чтобы каждый датчик получил определенное место, в соответствии с колесами. Обычно прошивку выполняют на специализированных станциях техобслуживания.  Еще один распространенный вопрос — где находится датчик давления в шинах.

Компонент может располагаться на колесе (выглядит как вентиль) или внутри покрышки. Что касается автомобилей, где контроль давления выполняется при помощи системы ABS, то там датчики – это миниатюрные элементы, которые снять будет проблематично.

Установка и отключение датчиков давления

Иногда датчики давления в шинах выходят из строя и на экране появляется индикатор. Датчик можно заменить или отключить – это зависит от предпочтений водителя. Сначала узнаем, как отключить датчик давления в шинах.

На современных (особенно японских) авто отключение через бортовой компьютер невозможно, поэтому приходится разбирать подлокотник и доставать штекеры, установленные за пепельницей.

Проще всего устанавливать внешние датчики, так как вам нужно только прикрепить компонент к колесу. Обычно в комплекте есть схема крепления и даже материал (специальный клей или двухсторонний скотч). Встроенные датчики следует менять в специализированном центре технического обслуживания.

Итог

Теперь читатели знают устройство датчика давления в шинах и принцип работы. Если на вашей машине нет штатного компонента, то рекомендуется приобрести внешний датчик. Это полезное дополнение, которое увеличит безопасность и предотвратит разрыв шины, главное, следить за индикатором.

Изменение показания одометра

Имея программное обеспечение, к компьютеру подсоединяется программатор, и запускаются программы.

В PonyProg выбирается модель авто и год ее производства, после чего внизу выведется 16-ричный код, состоящий из двух строк.

В этом коде зашифрован пробег, который на данный момент внесен в флеш-память.

Далее запускается калькулятор пробега, в него вносится требуемое значение пробега, после чего он переведет цифровое значение в 16-ричный код, который нужно будет внести вместо выведенного в PonyProg.

После этого флеш-память впаивается на свое место на плате приборной доски, она собирается и устанавливается на автомобиль.

Если все работы выполнены правильно, значение на дисплее одометра поменяется на нужное.

Инструкция по прошивке приборной панели

Потребуется

: программатор Usbdm OSBDM V4.95 (есть в каталоге Алиэкспресс).

Устанавливаем софт HCS12 Programmer и USBDM driver X86 или X64 . Для ОС Windows 8 или 8.1 перед установкой ПО следует отключить проверку подлинности драйверов. После установки ПО подключаем программатор к ПК (должны гореть лампы COM и USB).

Подключаем к приборке

Внимание! В одноокошечной и двухокошечной приборках по разному стоят разъемы программирования, и напряжение программирования не 3,3 а 5 вольт. Запитанную от 12 вольт приборку не надо запитывать от программатора, особенно выставленного на 3,3v- программатор будет шунтировать собой питание процессора

1. снять панель приборов и заднюю крышку;
2. питание (9-14 В) на 19 и 21 контакты (можно без питания, для этого переставить перемычку под крышкой программатора на 3.3v);
3. минус на 17 контакт;
4. шлейф программатора (загорится лампа PWR).

Запускаем софт HCS12 Programmer и выполняем настройки:

• На закладке Interface нажимаем detect, в окне появится USBDM-js16-001. Нижние галочки должны быть активированы;
• На закладке Target нажимаем на кнопку Load Hex Files и выбираем прошивку (должна находиться в корне диска), ставим галочку Auto Reload, выбираем чип HY-MC9S12HY64, выбираем Unsecure, выбираем EraseSelective и ставим галку Enable Sounds. (чтобы обнулить пробег и затереть иммо выбираем EraseMass, но делать это не рекомендуется);
• На закладке Advanced ставим галочку Enabled и проверяем поле ниже (в конце должна быть буква F, если другая буква, то меняем на F).

Когда все параметры выставлены, запускаем процесс прошивки панели приборов (на закладке Target нажимаем Program Flash). Через 10 секунд обновление завершится, на вопрос о подключении следующей приборки отвечаем «Нет». Проверяем версию щитка приборов еще раз. Все!

Процесс прошивки панели приборов также показан на видео:

Источник

Общие проблемы

В этом разделе мы рассмотрим общие проблемы кластера BMW. Проблемы кластера BMW могут варьироваться от полной или частичной потери ЖК-дисплея, исчезновения информационного дисплея, перегорания подсветки и даже отказов датчика (шагового двигателя).

Проблема мертвых пикселей . Известно, что проблема пикселей BMW является распространенной проблемой для многих автомобилей 2001–2006 гг. E53 X5, 1996–2003 гг. E39 5-й серии, 1995–2001 гг. Вместо замены кластера, который может быть дорогостоящим, воспользуйтесь услугой ремонта, которая изменит ЖК-дисплей и ленточный кабель в существующем кластере. Ремонт BMW намного дешевле, чем замена кластера. Вам придется удалить свой кластер и отправить его на ремонт. Пробег и другие параметры в вашем кластере остаются прежними, нет необходимости программировать ваш кластер. Ознакомьтесь с этими списками услуг по ремонту комбинации приборов BMW.

Застревание в гагах . Когда топливо, температура, расход топлива, спидометр, иглы тахометра застревают или едва двигаются, проблема может заключаться в шаговых двигателях, которые перемещают иглу. Чтобы решить эту проблему, вам придется либо заменить кластер BMW, либо починить существующий кластер. Проверьте эти данные на сервисе ремонта шаговых двигателей BMW. Вам нужно будет удалить и отправить существующий кластер BMW, чтобы отремонтировать его.

Проблема с тусклым кластером . Вы можете заметить, что в течение дня трудно увидеть огни на вашем кластере BMW. Увеличение интенсивности кластерного света с помощью кнопки диммера не решает проблему. Во-первых, проверьте, не является ли проблема с диммерным выключателем. Сам диммер может выйти из строя. Также распространенной проблемой является перегорание лампочек кластера подсветки. Известно, что некоторые модели, такие как M2, имеют проблемы с видимостью. Часть проблемы в том, что у M2 низкоконтрастные серебряные буквы. Ручное включение или программирование подсветки приборной панели на постоянное включение немного помогает, но не решает эту проблему.

Комбинация приборов не работает после начала прыжка . Многие владельцы BMW сообщают, что комбинация приборов перестает работать после запуска автомобиля. Такие функции, как указатель уровня топлива, тахометр, цифровой дисплей, одометр и спидометр, перестают работать. Эту проблему иногда можно решить, переустанавливая комбинацию приборов как минимум на 10 минут. Вы можете сбросить настройки своего кластера BMW, удалив предохранители кластера, используя диагностический сканер или отключив сам кластер на несколько минут

Обратите внимание, что может быть до трех предохранителей, связанных с IC. Обратите внимание, что эта проблема также может быть вызвана плохим конденсатором на печатной плате

Следуйте этим инструкциям, чтобы начать BMW правильно.

Электролитический конденсатор . На BMW с конденсаторами старше 10 лет внутри комбинации приборов может произойти сбой. Замена вышедшего из строя конденсатора вернет к жизни вашу комбинацию приборов BMW.

Плохая печатная плата (PCD) . Паяные соединения на PCD могут треснуть, вызывая периодические проблемы, когда одна или несколько функций комбинации приборов, таких как одометр, перестают работать. Комбинация приборов может быть удалена, и соединения, включая контакты разъема, должны быть проверены и устранены, если они имеют трещины.

Модуль управления освещением . LCM и комбинация приборов обмениваются информацией, такой как данные о пробеге, VIN и т. д. LCM находится в пространстве для ног переднего пассажира. Он может промокнуть, вызывая проблемы и неисправности комбинации приборов.

Другие проблемы – перегорел предохранитель, неисправна комбинация приборов, проблема с регулятором напряжения, двигателем датчика, проводкой, платой комбинации приборов, перегорели светодиодные фонари,

Приложение «Приборная панель для планшета»

Благодарим пользователя Frud портала Drive2 за опубликованную версию приложения и описание метода установки приложения:

После установки приложение уже будет работать. Для того чтобы включить его автозагрузку необходимо сделать следующее:

После установки необходимо зайти в настройки Андроид, в раздел «Домашний экран», выбрать приложение приборной панели VenatorLite2. Очень важный момент! Выйти в настройки Андроида из приложения приборной панели для возврата стандартного Launcher-a нельзя. Перед тем как установить приложение вместо Launcher-a необходимо убедиться что в настройки можно зайти из статусбара. Иначе вернуть стандартный лаунчер будет проблематично.

ПРИМЕЧАНИЕ! Перед установкой автозагрузки желательно настроить и отладить работу приложения.

После запуска приложения нужно зайти в настройки (нажать на значок шестеренки справа вверху). Тут надо указать ip-адрес и порт (В нашем примере этими значениями являются: адрес 192.168.4.1 и порт 3333).

Осталось все подключить и протестировать. Если все сделали правильно, то при вкючении устройства и подаче на 4-ый пин ардуино «плюса» приборная панель включится.

А вот как выглядит приборная панель, установленная в ОКУ:

Желаем успеха в реализации данного проекта

Ремонт комбинации приборов

Прежде чем вы решите заменить свой кластер BMW, подумайте о ремонте существующего блока. Если вы можете удалить свой кластер, вы можете отправить его в сервисный центр, который ремонтирует старые кластеры BMW.

Почти все проблемы с кластерами BMW могут быть устранены, включая битые пиксели, полностью мертвые кластеры, отсутствие подсветки, зависание датчиков и даже отсутствие связи с кластером.

Сервисный центр BMW по ремонту приборов

Большинство услуг по ремонту кластеров BMW варьируются от 150 до 300 долларов в зависимости от проблемы, в то время как новый кластер BMW у дилера стоит более 1000 долларов.

Лучшие приложения OBD2

Самый удобный вариант использования адаптера – интеграция его в автомобиль и управление его функционалом при помощи мобильного приложения. В Play Market нет единого приложения для управления OBD2. Зато представлены варианты от различных разработчиков, так или иначе отличающиеся друг от друга. Вместе выберем наиболее подходящее приложение для автомобиля.

1. Carista OBD2

Одно из самых популярных приложений, предназначенных для проведения самостоятельной диагностики.

• Сразу же после подключения Carista автоматически запускает поиск ошибок.
• После непродолжительного поиска приложение предложит провести тесты в указанных роботом областях, удалить ошибки или предложить варианты их исправления.

Интерфейс в программе на любителя. Пригодится знание английского и определенные знания в области внутреннего устройства автомобиля. Разработчик продает собственные OBD2 адаптеры по 25.99 долларов за штуку, однако в России и странах СНГ их найти тяжеловато.

Преимуществом приложения можно назвать высокую точность показателей, а также возможность убирать загоревшийся «Check».

К тому же, на некоторых моделях автомобилей Carista предоставляет пользователю функционал в области настройки функций авто (фары, блокировка дверей и прочее). Список моделей есть на официальном сайте.

2. InCarDoc

Приложение, в котором чувствуется оригинальный подход разработчиков.

Помимо интерфейса в зеленых тонах, наше внимание привлекают сразу виртуальная приборная панель с датчиками и графиками. Все они работают в режиме реального времени, показывая:

• скорость
• температуру
• давление
• -угол поворота колес автомобиля.

Также InCarDoc позволяет сохранить все данные об ошибках, их коды и сопутствующие показатели датчиков. Это может пригодиться в том случае, если для исправления последних вы решили поехать в сервис.

3. Toad PRO

Приложение не самое просто в использовании, однако обладает двумя существенными преимуществами: оно совместимо с огромным количеством автомобилей, и оно может распознавать больше 15 000 ошибок. Если собираетесь отправлять данные мастеру, то Toad PRO – лучший выбор.

Измеряет:

• ошибки двигателя;
• ошибки электроники;
• ошибки прочих систем автомобиля.

4. Torque Pro

Самое распространенное приложение для самостоятельного анализа работы двигателя. Да, Torque Pro специализируется на диагностике только двигателя автомобиля. Однако это совсем не значит, что у вас его не должно быть на телефоне!

Удобный красочный интерфейс, понятные обозначения делают использование очень удобным.

Torque Pro умеет:

• Определять и отслеживать расход топлива;
• Предоставлять информацию о нагрузках;
• Выводить данные по количеству оборотов;
• Локально диагностировать топливную систему;
• Определять и анализировать расход.

У приложения еще очень много функций, и оно способно стать отличным дополнением к основному диагностическому софту для Android.

5. ScanTool AutoEnginuite

Не обошли мы стороной и пользователей iOS – ScanTool AutoEnginuite совместима и с ними! Отличное приложение с множеством датчиков и широкой базой определяемых неисправностей на самых разных моделях автомобилей.

Составляет:

• графики с ошибками двигателя;
• графики с ошибками электросистемы;
• графики с ошибками прочих систем.
• удобные таблицы для обработки.

6. OBD II Auto Doctor

По отзывам не только пользователей, но и автомастеров со всего мира, OBD II Auto Doctor – лучшее приложение для диагностики и удаления ошибок, ведь оно определяет до 14 000 неисправностей! Однако для неопытного пользователя может быть местами сложным.

Определяет:

• скорость;
• температуру двигателя;
• давление в двигателе.

7. Movi/Movi Pro

Бесплатная версия диагностирует большинство ошибок, платная же способна их устранить. Очень простой интерфейс и высокая точность показателей – несомненные преимущества программы. Однако цена заставляет задуматься над конкурентоспособностью проекта. Для начала попробуйте бесплатную Movi.

Определяет уровни:

• разгона;
• разогрева;
• подъема температуры.

Провести самостоятельную диагностику ошибок и неисправностей своего автомобиля может каждый владелец. Для этого существует незаменимый помощник – адаптер OBD2. Выбирайте приложение для работы с ним и вперед – убирать ошибки системы.

Требуемое оснащение и последовательность работ

Одной из основных особенностей корректировки показаний – это невозможность проведения работ с флеш-памятью, пока она установлена в микросхему.

Поэтому начальный этап работ сводится к демонтажу приборной панели, и полной разборки ее для извлечения платы.

Затем на плате нужно найти флеш-память.

Она обычно располагается рядом с центральным процессором платы. Узнать е можно по тому, что она припаяна к плате при помощи 8 ножек, по 4 с двух сторон.

Флеш-память может выглядеть так.

Или так.

Все зависит от марки автомобиля.

Эту флеш-память нужно выпаять с платы. Для этого нужно применять маломощный паяльник, чтобы не повредить дорожки, ведущие к этой плате.

Далее потребуется использование специального устройства – программатора.

Собирается этот программатор из трех резисторов на 4,7 кОм, СОМ — разъёма, которым программатор будет подключаться к компьютеру, и трех стабилитронов.

Питание флеш-памяти будет производиться от компьютера, для чего понадобиться подсоединить СОМ-разъем к любому красному и черному проводам в системном блоке.

Важно не попутать полярность – красный провод имеет плюсовую полярность, а черный – минусовую. Другие самодельные устройства для корректировки одометра

Другие самодельные устройства для корректировки одометра.

Помимо программатора также потребуется наличие соответствующих программ на компьютере.

Одна из программ называется PonyProg, но можно найти и аналоги ее.

Также понадобиться калькулятор пробега, к примеру, TachoSoft, который переводит цифровое значение пробега в 16-ричный код, именно в виде этого кода хранятся данные по пробегу на флеш-памяти.

Корректировка механического одометра

Раньше, с одометрами с механическим приводом, особых проблем с корректировкой не было.

Дело в том, что механизм одометра имел двухстороннее действие. То есть, при вращении механизма в одну сторону значение пробега увеличивалось. В эту сторону и вращал механизм тросовый привод.

Но если механизм одометра вращать в обратную сторону, то значение пробега уменьшалось.

Поэтому, чтобы произвести корректировку пробега, достаточно было демонтировать приборную доску с авто, при этом отсоединив тросовый привод.

Далее на место привода подсоединялся микромоторчик, на него подавалось питание, и он отматывал показания до нужного значения.

Это и являлось основным недостатком механического одометра, поскольку выявить реальный пробег авто попросту невозможно, и приобретая подержанное авто с таким одометром остается только наедятся на честность продавца.

Какие проблемы могут возникнуть

Большинство машин оснащены цифровой CAN-шиной. Поэтому просто поставить планшет не всегда получается. Придется найти способ, как «подружить» гаджет со штатным усилителем. Самый простой вариант приобрести небольшой адаптер AZ-FM. Оно помогает «обмануть» штатную систему, которая начинает видеть планшет в качестве стандартной магнитолы. Но, в этом случае будет недостаточно громкости. Тогда придется все равно ставить дополнительный «усилок». Проще всего использовать для этого любую старую магнитолу. Она подсоединяется к AUX, потом идет на AZ-FM и после этого к штатному усилителю. Но, это слишком длинная цепь. К тому же адаптер стоит не так дешево, порядка 900-1000 рублей.

Тогда можно купить в радиомагазине дополнительный усилитель. Он, безусловно, будет работать, но во время прослушивания музыки появится фон.

Поэтому проще всего разобрать AZ-FM и перепаять на нем сопротивление. Но фон может остаться. Можно попробовать выпаять из планшета провода, выводить массу в разные места. Но все равно дополнительный шум может оставаться, даже если подсоединиться напрямую к аккумулятору. Тогда покупаем фильтр (для автомагнитолы) и шумы исчезают.

Однако планшет, работающий на своем ОС, не станет самостоятельно интегрироваться с автомобильной системой. Поэтому нужно подумать о том, как его настроить.
