Vcds диагностика vw, audi, seat, skoda

Прошивка

1. Устанавливаем программу VCDS. Не забываем про VCDSloader.

2. Подключаем кабель к USB и подаем на него 12В. Если нет 12В, то можно подключить его к OBD2 разъему прямо в машине. Открываем диспетчер устройств.

Смотрим какой у нашего кабеля VID и PID. В данном случае VID «0403», а PID «FA20».

2. Скачиваем прошивальщик и запускаем его.

Меняем VID и PID на те, которые мы увидели в диспетчере устройств. В данном примере надо поменять PID с «FA24» на «FA20».

3. Нажимаем на кнопку «ЗАПИСЬ». Если кабель в бут-моде, то должен пойти процесс записи.

Если выйдет ошибка «Interface not found», то это означает, что нет питания или кабель нерабочий.

4. Запускаем программу VCDS с помощью загрузчика VCDSloader. Заходим в НАСТРОЙКИ и выполняем тест.

Программа подтвердит, что видит шнур, но попросит его обновить. Соглашаемся.

После прошивки снова выполняем тестирование, чтобы убедиться, что все в порядке.

Источник

Audi Q7 Черный ворон › Бортжурнал › WINDOWS 10 и диагностический адаптер VAG-COM VCDS 11.2

К необходимости эксперимента подтолкнула “покупка нового гаджета”

ну посудите сами, глупо располагая таким компактным устройством не использовать его в целях ремонта и ухода за авто. Сказано сделано. Ставим на него прогу VCDS 11.2, к уже имеющемуся диагностическому кабелю, исправно работающему на ноутах с системами WINDOWS 7 и WINDOWS 8.1.Но как Карл?! как поставить его так что бы все дрова работали и на Windows 10

Штаные, устанавливаться отказываются НАОТРЕЗ! Просто не устанавливаются и все! Хоть ты плачь! Копирование и перенос драйверов от версии 11.6 дает результат, прога работает но упрямо не замечает сам кабель. Так и прямо и пишет: статус — НЕ ПОДКЛЮЧЕН!Низкий поклон и мегареспект автору вот этой темыwww.drive2.ru/l/5051674/

именно скачав прогу в этой теме и взяв от нее драйвера, вот сама ссылка на прогу 12.12.0drive.google.com/file/d/0…aP-jKUEwzWTIwa1F0Rjg/viewя наконец то получил желаемый результат

Теперь ВНИМАНИЕ! сам процесс установки и замены драйверов, прост и занимает 10 минут. Но нужно помнить о некоторых моментах:. Нужную НАМ прогу версии 11.2, ставим по умолчанию в папку Program Files

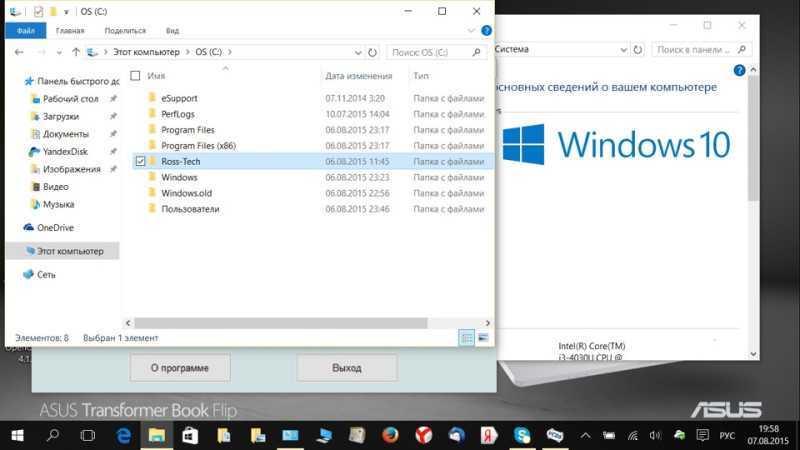

Нужную НАМ прогу версии 11.2, ставим по умолчанию в папку Program Files

НОВУЮ ПОДОПЫТНУЮ! ставим в любую папку, или прямо в корень диска

ДРАЙВЕР (файл RT-USB64.sys) просто ТУПО КОПИРУЕМ и переносим в одноименную папку VCDS 11.2

Восстановление адаптера VCDS своими силами (версии 704, 805.0 и 812.4 beta)

Оракул

Данная инструкция по восстановлению клонов адаптеров VCDS следующих версий — 704, 805.0 и 812.4beta

Признаки неработающего адаптера: при подключении его к USB порту компьютера, перестаёт опознаваться как «Ross-Tech HEX or key USB interface» В device manager под windows появляется как неизвестное USB устройство.

Работа по восстановлению адаптера содержит 3 этапа: 1. Узнаем настройки FTDI у убитого адаптера и правим универсальные драйвера под него. После этого загружаем исправленные драйвера. 2. Восстанавливаем стандартные настройки FTDI. 3. Записываем в ЕЕПРОМ нужную версию программы с настройками USB.

Работу по восстановлению ПРОВОДИМ В СЛЕДУЮЩЕМ ПОРЯДКЕ:

1. Скачиваем архив «Vosstanovlenie.zip» и распаковываем его http://www.eberspaecher.ru/

2. Подключаем убитый адаптер к USB компьютера. Заходим в device manager через

START -> SETINGS -> CONTROL PANEL -> SYSTEM -> HARDWARE -> DEVICE MANAGER

Находим «Unknown Device — Usb Device» -> PROPERTIES -> DETAILS

Смотрим о нём сведения — нас интересует VID и PID. У меня это были VID_0865_PID_2000

Вынимаем адаптер из USB порта.

3. Зная свои VID и PID заходим в распакованную папку «CDM 2.06.00 WHQL Certified» с универсальными драйверами.

В ней находим два файла ftdibus.inf и ftdiport.inf.

В них надо подставить свои значения VID и PID вместо ХХХХ и YYYY соответственно.

В каждом файле это будут по две строчки отделеные восклицательными знаками, которые надо подправить:

4. Теперь Подключаем обратно адаптер к USB порту и ставим путь к драйверам в нашей папке или из device manager переустанавливаем наши драйвера.

После этого адаптер должен найтись в windows

5. Запускаем программу из папки «vidpidfix.exe», нажать кнопку «search». Должны появиться 2 строчки

» found one device» и «0», выбрать строчку с «0» и нажать кнопку «open».

нажать кнопку «write default EE data», если все хорошо появится » wirte successful», нажать «ok» и выйти из программы.

6. Последнее упражнение запись программы умершего адаптера. Не пытайтесь проапгрейтить ваш адаптер, вы можете только восстановить вашу версию.

Для этого запускаем «MProg.exe» из папки «\MProg 3.5 Release», нажимаем кнопку » device» и потом «scan».

Если эти шаги получатся выскочит » find one device».

Теперь открываем файл с нужной нам версией адаптера с папке «\Program», нажимаем кнопку «erase», если все путем сообщение » successful», и потом нажимаем кнопку » program». При удачной записи будет сообщение » programmed serial under disabled» и теперь выходим из программы.

7. Вынимаем адаптер из USB порта и вставляем снова, чтобы переписать правильные драйвера для восстановленного адаптера из папки с предустановленным ПО VCDS.

После этого адаптер должен быть готов к работе!

Гарантий полного восстановления адаптера нет, 805 себе восстановил, другие версии проверить нет возможности.

Инструкция и прошивки адаптеров взяты с немецкого форума в свободном доступе, я ничего от этого не имею, просто решил свою задачу и поделился с другими. Данным способом нельзя проапдейтить адаптер скажем с версии 805 до 812.

Если у кого будут замечания, не стесняйтесь добавлять.

Источник

VCDS 17.4.1 RUS (не Китай)

Цена:

4200 руб.

Обновляемый адаптер VCDS 17.4.1 RUS (НЕ Китай). Обновляется через интернет. Хорошая альтернатива ВАСЯ ДИАГНОСТ за меньшие деньги.

Новые изменения и дополнения в VCDS 17.4.1:

1.База кодов неисправностей составляет 21 000 кодов;2.Исправлена ошибка потери связи с некоторыми модулями MLB и MQB;3.Поддержка 6-ти значных кодов доступа;4.Теперь логи в формате CSV; 5.Исправлены ошибки подключения с новой прошивкой 1.96;6.Испралены некоторые UDS Адаптации, которые раньше работали неправильно.;7.Новые UDS данные. В том числе совместимость с блоками управления в самых «свежих» автомобилях, а   также некоторые исправления для старых;8.Улучшена скорость и стабильность при отображении каналов по UDS.9.Исправлена функция поиска в процедурах UDS адаптации.10.Прошивка адаптера 1.96;11.Исправлено отображение Измерений по UDS; 12.Исправлен сброс сервисного интервала в новых панелях VW Crafter.13.Добавлены Новые Label-файлы. 14.Многие другие мелкие исправления и улучшения.

Адаптер читает блоки автомобилей с 1988 по 2017 годов выпуска. В том числе автомобили по CAN-шине.

• Поддержка MQB 2015-2017 модельного года;
• Пересмотренный и добавлены данные ROD(ODX) и новые адреса блоков управления, использующих UDS;
• Поддержка новых версий данных ODX. Поддержка самых последних моделей;
• Пробег показывается при автоматическом сканировании на машинах, использующих панели инструментов UDS;
• Отображаются реальные даты в стоп-кадрах даже в автомобилях которые не знают актуальной даты;
• Новая версия LCode;
• Обновлены данные Label файлов. Добавлены новые файлы;
• UDS адаптации теперь обрабатывают одно-и многобайтные значения;
• Обновлена прошивка адаптера до версии 1.93. Исправлена ошибка, которая была замечена на некоторых K-Line блоках B7 A4 (2004-2008);
• База кодов неисправностей расширена до 20822 кодов. Добавлено более 1000 кодов.
• Исправлены неточности в описаниях и отображениях;
• Многие другие мелкие исправления и улучшения;

Особенности нашего адаптера:

• Оригинальная схемотехника. К-линии на микросхемах L9637D, а не на транзисторах;
• При изготовления печатных плат используется технология иммерсионного золочения вместо лужения оловом. Обеспечивается высокое качество платы, отсутствует спайка дорожек и подтеки олова;
• Монтаж smd-компонентов осуществляется на автоматической линии. Исключается человеческий фактор при монтаже;
• Электронные компоненты от проверенных мировых производителей;
• Используется микросхемы ATF16V8BQL с низким потреблением тока (5-20mA), которые предварительно программируются и тестируются. Дешевые адаптеры комплектуются более дешевыми ATF16V8B (50-55мА) или даже GAL16V8 (потребление тока до 130 мА). Такие адаптеры просто перегреваются и выходят из строя, а если в этот момент устройство подключено к блоку автомобиля — может выгореть и блок;
• Каждый адаптер тестируется на испытательном стенде;
• Качественный корпус разъема OBDII. Подходит к AUDI А4, где разъем между сиденьями;
• Морозоустойчивый USB-кабель.

Адаптеры версии 14.7.2, 14.10, 15.2, 15.3, 15.5, 15.6.1, 15.7, 16.3, 16.8 — .

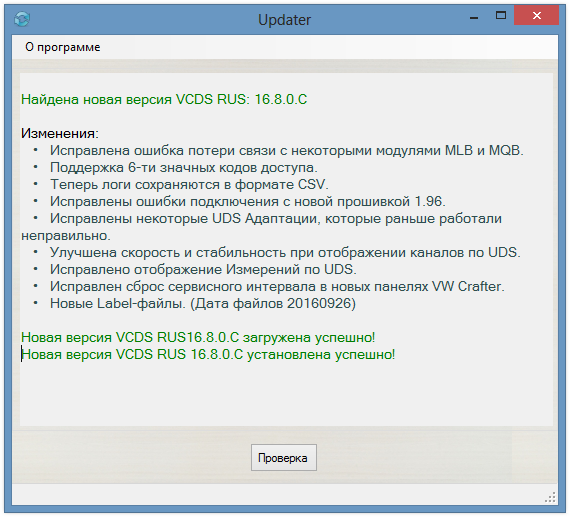

Программа для самостоятельного обновления — здесь

НЕкитай!!!

Исправление ошибок при установке Вася Диагност

В данной статье вы узнаете, как избежать некоторых ошибок при установке автосканера Вася Диагност для автомобилей VAG группы.

Примечание! Данная инстукция Вам пригодиться если вы обладаете следующими приборами: Вася Диагност , Вася Диагност 2.0 .

И так начнем. Первая и самая частая ошибка, которою встречают пользователи диагностического сканера Вася Диагност – это ошибка, связанная с потерей файла лицензии Вася диагност. В окне ошибки будет написано: Извините, эта программа не может быть запущена без файла лицензии. Фото 1.

Пути решения и поиска файла лицензии Вася диагност:

* Если вы устанавливаете Вася Диагност PRO (Вася Диагност оригинал), то зачастую пользователи забывают открыть и запустить файл лицензии, который прикреплён в электронном письме, высланном вам после регистрации на официальном сайте Вася Диагност.

1. Если вы все-таки увидели окно с данной ошибкой о не достающем для Вася диагност файла лицензии, то заходим ПУСК (меню пуск в нижнем левом углу картинка Windows) либо чуть правее находим поиск (значок лупа) и ищем ПАНЕЛЬ УПРАВЛЕНИЯ и далее жмем УДАЛЕНИЕ ПРОГРАММЫ. Фото ниже. После того как зашли в вышеуказанное меню ищем программу Вася Диагност и удаляем ее.

2. Далее самый главный шаг! Нужно обезвредить все антивирусные программы, которые установлены на ваш компьютер. Самый простой способ удалить антивирусную программу тем же способом, как вы удаляли программу Вася Диагност.

Если же вам дорога ваша антивирусная программа, то временно отключите ее перед установкой. У каждой антивирусной программы свой принцип ее отключения и с этим вам поможет только сеть интернет.

Важно! Для тех, кто яростно утверждает, что у него нет никаких антивирусных программ советую обратить внимание на защитник Windows! Он всегда присутствует в Windows и выполняет роль программы против вирусов. 3. Устанавливаем заново софт Вася Диагност

Важно что бы при этом антивирусная программа была отключена!

Устанавливаем заново софт Вася Диагност

Важно что бы при этом антивирусная программа была отключена!. 3

Устанавливаем заново софт Вася Диагност. Важно что бы при этом антивирусная программа была отключена!

3. Устанавливаем заново софт Вася Диагност

Важно что бы при этом антивирусная программа была отключена!

4. После установки Вася Диагност в антивирусной программе вносим папку «Вася диагност» в исключение для проверки. Опять же для каждой программы против вирусов своя процедура и вам помогут поисковые программы в «Интернете».

После выполнения данных рекомендаций ошибка об отсутствии файла лицензии для Вася Диагност исчезнет! Еще раз напомню, что эта ошибка возникает только из-за того, что файл лицензии «съедает» антивирусник. Ваши утверждения что это не так не принимаются!

Далее рассмотрим ошибку Вася диагност «USB адаптер не найден». Фото 2

Данная ошибка означает, что драйвера для диагностического кабеля Вася Диагност не установлен.

После удачного завершения всех выше указанных процедуры у вас уйдут ошибки «usb адаптер не найден» и «Вася диагност файл лицензии не найден».

Источник

Как установить VAG-COM? (VCDS, Вася диагност)

На самом деле процесс установки программы VCDS и шнурка VAG-COM на компьютер очень прост, и занимает не больше 5 минут, дальше я приведу краткую инструкцию для опытных пользователей и подробную инструкцию в картинках для менее опытных

Краткая инструкция для опытных пользователей:

• Устанавливаем программу VCDS с диска
• Подключаем шнурок Vag-Com
• Если у вас windows 10 или windows 8, то надо перезагрузится в «особый вариант загрузки» чтобы поставить драйвера. Пуск-параметры-Восстановление-Перезагрузить сейчас. Если Windows 7 или XP то перезагрузок не требуется
• Дальше выбираем в меню выбираем «особые параметры загрузки» — «отключить проверку драйверов»
• Компьютер включается и мы можем поставить драйвера либо с диска, либо из директории установленной программы.
• Все запускаем программу и проверяем связь с шнурком Options — Test если OK То можно работать, если нет то ошиблись при установке драйверов

А теперь подробная инструкция в картинках (если понятна краткая то можно не читать)

• Устанавливаем программу VCDS с диска, который был в комплекте с шнурком
• Подключаем шнурок к USB порту ноутбука. На шнурке загорится красная лампочка. Это значит питание от USB идет на шнурок.

шнурок VAG-COM подключен к USB

Теперь нам надо установить драйвера для этого устройства. В windows 10 и 8 установка драйверов несколько сложнее чем в предыдущих версиях, поэтому для установки нам придется перезагрузится в специальный режим для отключения проверки драйверов. Делается это так:

Открываем «меню ПУСК» в левом нижнем углу экрана и выбираем там пункт «параметры», в открывшемся окне выбираем раздел «Обновление и Безопасность»

Далее в разделе «Восстановление» выбираем «Перезагрузить сейчас» из пункта «особые варианты загрузки»

Появится синий экран с надписями вроде такого. В windows 10 надо выбрать так «Поиск и устранение неисправностей» — «Дополнительные параметры» — «Параметры загрузки» — «Перезагрузить» нажать F7 что соответсвует пункту «отключить обязательную проверку подписи драйверов»

Перезагрузились, шнурок VAG-COM подключен, теперь можно ставить драйвера. Заходим в ПУСК-Параметры-Устройства-Подключенные устройства там мы видим наш шнурок, он называется примерно так RossTechHEX-USB. В самом низу в пункте Сопутствующие параметры выбираем Диспетчер задач.

В открывшемся окне щелкаем правой кнопкой мыши на нашем устройстве RossTech HEX-USB и выбираем Обновить драйверы, и потом выбираем поиск драйверов на этом компьютере

Теперь нам осталось только выбрать драйверы и компьютер их сам поставит. Драйверы находятся либо на CD диске с программой в папке USB или drivers, либо в папке с установленной программой у меня это C:\RossTech\VCDS\ так что просто выбираем одну из этих папок и жмем далее

Соглашаемся на установку драйвера «Все равно установить этот драйвер»

И все, мы закончили можно запускать программу VCDS

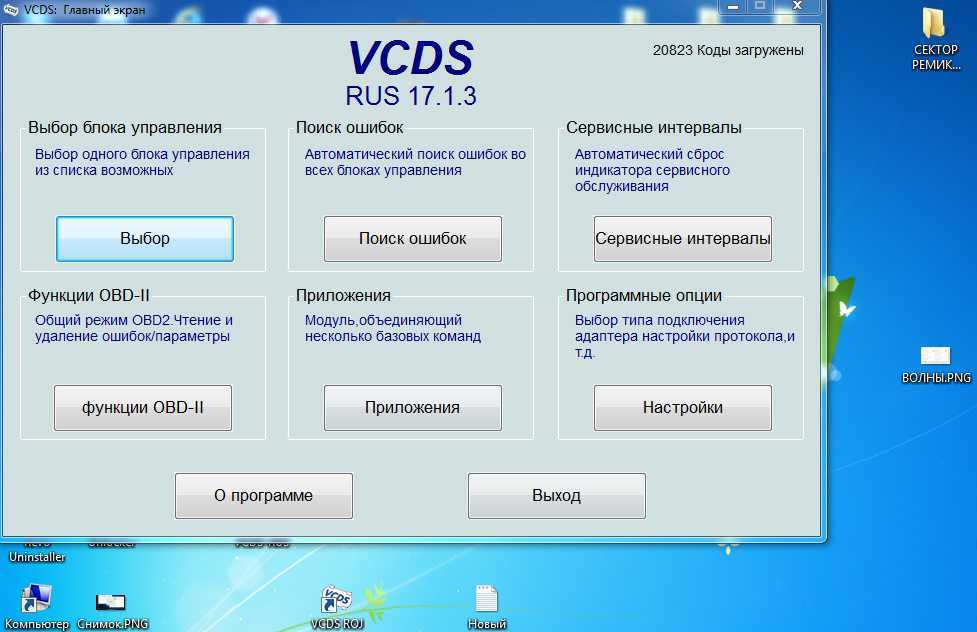

Напомню что шнурок VAG-COM должен быть подключен к компьютеру. Запущенная программа выглядит так:

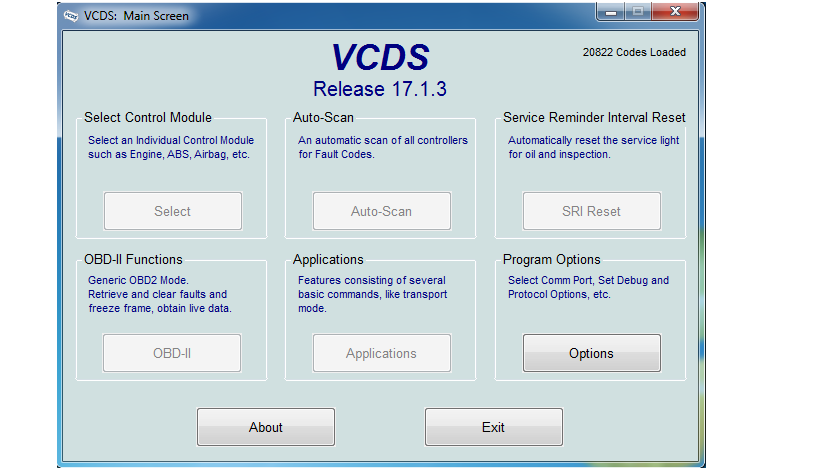

Теперь проверим работает ли шнурок, Options-TEST если появится такое окно с надписью Port Status^OK то все здорово, все работает.

В следующих статьях я расскажу о диагностике и о том какие скрытые функции можно активировать в наших авто с помощью этой программы.

Интересные статью про VAG-COM и VCDS

VCDS

Данная программа предназначена для диагностики и содержания автомобилей концерна Volkswagen. VCDS – это программа для операционной системы Windows, которая будет незаменима автолюбителю, желающему изменить параметры автомобиля или удалить неисправности. Программа имеет множество функциональных возможностей и совместимых машин.

Функционал

VCDS – это программа, которая позволяет реализовать возможности диагностического сканера как в дилерских центрах прямо у себя на компьютере. К функционалу VCDS относится:

• Приём информации об электронном блоке управления;
• Нахождение и снос неисправных кодов;
• Адаптация и кодирование;
• Изменение параметров автомобиля в режиме конкретного момента;
• Выбор типа подключения адаптера настройки протокола;
• Тесты исполнителей;
• Построение графиков;
• Поиск ЭБУ автомобиля;
• Снятие межсервисных интервалов.

С помощью данной утилиты возможно провести диагностику авто, используя программное обеспечение и диагностический кабель.

Марки автомобилей

Программа VCDS обслуживает автомобили следующих марок: Audi, Bentley, Ford, Seat, Skoda, Volkswagen. Более подробный список можно увидеть ниже:

• Audi различные, выпускаемые с 1997 года и по сей день;
• Bentley ContinentaI (3W) 2003+;
• Ford Galaxy (7M) 1996 — 2006;
• Lamborghini Gallardo, Huracan, Avendator;
• Porsche Cayenne, Panamera;
• Seat Alhambra, Altea, Arosa, Exeo, Ibiza, Leon, Toledo;
• Skoda Fabia, Octavia, Felicia, Pick Up (1996-2001), Roomster, Superb;
• Volkswagen Golf, Amarok, Crafter, Sportvan, Suran, Jetta.

Используя соответствующий интерфейс между компьютером и автомобилем, который подлежит обслуживанию утилиты, возможно провести диагностику по всем возможным критериям.

Ключевые особенности

Программа VCDS имеет отличия от аналогичных программ и широкий функционал. Программа бесплатно обновляется, а процесс перехода на обновлённое ПО максимально автоматизирован. Обновляются не только технические функции, но и графический интерфейс для удобства пользователя. Адаптер имеет сразу два интерфейса, что расширило ассортимент совместимых марок. С помощью профессионального инструмента автовладелец может провести диагностику любой совместимой машины и получить данные, построить графики и внести изменения. Утилита в комплекте имеет лицензию, поэтому адаптер и ПО всегда будут актуальны.

Перед тем как скачать VCDS бесплатно на русском языке, прочитайте характеристики софта и требования к вашему устройству.

Название:	VCDS 18.6.1 RU
Размер:	56 Mb
Обновлено:	07.06.2020
Требования:	Windows XP и выше
Статус:	Бесплатная
Загрузок:	1640
