Как сделать мойку высокого давления своими руками?

Внутреннее давление

Чем выше давление внутри корпуса, тем сильнее струя воды, бьющая из шланга, а значит, грязь отстаёт легче

Давление устанавливайте осторожно, ведь вода может попросту разбить хрупкую деталь автомобиля или стекло, оставить вмятины. Производители устанавливают давление в 150-170 бар, но для очистки автомобиля хватит и 100 бар.Если загрязнение не поддаётся очистке струёй воды, приобретите специальную насадку на шланг, турбо-фрезу. Она поможет отмыть покрышки, диски, убрать накопившуюся в щелях грязь

Использовать мини-мойку можно и снаружи, и внутри салона. Если вы применяете турбо-фрезу, вам понадобится давление в 160 бар

Она поможет отмыть покрышки, диски, убрать накопившуюся в щелях грязь. Использовать мини-мойку можно и снаружи, и внутри салона. Если вы применяете турбо-фрезу, вам понадобится давление в 160 бар.

Основные компоненты

Поскольку мы делаем все из подручных средств, с таким параметром как надежность могут возникать проблемы. Я считаю, что любая мойка или пеногенератор должны собираться согласно ГОСТ и прочих требований. Если вы будете нарушать все рекомендации, а лепить конструкцию из первых попавшихся запчастей, лучше и не начинать.

Если же вы готовы действовать последовательно и грамотно, тогда может что-то толковое и получится. Самодельные мойки — это вовсе не миф. Очень многие люди, включая моих знакомых, собирали их. Работают неплохо. Хотя и мой пенообразователь работает не хуже. Да, я его купил и не стесняюсь этого.

Итак, поскольку мы говорим о самодельных мойках, посмотрим, из каких компонентов их собирают.

1. Помпа или насос. Первоочередной задачей будет поиск насоса. Поскольку мойка — это водоподающее устройство, без помпы здесь никак. Причем чтобы через сопло вода выходила под большим давлением, способным удалить грязь с поверхности машины, насос выбираем на 150 бар. Некоторые берут больше, но это лишнее. Иначе вместе с грязью слетит краска. Головка блока должна быть выполнена из латуни или бронзы. Такие материалы наименее подвержены коррозии, а потому устройство прослужит долго. Подачи со скоростью 15 литров воды за минуту хватит, чтобы качественно помыть машину.

С основными элементами разобрались. Но есть же еще шланг, насадки и прочие компоненты, которые входят в состав самодельной мойки. Либо подумайте, какую выбрать среди готовых и реализуемых в магазинах моек.

Внешние узлы автомойки

Внешние компоненты монтируются на раму, которую лучше сделать своими руками или же подобрать подходящую готовую конструкцию. Обычно раму делают на основе профильной или изогнутой трубы. Снизу можете установить колеса, чтобы мойка была не стационарная, а передвижная. Упоры, ручки и фиксаторы помогут в перемещении устройства.

• Шланг. Если с забором воды разобрались, нужен элемент, через который жидкость начнет поступать на машину. Выбирайте армированные прорезиненные шланги или пластиковые изделия. Только убедитесь, что шланг долговечный и имеет герметичные соединения с забором воды. При необходимости вы должны иметь возможность быстро сделать ремонт шланга, поменять его.

Делаем все последовательно и аккуратно, соединяя крепко элементы между собой. На самом деле подобрать детали и создать из них полноценную мойку — не является невыполнимой задачей.

Но вам все равно потребуется фреза для вырезки отверстий, целый набор разных компонентов. Далеко не факт, что они окажутся под рукой или подойдут по размеру, типу материала и так далее. Кто-то делает мойки из НШ 10 (шестеренный насос) и радуется результату. Другие что-то крутят-вертят, но в результате идут в магазин и покупают пенообразователь, соединяя его с купленной фирменной мойкой. Хотя пеногенератор можно сделать из компрессора и вспомогательных механизмов, я бы отдал предпочтение готовому изделию.

В некоторых случаях лучше подумать над тем, какую мойку от ведущего производителя взять для мытья своей машины, чем несколько дней безуспешно пытаться собрать мойку из подручных материалов.

Я вовсе не противник того, чтобы делать полезные вещи своими руками. Но в плане мойки есть множество подводных камней. Как по мне, лучше потратить больше денег и меньше времени на проверенную заводскую автомойку Керхер, например, чем меньше денег и больше времени на самодельное устройство. Еще неизвестно, как эта самоделка будет работать, и какие сюрпризы выдаст по ходу эксплуатации.

Рейтинг заводских моек наглядно демонстрирует лидеров сегмента. Сможете ли вы добиться аналогичных с такими устройствами характеристик, делая мойку своими руками? Вряд ли. Сможете ли сэкономить? Скорее всего, да.

Решать вам. Свое мнение я озвучил. Кстати, вдруг понял, что давно пора помыть машину. Потому я пошел приводить своего коня в порядок, чего и вам желаю.

4 Особенности изготовления и эксплуатации – сборка за 4 шага

Приготовив все необходимые составляющие мини-мойки, соединяем их в единую конструкцию:

1. Сначала готовим резервуар для подключения насоса и залива моющей жидкости. В крышке приготовленной емкости делаем отверстие для нипеля, через который насос будет закачивать воздух, и будет заливаться вода с моющими средствами. Если есть зазоры, их нужно обработать герметиком.
2. Далее снизу емкости готовим отверстие для подключения поливочного шланга с пистолетом. Крепим изнутри соединительную муфту и выполняем тщательную герметизацию.
3. Когда резервуар готов, фиксируем к нему с помощью мягких соединений основную установку. Все соединения герметизируем, применяя специальный герметик.
4. Снизу проводим поливочный шланг с пистолетом и проверяем работоспособность автомойки.

В целях безопасности систему следует обязательно заземлить. Для проверки включаем установку в электросеть. При этом нужно следить, чтобы на провода не попала вода. Если сборка выполнена правильно, то после нажатия на спусковой крючок из пистолета начнет бить мощная струя воды. Если напор отсутствует, значит, нарушена герметизация, нужно проверить все соединения.

Для того чтобы установка прослужила вам долго, нужно выполнить ряд правил при ее эксплуатации:

• Перед каждым использованием автомойки проверяйте герметичность соединений.
• Не стоит использовать очень часто сильный напор воды, так как это дает большую нагрузку на насос и приводит к быстрому износу.
• Для эффективной работы мини-мойки желательно применять различные насадки.
• Если на выходе резервуара установлены фильтры, после использования установки их обязательно нужно очищать от скопившейся грязи и частиц мусора.
• Для защиты от перепадов напряжения установку следует оборудовать аккумулятором.

Конструкция мойки высокого давления

1.1 Основная функциональная составляющая мойки – это насос, являющийся, к тому же, наиболее сложным (и дорогим) элементом конструкции. Рассмотрим требования, предъявляемые к насосу:

• Высокий уровень производительности (не менее 15 литров в минуту);
• Рабочее давление в диапазоне 100-200 бар (оптимально 200 бар);
• Материалы, использованные для изготовления насоса. Наиболее приемлемым считается насос, имеющий керамические поршни, латунную головку блока цилиндров, а вкладыши кривошипно-шатунного механизма имеют большую площадь опоры.

Оптимальным насосом, предполагаемым к установке на мойку высокого давления, будет плунжерный насос с приводом от электрического двигателя, номинальная мощность которого составляет не менее 75% от максимального значения.

 1.2 Следующим элементом мойки высокого давления, собранной своими руками, является электрический двигатель, питающее напряжение которого составляет 380 (220) Вольт. Для мойки, использование которой предполагается в бытовых (домашних) условиях, предпочтительнее использовать напряжение питания 220 Вольт ввиду его невысокой стоимости и меньшей опасности в процессе эксплуатации. Применение дополнительного блока конденсаторов существенно повысит степень надежности пуска двигателя.

1.3 Если производительность насоса, установленного в мойке высокого давления, собранной собственноручно, ниже требуемой, в технологическую схему устройства включают одноступенчатый редуктор.

1.4 Соединение насоса с двигателем выполняется посредством «мягкой» муфты, выполняющей следующие дополнительные функции:

— компенсация осевых несовпадений валов;

— выполнение роли предохранителя при заклинивании насоса (редуктора).

1.5 Емкость (баллон) для рабочей жидкости (воды). Емкость должна иметь систему подпитки от магистрального водопровода и фильтрующий элемент на выходе. В качестве фильтрующего элемента используют мелкую сетку, предотвращающую попадание грязевых частиц в насос.

1.6 Следующим элементом, необходимым для такого устройства, как мойка высокого давления, является регулятор производительности насоса. Назначение данного элемента – перенаправление жидкости в емкость во избежание перегрузок насоса.

1.7 Рама. Этот элемент – основа агрегата. Изготавливается, как правило, из полых труб, изогнутых соответствующим образом. Для удобства перемещения и эксплуатации рама оснащается двумя колесами, надежным упором и ручкой.

1.8 Довольно важный эксплуатационный элемент – рукава высокого давления. Рекомендуется в качестве рукавов использовать резиновые (пластиковые) армированные шланги небольшой толщины. Основными требованиями, предъявляемыми к соединениям рукавов, — это герметичность, простота разборки и устойчивость к воздействию коррозии. Можно использовать латунные и алюминиевые штуцера и резьбовые втулки или байонеты.

1.9 Следующим элементом мойки высокого давления служит пистолет с форсункой. Это довольно важная часть агрегата, формирующая рабочую струю. Изготовление запорного клапана пистолета – процесс технически сложный и поэтому целесообразным будет приобретение готового наконечника.

Мойка высокого давления своими руками из компрессора

Я построил полнофункциональное мощное моторизованное решение для самодельной автомойки.

Надоело мыть машину, будучи привязанным к садовому шлангу? Вам нравилось смотреть охотников за привидениями? У вас есть старый баллон?

Одна из самых больших нелюбимых мною вещей является грязная машина. Нет ничего хуже, чем появляться на свидании или на встрече в немытом автомобиле. На прошлой неделе моя машина была очень грязной, и мне пришлось что-то с этим делать. У меня был этот старый баллон и у меня была сумасшедшая идея — сделать самодельный керхер своими руками в стиле Протон-пак, как в «Охотниках за привидениями».

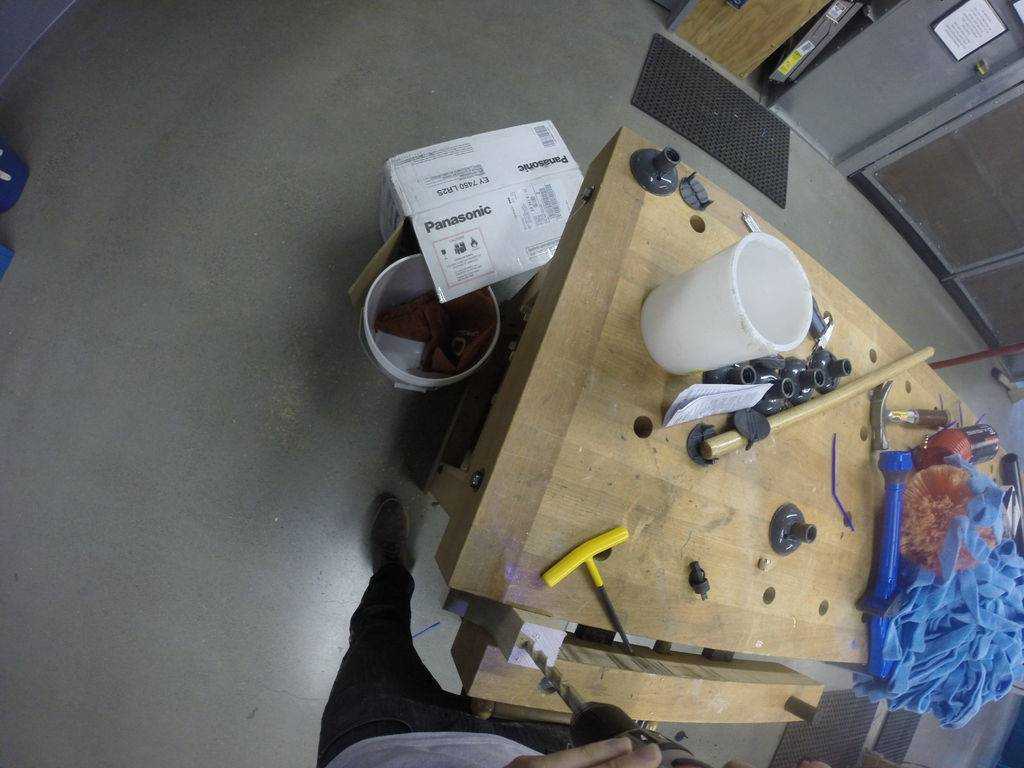

Я использовал два баллона, насадки-фиттинги, воздуходувку, водяную пушку, водонепроницаемую дрель, 8 швабр и некоторые другие штуки для сборки минимойки своими руками.

На основе этого я собрал рюкзак с 4-х ступенчатой системой чистки автомобилей в домашних условиях:

• Мыльный водяной пистолет
• Высокоскоростная вращающаяся щетка из микроволокна
• Пистолет для промывки водой
• Воздуходув для удаления воды

Техника безопасности при использовании мойки

При применении самодельной мойки нужно соблюдать правила безопасности, которые также позволят продлить период ее эксплуатации.

Обязательно нужно учитывать лимит работы цикла функционирования устройства. Так, если вы приобретаете готовый прибор, то в инструкции есть информация о том, сколько времени он может работать. Цикл бывает длительностью 20, 30 минут или же часовой, все зависит от производительности устройства. И если не соблюдать указанный временной промежуток в плане работы, то прибор перегреется и сломается.

Самодельный прибор лучше всего применять не дольше двадцати минут. А еще время использования можно просчитать и самостоятельно, все зависит от количества материала сборки резервуара и его качества. Чем больше пластика присутствует в конструкции, тем меньше будет цикл работы.

Не рекомендуется в бак заливать техническую или речную воду, поскольку в них содержится большое количество нежелательных для устройства элементов, негативно влияющих на качество его работы. Чтобы в резервуар не попадали мелкие частицы или химические элементы, а также чтобы он был защищен от механических повреждений, рекомендуется поставить дополнительный фильтр для чистки воды.

Также крайне важно все электрическое оборудование заземлить посредством трехжильного изолированного гибкого провода и вилки с заземляющей клеммой. Всю конструкцию и фильтр нужно периодически чистить

Что в домашних условиях успешно помыть автомобиль многие предпочитают приобретать дорогостоящее оборудование «Керхер». Но можно хорошо сэкономить, собрать его аналог своими руками. О том, как это сделать, было сказано выше.

Как выбрать минимойку?

Всем минимойки следует разделить на 2 группы: профессиональные и бытовые.

Профессиональные мойки

Профессиональные устройства отличаются повышенной надежностью и прекрасной производительностью. Но доступны они далеко не всем, так как стоят они очень дорого. Да и говорить об их компактности не приходится. Средний вес таких аппаратов близок к 100 кг. Несмотря на то что они устанавливаются на колеса, перемещать их совсем непросто. Главное преимущество профессиональных АВД кроется в их характеристиках:

• Великолепная производительность. Хорошая мойка пропускает более 600 л/ч.
• Такие мойки обеспечивают давление более 200 бар.
• Питается мойка от обычной трехфазной электросети.
• Устройство способно самостоятельно подогревать воду.
• Имеет встроенный пеногенератор и встроенный бак для моющих средств.

Профессиональные мойки могут работать без перерыва длительное время.

Несмотря на привлекательный функционал, такие устройства являются специфическим товаром, и обычные автолюбители их почти не покупают. Простым людям достаточно бытовых минимоек.

Бытовые АВД

Бытовые минимойки можно использовать не только для мойки кузова авто, но и для решения следующих задач:

• Очистки засорившейся канализации.
• Очистка садового инвентаря.
• Очистка придомовой территории от строительного мусора.
• Чистка садовых дорожек.
• Чистка стен, фасадов домов и заборов.

Все бытовые автомойки высокого давления делятся на подгруппы по следующим критериям: температура воды, тип питания, мощности.

Бытовые минимойки могут получать подогретую воду извне либо подогревать ее сами. Аппараты без подогрева стоят немного дешевле, чем устройства с подогревом.

По виду питания бытовые автомойки высокого давления бывают бензиновыми и электрическими.

Аппараты с бензиновыми двигателями считаются близкими к профессиональным мойкам. Поэтому и стоят соответствующе. Самая дешевая мойка с бензиновым двигателем обойдется покупателю в 600 долларов США. Самая дорогая продается за 5000 долларов США. Не удивительно, что в нашей стране они не пользуются популярностью.

Бытовые автомойки высокого давления с электрическим двигателем – выбор простого автолюбителя. По мощности такие аппараты можно разделить на 3 группы:

1. Компактные. Такие минимойки стоят недорого, имеют небольшие габариты и малый вес. Они позволяют решить самые простые задачи по уходу за автомобилем. Мощность двигателя у них небольшая: от 1,3 до 1,5 кВт. Давление не достигает 120 бар. Производительность 260 л/ч. Классический пример таких аппаратов модели К2 и К3 марки Karcher .
2. Среднего класса. Эти устройства способны решить большинство бытовых задач. Мощность – 150 бар при потреблении энергии в 2 кВт. Впечатляющие показатели, но не они являются главным достоинством этих аппаратов. Потребители их полюбили за металлические помпы с жидкостным охлаждением и длинные шланги высокого давления, позволяющие спокойно ходить вокруг авто во время мойки.
3. Высший класс. Эти автомойки высокого давления вплотную приблизились по своим характеристикам к профессиональным аппаратам начального класса. К сожалению, приблизились не только в мощности и производительности, но и в цене.

Выбор минимойки

Выбирая бытовой АВД, следует учитывать следующие параметры:

1. Производительность.
2. Давление.
3. Материал помпы.

Пластиковые помпы служат недолго и устанавливаются в недорогие малопроизводительные аппараты, с помощью которых можно отмыть велосипед, мотоцикл или садовую тележку. Для мойки машины ее недостаточно. Вернее, с помощью такой мойки можно отмыть автомобиль, но это займет много времени из-за невысокой производительности.

Автомобиль с легкостью можно отмыть с помощью АВД с латунной или силуминовой помпой. Это бытовые аппараты среднего класса. Их производительности и давления достаточно для мойки любого легкового автомобиля. По сути, это лучший выбор для бытового использования.

Конечно, если у автолюбителя есть лишние деньги, то он может купить бытовую автомойку высокого давления высшего класса, но для обычного автолюбителя это роскошь.

Выбор деталей для мойки

Схема самодельной мини-мойки.

Выбирая электродвигатель, следует обращать внимание на модели, имеющие питание около 220-ти или 308-ми вольт. В том случае, если мойка высокого давления будет использована в домашних условиях, желательно воспользоваться однофазным подключением в 220 вольт, так как оно не повлечет за собой дополнительных расходов и соответствует всем требованиям безопасности

Для обеспечения оптимального пуска определенных двигателей желательно использовать дополнительные конденсаторные блоки. Так, производительность насоса напрямую зависит от количества оборотов двигателя: чем выше их частота, тем больше производительность.

Но стоит учитывать, что работа в таком режиме может негативно отразиться на его ресурсах. Не стоит отдавать предпочтение слишком скоростным моделям. Максимально допустимая частота вращений в таком случае – до двух тысяч оборотов при мощности в два или три киловатта.

Мойка высокого давления определенной конструкции позволяет обеспечивать необходимую производительность насоса при использовании одноступенчатого редуктора, функционирующего при помощи клиноременной передачи. От параметров шкивов (ведомого и ведущего) зависит их передаточное число. Не меньшую роль в деятельности редукторов отыгрывают и характеристики расстояния между осями вращения.

Для обеспечения фиксации насоса и двигателя обычно применяют муфту. Наиболее подходящий вариант – мягкая муфта, способная компенсировать минимальное осевое несовпадение валов и выступать предохранительным элементом на случай заклинивания редуктора или насоса.

Очень важным конструктивным элементом любой мойки является емкость для хранения воды. Для того чтобы была обеспечена максимальная производительность насоса, необходимо задействовать определенный объем жидкости. Для этого возможно использование специального бака для жидкости, способного выполнять подпитку от сети водопровода. Обязательно на выходной из бака точке выполнить установку фильтрующего элемента (это может быть обыкновенная мелкая сеть), предназначенного для очистки жидкости от грязевых частиц и предотвращения попадания в насос засоров. Для усиления моющего эффекта в жидкость можно добавлять специальное или обычное моющее средство.

Гидравлическая схема автомобильной мойки.

Мойка для автомобиля, выполненная своими руками, должна иметь в своей конструкции регулятор производительности насоса. Обычно этот прибор имеет связь с автоматическим разгрузочным клапаном, способным в критической ситуации выполнить перенаправление жидкости назад в бак, чтобы не создавалась на насос вредная нагрузка.

Для того чтобы зафиксировать все конструктивные элементы мойки, используют специальную раму. Для ее сооружения можно использовать полые изогнутые трубы. Чтобы обеспечить удобство ее использования, можно зафиксировать в нижней ее части пару небольших опорных колесиков и сделать упор для придания конструкции устойчивости во время использования. Один из концов рамы можно снабдить специальной ручкой, предназначенной для транспортировки мойки по территории двора или гаража.

Главным конструктивным элементом самодельной мойки является емкость для воды. Чтобы была обеспечена максимальная производительность насоса, нужно задействовать определенный объем жидкости.

Одним из важнейших элементов, из которых состоит мойка, сделанная своими руками, являются рукава высокого давления. В роли рукава может выступить стандартный не слишком толстый армированный резиновый или пластиковый шланг. Следует учитывать, что все конструктивные соединения шлангов должны быть выполнены с соблюдением условий герметичности, с одной стороны, и не бояться коррозии и легко разбираться – с другой. Для оснастки креплений можно использовать штуцеры или резьбовые втулки, выполненные из твердых алюминиевых сплавов или латуни. С этой целью возможна установка байонетов.

При сооружении мойки своими руками необходимо подобрать также и пистолет, оснащенный форсункой. Благодаря его форме и получается имитация формы рабочей струи. Собственно, внешним видом он напоминает пистолет, используемый на автомобильных заправках. Для того чтобы начать подачу воды из сопла, следует нажать на рукоятку. Это является несомненным плюсом, так как позволяет сэкономить большое количество воды: жидкость подается только тогда, когда она нужна, при нажатии на рукоять пистолета. Выполнить запорный клапан своими руками довольно проблематично, наиболее простым и надежным вариантом будет приобретение готового наконечника.

Устройство мойки

Устройство автомойки.

Внутри мойки высокого давления должен располагаться двигатель, провоцирующий вращение и открытие остальных деталей — клапана, шайбы или распылителя. Результатом его работы является раскручивание шайбы и движение воды по распылителю согласно поступательно-возвратной траектории, вследствие чего вода и попадает в клапан распылителя. Результатом действия множества механизмов и является образование мощного напора и подачи воды.

Статья по теме: Как класть плитку в углах: способы стыковки керамической плитки

Корпус для мойки желательно подобрать из ударопрочного пластика. Те же требования относятся и к шлангу, соединяющемуся с распылителем, так как ему придется взаимодействовать с сильным водяным напором.

Независимо от того, насколько прочны материалы, из которых изготовлена мойка, крайне не рекомендуется использовать ее больше, чем два часа подряд. Слишком продолжительный цикл работы может привести к стремительному износу составляющих деталей и в несколько раз сократить срок эксплуатации прибора.

Если укомплектовать мойку дополнительными насадками, она сможет выполнять функции бытовых приборов. При использовании дополнительных насадок мойка может быть использована как для мытья автомобиля, так и для очистки крыш, фасадов и полов.

Где можно мыть автомобиль самому?

Способы мытья автомобиля своими руками достаточно просты и понятны. А вот с местом проведения процедуры могут возникнуть сложности. Дело в том, что нельзя мыть машину где попало. На территории Российской Федерации действуют законодательные ограничения, за нарушение которых выписываются реальные штрафы. Причём подобные законы существуют и в Казахстане, и в Беларуси, и в ряде других стран.

Федеральный закон запрещает мыть машину в природоохранных зонах и вблизи любых водоёмов. Законодательно закреплено, что помыть автомобиль своими руками можно только в специально оборудованных для этого местах. Это должна быть забетонированная (заасфальтированная) площадка с возможностью подачи проточной воды и канализационной системой с фильтрующими очистителями.

Получается, что незаконно проводить процедуры просто на улице. А мест, отвечающих названным требованиям, не так уж и много. Можно воспользоваться услугой самообслуживания, которая предлагается на некоторых профессиональных автомойках. Все условия там созданы, есть нужное оборудование. Но здесь есть ограничения по времени, что не всегда бывает удобно.

Альтернативой могут стать площадки в закрытом гаражном комплексе, выделенные для этих целей и соответственно оборудованные. Помыть авто здесь будет удобно. Но не для всех площадка доступна. Больше всего повезло хозяевам частного дома или дачи. На собственной территории мыть автомобиль законом не запрещается.

Мини-мойка высокого давления своими руками

Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором материала вы узнаете, как можно самостоятельно изготовить полноценную мини-мойку высокого давления работающую при том от 12 V аккумулятора шуруповерта, так же можно подключиться к автомобильному аккумулятору через удлинитель с крокодильчиками.

Все автолюбители прекрасно знают, как постоянно пачкается автомобиль, особенно весной и осенью, летом после дождя. Как говорится «Только выехал с автомойки и тут бах дождик проливной» многие с этим сталкивались. Каждый раз на мойку не наездишься, периодически за месяц так набегает, и без того деньги нужны на бензин запчасти и тп.

Мыть автомобили разрешено только на специально оборудованных станциях, если вы находитесь в городе, но все же надо искать выход для экономии своих средств необходимо и вот по этой причине автор придумал портативную, компактную мини-мойку. Она состоит из насоса высокого давления, на выходе 8 атмосфер, продувочного пистолета, гибкого шланга, аккумулятора от шуруповерта 12V, проводов и корпуса из обычного пластмассового ведра, так же необходима емкость для забора воды (ведро, канистра, бутыль)

Преимущество данной мойки: забор воды из любой емкости, малый расход, способность автономной работы без электросети, благодаря аккумулятору.

И так, давайте внимательно рассмотрим, что конкретно понадобится для создания мини-мойки высокого давления?

1. насос высокого давления 8 атмосфер2. аккумулятор 12V от шуруповерта3. пластиковое ведро из под краски4. провода5. выключатель6. контакты 7. припой8. емкость для воды9. шланг10. жиклер от жигулевского карбюратора11. резинка12. болты13. гайки14. шайбы15. крокодильчики

Инструменты

1. дрель с конусным сверлом2. канцелярский нож3. отвертка4. паяльник5. плоскогубцы

Пошаговая инструкция по сборке мини-мойки высокого давления своими руками.

Первым делом автор собирает все вышеперечисленные комплектующие в одном месте, чтоб было удобно работать и все было непосредственно под рукой.

По большому счету нечего сложного как видите нет, комплектующие при желании можно купить в магазине или заказать у Китайцев, собрать будет не трудно потому как у вас уже есть готовая инструкция, если собираетесь повторить самоделку, то сохраните сайт в закладки чтоб не потерять информацию.

Следует доработать: Идея конечно классная, но ее можно немного усовершенствовать, а именно собрать все на едином корпусе который будет емкостью для воды. У кого есть задумки и предложения?

Тестирование самодельной мини-мойки.

На этом заканчиваю статью

Всем большое спасибо за внимание!Заходите в гости почаще и не пропускайте новинки в мире самоделок!

Как сделать керхер, работающий от прикуривателя

Эта конструкция мойки не требует затрат. Ниже приводится инструкция по созданию более сложной модели:Нам понадобится:

• моторчик омывателя лобового стекла;
• поливной шланг с пистолетом;
• прикуриватель (источник питания моторчика), штекер прикуривателя;
• два шланга длиной 3 метра, один шланг должен свободно помещаться в другой;
• гофрированный шланг диаметром 25-30 миллиметров;
• переключатель;
• болт М8, шайба и гайка;
• две пластиковые канистры (объём 10 литров);
• 6 саморезов;
• двужильный электрический провод 5-7 метров длиной;
• пластиковая втулка;
• шнур питания;
• щётка для мытья автомобиля.

Дополнительные материалы:

• герметик;
• сверло.

Первый этап. Создание шланга.

Проделываем небольшое отверстие в днище одной из канистр. Внутрь толстого шланга (диаметром 10 миллиметров или больше) помещают более тонкий шланг (до 6 миллиметров) и двужильный провод. Затем скреплённые нами шланги вставляются отверстие канистры. В свободный конец шланга вдевается пластиковая втулка. Далее, тонкий шланг крепится к моторчику омывателя, провода также присоединяются к моторчику.

Второй этап. Создание канистры с двойным дном.

Вторая канистра разрезается примерно посредине, чтобы впоследствии сделать из неё второе дно с челноком. Моторчик закрепляется на втором дне канистры, для этих целей используется самодельный хомут, который можно сделать из остатков разрезанной канистры. Для этого нам пригодится болт М8 и немного герметика.Провода тоже закрепляются с помощью саморезов и герметика. Затем соединяют, опять же, используя саморезы, корпус конструкции: второе дно и откидная крышка.

Третий этап. Завершение.

При помощи шнура питания провода соединяются с прикуривателем. В щётке проделывается отверстие для кнопки, выключатель закрепляется. Сама щётка насаживается на край шланга с пластиковой втулкой. Используйте в своей работе приложенные схемы, чтобы лучше понять текст.

Какие материалы потребуются?

Схема самодельной мини-мойки.

Эта мини-мойка будет работать на основе компрессора, всю работу можно выполнить самостоятельно, то есть своими руками.

Вам понадобится совсем немного деталей и материалов, так что создание ее не обойдется вам дорого. Очень экономично использование деталей от старой уже неиспользуемой техники, например, от стиральной машины.

• шинный компрессор;
• подходящая емкость не менее 10 литров, вы должны учитывать не только удобство мытья машины, но и последующее удобство хранения;
• длинный шланг (можно использовать старый от стиральной машины);
• короткий шланг (например, от смесителя мойки);
• штуцер с ниппелем (также не обязательно покупать новый, можно использовать старый от камеры);
• щетка (возможно, единственное, что придется купить в магазине);
• кран (подойдет такой, который используется для подачи воды в стиральную машину, или любой другой, который покажется вам удобнее для эксплуатации);
• резиновые прокладки (для надежной герметизации можно использовать и ленту ФУМ);
• герметик.

Сначала произведите присоединение компрессора к штуцеру шлангом. К щетке присоединяется кран, которым вы будете регулировать оптимальное количество пропускной способности жидкости.

Соответственно, кран также соединяется со шлангом. После соединения всех деталей можно приступать к эксплуатации прибора.

Это не единственный вариант создания мини-мойки. вы можете сделать своими руками и автоматизированный вариант, что, конечно, более удобно. Такая домашняя мойка может работать от бортовой сети машины, например, от прикуривателя или просто от электрической сети, но только через выпрямитель с 12-вольтовым выходом.

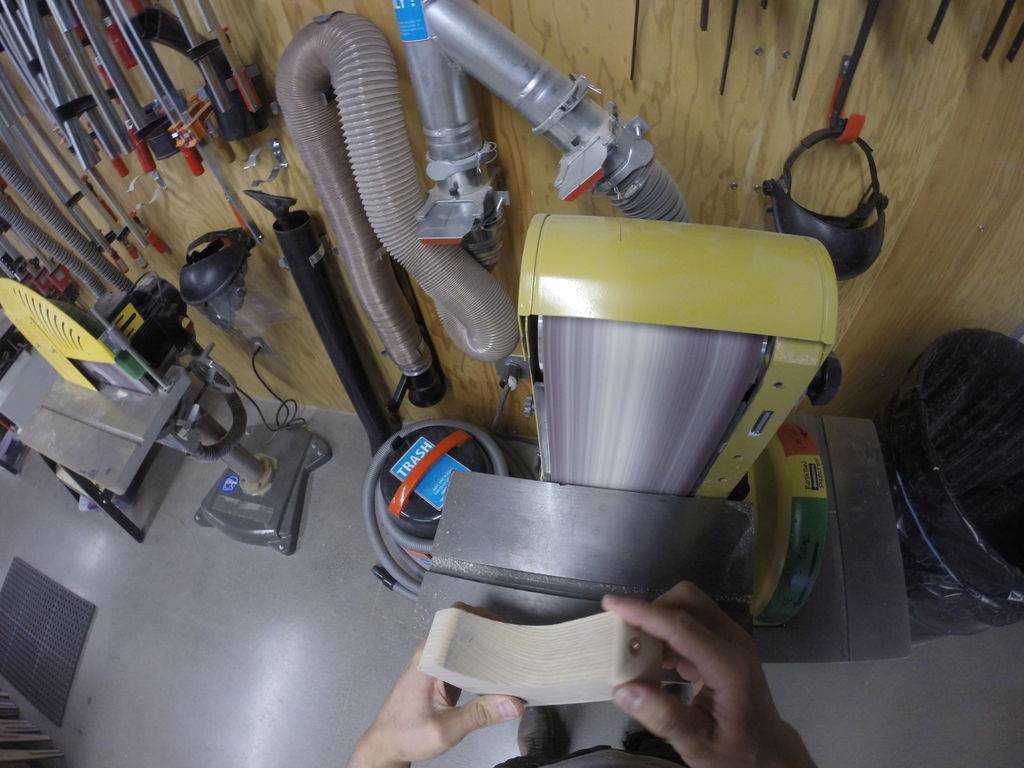

Шаг 6: Вырезаем J-образную подставку для руки

1. Я нашел хороший кусок дуба в корзине, поэтому я использовал его для крючка в форме буквы J.

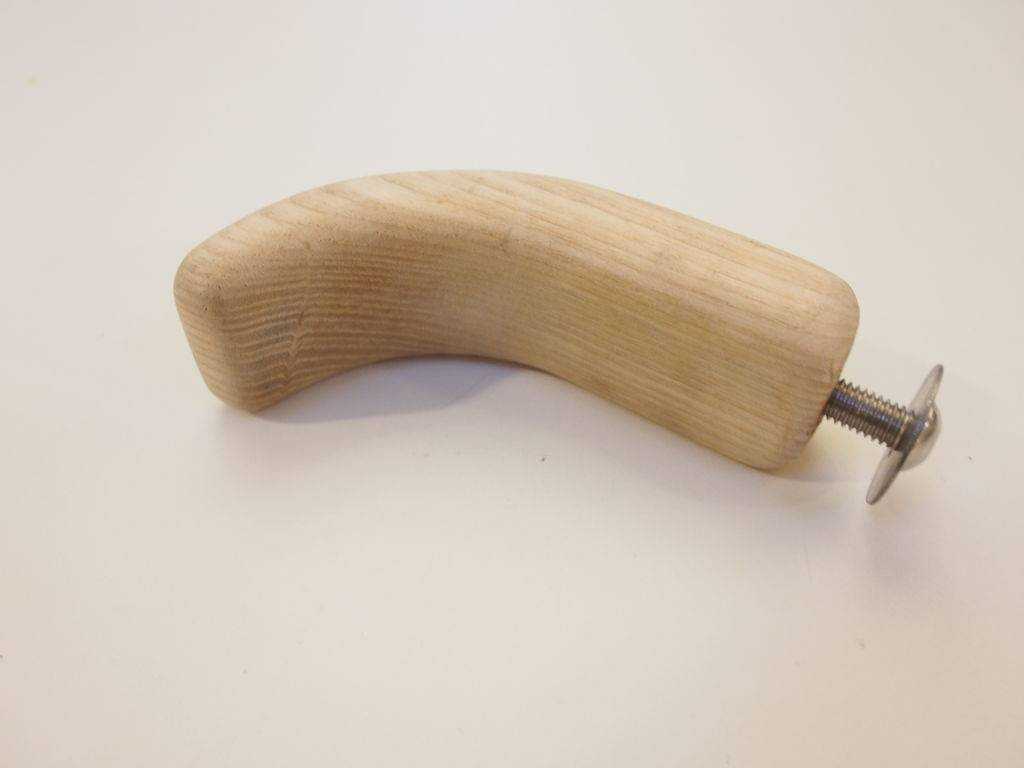

2. Для крепления вам понадобится болт, подходящий для формы дерева, которую вы получите в конечном итоге.

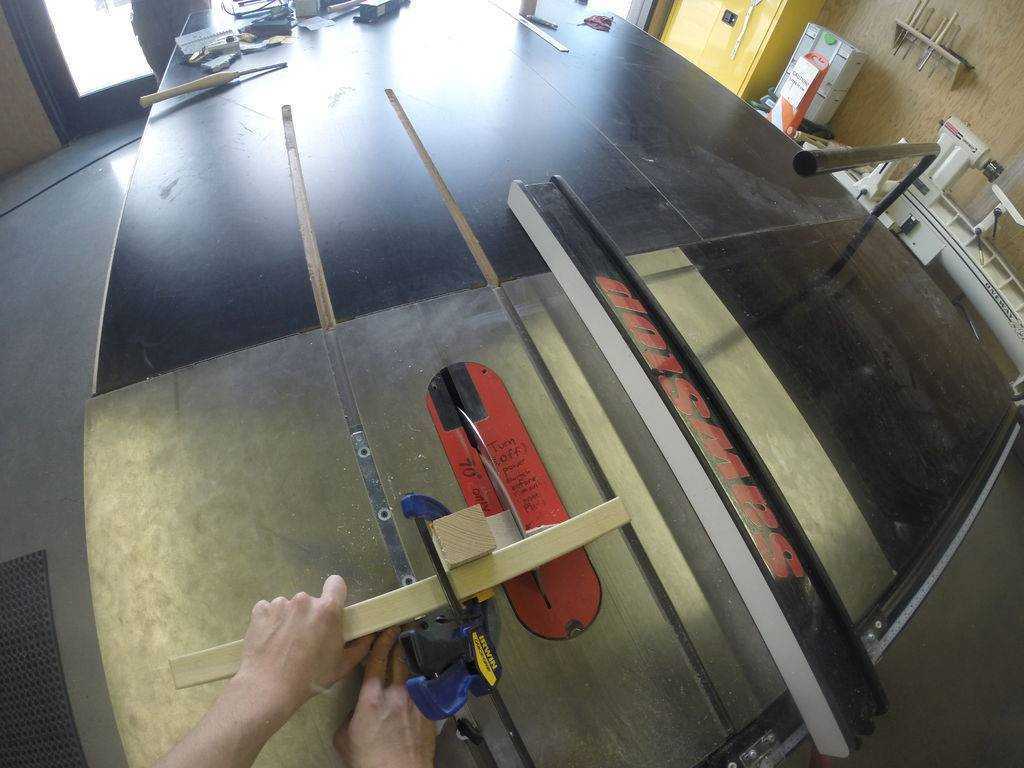

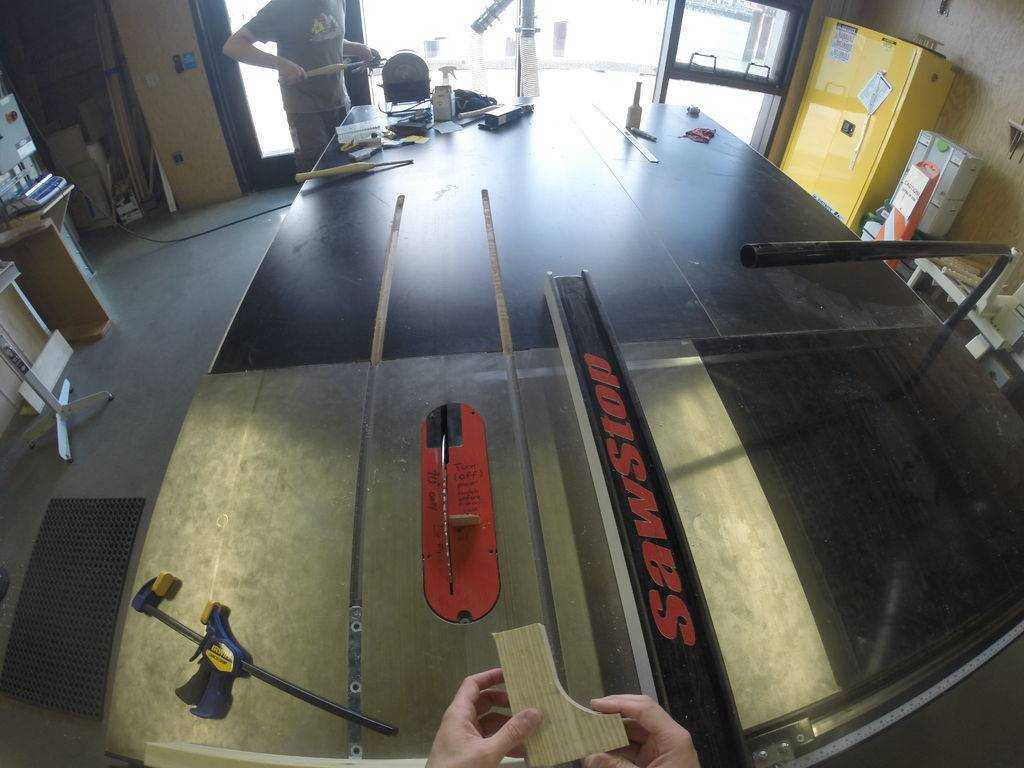

3. Выпилите J-образную форму ленточной пилой, лобзиком, или ножовкой

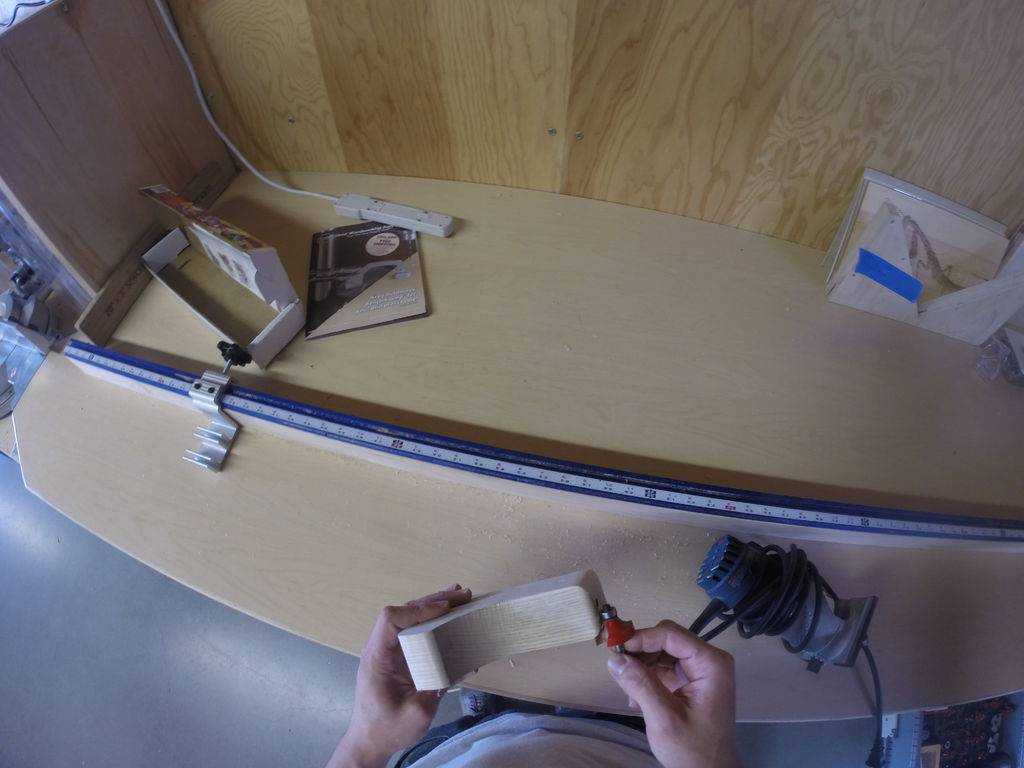

4. Скруглите края шлифовальной машиной или напильником

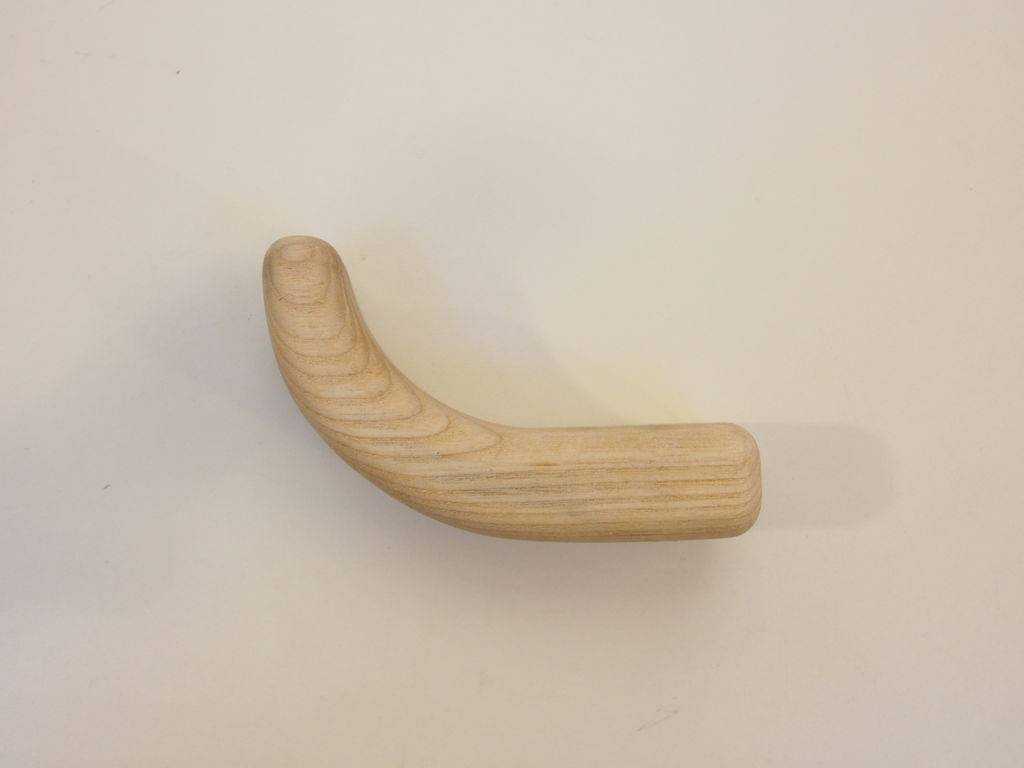

5. Скруглите оставшиеся углы
6. Вручную отшлифуйте всю деталь, увеличивая значения зернистости наждачки
7. Завершите отделку дерева, нанеся воск или уретана

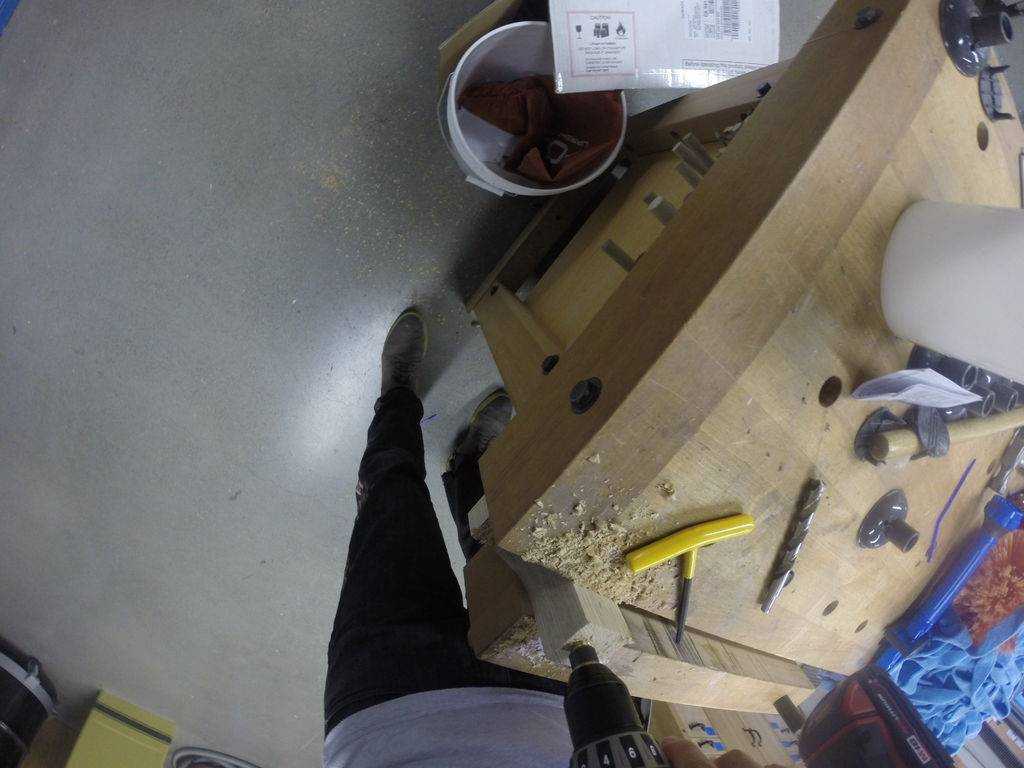

8. Просверлите пилотное отверстие в прямой части J, рассчитанной на ваш болт

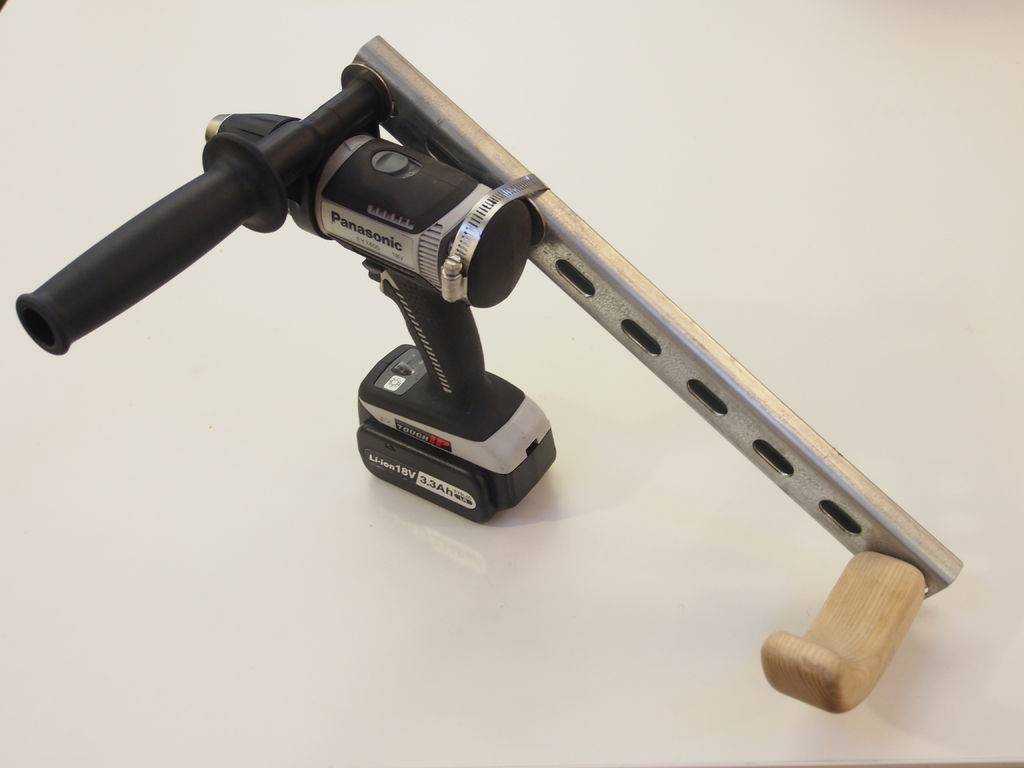

9. Прикрепите J-образную ручку к скобе с помощью болта.

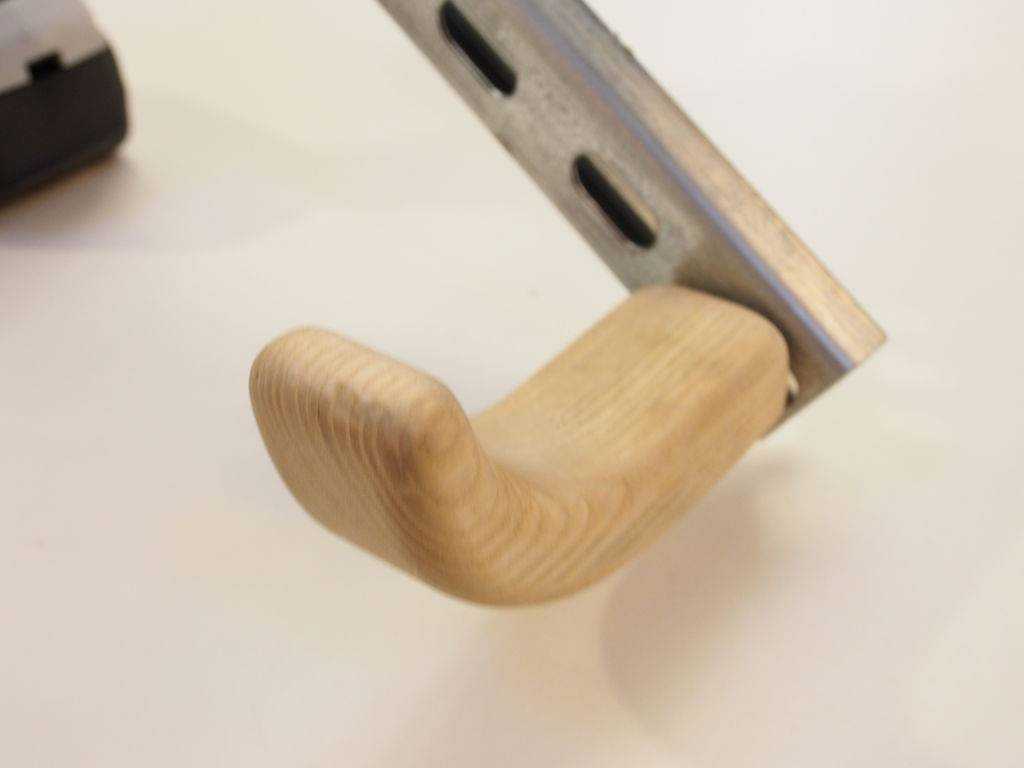

Теперь у вас есть хороший гладкий крюк, который поможет держать тяжелый пистолет.
