Седельный тягач урал некст 6х4: с кабиной со спальником

«Урал NEXT» вдохновляет: от самосвала до… магистрального тягача!

Серийное производство автомобилей нового поколения «Урал NEXT» начнется только осенью, но интерес к ним настолько велик, что специзготовители уже взялись за проработку вариантов монтажа различных надстроек, а дизайнеры — за создание самых фантастических воплощений этого неординарного грузовика.

(ООО «Урал СТ») из Миасса изготовил на шасси нового «Урал NEXT» три опытных образца: бортовой автомобиль «Урал NEXT 4320-6951-74» с КМУ «Инман ИМ 150», самосвал с трехсторонней разгрузкой «Урал NEXT 5557-6121-74» и автотопливозаправщик АТЗ 11-2 УСТ 5453. Все три новинки демонстрировались на стенде автомобильного в рамках 16-й Международной специализированной выставки «Строительная техника и технологии 2015» в Москве. На все три автомобиля заводом получено Одобрение типа транспортного средства, что дает возможность приступить к их выпуску.

Успели положить глаз на «Урал NEXT» и военные. В июне на Международном военно-техническом форуме «Армия-2015» (проходил в подмосковной Кубинке) был показан тактический грузовой автомобиль «Урал 4320-6951-70» с унифицированной кабиной NEXT и бортовой платформой. Полная масса армейской новинки — 22,5 тонны, грузоподъемность — 12,5 тонны. Автомобиль оснащен 285-сильным турбодизелем ЯМЗ-5364210 (рядная «шестерка», доработанная под требования военных) и 5- или 9-ступенчатой КПП ярославского же производства.

А на прошлой неделе Рунет буквально взорвали изображения «Урала NEXT» в образе… магистрального тягача с огромным «спальником»! Как выяснилось, в «дальнобойщика» уральский вездеход превратил российский дизайнер Сергей Баринов.

В интервью сетевому журналу «Cardesign.ru: Транспортный дизайн» Сергей признался, что идея проекта родилась, как только он увидел новый «Урал NEXT». Дизайнер Баринов считает, что кабина ГАЗели под требования тяжелого внедорожного грузовика подошла просто идеально и встала на свое место «как влитая», очень гармонично вписалось и оперение. И вообще «автомобиль выглядит действительно здорово. Он брутален и харизматичен, при этом чувствуется ДНК его сурового предка».

При создании своего дизайн-проекта Сергей Баринов ориентировался на современные тягачи Freightliner и Kenworth, так как американцы являются признанными законодателями мод в создании дальнобойных «капотников». В результате родилось два основных варианта магистрального «Урала NEXT», которые отличаются целым рядом деталей (разные бамперы, светотехника, облицовки радиатора, по-разному решен вывод выхлопных газов и др.).

Заинтересует ли его работа авто, Сергей не знает — проект создавался в инициативном порядке, на эмоциональном порыве. Но даже если конструкторы и маркетологи в Миассе ни о чем подобном прежде и не помышляли, сейчас им стоило бы подумать о создании, например, макетного образца подобного «дальнобойщика» — а что, классный шоу-стоппер мог бы получиться!

Однако всерьез говорить о серийном производстве магистральных «капотников» по американскому образцу в Миассе вряд ли стоит: ни у АЗ «Урал», ни у «Группы ГАЗ», в состав которой завод входит, нет ни средств, ни ресурсов. Да и опыт Минского автозавода, создавшего в 2011-2012 годах два опытных седельных тягача с капотной компоновкой (МАЗ-6440), должен настораживать: на предприятии были уверены, что такой автомобиль будет востребован на просторах СНГ, но заказы на белорусского «американца» собрать так и не удалось…

Сергей ГРИЩЕНКО

ABW.BY Фото , bmpd.livejournal.com, ОАО «МАЗ» Изображения Сергея БАРИНОВА

Метан-дизель

Вахтовый автобус, присутствовавший на нашем тесте, был оборудован метан-дизельной топливной системой. Эта технология подмешивания газового топлива обеспечивает максимальное время бесперебойной работы при удалении от АГНКС за счёт возможности эксплуатации только на дизтопливе в любое время. Стоимость оборудования метан-дизель по сравнению с традиционным СПГ (CNG) на 40–50 % ниже при аналогичном периоде окупаемости. Для управления трансмиссией в кабине всего один напольный рычаг, причём без флажков и тумблеров. Для 9-ступенчатой КП ZF применена схема 2Н, ярославская 5-ступенчатая коробка и вовсе довольствуется простой схемой, похожей на «легковую». Ход рычага при включении задней передачи на обеих версиях чересчур велик, но создатели машины обещают со временем внедрить рычаг коробки передач на центральной консоли, как и у младших братьев по синдикату.

Педаль сцепления под стать КП – довольно тугая на «пятиступке» и вполне комфортная на ZF. Тормозная педаль ставит машину колом на раз – явно маловат свободный ход, но, судя по различиям этого параметра на разных тестовых экземплярах, это всего лишь вопрос регулировки. Вообще педальный узел знаком по «ГАЗели» и самодостаточен без претензий. Управление блокировками и централизованной подкачкой шин электропневматическое, при помощи кнопок.

Усилие на рулевом колесе, несмотря на непривычно маленький диаметр, минимальное, но дефицитом информативности рулевое управление не страдает, особенно если учесть огромные «лапти» омских шин О-184 размерности 425 / 85 R21. Ещё, как вариант, шинами «Кама-1260» размерностью 14.00-20. Обзорность и остекление тоже на современном уровне, во всяком случае никаких неудобств я не испытал, а электростеклоподъёмники в этом автомобиле вообще воспринимаются как роскошь. Любопытный момент. Этот кабинный модуль на нижегородских мало- и среднетоннажниках часто подвергается критике и сравнениям с другими производителями, но на миасском большегрузе он абсолютно уместен и гармоничен, словно под стать функционалу грузового «проходимца», которого к тому же и в армию или на службу в МВД не грех призвать…

Время первых

Первым грузовиком с колесной формулой 6×4, который выехал из ворот завода в Миассе, стал Урал‑377. Его разрабатывали параллельно с Уралом‑375, который предназначался для армии. 377‑й использовали прежде всего в народном хозяйстве, хотя в армии он тоже служил. У машины не было централизованной подкачки колес и экранирования электрооборудования.

Грузовик выпускали с 1965 по 1983 год. Под капотом работал бензиновый V8 объемом семь литров и мощностью 180 л.с. Грузоподъемность составляла 7500 кг.

По качеству и удобству кабины не уступит иномаркам, круто выглядит и неплохо управляется

У тахометра не размечена красная зона; перегруз сильно укорачивает жизнь гидроцилиндру подъема самосвальной платформы

Урал Next 6×4 самосвал	Урал Next 6×4 седельный тягач
Длина / ширина / высота
7755 / 2550 / 2820 мм	8050 / 2550 / 2820 мм
База от первого до второго моста
4005 мм	4410 мм
База от второго до третьего моста 1440 мм
Объем самосвальной платформы
10 или 12 м³	—
Дорожный просвет 340 мм
Снаряженная / полная масса
10 600 / 26 400 кг	9200 / 25 900 кг
Масса перевозимого груза
15 600 кг	16 500 кг
Двигатель
ЯМЗ-53676, дизельный, Р6, 6,65 л; 241 кВт/328 л.с. при 2300 об/мин; 1375 Н·м при 1400–1600 об/мин	ЯМЗ-653, дизельный, Р6, 11,0 л; 309 кВт/420 л.с. при 1900 об/мин; 2000 Н·м при 1215–1300 об/мин
Максимальная скорость 90 км/ч
Топливо /запас топлива
ДТ / 350 л	ДТ / 600 л

Урал Next 6×4: «дорожники» наступают

Технические решения и особенности

На Урал NEXT устанавливается отличный, уже доказавший свою надежность, двигатель ЯМЗ-536, девятиступенчатую механику ZF. Кардан подвергнут антикоррозионной обработке и антифрикционным напылением RILSAN. Конструктивное решение, которое позволило поднять крутящий момент, это увеличение размеров шестерней и валов в раздатке.

Глубокой модернизации подверглось и шасси с рамой с антикоррозионным покрытием для защиты при сложных дорожных условиях работы.

Двигатель

Урал Некст комплектуется турбодизельными двигателями семейства ЯМЗ-536 производства Ярославского моторного завода. Данная серия считается относительно новой. Разрабатывалась она отечественными конструкторами совместно со специалистами австрийской инжиниринговой компании AVL List GmbH. Сам двигатель является «сборной солянкой» – в нем используются элементы различных брендов (клапаны Mahel, цилиндропоршневая группа – Federal Mogul, шестерни – ZF, топливная система – Bosh). На качестве подобное разнообразие сказалось положительно, а средний ресурс работы увеличился до 800000 км.

Одним из преимуществ моторов ЯМЗ-536 является их масса. Агрегат весит всего 560 кг (старый дизель ЯМЗ-236 имел вес в 1050 кг). Система питания – Common Rail. Важным конструктивным моментом является стандартизированный картер маховика SAE1, позволяющий устанавливать различные типы трансмиссий.

Характеристики моторов ЯМЗ-536:

рабочий объем – 6,7 л;
номинальная мощность – 312 л.с. (для дефорсированных вариантов – 285 и 240 л.с.);
максимальный крутящий момент – 1226 Нм;
количество цилиндров – 6 (рядное расположение);
экологический класс – «Евро-4» или «Евро-5».

Трансмиссия

Грузовому автомобилю и вправду бояться вообще нечего. Ведь на нем стоит трансмиссия 6х6, понижающая передача, есть межосевые и межколесные блокировки. Теперь подобные регулировки координируют пневматические приводы, что позволяет избежать назойливых рычагов посередине кабины.

Водитель чувствует себя уверенно за рулем этого монстра. Взамен черствых ударов появилась плавная и мягкая посадка. Подвеска с легкостью справляется с большими размерами ям, а небольшие выбоины смягчает кресло шофера, сделанное с применением пневматической подвески.

Более того, Урал поражает своей динамичностью. В кузове находится около пяти тонн грунта, а Некст вообще не чувствует нагрузки, разгоняясь непривычно быстро. Водителю остается лишь успевать переключать девять скоростей коробки передач

Все, на что обращаешь внимание: динамичность, тормозную систему, управляемость – все как в легковом автомобиле

Что явно было лишним на новом Next – это ярославская пятиступенчатая КПП, которую возможно заказать взамен ZF. В ней присутствуют большие ходы рычага, неоптимальные передаточные числа, да и сама трансмиссия издает нелепый шум. Конечно, ЯМЗ полностью трудится над преобразованиями этой части трансмиссии.

Была заменена гидропневматическая тормозная система на единственно пневматическую фирмы-производителя Wabco. Управление рулем теперь обладает наименованием RBL. Были модернизированы мосты, раздаточная коробка и карданы. Получилось увеличить на 40 процентов передаваемый крутящий момент и на 50 процентов время эксплуатации деталей. Теперь стандартная комплектация имеет наличие межколесной блокировки.

Усиленная рама с антикоррозионным напылением – еще она особенность шасси. Модернизированные мосты с блокировкой межколесного дифференциала и пневматической системой управления. Пневматика также используется в новой тормозной системе фирмы WABCO. Топливная система BOSCH и рулевой механизм RBL, так же был смонтирован дополнительный бак для солярки на 210л.

Обновленная линейка семейства полноприводных автомобилей Урал-М

Конструктивные изменения и модернизация распространились на модельный ряд:

шасси автомобилей для изготовления спецтехники,
самосвальных автомобилей,
бортовых автомобилей,
седельных тягачей,
вахтовых автобусов.

Обзор дороги в темное время суток обеспечивают фары головного света. Отличительной особенностью элементов освещения дороги Урал-М является прозрачный элемент фар, изготовленный из стекла. Стекло в отличие от пластика не мутнеет со временем и не зашаркивается, что влияет на качество освещения.

Сравнительная таблица

Параметры	Значения параметра
УРАЛ	УРАЛ-М
Весовые параметры
Полная масса автомобиля, кг	21 300	22 500
Полная масса автопоезда, кг	32 000	38 000
Грузоподъемность, кг	12 000	13 000
Распределение полной массы
На переднюю ось, кг	5 300	6 500
На заднюю тележку, кг	16 000	16 000
Двигатель
Модель	ЯМЗ-6565	ЯМЗ-536
Мощность, л.с.	230	312
Крутящий момент, Н*м	883	1128 / 1226
Рабочий объем, л	11,12	6,65
Расположение и число цилиндров	V 6	L 6
Коробка передач
Модель (количество передач)	ЯМЗ-2361 (5 ст.)	ZF 9S1310TO (9 ст.)
Раздаточная коробка
Модель	4320	4320 М
Передаточные числа	1,21 / 2,15	1,04 / 2,15
Количество передач	2	2
Ведущие мосты
Модель	4320	4320 М
Передаточные числа	6,77 / 7,49	6,77 / 7,49
Эксплуатационные характеристики
Максимальная скорость, км/ч	85	100
Расход топлива, л	40	36
Периодичность ТО, км	4 000 — 8 000	15 000
Гарантийный период, км/мес	30 000 / 18	100 000 / 24
Ресурс, км	250 000	350 000

Комплексная модернизация узлов ведущих мостов позволила повысить значения входного крутящего момента в 1,5 раза. Для достижения таких показателей были проведены меры по:

повышению твердости зубчатых венцов наружных полуосей,
изменению геометрии кулака для повышения прочности ШРУС,
увеличению количества болтов крепления чашек дифференциала (с 8 на 12).

— Дорабатываемые детали и узлы

Комплекс мер по усовершенствованию трансмиссии привел к увеличению прочности и повышению надежности узлов, передающих крутящий момент. Также это позволило увеличить гарантийный срок эксплуатации на мосты и раздаточную коробку до 60 тыс. км или 24 месяца.

Применение рулевого механизма RBL (Германия) с интегрированным усилителем позволяет снизить прилагаемое усилие на рулевом колесе, увеличить грузоподъемность передней оси, сократить расходы на ТО. Комплектация системы рулевого механизма беззазорными наконечниками позволила уменьшить углы люфтов, что положительно отразилось на курсовой устойчивости и управляемости автомобилем.

Помимо модернизации агрегатов и механизмов новых моделей автомобиля Урал, были внесены изменения в конструктивные особенности рамы. Увеличена длина колесной базы стандартного автомобиля до 3800 мм, что расширяет возможности монтажа различного навесного оборудования. Также для длинобазовых автомобилей применяются цельные усилители рамы. Передний металлический бампер и металлические ступени подъема в кабину обеспечивают максимальный угол съезда и менее подвержены деформации в условиях сильного бездорожья. В стандартную комплектацию автомобиля входят держатели противооткатных упоры.

Проходимость

Седельный тягач отличается повышенной проходимостью. Эта спецтехника подходит для перевозки как по дорогам с твердым покрытием, так и по бездорожью любых грузов, включая объекты, имеющие значительные габариты.

Грузовик Урал 44202 не пасует перед любой местностью, он преодолеет любой маршрут, независимо от уровня его загрязненности, справится он и с вязкой грязью. Также он не отступит и перед неровностями рельефа. Отмечается, что машина не пасует даже перед водными преградами. Она способна перебраться через брод, глубина которого составляет до 0,7 метров. Наружный радиус поворота тягача составляет 11,6 метров.

Цена на спецтехнику существенно разниться с учетом того, о какой ее модели идет речь. В настоящее время обычный его можно приобрести за 250-300 тысяч рублей. Такая цена объясняется тем, что разновидность грузовика доступна только на вторичном рынке. В этом случае речь идет о машинах, имеющих уже довольно длительный срок службы.

Таким образом, Урал 44202 – это неприхотливый и производительный трудяга, превосходно подходящий под отечественное бездорожье. Этот автомобиль способен произвести перевозку груза по любой местности и не отступает перед полным отсутствием трассы, грязью и неровностями местности. Автомобиль весьма бюджетен и не требует трудоемкого и затратного обслуживания, при этом он отличается безусловно мощным мотором.

Хребет

На площадке Дмитровского автополигона красуются самосвал и седельный тягач — основа всей будущей линейки грузовиков, самые востребованные исполнения. Машины могут быть как с короткой, так и с длинной колесной базой, что дает возможность использовать их в коммунальных и фермерских хозяйствах, грузоперевозках, строительном бизнесе. Внешне Уралы 6×4 не отличаются от полноприводных машин, но это только на первый взгляд. Для дорожников разработали новую раму бутылочного типа шириной 950 мм спереди и 770 мм сзади. Конструкция получилась массивнее, нежели у полноприводных машин. Задние ведущие, а также передний неведущий мост с выраженным изгибом балки и мощным стабилизатором закупают у китайской компании Shaanxi Hande Axle: собственных разработок у компании пока нет.

Подвеска зависимая, на параболических рессорах, с так называемой «ушастой» балкой и мощным стабилизатором. Передняя ось рассчитана на нагрузку 7,5 тонны.

Угол поворота внутреннего колеса увеличен до 50 градусов. То есть по маневренности Урал сравним с бескапотным грузовиком.

Материалы по теме

Нагрузку на переднюю ось самосвала увеличили до шести с половиной тонн. Для сравнения: на полноприводной машине — 5–5,5 тонны. Тут все технические ухищрения завязаны на развесовку. Во‑первых, самосвальную платформу разработали специально для Уралов с колесной формулой 6×4, пол скошен под углом семь градусов, чтобы при загрузке сыпучий груз смещался вперед. Во‑вторых, гидроцилиндр подъема кузова установили не за кабиной, а по центру. Решение компромиссное, поскольку нагрузка на механизм подъема кузова возрастает, зато улучшается развесовка по осям.

При росте 190 см легко дотягиваюсь до ручки водительской двери, и она мягко открывается. Кабинный модуль Next един для всей линейки грузовиков «Группы ГАЗ», в которую входит и Урал. Качество сборки — на уровне иномарок, да и оснащение с эргономикой не подводят. Есть кондиционер, электростеклоподъемники, обогрев лобового стекла и зеркал, круиз-контроль, магнитола. И приятные мелочи вроде крючков для одежды, ниш для мелочевки и подстаканников.

Руль регулируется по углу наклона, а вместо «кочерги» коробки передач, которая торчит в полу у полноприводных машин, появился удобный джойстик с тросовым приводом управления трансмиссией. Такой уже есть у автобусов Вектор Next и ГАЗель Next.

1. Рама рассчитана на полную массу автомобиля 27,5 тонны. Лонжероны толщиной 8 мм и высотой 280 мм идут по всей длине. Производитель утверждает, что оптимальное расположение поперечин и усилителей повысило жесткость рамы на кручение в полтора раза.

2. Коробки передач ZF — производства СП «ЦФ Кама», что в Набережных Челнах. Самосвалу положена 9-ступенчатая механика ZF Ecomid 9S1310TO, тягачу — 16-ступенчатая ZF Ecomid 16S1820.

3. Кабина. Капот, крылья и облицовка радиатора сделаны из морозоустойчивого и ударопрочного пластика. Кабинный модуль Next един для всей линейки грузовиков «Группы ГАЗ».

4. Мосты — китайской компании Shaanxi Hande Axle. Конструктивно они ведут свою родословную от мостов известных компаний Steyr и MAN. Второй и третий мосты — ведущие, с бортовыми редукторами и блокировками межосевого и межколесного дифференциалов. Передаточное число главной передачи — 5,92. У самосвала передний мост (неведущий) конструктивно пока такой же, как у тягача.

5. Передняя подвеска — зависимая, на четырехлистовых рессорах, с передним стабилизатором поперечной устойчивости. Задняя — со стабилизатором поперечной устойчивости, а в рессоре девять листов. Допустимая нагрузка на тележку мостов — до 20 тонн.

6. Предлагается два мотора — ЯМЗ‑536 (328 л.с.) для самосвала и ЯМЗ‑653 (420 л.с.) для седельного тягача; система топливоподачи — Common Rail производства Bosch, адаптирована для работы на российском топливе. Ресурс обоих агрегатов — до 800 000 км. Межсервисный интервал — 20 000 км.

Объем кузова — 10 кубометров. За счет надстройки бортов объем увеличивается до 12 м³. Грузоподъемность самосвала — до 15,5 тонны.

Механизм подъема кузова расположен по центру рамы, а не спереди.

Это интересно: Технические характеристики модельного ряда пожарных автомобилей Урал — разбираем основательно

История семейства «Урал-4320»

Грузовик «Урал-375» не зря получил ироничное прозвище «Обжора». 50-70 литров высокооктанового бензина на 100 км пути – это очень много для массовой автомашины. Даже дешёвого и «казённого» бензина. Даже для многофункционального армейского автомобиля-«вездехода». Поэтому о замене на «Уралах» бензинового карбюраторного двигателя на более практичный– дизельный в Советском Союзе задумались ещё на рубеже 60-70х годов.

Однако от чёткого намерения до его конкретного воплощения в жизнь был пройден немалый путь: серийное производство семейства «Урал-4320» стартовало только в ноябре 1977 года. По решению Министерства автомобильной промышленности, разрабатывать и внедрять новый дизельный двигатель собственными силами миасского предприятия было признано нецелесообразными. Поэтому ремоторизацией «Уралов»: подбором подходящего двигателя и коробки передач, взаимной подгонкой силового агрегата и машины, – инженеры Уральского автозавода занимались вместе со специалистами флагмана советского моторостроения – Ярославского моторного завода.

«Урал-4320» «в своей стихии».

В течение 1970-1975 годов была проведена большая работа по испытанию новых образцов двигателей и КПП на опытных партиях грузовиков «Урал-375». Опытные партии прототипов, построенные в вариантах бортовых грузовиков и седельных тягачей, прошли многоэтапные испытания в 1973-1976 годах, и с февраля 1977 года начался этап подготовки конструкторской документации для серийного производства. Первые серийные автомобили с новым производственным индексом «Урал-4320» сошли с конвейера Уральского автозавода в ноябре 1977 года.

Но это ещё не было полной заменой «Урала-375»: «Обжора» ещё долгие годы продолжал выпускаться предприятием, параллельно с новой моделью. «Урал-4320» пробовали оснащать разными дизелями: для восьмицилиндрового «ЯМЗ-238» был даже предусмотрен более удлинённый моторный отсек, чем для шестицилиндрового «ЯМЗ-236», и для «КамАЗ-740». При этом машины с «ЯМЗ-236» можно было отличить от машин с «КамАЗ»овским двигателем по воздушному фильтру на правом крыле (из-за иной, более плотной компоновки моторного отсека). Начиная с 2000-го года, все «Уралы-4320» стали выпускаться с удлинённым моторным отсеком, вне зависимости от марки двигателя, который там установлен.

«Урал-4320» в Анголе (Юго-Западная Африка).

Регулярные заказы от Министерства обороны, постоянные поставки машин предприятиям нефтегазовой отрасли, хороший экспортный потенциал автомобиля способствовали тому, что уже менее чем через 10 лет после старта серийного производства – в 1986 году – количество выпущенных «Уралы-4320» перевалило за миллион единиц. К 4320-му семейству принадлежит также и облегчённый двуосный грузовик «Урал-43206», производство которого освоили в Миассе с 1996 года.

Осенью 2015 года на смену «Уралу-4320» пришёл в модельном ряде – его модернизированная версия, с оригинальным пластиковым оперением моторного отсека, с новым поколением современных кабин типа «ГАЗельНекст», и целым рядом усовершенствованных узлов и агрегатов. Ныне все гражданские версии «Урал-4320» для внутреннего гражданского рынка и частично для поставок силовым ведомствам заменены автомобилями семейства «Урал Некст».Но серия «Урал-М» (он же «Урал-4320») сохраняется специально для поставок на экспорт.

Технические характеристики

Размеры
Колесная база, мм	3525 + 1400
Длина, мм	7143
Ширина, мм	2500
Высота, мм	2740
Радиус поворота наружный, м	11,6
Весовые характеристики
Нагрузка на ССУ, кг	8100 (7600*) / 5500
Распределение полной массы седельного тягача Урал, кг	на передний мост	5005 (4975**)
на заднюю тележку	11715 (11245**)
Распределение снаряженной массы седельного тягача, кг	на передний мост	4570
на заднюю тележку	3750
Допустимая полная масса автопоезда, кг	27720 (30620*) / 21120
Масса буксируемого полуприцепа, кг	19100 (22000*) / 12500
Двигатель

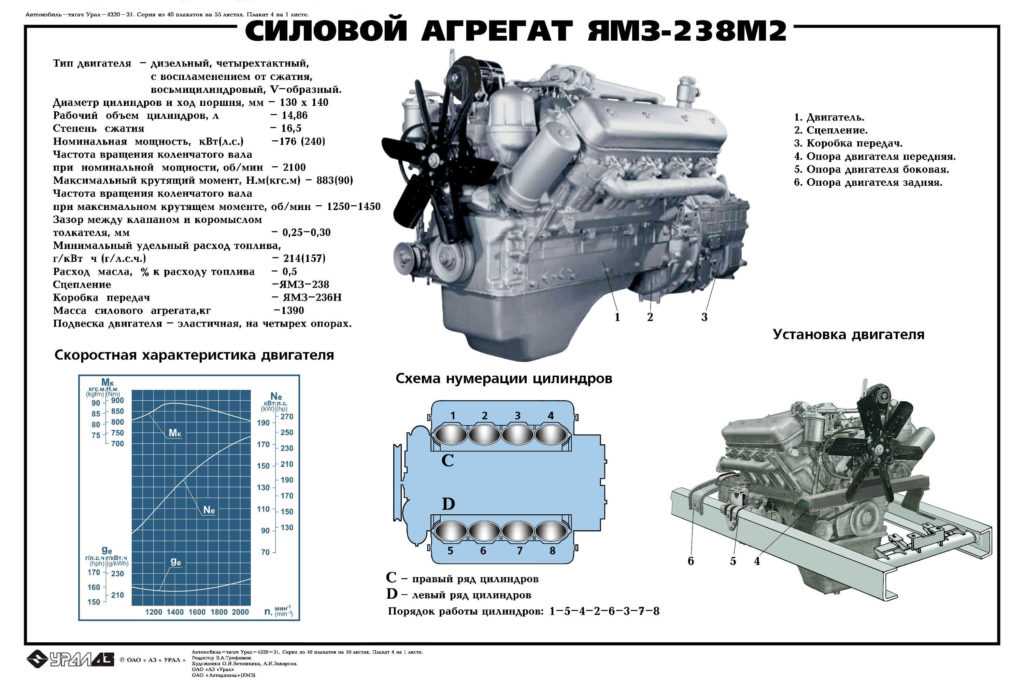

Двигатель	ЯМЗ-238М2
Номинальная мощность двигателя, кВт (л.с.)	176 (240)
Максимальный крутящий момент, Н·м (кгс·м)	883 (90)
Рабочий объем двигателя, л	14,86
Тип двигателя	дизельный
Число и расположение цилиндров	V8
Соответствие экологическим требованиям	Евро 0
Подвеска
Передняя подвеска	зависимая на двух продольных полуэллиптических рессорах, работающих совместно с гидравлическими телескопическими амортизаторами двухстороннего действия
Задняя подвеска	зависимая на двух полуэллиптических рессорах и подрессорниках, работающих совместно с гидравлическими телескопическими амортизаторами двухстороннего действия
Трансмиссия
Коробка передач	ЯМЗ-236У,механич.,5-ти ступ.
Раздаточная коробка	механическая, двухступенчатая с блокируемым межосевым дифференциалом
Шины
Размерность шин	1200×500-508 мод. ИД-П284 или 390/95R20 147J мод. О-65 или 12,00R20 мод. У-4,12,00R20 мод. У-4,ИД-304
Общие характеристики
Кабина	2-дверная
Число мест в кабине, включая место водителя	3
Напряжение бортовой электросети, В	24
Емкость топливных баков, л	300
Колесная формула	6×6.1
Расход топлива
Контрольный расход топлива при скорости 60 км/ч,л/100 км	46
Скорость
Максимальная скорость при полной массе автомобиля, км/ч	при I гл.передачи=6,7	75
при I гл.передачи=7,32	70

Примечания:

* при эксплуатации по дорогам 1-4 категории.
** при эксплуатации с полуприцепом мод. 9516.
Размеры по высоте указаны для автомобиля при снаряженной массе в транспортном положении.
Габаритная ширина указана без учета зеркал заднего вида.
Контрольный расход топлива не является эксплуатационной нормой.
С 01.12.2002ОАО «Автомобильный завод «Урал» выпускает автомобили и шасси с двигателями, отвечающими нормам экологичности не ниже Евро I, кроме автомобилей и шасси, предназначенных для поставки Министерству обороны.

Двигатель

Последние версии Урал 4320 комплектуются несколькими вариантами V-образных дизельных двигателей производства Ярославского моторного завода. Наибольшее распространение получили следующие модели:

ЯМ3-236НЕ2: рабочий объем – 11,15 л, номинальная мощность – 230 л.с., максимальный крутящий момент – 882 Нм, количество цилиндров – 6;
ЯМ3-236БЕ: рабочий объем – 11,15 л, номинальная мощность – 250 л.с., максимальный крутящий момент – 1078 Нм; количество цилиндров – 6;
ЯМ3-238: рабочий объем – 14,86 л, номинальная мощность – 240 л.с., максимальный крутящий момент – 882 Нм; количество цилиндров – 8;

Данные агрегаты имели жидкостное охлаждение. Система питания – механический рядный ТНВД.

Под заказ устанавливается агрегат ЯМЗ-7601 (номинальная мощность – 300 л.с.).

Это интересно: Технические характеристики и модификации грузового автомобиля урал-5557: излагаем суть

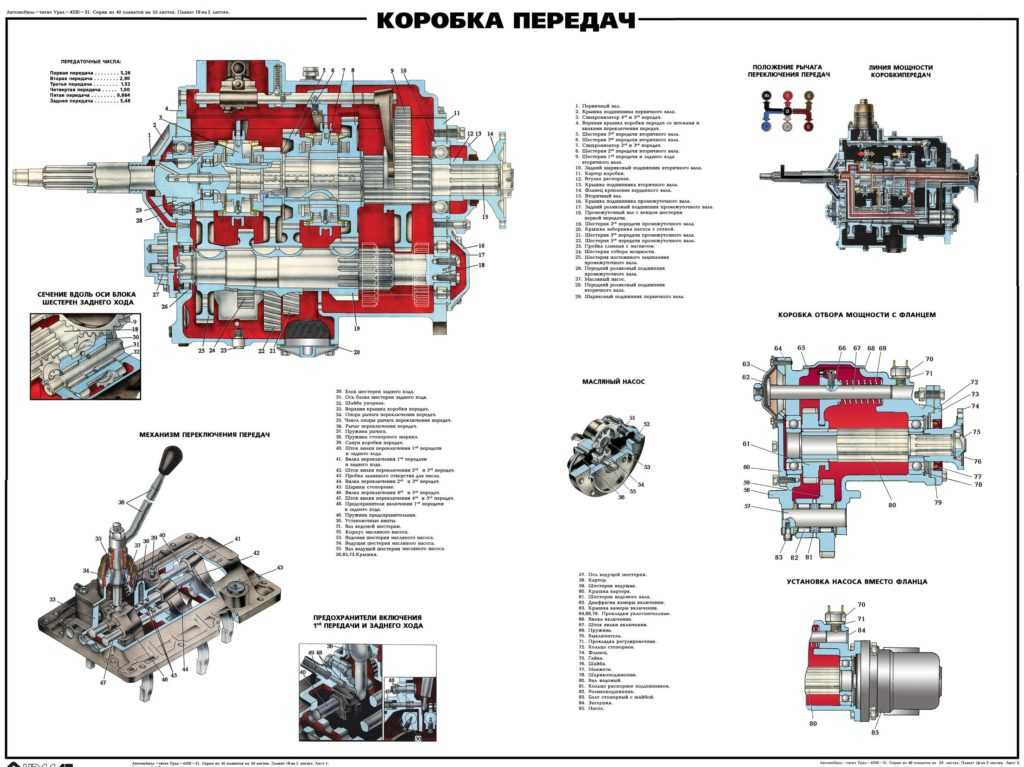

Коробка передач

Коробка передач может быть либо механической 5-ступенчатой производства Ярославского моторного завода или ручной трансмиссией с девятью ступенями от ZF.

Шасси

Шасси седельного тягача имеет в качестве своей основы клепаную раму. Этот каркас образован несколькими продольными брусами (лонжеронами), изготовленные посредством штамповки и соединенных друг с другом с помощью поперечин.

Передняя подвеска у грузовика зависимая, имеющая два рычага полуэллиптической формы, оснащенных гидравлическими амортизаторами. Задняя подвеска имеет балансирное строение и снабжена реактивными штангами.

Проходимость

Новинка в дорожном семействе «Урал Next 6х4» – самосвал-«сельхозник»

Линейка дорожных «Уралов» с кабиной Next (серийно производится с конца 2021 года) пополнилась универсальным самосвалом для сельскохозяйственной отрасли – новинку выпустил завод специальной и прицепной техники «МегаТрон» из Набережных Челнов.

Фактически это облегченный самосвал-зерновоз полной массой 25.000 кг, который может также использоваться для перевозки и других сельскохозяйственных грузов. Платформа разгружается на обе боковые стороны (угол подъема – до 45°), а также назад (до 30°). Подъем кузова осуществляется при помощи одного гидроцилиндра HYVA (Нидерланды).

Боковые борта платформы разделены на два уровня. Для предотвращения попадания сыпучего груза под машину нижний борт имеет нижнюю навеску. Запорные механизмы в стандартной комплектации механические, открываются и закрываются вручную. Но опционально возможно оснащение гидравлическим запиранием. Также для комфортного обслуживания на платформу установлена площадка, которая помогает с легкостью размотать или убрать тент.

В качестве базы для зерновоза применено шасси «Урал 73945» с колесной формулой 6х4. Двигатель – 328-сильный ЯМЗ-536 (Евро-5). Коробка передач – 9-ступенчатая механическая ZF-9S1515 T0. В стандартную комплектацию включены: мультимедийная 2DIN-аудиосистема; электростеклоподъемники; сиденье водителя на пневмоподвеске; круиз-контроль; электрообогрев зеркал и лобового стекла; центральный замок; тахограф; гидровывод для работы с самосвальным прицепом. Спальное место не предусмотрено. Кондиционер – дополнительная опция.

Зерновоз будет предлагаться в двух вариантах колесной базы: 4905+1440 мм (модификация 4590U1) и 5445+1440 мм (4590U3). Соответственно самосвалы будут отличаться длиной, массой и объемом платформы, а также максимальной грузоподъемностью.

Модификация 4590U1 имеет снаряженную массу 11.640 кг и может перевозить 13.285 кг груза. При этом полная масса распределяется следующим образом: 7000 кг – на переднюю ось, 18.000 кг – на заднюю тележку. Габаритные размеры самосвала: длина – 9114 мм, ширина – 2550 мм, высота – 3173 мм. Внутренние размеры платформы: 5500x2340x1500 мм. Масса – 3300 кг. Объем – 19,3 м3 (при этом при перевозке зерна с учетом его плотности 800 кг/м3, грузить рекомендуется только 16 м3).

Модификация 4590U3 длиннее на 862 мм, а ее снаряженный вес на 760 кг больше. Поэтому грузоподъемность зерновоза меньше и составляет 12.525 кг. Платформа не только длиннее на 640 мм, но и на 100 мм выше, поэтому ее полезный объем больше – 22,9 м3. Однако зерна разрешается перевозить не более 16 «кубов», дабы не превысить допустимую полную массу автомобиля (25.000 кг).

Оба зерновоза «Урал Next» могут работать в составе автопоездов с двух- или трехосными самосвальными прицепами, которые также выпускает . Двухосник рассчитан на полную массу 21.000 кг и имеет грузоподъемность 13.870 кг. Полная масса трехосника – 27.000 кг, грузоподъемность – 19.500 кг.

Отметим, что Минский автозавод специально для российского рынка еще два года назад разработал свою облегченную модель зерновоза с технически допустимой общей массой 25.000 кг, которая может передвигаться практически по всем дорогам без специального разрешения, – это МАЗ-65012J.

Минский самосвал оснащен 400-сильным двигателем Weichai Power («МАЗ-Вейчай») WP10H400E50 и механической 12-ступенчатой коробкой передач Fast Gear 12JS200TA. Платформа с разгрузкой на две боковые стороны имеет объем 20 м3. Тент платформы – с механизмом сворачивания; на глухом заднем борту имеется откидная площадка с лестницей. Грузоподъемность зерновоза – 12.700 кг. Кабина большая, с одним спальным местом.

МАЗ-65012J может буксировать трехосный самосвальный прицеп МАЗ-856103-022 полной массой 21.500 кг (его грузоподъемность – 15.000 кг).

Модельный ряд

На данный момент различают несколько модельных серий производства «Урал»:

Семейство «Некст»

Тягач Некст 44202-5311-74Е5 предназначается для буксирования полуприцепов в числе автопоезда на всех местностях и типах дорог.

Детальная информация видна на видео:

Технические характеристики современного седельного тягача «Урал-Некст»:

Колесная формула 6 × 6.
Max. нагружение на ССУ до 12 тонн.
Снаряженная масса – 8 195 кг.
Полный вес буксируемого прицепа до 29 тонн.
Распределение полного веса: на переднюю ось – 5,3 т, на заднюю – 16 т.
Дизельный двигатель ЯМЗ-53613-10 с мощностью 312 л. с.
2 топливных бака 180 + 300 литров.
Механический, девятиступенчатый тип коробки передач.
Тормозная система пневматического типа.

«Урал-63704»

Модель «Урал-63704» оборудуется новейшим образцом бескапотной кабины с усовершенствованными эргономическими характеристиками. Допускается эксплуатация на всех видах дорог и участков местности.

Седельный тягач «Урал-63704» обладает параметрами:

Нагружение на ССУ до 21,5 т.
Снаряженный вес – 11,25 т.
Полный вес – 33,4 т.
Двигатель ЯМЗ-650 с мощностью – 412 л. с.
Шестнадцатиступенчатая механическая КПП.
Механическая раздаточная коробка 2-ступенчатая с блокируемым цилиндрическим межосевым дифференциалом.
Пневматическая трехконтурная тормозная система.
Двухместная кабина с одним спальником.
Топливный бак объемом 500 литров.

Детальная информация видна на видео:

«Урал-4320»

Модель 4320 является техникой двойного назначения, в основном применяется в вооруженных силах РФ, но встречаются случаи использования в других сферах.

Обладает рядом следующих параметров:

Колесная формула 6 × 6.
Снаряженный вес – 8,05 т.
Полный – 15,205 т.
Развивает скорость до 85 км/час.
Двигатель ЯМ3-236НЕ2, ЯМ3-236БЕ или ЯМ3-238, с мощностью от 230 до 250 л. с.

«Урал-542301»

«Урал-542301» предназначается для эксплуатации на любом типе местности и дорог при колебании температуры от -45 до +40 градусов.

ТТХ:

Колесная формула 8 × 8.
Нагружение на ССУ до 10 т.
Снаряженный вес – 11,2 т.
Полный – 37,22 т.
Девятиступенчатая механическая КПП.
Механическая раздаточная коробка – 2-ступенчатая.
Двигатель ЯМЗ-238Б с мощностью 300 л. с.
Рулевое управление с гидроусилителем.
Три топливных бака: 60 + 210 + 300 литров.

Другие модели

Урал 44202-0311-41.

К остальным видам продукции «Урал» относятся:

44202-0311-41. Оснащен колесной формулой 6 × 6, цельнометаллической кабиной, рассчитанной на три места и оборудованной качественной шумоизоляцией, системой отопления и вентиляции.
44202-0311-60Е5. Оснащается колесной формулой 6 × 6, двумя баками под топливо: 180 + 300 литров, выдерживает нагрузку на ССУ до 11 тонн.
44202-3511-82. Снаряженный вес – 8,545 тонн, полный – 38, нагрузка на ССУ до 10 000 кг, имеет один топливный бак объемом 300 литров.
44202-3511-82Е5. Снаряженный вес – 8,97 тонн, полный – 21,12, нагрузка на ССУ – 12 т, двигатель ЯМЗ-53613-10, мощность 312 л. с.
Ural 6464. Оборудован кабиной с двумя спальниками, двигателем ЯМЗ-7511, шестнадцатиступенчатой коробкой передач, колесной формулой 6 × 4, баком под топливо – 650 литров.
633913. Оборудован мощным двигателем – 380 л. с., колесной формулой 6 × 4, полный вес – 38,5 тонн, механический тип КПП.

Обратите внимание! Качественные запчасти стоит выбирать из каталога официальных поставщиков или дилеров
