Технические характеристики трактора юмз-6

Основные характеристики тракторной техники

Производство тракторов было налажено в Днепропетровске (сейчас город Днепр, Украина) в 1996 году. Основой для технических характеристик трактора ЮМЗ-6КЛ послужил образ серии МТЗ-5. Учитывая то, что производственные мощности завода в далёких 60-х годах прошлого столетия были направлены на оборонную отрасль, удалось максимально реализовать технические решения, обеспечивающие надёжность и прочность тракторной техники нового поколения.

Для оборонного завода были приемлемы правила военной приёмки, и это не обошло стороной трактор ЮМЗ-6, который сразу закрепил за собой славу «неубиваемой техники». Для достоверности фактов можно привести следующие цифры: первое производство техники было начато в 1966 году, а ровно через 2 года завод получил заказ на выпуск 100 тысяч единиц. При этом компоновка трактора выглядела вполне классической – основная полурама машины, где был расположен механизм переднего моста, а также четырёхтактный мотор. В задней части машины была размещена рабочая кабина оператора техники.

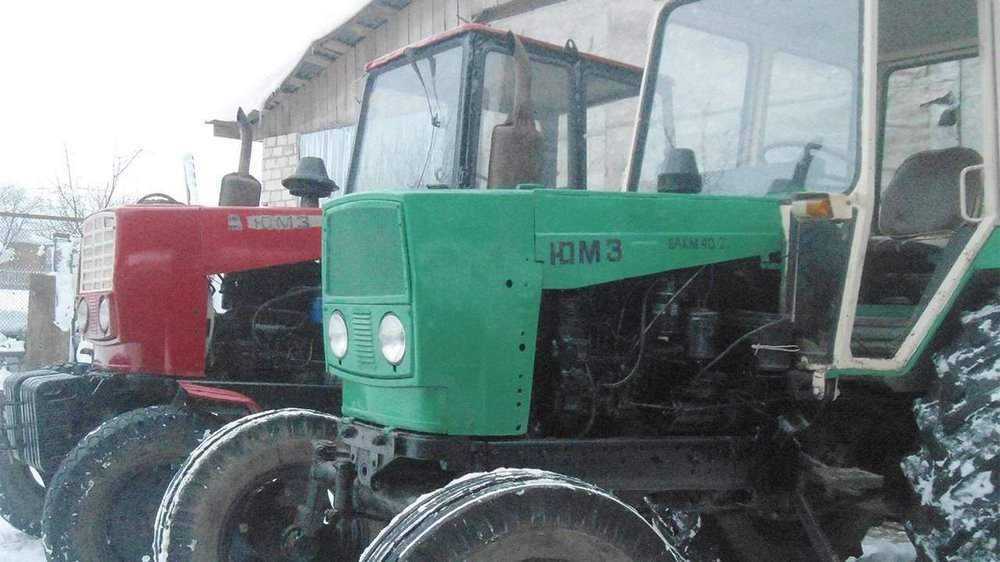

Агрегат был максимально приспособлен к работе в низкотемпературных условиях, несмотря на то, что были выявлены неисправности гидроусилителя руля трактора ЮМЗ-6 АКЛ. Техника отлично заводилась при температуре -40С, не было сбоев в работе при температуре +40С. Первоначально производитель решил сделать единую клиентоориентированность продукции – на сельхозпроизводителя. Чуть позже стало ясно, что агрегатная техника понадобится строителям, коммунальщикам, производственникам на предприятии. Дополнительное и навесное оборудование позволило расширить технические возможности тракторной техники, достаточно упомянуть плуг серии ППО 8-40, который увеличил работоспособность машины в сотни раз в сравнении с ручным трудом.

ЮМЗ-6КЛ с отвалом и ковшом

Технические характеристики трактора ЮМЗ

Параметр	Значение
Тяговый класс машины	1,4
Скорость передвижения	От 2,1 до 24,5 км в час
Тип двигателя	Д-65 Н
Объем мотора	4,94 литра
Мощность мотора	60 л.с.
Длина	4065 мм
Ширина	1884 мм
Высота	2730 мм
Вес машины	3400 кг
Агротехнический просвет	650 мм
Управление рулевое	Гидрообъёмное, допускается по заказу механическое управление
Тормозная система	Сухие, диски, привод выполнен на задний тип колёс
Шины передние	Формула 9 х 20
Шины задние	Формула 15 х 38
Электрооборудование	12 Вольт
Давление в системах	14 МПа
Количество передач	5+1
Расходная часть топлива	3,8 литра в час
Объем бака для топлива	90 литров
Объем для системы охлаждения	29 литров
Ресурс до ремонта моточасов	12 000 часов

По заказу производится комплектация шинами размером 9,5-42. Возможно исполнение на полугусеничном ходу. Внедрён предпусковой подогреватель, имеется утеплительный чехол. Для сцепного веса допускается увеличение механических характеристик.

Дополнительная комплектация трактора предусматривает следующие компоненты:

• Уширитель для крыльев задних колёс.
• Опция ТСУ-2.
• Внедрение балластного груза.
• Использование сменных хвостовиков.
• ВОМ.
• Внедрение разрывных муфт.
• Удлинительные соединения ВОМ.
• Использование выносных гидроцилиндров.
• Применение ходоуменьшителя типа СН-5А.
• Электростартер.
• Пусковой режим запуска машины.

Устройство

Двигатель

Дизельный двигатель одной из двух моделей (на 60 или 62 лошадиных силы) с четырьмя цилиндрами, расположенными в ряд, не имеет турбонаддува. Для его запуска может использоваться либо пусковой двигатель, либо электрический стартер (это зависело от варианта исполнения двигателя).

Трансмиссия

Тип трансмиссии у этой модели – механический, на девять скоростей. Для управления редуктором приводов агрегата и коробкой передач (пятиступенчатой, с подвижными шестеренками) применяется один рычаг. Колонку руля можно регулировать как по высоте (бесступенчато), так и поворачивая ее (имеется четыре фиксированных положения). Управляется рулем осуществляется с помощью гидроусилителя.

Ходовая часть

Колеса, расположенные сзади, управляются жесткой подвеской с блокировкой дифференциала механическим способом. У передних колес (через которые осуществляется поворот) имеется портальная жесткая подвеска. Торможение производится дисковыми сухими тормозами. Колея у задних колес меняется плавно. На задней стенки КПП и заднего моста имеется специальный кронштейн, предназначенный для закрепления навесного оборудования перед трактором (фронтальная навеска). Схема КПП трактора ЮМЗ-6

1 – вал первичный; 2 – стяжной болт; 3 – шестерня ведущая; 4 – прижимные пластины; 5, 31 – стаканы; 6 – валик промежуточный; 7 – регулировочная прокладка; 8 – шарикоподшипник; 9 – шестерня включения второй и четвертой передач; 10 – валики переключения передач; 11 – фиксатор валика переключения; 12 – блокировочный валик; 13 – фиксатор блокировочного валика; 14 – тяга; 15 – кулиса; 16 – включатель; 17 – упор; 18 – ось; 19 – рычаг включения блокировки муфты привода ВОМ; 20 – качалка; 21 – подпружиненная защелка; 22 – стойка; 23 – рычаг переключения передач; 24 – болт; 25 – корпус колонки переключения передач; 26 – вилка; 27 – упор рычага; 28 – шестерня включения первой передачи и передачи заднего хода; 29 – вторичный вал; 30 – роликоподшипник; 32 – шестерня включения третьей и пятой передач; 33 – круглая гайка; 34 – ведущая шестерня заднего хода; 35 – ведущая шестерня первой передачи; 36 – ведущая шестерня третьей передачи; 37 – промежуточный вал; 38 – ведущая шестерня четвертой и пятой передач; 39 – ведущая шестерня второй передачи; 40 – упорное кольцо; 41 – пробка для слива масла; 42 – шестерня постоянного зацепления; 43 – корпус коробки передач; 44 – вал привода ВОМ.

Неисправности ЮМЗ-6

Несомненными преимуществами трактора стали надежность, неприхотливость и значительный ресурс. При соблюдении условий эксплуатации и своевременном техническом обслуживании трактор мог бесперебойно работать долгие годы без необходимости проведения капитального ремонта. Так ресурс двигателя до капремонта был установлен в размере 10 тысяч моточасов. Ресурс машины, установленный заводом-изготовителем, составлял 10 лет, однако и сегодня, когда трактор уже давно снят с производства, на сельскохозяйственных и промышленных предприятиях можно встретить немало машин, многократно превысивших установленный ресурс.

К числу проблемных узлов относится сцепление, зачастую отказывающее из-за ускоренного износа фрикционных накладок, возникающего вследствие повышенных нагрузок на ЮМЗ-6.

Другой часто возникающей неисправностью является износ и прогорание форсунок топливной системы, что приводит к сбоям впрыска топлива.

Не отличается надежностью и гидроусилитель руля. Проблемы здесь возникают вследствие поломок насосной системы и разрушения клапана распределения гидроусилителя.

Во избежание возникновения серьезных поломок, требующих дорогого ремонта, рекомендуется своевременно и качественно проводить регулировку клапанов и сцепления, а также производить замены неисправных и прогоревших форсунок топливной системы.

Запасные части и ремонтные комплекты трактора представлены на рынке в достаточном количестве. Стоимость запчастей невелика, что позволяет без проблем и существенных затрат производить ремонт любой сложности.

Особенности эксплуатации

Промышленная и сельхозтехника ЮМЗ 6 долгие годы славится надежностью и качеством. И сейчас на предприятиях часто встречается техника первых выпусков. Простота конструкции позволяет ремонтировать и обслуживать технику в гаражных условиях. Запасные части и расходники для замены можно заказать по каталогу запчастей ЮМЗ 6, имеющемся в сети.

Несмотря на высокие показатели ТТХ, машины имеют несколько недостатков:

1. Поломка шестереночного насоса гидроусилителя, который подает рабочую жидкость.
2. Из-за постоянных нагрузок, происходит износ накладок сцепления фрикционных.
3. При редкой замене масла в моторе происходит выработка в блоке цилиндров.
4. Из-за не исправности топливной аппаратуры замечены поломки форсунок.
5. Неисправность механизма ГРМ.
6. Плохой запуск дизеля, особенно в зимнее время.

Своевременное устранение неисправностей позволит избежать продлит срок эксплуатации машины. Даже сегодня, после прекращения выпуска агрегата, купить трактор ЮМЗ 6 в хорошем состоянии не составит труда. Техника, выпущенная на Днепропетровском машиностроительном заводе, остается популярной и пользуется спросом у покупателей.

Читайте далее:

Трактор МТЗ 92 п

Трактор Кировец: каталог запчастей К 744Р2

Технические характеристики МТЗ 82

Трактор ХТЗ 7: описание и характеристики

Тракторы ВТЗ: Владимирский тракторный завод

Устройство

Основой машины «ЮМЗ» является каркас, состоящий из лонжеронов и поперечной балки. Передняя часть оборудована мостом с колёсами малого диаметра. Их управление осуществляется посредством цапф. Сзади трактора смонтирован привод на ведущий мост. Для обеспечения хорошей проходимости на машине установлены шины пониженного давления. Трактор оснащён следующими комплексами:

• раздельной гидравлической системой;
• электрическим оборудованием, рассчитанным на сеть 12 вольт;
• системой подачи воздуха;
• механизмом, обеспечивающим работу оборудования для задней навески.

На рулевом устройстве установлен гидроусилитель, обеспечивающий комфортное управление агрегатом. Тормозная система представлена механизмами колодочного и дискового типа.

Габаритные размеры

ЮМЗ-6 – среднеразмерный универсальный трактор:

Длина	4.165 м. с навеской
	3.69 м. без навески
Ширина	1.884 м.
Высота трактора	2.66 м. по крыше
	2.86 м. по глушителю
Колесная база	2.45 мю
Клиренс	45 см.
Сколько весит трактор ЮМЗ 6	3.35 т. – чистая масса, без учета технических жидкостей
	3.89 т. — эксплуатационная
	6 т – допустимый вес прицепа трактора ЮМЗ
	1.15 т. – допустимый вес доп., оборудования
Скорость движения	До 24.5 км/ч.

Приведены основные характеристики, способные несколько меняться в зависимости от конкретной модификации. Все модели трактора имеют продуманную развесовку, благодаря которой машины проходимы и весьма маневренны. ЮМЗ-6 можно использовать на ограниченных пространствах – лесных полянах., в промышленных и сельскохозяйственных строениях, и т. д.

По весу трактора серии ЮМЗ 6 аналогичны (в базовых комплектациях).

Кабина

Типичный вид кабины ЮМЗ-6:

Она отличается надежностью и простотой, при достаточном комфорте управления и информативности приборной панели. Панорамное остекление обеспечивает трактористу хороший обзор, а резиновые амортизаторы предохраняют от вибрации.

Кабина трактора содержит:

• регулируемое по уровню высоты, подпружиненное кресло;
• колонку рулевого управления;
• контрольные рычаги;
• педали торможения и сцепления;
• панель приборов, включающую датчики давления пневматики и масла, спидометр, индикаторы тока в бортовой сети.

Для удобства механизатора предусмотрена система отопления, имеется также ящик для аптечки, в стандартную комплектацию трактора входит термос.

Навесное оборудование

К ЮМЗ-6 разработано множество позиций навесного оснащения под различные цели – насчитывается 258 вариантов возможного «обвеса». Основные типы «обвеса»:

• плуги, бороны, культиваторы, прочие варианты сельскохозяйственных приспособлений;
• компрессоры, аппараты для сварки, иная техника общего назначения;
• прицепы;
• землеройное оборудование, и пр.

Вариант экскаватора на основе машины ЮМЗ. Трактор ЮМЗ 6 экскаватор может весить до 3.9 т. в зависимости от комплекта:

Оборудование (кроме бульдозерного ковша) монтируется на заднюю навеску (помимо некоторых образцов промышленной версии ЮМЗ-6К, о которой будет сказано далее). Механизм навески трактора оснащен приводом с гидроцилиндром, благодаря чему возможно перемещение навесных агрегатов по вертикальной оси. А функционирование самих агрегатов обеспечивается передачей крутящего момента через ВОМ и дополнительными устройствами подключения пневмо-, гидро- и электрооборудования к бортовым сетям трактора.

Навеска сконструирована так, что тракторист может самостоятельно подключить устройства и оперировать ими. В этом помогает тягово-сцепное устройство СА-1, управляемое пультом в кабине оператора. Благодаря этому вырастает производительность работы и отпадает нужда в помощниках.

История создания и описание агрегата

Впервые ЮМЗ 6 увидел мир в 1966 г. Серийный выпуск начат в 1970. За 2 года производства завод изготовитель трактора ЮМЗ произвел более 100 000 экземпляров. Модельный ряд ЮМЗ 6 создавалась по образцу самоходного агрегата белорусского тракторного завода МТЗ-5, ежегодно усложняемой конструкторами. Расшифровка ЮМЗ – это аббревиатура от названия Южного Машиностроительного Завода. Инженеры оснащали агрегат упрощенными техузлами, что позволяло производить обслуживание спецтехники в колхозном гараже. В результате ЮМЗ 6 признали надежнейшим и простейшим тягачем в СССР, который разрабатывался для основных работ и применялся на стройке, для сельскохозяйственных нужд, коммунальных служб и промышленных сфер.

Агрегат производился до 2001 года, позже был признан устаревшим и снят с производства. Завод перевели на выпуск осовремененных моделей спецтехники. Старые экземпляры ЮМЗ 6 не теряют популярности во многих странах, они незаменимы на полевых работах и в других отраслях.

Модификации

За 30 с лишним лет на Днепропетровском машзаводе, где выпускают трактор ЮМЗ, были созданы 4 модификации самоходных машин по базовой модели:

1. ЮМЗ 6Л/ 6М – 1 выпуск, отличительная черта – форма радиаторной решетки и круглые фары, похожи на МТЗ – 5.
2. ЮМЗ 6АЛ/6АМ – имеет особенную прямоугольную форму капота, изменившуюся консоль. Установка рулевого редуктора, регулируемого по наклону и высоте, полностью усовершенствованного тормозного механизма.
3. ЮМЗ 6 КЛ/6 КМ – модель производилась для промышленных целей. Заднее навесное устройство заменили лопата-отвал и ковш-рыхлитель. Улучшился вид из кабины. Устаревшую серию 6Л заменили на 6К, которая была названа базовой моделью и выпускалась с задним навесным устройством для работы в колхозах. Фото трактора ЮМЗ всех модификаций можно посмотреть в сети.
4. ЮМЗ 6АКЛ/6 АКМ – выпуск начался в 1978. Изменился дизайн кабины, был установлен позитивный и силовой регулятор, усовершенствовалась гидравлика.

Буква «Л» обозначает, что силовая установка запускалась с помощью специального маломощного пускового двигателя. «М» — двигатель заводится с помощью электростартера. Буква «К» означает, что кабина имеет увеличенные габариты.

Трактор ЮМЗ-8040 – технические характеристики агрегата

Этот компактный колесный трактор от бренда ЮМЗ нашел широкое применение в аграрном секторе, лесозаготовительной промышленности и строительстве. При необходимости агрегат можно оборудовать малогабаритным ковшом, что дает возможность использовать его на открытых и закрытых складах различных предприятий,

В сельском хозяйстве этот представитель модельного ряда ЮМЗ активно эксплуатируется в целях вспашки почвы и подъема целины, предпосевной подготовки грунта, окучивания, боронования и посева участков, сбора и перевозки урожая, а также распределения удобрений, скашивания травы, подготовки и перевозки тюков с сеном. Более детально о возможностях трактора ЮМЗ-8040 расскажет видео.

Несмотря на скромные габариты, трактор обладает довольно высокой грузоподъемностью, которая составляет 2,5 т. В конструкцию модели вложен мотор марки Д-243-436 рабочим объемом 4,75 л, который способен раскручивать коленчатый вал до скорости 2200 об/мин. Скромный расход горючего и неприхотливость к качеству топлива делают эту модель от бренда ЮМЗ довольно популярной среди владельцев небольших и крупных угодий.

В комплектацию трактора входит механическая коробка переключения передач, которой также оснащен популярный в народе трактор К-700. Применение надежных запчастей при разработке этой КПП свело к минимуму поломки механизма и упростило его ремонт своими руками.

Простая конструкция трактора позволяет его владельцу самостоятельно осуществить любые виды обслуживания техники. При необходимости фермером может быть выполнена настройка карбюратора, регулировка клапанов трактора ЮМЗ и другие виды работ.

Основные заводские параметры трактора включают:

• максимальная мощность – 83 л. с.;
• емкость топливного резервуара – 115 л;
• расход горючего – 4,1 л;
• количество скоростей – 9 передних/3 задние;
• скорость передвижения – в диапазонах 2–33 км/ч.;
• вес – 4,1 т.

Этот трактор оборудуется небольшой удобной кабиной с рулевым управлением, рычагами переключения основных механизмов, удобным сиденьем, а также система обогрева и вентиляции. Широкий радиус обзора с водительского места позволяет более тщательно контролировать процесс выполнения работ.

Разработка и выпуск

Трактора ЮМЗ — это универсальные колесные машины, выполнявшие сельскохозяйственные и транспортные работы. Разработчиком тракторов являлся Южный машиностроительный завод известный также как завод им. Л. И. Брежнева. Предприятие выпускало не только трактора.

Основным объектом производства завода были ракеты, ракетные двигатели, а также другая наукоемкая продукция, на разработку и производство которой были брошены силы конструкторов, механиков и инженеров еще советского на то время государства. Другие названия ЮМЗ — «Южмаш», «ДАЗ» (Днепропетровский автомобильный завод). По мнению, сложившемуся за годы существования тракторов производства ЮМЗ, эти машины считались лучшими в Украине и в близлежащих государствах. Трактора ЮМЗ поставлялись в страны Прибалтики, Россию, Казахстан, Узбекистан и Польшу. Некоторая часть техники даже экспортировалась за рубеж, например, на Кубу, в Китай и Японию. Спустя два года с момента выхода первого ЮМЗ 6, было выпущено уже 100 тысяч экземпляров данной техники.

Старт производства начался с того, что в начале 60-х годов прошлого века была запущена линия выпуска тракторов МТЗ-5ЛС. Их производил Минский тракторный завод совместно с украинскими инженерами и механиками. Маркировка техники сохранилась, и трактора, сошедшие с конвейера МТЗ, стали известны как «Беларусь».

Позднее, после создания собственной тракторной машины от Южмаш, продолжался выпуск и экспорт уже известной «Беларуси». В конце 70-х, наконец, появилась торговая марка «ЮМЗ», машины, со знаком которой теперь можно купить на ходу и в хорошем состоянии по всей стране.

Тракторные машины от ЮМЗ считались в те годы лучшими и получили о. Также, они не раз признавались лучшей сельскохозяйственной машиной года. Эта техника отличалась высоким моторесурсом, ведь базой производства было оборонное предприятие с лучшими специалистами, материалами и самыми последними техническими разработками.

https://youtube.com/watch?v=s28PxM89i74

Как Отрегулировать Сцепление На Юмз 6 Видео

Тракторы Беларус МТЗ-80, МТЗ-82, МТЗ-82.1, МТЗ-1221, 1523, МТЗ-892, ЮМЗ, Т-40. Сельхозтехника: плуги, культиваторы, мотоблоки, косилки, сеялки

Устройство, запчасти и аксессуары

ВЛИЯНИЕ ТРАКТОРА

МТЗ ТРАКТОР РЕГУЛЯТОРЫ _

ДИЗЕЛЬНЫЕ ДВИГАТЕЛИ _

КАТАЛОГ запасных частей МТЗ _

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТРАКТОРОВ _

СПЕЦИАЛЬНОЕ ОБОРУДОВАНИЕ НА ОСНОВЕ МТЗ И ПРИКЛАДНОГО ОБОРУДОВАНИЯ _

Сельскохозяйственная техника и оборудование _

Сцепные тракторы УМЗ, УМЗ-6 и их регулирование

Сцепное устройство трактора ЮМЗ

Трактор сцепления ЮМЗ. двухзаходный (основной и ВОМ). Два ведомых диска с фрикционными накладками отличаются по размеру ступицы.

Муфта ЮМЗ имеет ведомый диск 10 (фиг. 1), который установлен на пазах вала 6, который проходит через трубчатый вал 18 и передает вращение на коробку, а ведомый диск 12 муфты вала отбора мощности. , на пазах трубчатого вала 18.

Рис. 1. Муфта ЮМЗ (привод ВОМ)

14. диск поддержки; 15 трубчатый вал; 19. коробка отбора мощности привода;

Рис. 2. Сцепное устройство трактора ЮМЗ (механизм управления)

1. корпус сцепления; 2-маховик; 3. тяга; 4, 5. пружины; 6. вал: 7. подшипник; 8. игольчатый подшипник; 9. упорный выпускной рукав; 10. ведомый диск; 11 и 13. передние и задние упорные колеса; 12 рычаг сжатия; 16. расслоение тела; 17. расслоение для расслоения; 18,20. прокладка; 21. Вилочный ролик; 22. рычаг; 23. ведущий палец нажимных дисков; 24. упрямый болт; 25. весна; 26. Акцент; 27. рычаг блокировки ролика; 28. стопорный ролик; 29 и 32. тяга; 30. педаль; 31. рычаг сервопривода; 33. защелка; 34. защелка педали

Зазор между упорными болтами и передним диском, который обеспечивает давление, гарантирующее, что головка отключается без отсоединения приводной муфты VOM. Муфта ЮМЗ регулируется в следующем порядке: Обороты педали сцепления UMZ устанавливаются в пределах 305 мм в зависимости от длины тяги. Чтобы увеличить свободное движение, тягу следует увеличить, чтобы уменьшить. порез.

Если мы затем продолжим нажимать педаль, то только один диск 13 будет вращаться назад, преодолевая сопротивление не только пружин 5, но и пружин 4. Таким образом, диск сцепления ЮМЗ (12) будет отпущен, а коробка передач будет вращаться, чтобы ВОМ закончился.

Положение педали, соответствующее отключению головки сцепления, без отсоединения вала отбора мощности, является фиксированным.

Педаль можно перемещать до тех пор, пока фиксирующий ролик 28 (фиг. 4), вращаемый штоком 29 и рычагом 27, не упирается в защелку на защелке вала 32. Это положение соответствует освобождению ведомый диск (10).

Если вы хотите отключить ВОМ сцепления, то, нажав педаль 34, защелка вынимается и блокирует фиксирующий ролик 28, что позволяет нажать педаль 30 для полной программы. Педаль 30 удерживается на месте пружиной сервомеханизма.

Сцепление на последних моделях тракторов ЮМЗ, в отличие от упомянутых выше, имеет дополнительный двухступенчатый ВОМ и механический привод для управления с гидроусилителем.

Регулировка сцепления UMZ

Регулировка сцепления трактора ЮМЗ включает в себя следующее:

регулировка игры свободного хода педали (зазор между упорной втулкой крана и зажимными рычагами)

Регулировка хода педали по полной программе в защелке, что обеспечивает полное отключение головки сцепления;

В муфте трактора ЮМЗ нажимные диски соединены шестью пружинами 4, установленными на шатунах 3. При отсоединении головки сцепления нажимные диски 11 и 13 освобождают только ведомый диск 10. и диск 12, который остается зажатым на пружинах 4 продолжает передавать вращение в ВОМ. Совместное движение дисков 11, 12 и 13 продолжается до тех пор, пока диск 11 с его упорами 26 не достигнет 3 болтов 24, вкрученных в крышку сцепления.

Полностью проверьте ход педали в защелке, который должен составлять 145 ± 5 мм. Опционально педаль управляется тяговым приводом фиксирующего ролика. Чтобы увеличить ход педали, тягу уменьшают до уменьшения. расширить.

Отрегулируйте сервомеханизм ЮМЗ, чтобы обеспечить небольшое усилие на педали, когда сцепление выключено, и педаль возвращается точно в исходное положение.

Регулировка создается путем перемещения кронштейна сервоусилителя вдоль закругленных отверстий. Пружины сервоусилителя затягиваются упорным винтом, который поворачивает его на 3-8 мм.

Снимите нижнюю крышку люка в корпусе сцепления ЮМЗ и полностью затяните 24 болта (см. Рис. 1) и отвинтите их на 7/6 оборотов в конце (семь щелчков на фиксирующем устройстве).

При сильном износе ведомых дисков сцепление управляется путем регулировки положения сжатых рычагов при одновременной настройке длины основного звена.

4.Система навесного оборудования трактора ЮМЗ-6

Трактора серии ЮМЗ-6 предназначены для работы с разнообразным навесным, полунавесным и прицепным оборудованием. Номенклатура указанных устройств отличается многообразием, их общее количество составляет спецификацию из 258 позиций.

Трактор может агрегатироваться с механизмами следующих видов:

• Сельскохозяйственные орудия: плуги, бороны, культиваторы, сеялки и многое другое.
• Оборудование общего назначения: сварочные аппараты, компрессоры.
• Прицепы и полуприцеп перевозки разных типов грузов, в том числе и емкости.

Для установки вышеуказанного оборудования предусмотрен механизм навески, прикрепленный к кронштейнам задней стенки КПП. Упомянутая система состоит из четырех звеньев с тремя шарнирными точками крепления оборудования. Механизм гидрофицирован, что обеспечивает возможность перемещения оси подвеса по вертикали на 750 мм вверх и вниз. Система навесного оборудования оснащена следующими устройствами:

• Механизмом, фиксирующим приспособление в транспортном положении.
• Прибором тягово-сцепным модели СА-1 с пультом управления, установленным в кабине.
• Вал отбора мощности имеет защитный кожух.

В задней части также расположены устройства, обеспечивающие подключение гидравлических, пневматических и электрических систем навесного или прицепного оборудования к бортовым сетям. Навесной механизм позволяет оператору самостоятельно установить и подключить любое из названных выше устройств и задействовать его. Это обстоятельство позволяет значительно увеличить производительность труда и отказаться от услуг подсобных рабочих.

Физические параметры

Выясняя, сколько весит трактор ЮМЗ 6, стоит учесть, что он относится к среднеразмерному специализированному транспорту универсального типа. Наружные габаритные параметры следующие:

• длина без учета навесного механизма – 3690 мм;
• ширина – 1884 мм;
• высота, не включающая вылет выхлопной трубы – 2660 мм;
• расстояние между колесными осями – 2,45 м;
• передняя колея не менее 1360 мм;
• задняя колея не более 1800 мм;
• сельскохозяйственный дорожный просвет – 45 см.

Паспортная масса транспортного средства, в которой не учтены технические жидкости, составляет 3,35 т, а при заполненности всех рабочих емкостей ее значение увеличивается до 3,9 т. ЮМЗшка способна тянуть за собой прицеп с общей массой, не превышающей 6 т. Также ограничена предельная масса навесного оборудования, которая не может превышать паспортного значения в 1,15 т.

Хорошую тяговитость обеспечивают модели двигателей Д65м и Д65Н на дизтопливе. Они весят чуть больше полутоны и монтируются впереди на резинометаллических опорах. Мощность моторов – 62 л.с., а расход солярки – 184 г/(л.с.*ч). Пусковой движок бензиновый и его мощность – 7,4 кВт. Первый капремонт силовой установке требуется не ранее, чем через 10 тыс. часов наработки.

ВИДЕО: Битвы тракторов

https://youtube.com/watch?v=aqrj8hB4kUo

Устройство

Экскаватор ЭО-3322 отличается оригинальной конструкцией, позволяющей гидравлическому оснащению и кабине оператора с водителем осуществлять свободное вращение вокруг оси, установленной на платформе, что минимизирует количество лишних движений в рамках погрузочных и прочих работ. спецтехника делает захват грунта и поворачивается в требуемом направлении, после чего высыпает его.

Экскаватор передвигается на пневматическом колесном ходу. При этом показатель удельного давления на грунт равняется 0,04 МПа. ЭО-3322 способен преодолевать уклоны с 20-градусной крутизной.

кабина оператора экскаватора отличается удачным обустройством. На главной панели расположены все необходимые для управления и контроля рычаги и приборы. Рулевой механизм снабжен гидравлическим усилителем, позволяющим управлять техникой без особых проблем. Шумоизоляция в кабине оператора обеспечена на высшем уровне. За поддержание нормальной температуры в холодное время года отвечает автономный отопитель. Сам экскаватор функционирует в широком температурном диапазоне.

ЭО-3322 оборудован ковшом в 0,5 кубометра, зафиксированным на обратной лопате, что облегчает работы по погрузке сыпучих материалов или взрыхленного грунта. Помимо ковша классического размера с техникой применяется ковши объемом в 0,2; 0,4 и 0,65 кубометра. опять же экскаватор совмещается и с другими типами навесного оснащения:

• многообразными моделями рыхлителей, относящихся к статическому типу;
• гидравлическим молотом СП-71;
• 5-челюстным ковшом в 0,5 или 0,35 кубометра;
• удлиненной рукоятью;
• 2-челюстным грейферным ковшом объемом 0,5 или 0,32 кубометра.

Основные механизмы и узлы ЭО-3322 сделаны из высококачественных материалов с большим запасом прочности, потому спецтехника способна функционировать длительное время в суровых условиях эксплуатации. При этом для съемного оснащения необходимо правильное хранение, в данном случае следует руководствоваться рекомендациями изготовителей.

Серьезных трудностей ремонт и обслуживание ЭО-3322 вызвать не должны. Чтобы спецтехника длительное время сохраняла работоспособность, достаточно соблюдать простые правила:

• следить за давлением в гидравлической системе, которое должно оставаться на требуемом уровне;
• контролировать уровень рабочих жидкостей;
• не использовать экскаватор для работ и задач, которым его функциональные возможности не отвечают;

при появлении неисправностей и проблем быстро устранять их. Запчасти для техники продаются повсеместно, потому достать их особых проблем не составит.
