Камаз-4310

Описание модели КамАЗ-4310 (4310, 43105)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модификация КамАЗ-740.10 — на КамАЗ-43105 и модификация КамАЗ-740.10-20 — на КамАЗ-43101 и КамАЗ-43106. Модификация КамАЗ-740.10: мощность 151 кВт (210 л.с.) при 2600 об/мин, крутящий момент 637 Н·м (65 кгс·м) при 1600-1800 об/мин, Модификация КамАЗ-740.10-20: мощность 164 кВт (220 л.с.) при 2600 об/мин, крутящий момент 667 Н·м (68 кгс·м) при 1600-1800 об/мин.

Трансмиссия

Коробка передач — 5-ступенчатая, с синхронизаторами на II, III, IV и V передачах, передаточные числа: I-7,82; II-4,03; III-2,50; IV-1,53; V-1,0; ЗХ-7,38. Раздаточная коробка — с двухступенчатым редуктором и цилиндрическим блокируемым межосевым дифференциалом планетарного типа, распределяющим крутящий момент между постоянно включенным передним мостом и мостами задней тележки в отношении 1:2. Передаточные числа: I-1,692; II-0,917. Управление раздаточной коробкой — дистанционное, с электропневматическим приводом переключения передач. Привод механизма блокировки дифференциала — пневматический, с дистанционным управлением. Отбор мощности от раздаточной коробки — до 44,12 кВт (60 л.с.). Карданная передача — четыре карданных вала. Главная передача ведущих мостов — двойная: пара конических шестерен со спиральным зубом и пара цилиндрических косозубых шестерен; передаточное число 7,22. Передний мост — с шарнирами равных угловых скоростей дискового типа (Тракта). Средний мост — проходной.

Колеса и шины

Колеса — дисковые, обод 310-533. Шины 1220×400-533 модификации ИП-184 (широкопрофильные), на автомобиле КамАЗ-43101 — с регулируемым давлением воздуха в пределах 0,8-3,2 кгс/см в зависимости от дорожных условий. На автомобилях КамАЗ-43105 и КамАЗ-43106 давление воздуха в шинах передних и задних колес 3,5 кгс/см. Число колес 6+1.

Подвеска

Передняя — на полуэллиптических рессорах, с амортизаторами, с задними скользящими концами рессор. Задняя — балансирная, на полуэллиптических рессорах, с реактивными штангами, концы рессор — скользящие.

Тормоза

Рабочая тормозная система — с барабанными механизмами (диаметр 400 мм, ширина накладок 140 мм, разжим — кулачковый), двухконтурным пневматическим приводом (тормозные камеры: передние типа 24, тележки — 24/24 с пружинными энергоаккумуляторами). Стояночный тормоз — на тормоза тележки от пружинных энергоаккумуляторов, привод — пневматический. Запасной тормоз — совмещен со стояночным. Вспомогательный тормоз — моторный замедлитель с пневматическим приводом. Привод тормозов прицепа — комбинированный (двух- и однопроводный). Пневматический привод тормозов оборудован термодинамической осушкой сжатого воздуха.

Рулевое управление

Рулевой механизм — винт с шариковой гайкой и поршень-рейка, зацепляющая с зубчатым сектором вала сошки. Гидроусилитель — встроенный передаточное число рулевого механизма — 20.

Электрооборудование

Напряжение 24 В, ак. батареи 6СТ-190ТР или 190TM (2 шт.), генератор Г288-Е (КамАЗ-43101 ) с регулятором напряжения 111.3702; генератор Г273-В (КамАЗ-43105 и КамАЗ-43106) с регулятором напряжения Я 120-М; стартер СТ142-Б1.

Лебедка

Барабанного типа, с червячным редуктором и ленточным тормозом, привод — от коробки отбора мощности через карданную передачу. Трос выдается вперед и назад (с применением блока). Максимальное тяговое усилие: полиспастом при выдаче троса вперед — 10800 кгс, назад — 15400 кгс; без полиспаста вперед — 5400 кгс, назад — 7700 кгс. Рабочая длина троса при выдаче вперед 74,5-76,5 и при выдаче назад 81,5-83,5 м.

Заправочные объемы и рекомендуемые эксплуатационные материалы Топливные баки: КамАЗ-43101 — 2×125 л, КамАЗ-43105 и -43106 — 250 л, диз. топливо; система охлаждения — 36,6 л (с подогревателем) тосол А-40; система смазки двигателя — 33 л, летом М-10Г2К,зимой М-8Г2К, заменитель (всесезонно) ДВ-АСЗп-10В; гидроусилитель рулевого управления — 4,2 л, масло марки Р; коробка передач — 8,5, ТСп-15К; раздаточная коробка — 5,4 л (с коробкой отбора мощности), ТСп-15К; картер переднего ведущего моста — 5,3 л, ТСп-15К; картеры заднего и среднего ведущих мостов — 2×7 л, ТСп-15К; редуктор лебедки — 3,9л, ТСп-15К; гидропривод выключения сцепления — 0,28 л, тормозная жидкость ГТЖ-2 2М или «Нева».

Масса агрегатов (в кг): Двигатель — 720; сцепление — 50; коробка передач — 250; раздаточная коробка с коробкой отбора мощности — 210; карданные валы: переднего моста — 23, промежуточного моста — 38, заднего моста — 19, основного — 23; передний мост — 640; задний мост — 543; средний мост — 552; рама — 594, кабина в сборе — 533, платформа — 925, лебедка — 365.

Описание военной модификации

В начале 90-х годов на основании данной модели КамАЗа стали выпускать военный автомобиль Тайфун-1. На тот момент грузовик являлся одним из лучших и активно эксплуатировался. Данная модификация оснащается просторной кабиной, которая предназначена для перевозки личного состава. Автомобиль имеет мощные бронированные лобовые пластины, обеспечивающие ему дополнительную защиту.

Тайфун-1

КамАЗ-43101 в военной промышленности эксплуатируется и в другом виде. Автомобиль может иметь металлическую платформу, которая оснащается откидными боковыми бортами. Кузов такого транспортного средства оборудуется прочным каркасом и тентом. Настил пола в нем выполнен из дерева.

В указанной модели кабина является откидывающейся с гидравлическим подъемником. Преимуществом грузовика является присутствие тепло- и звукоизоляции. По заказу в кабине может присутствовать спальное место.

Технические характеристики

Силовой агрегат

На КамАЗ-4310 устанавливали силовую установку КамАЗ-740.10, сила которой составляла 210 лошадей. Также предусматривался и более лучший модифицированный КамАЗ-740.20, мощность какого уже составляла 220 лошадиных сил. В дальнейшем на машины стали ставить 430-сильные 8-цилиндровые силовые агрегаты.

Трансмиссия

Она была представлена 5-скоростной механической коробкой переключения передач, где есть синхронизаторы на 2-й, 3-й, 4-й и 5-й скоростях. Раздатка идет с наличием двухступенчатого редуктора и цилиндрического блокируемого межосевого дифференциала планетарной разновидности, который распределяет крутящий момент промеж постоянно подсоединенным мостом, установленным впереди, и задними мостами в пропорции 1:2.

Управляется раздатка дистанционным методом с применением электропневматического привода переключения скоростей. Привод устройства блокировки дифференциала представлен пневматическим методом с ДУ.

Подвеска

Она является независимой, где впереди она стоит на полуэллиптических рессорах с амортизаторами и задними скользящими концами рессор. Подвеска, установленная сзади, является балансирной и стоит тоже на полуэллиптических рессорах с реактивными штангами, где конечные части рессор – скользящие.

Тормозная система

Она имеет барабанные устройства и двухконтурный пневматический привод. Есть наличие стояночного тормоза, запасного и вспомогательного. Барабаны имеют в диаметре 400 мм, а ширина накладок составляет 140 мм, разжим – кулачкового типа.

Управление рулем

Оно представлено наличием механизма с винтом, шариковой гайкой и поршнем-рейкой, какая зацепляет зубчатый сектор вала сошки. Помогает управлять такой большой машиной гидравлический усилитель рулевого колеса. С подобными усилениями машина хорошо едет даже по бездорожью.

Электрическое оборудование

Напряжение составляет 24В. Самих батарей 2 штуки. Есть наличие генератора и регулятора напряжения. Электросхема КамАЗ 4310 представлена ниже.

Лебедка

Конструкторы даже предусмотрели применение лебедки барабанного устройства, где есть червячный редуктор и ленточный тормоз. Трос может растягиваться до 83 метров.

Грузоподъемность варьируется от 5 000 до 6 000 кг. Снаряженная масса – 8 410 кг. Полный вес грузового автомобиля – 15 000 кг. Предельный скоростной режим упирается в 80 км/ч. Расход горючего на 100 километров при скоростном режиме до 40 километров в час составит 31 литр.

Данный расход может изменяться в зависимости от технического состояния машины и условий эксплуатирования. Предельный преодолеваемый подъем – 31 градус. Машина сможет преодолевать брод, глубина какого составляет 1.5 метра. Самый маленький радиус поворота составит 10.8 м. Высота дорожного просвета на уровне 365 мм, что очень хорошо.

Устройство

В основу КамАЗ 4310 была заложена специальная схема, позволяющая эксплуатировать автомобиль в условиях низкой рельефной проходимости. Автомобиль уверенно перевозил большой груз по местности, где другой транспорт оказывался бесполезным. Высокие проходные возможности и отменная производительность стали фирменной карточкой модели.

КамАЗ 4310 получил односкатные мосты и приводное приспособление с функцией регулировки всех колес, что обеспечивало хорошую проходимость. Трансмиссия грузовика включала раздаточную коробку и механическую КПП. Постоянный полный привод осуществлялся на все колеса, мосты снабжались механически блокируемыми дифференциалами. Основная коробка передач была 5-ступенчатой. Раздаточная коробка имела двухступенчатую конструкцию и дифференциальный механизм несимметричного типа. Ее крепление выполнялось в области рамного корпуса на особых резиновых подкладках. Последние смягчали действие жесткой рамы и продлевали ресурс работы регулировочной системы. Управление раздаточной коробки было дистанционным с электропневматическим приводом. Крутящий момент беспрерывно подавался посредством дифференциала межосевого типа. Передача мощности от мотора осуществлялась через карданную передачу. Износостойкость всей системы благодаря продуманной конструкции и отличной сборке считалась основным преимуществом автомобиля. КамАЗ 4310 имел переднюю подвеску на полуэллиптических рессорах с амортизаторами. Задняя подвеска была балансирной с реактивными штангами. Строилась она также на полуэллиптических рессорах. В качестве колес использовались диски с широкопрофильными шинами. В некоторых моделях они имели регулировку давления воздуха с учетом дорожных условий.

Тормозная система получила весьма сложную конструкцию. Она включала барабанные тормоза с кулачковым разжимом и пневматическим 2-контурным приводом. Стояночный тормоз был пневматическим, запасной совмещался со стояночным. Одна из особенностей автомобиля заключалась в наличии лебедочного механизма с червячным редукторным устройством. Подобный функционал значительно увеличивал проходимость грузовика.

КамАЗ 4310 оснащался генератором Г288-Е и 2 аккумуляторными батареями. На более поздние версии устанавливался генератор Г273-В. Напряжение в бортовой сети составляло 24 В.

Кабина КамАЗ 4310 должна была обеспечить комфорт и удобство водителю в процессе передвижения. Она располагалась над мотором и комплектовалась климатической и вентиляционной системой. Кабина могла откидываться для получения доступа к двигателю. Для региональных перевозок обычно использовались модификации без спального места, для дальних рейсов – версии со спальником и возможностью отдохнуть. Управление автомобилем было построено на базе рычажно-рулевой системы. В салоне машины не было ничего лишнего, а многие элементы были перенесены из других моделей Камского автозавода. По уровню комфорта КамАЗ 4310 даже в тот период уступал гражданским грузовикам.

Рулевое управление и тормоза

Значение этих агрегатов для эксплуатации автомобиля не нуждается в разъяснении. Рулевое управление автомобиля снабжено гидроусилителем. ГУР:

• снижает усилие, которое необходимо приложить к рулевому колесу для поворота колес и движения в нужном направлении;
• смягчает удары, передающиеся от неровностей дороги;
• делает управление автомобилем более комфортным, и значительно уменьшает усталость водителя, при совершении многокилометровых маршей;
• повышает безопасность езды, позволяя контролировать направление движения автомобиля при повреждении (плоть до разрыва) камеры переднего колеса.

Тормозная система КамАЗ 4310, устройство которой состоит из четырех автономных составляющих, имеющих общие элементы, могут работать самостоятельно. Это:

• рабочая, которая в обычном режиме снижает скорость движения и останавливает автомобиль;
• запасная предназначена для плавного торможения и остановки автомобиля в случае полного или частичного выхода из строя рабочей системы;
• стояночная, которая обеспечивает торможение неподвижного автомобиля на горизонтальной или наклонной поверхности и при отсутствии водителя;
• вспомогательная система или тормоз-замедлитель, который при включении прекращает подачу топлива.

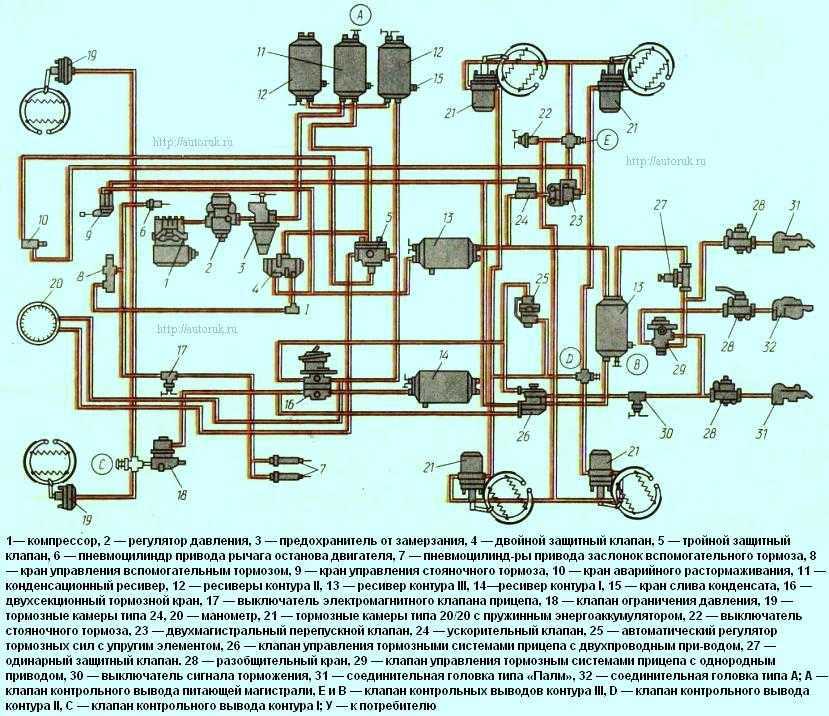

Схема тормозных систем КамАЗа

Модификации

Тут будет представлен каталог модификаций КамАЗ-4310. Самая первая модификация получилась такой успешной, что ее стали производить с небольшими изменениями начиная с 1981 года и по 1990-е. Смотря на то, какая была модификация, кабина шла вместе с гидравлической системой наклона вперед, и в качестве отдельной опции можно было установить спальное место.

Уже спустя 8 лет, в 1989 году, завод стал производить дополнительные комплектации, например, в помощь сельскому хозяйству был направлен КамАЗ-43101, укомплектованный скамейками, которые убирались, что в результате предоставляло возможность перевезти до 30 человек. Кроме того, что можно перевезти пассажиров, данная комплектация позволяет использовать прицеп «2ПН-4М». Стандартная комплектация имеет лебедку и обладает дополнительным спальным местом.

Тот же год позволил выйти в свет КамАЗу 43106, который отличался от прошлого исполнения пониженным собственным весом, однако, мог брать на себя на 1 тонну больше (7 тонн). К нему можно было присоединять прицеп, который часто применяли в открытом плане «ГКБ-8350», либо его вариация с откидным тентом.

Модель КамАЗ 4310 лесовоз могла работать в труднодоступных местах и подразумевала наличие прицепа. Автомобиль прекрасно справляется со своими задачами, несмотря на частые перегрузы.

Начало 90-х годов показало всем полукустарную бронированную версию «Тайфун-1». Данная модификация имеет будку, чтобы перевозить солдат, и мощные лобовые пластины брони, какие смогут защитить кабину. Хорошие технические характеристики позволили взять за основу для подобной модификации именно 4310.

Некоторые по ошибке могут считать, что эта модель, как раз, и есть первый вариант новенького антитеррористического бронетранспортера «Тайфун», который сделали по заказам Министерства обороны Российской Федерации. Однако, все не так. Дебютные «Тайфуны» показали только в 2011 году. Это плод общих разработок инженерного состава автомобильной компании Урал и КамАЗ. Их построили не на базе 4310.

Тайфун-1Также, что очень интересно, компания выпустила спортивную версию автомобиля, которая носила наименование С4310. Цель производства заключалась в участии на ралли-рейдах. Когда строили свою дебютную спортивную машину, специалисты позаимствовали серийный вариант КамАЗ 4310.

Поэтому новой машине присвоили индекс КамАЗ С4310. Если говорить про техническую начинку, то базовый силовой агрегат (210 лошадей) форсировали до 290 лошадиных сил, благодаря внедрению турбокомпрессоров и повышения подачи горючего.

Вдобавок ко всему, двигатель гоночной машины обладал наличием поршней с переменным профилем, гасителей крутильных колебаний, усовершенствовали систему смазки, а охладительная система имела вязкостную муфту и вентилятор с повышенной эффективностью. Ходовка модели обладала жесткими рессорами и специальными амортизаторами.

В согласии со стандартами FIA на грузовик поставили дуги безопасности. Также на внешний вид отличалась марка С4310 от базовой тем, что применили новенький тент, который окрашивали в желтый цвет, в то время, как обычные автомобили шли с тентом зеленого цвета. Сентябрь 1988 года стал первым месяцем участия грузовика на раллийной дороге.

Экипажи команды «КамАЗ-Мастер» принимали участие в ралли Европы «Ельч», который проходил в чертах города Вроцлав в Польше. Машина смогла занять 2-е и 4-е место в личном зачете и 1-е — в командном. Спустя несколько лет, в 1991 году, спортивный грузовик занял 2-е итоговое место на знаменитом ралли-марафоне «Париж-Дакар».

После этого производитель проводил следующие обновления, поэтому уже в 1991 году КамАЗ имел наличие новенького восьмицилиндрового силового агрегата (КамАЗ 7482), который выдавал 430 лошадиных сил. Позже именно этот мотор стал стандартным для серийного КамАЗа.

Камаз лесовоз с манипулятором

Техника на отечественном шасси Камаз используется повсеместно, в том числе и на лесозаготовках. Учитывая условия эксплуатации, применяется шасси высокой проходимости, позволяющее добраться до делянки по лесной дороге, осуществить загрузку. Кабины делаются усиленными для предотвращения повреждений персонала при перемещении груза.

Покупатели могут выбрать несколько модификаций лесовозов, оборудованных манипулятором российского или импортного производства, различающихся техническими характеристиками, возможностями. Вариантов установки гидроманипулятора два: сразу за кабиной или в конце грузовой платформы. При переднем расположении механизма улучшается развесовка машины, при расположении сзади появляется возможность разгружать и загружать сортимент как в кузов автомобиля, так и в используемый прицеп.

Наличие механизма для погрузки/выгрузки, с одной стороны, снижает грузоподъемность, т.к. приходится постоянно возить манипулятор с собой.

Но, с гидроманипулятором исчезает надобность в использовании дополнительных погрузчиков, повышается мобильность, снижаются затраты на оборудование, время на ожидание разгрузки, уменьшается себестоимость лесозаготовок.

Описание и сфера применения

Испытание КАМАЗа на труднопроходимых дорогах

При создании грузовика ставились задачи спроектировать высоконадежный и долговечный автомобиль, который мог бы эффективно использоваться на дорогах различной степени сложности. При этом, акцент делался на грунтовые дороги и районы с повышенной труднопроходимостью – горные области, крутые подъемы и спуски, реки небольшой глубины.

Задумка и проектировка осуществлялись на протяжении 10 лет конструкторами московского производственного объединения ЗИЛ. Тестирование проводилось в разной климатической среде и на дорогах с различной степенью проходимости. После удовлетворительных результатов и хорошей оценки, было организовано промышленное производство автомобилей КАМАЗ 4310.

От грузовых автомобилей (например КАМАЗ-43118), которые производились раньше, КАМАЗ 4310 отличает ведущий передний мост, централизованная система регулирования давления воздуха в шинах. Имеющийся достаточно большой дорожный просвет позволяет хорошо двигаться по неровным поверхностям, включая небольшой брод. Радиус поворота позволяет без труда разворачиваться в малодоступных местах.

Кабина грузовика разработана для создания максимального комфорта водителю. Она – трехместная, снабжена автономным отеплителем калориферного типа, с шумо- и теплоизоляцией. Кресло водителя имеет механизм подрессоривания. Оно регулируется относительно массы водителя, по высоте и наклону спинки. Кабина размещена над двигателем, доступ к которому обеспечивает гидравлический подъемник, наклоняющий кабину вперед.

Имеется в комплектации 6 дисковых колес и 1 запаска. Для КАМАЗ 4310 рекомендован прицеп 2ПН-4М.

Многие задаются вопросом: сколько весит КамАЗ? Вес грузового автомобиля КамАЗ 4310 8410 кг, полная масса, учитывая дополнительное снаряжение – 15000 кг.

Устройство автомобиля КамАЗ 4310 на видео.

К успеху в разработке грузового автомобиля нового типа привел совершенно новый взгляд на принцип действия ведущих мостов – постоянный привод c четырьмя карданными валами. При этом обеспечиватся беспрерывная подача крутящего момента к главным рабочим системам ведущих мостовых соединений.

При движении автомобиля по неровным поверхностям, из-за большого количества колес, был риск большой разницы в угловых скоростях колес. По этой причине трансмиссия была оснащена несимметричным межосевым дифференциалом, который имеет электропневматическую блокировку. Это обеспечило хорошую маневренность и позволяет машине объезжать все препятствия, не сбавляя скорости.

Мощность в 210 л.с. обеспечивает восьмицилиндровый двигатель КАМАЗ 740-10 на дизельном топливе.

Раздаточная коробка имеет двухступенчатый редуктор и позволяет работать при различных режимах мощности. Она управляется дистанционно, имеется электропневматический привод переключения передач.

На видео технические критерии грузовика.

Тормозная система сложная. Она включает в себя рабочие тормоза, которые представляют собой систему барабанного вида с двумя колодками. Вдобавок стояночный тормоз, который действует на тормоза тележки, вспомогательный тормоз, действующий на мотор и запасной тормоз.

К тормозам ведет пневмопривод. Система тормозов обеспечивает эффективность торможения, удобство в работе и надежность в различных ситуациях.

Автомобиль укомплектован лебедкой для самовытаскивания. Лебедка барабанного типа, которая имеет червячный редуктор.

Как тормоз, применяется тормозная лента. Лебедка приводится в действие от коробки отбора мощности. Трос может крепиться спереди и сзади и растягиваться до 83 метров.

Конструктивные особенности

Рулевой механизм машины включает несколько основных узлов.

• Зубчатый вал.
• Поршень-рейку.
• Крепление.

В старших моделях предусмотрен также гидроусилитель руля. КамАЗ комплектуется надежными рессорными подвесками, где задняя – это конструкция балансирного типа, имеющая реактивные штанги, а передняя создана на базе полуэллиптических рессор с амортизирующими пружинами.

Колеса грузовика рассматриваемой серии характеризуются дисковым исполнением. Параметры обода колеблются в пределах 31.0-53.3 сантиметров. Для оснащения колес используется широкопрофильная резина и оборудование для регулировки давления в камере.

Барабанная механическая лебедка, являющаяся частью стандартного оборудования машины, приводится в действие благодаря карданной передаче. Подобное решение достаточно эффективно, поскольку наибольшие значения тяги имеют значения:

• 10800 кгс (переднее);
• 15400 кгс (заднее).

Отметим, что всего же в автомобиле 4 карданных вала – по одному на привод каждого из трех мостов, и один промежуточный. Опционально платформа грузовика оснащается решетчатыми бортами и скамейками, рассчитанными на три десятка пассажиров.
