Как поменять передний и задний ступичный подшипник своими руками

Причины и признаки поломки

Подшипники не подлежат ремонту, поэтому в случае поломки их меняют. Срок службы этой детали рассчитан на 100 000 километров пробега, но целый ряд факторов способствуют сокращению этого срока:

• Эксплуатация в сложных условиях, в условиях плохих дорог.
• Плохое качество смазки, ее недостаток или избыток.
• Попадание влаги и пыли.
• Ошибки при смене колес: отсутствие регулировки и неправильный зазор, перезатяжка втулки и т.п.

Обязательно посмотрите видео о диагностике подшипника:

Поэтому, несмотря на величину пробега, подшипники следует проверять каждый раз, когда проводится ремонт тормозных колодок. О выходе из строя свидетельствуют признаки:

• Перегрев ступицы.
• Люфт колеса.
• При движении по ровной дороге возникает монотонный гул в области передних или задних колес.
• Стук, усиливающийся при езде по неровной дороге.
• Нехарактерное притормаживание при повороте руля.

При наличии этих признаков необходимо провести диагностику состояния автомобиля, т. к. эти признаки могут свидетельствовать о наличии других проблем. Операцию замены подшипникового узла можно провести самостоятельно. Для этого понадобится: домкрат (подъемник), отвертки, ключ баллонный, съемник для ступичной гайки, монтировка, смазка – литол, может быть, и зубило.

Типы, конструкция и особенности подшипников ступицы

Для установки ступиц на оси используются подшипники качения, которые при высокой прочности и надежности обеспечивают максимальное снижение сил трения. В общем случае конструкция подшипника проста: это два кольца — наружное и внутреннее — между которым расположен ряд тел качения, заключенных в сепаратор (сетку из металла или пластика, обеспечивающую правильное расположение тел качения). Внутреннее пространство заполнено консистентной смазкой, щели между кольцами закрыты крышками, предотвращающими утечку смазки и загрязнение внутренней части подшипника. Устройство различных типов подшипников может отличаться, о чем сказано ниже.

Ступичные подшипники классифицируются по конструкции и используемым телам качения, а также по направлению воспринимаемой нагрузки.

По используемым телам вращения подшипники бывают:

• Шариковые — качение происходит на стальных шариках;
• Роликовые — качение осуществляется на роликах конической формы.

При этом по расположению тел качения подшипники делятся на две группы:

• Однорядные;
• Двухрядные.

В первом случае между кольцами располагается один ряд шариков или роликов, во втором — по два ряда.

По нормальному для них направлению нагрузки подшипники ступицы бывают:

• Радиально-упорные;
• Радиально-упорные самоустанавливающиеся.

Радиально-упорные подшипники воспринимают силы, направленные как поперек оси (по радиусу), так и вдоль нее. Это обеспечивает нормальную работу подшипника, независимо от характера движения колес — будь то это колебания в вертикальной плоскости (при проезде по неровностям дороги), или отклонения колеса от продольной оси (повороты управляемых колес, боковые нагрузки на колеса при преодолении радиусов или при движении с уклоном, боковые удары по колесам и т.д.).

Самоустанавливающиеся подшипники за счет конструкции обеспечивают компенсацию некоторой несоосности оси и ступицы, снижая интенсивность износа деталей.

Конструктивно подшипники рассмотренных выше типов отличаются.

Однорядные конические радиально-упорные подшипники. Состоят из двух колец, между которыми зажаты конические ролики, разделенные сепаратором. Внутреннее пространство подшипника заполнено консистентной смазкой, она защищена от засорения и утечек с помощью уплотнительного кольца. Деталь этого типа является неразборной.

Однорядные конические радиально-упорные самоустанавливающиеся подшипники. Состоят из двух колец, между которыми расположен ряд конических роликов в сепараторе. Однако детали не имеют жесткого соединения, поэтому ролики могут несколько изменять свое положение при смещении оси ступицы относительно оси цапфы. Подшипник является разборным либо частично разборным (снимается только наружное кольцо, внутреннее кольцо и сепаратор с роликами составляет цельную деталь).

Ступица с интегрированным двухрядным шариковым самоустанавливающимся подшипником

Двухрядные шариковые радиально-упорные обычные и самоустанавливающиеся подшипники. Состоят из двух широких колец, между которыми в шахматном порядке расположены два ряда шариков, разделенных общим сепаратором. Самоустанавливающиеся подшипники за счет особой формы внутренних поверхностей колец обеспечивают возможность смещения рядов шариков относительно оси цапфы. Обычные подшипники этого типа являются неразборными, самоустанавливающиеся — могут быть как неразборными, так и разборными.

Двухрядные роликовые радиально-упорные подшипники. Имеют конструкцию, аналогичную предыдущей. Обычно конические ролики каждого ряда имеют зеркальное расположение — широкой частью роликов наружу. Такое положение обеспечивает равномерное распределение нагрузок и центровку деталей. Подшипники этого типа являются неразборными.

Наконец, ступичные подшипники делятся на две группы по конструктивному исполнению:

• Отдельные подшипники;
• Подшипники, объединенные в один узел со ступицей.

Первый тип — это обычные подшипники, которые могут устанавливаться и демонтироваться без замены других сопряженных деталей. Второй тип — это подшипники, интегрированные в ступицу колеса, поэтому они не могут заменяться отдельно.

Это интересно: Ремонт сколов на лобовом стекле своими руками

Инструмент и запчасти

Дело в том, что подшипник ступицы ВАЗ 2110 представляет собой небольшую деталь, и для того, чтобы работать с ней, необходимо достаточное освещение и некоторое удобство. Поэтому автомобиль, приготовленный к ремонту, следует загнать на смотровую яму и создать достаточный доступ света на ремонтный узел.

Прежде, чем спускаться в яму, необходимо приготовить все инструменты и материалы. Нужно также отметить, что провести замену передних подшипников ступицы гораздо труднее, чем проделать ту же работу с задними компонентами.

Поэтому начинать работу надо именно с переднего узла.

Схема ступицы переднего колеса

Следует привести перечень необходимых инструментов:

• Специальный съемник, чтобы осуществить съем подшипника;
• Так называемая оправка, то есть срез трубы нужного размера. Это устройство применяется для того, чтобы выбивать ступицы;
• Головка на 30, оснащенная качественным воротком;
• Ключи накидного типа 19-го и 17-го размера.

Помимо этого нужно приобрести новые подходящие подшипники, которые понадобятся для замены. Для автомобиля ВАЗ 2110 следует выбирать подшипниковые детали российского производства, а не отдавать предпочтение китайским аналогам. Разница в цене на эти изделия небольшая, поэтому не стоит экспериментировать.

Признаки неисправности и диагностика: как проверить подшипник ступицы передний или задний

Как правило, ступичные подшипники в среднем «ходят» около 100 тыс. км. Однако езда по плохим дорогам, высокие нагрузки и агрессивная эксплуатация ТС может привести к тому, что данные элементы требую замены уже к 50-60 тыс. км. пробега.

Также к быстрому выходу из строя детали приводит установка неоригинальных запчастей среднего и низкого качества, плохая смазка и нарушения уплотнений, ошибки при установке и сильный натяг во время посадки.

Кстати, зачастую первыми из строя выходят передние ступичные подшипники, так как нагрузка на них больше по причине того, что колеса управляемые и поворачиваются, то есть подшипник нагружается под разными углами.

Основным признаком начинающихся проблем со ступичным подшипником является то, что во время движения можно услышать характерный низкочастотный гул. При этом неисправность подшипника ступицы колеса зачастую диагностировать на слух сложно. Если точнее, может казаться, что гудит передний ступичный подшипник, в то время как детальная проверка выявляет неполадки ступицы на задней оси.

В любом случае, игнорировать проблему нельзя, тем более, если шум усиливается

Важно понимать, что износ подшипника ступицы колеса со временем вместо гула сменится на хруст и треск, после чего подшипник разрушится и ступицу колеса заклинит

В свою очередь, заклинивание приведет к поломке шаровой опоры, деформации рычага подвески, полуоси и т.п. Если ступичный подшипник заклинит на высокой скорости, это может стать причиной серьезных поломок авто и ДТП.

Итак, если возникли подозрения, что имеются проблемы со ступицей, нужно знать, как проверить ступичный подшипник. Первичной проверкой, позволяющей определить состояние подшипников ступиц, является проезд поворотов.

Если просто, например, во время поворота налево кузов кренится вправо, нагрузка на правое колесо увеличивается, а левое разгружено. Получается, если на машине на скорости 15 км/ч резко повернуть влево, при этом гул исчезнет, тогда может быть неисправен левый ступичный подшипник. Если гул пропадет при повороте руля вправо, тогда проблемным можно считать подшипник в правом колесе.

Следующим этапом проверки является диагностика вывешенных колес. На ведущей оси сначала машину поднимают на домкрате, затем можно сесть в авто, завести двигатель и раскрутить колеса до скорости около 70 км/ч, после включить нейтраль и на слух определить, какое колесо гудит. На оси, где стоят не ведущие колеса, их можно раскручивать от руки.

Теперь можно проверить подшипник на люфты. В норме люфтов не должно быть. После полной остановки колес за колесо нужно взяться руками в верхней и нижней части колеса, после чего начать раскачивать его в вертикальной плоскости. Если выявлен люфт, тогда это говорит о проблеме. Аналогичным образом проверяется люфт по горизонтали, удерживая руками колесо за левый и правый край.

Обратите внимание, люфты могут возникать и по причине проблем с подвеской или рулевым управлением. Чтобы исключить этот фактор, пригласите помощника, который сильно нажмет на педаль тормоза

Пока педаль нажата, нужно раскачивать колесо в вертикальной плоскости.

Если люфт есть при нажатой едали тормоза, тогда неисправна подвеска. В случае, когда люфта нет, неисправен подшипник ступичный передний или задний. В любом случае, подшипник на переднюю ступицу или заднюю потребует замены.

Данную процедуру можно сделать как на станции техобслуживания, так и самостоятельно в условиях обычного гаража. Единственное, потребуется набор инструментов, а также определенные навыки по замене подобных деталей.

Важно не только снять подшипник и поставить новый, не допуская ошибок (выставить зазор, не повредить уплотнение и т.д.), но и правильно запрессовать деталь. Запрессовка в отверстие осуществляется через оправку, которая приставляется к наружному кольцу, а во время монтажа на ось через оправку усилие распределяется на внутреннее кольцо

Когда нужно менять

Если во время проверки обнаружились какие-либо отклонения, то состояние подшипника такое, что он требует немедленной замены. Откладывать процедуру «на потом» рискованно – при сильном износе машина может полностью потерять управление, лишиться колеса на полном ходу.

Если при проведении диагностики обнаружен люфт колеса, его нужно устранить, просто отрегулировав осевой зазор. Процедура производится с помощью регулировочной гайки, которая затягивается в нужном положении. При регулировке заложите новую смазку.

Обязательной замене подлежат необслуживаемые элементы при обнаружении люфта и посторонних шумов. В том случае, когда во время диагностики слышится характерный звук, её тоже нужно менять – регулировка теряет смысл, так как вышел из строя сам подшипник.

Необходимый инструмент

Перед тем как приступить к работе, необходимо подготовить весь инструмент и собрать его в одном месте:

• Специальный съёмник для демонтажа подшипника.

• Вороток.
• Головка на «30».
• Ключи или накидные головки на «17» и «19».
• Оправка для выбивания ступицы.
• Новые ступичные подшипники.

Инструмент собран и готов к использованию

Подготовительные работы

Позаботьтесь о том, чтобы рабочее место было хорошо освещено, и лучше всего если оно будет на смотровой яме или подъёмнике. Потому, что только таким образом можно говорить о высоком удобстве при проведении подобных работ. Также не лишним будет ознакомиться с подробной схемой расположения подшипника на передней ступице ВАЗ-2112.

Благодаря такой иллюстрации, схема становится очень понятна.

Пошаговый порядок работ

Первым делом устанавливаем автомобиль в неподвижное состояние, ставим на ручной тормоз, и при желании устанавливаем противооткатные упоры. И пока автомобиль находится на поверхности, срываем все болты на передних колёсах.

Сорванные болты откручиваем, убираем в сторону.
Снимаем колесо.

Далее, нам необходимо при помощи ключа на «30» отвернуть гайку ступицы

Обратите внимание, что во время её демонтажа, придётся нажать на педаль тормоза, а для этого нам потребуется помощник. Затем воспользовавшись отвёрткой отжимаем суппорта.
Когда эта операция проделана, имея под рукой ключ на «17» откручиваем суппорта от поворотных кулаков.

Затем воспользовавшись отвёрткой отжимаем суппорта.
Когда эта операция проделана, имея под рукой ключ на «17» откручиваем суппорта от поворотных кулаков.

1. Аккуратно выкручиваем тормозной диск от ступицы.

2. Затем, производя несильные удары освобождаем ступицу.

3. А затем и ШРУС от подшипника.

Замена ступичного подшипника

Затем, когда доступ к подшипнику ступицы полностью открыт, существует несколько способов по её замене.

Первый способ

В этом случае необходимо иметь специальный съёмник для демонтажа подшипника.

1. Сначала необходимо позаботиться об удалении стопора.

2. Воспользовавшись этим устройством, достаточно просто извлечь старый подшипник и установить на его место новый.

3. После этого весь процесс сборки проводим в аналогичном порядке снятию.

• К преимуществам этого способа можно отнести, то, что во время этих работ нет необходимости трогать болт развал-схождения колёс, следовательно, дополнительных работ вам не прибавится.
• А к недостаткам подобного способа можно отметить неудобство во время проведения. Так как придётся изловчиться и принять крайне неудобную позу.

Второй способ

Для производства этих работ, необходимо произвести аккуратный демонтаж поворотного кулака и полностью снять ступицу.

• Перейдя на верстак, производим замену подшипника ступицы.

• Для этого демонтируем стопорное кольцо и выбиваем подшипник с посадочного места, либо выпрессовываем его.

• Далее, установку производим в обратном порядке, предварительно очистив поверхность ступицы.

Совет! Перед тем, как приступить к демонтажу болтов развал-схождения, отметьте их положение при помощи маркера или мела. При этом метки должны обозначать текущее положение болта на стойке и прежнее расположение кулаков. Благодаря таким меткам, при сборке будет гораздо проще ориентироваться в положении этих болтов. Хотя и вернуть прежнее состояние никак не получится, но свести к минимуму всё же удастся.

Ставим метки

1. Ставим метки.
2. Выбиваем все болты у кулака.
3. Демонтируем болты крепления на нижней шаровой опоре.
4. Таким образом подшипник будет выбит из ступицы.
5. Убираем стопорные кольца.
6. Выпрессовываем подшипник.
7. Монтируем новый подшипник, предварительно очистив пространство ступицы и обильно промазав его поверхность.

Подобный способ ремонта будет очень эффективен, когда ремонту подвержен не только ступичный подшипник, но и большая часть ходовой ВАЗ-2112. К таким элементам можно отнести замену рулевых наконечников, сайлентблоков рычагов и шаровых опор.

Третий способ

Для выполнения работ этим способом необходимо снять всю стойку полностью.

Стойка демонтирована.

1. Далее, воспользовавшись тисками, производим замену ступичного подшипника.
2. Так как именно таким образом замена произойдёт быстро и качественно.

После демонтажа подшипников, устанавливаем всё в обратном порядке, собираем стойку и монтируем её на автомобиль.

Изготавливаем съёмник сами или покупаем?

Если у вас нет желания заниматься выбиванием подшипника, можно приобрести в магазинах специальный съёмник, так как весь процесс работы с таким устройством становится легче, а время на работы уменьшается. Это касается и работ по установке подшипника.

Съёмник ступицы Хенд-мейд

Разновидности узловых конструкций

Узловая конструкция соединяет вал, поворотный кулак и колесо. Единый корпус узла формируется за счет технологии прессования, использующейся для надежной фиксации подшипника в ступице. Она же применяется для закрепления в кулачковом механизме. Альтернативный вариант – соединение через фланец.

Траектория вращения и размещение компонентов обусловили классификацию на следующие виды:

1. Двухрядные шариковые (роликовые) подшипники. Относятся к первому поколению HUB I. Конструктивно представлены наружной обоймой, объединяющей 2 блока шариков или роликов, и внутренней, разделенной на 2 зоны. Для герметизации, предотвращающей попадание воды, пыли и прочих загрязнений, в комплектацию устройства включен сепаратор с уплотнительными кольцами.
2. Ступичные узлы из 2 однорядных подшипников. Ими комплектуются передние оси автомобилей с задним приводом и небольшим крутящим моментом (старые версии Fiat, модели УАЗ Патриот, ВАЗ). Обслуживаемые конструкции нужно периодически регулировать и смазывать.
3. Подшипники, совмещенные со ступицей. Представляют 2-е и 3-е поколение HUB II, III. В ступичном корпусе через фланцы закрепляются наружные и внутренние обоймы. Одной стороной соединяются с кулаком, на вторую фиксируется тормозной диск и закручиваются колесные шурупы. Необслуживаемая конструкция устанавливается на ведущих и ведомых колесах.

В узлах 3-го вида подшипники вращаются по внутреннему и наружному кольцу. Дополнительно в механизм встраивают скоростные датчики и ABS.

003_moto_0611_070

Нередко приходится заниматься и подшипниками рулевой колонки. Главное — своевременно их подтягивать, не давая ему люфтить. В рулевых колонках современных мотоциклов часто встречаются упорные шариковые подшипники, прежде всего выдерживающие нагрузки, направленные параллельно оси рулевой колонки. Если в таком подшипнике появляется люфт, его начинает быстро разбивать. Поначалу появляется легкий щелчок в момент торможения, но если ситуацию вовремя не исправить, руль начнет хуже вращаться и может заклинить в самый неподходящий момент. Чтобы подтянуть рулевой подшипник, прежде всего необходимо найти гайку, которая его удерживает. Как правило, она располагается под верхней траверсой и иногда бывает законтрена второй такой же. Нередко эти гайки имеют корончатый венец и требуют специального ключа. Мотоцикл нужно поставить так, чтобы переднее колесо висело в воздухе и руль свободно вращался. Снять верхнюю траверсу и начать понемногу закручивать гайку подшипника, при этом проверяя легкость вращения системы. Как только появится усилие при вращении, перестаем затягивать гайку и отворачиваем ее обратно примерно на четверть оборота. Руль должен вращаться свободно, а люфт при этом исчезнуть.

Важный момент: если щелчки из рулевой колонки появились на совсем новом мотоцикле, возможно, что подшипник при сборке на заводе не сел до конца в свои посадочные места. В таких случаях полезно затянуть его сначала с достаточно большим усилием, около 25–30 Нм, а уже потом ослабить и проделать описанную выше процедуру.

Замена рулевых подшипников — задача порой непростая и требует хорошего оборудования и навыков. И если с колесными подшипниками еще можно справиться в условиях гаража, то для работы с рулевыми подшипниками без правильного оборудования не обойтись

Ездить с изношенными подшипниками — неважно, колес или рулевой колонки — опасно!

В каждом мотоцикле множество других узлов, где работают подшипники, но большинство из них находится в двигателе, и благодаря отличной смазке и чистоте служат они долго и замены не требуют. А если уж случилось так, что из строя вышел один из подшипников двигателя или коробки передач, значит, на то была очень серьезная причина (как правило, проблема с системой смазки) и одной заменой подшипника дело не закончится. Но не будем о грустном. Ведь если регулярно следить за мотоциклом и правильно его обслуживать, ничего плохого с ним не случится.

Замена колесных подшипников (на примере Suzuki DR-Z 250):

Как выглядит и как устроена

В момент езды ступица, в основном, берет на себя очень существенную нагрузку. Дабы она могла с ней справиться, ее делают таким образом: берется цельнолитая стальная заготовка и обрабатывается на токарно-фрезерном станке нужная деталь.

Устройство механизма простое: это круглый элемент с внешним ободом, где находятся специальные отверстия.

Функции ее компонентов:

• На внешнем ободе есть специальные отверстия, чтобы ввинчивать туда направляющие болты и втулки, удерживающие колесо. Иногда вместо болтов можно встретить шпильки, которые прикручиваются посредством гаек.
• В машинах, где работает АБС, есть особое место для АБС-датчика.
• Внутренняя часть механизма используется для установки туда роликоподшипников.
• Отверстие со шлицами используется, чтобы установить туда полуоси шруса.

Для вращения автомобильного диска применяются роликоподшипники. Они могут быть разными в зависимости от конкретной конструкции. Как правило, это конусные или роликовые механизмы. Шариковые встречаются редко, поскольку у них слишком малая площадь соприкосновения.

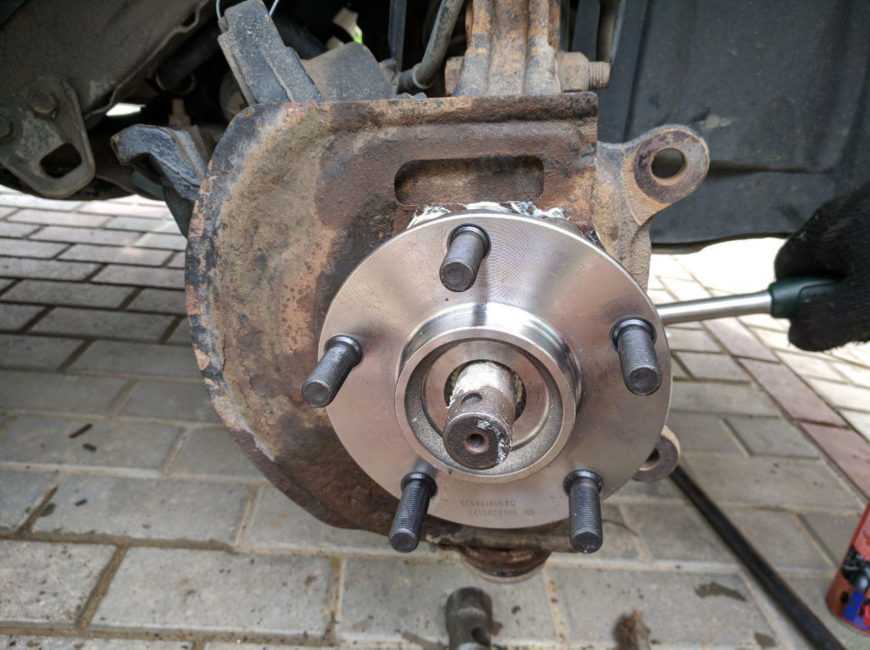

Замена переднего ступичного подшипника

Решая, как заменить передний ступичный подшипник, следует учитывать его месторасположение. Ведь именно передняя подвеска – главная часть, влияющая на управляемость машины. Поэтому лучше делать эту работу с использованием съемника, помогающего без проблем снять такой подшипник. Прежде всего, нужно зафиксировать автомобиль в удобном для работы положении. Поставить на первую передачу и подложить под колеса упоры, затянуть ручник.

Замена переднего ступичного подшипника требует тщательной подготовки рабочей зоны. Следует внимательно осмотреть детали, с которыми предстоит иметь дело, прикинуть, как лучше снимать подшипник, подготовить необходимые инструменты

Следует принять во внимание, что на передних ступицах ведущих колес может устанавливаться по два подшипника

Чтобы заменить подшипник ступицы на переднем колесе, необходимо:

1. С помощью отвертки снять заглушку подшипника с переднего колеса и расконтрить и ослабить ступичную гайку.
2. Вывесить колесо.
3. Суппорт подвязать к детали подвески для исключения зависания его на шланге переднего тормоза. После этого отжать его отверткой и снять с поворотного кулака.
4. Открутить болты тормозного диска от ступицы и снять.
5. Отверткой поддеть стопорное кольцо и снять.
6. С помощью съемника выпрессовать подшипник ступицы.
7. Осмотреть посадочное место подшипника, очистить его от коррозии и грязи, старой смазки, нанести новую смазку.
8. Новый подшипник, не допуская его перекоса, запрессовать в ступицу с помощью съемника.
9. Поставить на место стопорное кольцо.
10. Подшипник закрепить на оси упорной шайбой и гайкой.
11. Затягиванием гайки отрегулировать вращение колеса для исключения люфта.

Завершив работы, сделать пробный заезд для проверки наличия шумов в подшипнике. После этого еще раз проверить наличие люфта в рулевом управлении. Существуют и другие способы как заменить передний ступичный подшипник. Может использоваться метод выколачивания с помощью обрезка трубы подходящего диаметра, нагрев ступицы и пр

Они требуют внимания и осторожности

Опытные автомастера знают, как заменить задний ступичный подшипник. Эта процедура значительно проще, чем при замене переднего. Ступицы этих подшипников на задней независимой подвеске практически такие же, как передние. Разница только в отсутствии поворотного кулака. Вид подшипника может меняться в зависимости от модели машины.

Замена детали

На первом этапе автомобиль ставится на смотровую яму, включается 1 передача и под колеса подкладываются упоры или простые кирпичи.

В соответствие с инструкцией, где говорится, как заменить передний ступичный подшипник ВАЗ 2110 начинают выполняться работы:

1. После снятия с колеса колпака, с помощью накидного ключа, откручиваются гайки колес, которые потом необходимо снять. Чтобы открутить подшипниковую гайку со ступицы ВАЗ 2110 применяется ключ на 30. Предварительно, с помощью зубила, необходимо расправить на гайке буртик. Для отворота гайки требуется присутствие помощника, который будет нажимать на педаль тормоза.
2. Используя отвертку, ведется демонтаж суппорта.
3. Затем отворачиваются суппорт от поворотного кулака. Чтобы он не остался висеть на тормозном шланге, необходимо своевременно его подвязать.
4. от ступицы откручиваются тормозные диски.

Замена ступичного подшипника ВАЗ 2110 проводится 3 способами.

Первый способ замены

Чтобы заменить ступичный подшипник совершаются следующие действия:

1. Процесс снятия ступичного элемента ведется с использованием съемника. Его лапки заводятся в специальные проточки, проделанные в ступице, и идет изъятие стопорного кольца. Не всегда это сразу получается. Иногда в ход идет отвертка, которой оно поддевается.
2. Как только деталь оказывается снятой, ее необходимо поменять на новый элемент. Делается это тоже с помощью съемника. Работа с таким приспособлением проводится значительно качественнее. Затрачивается меньше времени. Однако, с таким устройством, требуется иметь определенный навык работы.
3. Все обратные действия совершаются в том же порядке.

В этом случае не требуется демонтаж поворотного кулака. В процессе работы не затрагивается развал и после окончания процедуры его не приходится регулировать.

К недостатку такого варианта относится неудобство в работе, поскольку снятие и запрессовка нового изделия ведется непосредственно на автомобиле.

Второй способ замены

Замена ступичного подшипника ваз 2110 своими руками без съемника состоит из следующих шагов:

1. В этом случае, после демонтажа поворотного кулака, ступица вынимается и относится на верстак.
2. Здесь проводится замена старого подшипника на новое изделие.
3. Монтаж ведется в обратном порядке.

В процессе откручивания поворотного кулака необходимо зафиксировать метки. Их ставится 2:

• первая на стойке — показывает положение регулировочного болта;
• вторая указывает на прежне положение кулака.

Метки потребуются при сборке. Только после этого выбиваются болты кулака и нижней шаровой опоры. После снятия подшипника со ступицы и демонтажа стопорного кольца, идет выпрессовка его при помощи тисков.

Этот способ применяется при планировании ремонта всей ходовой части. После его окончания требуется отрегулировать развал-схождение.

Третий способ замены

Она состоит из следующих шагов:

1. Приходится снимать всю стойку.
2. Для дальнейшей работы, чтобы заменить ступичный подшипник, заранее готовятся специальные тиски.
3. В этих тисках требуется сменить вышедший из строя подшипник.

Сложность работы заключается не только в снятии стойки. Также выпрессовывается рулевой наконечник и снимаются гайки, которые крепят верхнюю стойку к каркасу кузова.

Чтобы поменять на колесе ступичный подшипник, нет надобности, обращаться на станцию техобслуживания. Если автомобиль часто эксплуатируется. А движение проходит по плохим дорогам, то такая работа проводится часто. В целях экономии, лучше замену проводить своими руками, тем более что деталь имеет невысокую стоимость, а инструкция по проведению работ тщательно разработана.

Проверка состояния

Думаю, рассказывать о том, что такое подшипник и из чего он состоит, смысла нет. Несмотря на довольно скромные размеры и простую конструкцию, он остается крайне значимым элементом в составе ступицы и всей ходовой части транспортного средства.

Проверить текущее состояние подшипника ступицы или же ступичного подшипника можно своими руками. Причем такая процедура проводится одинаково для многих авто, включая:

• ВАЗ 2107;
• Дэу Ланос;
• Рено Логан;
• Тойота Карина;
• Нива Шевроле;
• ВАЗ 2110;
• Саманд (иранская машина);
• СсангЙонг Кайрон;
• Газель;
• Опель Кадет;
• Нива 21214;
• УАЗ Патриот;
• Рено Дастер и пр.

Но для начала у водителя должен появиться повод проверить элемент. Первичным признаком наличия возможных проблем считается посторонних шум в зоне переднего колеса.

Если есть определенные подозрения, и шум косвенно подтверждает вашу теорию, требуется провести обязательную проверку.

Причем самостоятельная диагностика не предусматривает никаких особо сложных манипуляций. Это проще, чем справиться со стуком клапанов на горячем моторе, но и одновременно более сложно, нежели самостоятельно прокачать амортизаторы.

Шумы издают уже изношенные подшипники, для проверки которых следует выполнить несколько простых манипуляций:

• Разместите машину на ровной горизонтальной площадке;
• Колеса зафиксируйте с помощью противооткатов;
• Поставьте машину на ручник;
• С помощью домкрата приподнимите переднее колесо;
• Установите под авто дополнительные опоры для переноса основного веса;
• Крепко схватитесь за вывешенное колесо;
• В горизонтальной плоскости, раскачивая на себя и от себя, подвигайте колесо;
• Если подшипник исправен, посторонних шумов не возникнет;
• При исправном ступичном подшипнике люфта быть не должно;
• Затем снимите с ручника и просто покрутите колесо.

При проверках никаких шумов, скрипов и стуков возникать не должно. В противном случае мы имеем дело с проблемными и наверняка изношенными подшипниками.

Как ремонтировать и менять ступицу

Как и в любой работе, подготавливаем инструменты. Обычно достаточно набора рожковых ключей и головок.

Помимо ключей, понадобится:

• съемник для стопорных колец;
• специальный чашечный съемник;
• тиски;
• отвертки;
• зубило;
• гидравлический или механический домкрат;
• молоток.

Готовим автомобиль

Подкладываем под колеса противооткатные устройства или любой другой упор. Поднимаем домкратом, подкладываем упор.

Готовим детали

Ставим на ручной тормоз и первую передачу. Откручиваем колеса баллонным ключом. Вернее, до того, поднять домкратом, болты надо ослабить, затем поднять домкратом, затем выкрутить болты и снять колесо.

Откручиваем ступичную гайку. Бывает, эта гайка очень сильно затянута, ее невозможно открутить просто так. В этом случае зацепляют зубилом и бьют по нему молотком. Тормозной диск снимается путем откручивания двух болтов. Обычно клинит и рассыпается один подшипник.

Снимать и менять ступицу можно тремя способами:

при помощи механического съемника, поворотный кулак при этом не снимается; В первом случае не требуется снимать регулировочный болт, который регулирует развал-схождение. Это сложный способ, если не съемника и смотровой ямы. Потому что ступицу выбить и обратно запрессовать, требуется много усилий.
демонтаж ступицы вместе с поворотным кулаком, подшипник при этом меняется на верстаке. Этот вариант замены самый легкий, но, возможно нарушится регулировка развала схождения колес

Перед тем, как выкручивать болты поворотного кулака, надо отметить маркером его положение в стойке и обратить внимание, как располагается регулировочный развал-схождение болт. При сборке так, как было, будет минимум погрешностей.Второй вариант используется и для замены рулевых наконечников и шаровых опор, сайлентблоков.
демонтаж всей стойки в сборе, подшипники меняются с использованием тисков

Это самый сложный способ, требующий распрессование рулевого наконечника и откручивание верхней опоры. Лишь после этого, можно заменить нужную деталь.

Так как ступица сидит крепко, ее приходится выбивать молотком, если нет съемника. Делать это надо очень аккуратно, подкладывая под молоток доску, желательно дуб. При снятии подшипника, можно повредить стопорное кольцо, штопорное кольцо может и не идти в комплекте с новой ступицей.
