Схема расположения блока предохранителей на ВАЗ 2108, 2109, 21099

Поговорим о расположении всей электрики в схемах на ВАЗ 2108, 2109, 21099. Из статьи вы узнаете где находятся предохранители и реле, а также за что отвечает каждый из них. Кроме этого, мы приведем примеры устранения неисправностей электрики и замены предохранителей своими руками.

Надо сказать, что электрика в переднеприводных ВАЗах 2108, 2109, 21099 проста и неприхотлива. Запчасти, комплектующие и сами предохранители стоят копейки, поэтому не стоит переживать если они выйдут из строя. Купить предохранители на модели «зубил» ВАЗа не составляет труда, они есть везде, кстати и дефицит этих запчастей не грозит.

При поломке узла автомобиля, за который отвечает электрика, немедленно разберитесь в чем проблема. Используя наши рекомендации, схемы предохранителей и их значение вы без труда произведете замену предохранителей своими руками. Произвести замену можно без инструментов, выполняя только лишь инструкции.

На схеме ниже показано как найти блок с предохранителями.

Сразу под ветровым стеклом блок с предохранителями

Крышка снимается одновременным нажатием на 2 фиксатора-защелки как на рисунке ниже.

Как открыть блок предохранителей

Возьмите пластмассовый пинцет, малые плоскогубцы с узкими концами.

Воспользуйтесь щипцами или плоскогубцами для извлечения предохранителя

Аккуратно, но плотно возьмите щипцами предохранитель и извлеките его вертикальным движением вверх.

Извлечение предохранителя из блока

На фото ниже показан внешний вид блока без крышки.

Блок с предохранителями вид сверху

Предохранитель задних противотуманных фонарей находится отдельно от блока и располагается под панелью слева от водителя.

Предохранитель задних противотуманных фонарей

Перейдем к значениям каждого из предохранителей. В таблице ниже мы раскрыли тему.

Снятие и замена воздушного фильтра Лада Гранта своими руками

Таблица значений предохранителей ВАЗ 2108, 2109, 21099.

Предохранитель, № Сила тока, Ампер Значения
F9 7,5 Правая противотуманная фара
F8 7,5 Левая противотуманная фара
F1 10 Реле, клапан и включение очистителей фар
F7 30 Работа очистителей фар, насос омывателя, омыватель, очиститель и обогрев заднего стекла, вентилятор отопителя и радиатора, свет в бардачке
F16 15 Дворники на ветровом стекле, поворотники и задние фонари, генератор, уровень тормозной жидкости, датчики давления масла, стояночного тормоза, заслонки карбюратора, температуры охлаждающей жидкости, уровня топлива и вольтметр
F3 10 Освещение салона автомобиля, свет задних фонарей
F6 30 Стеклоподъемники
F10 7,5 Освещение номерных регистрационных знаков, лампа освещения подкапотного пространства, приборная подсветка, габаритные огни, подсветка прикуривателя
F5 20 Клаксон
F11 7,5 Габаритный свет заднего правого фонаря
F2 10 Аварийная сигнализация
F4 10 Реле, контакты включения и нагревательный элемент обогрева заднего стекла, прикуриватель
F15 7,5 Дальний свет правой фары
F14 7,5 Дальний свет левой фары
F13 7,5 Ближний свет левой фары
F12 7,5 Ближний свет правой фары

Предохранители бмв е65 (е66) на русском со схемами и таблицами с расшифровкой

Четвертое поколение 7 серии BMW выпускалось в 2001, 2002, 2003, 2004, 2005, 2006, 2007 и 2008 годах под маркировкой кузова E65. E66 — обозначалась более удлиненная версия автомобиля, а е67 — бронированы версии. За это время автомобиль прошел один рестайлинг. Мы предлагаем информация о блоках реле и предохранителях бмв е65 и е66 на русском языке с подробны описанием схем.

В данной версии бмв есть два основных блока с предохранителями. Один находится в салоне, другой в багажнике.

Блок предохранителей в салоне bmw e65 / e66

Он находится за бардачком или как его еще называют вещевым ящиком.

Для доступа, отожмите язычок крышки вперед и откиньте. Выглядеть будет примерно так.

фото блока предохранителей бмв е65

Схема

Таблица с описанием схемы на русском

1 (20A) Дополнительный отопитель
2 (5A) Аудиосистема / Радио
3 (30A)
4
5 (7.5A)
6 CD-чейнджер
7 (7,5A) Система поддержания скорости
8 (10A)
9 (5A) Система контроля давления в шинах
10 (15A) Электронный блок управления кондиционером
11 (7,5A)
12 (20A) Блок управления электрооборудованием рулевой колонки
13
14 (15A) Система подвески
15 (15A)
16
17 (5A)
18 (5А) Блок управления корректором фар
19 (30A) Блок управления электрооборудованием левой задней двери
20 (25A)
21 (30A) Блок управления электрооборудованием левой передней двери
22 (15A)
23 (30A) Электропривод передних сидений
24 (10A) Блок управления системой ночного видения
25
26
27
28 (15A) Блок управления комбинацией приборов
29 (7,5A) Диагностический разъем (DLC)
30 (10A) Свечи накала
31 (20A) Прикуриватель(и)
32 (20A) Разъем(ы) зарядки
33 (7.5A)
34 (5A)
35 (40A) Очиститель лобового стекла
36 (50A)
37 (40A) Блок управления электродвигaтелем вентилятора Кондиционер/отопителя
38
39 (50A) Система ABS
40 (60A) Электросистема двигателя
41 (50A)
42 (50A) Блок управления замком зажигания
43 (50A) Прикуриватель
44 (50A)

Блок с предохранителями в багажнике бмв е66 / е65

Откиньте правую боковую панель, взявшись за ручку вверху. Актуальная спецификация предохранителей приведена на внутренней стороне панели.


реальная фотография блока с предохранителями в багажнике

Обозначение на русском

51 (15A) Реле обогревателя лобового стекла
52 (15A) Холодильник
53 (5A)
54 (5A) Блок управления системы дистанционного управления центральным замком и запуска двигателя
55 (30A) Блок управления подогревом заднего сиденья
56 (30A) Электропривод передних сидений
57 (15A)
58 (30A) Блок управления электрооборудованием правой передней двери
59 (5A) Блок управления стояночным тормозом
60 (30A) Блок управления электрооборудованием правой задней двери
61 (30A) Блок управления стояночным тормозом
62 (30A) Компрессор системы активной подвески
63 (20A) Блок управления электроприводом люка
64
65 (30A) Радио
66 (20A) Разъем электрооборудования прицепа
67
68
69
70
71 (5A)
72 (7,5) Блок управления подвеской
73 (15A) Топливный насос
74
75 (30A) Подогрев сидений
76 (10A) Навигационная система /ДВД
77 (5A) Кондиционирование сидений
78 (30A) Подогрев сидений
79 (10A) Телефон
80
81 (50A) Блок управления приводом открывания/закрывания крышки багажника
82
83 (40A)
84

Дополнительная информация

Если у вас остались вопросы, посмотрите данное видео. Тут наглядно можете посмотреть как получить доступ к блоку с предохранителями в bmw e66.

Инструкция по эксплуатации

Хотите больше информации про автомобиль бмв е65/е66, скачайте бесплатно полное руководство по эксплуатации на русском языке.

vsepredohraniteli.ru

Как ремонтировать вентилятор печки (отопителя) БМВ Е60

Профессиональный ремонт отопителя БМВ в первую очередь начинается с аппаратной диагностики. Нужно определить температурные показатели и соответствие показателей тока, достающегося от АКБ потребителям

Если «виноват» аккумулятор кроме его замены на новый, важно правильно инициализировать (прописать) оборудование

Если проблема затрагивает помпу и радиатор, а ОЖ меняли давно рекомендуется провести внеочередное обслуживание системы охлаждения. Замену водяных клапанов отопителя, в случае их окисления, нужно провести как можно быстрее, иначе может пострадать сам блок климат-контроля, точнее одна из микросхем. Именно из-за ее отказа обдув ветрового стекла и ног происходит все время горячим воздухом, независимо от регулировок.

Самый кропотливый этап замена вентилятора или реле (ежа) BMW E60 в случае их отказа. Эта манипуляция предполагает разборку консоли (подлокотника), снятие средней (передней) части торпеды, вместе с магнитолой (ССС). Аккуратная замена требует умения и специального комплекта съемников облицовки, поэтому ее выполняют не все сервисы. Если в вашем БМВ срочно нужно отремонтировать печку, причем, желательно едорого приезжайте к нам, в SportKB. Мы проводим точную диагностику, устраняем неисправности независимо от их уровня сложности, даем длительную гарантию на ремонт.

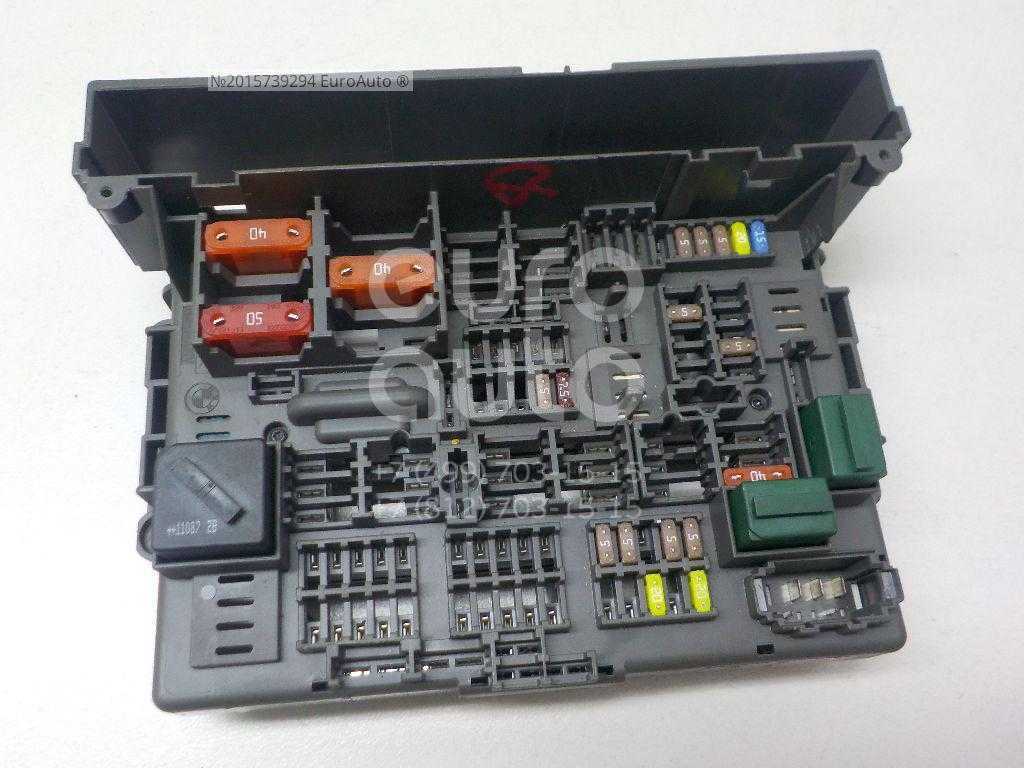

Блок предохранителей и реле под капотом BMW E60

Находится в моторном отделении ближе к лобовому стеклу.

Общая схема элементов блока

1 Электронный блок управления двигателем
2
3 Реле блока управления высотой подъема клапана
4 Реле обогревателя системы вентиляции картера
5 Реле электродвигателя очистителя лобового стекла
6 Реле насоса системы подачи воздуха навыпуск
7 Реле системы управления двигателем
F1 (30А) Управление двигателем
F2 (30А) Управление двигателем
F3 (20А)
F4 (30А)
F5 (30А) Управление двигателем
F6 (10А) Управление двигателем
F7 (40А) Управление двигателем
F8 (30А)
F10 (5А) Обогреватель системы вентиляции картера

Выберете модификацию т/с для поиска блок предохранителей

  • BMW 7 Series III E38 Седан 728 i,iL 193 л.с. id5105 Двигатель: объем — 2.8 л., мощность — 193 л.с., тип — бензиновый, модель — M52 B28 (286S2). Привод: задний. Год выпуска: 1995-2001
  • BMW 7 Series III E38 Седан 728i X 193 л.с. id21380 Двигатель: объем — 2.8 л., мощность — 193 л.с., тип — бензиновый, модель — M52 B28 (286S1). Привод: полный. Год выпуска: 1995-2001
  • BMW 7 Series III E38 Седан 730 i,iL 211 л.с. id3812 Двигатель: объем — 3 л., мощность — 211 л.с., тип — бензиновый, модель — M60 B30 (308S1). Привод: задний. Год выпуска: 1994-2001
  • BMW 7 Series III E38 Седан 730 i,iL 218 л.с. id3813 Двигатель: объем — 3 л., мощность — 218 л.с., тип — бензиновый, модель — M60 B30 (308S1). Привод: задний. Год выпуска: 1994-2001
  • BMW 7 Series III E38 Седан 735 i,iL 235 л.с. id5106 Двигатель: объем — 3.5 л., мощность — 235 л.с., тип — бензиновый, модель — M62 B35 (358S1). Привод: задний. Год выпуска: 1996-2001
  • BMW 7 Series III E38 Седан 740 i,iL 286 л.с. id3814 Двигатель: объем — 4 л., мощность — 286 л.с., тип — бензиновый, модель — M60 B40 (408S1). Привод: задний. Год выпуска: 1994-2001
  • BMW 7 Series III E38 Седан 740 i,iL 286 л.с. id5104 Двигатель: объем — 4.4 л., мощность — 286 л.с., тип — бензиновый, модель — M62 B44 (448S1). Привод: задний. Год выпуска: 1996-2001
  • BMW 7 Series III E38 Седан 750 i,iL 326 л.с. id3815 Двигатель: объем — 5.4 л., мощность — 326 л.с., тип — бензиновый, модель — M73 B54 (54122). Привод: задний. Год выпуска: 1994-2001
  • BMW 7 Series III E38 Седан 725 tds 143 л.с. id5403 Двигатель: объем — 2.5 л., мощность — 143 л.с., тип — дизель, модель — M51 D25 (256T1). Привод: задний. Год выпуска: 1996-2001
  • BMW 7 Series III E38 Седан 730 d 184 л.с. id10024 Двигатель: объем — 3 л., мощность — 184 л.с., тип — дизель, модель — M57 D30 (306D1). Привод: задний. Год выпуска: 1998-2000
  • BMW 7 Series III E38 Седан 730 d 193 л.с. id14812 Двигатель: объем — 3 л., мощность — 193 л.с., тип — дизель, модель — M57 D30 (306D1). Привод: задний. Год выпуска: 2000-2001
  • BMW 7 Series III E38 Седан 740 d 245 л.с. id12100 Двигатель: объем — 3.9 л., мощность — 245 л.с., тип — дизель, модель — M67 D39 (398D1). Привод: задний. Год выпуска: 1999-2001

На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.

Предохранители и реле BMW E38 с описанием и расположением всех элементов

Bmw E38. Это автомобиль, который представляет третье поколение BMW 7 серии 7 серии. Эта модель была выпущена в 1994, 1995, 1996, 1997, 1998, 1999, 2000 и 2001 годах. За это время автомобиль подвергся одному рестайлингу. Мы рассмотрим расположение и подробное описание предохранителей BMW E38 с диаграммами на русском языке.

Блок предохранителей под капотом BMW e38

Это устройство расположено в правой задней части моторного отсека.

Там (на пластиковой коробке) напечатана последняя информация о предохранителе для вашей модели BMW. Мы предоставляем общую информацию, которая может варьироваться в зависимости от конфигурации и года выпуска.

Таблица описаний

1
2
3 Дворники тридцать
4 Омыватель фар тридцать
пять сигнал 15
6 Внутренние ходовые огни омывателя фар 20
7 Кондиционирование воздуха 7,5
8 Регулируемое наружное зеркало Система центрального замка Электростеклоподъемники тридцать
девять Вспомогательный вентилятор 20
десять Автоматический контроль стабильности 25
одиннадцать Кондиционер Дополнительный вентилятор Обогрев заднего стекла Обогрев лобового стекла Обогреватель дефрагментатора 15
12 Регулировка рулевой колонки 15
13 (-) (-)
14 (-) (-)
15 Регулировка сиденья водителя в рулевой колонке тридцать
шестнадцать Подогрев сиденья пассажира с подогревом тридцать
17 (-) десять
18 (-) пять
19 (-) пять
20 Кондиционер вспомогательный вентилятор] Обогрев заднего стекла с обогревом лобового стекла Обогреватель пять
21 Устройства открывания гаражных ворот пять
22 Управление двигателем десять
23 Модуль подсветки приборной панели пять
24 Управление двигателем пять
25 (-) (-)
26 Световой модуль сигнальной панели пять
27 Многофункциональный дисплей информации пять
28 Дворники радиоуправления пять
двадцать девятый Центральный замок стеклоподъемника тридцать
тридцать Стекло с подогревом и обогревом лобового стекла десять
31 Регулируемое наружное зеркало Центральный замок Система электрического стеклоподъемника тридцать
32 Дополнительный вентилятор кондиционера тридцать
33 ABS 25
34 Вспомогательный вентилятор тридцать
35 (-) (-)
36 Обогрев рулевого колеса десять
37 (-) (-)
38 Вспомогательный вентилятор пять
39 Сиденье с подогревом 15
40 пять
41 Модуль подсветки приборной панели пять
42 гнездо зарядного устройства (прикуриватель) 7,5
43 Защитная сумка пять
44 иммобилизация пять
45 Защитная сумка пять
46 Встроенный радиотелефонный монитор пять
47 Многофункциональный информационный дисплей на руле пять
48 Регулировка заднего сиденья десять
