Стабилизаторы поперечной устойчивости

Стабилизатор поперечной устойчивости: зачем нужен этот элемент подвески? — Автомобили и люди

Зачем нужен стабилизатор поперечной устойчивости как работает данный узел и почему он стал таким незаменимым в конструкциях автомобильных подвесок. Наверняка вы заметили, что в описаниях конструкций современных подвесок, очень часто упоминается о такой детали как стабилизатор устойчивости.  Этот элемент крайне полезен, раз инженеры так любят его использовать. А я больше скажу, без него невозможно ездить на автомобиле, сам пробовал…

Чтобы кузов не гулял…

Для чего автомобилю нужен этот элемент?

В принципе, название этой детали говорит само за себя – её главная роль заключается в стабилизации положения кузова. Дело в том, что на поворотах корпус автомобиля под действием центробежных сил кренится, а это не только не нравится находящимся в его салоне людям, но и подвеске, которая теряет нормальное сцепление с дорогой, из-за того, что нагрузка на колёса становится разная.

Негативных последствий от этого масса, начиная потерей адекватной управляемости машины и заканчивая аварией – ваш четырёхколёсный друг может просто завалиться на бок. С этими неприятными явлениями и борется наш сегодняшний герой статьи.

Всё гениальное — просто

Несмотря на весь груз ответственности стабилизатора поперечной устойчивости, его конструкция до безобразия проста.

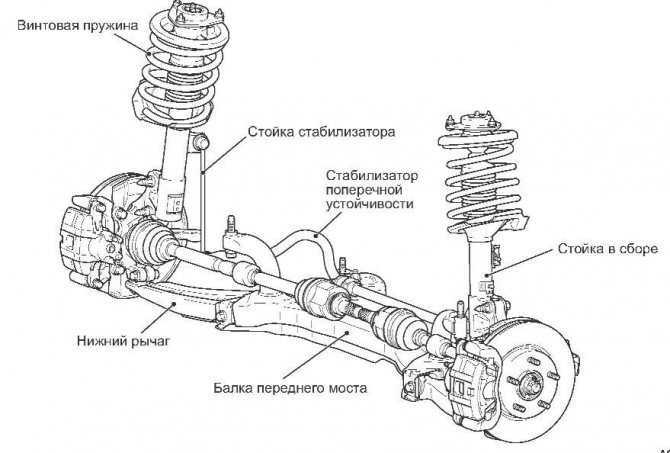

По сути, он представляет собой металлическую штангу сложной формы, соединяющую между собой противоположные колёса на оси. К колёсам (если точнее, то к рычагам подвески), стабилизатор прикрепляется тягами, или стойками, еще их называют линками, в средней своей части он крепится к кузовным элементам при помощи специальных втулок, которые позволяют ему скручиваться как торсион, препятствую излишнему крену кузова.

В большей степени форма штанги (стабилизатора) в современных автомобилях зависит от наличия и положения агрегатов, находящихся под днищем, поэтому она может принимать самые причудливые конфигурации.

  1. Правая стойка;
  2. Стойка (линк) стабилизатора;
  3. Штанга стабилизатора поперечной устойчивости;
  4. Левая стойка;
  5. Кулак ступицы;
  6. Ступица;
  7. Продольная тяга;
  8. Задняя поперечная тяга;
  9. Передняя поперечная тяга;
  10. Подрамник.

Свою работу герой нашей статьи, под номером 3, выполняет благодаря всё той же физике, которая одарила металлические штанги и пруты способностью пружинить при скручивании по оси. Это так называемые торсионы.

В нашем случае данный эффект работает следующим образом. Предположим, что у Вас автомобиль с независимой подвеской на всех осях. При вхождении на скорости в поворот, силы инерции наклоняют кузов, из-за чего колёса с одной стороны нагружаются сильней, а с противоположной наоборот – разгружаются и пытаются оторваться от дороги.

Тут и начинается звёздный час заднего и переднего стабилизаторов поперечной устойчивости. Так как разные концы штанг в этом случае поворачиваются в разные стороны, срабатывает эффект торсиона, который пытается их выровнять, причём, чем сильнее кузов кренится, тем больше они сопротивляется этому.

Таким образом, удаётся скомпенсировать негативные колебания и, как следствие, не потерять необходимое сцепление колёс с дорогой. Кстати, хотелось бы отметить, что используются эти полезные штанги исключительно в независимых подвесках, где каждое из колёс живёт своей жизнью, а в зависимых они совершенно не нужны, там и так всё хорошо.

Проблемы стабилизаторов устойчивости

В принципе, на этом можно было бы и закончить нашу статью, если бы не одно но… Несмотря на элементарность конструкции и при этом неоценимую полезность, у стабилизаторов есть ряд очень существенных недостатков, а именно:

  • при наличии этого элемента независимая подвеска теряет ряд своих главных свойств – отсутствие влияния одного колеса на другое и большую величину хода;
  • при установке на внедорожник, стабилизатор ухудшает его проходимость, так как появляется риск вывесить колесо на неровностях;
  • задний стабилизатор высокой жёсткости может негативно отражаться на поворачиваемости автомобиля.

Избавиться от перечисленных проблем можно, но, правда, путём усложнения конструкции. Так, например, на некоторых внедорожниках применяются отключаемые стабилизаторы поперечной устойчивости.

Есть и более радикальный способ – применение адаптивной подвески, когда какие-либо штанги между колёсами и вовсе не нужны, но пока что его могут себе позволить только автомобили бизнес-класса.

Рассказав обо всех нюансах, связанных со стабилизаторами устойчивости, мы теперь со спокойной душой можем подвести черту под нашей статьёй.

Не забывайте подписываться на рассылку и до новой встречи, друзья!

Немного о работе подвески автомобиля

Не трудно догадаться, что уровень безопасности и комфорта в дороге как для водителя, так и для пассажиров практически напрямую зависит от исправности подвески, а также того, как хорошо она справляется со своими задачами.

Каждый компонент подвески автомашины нацелен на определённую функцию. Рычаги вместе с цапфами удерживают колесо в необходимой плоскости, параллельно позволяя ему свободно вращаться в двух различных плоскостях (момент вхождения в поворот).

Амортизаторы гасят возникающие во время движения колебания, гарантируя тем самым плавность хода транспортного средства. Пружины в то же время призваны обеспечить жёсткость подвески и возвращение её компонентов в первоначальное состояние.

Основные узлы и компоненты передней подвески автомобиля

Разновидности прибора

Практически уже не используется, но имеет немало достоинств классический электромеханический стабилизатор. Его отличает плавная регулировка напряжения, что позволяет рассчитывать на высокую точность коррекции параметров работы электрической цепи. Такие модели все еще применяются для обслуживания чувствительной аудиоаппаратуры и систем освещения. Более распространен автоматический стабилизатор напряжения релейного типа, регулировка в котором происходит благодаря механическому переключателю.

Этот вариант целесообразно использовать в частных домах, на дачах и в квартирах. Также растет в популярности цифровой импульсный стабилизатор. Концепция данного прибора полностью укладывается в представления о современной компактной бытовой технике. Импульсные модели имеют дисплеи с меню управления, предусматривают возможность программирования функции стабилизатора, отличаются быстрой регулировкой и высокой степенью надежности.

Как поменять стойки стабилизатора

Сразу стоит оговориться, что замена стоек стабилизатора будет отличаться у различных марок и моделей машин. Но как правило, процедура не составляет большого труда и доступна даже для неопытных автовладельцев. Для этого нужно иметь домкрат и слесарные инструменты — ключи, шестигранники, монтировка (в зависимости от модели машины). Передние и задние стойки у большинства машин отличаются. Передние — длинные, задние — короткие.

Обратите внимание! Рекомендуется менять стойки стабилизатора в паре (правую и левую одновременно), даже, если стучит лишь одна из них. Первое, о чем нужно помнить перед тем как начинать работы по замене стоек, это то, что ось автомобиля, где предполагается менять запчасть, должна быть полностью вывешена, то есть стабилизатор и стойка должны находиться в разгруженном состоянии

Это можно добиться, поддомкратив ее с одной стороны, а после этого установить шаровую на подставку. В противном случае даже при условии, что вы сможете демонтировать старую стойку, новую вы правильно не установите. По статистике это является основной причиной преждевременного выхода стойки из строя

Первое, о чем нужно помнить перед тем как начинать работы по замене стоек, это то, что ось автомобиля, где предполагается менять запчасть, должна быть полностью вывешена, то есть стабилизатор и стойка должны находиться в разгруженном состоянии. Это можно добиться, поддомкратив ее с одной стороны, а после этого установить шаровую на подставку. В противном случае даже при условии, что вы сможете демонтировать старую стойку, новую вы правильно не установите. По статистике это является основной причиной преждевременного выхода стойки из строя.

В процессе замены ни в коем случае не повредите пыльники. Если они находятся в плачевном состоянии — замените их. Ведь от их целостности напрямую зависит срок службы стойки.

Помните, что после замены стоек стабилизатора проверку развала-схождения делать НЕ нужно, поскольку они не влияют на углы расположения колес.

Замена передней стойки стабилизатора на Ford Focus

Диагностика и замена стоек на TOYOTA RAV4 2002

Также советуем вам ознакомиться с видеоинструкциями по замене стоек на “Шевроле Круз” и “Рено Логан”.

Какими бывают стабилизаторы поперечной устойчивости

Стабилизаторы бывают различной жесткости, которая зависит от свойств используемого материала, его формы и способа крепления. Фото: drive2.ru

Чем выше показатель жесткости стабилизатора, тем больший уровень нагрузки отдается с внутреннего колеса на внешнее, тем более крутые повороты может совершать автомобиль.

Стабилизаторы бывают переднего и заднего типов, в зависимости от конкретного типа можно устанавливать оптимальный режим управления.

Отличительная особенность стабилизатора поперечной устойчивости активного типа в том, что он изменяет величину жесткости в зависимости от условий движения: при спокойном движении по прямой он становится мягче, обеспечивая повышенную плавность езды, а при совершении поворотов его жёсткость растет из-за бокового ускорения. Это происходит из-за наличия винтового гидроцилиндра: он встроен между половин металлической штанги в стабилизаторе, при этом сама штанга крепится к подвеске, к ее подвижным элементам.

Конструкция и принцип действия активного стабилизатора

Устройство активного стабилизатора поперечной устойчивости достаточно просто. Фото: drive2.ru

Составные элементы активного стабилизатора поперечной устойчивости представлены:

  • штангой с круглым сечением в форме буквы П;
  • хомутами и резиновыми втулками, обеспечивающими вращение;
  • отверстиями для продувки воздуха;
  • поршнями;
  • шариковым винтом.

Его концы прикрепляются на шарнирах с подвеской и стойками амортизатора. При этом соединение может быть как прямое, так и опосредованное, при помощи двух тяг.

Сам стабилизатор имеет простой принцип действия, который основан на изменении нагрузки между элементами подвески: в том случае, если происходит боковой крен, концевые элементы стабилизатора перемещаются в противоположные стороны. Одновременно происходит закручивание средней части, кузов автомобиля немного приподнимается с одной стороны и опускается с другой.

Чем больший происходит крен, тем более сильное сопротивление оказывает стабилизатор, выравнивания автомобиль на дороге. Фото: lr-expert.ru

Маневренность автомобиля напрямую зависит от характеристик жесткости стабилизатора: активный стабилизатор с меньшим уровнем жесткости дает больший крен шасси и большую маневренность, одновременно уменьшая чувствительность управления, в том время как более стабилизатор с более высоким уровнем жесткости дает прямо противоположный эффект.

Для того, чтобы добиться необходимого баланса жесткости активного стабилизатора, в автомобиле устанавливают одну из следующих технологий:

  • активного привода в конструкции стабилизатора;
  • гидроцилиндров вместо стоек стабилизатора;
  • гидроцилиндра вместо втулки стабилизатора.

Разновидности и особенности каждого из стабилизаторов

1) С системой динамического управления шасси. В такой системе жесткие стойки стабилизатора поперечной устойчивости заменяются на гидроцилиндры. Они же в свою очередь комбинируются с гидравлическими стойками и с гидравлической системой. Работа активного стабилизатора здесь находится под электронной системой управления.

2) С гидравлическим приводом. Конструкция стабилизатора такого типа предполагает наличие активного стабилизатора, состоящего из двух частей, между которыми располагается гидравлический привод. Такая конструкция может иметь модификации, но сюда относятся и гидравлические приводы с поршнем и шариковым винтом, и приводы-гидромоторы, управляемые электронной системой. В подобной системе объединяются входные датчики, блок управления и даже исполнительные устройства.

3) С системой кинетической стабилизации подвески. Эта концептуально новая система стабилизации подвески: представляет собой своеобразный замкнутый гидравлический контур, в котором соединены вместе и два гидроцилиндра, и клапаны, и гидроаккумулятор. К ним также подключаются блок управления и сенсорные датчики. В такой конструкции стабилизатор соединяет гидроцилиндры и кузов между собой.

4) С электромеханическим приводом. Данному виду присуще наличие двух активных стабилизаторов, между которыми располагается электромеханический привод. Управление всей конструкцией, подобно конструкции с гидравлическим приводом, осуществляет электронная система. Такой тип активного стабилизатора имеет ряд плюсов: время отклика становится минимальным – до 20 миллисекунд, а энергия расходуется минимально.

Видео — Как сделать двойной стабилизатор поперечной устойчивости на ВАЗ

https://youtube.com/watch?v=4gRPV8hNyQA

Если даже это не помогло, воспользуйтесь динамометрическим ключом или мощным воротком. Убедитесь, что вы не закручиваете, а откручиваете гайку. Если опять не получилось, придется срезать болт или гайку с помощью болгарки. Вынув болт, потяните нижнюю часть стабилизатора вниз, чтобы вывести из крепления. Затем проведите такие же действия с верхней частью.

Ремонт рычагового стабилизатора заключается в замене изношенных сайлентблоков. Для этого необходимо воспользоваться съемником для сайлентблоков, его продают в большинстве автомагазинов. Установите съемник так, чтобы втулка, диаметр которой чуть больше сайлентблока была с одной стороны, а шайба с диаметром чуть меньше посадочного отверстия (его легко определить по новому сайлентблоку) с другой. Затем затягивайте гайку до тех пор, пока сайлентблок полностью не выйдет. Очистите посадочное место, обильно смажьте мыльной водой и также с помощью съемника установите новый сайлентблок. Аналогично отремонтируйте вторую сторону стабилизатора, после чего установите его на машину.

Для демонтажа торсионного стабилизатора открутите сначала крепления к подвеске, затем крепления к корпусу. Также открутите соединительные элементы с сайлентблоками. Ремонт стабилизатора заключается в замене  резиновых деталей и соединительных элементов. Менять сайлентблоки на соединительных элементах стоит лишь в том случае, если стоимость детали как минимум в пять раз превосходит цену резинометаллического шарнира.

Процесс выявления неисправностей и их устранения

Если застучали стойки, первым делом необходимо проверить их геометрию. Любое отклонение от нормы является признаком повреждения, и дальнейшая эксплуатация автомобиля невозможна до его устранения. Далее переходим к осмотру передних шарниров. Дефекты их составных элементов (сайлентблоков, пыльников и втулок), говорят о необходимости проведения срочных ремонтных мероприятий. Если диагностика выполняется на смотровой яме, необходимо чтобы помощник раскачал автомобиль. Сторонние звуки во время этого, укажут на неисправность деталей.

Проверять состояние стоек стабилизатора лучше всего при разгруженной подвеске. Для этого транспортное средство необходимо поднять с обеих сторон домкратами и зафиксировать на подставках, уперев их в раму. При этом колеса должны находиться на земле. Следует резко подергать стойки. В случае исправности элементов никакого люфта не должно возникать. Более точно оценить их состояние можно при помощи автомобильного стетоскопа, выслушав им шумы во время воздействия на стойки.

В случае поломки стоек стабилизатора, их необходимо обязательно демонтировать с автомобиля. Никаких сложных инструментов для проведения этой процедуры не потребуется, разве что не помешает специальный съемник для шаровых опор. В случае его отсутствия, проявив смекалку, можно сделать аналогичное приспособление на основе гидравлического домкрата. Не все стойки подлежат ремонту. Это определяется особенностями их конструкции.

Необходимо подчеркнуть, что восстановленные стойки стабилизатора имеют свои особенности установки. В процессе ее проведения необходимо лишь наживить гайки, после чего опустить транспортное средство. Окончательную затяжку и регулировку выполнять только в таком положении.

Большинство стабилизаторных стоек неремонтопригодны, поэтому их необходимо менять в обязательном порядке. В принципе, процесс их замены не отличается особой сложностью, и вполне выполним в условиях гаражного бокса. При этом для его проведения потребуется минимальный набор инструментов, который входит в стандартный комплект технической аптечки автомобиля. Самостоятельное выполнение технического обслуживания и ремонтных работ позволит не только сэкономить определенную сумму денег, но и досконально изучить особенности конструкции и функционирования отдельных элементов. Благодаря этому можно не бояться быть застигнутым врасплох в случае возникновения различных неисправностей.

Стойки стабилизатора или так называемые «косточки» — один из самых нагруженных и быстроизнашивающихся элементов подвески автомобиля. Виноваты в этом, по большей части, российские дороги (точнее их отсутствие), но есть и другие факторы, сильно сокращающие рабочий ресурс этих деталей. Из этой статьи вы узнаете, когда необходима замена стоек стабилизатора и как выполнить эту процедуру своими руками.

Функция стоек стабилизатора и их ресурс

Стойки выполняют роль соединительного элемента между стабилизатором и подвеской. Они гасят возникающие при повороте автомобиля нагрузки и предотвращают тем самым крен кузова. Конструктивно это металлический шток с шарнирными подвижными соединениями на концах. Шарниры сверху прикрыты пыльниками.

Если стойки стабилизатора будут повреждены, то автомобиль потеряет управляемость, его может занести или опрокинуть.

Ресурс стоек по утверждениям производителей составляет около 100 тыс. км пробега. Но для России такие цифры неактуальны. Даже самые осторожные водители ощущает первые признаки износа стоек после прохождения 50 тыс. км с момента замены, а если они некачественные, то раньше. Тянуть с установкой новых стоек нет смысла. Это опасно как для подвески машины (ее ремонт обойдется дороже замены стоек), так и для водителя с пассажирами.

Признаки неисправности стоек стабилизатора

Не заметить износ стоек достаточно сложно. Об этом будут свидетельствовать сразу несколько характерных признаков:

стук в подвеске при пересечении мелких неровностей на дороге;крен автомобиля на повороте;при торможении машины начинает раскачиваться кузов;при движении по прямой автомобиль самопроизвольно сбивается с курса.Чтобы исключить другие неисправности с такими же признаками, можно вывернуть руль в крайнее положение и монтировкой (или даже рукой) попытаться раскачать стойку. Если сделать это получится без особого труда, то нужна замена.

Как грамотно поменять подушки СПУ Lada Vesta?

Технология выполнения ремонтных работ по смене резиновых подушек стабилизаторной штанги проста и доступна абсолютному большинству автомобилистов. Само собой, если автомобиль на гарантийном обслуживании, то этим должны заниматься механики дилерского автосервиса.

Подготовительные мероприятия

Для проведения ремонтных процедур не нужно даже снимать защитный фартук двигателя. Однако наличия небольшого комплекта инструмента никто не отменял, для работы понадобятся:

  • Ключ Torx T40.
  • Кольцевой ключ «на 16».
  • Накидной ключ «на 13».
  • Вороток, удлинитель и головка «на 10».
  • Силиконовая смазка.

Преимущества метода

Нагрузка, которая оказывается на заднюю часть подвески через амортизаторы, уменьшится в значительной степени. Таким образом повысится срок службы автомобиля. Именно потому на ВАЗы (касается современных моделей) эти устройства устанавливаются уже на производстве.

Плюсы тут достаточно явные: маневренность станет лучше, а повороты будет легче проходить за счет сразу двух улучшений: хорошей реакции на повороты руля и большей четкости траектории. Естественно, крен машины также уменьшится, а планирование автомобиля на льду или влажной поверхности не будет настолько явным.

К тому же мелкие неровности дороги, которые встречаются постоянно, будут просто проглатываться, без всякого воздействия на водителя.

Есть здесь все-таки и минусы, точнее говоря, он один – просвет между подвеской и дорожным полотном уменьшится. Особенно явно это проявляется, если сильно нагрузить машину.

Возможные неисправности

Ниже приведены наиболее распространенные неисправности СПУ.

Поломка стойки

Одна из самых часто встречающихся неисправностей – поломка стойки. Заметить ее можно по чисто внешним признакам, не проводя визуальный осмотр СПУ. Неисправность проявляется в следующих «симптомах».

  • Ухудшение управляемости машины. Автомобиль хуже слушается руль, «рыскает» при поворотах (а иногда и при прямой езде).
  • Увеличение крена при поворотах. Поскольку стойка больше не передает нагрузку на стержень, наклон авто при повороте увеличивается.
  • Раскачивание. Машину начинает раскачивать при торможении, езде по неровным поверхностям.
  • Заносы. Транспортное средство может заносит на поворотах.
  • Посторонние звуки. Неисправные шарниры стойки могут издавать хорошо различимые звуки.

Чтобы узнать, сломана ли стойка, нужно:

  • вывернуть колесо до предела;
  • покачать деталь рукой.

Если она люфтит – налицо поломка. Задние стойки можно проверить только в смотровой яме, так как доступ к ним можно обеспечить только с ее помощью. Если смотровой ямы нет, проверку проводят в автосервисе.

Нужно ли менять люфтящую стойку? Правильный ответ – однозначно да. Ездить на автомобиле с неисправной стойкой стабилизатора недопустимо. Если вовремя не устранить поломку, это может привести к ДТП, так как вышедшая из строя тяга СПУ существенно ухудшает управляемость авто.

Истирание втулок

Втулки кузовных креплений СПУ со временем могут истираться. Понять, что это произошло, можно по стуку, доносящемуся из подвески. Нужно помнить, что стук может быть также причиной неисправного амортизатора. Однако в этом случае он будет раздаваться только при преодолении неровностей, ям, ухабов. А при сломанной втулке стук будет слышен практически всегда.

Если вовремя не поменять втулки, появляется поперечное раскачивание кузова при езде, «рыскание» при поворотах. Все это существенно ухудшает управляемость. Поэтому может привести к аварийной ситуации на дороге.

Чтобы проверить, в порядке ли втулки, нужно проехать невысокое препятствие насикосок (подойдет обычный лежачий полицейский). Если в области педалей отчетливо слышен стук, то втулки стопроцентно неисправны и требуют замены.

Деформация штанги

При регулярных нагрузках повышенной интенсивности стержень СПУ может деформироваться. Проявляется это точно так же, как и неисправность стоек. Чтобы убедиться, что поломка действительно имеет место, проводят визуальный осмотр штанги. В ходе него к детали прикладывают ровный предмет по всей длине – это позволяет заметить даже малейшее искривление стержня.

Если штанга оказалась искривленной, требуется установка новой. Сколько бы ни ездил водитель с неисправной деталью, рано или поздно это приведет к ДТП.

Что будет если убрать стабилизатор поперечной устойчивости

Автомобилисты с опытом обслуживания своих авто считают, что стойки стабилизатора – это самые капризные детали в подвеске. И чтобы не менять их часто, многие умышленно отключат СПУ. В сети можно найти споры на форумах и сообществах о том, нужно ли отключать торсион.

На самом деле ездить без СПУ можно и ничего страшного не будет. В подвеске есть много элементов, без которых можно эксплуатировать машину. Но специалисты не рекомендуют убирать торсион, так если это сделать, то возможность подвески совершать резкие маневры в аварийной ситуации пропадает. Без торсиона в повороте машина будет крениться больше.

Также существует легенда, что водитель «Пежо 607» решил отключить СПУ и в итоге разбил поддон двигателя. Специалисты подтвердили, что неприятности возникли именно из-за неработающего стабилизатора. Естественно, это касается только обычных автолюбителей и гражданских авто, которые ездят по городским дорогам.

Ездить без СПУ можно, но не быстро. Также не рекомендуется выполнять резких маневров – это может быть небезопасным. Но в большинстве случаев, если в повороте машина уверенно стоит на всех четырех колесах, то ничего не случится.

Преимущества и недостатки

Стабилизатор имеет как преимущества, так и недостатки.

Главное преимущество заключается в том, что устройство минимизирует наклон автомобиля на поворотах при передвижении на высоких скоростях. Это делает езду более безопасной, поскольку предотвращает весьма вероятное в подобной ситуации опрокидывание.

Недостаток СПУ – уменьшение хода подвески. Нужно сразу оговориться, что этот минус актуален только для внедорожников – при передвижении по ровным поверхностям он не играет какой-либо существенной роли и не доставляет водителю проблем. А вот при езде по бездорожью стабилизация нередко приводит к тому, что одно из колес кроссовера оказывается в воздухе и теряет контакт с поверхностью, по которой передвигается транспортное средство. В результате проходимость джипа, оборудованного СПУ, существенно уменьшается.

Поэтому если внедорожник приобретается не для городской езды, а действительно для передвижения по пересеченной местности, стоит обратить внимание на модели с:

  • возможностью отключения стабилизации;
  • адаптивной подвеской.

Другой серьезный минус применения СПУ состоит в том, что система создает повышенную нагрузку на стойки амортизаторов. В результате этого они гораздо быстрее выходят из строя и требуют более частого обслуживания (а иногда и полной замены).

Рычаг стабилизатора поперечной устойчивости

Принцип работы стабилизатора

Крен автомобиля происходит из-за того, что при поворотах на высоких скоростях нагрузка на подвижные элементы подвески распределяется неравномерно. Если объяснять простым языком, то один из амортизаторов проседает чуть больше другого, поскольку при повороте колеса нагрузка, возникающая под действием силы инерции, устремляется именно на него. Это приводит к тому, что половина машины, расположенная с той стороны, в которую поворачивают, оказывается ниже противоположной половины. Под действием собственного веса, а также силы, создаваемой инерцией и двигателем, автомобиль в таком случае с легкостью может перевернуться.

СПУ переносит часть давления с одного амортизатора на другой и таким образом распределяет его более равномерно. За счет этого наклон автомобиля во время поворота снижается, а вместе с ним снижается и риск переворота, опрокидывания. Именно в этом и заключается принцип работы СПУ.

Стабилизатор поперечной устойчивости

Неисправности стабилизатора, их признаки, проверка состояния

Видео: Стуки в передней подвеске самая частая причина

Но стойки стабилизатора– дополнительные элементы в подвески, причем не простой конструкции. Поэтому они являются дополнительным местом, где могут возникнуть неисправности.

Если посмотреть на элемент ВАЗ-2108, то в конструкции используются резиновые втулки. В процессе эксплуатации резина подвергается разным негативным воздействиям, что приводит к ее «старению» (снижение вибрационных свойств, усадка, появление трещин).

На тех же стойках, где используются шаровые шарниры, именно они и являются слабым местом. Со временем появляется выработка между шаровым пальцем и корпусом шарнира, из-за чего образуется зазор между ними.

Все эти неисправности имеют явные признаки:

  1. Появление стуков при преодолении неровностей на дороге;
  2. Увеличение кренов авто на поворотах;
  3. Авто «плавает» на дороге (самопроизвольный увод авто в стороны).

Проверить состояние стоек стабилизаторов не сложно, причем не важно, какой он конструкции. Для этого нужно только наличие монтировки и смотровой ямы

Если проверять на ВАЗ-2108, то достаточно пораскачивать монтировкой стабилизатор возле стойки. Значительная его амплитуда колебаний, стуки, указывают на сильный износ и потребность в замене.

Что касается проверки на Фокус 2, то раскачивать необходимо саму стойку. Легкость хода, стуки в шарнирах будут являться сигналом сильного их износа. А вот сзади на этом авто раскачивать нужно сам стабилизатор.

Виды стабилизатора поперечной устойчивости

Существует два вида стабилизатора поперечной устойчивости: передний и задний стабилизаторы. В некоторых легковых автомобилях задняя поперечная стальная распорка не устанавливается, а передний стабилизатор устанавливается на всех современных автомобилях.

Активный стабилизатор поперечной устойчивости

Активный стабилизатор поперечной устойчивости дает возможность управлять изменением жесткости под разный тип дорожного покрытия и характер движения. Для более резких поворотов выставляется максимальная жесткость, на грунтовой дороге средняя жесткость, а по бездорожью функция отключается.

Устройство

Типовая система стабилизации в большинстве случаев состоит из 4-х деталей:

  1. круглого, согнутого в форму П, стального стержня;
  2. двух тяг;
  3. крепежных элементов (прорезиненных втулок, хомутов).

Тяги производятся из стали, монтируются поперек кузова машины, являются главными элементами стабилизаторов. Чаще всего у тяг сложные формы, учитывающие особенности расположения под днищем других деталей.

Тягами (линками) называют детали, которыми стержни крепятся к стойкам системы амортизации (рычагам). Визуально это штоки 5-20 см, на концах которых имеются шарнирные соединения. Их предназначение — придать узлам подвижность. Шарниры защищают пыльники, которые одновременно используются для крепления к элементам подвески. При высоких нагрузках во время езды шарнирные элементы могут разрушиться. Их меняют через 20-30 тыс. километров.

На кузове стабилизаторы закрепляются при помощи 2-х шаровых опор. Сайлентблоки (прорезиненные втулки) позволяют балке скручиваться по типу торсиона, хомуты надежно закрепляют ее.

Стальная труба или стержень

Стальная труба или так же известная как стержень, считается самой главной деталью и часто его ж называют стабилизатором. С виду это упругая стальная распорка, поперечного расположения, выполненная из специальной пружинной стали. Форма самого стержня зависит от конструкции днища автомобиля и может меняться в зависимости от подвески.

Крепления

По форме, крепления так же зависят от марки и модели автомобиля, но в больше части это резиновые втулки и металлические хомуты. С помощью этих деталей стальной стержень крепится к кузову и подвеске автомобиля, сами ж втулки дают возможность механизму скручиваться, а концами жестко крепится к стойкам или рычагах подвески.

Тяга стабилизатора (стойка)

Тяга стабилизатора или так же называемая, как стойка – служит для соединения стержня с амортизаторной стойкой или рычагами. По внешнему виду стойка напоминает собой стержень, зачастую длиной от 5-ти до 20-ти сантиметров. На концах стойки расположены шарнирные соединения, развернутые в обратные стороны относительно друг друга и защищенные пыльниками. За счет шарниров обеспечивается подвижность механизма, а так же более надежное соединение.

Именно на такие тяги больше всего приходится нагрузка, поэтому со временем шарнирные соединения на тягах разрушаются и требуют замены. В зависимости от стиля езды и конструкции тяги, в среднем её хватает на 20-30 тысяч километров пробега. Затягивать с заменой не рекомендуют, так как может выйти из строя рулевое управление.

Как проверить стойки стабилизатора

Выполнить проверку стоек на основе шаровых шарниров несложно. Самый простой метод — покачать машину из стороны в сторону в направлении, поперечном движению автомобиля. В случае, если раскачивание происходит без усилий — это первый признак того, что шарнирная группа вышла из строя или близка к этому. Если стойка неисправна — со стороны колеса вы услышите знакомый характерный стук.

Второй метод. Нужно полностью вывернуть колесную пару в сторону. После этого вы сможете добраться непосредственно до стоек. Рукой проверьте наличие люфта. Самостоятельно или с помощью помощника покачайте машину. Если люфт есть — вы ощутите его на ощупь. Если же при повороте колес доступа к стойкам нет — загоните машину на смотровую яму. Так вы гарантированно получите необходимый доступ. В остальном процедура аналогична — один человек раскачивает машину, другой ощупывает и слушает стойки.

При проверке обязательно обращайте внимание на состояние пыльников. Если они порваны или под ними есть потеки масла — велика вероятность значительного или полного износа стоек стабилизатора

Особенно это актуально в случае, если вы купили подержанный автомобиль. Если пыльники в плачевном состоянии — проверьте и стойки.

При использовании другого метода необходимо снять колеса с машины, предварительно поддомкратив ее и подставив под шаровую надежный упор с целью разгрузить стабилизатор. Таким образом вы получите доступ к креплениям стойки. Далее нужно открутить верхнее крепление (гайку) и произвести аналогичные расшатывания с целью убедиться, возникает ли звук из нижнего крепления. Если он есть — придется менять стойку.

Если же в вашем автомобиле установлены стойки на втулках, то диагностировать их еще проще. Для этого достаточно визуально проконтролировать, не “подъедается” ли резина с одной стороны. Ведь в противном случае в соприкосновение войдут металлические детали и возникнет естественный стук.

Обратите внимание! В настоящее время на автосервисах не существует специального оборудования, которое бы показало, что неисправна именно стойка. Поэтому перед тем как ехать на СТО, проведите самостоятельную диагностику или попросите опытного мастера помочь вам

В противном случае существует риск, что мастера возьмут с вас лишние деньги за устранение несуществующих “неисправностей”.
