Что такое мультиметр? и как легко научится им работать

Как измерить сопротивление с помощью мультиметра

Теперь давайте разберем, наверное, самую востребованную функцию во всех мультиметрах. Для того, чтобы произвести измерение сопротивления с помощью мультиметра нам нужно выбрать предел измерения сопротивления и вставить щупы в соответствующие гнезда.

Подготавливаем мультиметр для измерения сопротивления

После этого прислоняем щупы к сопротивлению и смотрим, какие значения отображаются на циферблате.

Если прибор показал «1», то увеличьте предел измерения. Если на самом высоком пределе измерения все так же «1», то, скорее всего сопротивление в обрыве.

Проверка мультиметром сопротивления

Прибор показал «0», то сопротивление пробито. Прибор показывает сопротивление не то, что написано на самом сопротивлении. Это нормально, у самих резисторов есть допустимый разброс по параметрам.

Обзор популярных моделей

Рассмотрим некоторые модели автомобильных мультиметров.

F716

Производитель Caltek Industrial. Предназначен для выполнения следующих измерений:

• тока, напряжения и сопротивления в режиме обычного мультиметра;
• проверка наличия и параметров импульсов впрыска топлива (форсунок, инжекторов);
• проверка лямбда зондов;
• контроль системы заряда аккумуляторной батареи;
• измерение тока утечки АКБ;
• контроль качества заземления;
• наличие шины RS-232 для подключения к ноутбуку.

В принципе, эти функции, за исключением измерения параметров впрыска и подключения к компьютеру, можно реализовать на обычном мультиметре.

Mastech MS6231

Назначение:

• измерение параметров в режиме обычного мультиметра;
• измерение температуры в пределах от минус 20 до плюс 1000 градусов Цельсия;
• измерение частоты оборотов коленвала;
• измерения угла опережения коленвала (контактное зажигание);
• автоотключение питания;
• удержание результатов измерений, максимального значения.

Наиболее полезная функция – автоотключение питания, она предупредит разряд элемента питания по окончании работ. Частота оборотов двигателя показывается на тахометре автомобиля, контактные системы зажигания используются разве что на Жигулях.

MS8211

Отличается оригинальной формой. В числе очень полезных функций этого мультиметра, помимо мощного фонарика (что иногда очень кстати), возможность бесконтактного контроля напряжения (тока) в проводнике без повреждения изоляции. Опытные автоэлектрики знают, как часто приходится прокалывать иголкой или делать микроразрез, чтобы проконтролировать напряжение в конкретном проводнике.

С помощью специального щупа этого мультиметра можно проконтролировать цепь, не повреждая изоляцию. Бесконтактный контроль напряжений можно сделать и для бытовой сети переменного тока 380 Вольт (при соответствующем положении переключателя режимов).  Есть в автомультиметре и «контролька» (лампочка на прозвонку).

Видео — обзор такого мультиметра:

В качестве специальных автомобильных измерений предлагается:

• проверка наличия коротких замыканий и обрыва цепи;
• тест системы зажигания;
• контроль генератора;
• контроль параметров импульсов форсунок.

Весьма оригинальный и полезный прибор.

UNI-T UT105

Помимо обычных функций мультиметра выполняет измерение частоты оборотов двигателя. Для «чайников» на дисплее показывается, к каким разъемам подключать щупы в данном режиме измерений. Весьма оригинально, но не более.

Видео — автомобильный мультиметр UT105 в работе (обзор функций)

Fluke 88V

Американский производитель комплектует мультиметр дополнительными щупами, крокодилами, наконечником на высоковольтные провода, датчиком температуры. В целом, измерительный инструмент можно отнести к профессиональным.

Помимо обычных, мультиметр выполняет измерение параметров импульсов форсунок, в том числе, скважность, частоту вращения коленвала. Есть мегаомметр до 40 МОм, очень полезно для контроля высоковольтных проводов, свечей зажигания

В качестве прибамбасов – квазианалоговая шкала на цифровом дисплее, автоматическая установка предела измерений. Неплохой прибор.

Trisco DA-400

Практически обычный мультиметр с дополнительными функциями «прозвонки», измерения температуры, бесконтактным щупом на высоковольтные провода, измерением угла зажигания (это большой плюс), измерение величины постоянного тока до 15 Ампер (а не 10, как в большинстве – и это плюс).

Производитель в качестве характеристик заявляет ударопрочность при падении с высоты 1, 5 метра (это двойной плюс). При невысокой стоимости такой прибор является практически идеальным, как в практике автоэлектрика, так и для автолюбителя. Одна проблема – на радио- и авторынке найти его достаточно сложно.

Меряем сопротивление устройства

Изучая расшифровку обозначений на мультиметре, вы наткнетесь на значок «Ω». Данная шкала используется для измерения сопротивления. Здесь уже не нужно подбирать максимальные параметры — начинать измерение можно с любой позиции. Мы рекомендуем начинать со средних — если показания больше, то переставляйте ручку вперед, если меньше — то назад.

Если вы меряете сопротивление не отдельного элемента, а подключенного к цепи, то обязательно обесточьте ее, иначе прибор выйдет из строя или покажет неверные данные. Это касается любых устройств под напряжением. Если вы ремонтируете пульт от телевизора, то вытаскивайте с него батарейки, если люстру с трансформаторами — то отключайте питание автоматом. В схеме измерения сопротивления не должно быть ничего лишнего — только прибор и само устройство.

Если вы планируете измерять сопротивление в цепи автомобиля (к примеру, проверка стартера или генератора), то обязательно отключайте аккумулятор. Почитайте о том, как пользоваться мультиметром в автомобиле. Учитывайте, что аккумулятор выдает постоянный ток с напряжением в 12 вольт, поэтому подстраивайтесь именно под эти показатели.

Как понять, что вы меряете в неправильном диапазоне? Если при замере на экране высвечивается “Over”, “Ol” или “1”, то это означает, что снять показания не удалось, поэтому переключитесь на шаг выше. Если на экране горит “0”, то нужно наоборот уменьшить значение.

Ничего сложного в измерениях сопротивления нет — вы гарантированно быстро разберетесь с устройством, если изучите инструкцию и запомните несколько основных правил. Всегда начинайте мерить значения с запасом, спускаясь сверху вниз, подключайте прибор правильно и следите за целостностью изоляции щупов, чтобы не устроить короткое замыкание или не получить удар током.

Чем грозит большой ток утечки на машине

Самая частая (хотя и не самая страшная) проблема из-за непомерной утечки тока в автомобиле — это быстро и часто разряжающийся аккумулятор. Замечают это обычно тогда, когда АКБ отслужила несколько лет, и уже не способна накапливать много энергии. Непомерный ток утечки, может быть, появился на машине намного раньше. Однако, пока аккумулятор «молодой и бодрый», его запасов хватает на многодневное потребление в несколько миллиампер. У старой батареи ампер-часов меньше, чем у новой, вот она и садится быстро.

Для нового аккумулятора большие токи утечки тоже далеко не полезные

Постоянная нагрузка будет, намного или нет — неважно, разряжать батарею. А стартёрные аккумуляторы сохраняют свой ресурс тем дольше, чем больше времени они пребывают в полностью (или почти) заряженном состоянии

Если же каждый божий день АКБ будет высаживаться сначала чуть-чуть, а потом до половины и так далее — двигатель запускать по утрам будет можно, но ресурс аккумулятора быстро сократится. Начнётся сульфатация пластин, постепенно уменьшится ёмкость, и прощай новый АКБ через пару лет после покупки.

Более серьёзные проблемы могут возникнуть, когда утечка тока в автомобиле вызвана короткими замыканиями, повреждениями изоляции и попаданием воды. В таких случаях возможен нагрев проводников или деталей электрооборудования. А это уже грозит самовозгоранием. Причём, что самое страшное, машина из-за этого чаще загорается ночью, когда рядом никого нет. Соответственно, своевременных мер никто не принимает, в результате чего автомобиль выгорает до голого кузова.

Такое, конечно, встречается не сплошь и рядом. Но и менее страшные проблемы, например, когда разряжается новый аккумулятор, неприятны, и указывают на наличие неисправности. А это значит, что надо знать о возможных причинах утечки тока.

Проверка радиодеталей мультиметром

С помощью мультиметра можно проверить практически любую деталь.

Проверка диодов

Чтобы проверить светодиод на исправность, подключите черный щуп к катоду, а красный к аноду.

Проверка работы светодиода мультиметром

Если светодиод небольших размеров, он загорится. Напряжения кроны хватит зажечь небольшого размера детали.

Измерение SMD диода на плате

При проверке p-n перехода диодов с помощью прозвонки на экране показывается не сопротивление, а именно падение напряжения.

Измерение сопротивления деталей

Переключаем прибор на шкалу со знаком Ω. Это измерение сопротивления.

Измерение сопротивления

Точка показывает предел выбранного измерения. На фотографии выбран предел 20 кОм (не 200 кОм, как показано выше).

Проверка сопротивления резистора

Проверка конденсаторов

Например, чтобы измерить емкость, нужно сначала переключить красный щуп в другой разъем, где обозначен конденсатор.
Переключаем прибор на шкалу с фарадами.

Измерение емкости

При измерениях емкостей красный щуп должен быть на плюсе, а черный на минусе. И перед измерениями электролитических конденсаторов их сначала нужно разрядить, иначе можно повредить измерительные цепи.

Измерение емкости конденсатора мультиметром

Прозвон

Для определения целостности цепи и предохранителей выполняется целостность проводов:

• Первым делом установите переключатель в режим измерения сопротивления для минимального диапазона.
• Второй – подключить щупы к устройству и концам отрезка провода или кабеля.

Если область не повреждена, раздастся звуковой сигнал. На дисплее отобразится значение сопротивления, близкое к 0.

Провод непрерывности

Когда нет звука и цифры «прыгают», значит, нет напряжения и цепь разомкнута.

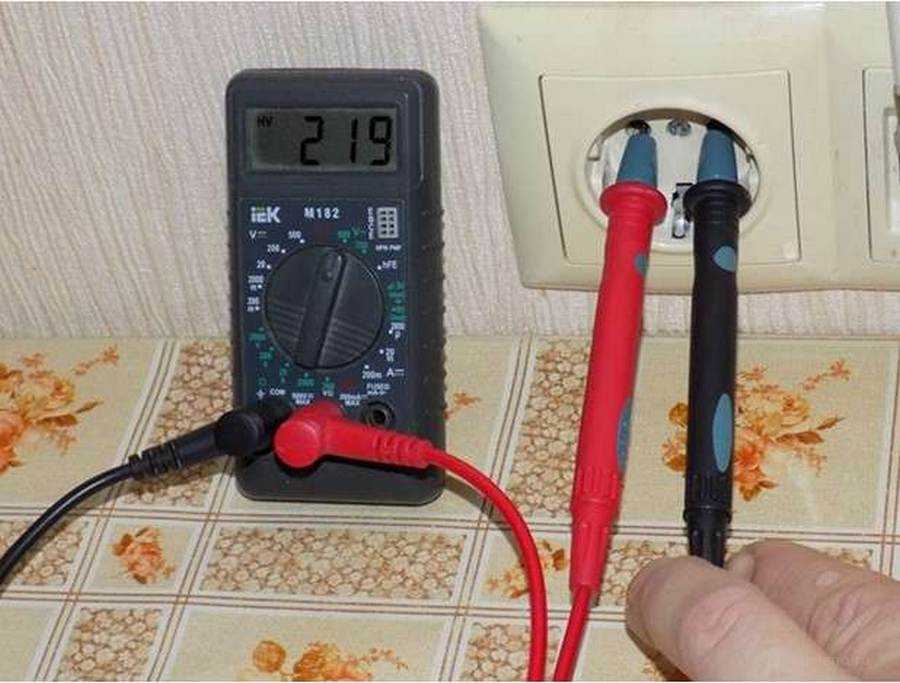

Прозвонка напряжения и заземления источника тока

Установите регулятор в положение измерения переменного напряжения. Вставьте клеммы нейтрали и фазы в розетки. На дисплее должно отображаться опорное напряжение 220 В, возможно, с небольшим отклонением.

Звон розетки

Затем оставьте один контакт в розетке, а другой подключите к земле розетки. Если между фазой и землей есть потенциал, то все в порядке – заземление работает.

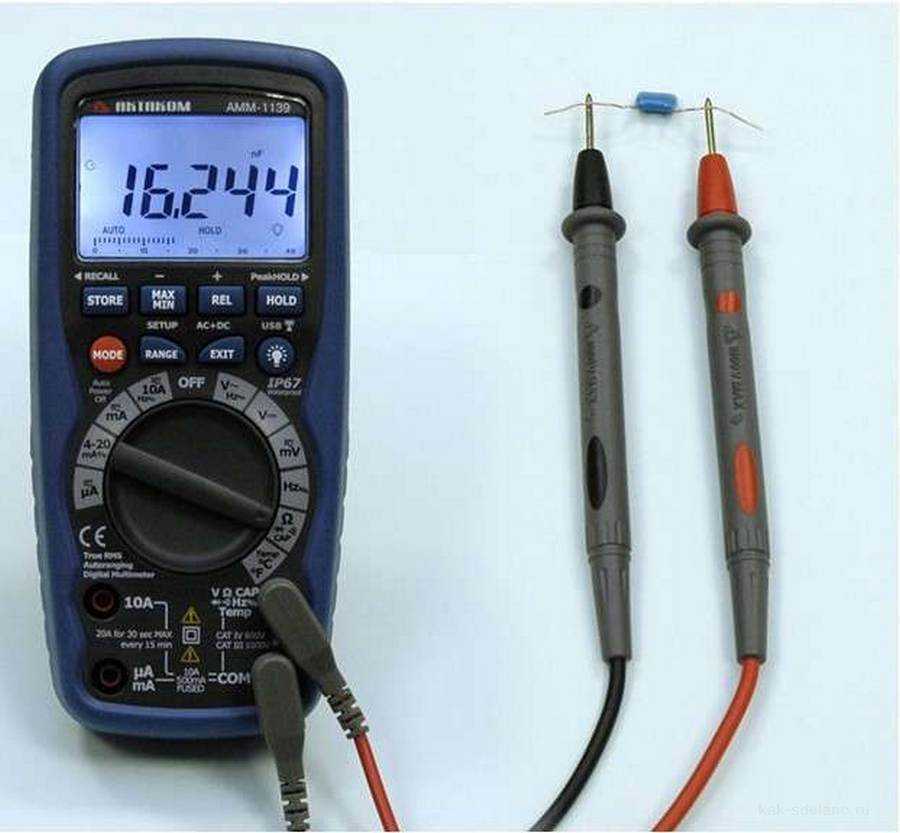

Емкость конденсатора

Перед измерением необходимо разрядить конденсатор, чтобы не повредить мультиметр. Для этого закройте клеммы отверткой с изолированной ручкой между ними.

Порядок измерения емкости:

1. Установите переключатель в режим Fcx.
2. Вставьте выводы конденсатора в специальную розетку или прикрепите к ней наконечники щупов.
3. Считайте значение устройства, указанное в фарадах.

Определение емкости

Если конденсатор открыт, сопротивление будет бесконечным. В случае неисправности оно меньше номинального кратного значения неисправности.

Температура

Если мультиметр поддерживает функцию измерения высокой температуры, производители оснащают его термопарой. Это цепочка разнородных проводников, между контактами которых возникает электрический потенциал при разнице температур.

Как определить стоимость удаленно:

1. Установите переключатель в режим измерения температуры (обозначение шкалы TEMP ° С).
2. Подключите термопару, соблюдая полярность, ко входу мультиметра.
3. Поднесите конец термопары как можно ближе к нагретому объекту.

На дисплее будет отображаться температура окружающей среды в градусах Цельсия или Фаренгейта, в зависимости от выбранной единицы.

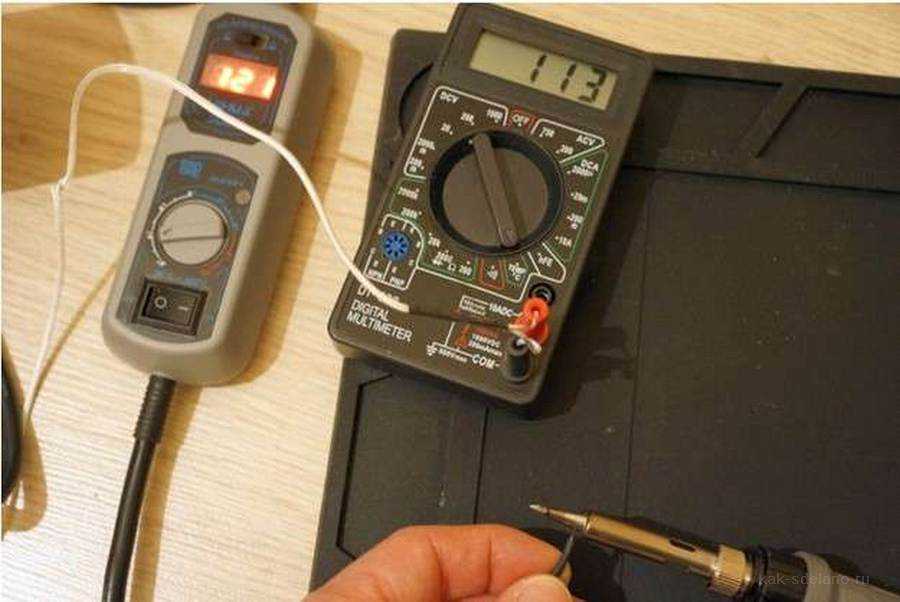

Измерение температуры нагретого объекта с помощью термопары

Если полярность не соблюдается, температура снизится.

Советы

В статье была дана подробная инструкция для чайников — «Как пользоваться цифровым мультиметром». Новичкам необходимо знать о нескольких правилах работы с тестером.

1. Любые работы по замерам напряжения в высоковольтных сетях переменного напряжения, проводить только под присмотром специалиста.
2. Запрещается использовать тестер в сетях, где пороговое напряжение выше доступного в приборе.
3. Нельзя держать измерительные щупы за металлические наконечники.
4. Любые работы с бытовыми приборами проводятся только после отключения их от сети.
5. Запрещается замерять сопротивление и проводить прозвонку при включенном напряжении.
6. При тестировании конденсаторов их нужно предварительно разрядить.

Все эти нюансы помогут уберечь себя и свой мультиметр от поражения электрическим током.

Современные цифровые мультиметры производятся с электронной или аналоговой защитой. Аналоговая защита предполагает наличие плавкого предохранителя в цепи красного контрольного щупа. Предохранитель может сгореть при:

1. Выборе неправильной функции.
2. Установке малого порога для тестирования.
3. При прозвонке и замере сопротивления под напряжением.

Также стоит помнить, что режим «10А» не имеет защиты. Любая ошибка может привести к поломке прибора.

Сегодня производители предлагают различные модели мультиметров в разном ценовом сегменте. Не стоит выбирать дешевый прибор с некачественными измерительными щупами, низкой точностью и сомнительной защитой

Также нужно обращать внимание на комплектацию. Лучше выбирать устройства с инструкцией на русском языке. Также стоит помнить, что многие мультиметры имеют широкий набор функций, который может не пригодится в дальнейшей работе

Например, электрики выбирают тестер-клещи с функциями замера сопротивления, двух видов напряжений и прозвонки. Такие приборы не рассчитаны на тестирование транзисторов или температурных параметров

Также стоит помнить, что многие мультиметры имеют широкий набор функций, который может не пригодится в дальнейшей работе. Например, электрики выбирают тестер-клещи с функциями замера сопротивления, двух видов напряжений и прозвонки. Такие приборы не рассчитаны на тестирование транзисторов или температурных параметров.

Правила по работе с цифровым мультиметром

Инструкция по применению, как пользоваться мультиметром dt должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного. Если же и после этого вы не можете полноценно работать с прибором, то посмотрите видео на нашем сайте, где в подробностях будет рассказано о том, как нужно правильно и аккуратно применять данное устройство.

Как правильно использовать мультиметр инструкция для чайников видео

Для того чтобы можно было измерить с помощью мультиметра напряжение не нужно ничего особенного. Не требуются разного рода переключения в цепи и прочее. Главным правилом в данной ситуации есть то, что нужно постараться максимально точно определить приблизительную величину, а также вид напряжения, которое вы собираетесь измерить. Итак, вставьте соответствующие щупы в розетку и затем легонько коснитесь клемм розетка. Когда произойдет прикосновение, то нужно успеть зафиксировать те показания, которые показывает прибор.

Если вы еще чайник, то научившись пользоваться мультиметром DT832B, DT830, DT838 позволяют каждому желающему измерить силу постоянного тока

Очень важно в данной ситуации правильно установить щупы. Иначе начинает срабатывать предохранитель, который потом нуждается в немедленной замене, чтобы не произошло более серьезных поломок и прочего

Стоит отметить, что режимом для измерения силы тока желательно работать не более 15 секунд. Предел для измерения нужно обязательно установить хотя бы с минимальным запасом. После того как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор — обязательно последовательно.

Для того чтобы получить возможность определить активное сопротивление того или иного элемента, нужно сначала отключить его от цепи, затем подключить мультиметр параллельным путем. Если вы неправильно установите максимальную величину, то в данной ситуации это не приведет к поломке цифрового устройства. Если же это случится, то вы увидите на экране несколько единиц и не более.

Видео обзор мультиметра DT-830D. Инструкция по применению для чайников

Для того чтобы можно было без проблем прозвонить цепь, установите переключатель на мультиметре в режим прозвони, а затем аккуратно замкните щупы. Прибор обязательно должен издать достаточно громкий звуковой сигнал, а потом вывести на экран показание, которое будет максимально близким к нулю. Подобная процедура, как правило, проводится для того, чтобы узнать, рабочий ли тестер и можно ли пользоваться мультиметром. В той ситуации, когда тестируемая цепь будет целой, то прибор издаст определенный звуковой сигнал, а затем покажет на своем экране величину сопротивления. Если же в цепи будет наблюдаться обрыв или прочая поломка, то цифры, на экране покажут повышение. В некоторых случаях могут показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O.L».

Обязательно требуется проверить работу устройства. Для того чтобы это сделать, нужно параллельно к розетке дополнительно подключить еще и вольтметр. Затем достаточно сверить те показания, которые покажет вольтметр и мультиметр. Для того чтобы можно было проверить насколько правильными являются измерения силы тока, нужно снять показания постоянной нагрузки прибора и еще дополнительно амперметром.

Если на экране вы увидите единицу, то это может значить только одно: предел был выставлен неправильно, то нужно заново повторить всю процедуру проверки работы цифрового тестера. Иногда может загореться батарейка — это значит, что для нормального функционирования прибора, ее потребуется немедленно заменить.

Как пользоваться мультиметром: инструкция по применению dt- 830b, dt-832, dt-838 для чайников, следует обязательно изучить перед тем, как вы начнете применять прибор для работы. Если же после того как вы прочитали инструкцию по применению, у вас остались какие-то вопросы, то можете посмотреть на нашем сайте видео, где вы сможете получить быстрые ответы.

Выбор мультиметра. Советы начинающим видео

Цифровой мультиметр DT может только на первый взгляд показаться очень сложным прибором, на самом же деле все очень просто. Необходимо иметь минимальные знания для его применения и быть при этом максимально аккуратным. Если соблюдать все пункты инструкции по применению, то такой прибор вы будете использовать на протяжении многих лет, и при этом в его работе не произойдет никаких сбоев или же неполадок.

Знакомство с устройством

Для начала предлагаю поговорить про сами мультиметры как электронные устройства. Далее будет представлена подробная инструкция для начинающих или, как это принято говорить, для чайников.

Посмотрим на переднюю панель устройства для измерений показателей в машине и дома. Обычно на лицевой части указано несколько значений. А именно:

Рубрика:Ремонт своими руками

• OFF. Здесь все понятно. Прибор находится в выключенном состоянии;
• ACV. Такое обозначение указывает на переменное напряжение;
• Значок Ω означает тут сопротивление;
• DCA является постоянным током;
• Завершает все DCV или постоянное напряжение;
• 3 разъема с соответствующими указателями;
• Непосредственно сам циферблат или электронное табло.

Что касается 3 разъемов. Через них подключаются щупы. Набор с клещами идет в комплекте к МТМ, потому тут все должно быть понятно.

Есть одно замечание относительно того, как и когда подключать те или иные щупы к тестеру. Есть черный провод, который неизменно всегда идет в гнездо, которое обозначено символами COM.

А вот с красным ситуация более сложная. Все зависит от того, какие именно измерения своим цифровым мультиметром вы собираетесь проводить. Когда делаются замеры напряжения в электросети, сопротивления или силы тока номиналом до 200 мА, тогда вам нужен только выход VmA. Если же величина превышает 200 мА, тогда подключайтесь красным щупом к 10 ADC.

Думаю, с этим разобрались. Если сделать все наоборот, долго пользоваться тестером вам не удастся. Причиной тому станет сгоревший предохранитель. Как и в случае с предохранителем прикуривателя в авто, здесь также применяются плавкие элементы.

Аналоговые МТМ

Большинство автомобилистов и электриков отдают предпочтение цифровым мультиметрам. Это современные устройства с широкими функциональными возможностями.

Но на рынке также присутствуют устаревшие приборы. Их называют аналоговыми или стрелочными. Кому как удобнее. Но вот их характеристики и эффективность значительно уступают цифровым решениям. Пользоваться стрелочным тестером не лучший вариант, поскольку у шкалы больше погрешность.

Да и в целом пользоваться подобными аппаратами не особо удобно. Лучше сразу переходить на цифровые приборы хорошего качества.

К таковым я бы отнес следующие модели:

• DT830;
• DT832;
• DT838;
• Ресанта DT 181;
• Ресанта DT 182;
• ДТ9205а;
• Ермак;
• Mastech и пр.

Хотя не буду скрывать, что некоторые продолжают пользоваться цифровыми тестерами. Вероятно, они у них давно в наборе инструментов, либо просто автомобилист не хочет тратить деньги на цифровой аппарат, поскольку его полностью устраивает его стрелочный мультиметр.

Проверка диодов, конденсаторов и транзисторов

Как правильно пользоваться мультиметром, проверяя радиодетали. Проверка диода – это, определение наличия его сопротивления, по сути, как прозвонка проводов и кабелей. Поэтому черный щуп устанавливается в гнездо com, красный в V/Ω. При этом сам черный щуп соединяется с катодом диода, то есть, с минусовым концом, красный с анодом. На дисплее прибора (омметра) должно высветиться значение прямого сопротивления диода. Если поменять щупы местами на концах радиодетали, то на мониторе должна появиться единица. Это, конечно, в том случае, если диод в исправном состоянии.

• Если в двух направлениях проверки работающий прибор показывает единицу, то диод сгорел.
• Если показывает минимальные показатели (меньше единицы), пробит.

Как нужно пользоваться мультиметром при проверке транзистора. Это тоже несложно. Надо аппарат перевести в режим «hfe». У подключаемого транзистора три выхода: база, эмиттер и коллектор. Такие же обозначения есть и на аппарате: B, E, С. Концы транзистора и точки ввода надо совместить, все должно соответствовать расшифровке. Как только это произойдет, на приборе покажутся значения усиления транзистора.

Как правильно работать мультиметром при проверке емкости конденсатора. Сам показатель можно узнать, установив радиодеталь двумя концами в секторе «Cx». Переключатель также указывает на этот сектор. Здесь несколько пределов, поэтому, зная емкость проверяемого элемента, можно подогнать под необходимый показатель. На дисплее высветится номинальное значение емкости.

Методики измерений

Для выполнения рабочих операций переключатель переводится в нужное положение. Черный провод щупа подключают к общему гнезду («Com»). Красный – устанавливают с учетом максимальной силы тока.

Органы управления

Сначала можно рассмотреть, как измерить напряжение мультиметром в розетке. Эта операция выполняется по следующему алгоритму:

• Провода подсоединяют так, как указано на рисунке выше.
• Переключатель переводят из «Off»в режим измерения переменного напряжения«V~». В данном случае используют диапазон «750», так как предполагаемое значение – 220 Вольт.
• Прибор устанавливают поблизости от розетки
• Щупы вставляют в нее, держась руками за изолированные части щупов.

Демонтировать аккумулятор для измерений не обязательно. Но надо не забыть перевести регулятор в положение «Постоянное напряжение»

Как проверить мультиметром сопротивление

Такую процедуру выполняют со снятием напряжения в месте измерения. Невыполнение правила ухудшит точность данных, либо выведет технику из строя. Это же не следует делать, чтобы предотвратить потенциально опасные для человека ситуации. Если не известно, вначале устанавливают максимальное значение. Далее переключателем снижают диапазон вплоть до выбора оптимального варианта.

Для удобства работы применяют специальные зажимы («крокодилы»)
Если знать, как мультиметром замерить сопротивление, можно выяснить исправность нагревательного элемента чайника, другой бытовой техники

Как измерить силу тока мультиметром

Для этой операции необходимо создать разрыв цепи. К нему подключают прибор с учетом предполагаемой величины тока. Как и в предыдущем случае, выбирается диапазон с максимальным значением. Если необходимо, регулятор переводят постепенно в нужную позицию.

Для определения силы тока прибор устанавливают в электрическую цепь последовательно

Как проверить мультиметром полевой транзистор

Диагностика этих электронных приборов помогает выяснить исправность полупроводниковых переходов. В стандартном варианте применения ток течет по направлению от истока (И/ S) к стоку (С/ D). Этот процесс регулируется изменением электрического потенциала на затворе (З/ G).

Полевой n-канальный транзистор

Обратите внимание! Особенностью этих приборов является повышенная чувствительность к статическому напряжению. Даже в режиме хранения создают постоянный электрический контакт между всеми выводами с применением металлической проволоки, фольги

Проверку выполняют по следующему алгоритму:

• Регулятор мультиметра переводится в режим работы с диодами.
• «Минусовой» черный щуп присоединяют к истоку (И/ S), красный – к стоковому (С/ D) контактному выводу. В нормальном состоянии на дисплее отобразится 0,6 V (допустимое отклонение в пределах ±0,1V).
• Далее щупы меняют местами. В этом положении на экране появляется горизонтальная восьмерка (знак «бесконечность»). Вместо нее в некоторых приборах выводится единица.
• Чтобы открыть p-n-p переход щуп «минус» присоединяют к истоку, «плюс» – к затвору (З/ G).
• Далее «плюс» перемещают на сток. В этом положении должно индицироваться напряжение в диапазоне0 – 0,8V.
• Результат измерений на исправном транзисторе не изменяется, если сменить полярность.

Проверка конденсаторов мультиметром

Приборы, установленные в печатных платах, предварительно осматривают. При обнаружении вытекшего электролита, трещин и вздутий на корпусе, проверка не нужна. Изделие меняют на новое.

Измерение выполняют с извлечением конденсатора из электрической схемы, чтобы обеспечить хорошую точность. После демонтажа любым проводником с изолированной рукояткой (отверткой) разряжают прибор, замкнув выводы. Также используют лампу накаливания, чтобы процесс был плавным.

Далее мультиметром проверяют отсутствие короткого замыкания. Для проверки зарядки устанавливают регулятор в режим измерения сопротивления и подсоединяют щупы. Показания на табло будут постепенно расти, пока не достигнут максимума.

В некоторых моделях мультиметров есть специальные контактные площадки и регулировки диапазонов для измерения емкости конденсаторов

Диагностика простых повреждений

Если досконально выяснить, как прозвонить транзистор мультиметром, то применять иные методики будет не трудно. Но в действительности, чаще всего требуется определять разрывы в электрических цепях. Для упрощения этих операций многие мультиметры оснащают специальной функцией. Она активизируется при переводе регулятора в положение «прозвонка». О наличии контакта сообщает сигнализация.

Синей линией выделено включение прибора в режим проверки со звуковым сопровождением
