Обзор трактора хтз 150к

ХТЗ-150К-09-25 преимущества

Данная техника проста в эксплуатации. После модернизации она составляет огромную конкуренцию зарубежным тракторам подобного типа, но в то же время предлагает клиенту цену в разы доступнее. Позиции на рынке СНГ данной модели высоки.

Для обслуживания такого трактора необходимы базовые знания двигателя внутреннего сгорания и знания в области механики. При легких неисправностях технику можно починить самому.

Конструкция ХТЗ-150К-09-25 не менялась кардинально во время модернизации, ее знают в большинстве ремонтных мастерских. Таким образом, не придется читать инструкцию, ехать к специальным мастерам, переплачивать за ремонт.

Так как производителем является отечественный завод, цены на запчасти и комплектующие на много дешевле, чем цены на комплектующие зарубежной техники.

К трактору приспособляется большинство существующих в сельском хозяйстве приспособлений, что позволяет заменить одним трактором несколько машин.

Трактор имеет относительно не большой вес, что позволяет ему легко справляться с транспортировкой груза до 20 тонн как по асфальтной дороге, так и по бездорожью. Высокий дорожный просвет делает его еще проходимее. Благодаря этому, трактор без трудностей преодолевает грязь или болотистые дороги.

Трактор для своего класса весьма экономичен, что позволяет ему беречь деньги фермеров и промышленников. Это предпосылка для того, чтобы приобрести его в больших количествах для работ на лесоповале, работ на полях, на стройке, и т.д.

Комфорт – одно из отличительных качеств данной модели. Раньше отечественные трактора и комбайны не отличались особым комфортом, но сегодня мы в этом ровняемся на Европу. Более того, комфорт отечественной техники не уступает зарубежной, благодаря новейшим компьютерным системам, кондиционерам, расположением приборов на панели инструментов и пр.

Если вы фермер или промышленник, нуждающийся в помощи трактора, искренне советуем вам модель ХТЗ-150К-09-25.

Она удовлетворит вас по ценовым параметрам (особенно если покупать в больших количествах). Эта модель позволит вам заниматься промышленностью или фермерским хозяйством с новой силой, качеством и экономией. Эта машина позволит вам и вашим рабочим чувствовать себя комфортно во время работы. Большая функциональность обеспечит экономию денег на покупке специализированной техники. Имея трактор, вы можете заниматься бизнесом, сдавая его в аренду. Его окупаемость не составит длительных сроков.

Устройство

Раму сварили из передней и задней полурамы. Полурама изготовлена из металлопроката, соединение двух половинок происходит за счет крепежа шарниров. Моторный отсек установлен в начало каркаса. К двигателю подключаются сцепление, КПП, раздатка и выходные валы. КПП сделана с несколькими видами движения трактора: замедленное, рабочее, транспортное, заднее. В каждом виде есть 4 переключаемых положения (передачи). Процесс переключения совершается, не разрывая поток мощности. Вариация движения может переключаться исключительно во время стоянки агрегата. Задний мост является ведущим постоянно, а передний мост может отключаться.

Кабина

Многие владельцы отмечают повышенный комфорт при проведении работ. Высокий клиренс компенсирует то, что трактор Т 150К весит более 8 тонн. Каркас кабины изготовлен из цельного металла, благодаря которому он обладает дополнительной прочностью. Со всех сторон кабина застеклена, что позволяет при необходимости увидеть ситуацию на дороге со всех сторон.

Для поддержания необходимой температуры внутри был установлен вентилятор и кондиционер.Приборная панель на тракторе Т-150 стандартная и предоставляет информацию владельцу касательно скорости машины, объема горючего и масла, температуры охлаждающей жидкости.

ХТЗ 150 устройство кабины

Водитель садится на регулируемое кресло, которое можно отрегулировать по высоте, а также наклонить спинку для удобной посадки. Ремень безопасности пристегивает водителя к креслу для безопасного движения. Стекла спереди и сзади водителя чистятся очистительными щетками. С двух внешних сторон кабины сделаны зеркала заднего осмотра. Есть крепеж для термоса, огнетушитель установлен возле кресла водителя. Звуковая система трактора состоит из магнитолы и двух динамиков.

Навесное оборудование

К Харьковскому трактору можно прицепить такие дополнительные механизмы:

  • Отвал от бульдозера. Очищает дороги от грязи, снега. Может выравнивать участки земли или щебня.
  • Плуг. Применяется при пахотных работах.
  • Прицепная машина. Помогает в перевозке грузов массой до 20 000 кг.
  • Автосцепка для железной дороги. Помогает работать рельсовому тягачу, сделанного на базе ХТЗ-150К.
  • Механизм для посева. Сеялка помогает совершать посевные работы.
  • Культиваторные механизмы.

Краткое описание

Без сомнений это представитель классического отечественного тракторостроения, который смело оправдывает фразу «классика бессмертна».

Трактор ХТЗ-150К-09-25 производится Харьковским тракторным заводом и заработал высокую оценку на рынке. Этот трудолюбивый трактор подходит для различной помощи в сельском хозяйстве. Он отличный помощник в пахоте полей, бороновании, различной земельной обработке, посеве и сборе урожая. Широкий ассортимент навесного и полунавесного оборудования позволяет машине оставаться в моде и повышать свою функциональность.

Огромным плюсом есть то, что конструкция этой модели широко известна отечественным мастерам. Это удешевляет обслуживание и дает шанс «умельцам» делать собственные обновления, приспособления и прочее. К примеру в 2011 году была проведена модернизация этой модели, результатом чего стало появление новой двухместной безопасной кабины с улучшенной термо и звукоизоляцией, оптимизированной рабочей панелью, повышенной обзорностью. По заказу клиента в кабину монтируется кондиционер.

Сердцем трактора ХТЗ-150К-09-25 является мощный двигатель ЯМЗ 236Д-3, производителем которого является широко известное предприятие ОАО «Автодизель». Он обладает мощностью в 180 л.с. и оснащен предпусковым подогревателем двигателя, что делает его хорошим конкурентом в своей категории. Огромным преимущество ХТЗ-150К-09-25 в трех диапазонной коробке передач, позволяющей делать переключения между передачами в диапазоне на ходу, во время проведения полевых работ. Двухскоростной вал отбора мощности делает трактор совместимым с внушительным большинством сельскохозяйственных приспособлений.

Технические приспособления:

  • бульдозерный отвал – полезен при отводе или очистке дорог от снега, выравнивании земли, щебня, иного материала;
  • плуг – приспосабливается для пахоты. Возможность прицепить приспособление в несколько лемешей дает преимущество;
  • прицеп – дает возможность перевозить груз весом до 20 тонн;
  • железнодорожная автосцепка – используется на рельсовых тягачах основа трактора ХТЗ-150К-09-25 на железных дорогах;
  • сеялка – приспособление для посевных работ на полях;
  • культиватор – для культивации полей;
  • бороны – для боронования полей.

Конструктивные особенности

Двигатель трактора Т-150 расположен в передней части. К нему крепится муфта сцепления и двухпоточная коробка переключения передач.

Двигатель

Продолжительное время на Т-150 устанавливались комплектующие агрегаты марки СМД-60. В сравнении с другими движками такая силовая установка отличалась особой конструкцией. Мотор имеет четырехтактное шестицилиндровое исполнение. Цилиндры при этом имеют двухрядное расположение. Левый ряд немного смещен, что позволяет произвести дополнительную установку двух шатунов.

Все агрегаты и механизмы расположены очень компактно. Топливный насос расположен в задней части силовой установки. Здесь же имеется привод газораспределения. Водяной насос имеет центробежное исполнение. По паспорту же расход топлива трактора составляет 185 г/э, л.с.ч.

На смену СМД-60 пришел безнаддувный шестицилиндровый двигатель ЯМЗ 236 ДЗ, номинальная мощность которого эквивалентна 170 л.с. Запуск такой силовой установки осуществляется посредством электростартера.

Трансмиссия

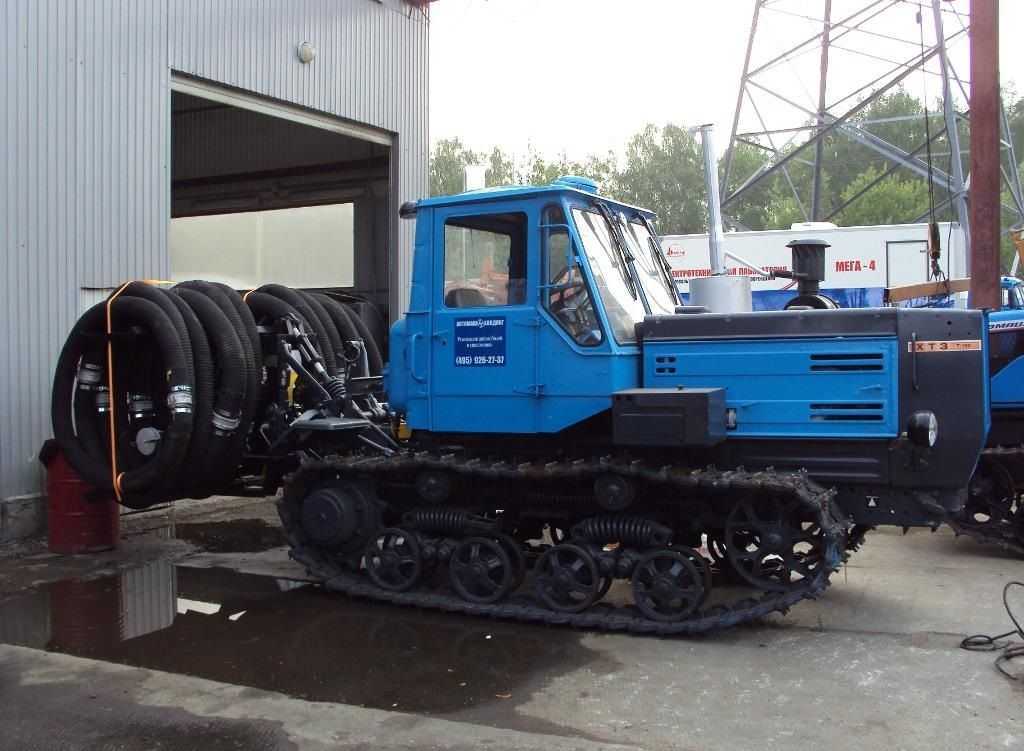

Для гусеничной вариации Т-150 устанавливается новая вариация трансмиссии. Она отличается фактическим отсутствием механизмов поворота. Их роль полностью возлагается на коробку переключения передач. Крутящий момент передается от двигателя через двухдисковое сцепление.

Коробка передач

Коробка переключения передач имеет восьмискоростное исполнение. Каждый вторичный вал передает вращение на одно ведущее колесо ходовой части. Конструктивные особенности коробки передач позволяют производить поворот трактора без последующего разрыва потока мощности от двигателя на ведущие колеса.

Кабина

Комфортабельная кабина установлена на жестком каркасном основании. Круговое остекление кабины улучшает обзорность и значительно упрощает контроль за рабочим процессом. На фронтальной части расположен специальный козырек, который препятствует попаданию солнца в глаза водителю. Стекла кабины оборудованы стеклоочистительным устройством. Функция обдува позволяет предотвратить запотевание стекол при работе.

Схема трактора Т-150

Водительская кабина имеет хорошую звуко- и виброизоляцию. Отдельного внимания заслуживает наличием качественной вентиляционной системы, которая позволяет работать в комфортных условиях. Внутри может легко разместиться два человека. При этом водительское кресло отличается наличием рессор. В кабине есть освещение, крючки для одежды, место для аптечки и термоса.

Ходовая часть

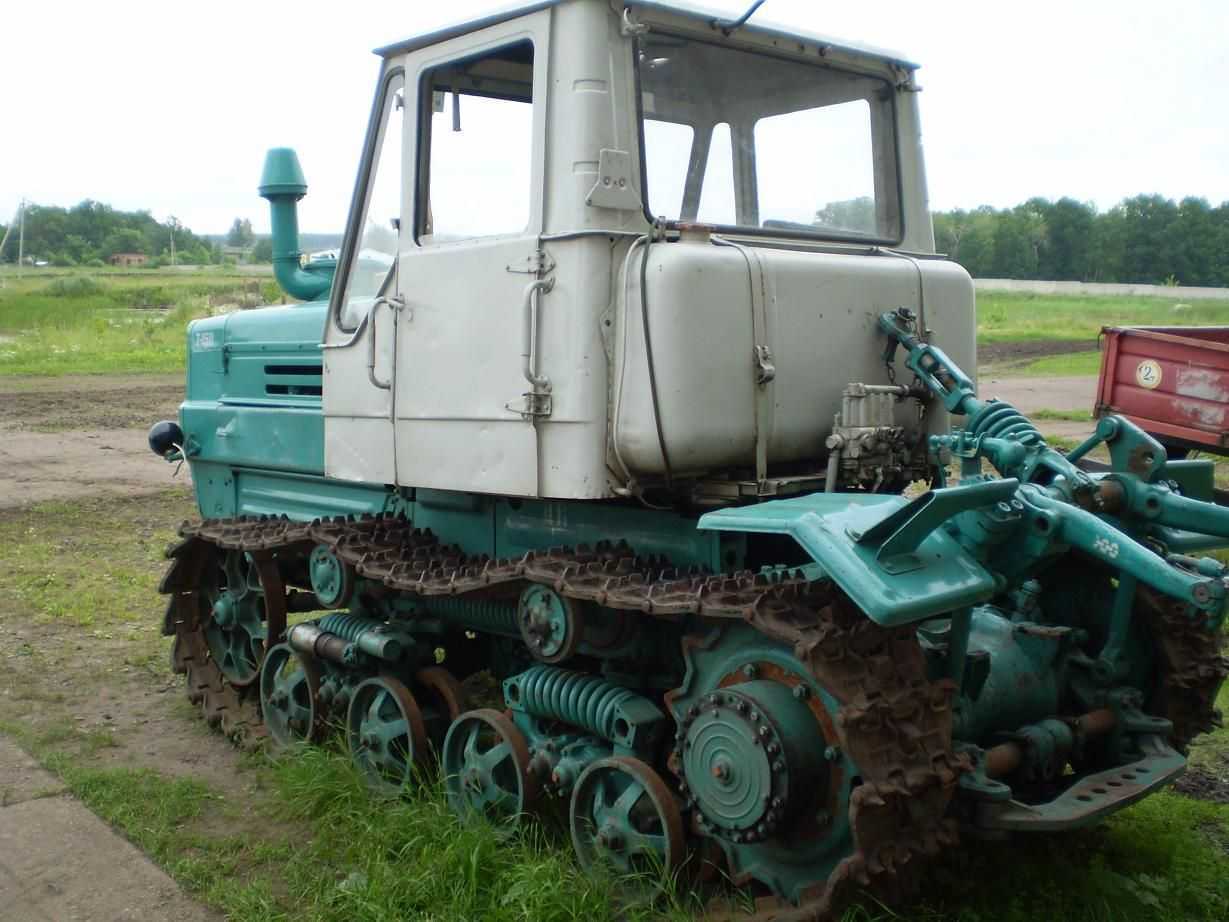

Гусеничная вариация трактора оснащается двумя гусеницами. Каждая из них устанавливается на подрессоренные каретки и опорные ролики. Встроенный механизм амортизаторов и пружин уменьшают вибрацию вследствие наезда на препятствие. Шасси расположено на несущей раме из двух лонжеронов продольного типа. Данные элементы соединены между собой посредством использования стальных поперечных брусьев. На каждую гусеницу можно включать отдельную передачу, благодаря чему можно развернуть трактора практически на месте.

Колесный трактор Т-150 оснащается четырьмя колесами. Широкая резина и достаточная ширина колесной базы минимизирует вес трактора и уменьшает давление на грунт. Все шины трактора одинаковые, а поэтому имеют идентичную маркировку.

Назначение

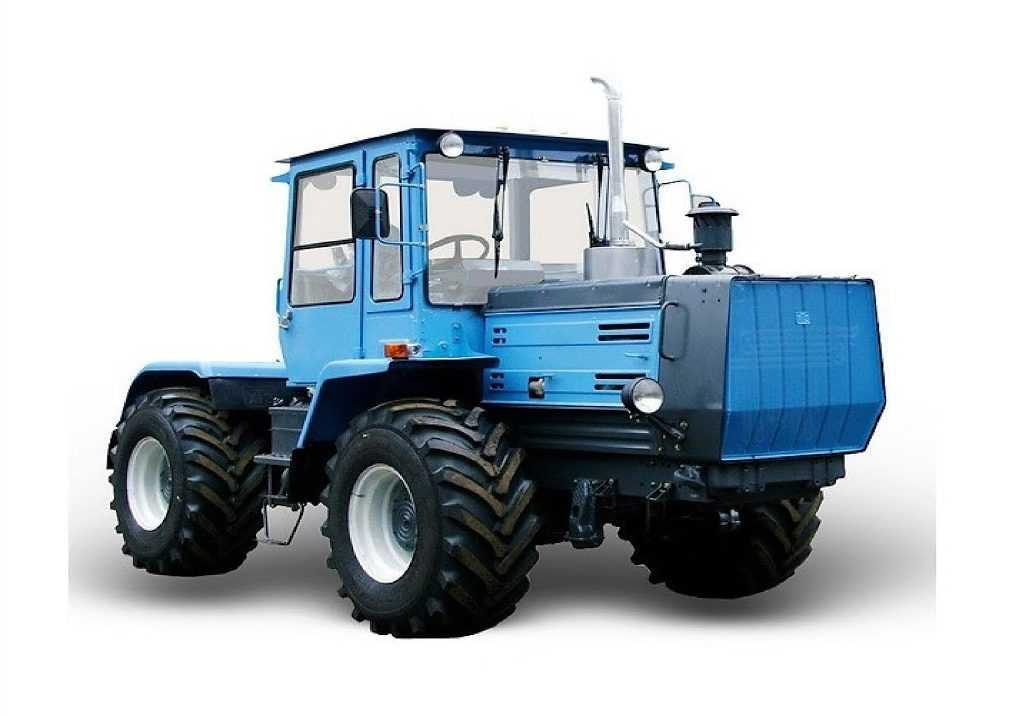

ХТЗ Т-150К – один из немногих советских тракторов, который оказался настолько интересным иностранным заказчикам, что ему довелось принять участие в международных испытаниях на территории США. Машина разработана Харьковским тракторным заводом, и имела огромный потенциал для дальнейшего усовершенствования

Обратим внимание, что рассматриваемая модель имеет унифицированную конструкцию с гусеничным трактором Т-150. В машине использовано немало новаторских решений, но эта особенность не сказалась негативно на ремонтопригодности

Со временем эти инновационные разработки стали привычными. К тому же, унификация с гусеничной модификацией Т-150 позволила сократить затраты на производство запасных частей, и тем самым сделать трактор ремонтопригодным даже в полевых условиях. Основное предназначение машины – сельское хозяйство. В частности, машина распространена в таких операциях, как боронование, окучивание, вспашка, культивация, посев зерновых и овощных культур, предпосевная подготовка, обработка целинного грунта и другие задачи. Кроме того, данный трактор зарекомендовал себя в погрузке и выгрузке, буксировке тяжелых прицепов. В коммунальной сфере машина способна выполнять строительные и дорожно-монтажные работы. В свое время трактор Т-150К поставлялся во многие постсоветские страны. Машина получила несколько модернизированных версий, которые только усилили мировую популярность трактора.

Технические параметры и конструкция основных агрегатов трактор Т-150

Двигатель

На тракторе устанавливались следующие дизельные четырехтактные силовые агрегаты с водяным охлаждением:

  • СМД-61 – производства ХЗТД.
  • ЯМЗ-236Д – производства Автодизель.

Двигатели Т-150 обладали следующими техническими характеристиками (в скобках для модели ЯМЗ-236Д):

  1. Мощность – 160 л. с. (175).
  2. Число цилиндров и расположение – 6 шт., V-образное.
  3. Частота вращения – 2000 об/мин (2100).
  4. Объем – 9,15 л (11,15).
  5. Вес – 0,95 т (1,00).
  6. Способ запуска – электрический стартер.
  7. Расход топлива – 217 г/кВт.час (220).

Трансмиссия

Трактор Т-150 с любым из моторов оснащался механической трансмиссией, которая комплектовалась КПП Т-150, муфтой сцепления с двумя дисками в сухом исполнении, задним валом отбора мощности, двумя коническими главными передачами. На Т-150, коробка передач имела гидроуправление и обладала схемой переключения, позволяющей изменять передачи во время движения под нагрузкой. Количество передач с учетом деления на диапазоны составляло:

  • передний ход – 9;
  • задний ход – 3.

Такая конструкция трансмиссии обеспечивала следующая скоростные характеристики:

  1. Наибольшая скорость движения::
    1. вперед – 15,65 км/ч.
    2. назад – 7,80 км/ч.
  2. Наименьшая::
    1. вперед – 4,30 км/ч.
    2. назад – 5,80 км/ч.

ВОМ имеет независимое исполнение и обладает двухскоростным вариантом вращения. При этом частота составляет 1000 или 540 об/мин.

Кабина

Кабина, которая устанавливалась на трактор, была выполнена в двухместном варианте. Сидения имели подрессоренное исполнение, место механизатора регулировалось по высоте. Сама кабина обладала каркасной конструкцией, небольшим весом, имела хорошую шумоизоляцию, высокую герметизацию, круговое остекление, при этом передние стекла были оборудованы стеклоочистителями. Комплектовалась специальным отопителем для работы в холодное время.

Характеристики Т-150

Трактор Т-150 имеет следующие технические характеристики:

  1. Длина – 5,00 м.
  2. Ширина – 1,88 м.
  3. Высота – 2,68 м.
  4. Агропросвет – 0,30 м.
  5. Масса – 7,95 т.
  6. База – 1,80 м.
  7. Колея – 1,45 м.
  8. Грузоподъемность навесного устройства – 3,50 т.

Заправочные параметры сельхозмашины:

  1. Масло::
    1. Двигатель – 19,8 л.
    2. Рулевое управление – 33 л.
    3. КПП Т-150 – 38,0 л.
    4. Гидросистема – 50 л.
    5. Ведущий мост – 34 л.
    6. Редуктор ВОМ – 3,6 л.
  2. Топливо – 15 л.:
  3. Охлаждающая жидкость – 41 л.:

Это интересно: Обзор и технические характеристики трактора Владимирец Т-25: читаем во всех подробностях

Особенности конструкции[ | ]

На тракторе Т-150К двигатель расположен спереди. К нему крепится муфта сцепления, коробка передач и раздаточная коробка, два выходных вала которые связаны карданными передачами с коническими главными передачами, установленными в заднем и переднем мостах. (Карданная передача к заднему мосту содержит промежуточную опору). Дифференциалы главных передач соединены с планетарными конечными передачами, на которых установлены колёса с тормозами. Привод от двигателя к независимому заднему редуктору вала отбора мощности обеспечивается валом, проходящим внутри трубчатых валов муфты сцепления, коробки передач и раздаточной коробки, а затем карданной передачей с промежуточной опорой. Промежуточные опоры обеспечивают совмещение осей симметрии двойных вилок карданов с осью вертикального шарнира, что позволяет при повороте трактора сделать углы карданных передач минимальными. Поворот трактора осуществляется двумя гидроцилиндрами, разворачивающими полурамы относительно вертикального шарнира.

Двигатель

Специально для трактора Т-150К был разработан дизельный двигатель СМД-60. Двигатель шестицилиндровый V-образный, жидкостного охлаждения с турбонаддувом. Эксплуатационная мощность — 165 л. с. Запуск осуществляется пусковым бензиновым двигателем, который, в свою очередь, запускается электростартёром.

После прекращения производства двигателя СМД-60 на трактор устанавливается безнаддувный шестицилиндровый V-образный, жидкостного охлаждения двигатель ЯМЗ-236Д3 эксплуатационной мощностью 170 л. с. Запуск электростартёрный.

Трансмиссия

Коробка передач имеет несколько диапазонов (замедленый, рабочий, транспортный и задний ход), в каждом из которых 4 передачи, переключаются без разрыва потока мощности. Вторичный вал коробки передач снабжен персональными гидроподжимными муфтами, соединяющими его с ведомыми шестернями четырёх передач. При переключении передач сначала включается гидроподжимная муфта последующей передачи, затем выключается гидроподжимная муфта предыдущей передачи. Долю секунды обе муфты включены, что и обеспечивает безразрывность переключения. Диапазоны переключаются при остановке трактора. Задний мост постоянно ведущий, передний — отключаемый.

Кабина

Шумо-, пыле-, виброизолированная, с 2013 г. оборудованная каркасом безопасности. Кабина находится в зоне центра тяжести, поэтому колебания минимальны и условия труда тракториста максимально комфортны.

Рама

Состоит из передней и задней полурам, связанных вертикальным (для обеспечения поворота трактора) и горизонтальным (для обеспечения контакта с почвой всех четырёх колёс) шарнирами. Полурамы изготовлены из продольных швеллеров (прокат) и поперечных литых брусьев. Соединены элементы рамы заклёпками.

Достоинства трактора Т-150К

  • Возможность работы на магистральных дорогах с твёрдым покрытием за счёт колёсного хода и обеспечения габарита по ширине менее 2,5 м
  • Универсальность. Увеличенная база трактора (расстояние между осями передних и задних колёс), установка одинаковых передних и задних колёс увеличенной грузоподъёмности, наличие свободного пространства на задней полураме позволяют существенно увеличить количество агрегатируемых с трактором сельхозмашин
  • Повышение надёжности и долговечности
  • Улучшение условий труда
  • Повышенные транспортные скорости

Недостатки трактора Т-150К

  • Увеличение удельного давления на грунт в два раза, буксования — в три раза
  • Уменьшение тягового усилия на 20-30 %
  • Уменьшение производительности тракторного агрегата
  • Увеличение расхода топлива на 10 %
  • Увеличение стоимости. Для обеспечения безопасности труда установлена кабина со встроенным каркасом безопасности

Конструктивные особенности тракторов Т-150 и Т-150К

Трактор Т-150 комплектуется 6-цилиндровым 4-тактным двигателем, номинальная скорость вращения которого составляет 2100 об/мин. Для запуска ДВС в устройстве сельхозмашины предусмотрены 2 стартера – электрический, который приводится в действие из кабины, а также ручной.

Несущая конструкция трактора Т-150 в штатной компоновке состоит из двух прочных стальных полурам, которые связаны между собой шарнирами в горизонтальной и вертикальной плоскостях.

К двигателю трактора крепится коробка передач, а также встроенные выходные валы. Они соединены с усиленными главными передачами при помощи встроенных карданных передач. Управление сельхозмашины выполняется при помощи штатных гидравлических стальных цилиндров, которые двигают полурамы в разные стороны по отношению к шарниру.

Колесный трактор Т-150 комплектуется мощными пневматическими колесами с глубоким агрессивным рисунком протектора. Обе пары шин модели обладают одинаковым диаметром. Это делает хозяйственный агрегат более устойчивым и проходимым при езде по рыхлой и вязкой почве.

В отличие от 150-ой модификации, трактор Т-150К комплектуется дизельным ДВС с предварительно установленным турбонаддувом. Несмотря на сниженную мощность, мотор показывает высокие тяговые параметры, а также способность успешно выдерживать повышенные и переменные нагрузки.

Устройство трактора Т-150К включает механическую трансмиссию, переключение передач в которой происходит под действием гидроподжимных муфт. Благодаря этому переключение скоростей спецтехники выполняется без необходимости полной остановки агрегата. Заводская КПП трактора настроена на работу в 4 режимах.

В зависимости от стандартной комплектации сельхозмашина Т-150К может оборудоваться колесной или гусеничной ходовой частью. В первом случае агрегат предназначается для работы в поле. Гусеничный трактор Т-150К обладает лучшей устойчивость на неровном покрытии, поэтому эта модификация чаще всего используется в качестве бульдозера.

Трактор Т-150К комплектуется просторной 2-местной кабиной, в которой расположено рулевое управление, рычаги переключения навесного механизма и ВОМ, а также штатные системы вентиляции и отопления. Кабина сельхозмашины выделяется высоким уровнем вибро- и шумоизоляции, что делает работу в ней более удобной.

Техническое обслуживание

Трактора ХТЗ получили большую популярность благодаря простоте в обслуживании и проведении ремонтных работ.

Пути решения большинства неполадок приведены в инструкции по эксплуатации. Этот документ должен быть обязательно под рукой каждого владельца трактора.

В руководстве пользователя приведена основная информация, касающаяся: технических характеристик, мер безопасности, правил эксплуатации, порядка работы с различным навесным оборудованием, технического обслуживания, правил хранения трактора и пути исправления основных неисправностей.

  • Все трактора данного бренда являются профессиональными и требуют соответствующего обслуживания двигателя.
  • В зимний период времени необходимо заливать масла М-8Г2 или М-8Г2к.
  • В летнее время можно использовать менее вязкие марки: М-10Г2 или М-10Г2к.
  • Меняться смазочный материал должен спустя 1000 часов эксплуатации трактора.
  • Перед заменой масла необходимо прогреть двигатель, чтобы облегчить выход смазочного материала из системы. Отработку необходимо сливать в заранее подготовленную емкость и утилизировать в соответствующих местах.
  • В трансмиссию рекомендуется заливать масло ТЭп-15. Замена смазочного материала в этом узле должна происходить через каждые 2000 отработанных часов.
  • Дизельное топливо необходимо использовать свежее и чистое, оно должно соответствовать установленным нормам. Не допускается использование старого дизеля. В нем не должно содержаться сторонних механических примесей и осадка.

Инструкция по эксплуатации

Каждый владелец трактора Т-25, несмотря на модификацию, должен быть ознакомлен с инструкцией по эксплуатации. Если бумажный носитель где-то затерялся, то на форумах можно найти электронную версию инструкции по эксплуатации. Ваш браузер не поддерживает фреймы Скачать Руководство по эксплуатации трактора Т-25

Техническое обслуживание

Для продления ресурса эксплуатации трактора Т25 необходимо проводить техническое обслуживание в соответствии с требованиями инструкции по эксплуатации. Очистка трактора от остатков грязи и пыли должна происходить по окончанию каждого выезда. Это поможет предотвратить появление коррозии на элементах устройства.

Требуемые масла:

  • Производите замену моторного масла через каждые 240 часов эксплуатации. Для замены наилучшим образом подойдет советский М-10Г2к или М-10В2.
  • Гидравлическое масло необходимо менять через 500 моточасов. Для гидросистемы можно использовать любое универсальное масло типа STOU.
  • Трансмиссионное масло подлежит замене всего 1 раз в начале сезонных работ. В качестве свежего смазочного материала рекомендуется использовать советский Тап-15В или ТАД-17и.

Основные неисправности и способы их устранения

Двигатель не заводится:

  • Не обеспечена необходимая пусковая частота коленчатого вала;
  • Засорилась топливная система или воздушные фильтры;
  • Неисправности насоса подкачки топлива;
  • Неверная настройка угла опережения впрыска;
  • Не качественное топливо (в этом случае солярка поступает в мотор, но он не может завестись из-за нехватки октанового числа или присутствия механических примесей);
  • На форсунках образовался нагар.

Мотор начал дымить:

  • Недостаточная подача воздуха;
  • Плохое качество топлива;
  • Слишком большая нагрузка на мотор;
  • Неверная настройка топливной смеси;
  • Заниженный угол впрыска топлива;
  • Заедание иглы распылителя форсунки или закоксовывание отверстий.

Чтобы не послужило причиной того, что двигатель начал дымить, необходимо сразу же остановить работу устройства и провести ремонт.
