Технические характеристики грузовика самосвала газ-53 и других модификацый

Как проводится замена смазочной жидкости в двигателе ГАЗ 53

При проведении техобслуживания силового агрегата ГАЗ 53 обязательным пунктом является замена моторного масла. Сколько масла в двигателе ГАЗ 53? На данный вопрос можно найти ответ в инструкции по эксплуатации автомобиля.

В зависимости от того, в каких условиях работает конкретное транспортное средство, интервал замены масла колеблется от 5 до 7 000 километров пробега.

Рекомендуемые марки смазочных материалов для У-образных восьмицилиндровых двигателей ГАЗ 53 и ЗМЗ 53:

• Газпромнефть (минералка 10W30, 15W, полусинтетика 10W40 – для лета; синтетика 5W40 – в зимние морозы.
• Лукойл (с подобными показателями вязкости).

Технические характеристики

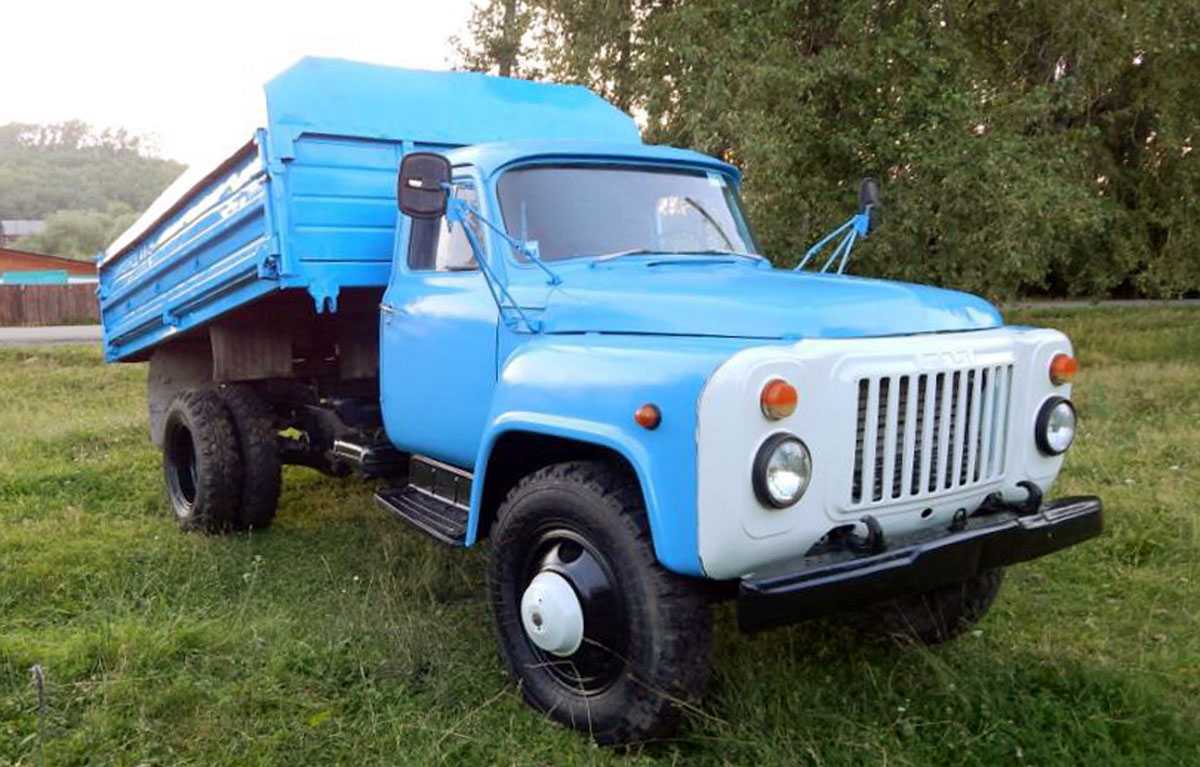

ГАЗ-53 – это среднетоннажный заднеприводной самосвал с колёсной формулой 4х2 и грузоподъёмностью 4,5 тонны. Машина оснащалась двигателем ЗМЗ-53-11 мощностью до 120 л.с., топливным баком на 90 литров. Расход топлива составлял 24 л/100 км. Радиус разворота (колея переднего внешнего колеса) – 8 м.

Габаритные размеры самосвала ГАЗ-53:

• Длина – 6,39 м
• Ширина – 2,38 м
• Высота – 2,27 м
• Колёсная база – 3,7 м
• Колея передних/задних колёс – 1,63м / 1,69м
• Клиренс – 265 мм
• Объём кузова – 5 куб.м
• Размеры грузовой платформы (д*ш) – 3,74м * 2,17м
• Высота бортов – 68 см.
• Размер шин – 8,25-20 дюймов

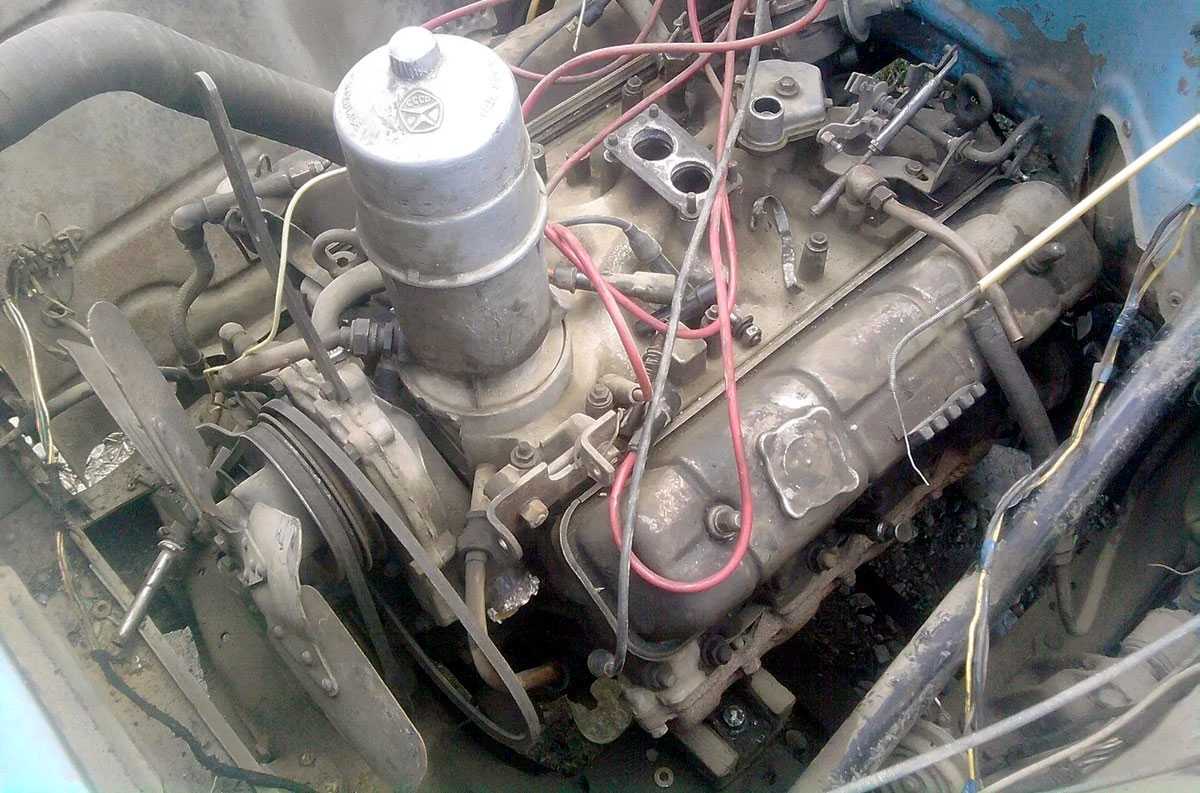

Двигатель

На ГАЗ 53 устанавливался четырёхтактный карбюраторный мотор ЗМЗ-53-11. Это 8-мицеиндровый V-образный двигатель мощностью 120 л.с. при 3200 об/мин. Цилиндры располагались под углом 90° и имели следующий порядок работы: 1–5–4–2–6–3–7–8. Механизм газораспределения размещался сверху. Рабочий объём двигателя составлял 4254 см³, степень сжатия – 6,7.

Блок цилиндров отливался из алюминиевого сплава Ал-4, а поршни – из Ал-30. Коленчатый вал и сёдла клапанов были из чугуна. Впускные и выпускные клапаны изготавливались из сильхромовой стали, причём выпускные заполнялись натрием для лучшего теплоотвода. Распределительный вал кованный, из углеродистой стали.

Смазка двигателя происходила как самотёком, так и под давлением. Шестерёнчатый маслонасос имел привод от распределительного вала. Система охлаждения ёмкостью 22 литра приводилась в действие водяной помпой.

Топливовоздушная смесь готовилась карбюратором К-126. Мотор работал на бензине А-76. Марка свечей зажигания – А11-У.

Коробка передач

Трёхходовая КПП имела четыре передачи переднего хода, и одну – заднего. Третья и четвёртая скорости оснащались синхронизаторами.

На машине установлено однодисковое сцепление сухого типа.

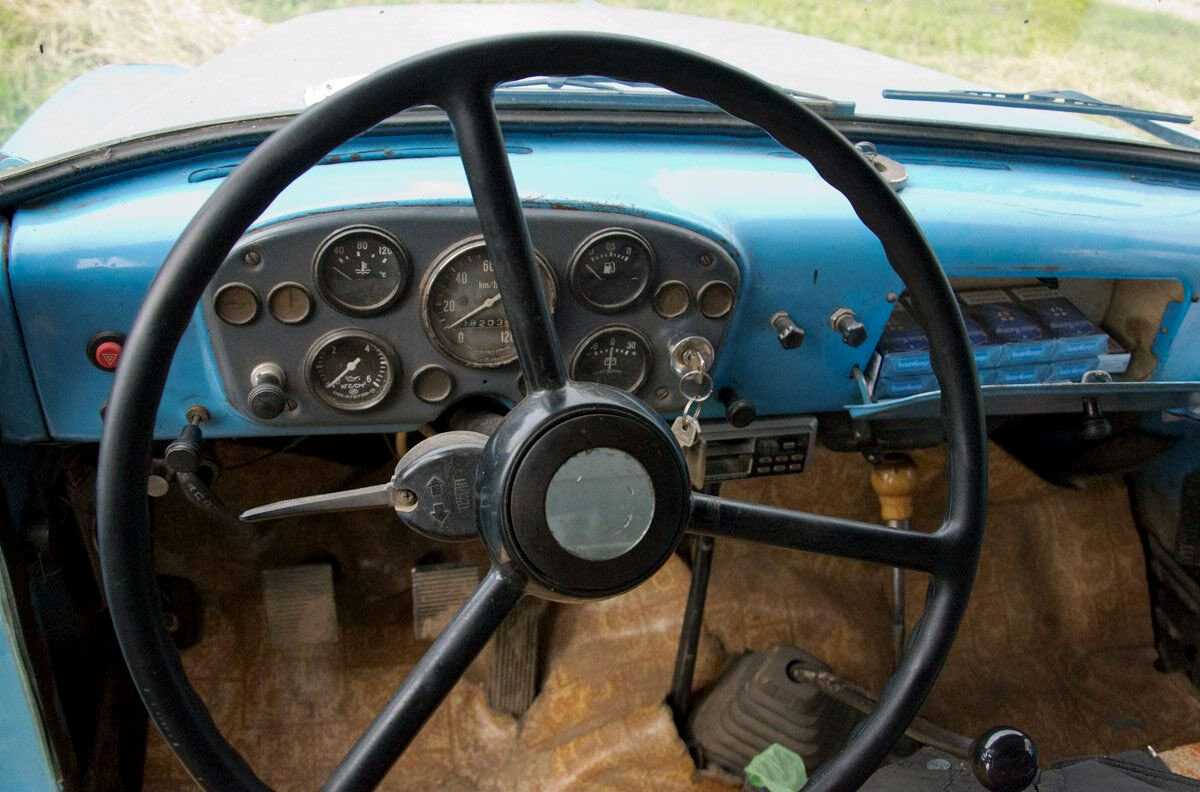

Кабина

Двухдверная кабина полностью сделана из металла и рассчитана на двух человек – водителя и пассажира (экспедитора). Спального места нет. Единое сиденье легко снималось, и под ним находилось пространство для хранения инструментов.

На приборном щитке располагаются:

• спидометр;
• указатель давления масла;
• амперметр;
• датчик температуры.

В ГАЗ-53Ф вместо амперметра и прибора масляного давления устанавливались сигнальные лампочки. Первые ГАЗ-53А оборудовались часами.

Справа от ручки КПП находился рычаг управления кузова. Он имел два положения: «подъём» и «нейтрально».

Самосвальное оборудование

ГАЗ-53 использовался для перевозки сыпучих или навальных материалов, которые при разгрузке не требуют привлечения подсобных рабочих. Такое решение позволяло повысить производительность и экономить время. Самосвал выпускался в двух вариантах: с опрокидыванием кузова назад или вбок.

Гидроцилиндр, поднимающий и опускающий цельнометаллическую кузовную платформу, состоял из трёх плунжерных секций с уплотнительными кольцами для предотвращения загрязнения. Жидкость в цилиндр нагнеталась шестерёнчатым насосом, который приводился в действие коробкой отбора мощности.

Управление самосвальным оборудованием осуществлялось краном с тремя клапанами:

1. Клапан опускания кузова – перепускает масло из гидроцилиндра в масляный бак при выключении насоса.
2. Предохранительный клапан – не допускает повышения давления в системе выше максимального уровня 120 кгс/см².
3. Обратный клапан – препятствует самопроизвольному опусканию кузова.

Управление поднятием и опусканием кузова осуществлялось из водительской кабины.

Обслуживание и ремонт

Из-за длительной эксплуатации, износа и амортизации деталей грузовик может выйти из строя и требовать проведения восстановительных мероприятий. Ремонтные работы выполняются на СТО или самостоятельно при наличии знаний по механике и кинематике грузовых автомобилей, а также согласно руководству по эксплуатации.

Неисправности двигателя и его ремонт

Текущий ремонт двигателя ГАЗ-53 осуществляется при следующих неисправностях:

• стук в двигателе;
• пониженная компрессия в цилиндрах;
• сбой в работе одного из цилиндров (мотор троит);
• шум водяного насоса;
• течь охлаждающей жидкости из контрольного отверстия;
• быстрый перегрев агрегата;
• увеличенный расход масла;
• пониженное или повышенное давление масла.

Капитальный ремонт двигателя проводится по завершении эксплуатационного ресурса или износе деталей. В капремонт входят:

• расточка коленвала под размеры вкладышей;
• замена изношенных запчастей;
• шлифование и притирание клапанов;
• осмотр кулачкового распределительного вала, шатунно-поршневой группы, зубчатого соединения масляного насоса, диска сцепления.

Срок службы мотора зависит от качества ремонтируемых деталей и правильного проведения приработки трущихся поверхностей.

Ремонт помпы

Ремонт помпы ГАЗ-53 выполняется при наличии таких симптомов:

• течь охлаждающей жидкости через сальник крыльчатки водяного насоса;
• большой люфт вала в подшипниках;
• закипание жидкости при недолгой работе мотора.

Неисправности устраняются заменой уплотняющей шайбы, манжет сальника и подшипника валика.

Регулировка клапанов

Регулировка клапанов ГАЗ-53 проводится при увеличении расхода топлива, понижении оборотов мотора и выявлении характерных шумов в карбюраторе и выхлопной трубе. При усилении нагрузки зазор на клапане распредвала становится больше. Чтобы отрегулировать клапаны, нужно поршень первого цилиндра подтянуть к верхней мертвой точке (ВМТ) с помощью зубчатого указателя. Рекомендуемый зазор составляет 0,25-0,3 мм. Процесс проводят регулировочным винтом и щупом 0,25 мм.

Регулировка карбюратора

Регулировка карбюратора своими силами заключается в измерении и проверке зазоров между дроссельной и воздушной заслонками и их корпусами, малой частоты вращения коленвала на режиме холостого хода мотора, настройке угла открытия заслонки дросселя при полностью закрытой воздушной заслонке.

Как выставить зажигание

Нестабильная работа системы зажигания приводит к таким неисправностям, как:

1. Греется катушка.
2. Пробой в кабелях высокого напряжения.
3. Подгорание крышки на раздатке.
4. Прострел свечей.

При появлении хлопков во впускном коллекторе необходимо установить зажигание на ГАЗ по меткам. Инструкция по установке зажигания на ГАЗ-53 выглядит так:

1. Поршень в цилиндре 1 устанавливают в ВМТ и совмещают метки.
2. Коленвал проворачивают против часовой стрелки до совмещения метки «9» на указателе с чертой на шкиве.
3. Откручивают болт верхнего элемента коллектора.
4. Подключают первый контрольный кабель к кузову, второй — к прерывателю.
5. Включают зажигание.
6. Прерыватель проворачивают до момента размыкания контактов.
7. Затягивают крепежный болт, ставят крышку и ротор.
8. На противоположной стороне свечу на цилиндре 1 подключают к кабелю высокого напряжения, оставшиеся провода — по схеме 1-5-4-2-6-3-7-8.

Кабина ГАЗ-53

Особого упоминания заслуживает интерьер кабины, поскольку на момент выпуска она считалась удобной и эргономичной. На сегодняшний день она явно морально устарела, что проявляется не только в дизайне, но и эксплуатационных характеристиках. В сравнении с предшественником ГАЗ-51 кабина стала значительно просторнее.

Кроме того она обладает неплохой теплоизоляцией, особенно модификации, предназначенные для эксплуатации в условиях Крайнего Севера. Сиденья изготовлены из искусственной немаркой кожи, что значительно облегчает уход за кабиной. Их размер позволяет разместиться в кабине 1 водителю и 2 пассажирам.

Схема грузовика

Самодельные варианты применения ДВС ЗМЗ 53

В связи с неприхотливостью двигателей серии ЗМЗ 53, их доступностью и относительно невысокой стоимостью многие «самоделкины» нередко пытаются «внедрить» ДВС на другие марки автомобилей. Например, на Газель уже устанавливались подобные агрегаты.

Несмотря на довольно внушительные габариты, у «газоновских» моторов относительно небольшой вес (230-270 кг), и двигатель все же помещается под капотом Газели, не очень сильно нагружая автомобиль. Ставят эти моторы и на УАЗ с соответствующими переделками (меняют радиатор, переваривают крепления ДВС и т.д.)

Пример самодельного трактора с использованием двигателя ЗМЗ 53

Источник

Основные неисправности двигателей ЗМЗ 53

Как и любой другой двигатель, ЗМЗ 53 имеет свои слабые места. От модификации здесь мало чего зависит, всем ДВС присущи схожие признаки.

• недостаточное давление масла в системе смазки;
• деформация впускного коллектора («паука»);
• течь масла с заднего коренного подшипника;
• повышенный расход масла;
• при больших нагрузках происходят задиры шатунных шеек коленчатого вала.

Тем не менее, двигатели этой серии достаточно выносливы. Если учесть, какое порой моторное масло заливают в них, можно только удивляться терпимости ДВС. Не всякий двигатель иностранного производства выдержит такие издевательства над собой.

Часто от водителей «газончиков» слышишь, – «Все, мотор кончается». Так вот, «кончаться» он может чуть ли не годами. Без давления, с дымящей поршневой и большим расходом масла «газон» еще долго ездит. Очень часто и порой долго на «газоновских» моторах что-то подстукивает, а что именно, не выясняется даже после разборки агрегата. Удивительно, но факт.

Дизельный двигатель автомобиля

Двигатель на грузовике ГАЗ-53 (ЗМЗ-53) V-образный, восьмицилиндровый (два ряда по четыре цилиндра), карбюраторного типа, работает по четырехтактному циклу.

Рабочий объем цилиндров ДВС автомобиля ГАЗ-53 – 4,25 л (при размере цилиндров в поперечном сечении 92 мм и ходах поршня 80 мм).

Технические характеристики по мощности 115 л. с. Запуск мотора ГАЗ-53 осуществляется при помощи стартера.

Номинальные обороты коленчатого вала в минуту – 3 200. Степень сжатия смеси – 6,7.

Системы и механизмы

Блок цилиндров выполнен литьем из сплава Ал-4, после отливки герметизирован термической обработкой и пропиткой синтетической смолой. Это моноблочная конструкция V-образной формы с углом по осям цилиндров 90 градусов.

Полости блока и чугунные гильзы под поршни формируют рубашку водяного охлаждения двигателя. Предусмотрена возможность ремонтной замены гильз (5 групп с буквенными обозначениями). С торца блока резьбовыми шпильками закреплен картер механизма сцепления.

Поршневая группа отливается из сплава алюминия Ал-30. Поршень круглой формы с плоским днищем, в его теле прорезаны три канавки для маслосъемных и компрессионных колец.

Поршни делятся на 5 ремонтных групп по собственному диаметру (буквенная маркировка) и на 4 группы по диаметру отверстия поршневого пальца (цветовая маркировка).

Головки блоков выполнены из сплава Ал-4. Седла клапанов из чугуна, направляющие втулки – из медно-графитовой керамики. Блок и головки цилиндров соединяются резьбовыми шпильками через прокладки из асбокартона, армированного сталью.

Коленчатый вал отлит из чугуна, на нем сформированы шейки шатунов, опоры и противовесы. Вал проходит динамическую и статическую балансировку.

Осевое перемещение коленвала исключают две шайбы, установленные по обе стороны от опоры первой шейки. Герметизируется в блоке маслосгонными канавками, сальниками и асбестовой набивкой.

Механизм газораспределения с верхней установкой клапанов обеспечивает впуск в цилиндры рабочей смеси и выпуск отработанного газа.

Устройство состоит из: распределительных валов и шестерен, толкателей, коромысел, штанг, клапанов, направляющих втулок и пружин.

Распределительный вал куется из стали. Имеет пять шеек опоры, кулачки, шестеренчатый привод маслонасоса и распределителя зажигания.

В систему питания входят: бензобак на 90 л, трубопроводы, диафрагменный насос с механическим приводом, фильтрующие устройства очистки топлива и двухкамерный карбюратор К-126 – устройство для приготовления бензовоздушной смеси.

Система смазки подает масло к трущимся деталям под давлением и самотеком. Маслонасос шестеренчатый с приводом от распредвала, масляный фильтр полнопоточный, обслуживаемый.

Фильтр подготовки воздуха обслуживаемый, инерционный, с оседанием загрязняющих частиц в масляной ванне.

Система охлаждения с водяной помпой, закрытого типа, жидкостная. Она состоит из водяной рубашки блока цилиндров, радиатора, помпы, термостата, жалюзи, вентилятора, его кожуха, пробки радиатора и соединительных шлангов. Емкость – 22 литра. Система зажигания контактная.

Технические характеристики

Силовой агрегат

На машины, которые сходили в период с 1958 и 1959 года, устанавливали форкамерно-факельный двигатель внутреннего сгорания. Именно данный силовой агрегат считают достоинством 51-й модели.

Еще в 1937 году специалисты, работавшие в Институте химической физики и Центральном институте авиационного моторостроения, приступили к разработке и внедрению вариантов более продуктивного горения бензина в двигателе внутреннего сгорания с внешней системой смесеобразования, где была обедненная горючая смесь в форкамере.

Немного спустя данные работы уже проводились на автомобилях Горьковского автомобильного завода. Платформа двигателя 51-й модели позволила сконструировать мотор ГАЗ 52, где была модернизирована головка блока цилиндров, и где было верхнеклапанное расположение. Кроме этого, головка блока цилиндров оснащалась наличием форкамеры на каждый цилиндр.

В газораспределительной системе был клапан камеры, сквозь какой осуществлялся впрыск воздушно-горючей смеси, какую зажигала уже обычная свеча. После этого факел зажигает всю смесь в главной камере. Данный техпроцесс позволял экономить до 20 % горючего, как тогда они считали.

Также казалось, что подобным образом удастся существенно увеличить мощность силового агрегата вместе с крутящим моментом. Но, как показали испытания, мотор ГАЗ 52 было тяжело запустить, экономить горючее тоже не получилось, да и вообще, агрегат неустойчиво функционировал. Более того, проблемы создавал карбюратор, какой даже на самом предприятии, даже грамотные специалисты почти не могли как-то регулировать, либо настраивать.

Однако, такие неудачи не остановили специалистов, и они все же довели силовой агрегат до нужного состояния. В результате вышел 3.4-литровый 85-сильный двигатель, какой имел крутящий момент при 3 000 оборотах в минуту – 22.5 кг/м. Данный мотор ГАЗ 52 позволил существенно увеличить динамическую составляющую и сделать машину более экономичной.

На 100 километров ГАЗ-52 кушает около 24 литров. Спустя годы, в 1990-х годах, автолюбители заметили грузовики, какие функционировали на дизельном топливе. Немало водителей начали устанавливать новенькие двигателя ГАЗ 52 дизель, какие отличались небольшой ценой в обслуживании.

Трансмиссия

Новый силовой агрегат был синхронизирован вместе с надежной и нешумной пятиступенчатой механической коробкой переключения передач. У нее были синхронизаторы на 3-й и 4-й передаче. Сцепление является однодисковым и сухим. Пример фото снизу.

Подвеска

Ее решили установить рессорного типа, а позже она подвергалась модернизациям. Конструкторский состав решил изменить метод крепления рессор – после усовершенствования крепление производилось вместе с резиновыми подушками. В результате получилось уменьшить давление на основные листы во время скручивания рессор.

Передняя подвеска была на продольных полуэллиптических рессорах вместе с гидравлическими телескопическими амортизаторами. Задняя же подвеска имела только продольные полуэллиптические рессоры с дополнительными рессорами. И впереди и сзади устанавливалась зависимая подвеска.

А чтобы увеличить проходимость грузовиков по плохой дороге, инженерный состав разработал и внедрил самые последние задние мосты, где был кулачковый дифференциал. Это дало возможность более уверенно проходить тяжелые области дороги.

Тормозная система

Она имеет гидравлический привод и гидровакуумный усилитель. На всех колесах применяются только барабанные тормозные механизмы. Есть рабочая и стояночная система.

Рулевое управление

Рулевой механизм получил глобоидный тип. Глобоидный червяк вместе с двухгребневым роликом. Гидравлический усилитель рулевого колеса отсутствует.

Об истории легендарного грузовика и его особенностях

Первое поколение грузовиков выпущено по 2-й половине 50-х. Согласно проекту семейство ГАЗ отличалось грузоподъемностью 1,5-2,5 т, унифицированностью деталей. 51-ю, тестовую машину должна была заменить 52-я модель.

История и назначение

52-я модификация предназначалась для эксплуатации в условиях города и села, поэтому показатели плавности, маневренности и проходимости были важны. К середине 1950-х сотрудниками Горьковского автозавода разработано несколько образцов с измененным капотом, которые не приняли на серийный выпуск.

Вначале для грузовика хотели применять двигатель на 6 цилиндров с форкамерной блочной головкой. Параллельно занимались проектом V-образного ДВС на 6 цилиндров объемом 3,75 л и мощностью 110 лошадей. Конструкция не была реализована, вместо нее использовали мотор от «Чайки» в дефорсированном исполнении.

Мощный двигатель требовал изменения грузоподъемности до 4 т, что означало новая рама и подвеска. Модели присвоили наименование ГАЗ-52А, которое заменили на ГАЗОН модификации 53.

Новый мотор конструировался долго, но обязательство завода приурочить выпуск к началу XXII съезда КПСС привело к созданию переходной версии. ГАЗ-53Ф оснащался силовым агрегатом от старой модели и двигателем нижнеклапанного типа.

Наладить выпуск грузовика вышло только с 1964 года. Машина не сходила с конвейера до 1993 года, пережила несколько доработок:

• в 1964 г. — производство моделей ЗМЗ-53 с грузоподъемностью 3 т, V-образным мотором и задним мостом гипоидного типа. Сняты с производства и заменены на ГАЗ модификации 53А;
• в 1966 г. — запуск Горьковским автозаводом моделей 53Н для армейский нужд. Машина получила предпусковой подогреватель, антискользящие цепи, пилы, трос для буксира, чехол на радиатор и дополнительную емкость под горючее;
• в 1973 г. — у автомобиля появились повторители указателей поворота и Знак Качества между фарой и подфарником;
• в 1978 г. — самосвал оснастили выштамповками на крышах, кабина стала окрашиваться в голубой цвет;
• в 1982 г. — Знак Качества убран с облицовочной части;
• в 1983 г. — ГАЗ модификации 53-12 кардинально изменился — самосвал мог перевозить грузы до 4,5т, получил новый двигатель, усиленную раму, рессоры и подвеску;
• в 1984 г. — поставлен упрощенный бампер без штамповки, в гамму цветов добавили светло-серый и защитный;
• в 1986 г. — замены задние фонари, поставлены двухцветные подфарники, появилась аварийка, тормозной цилиндр, приборная панель, бесконтактное зажигание, гидровакуумные усилители тормозов, раздельные контуры тормозов.

Интересно знать! Производство самосвала полностью остановилось в 1997 году.

Создатели

Главным конструктором автомобиля был А. Просвирнин, ведущими — Б. Шихов, В. Запойнов. Конструкцию двигателя на ЗМЗ-53 разработал П. Сыркин.

Интерьер и экстерьер ГАЗ-53

На свое время автомобиль грузовой ГАЗ версии 53 был современным. У него — обтекаемая форма и цельная облицовка с местами под фары. Прочная и надежная рама позволяла перевозить габаритные грузы.

Бак находился под водительским сиденьем. Отверстие залива вынесено за кабину и расположено возле шоферской двери. Это обеспечивало удобство установки ГБО — под кузовом.

Машина запускалась от электрического стартера с втягивающим реле. Отопительная система работала хорошо. Стеклоочистители имели запитку от электрики.

У сидений водителя и пассажиров грузовика — цельное исполнение. Кабина просторная, в ней с комфортом размещались люди в зимней одежде. Для инструментов, деталей, личных принадлежностей есть специальные отсеки.

Экспорт автомобиля

Экспорт грузовика осуществлялся в дружественные СССР страны — Румынию, Польшу, ГДР, Югославию, Венгрию, Чехословакию, Финляндию, КНДР, Кубу, Лаос, Вьетнам, Монголию.

Интересно знать! Сборкой самосвала с 1983 по 1991 гг. занималась болгарская компания «Мадара». Серия отличалась дизелем, выпущенным по лицензии английской фирмы Perkins.

Базовый ГАЗ-53 с двигателем ЗМЗ-53

С лета 1964 года началось производство небольшими партиями более современной версии ГАЗ-53 — с восьмицилиндровым двигателем ЗМЗ-53. Кроме нового двигателя машина получила сцепление иной конструкции и усовершенствованное электрооборудование. Машина комплектовалась модернизированной подвеской и задним мостом с главной парой с гипоидным профилем зубьев шестерен. Из внешних отличий самым заметным стало изменение облицовки радиатора. Если на ГАЗ-53Ф фары стояли вверху облицовки, то на ГАЗ-53 они сместились вниз.

ЗМЗ-53 получил блок цилиндров, отлитый из алюминиевого сплава АЛ4. Этот блок стал первым в мире блоком двигателя, изготовленным методом литья под давлением. Благодаря такой технологии удалось снизить вес детали более чем на 20 кг и габаритную длину более чем на 45 мм. В остальном ЗМЗ-53 представлял собой классический V-образный четырёхтактный двигатель с распределительным валом в развале блока цилиндров. Привод клапанов – штанговый. Основные технические характеристики двигателя ГАЗ-53 — при рабочем объёме цилиндров 4254 куб. см двигатель развивал крутящий момент до 29 кг/м в диапазоне 2000-2500 об/мин. Мощность из-за ограничителя оборотов не превышала 115 л. с. (при 3200 оборотах). Двигатель имел невысокую степень сжатия 6,7 единиц и работал на бензине А76. Техническая характеристика автомобиля ГАЗ 53

Длина автомобиля	6395 мм
Ширина автомобиля	2380 мм
Высота автомобиля (по крыше кабине, без нагрузки)	2220 мм
Длина платформы	3740 мм
Ширина платформы	2170 мм
Высота бортов платформы	680 мм
Максимальный вес прицепа	4000 кг
Снаряжённая масса	3200 кг
Грузоподъёмность, не более	4000 кг

Стоит отметить, что в течение всего производства двигателей ГАЗ-53 технические характеристики и параметры многих узлов оставались неизменными (например, размеры цилиндра (92 мм х 80 мм)).

Питание топливом принудительное с помощью бензонасоса Б9Д. Бензонасос устанавливался на картере двигателя ГАЗ-53. Технические характеристики насоса — диафрагменного типа с производительностью до 140 л/ч. Для фильтрации топлива стоял щелевой фильтр с отстойником и дополнительно перед карбюратором ставился сетчатый фильтр тонкой очистки. Запас бензина 90 литров находился в бензобаке на раме под кабиной.

Первые версии ЗМЗ-53 оснащались двухкамерным карбюратором К 126Б с падающим потоком. Карбюратор оснащался механическими экономайзером и ускорительным насосом, а также пневматическим ограничителем оборотов двигателя. Воздух для двигателя проходил очистку в инерционно-масляном фильтре с двухступенчатой очисткой воздуха. Фильтрующий сменный элемент изготавливался из капрона.

Смазка двигателя комбинированной схемы – под давлением и разбрызгиванием. Для очистки масла применялась центрифуга. Давление масла создавалось шестерёнчатым насосом, с забором масла из поддона двигателя. Двигатель оснащался масляным радиатором с воздушным охлаждением. Радиатор монтировался перед основным радиатором жидкостной системы охлаждения. Опционально мог быть установлен жидкостный подогреватель ПЖБ12.

Интерьер и экстерьер

Газ-53 самосвал имел современный дизайн для своей эпохи. Радиатор был полностью отделан металлом. Рама имела высокую надёжность, служила долгие годы без поломок. Интересным решением конструкторов было поместить бензобак под кабину, а его горловину рядом с дверью водителя. Это оказывалось плюсом при переходе на газ: новое оборудование можно было установить под кузов (у всех грузовиков того времени там находился бензобак).

Отдельных сидений для водителя и пассажиров не было — присутствовал совмещённый диван. Его размеры позволяли удобно передвигаться нескольким людям в зимней одежде. За креслом присутствует специальное место для хранения инструментов и других вещей.

Возможные неисправности грузовика

Помимо относительно легких неисправностей, ремонт которых не занимает много времени, есть и более серьезные проблемы. В первую очередь речь идет о проблемах с гидравликой.

С одной стороны, водитель продолжит движение до места, где есть инструменты для ремонта. С другой стороны, автомобиль длительное время остается без надлежащего технического осмотра. Водители не придают появившейся течи значения, в результате через 1-2 месяца автомобиль приходит в негодность. Помимо гидравлической жидкости, у грузовика часто выходят из строя гидроцилиндры.

Так выглядит гидроцилиндр для подъема кузова ГАЗ САЗ 3507

Завод-изготовитель позаботился о том, чтобы ГАЗ 3307 и его грузовая модификация справлялись с различными нагрузками:

• жесткая погрузка и разгрузка;
• перевозка негабаритных вещей;
• езда по грунтовой дороге;
• эксплуатация в суровых погодных условиях.

В зависимости от интенсивности езды водитель обязан каждые 3 месяца делать профилактический осмотр

В первую очередь внимание уделяется гидравлической системе, корпусу и двигателю. Несмотря на то что схема транспортного средства не включает детали, которые проблематично найти, не нужно допускать серьезные поломки

Проблема заключается в том, что 1 поломка нередко провоцирует цепную реакцию. К примеру, начавшаяся течь гидравлической жидкости приводит к тому, что схема запуска двигателя выходит из строя. Временный, на первый взгляд простой, дефект обернется длительным и дорогостоящим ремонтом. Если планируется длительная поездка, настоятельно рекомендуется взять с собой материал для проведения ремонта в пути следования

В первую очередь нужно обратить внимание на гидравлически трубки, гидроузлы, крепления кузова и масло

Устройство

За всю историю производства машины были использованы два бензиновых двигателя. Первый устанавливали до 1967 года — он имел шесть цилиндров. После этого машина оснащалася 4-литровым мотором с восемью цилиндрами. Несколько раз двигатель Газ-53 получал обновления, однако они были незначительными.

Он имеет название ЗМЗ-53. Несмотря на технологичный прорыв, конструкция имела определённые недочёты. Распределитель и катушка зажигания Газ-53 из-за конструкционных ошибок быстро выходили из строя. Запас рабочего ресурса — 400 тысяч км без капитального ремонта. В первые годы выпуска карбюратор был однокамерным — это стало основной причиной высокого расхода топлива. Затем стали использовать двухкамерный, это снизило расход.

Подвеска автомобиля Газ-53 была рессорной зависимой. Передняя часть оснащалась амортизаторами. В конструкцию рулевого механизма не было добавлено гидроусилителя, поэтому управлять транспортом затруднительно, требуется прикладывать немалые физические усилия. Скорости переключаются при помощи двойного выжимания сцепления. Карданная передача состоит из двух валов, они крепятся специальными шарнирами.

Для поддержания оптимальных температурных показателей мотора используется система жидкостного охлаждения. В СССР антифриз и тосол пользователями грузовиков не использовались: в бак охлаждения заливали воду. В зимний период после окончания эксплуатации транспорта воду сливали, а утром заливали снова. При использовании горячей воды удавалось ускорить процесс запуска и прогрева силового агрегата.

Цилиндры расположены в два ряда — по четыре в каждом. На каждый ряд есть по одному блоку цилиндра. Блок и головки производились из алюминия. Головки разделяет впускной коллектор, в центр конструкции которого помещён карбюратор.

Система торможения оснащена гидравлическим приводом. На заднюю и переднюю ось оказывают влияние два разных контура. Стояночный тормоз — механический, состоит из барабанного механизма, который установлен на заднюю часть коробки передач Газ-53.
