Что такое фаркоп - назначение, виды, установка, производители и выбор тсу

Рейтинг фаркопов

Автомобильные сцепные устройства выпускаются крупными производителями запчастей и фирмами, которые используют кустарные методы производства. Редакция ВыборЭксперта.ру решила сформировать рейтинг фаркопов, который поможет с выбором оборудования. При составлении обзора тестировались модели известных брендов, проводились исследования с помощью инструментальных методов. Мы учитывали отзывы владельцев фаркопов, мнения профессиональных автотуристов и охотников, мастеров станций технического обслуживания.

Эксперты учитывали следующие параметры:

Тяговая нагрузка – должна соответствовать весу прицепа с максимальной загрузкой;
Особенности конструкции – выпускаются съемные и несъемные модели;
Сложность монтажа – для установки может потребоваться вырез бампера;
Поддерживаемые модели – производятся универсальные устройства и оборудование, рассчитанное на установку на определенные марки авто;
Комплектация – фаркопы могут иметь в комплекте все необходимое для подключения электрики прицепа или поставляться без специального вывода для соединения с электроцепями машины;
Максимальная нагрузка на шар – чем выше показатели, тем лучше контролируется движение прицепа на поворотах и в сложных дорожных ситуациях.

Не все устройства соответствовали заявленным характеристикам и требованиям экспертов. Низкое качество использованного металла, неправильная геометрия, неспособность справиться с минимальной нагрузкой – фаркопы с такими характеристиками исключались из нашего рейтинга.

Лучшие производители подушек двигателя

Штрафные санкции за несоответствующий монтаж фаркопа

Сцепная конструкция для транспортирования грузов, хоть и не идентифицирована в законодательной документации в качестве дополнительной оснастки автомобиля, за несоответствующую установку или монтаж с несоблюдением регламента подразумевает финансовое наказание для автовладельца. Предопределяется наказание статьёй 12.5 административного кодекса РФ, которая предопределяет штраф в размере от пятисот до пяти тысяч рублей в таких ситуациях:

Отсутствие документов на фаркоп или несоответствие тяговой конструкции стандартам, установленным автопроизводителем.
ТСУ установлено в несоответствующем месте или же с техническими недочётами.
Техническая неисправность конструкции.

Мера наказания предопределяется критериями опасности, которую автовладелец несёт при эксплуатации машины с ТСУ не соответствующего стандартам образца или при некорректном его монтаже.

Эксперты рекомендуют иметь постоянно при себе документы, которые подтверждают факт безопасности эксплуатации фаркопа, в ином случае, собственнику авто грозит денежное взыскание. При непризнании штрафа, его придётся оспаривать в суде, что не всегда выгодно с финансовой позиции.

Фаркоп своими руками

Среди водителей, практикующих далёкие загородные путешествия, весьма актуальным является вопрос, как сделать прицепное устройство для автомобиля своими руками.

В продаже можно найти уже готовые варианты на «классику» и на автомобили нового поколения, однако есть категория владельцев машин, которые предпочитают изготовить их самостоятельно.

Заводские изделия по ряду причин не всегда удовлетворяют требовательных пользователей.

Иногда не удаётся найти удачную конструкцию, в ряде случаев у человека возникают собственные идеи, которые он хочет воплотить в жизнь, а некоторые предпочитают потратить время и силы, чтобы избежать лишних финансовых расходов.

В интернете без особого труда можно найти чертежи сцепных устройств для различных марок автомобилей и указания, как сварить и собрать конструкцию. Поройтесь на форумах и специализированных сайтах – и вы сможете выбрать стационарный, съёмный или быстросъёмный вариант под свою модель авто.

Блок согласования для фаркопа своими руками

Для владельцев современных моделей, оснащённых большим количеством электронной «начинки» и компьютерных систем контроля, кроме самого устройства, понадобится специальный смарт-коннектор. Он нужен для того, чтобы электрика машины не воспринимала подключение прицепа как аварийную ситуацию и не использовала экстренное отключение.

Фаркоп является незаменимым устройством для автолюбителей, которые ведут активный образ жизни, любят путешествия, то есть люди, которым приходится часто перевозить габаритные багажи

Дело в том, что фаркоп – это не просто крюк или задняя подножка, это устройство, которое кроме непосредственно сцепления, осуществляет подключение электрооборудования прицепа к бортовой сети авто. При этом включение каждого электрического прибора – это увеличение нагрузки на сеть авто, которое компьютерные системы контроля могут воспринимать как несанкционированное вторжение.

Блок согласования – это аппарат, который помогает грамотно распределить дополнительную нагрузку по схеме, понятной и приемлемой для электроники машины. Он помогает избежать аварийных отключений, перегрузок и других нештатных ситуаций.

Шар на фаркоп своими руками

Европейские сцепные устройства используют унифицированный шар 50 мм – это единый размер для любых марок авто и прицепов. В Америке встречаются два вида размеров:

Конструкция фаркопа крепится к транспортному средству при помощи специальной площадки

Велосипедный багажник на фаркоп своими руками

Те, кому приходится возить на автомобиле один или несколько велосипедов, стараются придумать максимально удобную конструкцию багажника для перевозки. Его можно установить на крыше машины, но такой вариант негативно отражается на аэродинамических свойствах транспорта.

Более интересен в плане комфорта велосипедный багажник в задней части автомобиля – он имеет специальный колпачок, который надевается на шар и упоры снизу.

Если речь идёт об универсале с пятой задней дверью, можно установить систему типа «калитка» с замками – она позволяет откидывать багажник, чтобы получить доступ для открывания пятой двери.

В нынешнее время выбор подобных аксессуаров весьма разнообразный

Прицепное устройство для прицепа своими руками

Сделать собственноручно прицепное устройство для легкового автомобиля можно при помощи болгарки и сварочного аппарата. Мы приводим основной алгоритм процесса изготовления:

демонтируйте задний бампер;
найдите отверстия, которые ведут внутрь пустот лонжеронов;
измерьте длину отрезка между найденными отверстиями;
по полученной длине отрежьте участок стальной трубы 50х50 мм;
сделайте отметку на середине заготовки;
возьмите два куска листовой стали толщиной 5 мм размером 20х7 см и с краю каждой проделайте отверстия размером 5 см;
полосы посадите на трубу отверстиями и приварите – расстояние должно позволять поставить между ними сцепной крюк с шаром;
закрепите крюк гайками и болтами на 10;
далее переходим к работе над прикреплением к лонжеронам – на торцы наварите стальные полосы толщиной 5 мм и размером 30х7 см. Направление должно быть противоположным к крюку, а с кронштейном крюка должен получиться угол 900;
эти полосы вставьте в лонжероны;

Это интересно: Что такое компрессия в цилиндрах

Крепление фаркопа

Прикрепить фаркоп к своему автомобилю без помощи специалистов вполне реально.
Возможно это будет немного дольше, чем в автомобильных мастерских, но при соблюдении определенных правил, в результате Вы сможете быть уверенными в его надежности.

Прежде всего ответственно подойдите к вопросу выбора тягово-сцепного устройства: оно должно полностью соответствовать модели Вашего автомобиля и выполнять не только практическую, а также эстетическую функцию.

Также, покупая устройство, не забывайте, что все фаркопы могут быть либо съемными
(если захотеть можно с легкостью отсоединить крюк от балки), либо несъемными
(крюк с балкой — единое целое). Первый вариант, с точки зрения удобства эксплуатации, конечно, более интересный, так как при отсутствии необходимости крюк можно снять, чтобы он не влиял на общий вид автомобиля.

Грузоподъемность тягово-сцепного устройства — еще один критерий его выбора. Понятно, что более крепкие конструкции, предназначенные для перевозки больших грузов стоят дороже, но в этом вопросе экономить не стоит: перевозка груза, превышающего допустимую норму грузоподъемности фаркопа, грозит возможностью серьезных последствий для участников дорожного движения.

И так, предположим, что ознакомившись с перечисленными рекомендациями по выбору фаркопа, Вы приняли их во внимание и приобрели нужное устройство. Теперь осталось только установить его на автомобиль

Как и к любой другой детали, к тягово-сцепному устройству прилагается инструкция, в которой доступно описан процесс его установки, надо только иметь в наличии комплект отверток и гаечный ключ. Ведущие производители таких устройств (BOSAL,THULE, Westfalia
) сотрудничают с производителями известных марок автомобилей, благодаря чему при монтаже фаркопа не надо просверливать дополнительные отверстия в кузове (при условии, что модель подходит для вашего автомобиля).

Независимо от марки и модели машины, порядок установки тягово-сцепного устройства можно разделить на такие основные этапы:

Подготовительный этап
, включающий демонтаж заднего бампера и демонтаж усилителя бампера. Демонтаж заднего бампера, который на современных автомобилях крепится с помощью нескольких саморезов и пластиковых пистонов. На некоторых моделях, прежде чем снять бампер Вам придется открутить задние фары, так как именно под ними находятся саморезы держащие бампер.

Демонтаж усилителя бампера производится безвозвратно. На его месте, в дальнейшем, будет находится балка фаркопа.

Этап непосредственной установки в каждом отдельном случае индивидуален и, обычно, довольно детально описывается в прилагающейся к модели инструкции. Если рассмотреть общие для всех моделей моменты, то установка будет выглядеть так:

балки фаркопа и его боковые кронштейны надо прикрепить к лонжеронам кузова соответственно схеме монтажа, показаной в инструкции;

прикрепите к балке подрозетник и просуньте жгут электропроводки устройства через отверстие в задней панели кузова, перед этим прицепив его пластиковыми жгутами к балке;

выполните электромонтаж. На большинстве автомобилей разъем для него предусмотрен конструкцией, остается только найти его руководствуясь схемой транспортного средства и соединить две колодки;

Обратите внимание! Во время крепления балки машины к элементам ее кузова, все резьбовые соединения нужно добросовестно затягивать.

установите снятые с автомобиля детали в обратном порядке. Также будьте готовы к необходимости слегка подрезать задний бампер вашего авто в соответствии с имеющимся в инструкции шаблоном

Если Вы не готовы к такой мере, обратите на это внимание при покупке: обычно такое требование указывается в руководстве по установке

Виды фаркопов

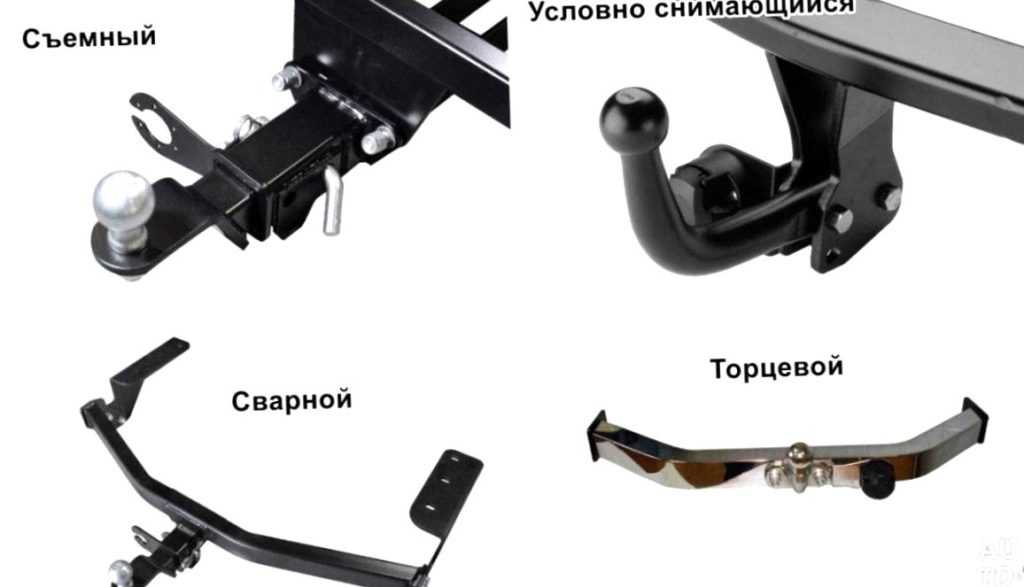

Устройства бывают сварного, фланцевого, съемного типов. В плане надежности и оптимальной стоимости лучше сварное изделие. Только стоит учитывать, что его не снимешь. Для установки фланцевой разновидности фаркопа требуется наличие специальной площадки на транспортном средстве.

Правильность подбора фаркопа зависит от модели машины, года выпуска. Лучше конечно перед покупкой проконсультироваться со специалистом. На станции технического обслуживания или автосервисе, профессионалы посоветуют с учетом всех важных моментов определиться с подходящим вариантом. Это в том случае, если вы не особо разбираетесь во всех нюансах.

Приобретая сцепное устройство, обязательно должен быть сертификат. Не стоит вестись на дешевое изделие сомнительного происхождения, чтобы не создать себе и автомобилю проблемы при дальнейшей эксплуатации. Особенно такие приспособления необходимы рыбакам, дачникам, любителям путешествовать. Для частого перевоза экипировки, различных инструментов, собранного урожая, без прицепа не обойтись.

Фаркоп — это?

Фаркоп представляет собой тягово-сцепное приспособление, используемое для крепления прицепа к машине. С его помощью достигается равномерное распределение нагрузки, а также обеспечивается безопасность перевозимого груза.

Устройство подразделяется на два вида: американский вариант и европейский. В РФ больше всего распространен второй тип. Фаркоп обладает простой конструкцией, состоящей из крюка и поперечины.

Поперечину фиксируют к раме или кузову, используя крепление. Крюк, в свою очередь, прикрепляют к балке. Правильно установленный фаркоп не испортит внешний облик транспортного средства.

Как правильно поступить

Решать только вам. Но по факту с самодельными тягово-сцепными устройствами намного больше мороки, чем вы можете себе представить. Экономия на покупке готового ТСУ себя совершенно не оправдывает, а доставляет еще больше хлопот.

Потому если вы не знаете, как поступить и что делать, послушайте мое субъективное мнение. Купите качественный фаркоп от хорошего, проверенного временем производителя. Сейчас таких более чем достаточно. А именно:

Заводские конструкции адаптированы под:

марку автомобиля;
модель машины;
модификацию;
тип кузова;
год выпуска и прочие нюансы.

То есть если вы берете заводской сертифицированный съемный фаркоп , то он будет иметь идеальные с точностью до миллиметра размеры, необходимый блок согласования под конкретный прицеп, оптимальное качество и устойчивость к нагрузкам.

Вопрос установки оставлю открытым. Не буду утверждать, что монтировать ТСУ обязательно у специалистов. Многие автовладельцы вполне способны установить фаркоп своими руками , затратив на это минимум времени и сил. Об этом есть много наглядных видео.

Тут уже пусть каждый решает для себя сам. Хотя если вы берете фаркоп у официального дилера, они поставить его могут бесплатно.

Так что здесь отказываться точно не стоит. Это сэкономит ваше время, силы и нервы.

Спасибо всем за ваше внимание! Подписывайтесь, оставляйте комментарии, задавайте вопрос и приглашайте к нам своих друзей!

Как изготовить фаркоп своими руками

Процесс самостоятельного изготовления фаркопа начинается с определения максимально возможной транспортируемой массой, суммированной с общим весом пустого прицепа. От полученной величины и частоты использования зависит выбор крюка сцепного устройства правильной формы:

при грузоподъёмности не более 1,5 тонн используют простой и надёжный в эксплуатации крюк, прикрепляемый двумя болтами;
если прицеп будет прикрепляться к машине в редких случаях, то стоит обратить внимание на агрегаты, снабжённые муфтовыми соединениями — они быстро монтируются и так же оперативно демонтируются при необходимости;
при грузоподъёмности в 1,5 – 3 тонны выбор стоит отдать в пользу торцевого крюкового устройства;
если крюк также будет изготовлен своими руками, то для него не следует давать тяговую нагрузку больше 900 кг (общая масса груза и прицепа).

Схема сборки фаркопа

Выбрав модель крюка, переходят непосредственно к алгоритму изготовления фаркопа:

В металлообрабатывающей мастерской заказывают несущую балку — важнейшую часть сцепного устройства. При наличии соответствующих навыков можно изготовить её самостоятельно, приварив газосваркой к метровой трубе балку-уголок.
Ферму прикладывают к днищу автомобиля, намечая отверстия для монтажа кронштейнов и других элементов.
Проверяют качество просверленных отверстий и примеряют крепёж.
Присоединяют к ферме крюк посредством вкручивания двух болтов.
Справа или слева приваривают кольцо, выполняющее функции подрозетника.
Шлифуют все поверхности болгаркой и накладывают два слоя грунтовки.
Балку окрашивают аэрозольной краской и проводят антикоррозийную обработку.
На яме выполняют примерку всей конструкции из балки и крюка, выясняя, не помешает ли фаркоп рядом расположенным узлам тормозной системы.
Затяжку болтов и гаек осуществляют попарно до упора.

Фаркоп, разложенный на составные части

В определённых случаях вам может потребоваться установка дополнительного элемента — блока согласования для фаркопа, который позволяет избежать изменения нагрузки в электроцепи транспортного средства.

Такой блок понадобится, если ваш автомобиль:

снабжён фонарями на светодиодах;
на дисплей бортового компьютера выводятся сведения об уровне рабочих жидкостей, состояния внешнего освещения и пр.;
произведён за рубежом.

Особенности выбора

Для начала определите, для чего вам нужен фаркоп. В основном для прицепа. Нужно ли оформлять в ГАИ этот компонент? Обязательно. Разрешение на само прицепное устройство необходимо. Иначе вас ждут серьезные проблемы. Советую почитать вот этот материал. Здесь вы во всех подробностях узнаете про оформление, регистрацию и получение разрешений в соответствии с законодательством за 2017 год.

Вообще правильно называть фаркоп тягово-сцепным устройством (ТСУ). Но согласитесь, что первый вариант звучит проще.

В теории кажется, что ничего сложного в выборе и монтаже этого элемента нет. Закрепил несколько кронштейнов, затянул болты и готово. Инструкция не самая сложная, но помимо механического крепления, нужны еще дополнительно розетки, работы в плане электрики. Ведь на прицепе также имеются фонари, которые обязаны работать. Для этого прицеп подключают к бортовой электросети машины с помощью фаркопа.

Первостепенный вопрос — это выбор сцепного устройства. Их продажа ведется повсеместно, потому в Москве, СПб или Красноярске, как и любом другом городе нашей страны, найти подходящий вариант конструкции будет не сложно. Цена на них разная. Если вы хотите действительно надежный элемент, выбирайте Bosal. Хотя некоторые умельцы собирают фаркопы своими руками из металлических труб и сварочного аппарата. Но сейчас за это карают.

Касательно выбора нужно придерживаться нескольких правил.

Тип фаркопа. Они бывают съемными, неразборными, сваренными из труб или соединенные болтами. Также можно выделить самодельные конструкции. Здесь выбор за вами. Лучше всего использовать съемные варианты, поскольку они наиболее безопасные и позволяют предотвратить повреждения геометрии. Ведь фаркоп соединяется с лонжеронами. Так что не стоит думать, что пострадает лишь машина, которая врежется сзади в выбирающее сцепное устройство.
Соответствие ТСУ вашему авто. Есть сцепные устройства, выпускаемые специально под конкретный автомобиль. Существуют и так называемые универсальные модели, но с их установкой возникает больше проблем. Родные ТСУ монтируются на предусмотренные заводом места. Практически 99% всех выпускаемых автомобилей предусматривают возможность установки фаркопа.
Качество. Выбирайте только надежные ТСУ от проверенных фирм, соответствующие вашей машине. Это оптимальный вариант для каждого автовладельца.
Гарантии и сертификаты. Требуйте и спрашивайте все документы соответствия. Покупать ТСУ на вторичном рынке и с рук не стоит, иначе есть риск столкнуться с подделкой или скрытыми дефектами.

Нюансы при установке для версий 2WD и 4WD

Для Дастера подходит фаркоп, который удерживается на четырёх винтах М10 (см. фото). Каждый винт продевают во втулку, которую устанавливают из салона. Стандартная длина втулок – 53-55 мм, и втулка должна оканчиваться шайбой.

Один из фирменных фаркопов Дастер-Логан

В кузове уже просверлены отверстия, и расстояние между ними равно 240 мм. А дистанция между кронштейнами составляет 890 мм. Возможно, зная эти цифры, читатель решит сделать фаркоп на Рено Дастер своими руками.

Переднеприводный вариант фаркопа

Почти все фаркопы, подходящие для версии 4х4, совместимы и с моноприводным Дастером. Только монтаж не идёт без доработок. Спиливают «язычок бампера», но чаще делается прямоугольный вырез. Чертёж этого выреза должен идти в комплекте фаркопа. Можно изготовить и самодельный фаркоп по нашим чертежам.

Чертёж из инструкции по монтажу

Бампер обычно снимают затем, чтобы доработать его. А вообще фаркоп устанавливается без демонтажа штатных устройств. Но это относится к версии 2WD.

В продаже можно найти конструкцию, совместимую с бампером Дастера 2WD. Проследите за тем, чтобы сама эта конструкция не мешала «запаске». Часто приходится выбирать, чем пожертвовать – бампером или запасным колесом.

Кое-что из импорта

Будет сложно найти вариант, не мешающий ни тому, ни другому. Но такие варианты существуют тоже.

Заметьте, что фаркопы на Рено Дастер 4х4 устроены более просто. Там не требуется делать «обводы», как показано на фото. Всё, что подходит для версии 2WD, совместимо и с комплектацией 4WD. Но, зачем платить больше?

Доработка автомобиля с полным приводом

Вообще установка фаркопа на Рено Дастер состоит из двух этапов: прикручиваем «щёчки» (кронштейны) и устанавливаем на них балку. Так вот, при монтаже балки приходится снимать одну деталь. Вернуть её обратно не получается, а называется она «защитный экран».

Тепловой экран глушителя

По отзывам владельцев, эксплуатировать авто без защитного экрана можно бесконечно долго.

В комплектации 4WD не надо будет ничего подпиливать или снимать, кроме экрана глушителя.

Общее описание устройства

Сколько стоит установить фаркоп? Этот вопрос задают многие их тех владельцев автомобилей, кто решил задуматься над его монтажом. Стоимость установки, к примеру, на отечественный автомобиль в штатные места, составляет примерно 2000 рублей. Однако здесь стоит сказать, что это можно сделать и своими руками. Чтобы успешно провести такую операцию, нужно лишь понимать, что это за оборудование, каков его функционал.

Фаркоп — это специальное навесное оборудование, которое предназначается для сцепления автомобиля с прицепом. Сколько стоит установить фаркоп с полным подключением и сверлением новых отверстий? Это достаточно распространенная операция, так как есть необходимость в обустройстве электрики, а также иногда нужно установить его там, где это не было запланировано изготовителем. Стоимость такой операции увеличивается до 2300 рублей.

Что касается самого приспособления, то оно представляет собой шар, который соединен с крюком. Этот шар, как и его определенная часть, выступает за задний бампер, а потому его достаточно просто заметить. Сам же крюк прикрепляется к специальной балке, которая монтируется под днищем кузова авто.

https://youtube.com/watch?v=-7wWbyrPFXw

Как установить фаркоп

ТСУ крепится к раме или кузову автомобиля. Бампер обычно снимается и его роль достаётся основной балке прицепного. В отдельных вариантах приходится сверлить лонжерон и устанавливать закладные пластины. Но установка родного фаркопа – дело нехитрое. Если производитель авто предусмотрел места монтажа, отверстия и прочие элементы для установки фаркопа, а также имеется документ (как правило, это сертификат при покупке) с характеристиками оригинального устройства, то самостоятельный монтаж вполне законен и логичен. Сервис предложит определённую цену. Это окупится в том случае, если предполагается сверление дополнительных отверстий или установка не родного фаркопа, но подходящего по характеристикам. Сервис выдаст письменное заключение о соответствии нормам.

Состояние шара и самого ТСУ требует постоянной проверки на наличие:

Раскрученных, сорванных гаек или болтов (гровер предотвратит раскручивание, но не срыв);
Смазки шара;
Чистоты розетки;
Сварных швов.

Шар испытывает критические нагрузки, подвержен износу. Замерять диаметр надо каждые 1-1,5 тысяч км пробега.

Электромонтаж

Устанавливается розетка непосредственно возле фаркопа, для этого он имеет специально отведенное место. После этого следует руководствоваться схемой, на которой показано, как именно все установить. Электрический кабель укладывается в термоусадочную коробку или просто заматывается изолентой. Проводка прикрепляется к конструкции после чего кабели заводятся в салон через специальное отверстие, имеющееся с левой стороны.Сверлить ничего не придется, так как все необходимое там уже есть, а наконечники проводов обжимаются. Кроме того, придется установить предохранители, которых должно быть не менее 4. После этого можно приступить к подключению проводов к задней левой фаре транспортного средства. Что касается правой стороны, то сюда нужно подвести лишь один кабель и подключить его к поворотнику.

В конце хотелось бы отметить установку фаркопа на «Рено», так как здесь она немного отличается от всех предыдущих тем, что нужно снимать не задний бампер, а держатель для глушителя и непосредственно сам глушитель, так как он будет сильно мешать.
