Доработка и ремонт прицепов

Заводские борта

Готовое решение в виде наращивания бортов легкового автоприцепа различается для моделей, к которым оно предусмотрено, а также по высоте, материалу и толщине листа. Конкурентоспособные качества такого варианта перед самоделками – это:

• Качество материала и конструкции в целом.
• Оптимальность и соответствие размеров.
• Гарантийный срок от поставщика или производителя.
• Простота монтажа-демонтажа.
• Привлекательный вид.
• Соответствие установленным моделям автоприцепов.
• Отсутствие необходимости длительной работы.

Видео инструкция по установке дополнительных бортов на прицеп “Крепыш”

Как увеличить борта легкового прицепа, при помощи каких материалов, решать вам. Главное – точно оценивать возможности, стоимость, время и качество. Остальное зависит от модели автоприцепа

Однако перед началом переделки важно проконсультироваться с профессионалом или посмотреть рекомендации из интернета от знающих водителей

Прицепом называется транспортное средство, у которого не установлен двигатель. Оно предназначено для передвижения в сцепке с автомобилем. Несмотря на кажущуюся сложность такого приспособления для перевозки грузов, изготовить прицеп своими руками несложно. Для успешной работы требуется правильно выбрать детали и материалы, выполнить эскизы или чертежи.

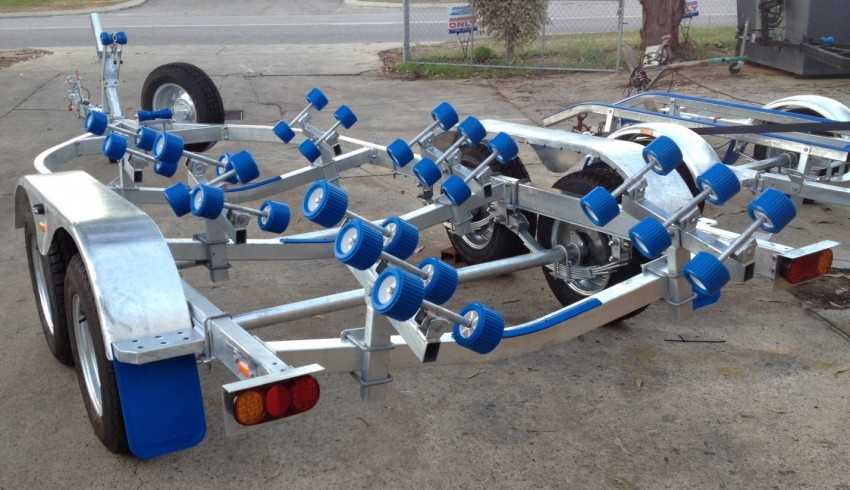

Типы автоприцепов собранных своими руками

Бизнес и промышленность используют профессиональные прицепы, оснащенные специальным оборудованием под конкретный груз. Они отличаются дополнительной грузоподъёмностью, способностью качественно отрабатывать ее при различных условиях. Некоторые компоненты изготавливаются на заводе при помощи сложной технологии, неподвластной в гараже: цинковое покрытие, крепкая сварка.

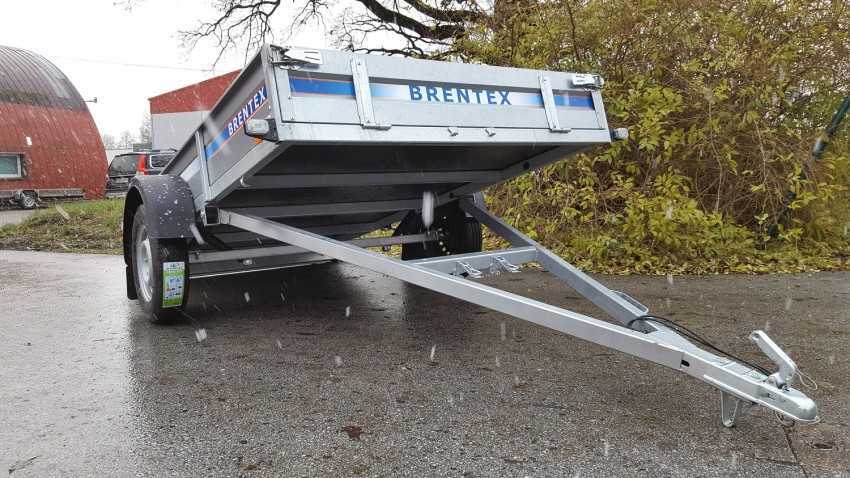

Рама самодельного прицепа

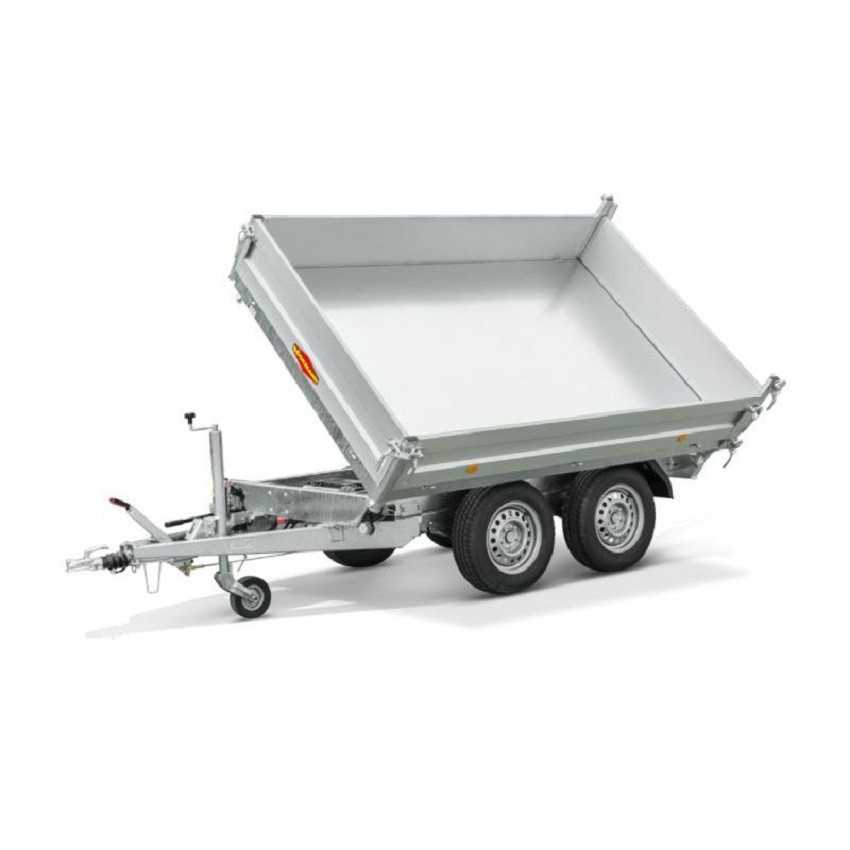

Поэтому не стоит замахиваться на прицеп свыше 750 кг, к тому же он предполагает категорию «Е». Но если такое положение вещей не устраивает автомобилиста, то он бросает вызов двухосной конструкции универсального назначения и тестирует как угодно. До первой модификации.

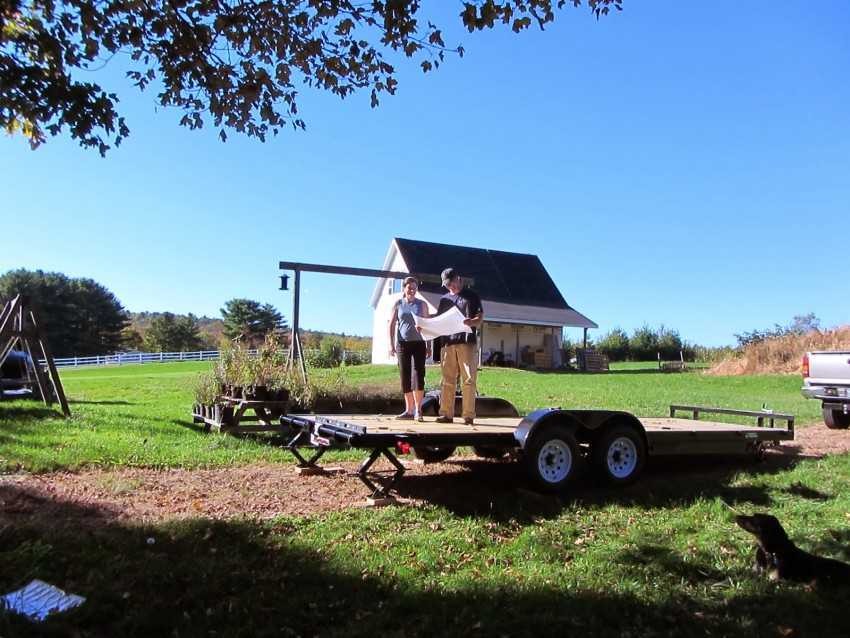

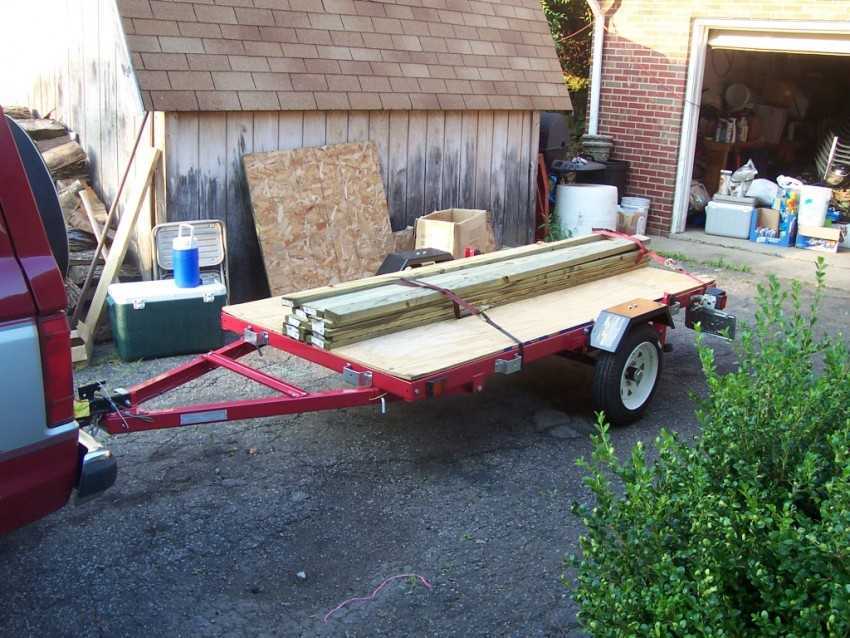

Прицеп изготовленный своими руками

Выбор типа прицепа зависит от того, что перевозить и какие материалы для изготовления завалялись. Четырех миллиметровый уголок или профиль, два колеса отечественной машины, комплект рессор, провода с фонарями уже выводят агрегат в класс самодельных одноосных прицепов до 750 кг. Фанера для бортов и дна вещь не дефицитная, в отличие от толстого листового металла, который ещё следует раскроить. Главное – не экономить на сцепном механизме. Выполнение соединительного узла не обойдется одними болтами и гайками. Для повышенной безопасности самодельного прицепа лучше купить специальный крепёж на фаркоп. Решивший создавать легковой автоприцеп своими руками уже знает, что такое прицеп и какими они бывают, но информация нормативов изготовления устройств тсу даст возможность эксплуатации чуда техники даже после первой остановки ДПС ГИБДД.

Для чего нужно переоборудование полуприцепа

Изменение типа прицепа требуется в таких случаях:

• при смене типажа перевозок (контейнерные грузы, зерновые, леса);
• для устранения неполадок кузова (ржа, трещины, после аварии);
• чтобы улучшить качество работы (устранить виляние, улучшить сцепление колес с дорогой);
• для увеличения, уменьшения грузоподъемности (на каждую ось отдельно, всю конструкцию в целом);
• чтобы продлить время эксплуатации конструкции (замена расходуемых деталей);
• чтобы облегчить работу водителя (например, открытие тента при двусторонней загрузке занимает минимум час, шторы – минут 20, двери холодильника (РЭФ) – 2 минуты);
• устранения воздушных карманов, из-за чего уменьшается потребление топлива двигателем (меньшая сила сопротивления);
• для получения денежной выгоды (например, лесовозы от производителя стоят дороже, нежели покупка прицепа и его переоборудование);
• для экономии денежных средств (подключение механизмов поднятия одной или двух осей, экономия потребления топлива);
• популяризация бизнеса (получать больше загрузок общего формата, иметь индивидуальные перевозки).

Варианты конструкций

Для некоторых проще заказать в сборе готовую ось, нежели что-то собирать самостоятельно. Но если вы знаете, как сделать или хотите понять, каким образом все это изготавливается своими руками, предлагаю просто купить или найти соответствующие детали, и собрать из них полноценную ось.

Но какую? Ось автоприцепа, как элемент подвески — это просто труба. Она бывает двух типов, в зависимости от сечения:

• круглая;
• квадратная.

Если взять идентичные параметры толщины стенок, площадь сечения и диаметр, тогда для изгиба квадратные версии потребуют больше усилий. То есть они прочнее круглых.

Также ось в сборе идет со ступицей и тормозами (не везде). В основном используют 2 вида ступиц:

• ромашка;
• блок-ступица.

Цена и пригодность к ремонту лучше у ромашки, хотя блок-ступицы надежнее и долговечнее при более высокой цене. Поменять их можно только в сборе. Ничего плохого тут не вижу, поскольку это упрощает процедуру замены и обслуживание прицепа.

Ступицы приваривают или прикручивают. Последний метод соединения активно используется на Курганских прицепах. Соответственно, между сварной и сборной конструкцией я бы отдал предпочтение последней из-за более простого подхода к ремонту и обслуживанию. Но решать вам.

На грузовиках и реже на легковых машинах прицепы могут идти с поворотной осью, где весь мост вращается по вертикальной оси с помощью шкворневого поворотного круга.

Подвеска или ось, используемая на автоприцепах, бывает:

• торсионной (с тормозами и без);
• рессорной (с тормозами и без).

Их мы рассмотрим более подробно.

Рессорные и торсионные

Торсионные модели сейчас очень востребованы и популярны. Это можно объяснить объективными преимуществами:

• долго служат;
• нет сложностей в эксплуатации;
• простое техническое обслуживание;
• не обязательно использовать амортизаторы;
• имеют небольшие размеры;
• между осью и рамой сокращается пространство;
• обладают небольшой массой;
• это конструкции с независимой подвеской у колес прицепа.

Торсионные или резиножгутовые конструкции оснащаются жестким креплением с рамой. Есть многоугольная труба, монтируемая к раме, внутри которой находится труба аналогичной формы, только с меньшим диаметром. Свободное пространство между ними заполнено специальными жгутами из резины. Они позволяют обеспечивать неподвижность внутренней трубы, соединенной с колесом.

Такую подвеску я бы не стал покупать среди б/у вариантов. Подержанные или бу обладают уже заметно сокращенным ресурсом, поскольку длительно службы напрямую зависит от состояния жгутов.

Плюс резиножгутовые модели не подойдут для активной эксплуатации в жестких условиях. Это вариант для тех, кто собирается эксплуатировать прицеп в основном по городу и по сравнительно ровному асфальту.

Если условия эксплуатации будут жесткими, тогда есть смысл сделать или купить более устойчивую к нагрузкам ось рессорного типа. Ей не страшны серьезные перегрузки из-за большей длины хода по сравнению с торсионным аналогом. Но учтите, что ухаживать за рессорной подвеской придется тщательнее и чаще.

Рессорная, как и торсионная вариация оси, доступа в Воронеже, в Беларуси, ее можно купить в Москве, Спб, обратиться в Челябинск или Киев

Не так важно, где вы живете. Сейчас ширина ассортимента настолько безгранична, что заказать подвеску в сборе или комплектующие для самостоятельного изготовления, не составляет труда

Ведь важно еще собрать у себя то, из чего сделать ось и поставить на собственный легковой прицеп

Советую обращать внимание на комплектующие от Al Ko

Характеристики прицепов ММЗ

Кузовная часть выполнена из стали методом сварки. Днище и борта изготовлены способом штамповки из листовой стали (0,7 мм). Внутрь кузова в районе боковых бортов входят колесные ниши. Пол покрыт резиновой рифленой накидкой. Верхние обвязки бортов оборудованы гнездами для монтажа тентовых дуг, которые представляют собой трубы определенного диаметры. Сам тент сделан из брезента, фиксируется на дугах при помощи специального шнура, который продевается через люверсы, находящиеся по краям полотна.

Шнуровка проводится между люверсами, набрасывается на обвязочные крюки, которые приварены к бортам. Ходовая часть прицепа ММЗ стоит из следующих элементов:

• Колес с шинами типа ВАЗ-2101.
• Трубчатой оси с приваренными по краям цапфами.
• Поперечной и продольной штанги.
• Пружинного механизма подвески.
• Гидравлических амортизаторов телескопического типа.
• Фиксирующих кронштейнов амортизаторов.
• Резиновых буферов.
• Отбойников.

Варианты переоборудования

Переоборудование полуприцепа. Специалисты выделяют четыре категории работ, предназначенных для изменения прицепов, полуприцепов. Каждая категория делится на подкатегории, группы.

Отдельно выделяют изменение цвета конструкции согласно международной таблице цветов RAL (международная классификация цветовой гаммы для обозначения в документах оттенка покраски).

Отметим, бампер на полуприцеп после проведения работ нуждается в замене.

Изменение назначения транспортного средства

Сделать из полуприцепа прицеп можно при изменении назначения транспортного средства. Переоборудование делится на несколько категорий, взависимости от прямой задачи.

Прицеп подвержен такой трансформации:

1. Контейнеровоз – бортовой прицеп.
2. Спецтехника – шасси – зерновоз (в обратном порядке).
3. Автомобильная площадка, прицеп, полуприцеп – лесовоз, зерновоз.
4. Полуприцеп – прицеп (в обратном порядке).
5. Другие варианты (зависят от специфики перевозок).

Резина на полуприцеп должна подбираться под конкретный вид конструкции.

Смена габаритных размеров

Изменение габаритов – наиболее распространенный способ переоборудования. Причин, по которым приходится менять размеры, много: типаж грузов, новое место и специфика работы.

Изменение габаритов кузова делится на три категории:

1. Длина ТС:
   • увеличение для максимально рационального использования техники;
2. уменьшение для удобного маневрирования;
3. изменение расположения шкворневого пальца (разрешается подцепление к автомобилю).
4. Ширина ТС:
   • увеличение до допустимой ширины – 2550 мм.
5. Погрузочная высота ТС:
   • переоборудование под крупногабаритные предметы.

Коррективы рабочих характеристик

Рабочие характеристики направлены на усовершенствование корпуса, возможность сопоставлять работоспособность с ранее недоступными моделями автомобилей.

Коррективы рабочих характеристик полуприцепа.

Изменение технических характеристик делится на две группы:

1. Высота шкворневого пальца, высота седельно-сцепного устройства:
   • адаптация к вездеходной технике;
2. замена пальца, устройства;
3. адаптация конструкции к тягачу с другой высотой. Например, переоборудование полуприцепа ССУ высотой 1200 на 1300 мм.
4. Нагрузка по осям, изменение грузоподъемности:
   • добавление, удаление осей;
5. установка, замена рессорных комплектов с усиленной нагрузкой на ось;
6. монтаж механизма ручного, автоматического, смешанного подъема оси;
7. установка, замена ходовой части;
8. замена двухскатной ошиновки на односкатную.

Установка дополнительного оборудования

Расположение большего количества секторов делает автомобиль эргономичнее, вместительнее, комфортнее в использовании.

Обустройство дополнительного оборудования бывает двух типов:

1. Для опасных грузов:
   • трансформация выпускного тракта;
2. установка, настройка ABS;
3. бронирование бака для топлива;
4. обустройство искрогасителя;
5. монтаж проблесковых маячков;
6. экранирование электропроводки кузова.
7. Непосредственно дополнительное оборудование:
   • дополнительный топливный бак;
8. сортиментовозные коники;
9. ящики, корзины под инструменты, запаски;
10. противоподкатные ГОСТ аппараты;
11. ящики палетные.

Процесс сборки оси для прицепа легкового автомобиля

На данный момент, если вы хотите собрать ость для прицепа, у вас уже должны быть подготовленные рама и колёса. Последовательность действий следующая:

• Выберете балку (с круглым или квадратным сечением, какая вам больше приглянулась);
• Далее соедините крепежом болтами или с помощью сварки ступичную ось с уже выбранной балкой. В основную трубу ступичная должна входить где-то на пару миллиметров;
• Если ваш прицеп одноосный, то установите ось на расстоянии, что составляет 40% от длины вашего прицепа, от заднего борта. На этом этапе замеры необходимо производить с максимальной точностью;
• После переверните прицеп так, чтобы дно было сверху, и убедитесь, что шпиндели вам не мешают;
• Место установки оси нужно тщательно зачистить. Далее вымеряйте и поделите на два расстояние между втулками, после чего сделайте отметки;
• Соедините ось с рамой точечной сваркой вдоль всей соприкасающейся поверхности;

Процесс сборки окончен. Остаётся лишь смонтировать борта с колёсами.

Также следует уточнить, что кроме рессорных и торсионных подвесок вы, как и многие мастера, можете поставить на ваш только изготовленный прицеп пружинно-амортизационного подвеску, что обеспечивает куда более мягкий ход.

Самодельна ось для автоприцепа готова.

Рекомендую следующее видео, где автор подробно рассказывает, как изготавливал свою собственную ось для прицепа:

Какие изменения требуют проверки и оформления документов, а какие — нет

В Приложении 9 Технического регламента Таможенного союза перечислены типовые, самые распространенные изменения в конструкцию:

1. Все, что связано с оборудованием или дооборудованием грузового транспорта: изменение типа кузова, установка дополнительных топливных баков, установка лебедок и гидравлических подъемников и т.д.
2. Установка газобаллонного оборудования.
3. Замена фар с изменением класса источника света. Например, замена галогеновых фар на ксеноновые.
4. Переоборудование авто для возможности управления им инвалидами.
5. Переоборудование авто под автомобиль скорой медицинской помощи.

Все эти изменения необходимо проверять на соответствие требованиям безопасности и вносить в документы отметки о переоборудовании.

Кроме перечисленного, изменением в конструкцию считается установка на машину не предусмотренных изготовителем деталей, которые влияют на безопасность вождения. Например:

• замена двигателя на двигатель с иными характеристиками,
• внесение изменений в тормозную систему,
• лифт подвески или ее занижение,
• внедорожный тюнинг: установка нестандартных силовых бамперов, лебедок, внедорожных колес.

Такие изменения также подлежат обязательной проверке и регистрации.

На примерах разберем нюансы двух популярных изменений в конструкцию:

Перевод авто на газ

Переводить авто на газ можно, если эксперты и ГИБДД заключат, что для вашего авто это допустимо.

При переводе на газ нужно обратить внимание на расположение заправочного штуцера. Для пропана рекомендуется устанавливать его на люк бензобака, бампер или нижнюю часть кузова под бампером

Нельзя устанавливать под капотом и в багажнике. При переводе на метан устанавливать штуцер под капотом можно, но только в противоположной от АКБ стороне.

Обращаться для перевода обязательно нужно в сертифицированные центры. СТО должна провести установку и выдать декларацию производителя работ по установке на транспортное средство оборудования для питания двигателя газообразным топливом.

Тюнинг внедорожника

По общим правилам делать тюнинг можно, если ГИБДД выдает на него разрешение. На практике большую часть изменений запрещают.

• «Силовой бампер» — поставить можно, но обязательна регистрация. И подойдет только деталь, у которой есть сертификат соответствия.
• «Кенгурятники» (металлические дуги, на которую крепят дополнительную светотехнику) — прямого запрета на них нет, но Технический регламент Таможенного союза запрещает устанавливать детали из стали, которые выступают вперед относительно линии бампера. Так что на практике ГИБДД почти всегда запрещает переоборудование.
• Лебедки — ставить можно, но нужно регистрировать. Выходить за пределы бампера лебедка может только в том случае, если она закрыта защитным элементом, с радиусом закругления на менее 2,5 мм
• Кунги для пикапов (крышки, которые закрывают кузов) — можно ставить и даже не надо регистрировать, если крышка съемная. Но приваривать ее к кузову можно только по разрешению ГИБДД.
• Колеса с большим диаметром — устанавливать можно без согласований, но есть свои пределы. Пределы устанавливает производитель— например, для некоторых УАЗов допустимо до 8 видов колес, а на Land Cruiser 200 можно ставить только 3 вида. Если колесо больше или меньше допустимых производителем размеров, нужно пройти проверку безопасности. При установке потребуется тарировка спидометра, чтобы он показывал реальную скорость авто.

Грузовой прицеп ммз-81021 — мир авто

Выпускаемый серийно с 1972 г. прицеп ММЗ-81021 (рис. 30) предназначен для перевозки различных грузов и туристского снаряжении. Основным автомобилем-тягачом является автомобиль ВАЗ-2101 «Жигули», с которым прицеп имеет одинаковые узлы: колеса, шины, амортизаторы, подшипники. Прицеп может эксплуатироваться с любыми другими легковыми автомобилями как отечественного, так и зарубежного производства, имеющими стандартное тягово-сцепное устройство. Техническая характеристика прицепа дана в приложении 3. Основные составные части прицепа: рама с дышлом, кузов, тент и дуги тента, ходовая часть, замковое устройство, опорные стойки, электрооборудование и сигнализация.

Рама прицепа (рис. 31) стальная, сварная, состоит из двух продольных балок (лонжеронов) 4 и трех поперечин 1, 2 и 5. Сечение лонжеронов корытообразное, размер сечения 50X32X25 мм, материал — сталь 20. К передним сходящимся концам лонжеронов 4 приварено замковое устройство 8. В средней части приварены кронштейны 3 для крепления пружин подвески и гидравлических амортизаторов. К задней поперечине укреплены кронштейны 7 для крепления буфера и кронштейны 6 для установки опорных стоек. В раме предусмотрены отверстия для болтового крепления кузова.

А еще интересно: Установка кондиционера на Lada 4×4 (инструкция, рекомендации)

Кузов прицепа стальной, сварной. Борта и днище прицепа отштампованы из листовой стали толщиной 0,7 мм. Во внутреннюю часть кузова около боковых бортов входят ниши колес. Пол кузова покрыт резиновым рифленым ковром. На верхних обвязках боковых бортов имеются гнезда для установки дуг тента, изготовленных из труб. Тент из палаточной ткани надевается на дуги и укрепляется шнуром, продернутым через люверсы, смонтированные по краям тента.

Шнур между люверсами накидывается на обвязочные крюки приваренные к бортам. Ходовая часть прицепа (рис. 32) включает в себя: колеса и шины от автомобиля ВАЗ-2101, ось 6 трубчатого сечения с приваренными на концах цапфами, продольную 1 и поперечную 7 реактивные штанги, пружины 5 подвески, гидравлические телескопические амортизаторы 3 (задние амортизаторы ВАЗ-2101), кронштейны 2 крепления амортизаторов, резиновые буфера 4, ограничители 8 отбоя. Крепление ступицы и колеса показано на рис. 33.

Прицеп укомплектован тремя опорными стойками, которые устанавливаются на стоянке для блокировки пружинной подвески.

Электрооборудование прицепа (рис. 34) однопроводное, питание от автомобиля, напряжение 12 В.

В систему электрооборудования прицепа входят два задних фонаря 2, фонарь 3 освещения номерного знака, соединительный пучок проводов со штепсельной вилкой 1. Задние фонари—двухкамерные. В верхней камере установлена однонитевая лампа указателя поворота, в нижней— двух-нитевая лампа для обозначения габаритов и сигнала торможения. На переднем борту установлены два световозвращателя (катафота) круглой формы белого цвета, на заднем борту — два световозвращателя треугольной формы красного цвета. Замковое устройство прицепа описано в разделе «Замковые устройства прицепов».

Технические характеристики прицепов:

Изготовление рамы

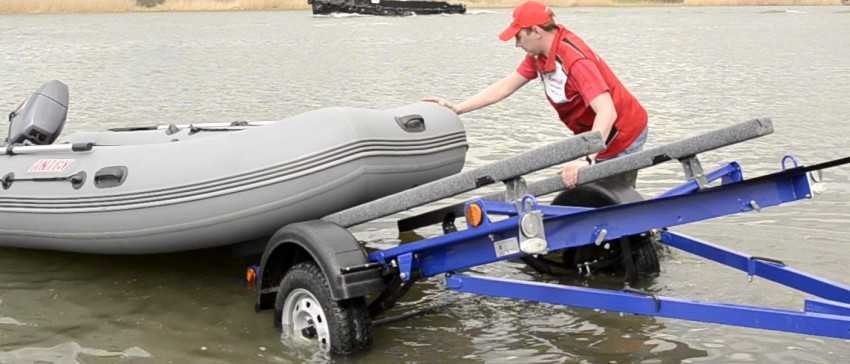

Рама является основанием всей конструкции. Она должна быть прочной и жесткой. От рамы зависит предназначение прицепа и его возможности. К примеру, если необходимо изготовить прицеп для лодки из ПВХ, которую планируется перевозить в надутом состоянии, следует учесть ее размеры. На основе этих размеров прежде всего определяются габариты рамы, а уже затем основные параметры прицепа.

Но, перед сборкой необходимо определить размеры и чертежи прицепа. После определения потребностей нанесите все размеры на чертеж.Здесь необходимо предусмотреть не только параметры, но и все составляющие конструкции.

Рекомендуется воспользоваться уже готовым чертежом, который при необходимости можно адаптировать под ваши потребности.

В конструкции рамы рекомендуется предусмотреть ребро жесткости, особенно если прицеп будет достаточно больших размеров.

Необходимо изготовить конструкцию, посредством которой прицеп будет подсоединяться к автомобилю. От ее длины зависит управляемость прицепа. Не делайте соединительную часть слишком длинной, это ухудшит управляемость.

Рекомендуемая длина составляет 1,5-2,5 м в зависимости от размеров и предназначения прицепа. Деталь желательно изготавливать из толстых квадратных профильных труб. Необходимо три трубы. Также следует смонтировать поперечные опоры, усиливающие жесткость конструкции.

Трубы соединяют путем сваривания. А для усиления соединений дополнительно привариваются уголки. Не спешите сваривать детали, сначала примерьте все конструкции.

К этой же детали необходимо прикрепить трос для страховки. Также можно прикрепить компактное колесо с раскладывающимся механизмом. Это упростит процесс ручной транспортировки прицепа.

Приступаем к сборке легкового прицепа

Чтобы самостоятельно сделать прицеп советуется разделить все мероприятия по сборке на определенные этапы.

Для начала необходимо начать сборку самой конструкции (рамы будущего прицепа). Естественно, она должна быть максимально надежной и обладать высокой прочностью. Этот этап один из главных, так как от него зависит сколько времени вы будете эксплуатировать данное средство передвижения. Как мы уже описывали раньше, в качестве основы мы будем использовать квадратную, металлическую трубу с сечением 40×40 или швеллер 25×50 мм. В соответствии с чертежами приступаем к резке металла на необходимые отрезки, которые будут отвечать за ширину и длину прицепа. После того, как швеллера разрезаны их необходимо сварить в прямоугольную конструкцию. Далее тщательно проверяем качество швов и правильно ли вы сварили конструкцию. Если все отлично, тогда приступаем к установке и свариванию рёбер жесткости. Часть конструкции прицепа для автомобиля, отвечающая за сцепку (соединительный узел) должна быть максимально короткой. Это обусловлено тем фактором, что чем данный узел короче, тем отзывчивее автоприцеп будет откликаться на маневры. Также тщательно произведите необходимые замеры, так как эта часть должна быть максимально отцентрирована относительно оси конструкции. Чтобы избежать разрыва сварочных частей соединительного узла советуется приварить дополнительные тросы, которые не просто усилят конструкцию, но и обезопасят её. Соединительная муфта необходима для соединения узла непосредственно с автомобилем. Для крепления допускается использование, как болтов, так и сварочных швов. Учтите, что в случае сваривания конструкция будет надежнее, но, чтобы её отсоединить придется полностью отрезать муфту, а болтовое крепление можно просто открутить при необходимости. Если вы собираетесь использовать болты, тогда позаботьтесь, чтобы они были как можно более качественными. Экономить на таких материалах не советуется, так как они могут попросту лопнуть, не выдержав высокой нагрузки

Чтобы сделать прицеп для легкового автомобиля своими руками максимально качественно обратите особое внимание на ось прицепа. Зачастую её размещают в таком положении, чтобы задняя часть прицепа и ось находились на расстоянии в среднем 40% от всей длины

Устанавливать ось необходимо на болтовое соединение. После этого можно приступать к установке рамы, крепить которую необходимо также при помощи болтов.
Если есть свободное время и конечно же желание, тогда к прицепу можно приварить «стабилизирующие домкраты». Такой дополнительный элемент способствует максимально горизонтальному размещению конструкции прицепа во время движения. Отличным решением будет их приваривание по углам рамы. Борта прицепа и днище. Как правило, для этих элементов используется листовая сталь, реже дерево или поликарбонат. Выбор делать необходимо, исходя из условий эксплуатации прицепа и какие грузы на нем будут перевозить. Какой материал не был бы вами выбран днище необходимо крепить непосредственно к раме с помощью болтов. В принципе точно также необходимо крепить и сами борты (каркас бортов необходимо сделать из высокопрочных труб или же швеллеров). Требования, которые относятся к конструкции бортов не такие строгие, как с рамой, поэтому допускается использование материалов с меньшим сечением. Устанавливаем необходимые электрические элементы. На задний борт прицепа устанавливаются светоотражатели, габаритные огни, поворотники, огни заднего хода и стоп-сигналы. На внешнюю сторону также необходимо установить оранжевые светоотражатели. Борт, который находиться ближе к автомобилю должен быть оснащен белыми габаритными огнями и оранжевыми светоотражателями. Когда проводка правильно подключена ко всем элементам можно приступать к её подключению к автомобилю. Осуществляется такое подключение с помощью розетки фаркопа. Если вы не имеете соответствующего опыта, то подобная работа может занять несколько дней. Главное, это не спешить.
После того, как все вышеперечисленные мероприятия сделаны остается только одно, это процедура регистрации нового самодельного прицепа, но это, впрочем, уже совсем другая история.
