Как самостоятельно изготовить опорное колесо к прицепу

Как зарегистрировать самодельный прицеп

Самодельный прицеп, пользоваться которым можно без опаски, необходимо поставить на учет в МРЭО ГБДД. Для регистрации вы должны иметь:

• Заключение технической экспертизы о соответствии сделанного своими руками транспортного средства требованиям ГОСТ001. 220-80. Где можно сделать такую экспертизу, нужно уточнять в МРЭО. Так как заключение, выданное неаккредитованной в ГБДД лабораторией, может быть признано недействительным.
• Чеки, подтверждающие покупку деталей и материалов, использованных для изготовления транспортного средства.
• Сертификат на шарнир сцепного устройства (именно поэтому мы советуем его купить, а не делать своими руками).
• Копию своего паспорта.
• Копию техпаспорта тягового авто.
• Заявление на имя начальника МРЭО с просьбой поставить самодельный прицеп на учет.
• Квитанцию об оплате госпошлины.
• сделанных с разных сторон 4 фото самоделки (размером 10 на 15 см).

Если вы представите все эти документы, то вас допустят к техосмотру. Положительный результат техосмотра будет основанием для постановки, сделанного своими руками, транспортного средства на учет.

Подъемная платформа

Из листового металла толщиной 5 мм вырезал площадку (3) нужного размера и приварил к ней кусок трубы d 89 мм (4) длиной 300 мм (можно длиннее) — эго основание крана. Для надежности трубу с площадкой дополнительно соединил ребрами жесткости.

Из трубы d 79 мм изготовил стойку (5) На одном ее конце закрепил параллельно две пластины (6), а нижний торец заварил и вставил его в основание, предварительно насыпав внутрь последнего смазанные шарики от подшипников (это позволяет стойке свободно вращаться).

Между пластинами стойки болтом закрепил стрелу (7), изготовленную из отрезков труб сечением 60×60 и 50×50 мм. Для регулировки стрелы по наклону (3 рабочих положения и 1 походное) и вылету (3 положения) в трубах и пластинах просверлил отверстия (8) нужного диаметра, в которые вставляются стопоры (9). К стреле приварил пластину и закрепил на ней ручную лебедку. Готовую крановую установку прикрутил к раме.

СВОЙ АВТОМОБИЛЬНЫЙ ПРИЦЕП ДОПОЛНИЛ ПОДЪЕМНЫМ УСТРОЙСТВОМ. ТЕПЕРЬ РАЗГРУЖАЮ И ЗАГРУЖАЮ ТЯЖЕЛЫЕ ПРЕДМЕТЫ НАМНОГО ЛЕГЧЕ И БЫСТРЕЕ.

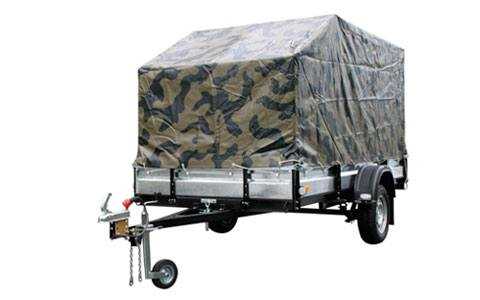

Как выбрать опорное колесо для прицепа

Существует несколько разновидностей этого конструкционного узла:

• При съёмной конструкции колесо можно снимать или устанавливать в тех ситуациях, когда это нужно.
• Складной вариант предусматривает, что во время остановки конструкция принимает рабочее положение, и прицеп опирается на неё. Во время перемещения опора складывается, чтобы не мешать движению.
• Наиболее распространённый вариант предусматривает, что такое колесо находится на вертикальной прямой опоре, которую можно перемещать вниз или вверх, закрепляя в нужном положении винтами.

Важно!

Необходимо обратить внимание на грузоподъёмность. Различные варианты конструкций могут быть рассчитаны на вес от 150 до 500 кг

Для тех, которые используются с легковыми автомобилями, такая характеристика является вполне достаточной.

Опора для прицепа

Выбрать подходящую грузоподъёмность можно, учтя следующую информацию:

• В том случае, если прицеп рассчитан на 750 кг, достаточно использовать колесо, рассчитанное на 150 кг.
• Для тех, максимальная грузоподъёмность которых находится в пределах от 1000 до 2500 кг, подойдёт то колесо, которое способно справиться с нагрузкой до 300 кг.
• Если прицеп ещё более мощный и способен везти до 4000 кг груза, то можно использовать колесо грузоподъёмностью 500 кг.

Важно!

При выборе может иметь значение наличие опорного подшипника, расположенного в рукоятке. Его наличие позволяет увеличить срок службы конструкции.

Нужно различать, какие именно колёса используются. Они могут быть сделаны с использованием шин или состоять из резины. В первом случае обеспечивается более плавное движение, однако при этом потребуется больше ухода, чем при наличии второго варианта.

Вам это будет интересно О пластиковых и резиновых накладках на колесные арки

Если покрытие на металле — это гальваническое цинкование, то это является более надёжной защитой от коррозии по сравнению с покраской. Это увеличивает срок эксплуатации устройства.

При покупке можно приобрести его в комплекте с подкатной ногой, купить прицеп отдельно, а опорное колесо установить, обратившись в автомастерскую, а также снабдить прицеп таким устройством, выполнив работу самостоятельно.

Элементы креплений применяемых в прицепе машины на все случаи жизни

Каждый отдельный тип крепежей характеризуется уникальными показателями прочности и надежности. Одни образцы могут использоваться исключительно для фиксации небольших, легких грузов. Другие же имеют повышенный коэффициент прочности и могут удерживать тяжелые грузы и технику.

Следует заранее определиться с наиболее подходящим вариантом крепежа для прицепа. Для этого необходимо внимательно рассмотреть каждую разновидность.

Существует целый список универсальных приспособлений, которые могут прийти на помощь в самых разнообразных ситуациях.

Стяжные ремни

Раньше для транспортировки различных конструкций, габаритных материалов и техники использовались прочные веревки. Сейчас необходимость задействования таких элементов исчезла. На смену пришли специализированные стяжные ремни. Такие изделия лучше остальных могут удерживать перевозимые вещи. Предпочтение стяжным ремням и трещеткам позволит надежно зафиксировать любой тип груза.

Изделия изготавливаются из прочных материалов, которые не подвергаются растягиванию. Чаще всего встречаются образцы, оснащенные крюками и прочными натяжными механизмами. Чтобы закрепить ремни в кузове современного прицепа используются рым-гайки. Такие детали, как правило, монтируются изготовителем еще на стадии сборки. Иногда требуются дополнительные точки крепления. В таком случае подобные гайки можно установить на каркас самостоятельно.

При помощи ремней выполняют перевозку таких видов транспорта, как:

• квадроцикл;
• снегоход;
• мотоцикл;
• небольшую строительную технику.

Рекомендации по выбору

Устанавливать конструкцию можно на любые виды прицепов. Потому если у вас МЗСА или Крепыш, к примеру, их легко дополнить такой системой. Да и для лодочного прицепа подкатное колесо пойдет только на пользу.

Но нужно еще правильно выбрать устройство. Опираться нужно на несколько основных параметров:

• тип конструкции;
• параметры грузоподъемности;
• вид резины;
• вариант исполнения диска и пр.

Предлагаю пройтись по пунктам отдельно. Это позволит вам понять, какие бывают опорные колеса, какая между ними разница и кому стоит отдать предпочтение конкретно в вашем случае.

Съемное или складываемое

Начните с этого. Съемные устройства устанавливаются на опорную ногу тогда, когда нужно зафиксировать ТС на одном месте и по мере необходимости его перемещать.

Есть и складываемые конструкции. Здесь при опускании автоприцепа стойка с колесом в режиме автомат устанавливается в свое рабочее положение. Когда ТС соединяют с фаркопом автомобиля, вся конструкция складывается под дышлом и совершенно не мешает дальнейшей эксплуатации.

На некоторых подкатных устройствах доступна функция регулирования высоты опорной ноги.

Автомат или механика

Опорные колеса бывают автоматическими и механическими.

• Механическая конструкция представлена в виде двух трубок — корпус и шток, на котором монтируется само колесо. Вращая рукоятку через винтовую передачу, шток выдвигается из корпуса или задвигается внутрь него, позволяя опустить или поднять дышло. Потому девайс также называют телескопическим;
• Автоматический вариант тоже телескопический, но конструкция дополнена движением кронштейна, на котором стоит колесо. Раздвигая устройство, шток выдвигается и отжимается кронштейн вместе с шиной. Складывая, шток прячется и поджимается опорное колесо.

У автомата очевидные преимущества, хотя при редкой эксплуатации прицепа это не особо скажется на уровне комфорта водителя.

Грузоподъемность

Опираясь только на фото и видео, нельзя точно сказать, на какую нагрузку рассчитано устройство. А по грузоподъемности они могут серьезно отличаться. Варьируется этот показатель от 150 до 500 килограмм для легковых прицепов.

Если у вас небольшой прицеп до 750 кг, тогда для него достаточно взять опорник с параметром вертикальной нагрузки до 150 кг. Когда полная масса ТС 1-2,5 тонны, опорное колесо выбирают на 300 кг. Уже в случае с грузовыми прицепами требуется грузоподъемность от 800 до 1500 кг.

Дополнительно советую обратить внимание на опорный подшипник в рукоятке опорного колеса. Если он есть, это упростит и продлит срок эксплуатации устройства

Резина и диски

Резина может быть цельной или пневматической. Пневмошины отличаются более плавными ходовыми характеристиками. Но за этим преимуществом скрывается необходимость в тщательном уходе за конструкцией. Потому думайте сами, что для вас в приоритете.

Что касается дисков, то они бывают пластиковыми и стальными. Особой разницы в условиях эксплуатации между ними нет. Они оба выдерживают ту нагрузку, под которую они были спроектированы. Хотя для некоторых материал диска может играть определенную роль при выборе.

Если говорить про производителей, то тут конкретных рекомендаций давать не могу. Каждый опирается на свои характеристики и требования. Плюс у всех разные финансовые возможности.

Скажу только, что покупать дешевые устройства не имеет никакого смысла. Они быстро изнашиваются и доставляют больше хлопот, чем приносят пользы. Ходовыми считаются колеса от Winterhoff, Al-Ko, SPP и Knott. Это все европейские компании, которые хорошо себя зарекомендовали на российском рынке.

Не забывайте подписываться и рассказывать о нашем сайте своим друзьям! Им это тоже будет полезно и интересно знать.

(6 оценок, среднее: 4,33 из 5) у меня есть вопрос,он касается качества дисков.А можно ли поставить титановый диск на опорное колесо? И сколько он стоит?

Я лично таких не видел. В теории можно!

Выбираем опорное колесо для прицепа

Приобретение опорного колеса для прицепа предполагает отслеживание некоторых его технических характеристик:

1. Вид устройства.
2. Принцип работы.
3. Полезную нагрузку.
4. Материал изготовления шин и дисков.

Съемное или складываемое:

• Складываемое устройство зафиксировано шарнирным способом на дышле и при движении складывается под ним. При опускании автоприцепа становится в рабочее состояние.
• Съемное – не имеет жесткого соединения с агрегатом и устанавливается по необходимости.

Автомат или механика?

Конструкция опорного колеса представляет собой телескопическую систему, то есть две трубки: шток и корпус. Автоматическая система подразумевает присутствие кронштейна, при отжиме которого колесо автоматически опускается вниз. А механическая представляет собой обычное домкратное устройство.

Грузоподъемность опорного колеса. Варьируется от 0,15 до 0,5 тонны для легковых авто:

• 0,15 – для автоприцепа полной массой до 0,75 тонны.
• 0,3 – при массе от 1 до 2,5 тонны.
• 0,5 – до 3,5 тонны.

Для грузовиков значение выше 0,8-1,5 тонны.

Резина и диски для опорного колеса являются важной составляющей. Опорное колесо для прицепа оснащается пневмо шиной или цельной резиной

Пневматические шины имеют лучшее сцепление с рельефом дороги и не буксуют на песке, но требуют своевременной подкачки.

Относительно дисков, то они делаются из пластика или стали. Хотя пластик выдерживает значительные нагрузки, стальные диски имеют больший запас прочности.

Задачи

Подкатное колесо выполняет предельно простую, но очень полезную задачу. Оно дает возможность перемещать автоприцеп, не соединяя его с авто и не пытаясь сложными маневрами его куда-то припарковать или перенести.

Изначально для легкового прицепа использовали опорную ногу с хомутом. Такая конструкция позволяла в основном фиксировать прицепное транспортное средство на одном месте. Но если водитель мог приложить определенные физические усилия, то и сместить ТС было возможно.

Подкатники монтируются на дышло прицепа, фиксируясь хомутом или методом сварки. Поворотный хомут предпочтительнее, поскольку позволяет придать колесу оптимальное положение при перемещениях ТС.

С помощью подкатных колес эти процедуры удалось сделать проще и физически легче. Теперь не нужно напрягать всю свою силушку богатырскую, чтобы поднять и удерживать прицеп на весу.

Основные преимущества

Хорошая опора с подкатным колесом обеспечивает высокий уровень эксплуатационного комфорта водителю. Опорные колеса можно сделать своими руками. Для этого понадобятся специальные колеса без штока, какие-то металлические трубки и ряд вспомогательных деталей.

Если заморачиваться со сборкой не хотите или самодельное устройство не вызывает доверия, можно просто купить в Москве, Новосибирске, в Самаре, СПб или в Екатеринбурге, к примеру. Да в любом городе можно найти это простейшее приспособление. Брать б/у не советую. Цена девайса небольшая, а покупка подержанного устройства — это всегда риск.
