Легковой прицеп самосвал: варианты, как сделать, личный опыт

Особенности прицепа самосвала

Прицепы для легковых автомобилей бывают нескольких видов и с разной грузоподъемностью. Все они выполняют свою основную функцию – перевозку вещей и грузов. Среди обширного количества таких агрегатов присутствует прицеп самосвальный для легкового автомобиля. Передняя часть его кузова поднимается, что облегчает выгрузку сыпучих грузов или загрузку-разгрузку мото и спецтехники.

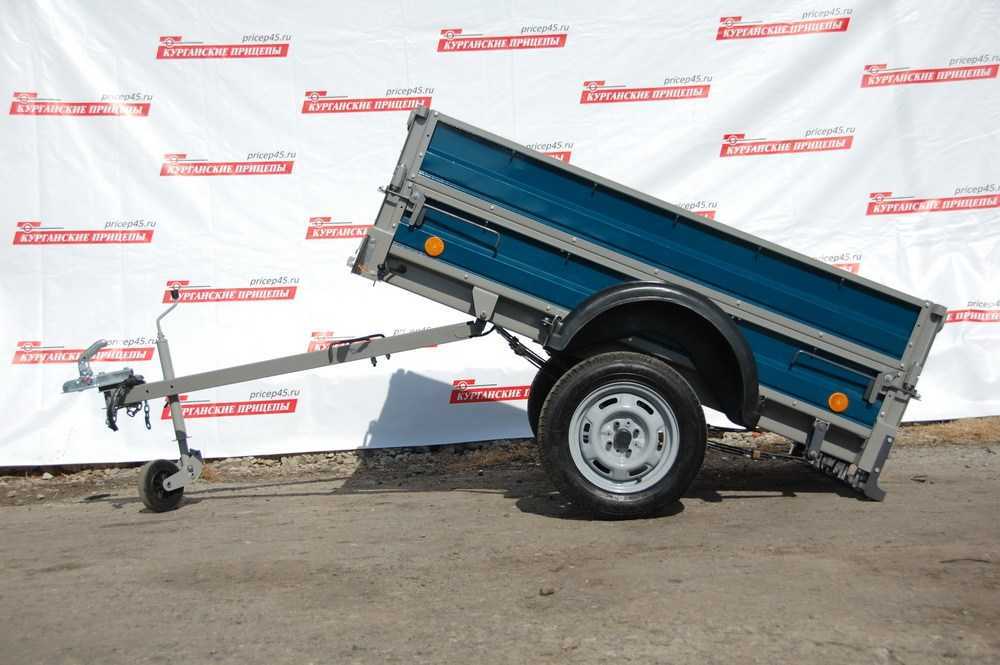

Курганский прицеп Крепыш 8213 03

Для некоторых это покажется странным, так как с самосвальным автоприцепом чаще ассоциируются большегрузные агрегаты для грузовиков. Но технология создания самосвальных прицепов для легковых автомобилей освоена производителями уже десятки лет. Эти агрегаты имеют следующие характеристики:

Габариты:

  • Длина – от 3 до 4 м.
  • Ширина – от 1,5 до 1,7 м.
  • Бортовая высота – от 0,3 до 0,4 м.

Комплектуются дополнительным оборудованием:

  • Тент или каркас.
  • Трапы под снегоход.
  • Противотуманные фары белого цвета или треугольные световозвращатели.
  • Многофункциональны. Они хороши при перевозке твердых или сыпучих материалов для строительства, техники, мебели и других грузов.
  • Подходят для транспортировки мототехники.

Курганский прицеп «Универсал Плюс 8213»

Кузов и рама с подвижным (шарнирным) соединением, предотвращающее опрокидывание кузова при движении. Сопряжения привариваются к рамной конструкции и прикручиваются к лонжеронам, спереди организуется фиксатор в виде шпингалета.

Подъемный механизм прицепа самосвала

В качестве гидроцилиндра использовал подъёмник тракторного прицепа 1ПТС-9. Ход его штока составляет 850 мм, что позволило приподнимать кузов на угол несколько более 50° , достаточный для полного сползания с площадки грунта.

Схема каркаса кузова:
1 — стойка борта (швеллер 500x50x5); 2 — стрингер (швеллер 120x52x5); 3 — лонжерон (швеллер 100x46x4); 4 — петля; 5 — обвязка пола (уголок 80x80x6)

Однако, чтобы установить на раму гидроцилиндр, пришлось изготовить ферму в виде перевёрнутого усечённого треугольника — подкос — из швеллера сечением 120x52x5 мм. На получившейся нижней площадке подкоса шириной 300 мм и поместил гидроцилиндр. В качестве упора в верхней части использовал металлический круг диаметром 650 мм, приварив его к деталям каркаса кузова. Шланг подключаю напрямую к гидросистеме трактора. Клиренс подкоса составляет 300 мм.

Гидроцилиндр в подкосе:
1 — гидроцилиндр, L 675 мм, 0102, ход штока 850, масса 26 кг; 2 — подкос, швеллер 120x52x5; 3 — передняя траверса рамы; 4 — центральная балка рамы. Клиренс подкоса — 300 мм

Рекомендации по эксплуатации

Как показывает практика, «Нива» поступает на реализацию в уже собранном виде, но после приобретенияперед установкой навесного оборудования требуется выполнить правильную регулировку основных узлов. Грамотная подготовка оборудования позволяет выполнять полноценную работу с максимальным использованием характеристик.

Для полноценной работы двигателя обязательно осуществляется настройка клапанной системы. С этой целью выполняется разборка карбюратора, а также откручивание всех винтовых соединений на верхнем и нижнем корпусе с последующей чисткой элементов. На следующем этапе выполняется настройка клапанов при помощи регулировочных винтов.

Чтобы оборудование служит максимально долго и сохраняло свою работоспособность, следует придерживаться следующих рекомендаций по эксплуатации:

в процессе установки культивирующих навесов нужно контролировать направление ножей по ходу движения оборудования;если в процессе проведения сельскохозяйственных работ колеса буксуют, то рекомендуется установка дополнительных грузов;очень важно контролировать качество и чистоту используемого в мотоблоке топлива;при запуске в работу холодного устройства необходимо закрывать воздушную подачу посредством специальной задвижки;после запуска РУД устанавливается на позицию ХХ, а двигатель прогревается примерно три минуты;категорически запрещается выставлять обороты на максимальные показатели на этапе прогрева мотора;особенно важно предотвращать в процессе работы попадание масла на поверхность воздушного фильтрующего элемента. Прежде чем приступать к работе с адаптерами и мотоблоками, очень важно ознакомится с прилагаемой производителем инструкцией. Прежде чем приступать к работе с адаптерами и мотоблоками, очень важно ознакомится с прилагаемой производителем инструкцией

Прежде чем приступать к работе с адаптерами и мотоблоками, очень важно ознакомится с прилагаемой производителем инструкцией

Самодельный прицеп самосвал

Рис.1. Самодельный прицеп самосвал:1 — устройство сцепное, 2 — колесо запасное, 3 — фиксатор, 4, 7, 10 — борта кузова, 5 — брызговик, 6 — фонарь сигнальный, 8 — задвижка, 9 — стяжка, 11 — колесо, 12 — лонжерон кузова, 13 — штуцер подъемного устройства, 14 — ложемент запасного колеса, 15 — рама прицепа, 16 — шарнир кузова.

Предлагаю вниманию читателей прицеп-самосвал с опрокидывающимся кузовом. Сделав себе такой, можно избавиться от проблем при его разгрузке.

Несколько слов об устройстве прицепа.

Рама его сварена из стальных труб квадратного сечения 40×40 мм, мост — от мотоколяски СЗД, с использованием пружинно-гидравлических амортизаторов мотоцикла «Урал». К раме мост крепится с помощью подкосов, также сваренных из квадратных труб.

Рис.2. Подъемный механизм самодельного прицепа:(А — транспортное положение кузова, Б — положение кузова при разгрузке):1 — шланг соединительный, 2 — штуцер подъемного устройства, 3 — площадка опорная, 4 — кольца, 5 — пневмокамеры, 6 — чехол.

Прицеп оснащен стандартным сцепным шаровым устройством, рассчитанным на использование шара диаметром 50 мм.

Рис.3. Схема соединения пневмокамер:1 — камеры, 2 — патрубок резьбовой, 3 — гайки, 4 — шайбы.

Кузов собирается из панелей, каждая из которых имеет каркас из стальных уголков 30×30 мм и обшивку из фанеры толщиной 12 мм на винтах М6 с гайками. К днищу крепятся два лонжерона из деревянного бруса сечением 120×30 мм. Крепление кузова к раме — с помощью шарнира, сопрягаемые части которого приварены к рамеи привинчены к лонжеронам; в передней части имеется фиксатор, напоминающий обычный шпингалет, с помощью которого исключается опрокидывание кузова во время движения.

Рис.4. Схема крепления штуцера подъемного устройства:

1 — чехол, 2 — пневмокамера, 3 — кольцо уголковое, 4 — гайки, 5 — шайба, 6 — площадка опорная, 7 — штуцер подъемного устройства, 8 — шланг соединительный, 9 — хомут.

Теперь о главном — о конструкции подъемного устройства. Оно пневматическое, с приводом от выхлопной системы двигателя. Под днищем кузова, между лонжеронами располагаются три автомобильные камеры в чехле из прочной ткани — брезента или синтетической парусины, прикрепленной винтами М5 к кольцам из стального уголка на днище кузова и на раме. Все камеры соединяются между собой с помощью резьбовых патрубков, гаек, прокладок и шайб, а к нижней привинчен штуцер, изогнутый в виде буквы «L», на который натягивается резиновый шланг.

Рис.5. Шасси самодельного прицепа:1- устройство сцепное, 2 — лонжерон рамы (стальная труба 40×40), 3 — ухо фиксирующего устройства, 4 — шарнир кузова, 5 — подкос задний, 6 — подкос передний, 7 — колесо, 8 — поперечина задняя, 9 — подвеска торсионная моста, 10 — поперечина передняя, 11-болты, гайки и шайбы крепления переднего подкоса, 12 — болты, гайки и шайбы крепления моста, 13, 14 — хомуты стыковочные.Чтобы поднять кузов, необходимо второй конец шланга надеть на выхлопную трубу автомобиля-буксировщика и «прибавить газу». Две-три минуты — и кузов поднимется. Чтобы опустить кузов, достаточно снять шланг с выхлопной трубы.И.Хорошевский

Как сделать прицеп для мини-трактора своими руками

Сначала необходимо определиться, какую сельскохозяйственную работу будет выполнять прицеп или самодельная тележка для минитрактора. Можно просто перевозить различные грузы, а можно перевозить навоз и сгружать его с помощью самосвала. Сделать первый вариант особого труда не составит, а вот со вторым придется повозиться. Не стоит торопиться, нужно сразу делать качественно и продуманно. Сперва необходимо начертить схемы. По чертежам будет изготавливаться самодельная телега или другие виды прицепов и тракторного оборудования. Стоит учитывать, что прицепное устройство должно иметь хорошую грузоподъемность и малый вес.

Затем следует определить, какой будет прицеп к трактору — двухосный либо одноосный.

Рассмотрим, как сделать одноосный прицеп на минитрактор своими руками:

  1. Сначала нужно сварить раму и усиливающую поперечную перекладину.
  2. Лучше все соединительные элементы и стыки труб выполнять с помощью сварки. Это обеспечит надежность и прочность конструкции.
  3. Затем нужно сварить из труб меньшего сечения стойки для сиденья.
  4. Теперь определимся с выбором колес. Так как у изделия 1 ось, то потребуются 2 колеса.
  5. Лучше брать . Они отлично подходят по диаметру и имеют надежный состав. С усиленным протектором трактор сможет выполнять более сложные виды нагрузок, ездить по плохим дорогам, не подвергая шины колес проколам.

Смотрите » Процесс регулировки и замены сцепления на МТЗ-82 и аналогах

А вот самодельный двухосный прицеп к трактору сделать чуть сложнее, чем одноосный, потому что у телеги с 2 осями необходимо проделать большее количество сварочных и монтажных работ. Раму можно сделать, как и для одноосного прицепа. С таким транспортным средством, если вы рыбак, можно перевозить лодку.

Также вес перевозимого груза распределяется на нем равномерно.

Рассмотрим требования к кузову. В этом пункте нет строгих соответствий, но выбор есть. Кузов, сделанный из металла, более прочный и надежный. А вот кузов из дерева будет намокать при плохой погоде и разрушаться, даже если обработан специальными покрытиями против коррозии. Материал можно выбрать и другой, но алюминий и тонколистовая сталь подходят лучше всего. Они очень прочные, выдерживают тяжелые нагрузки и их обходит стороной коррозия. Далее нужно сварить боковушки для прицепа.

Нужно обязательно покрасить весь каркас и кузов, делая его более защищенным и надежным. Краску стоит выбирать с учетом материала. Если вы выбрали дерево, то и краска должна быть для изделий из дерева. Цвет, конечно, не играет важную роль, но темная краска притягивает к себе тепло, что не обязательно для трактора. А вот светлая окраска прицепа для мини-трактора будет в самый раз, потому что она отталкивает солнечные лучи.

Плюсы и минусы самосвального прицепа

Плюсы самосвальных легковых автоприцепов:

  • Упрощенная погрузка-разгрузка.
  • Минимальные физические усилия человека при разгрузке.
  • Контроль скорости подъема кузова.
  • Возможность работы с разными грузами.
  • Механизм устанавливается и собственноручно.
  • Не нарушается устройство прицепа.

Видеоролик о курганском самосвальном прицепе Крепыш

Что касается минусов. Их почти нет:

  • Гидравлика состоит из гидроцилиндров и гидронасоса. Создать ее самостоятельно сложно, но покупной образец стукнет по карману.
  • А также с гидравликой и пневматикой много проблем и мороки.

Если запланирована частая перевозка различных грузов и техники, но нет желания заниматься модернизацией, покупка автоприцепа с самосвальным механизмом – отличный вариант. Этот выбор оградит от переделок и создания лишних проблем. Он позволит использовать один прицеп для перевозки необходимых грузов и техники.

Прицепов для легковых автомобилей и мини-тракторов в продаже имеется огромное множество, также при желании можно найти и самосвальные, но цена у последних на порядок выше. По идее, небольшой 2-колесный прицеп можно без усилий выгрузить вручную, ухватившись за дышло и опрокинув его назад.

Для более тяжелых грузов можно на обычный прицеп смонтировать ящик, одна сторона которого будет зафиксирована на шарнирах, а другая будет подъемной.

Прицепы делятся на 2-колесные (полуприцепы) и 4-колесные, первые из которых имеют высокую маневренность, а вторые — большую грузоподъемность.

Эскиз оптимального 4-колесного самосвального прицепа

Если предполагается перевозить на прицепе грузы 500 кг и тяжелее, то необходимо изготовить прочную раму. Для нее больше всего подходят стальные швеллеры или тавры, а при их отсутствии можно использовать уголки или трубы.

Борта и днища можно сделать как цельнометаллическими, так и в виде стальных каркасов, обшитых досками или фанерой.

Очень важным элементом самосвального прицепа является подъемный механизм. Для этих целей используют длинный рычаг, лебедку, таль, цепную передачу через редуктор и т.п. Приводы бывают как ручными, так и от электродвигателя. Идеальным вариантом является толкатель днища прицепа на основе гидроцилиндра, но многих он отпугнет дороговизной и сложностью монтажа.

В качестве альтернативы можно установить над прицепом арку с ручной талью, которая будет поднимать одну сторону кузова.

Рекомендации по эксплуатации

Поскольку мы говорим о самосвальных прицепах как ТС для перевозки сыпучего груза (хотя можно перевозить все, что вам нужно), обратите свое внимание на несколько рекомендаций относительно правильной эксплуатации

Их соблюдение позволит избежать ненужных штрафов и не создавать угрозу на дороге для других участников движения.

  • Сыпучие грузы перевозятся только на специальных предназначенных для таких целей автоприцепах. Еще один повод купить, а не собирать своими руками;
  • Поверх кузова укладывают тент, крышку из пластика или другую покрытие;
  • Отсутствие защитного тента не позволяет перевозить груз сыпучего типа выше уровня края борта. Эксплуатация без тента приводит к потере груза, его высыпанию на дорогу и созданию опасности для машин посади вас;
  • Соблюдайте скоростное ограничение при езде с прицепом;
  • Не превышайте установленную норму по грузоподъемности автоприцепа;
  • Чтобы перевозить сыпучий груз, прицеп обязан оснащаться жесткими бортами. Желательно оцинкованными.

На заводе все это предусмотрено изначально. При переделке обычного прицепа порой возникают проблемы и сложности.

Если вам не хочется заниматься модернизацией, но в планах есть необходимость перевозки разных видов груза, включая сыпучий, тогда лучше изначально покупайте себе автоприцеп, оснащенный самосвальным механизмом.

Такой выбор позволит эксплуатировать один прицеп для разных целей, а не переделывать что-то и создавать себе лишние проблемы.

https://youtube.com/watch?v=mZcfKpq2GRs

54,20

Особенности самосвала

Любой прицеп самосвал для мотоблока был придуман с целью перевозить тяжелый груз, строительные материалы и прочие принадлежности сельского хозяйства. Чтобы правильно собрать прицеп для мотоблока своими руками, вам нужно подобрать все необходимые детали, а также сделать предварительный чертеж, где будут указаны все размеры.

Во время земельных работ на полях нужно перевозить инструменты (лопаты, косы и др.). В этом поможет прицеп-самосвал для мотоблока, который бывает двух видов:

  • одноосный;
  • двухосный.

Первый тип способен перевозить абсолютно любые грузы, даже в сыпучем виде (например, песок или цемент). Такие самосвалы созданы для транспортировки материалов при строительстве.

Для объемных грузов создана двухосная тележка. Также она перевозит мелкую специальную технику или мототехнику.

Если вы часто ездите на рыбалку и берете с собой лодку, то вам следует сделать прицеп для минитрактора, чтобы перевозить ее. Учитывайте тот факт, что устройство относится к категории автотранспортных средств специального назначения. В этом случае нужно рассчитать все необходимые размеры и вес самой лодки. Такие расчеты помогают избежать неприятностей после того, как тележка будет готова.

Различия

Классификация данной техники имеет свои признаки, главным из которых является количество осей. Прицепы и тележки для минитрактора могут быть 1-3 осевыми. Каждая ось – это пара колес. Соответственно, чем больше вес нужно перевозить, тем больше их нужно.

Самосвальные прицепы используют для транспортировки сыпучих грузов. Внешне они нечем не отличаются от остальных, и могут быть как одноосными, так и двуосными, но в них присутствует функция автоматической разгрузки. Данный вид предназначен для перевозки таких строительных материалов, как песок и щебень. Но подобное приспособление отлично справится с транспортировкой других твердых грузов. Они легко могут произвести разгрузку без вспомогательной техники. Самым большим достоинством этого варианта является экономия времени и сил, которые обычно уходят на процесс разгрузки.

В бортовых моделях в основном транспортируют упакованный груз. Это могут быть:

  • ящики и контейнеры с урожаем;
  • стройматериалы;
  • тюки с соломой.

Также подходит этот прицеп для перевозки минитрактора. В таком случае борт откидывается, что помогает оперативно произвести погрузку и разгрузку.

Разновидности моделей

По количеству осей для минитрактора подходят одноосные модели и компактный двуосный самосвальный вариант. Двухколесные агрегаты подходят для быстрой транспортировки небольших грузов до 200 кг весом. Чаще всего такие модели похожи на тачки для транспортировки строительных материалов, только вместо ручек расположено специальное приспособление для серьги на трактор. На фото показаны одноосные прицепы к минитракторам.

Для перевозки средних грузов по весу или крупных по объему лучше подойдет самосвальный двуосный вариант тележки. Такая модель отличается повышенной устойчивостью и способна выдерживать вес до 2 тонн, хотя на практике никто не перегружает ее свыше 1,2 тонны. Двухосный прицеп для минитрактора может не иметь функции разгрузки, что не является проблемой, если вам необходимо перевезти фрукты, овощи и другие продукты, которые лучше не вываливать на пол.

Если же приобретать прицеп для минитрактора самосвальный, то его лучше использовать для транспортировки сыпучих строительных материалов: щебня, песка, глины. Также такая модель пригодится при перевозке зерновых. Благодаря функции разгрузки агрегат легко избавляется от груза. В некоторых случаях такую модель применяют для вывоза мусора, поскольку его впоследствии не придется разгружать вручную.

Особенности и преимущества

Транспортируя сыпучие виды груза на прицепе, с их загрузкой особых проблем не возникает. А вот выгрузка сопровождается необходимостью залезать в кузов и начинать выгребать оттуда все вручную, лопатами или иными приспособлениями.

В таких ситуация механизм опрокидывания становится настоящим спасением. С его помощью выгрузка осуществляется намного проще и быстрее.

Можно привести следующие преимущества таких систем:

  • упрощают процесс погрузки и выгрузки;
  • минимизируют физические усилия человека;
  • может контролироваться скорость выгрузки сыпучего груза;
  • подходит для работы со всевозможными грузами;
  • незаменимое устройство в сельском хозяйстве и на даче;
  • механизм можно установить своими руками;
  • не нарушает конструкцию прицепа.

Суть подобного автоприцепа в том, что его кузов имеет подвижное соединение с рамой. В обычных прицепах они цельные, из-за чего вы максимум можете опрокинуть назад весь прицеп, включая дышло и колеса. Это неудобно и потенциально опасно. Потому из обычных бортовых прицепов выгружать сыпучие грузы подобным методом настоятельно не рекомендуется.

Обзор производителей и моделей

  1. МЗСА 817710.012:
    • Полезная нагрузка – 0,565 т.
    • Снаряженная масса – 0,185 т.
    • Габариты – 3,18х1,712х0,848 м.
    • Угол подъема – 26 градусов.
    • Тип подвески – рессорная.
    • Площадь платформы – 2,28 метра квадратных.
    • Ламинированное фанерное водостойкое днище.
    • Съемные рифленые оцинкованные борта.
    • Герметичные световые приборы.
    • Стоимость – 39 600 рублей.

  2. МЗСА 817701.014:
    • Грузоподъемность – 0,54 т.
    • Снаряженная масса – 0,21 т.
    • Габариты – 3,78х1,712х1,028 м.
    • Кузовные размеры – 2,453х1,231х0,47 м.
    • Высота погрузки – 0,557м.
    • Тип подвески – рессорная.
    • Покрытие – антикоррозийное.
    • Морозостойкая гофра укрывает проводку.
    • Стоимость – 47 400 рублей.

  1. «Крепыш» (8213-03):
  • Полезная нагрузка – 0,565 т.
  • Снаряженная масса – 0,185 т.
  • Габариты – 3,065х1,71х1,35 м.
  • Кузовные размеры – 1,85х1,21х0,25 м (0,75м – до тента).
  • Тип подвески – рессорная.
  • Стоимость – 35 300 рублей.

Завод легковых автоприцепов «Вектор».

  1. ЛАВ-81011В:
  • Грузоподьемность – 0,525 т.
  • Снаряженная масса – 0,220 т.
  • Кузовные размеры – 2,0х1,22х0,51 м..
  • Количество осей/колес – 1/2.
  • Днище ламинированная фанера.
  • Тип подвески – рессорная.
  • Шины – R 13
  • Стоимость – 37 300 рублей.

Прицепы производства LAKER.

  1. Heavy Duty 400 :
  • Тоннаж – 0,54 т.
  • Снаряженная масса – 0,21 т.
  • Габариты – 3,82х2,0х0,76 м.
  • Площадь платформы – 3,75 метра квадратных.
  • Высота погрузки – 0,47 м.
  • Тип подвески – независимая, торсионная .
  • Пластиковые крылья.
  • Деревянное дно.
  • Стоимость – 36 900 рублей.

И также зарекомендовали себя:

  1. ООО «Европрицеп» модель 711914-ATHOS, опрокидывающийся назад с грузоподъемностью 2 т. Оснащен электродомкратом и тентом 1,5 м. Предполагает установку сетчатой надстройки.
  2. ООО «Трейлер» модель 829450 грузоподъемностью 0,48 т, кузовными размерами – 3х1,5 м. Оснащается низким или высоким тентом, гидродомкратом.
  3. Завод легковых автоприцепов «Вектор» модель ЛАВ 81012А – платформа с откидным трапом и рессорной подвеской. Грузоподъемность – 0,6 т.
  4. ООО Торговый дом «СаранскСпецТехника» модель ССТ-7132-6К- одноосный прицеп с расширенным функционалом, грузоподъемностью -0.54 т.

Как выбрать телегу для минитрактора?

Сопоставление внешних характеристик и происхождения бренда различных прицепов – малоинформативное, почему стоит опираться на ряд других характеристик:

  • максимальная нагрузка, которую выдержит телега – чаще всего колеблется от 0,5 до 2 т;
  • размеры кузовной части;
  • комплектность надставными бортами, расширяющими сферу использования прицепа;
  • тип тормозной системы – лучше всего, если телега будет оснащена пневматическими тормозами;
  • возможность опрокидывания кузова и макс. допустимый угол переворота;
  • значение дорожного просвета.

Востребованными на отечественном рынке являются модели прицепов:

  • ПМ-500-Т;
  • ТР-В;
  • ТР-М;
  • 7СМ-1,5;
  • ПУ-3,0-01;
  • ПТО-1500.

Ими могут комплектоваться любые минитрактора – начиная от китайских «Синтай», заканчивая российскими «Булат» или «Уссуриец».

Приступаем к сборке легкового прицепа

Чтобы самостоятельно сделать прицеп советуется разделить все мероприятия по сборке на определенные этапы.

Для начала необходимо начать сборку самой конструкции (рамы будущего прицепа). Естественно, она должна быть максимально надежной и обладать высокой прочностью. Этот этап один из главных, так как от него зависит сколько времени вы будете эксплуатировать данное средство передвижения. Как мы уже описывали раньше, в качестве основы мы будем использовать квадратную, металлическую трубу с сечением 40×40 или швеллер 25×50 мм. В соответствии с чертежами приступаем к резке металла на необходимые отрезки, которые будут отвечать за ширину и длину прицепа. После того, как швеллера разрезаны их необходимо сварить в прямоугольную конструкцию. Далее тщательно проверяем качество швов и правильно ли вы сварили конструкцию. Если все отлично, тогда приступаем к установке и свариванию рёбер жесткости.
Часть конструкции прицепа для автомобиля, отвечающая за сцепку (соединительный узел) должна быть максимально короткой. Это обусловлено тем фактором, что чем данный узел короче, тем отзывчивее автоприцеп будет откликаться на маневры. Также тщательно произведите необходимые замеры, так как эта часть должна быть максимально отцентрирована относительно оси конструкции. Чтобы избежать разрыва сварочных частей соединительного узла советуется приварить дополнительные тросы, которые не просто усилят конструкцию, но и обезопасят её.
Соединительная муфта необходима для соединения узла непосредственно с автомобилем. Для крепления допускается использование, как болтов, так и сварочных швов. Учтите, что в случае сваривания конструкция будет надежнее, но, чтобы её отсоединить придется полностью отрезать муфту, а болтовое крепление можно просто открутить при необходимости. Если вы собираетесь использовать болты, тогда позаботьтесь, чтобы они были как можно более качественными

Экономить на таких материалах не советуется, так как они могут попросту лопнуть, не выдержав высокой нагрузки.
Чтобы сделать прицеп для легкового автомобиля своими руками максимально качественно обратите особое внимание на ось прицепа. Зачастую её размещают в таком положении, чтобы задняя часть прицепа и ось находились на расстоянии в среднем 40% от всей длины

Устанавливать ось необходимо на болтовое соединение. После этого можно приступать к установке рамы, крепить которую необходимо также при помощи болтов.

Если есть свободное время и конечно же желание, тогда к прицепу можно приварить «стабилизирующие домкраты». Такой дополнительный элемент способствует максимально горизонтальному размещению конструкции прицепа во время движения. Отличным решением будет их приваривание по углам рамы.
Борта прицепа и днище. Как правило, для этих элементов используется листовая сталь, реже дерево или поликарбонат. Выбор делать необходимо, исходя из условий эксплуатации прицепа и какие грузы на нем будут перевозить. Какой материал не был бы вами выбран днище необходимо крепить непосредственно к раме с помощью болтов. В принципе точно также необходимо крепить и сами борты (каркас бортов необходимо сделать из высокопрочных труб или же швеллеров). Требования, которые относятся к конструкции бортов не такие строгие, как с рамой, поэтому допускается использование материалов с меньшим сечением.
Устанавливаем необходимые электрические элементы. На задний борт прицепа устанавливаются светоотражатели, габаритные огни, поворотники, огни заднего хода и стоп-сигналы. На внешнюю сторону также необходимо установить оранжевые светоотражатели. Борт, который находиться ближе к автомобилю должен быть оснащен белыми габаритными огнями и оранжевыми светоотражателями. Когда проводка правильно подключена ко всем элементам можно приступать к её подключению к автомобилю. Осуществляется такое подключение с помощью розетки фаркопа. Если вы не имеете соответствующего опыта, то подобная работа может занять несколько дней. Главное, это не спешить.

После того, как все вышеперечисленные мероприятия сделаны остается только одно, это процедура регистрации нового самодельного прицепа, но это, впрочем, уже совсем другая история.

Фаркоп на Рав 4: какой выбрать, как установить своими руками

Если у вас обычный легковой прицеп, то потребности в гидравлике я особо не вижу. Хотя решать вам.

Гидравлические системы широко используют на грузовых автомобилях и на тягачах. Суть такого устройства в том, что привод соединяется муфтой и маслопроводом с приводом от самого автомобиля.

Преимущество гидравлики в том, что она позволяет без применения физических усилий опрокинуть кузов прицепа в разные стороны и с достаточно высокой скоростью.

Главная проблема в сложности подобного механизма.

Хотя есть хороший альтернативный вариант. Для этого применяют пару гидроцилиндров, устанавливаемых на лонжероны, а также гидронасос. Самому сделать не особо легко, а покупка готового варианта достаточно дорогая. Но если деньги есть и их не жалко потратить, берите. Не пожалеете.

Пневматический

Еще один вариант подъемного механизма основан на пневматике. Неплохое решение как для самодельного устройства. Хотя и тут есть свои особенности.

Пневматический привод получает питание от выхлопной системы машины. Под днище автомобиля устанавливаются автомобильные камеры, заключенные в чехол из прочного материала. Обычно используют брезент. Чехол фиксируется на днище кузова и рамы с помощью крепежных элементов. Можно взять винты, и изготовить кольца из прочного стального уголка.

Камеры соединяют патрубками, гайками, прокладками и шайбами, устанавливают штуцер в форме буквы L. На него натягивают шланг из прочной резины.

Суть подобного самодельного механизма в том, что вы надеваете второй конец этого шланга на выхлопную трубу и жмете на газ. Камеры наполняются выхлопным газом автомобиля, за счет чего они надуваются и кузов поднимается.
