Ручные рычажные лебедки подготовляют к работе следующим образом. Разматывают канат, оттягивают рычаг тягового механизма и фиксируют его. Затем тяговый механизм кладут задней крышкой на пол, пропускают конец стального каната через втулку и проталкивают до выхода его из конца крюка. Если проталкиваемый через лебедку канат не попадет в зажимы переднего захвата, а пройдет мимо и упрется в корпус механизма, необходимо стальной канат оттянуть обратно и вновь протолкнуть его до появления в отверстии крюка.

Канаты для кранов-трубоукладчиков.

Ручные рычажные лебедки ( рис. 1 7 — предназначены для подъема, а также перемещения по горизонтальным и наклонным плоскостям грузов, и могут применяться на монтаже линий электропередачи, при производстве ремонтных работ.

Тали ручные шестеренные.| Ручная рычажная лебедка грузоподъемностью 1 5 т.

Ручная рычажная лебедка ( рис. 3.62) является тяговым механизмом как для подъема, так и для перемещения груза в горизонтальном или наклонном положении. Лебедка состоит из тягового механизма 5, объемного рычага 1, каната 3, с крюком 2 и обоймы 4 для хранения каната.

Ручные рычажные лебедки грузоподъемностью 1 5 и 3 5 Г ( изготовляет Туапсинский завод Министерства строительства РСФСР) имеют очень небольшой вес и могут широко использоваться для подъема и перетаскивания грузов, для оттяжки грузов, для монтажа трубопроводов и многих других работ. Их установка не отличается от установки обычных талей.

Ручная рычажная лебедка.

Ручные рычажные лебедки состоят из тягового механизма /, съемного телескопического рычага 2 и рабочего троса 3 с крюком на конце. Действие тягового механизма заключается в протягивании троса с помощью захватов с кулачками, которые самозажимаются на тросе с силой, пропорциональной нагрузке.

Ручные рычажные лебедки ( рис. 58 в) применяют вместо талей или обычных ручных лебедок. Эти лебедки предназначены для перемещения грузов в горизонтальном, наклонном и вертикальном направлении.

Ручные рычажные лебедки имеют следующие преимущества: большая маневренность, небольшие габариты и незначительная масса.

Ручные рычажные лебедки используют для подъема и горизонтального перемещения груза. Их преимуществами являются небольшая масса и малые размеры. В качестве тяговых органов таких лебедок используют специальные захваты. При этом рабочий канат не наматывается на барабан, а протягивается между двумя попеременно действующими захватами. Основными узлами такой лебедки являются: тяговый механизм, рычаг, рабочий канат с крюком на конце и обойма для хранения каната. Масса тягового механизма ручной лебедки грузоподъемностью 1 5 т составляет 18 кг, а грузоподъемностью Зт — 26 кг.

Электрические лебедки.

Ручные рычажные лебедки предназначены для подъема и подтаскивания грузов. Они состоят из тягового механизма, заключенного в штампованном стальном корпусе, съемного раздвижного рычага, рабочего стального каната с крюком на конце и устройства для ослабления каната. Выбирание каната осуществляется посредством двух обойм с самозахватывающими зажимами, совершающих возвратно-поступательное движение при качении приводного рычага.

Ручная рычажная лебедка с тяговым усилием 1 5 т состоит из тягового механизма, съемного телескопического рычага, рабочего каната с крюком и обоймы для хранения каната.

Нюансы выбора

Практически в любом городе, будь то Спб или Новосибирск, Москва или Владимир, есть доступ к тем или иным водоемам. А потому найдется не один автомобилист, который захочет взять лодочный прицеп, погрузить на него лодку, отправиться на отдых, рыбалку или охоту по воде.

И чтобы создать необходимую безопасность при погрузке и выгрузке для лодки и для лодочного мотора, наличие килевого ролика можно назвать обязательным условием успешной поездки. Никто не спорит, что в этом вопросе также непосредственное участие принимают лебедки, иногда даже домкраты и прочие механизмы. Некоторые вообще не воспринимают ролик как какой-то важный элемент лодочного автоприцепа. А зря. Этот кажущийся обычным кусочек пластика или иного материала на практике выполняет большую работу.

Потому закономерно будет узнать, как правильно выбрать и купить этот элемент под свой прицеп МЗСА, Водник или какой-нибудь другой вариант лодочного прицепного транспортного средства.

При выборе рекомендуют обращать внимание на несколько важных моментов. Тут ничего сложного нет, но лишний раз напомнить все же стоит

К основным нюансам выбора относятся:

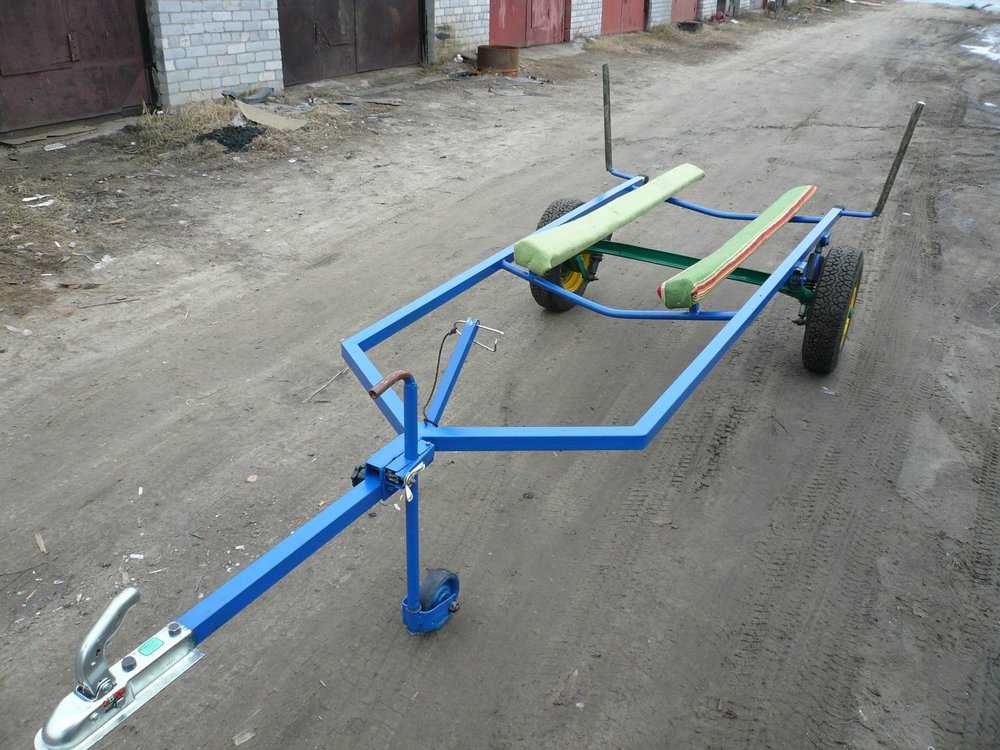

Размеры. Тут следует исходить из параметров самого прицепа и лодки. Часто автомобилисты или лодочники берут rl 07 120×75. Но лучше опираться на индивидуальные характеристики;
Материал. В качестве сырья для изготовления роликов используют полимеры, резину, каучук, пластик и пр

Хотя полимер и пластик это по сути одно и то же, некоторые производители, чтобы не использовать простое понятие пластика, акцентируют внимание именно на полимерности своих изделий. В приоритете качественный полимер или устойчивый к износу каучук;
Производитель

Среди изготовителей килевых роликов можно выделить такие компании как Al-Ko, Easterner, Autoflexx Knott и МЗСА. Про Al-Ko знают многие. Хорошее качество при неплохой цене. МЗСА также пользуется заслуженным спросом. Если у вас сам прицеп от МЗСА, логично взять их запчасти;
Цена. Стоимость во многом зависит от региона и конкретного города. Хотя разбежность по ценам в Москве и в той же Уфе не такая серьезная. Это не самые дешевые прицепные запчасти, потому ролики могут стоить от 400 до 3000 рублей. А иногда даже больше. Но наиболее дорогие модели уже изначально идут с кронштейном;
Количество. Тут все намного проще. Используют в конструкции прицепа 1 или 2 килевых ролика. Отталкивайтесь от того, используются у вас ложементы или роликовые опоры.

Не могу рекомендовать конкретные модели, поскольку ассортимент большой, все ролики разные по материалу и конструкции, и подходят под разные лодочные автоприцепы. Да и фактор самого плавсредства играет далеко не последнюю роль.

Как работает сельскохозяйственная лебедка?

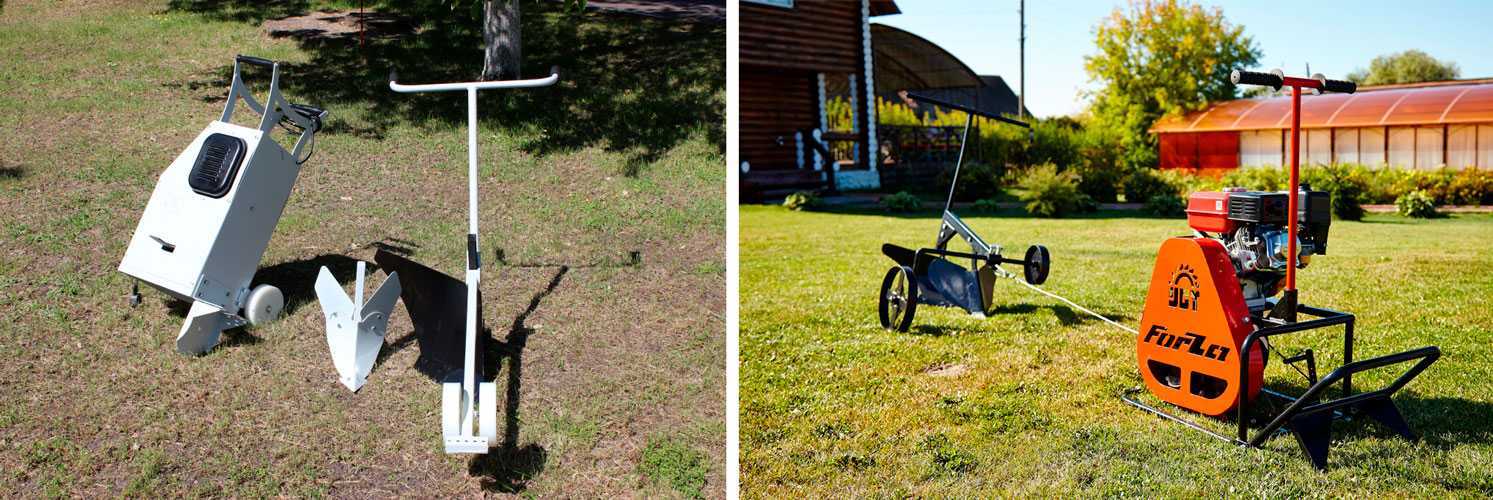

Сельскохозяйственная мотолебедка используется для следующих работ:

Вспашки почвы отвальным способом.
Окучивания посадок.

Посадки и выкапывания картошки.
Перемещения грузов в горизонтальной плоскости.

Мотолебёдка работает по принципу передачи импульса от двигателя на тянущий канат, а от него – на плуг или культиватор. Проще говоря, пахотный инструмент цепляется за канат, и передвигается с помощью усилия от двигателя лебедки. При этом существенно экономятся время и силы на вспашку. Для работы с сельскохозяйственной лебедкой нужны два человека – один управляет плугом, второй контролирует работу самой мотолебедки.

Кроме облегчения сельскохозяйственных работ, такая лебедка обладает рядом других преимуществ:

С использованием мотолебедки вспашка проводится качественно, почва глубоко рыхлится, на ней почти не остается сорняков.
В результате эффективно поддерживается плодородие почвы.
Лебедка безопасна в работе – например, при посадке и выкапывании картошки овощи не повреждаются в отличие от мотоблока.
Это связано с тем, что в мотолебедке легче контролировать направление плуга или окучника.

Сельхозлебедка компактна и универсальна – её можно использовать как под открытым небом, так и в закрытой теплице.
Механизм прост в использовании, ремонте и обслуживании.
Применение безопасно для экологии, в сравнении со вспашкой тракторами и мотоблоками, при этом не менее эффективно.

Ни в коем случае нельзя применять сельскохозяйственную мотолебедку для подъема грузов вертикально. Трос и вся конструкция не предназначены для таких нагрузок, и могут просто не выдержать.

Как выбрать ручную лебедку?

Желая приобрести отличного помощника на строительство дома, в гараж или для внедорожника, нужно учитывать конструктивные особенности и другие нюансы данного приспособления. Сразу же уточним, что для вертикального подъема лучше подходят тали. Ручная лебедка преимущественно предназначена для перетаскивания грузов по горизонтали или под углом, хотя многие умельцы научились их приспосабливать в качестве подъемных механизмов.

Главные критерии при выборе ручных лебедок:

От качества механизма укладки троса и его фиксации зависит безопасность работы.
Ручная лебедка для авто должна приобретаться с запасом мощности, чтобы она смогла вытянуть машину под углом.
Для демонтажа или установки двигателя машины в гараже хватает тягового усилия до 1 т.
Для автомобильных лебедок на внедорожниках нужна длина троса до 30-ти м.
Строительная ручная лебедка для работы преимущественно требует длины троса до 10-ти м.
Обязательно обращайте внимание на компактность устройства, если планируете его постоянно перевозить в багажнике.
Цепная ручная лебедка выдерживает значительное усилие, но при резком перепаде нагрузки звенья цепи могут лопаться.
Трос менее долговечен, но благодаря витой структуре не боится резких перепадов нагрузки.

Рейтинг ручных лебедок

Изучение каталогов с описанием лучших новинок года помогает правильнее подобрать приспособление для авто, гаража или на стройку. Для примера предлагаем посмотреть небольшой ТОП устройств барабанного и рычажного типа в разной ценовой категории:

Matrix 52225 – популярное бюджетное устройство с тяговым усилием до 1,6 т, вес 6 кг, передаточное число 15:1, диаметр троса 5 мм, длина троса 2,8 м.

STAYER 4310-2 – грузоподъемность 1 т при высоте подъема до 3 м, развивает усилие 2 т на местности с уклоном до 15º, имеется усиленный корпус.

Haul-Master 95541– работает с полиэфирной гибкой лентой, корпус стальной, мощность приспособления 900 фунтов (около 400 кг).

Sportsman W1000 – поставляется с 32-х футовым крепким стальным тросом (9,75 м), максимальная грузоподъемность 1000 фунтов (454 кг), вес 2,7 кг, кованая шестерня, антикоррозионное покрытие корпуса.

Invincible Marine BR59230 – тросовая ручная барабанная лебедка, коррозионно-стойкая сборка, оцинкованная рама, мощность ручной лебедки 600 фунтов (до 270 кг), благодаря компактным размерам подойдет для лодки или гаража.

Барабанная ручная лебёдка

Самый простой способ, как сделать лебёдку своими руками – изготовить ручной привод, приводящий в движение барабан. Для этого можно использовать подручные средства. Чаще всего применяют запчасти от велосипедов.

Барабан приводится в действие вручную, поэтому такой агрегат не рассчитан на высокие нагрузки, но вполне подойдёт для бытовой эксплуатации.

Конструкция включает такие элементы:

барабан;
редуктор;
опора;
рукоятка.

Можно использовать такие типы барабанов:

зубчатый;
червячный.

Если планируется перемещение тяжёлых грузов, лучше использовать червячный барабан. Он значительно больше увеличивает усилие, прилагаемое к рукоятке. Такой барабан не требует ручного торможения, стопорится автоматически, когда на рукоятку перестаёт подаваться усилие.

Минус заключается в самом червячном механизме, имеющем сложную конструкцию. Узел нуждается в регулярной смазке. Лебёдка ручная, своими руками сделанная из зубчатого барабана, менее требовательна в обслуживании, проще в ремонте, но рассчитана на меньшие нагрузки.

Стоимость комплектных полиэтиленовых корпусов (шахт) КНС

Высота, мм	3000	3500	4000	4500	5000	5500	6000	6500	7000
Диаметр внутр., мм	Обвязка под насос
1000-1	ДУ 40	149200	155000	160900	171800	178200	184600	191000
ДУ 65	158000	163800	169600	180600	187000	193400	199700
1200-2	ДУ 40	193700	200300	226400	235500	244600	263700	273700
1500-2	ДУ 40	246900	254900	303700	316800	333900	357800	371900	404400	419900
ДУ 65	264500	272500	321200	334300	351500	375300	389400	421900	437400
ДУ 80	294200	302200	350900	364000	381200	405000	419100	451600	467100
1800-2	ДУ 40	342000	358500	375100	391600	412200	452500	471200	501300	520900
ДУ 65	359500	376100	392600	409100	429700	470000	488700	518800	538400
ДУ 80	389200	405800	422300	438800	459400	499700	518400	548500	568100
ДУ 100	450000	466500	483100	499600	520200	560500	579200	609300	628900
2000-2	ДУ 65	440000	460500	481000	501600	542000	564100	648600	675900	703200
ДУ 80	469700	490200	510700	531300	571700	593800	678300	705600	732900
ДУ 100	530400	551000	571500	592000	632400	654500	739000	766300	793600
2200х2	ДУ 65	500000	523200	546400	634700	669200	746800	781600	816300	851100
ДУ 80	529600	552900	576100	664400	699000	776500	811300	846000	880800
ДУ 100	590400	613600	636900	725100	759600	837300	872000	906800	941600
2400-2	ДУ 80	955000	1003000	1050000	1107000	1155000
ДУ 100	1036000	1084000	1131000	1188000	1236000
ДУ 150	1202000	1249000	1297000	1353000	1402000
3000-2	ДУ 100	Цена договорная
ДУ 150
ДУ 200

ЗАКАЗАТЬ ПО МОИМ ТРЕБОВАНИЯМ В стоимость корпуса входит:

корпус КНС
крышка КНС
площадка для обслуживания
корзина для сбора крупных нечистот с направляющими и цепями
кабель-канал для питания насосов
металлическая лестница
направляющее для насосного оборудования
верхняя площадка для размещения пульта управления насосами
вентиляционная труба *

Заказывая канализационную насосную станцию

у нас, Вы получаете высочайшее качество по оптимальной цене.

Предназначение аппарата

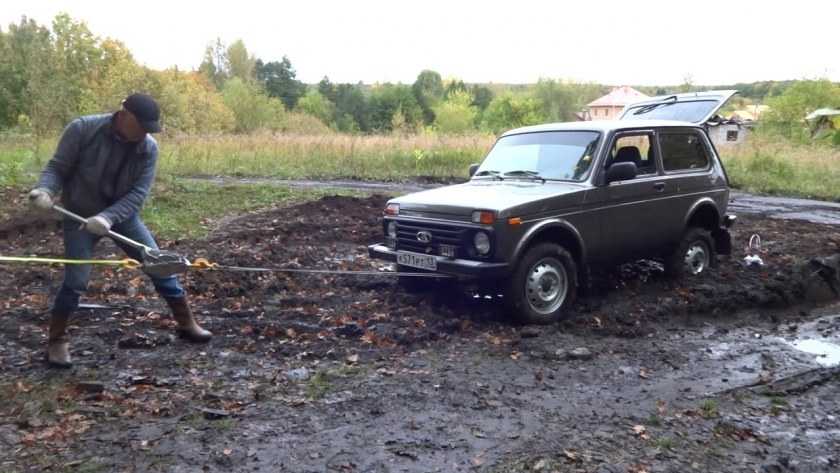

Водитель при езде по бездорожью может столкнуться с непреодолимым препятствием. Тогда автомобиль придётся чем-то вытаскивать из грязи или песка. Лебёдка — идеальный для этого инструмент. Некоторые автомобили имеют заводское устройство на переднем бампере. Приобретение готовой лебёдки может «влететь» в круглую сумму, поэтому есть смысл её самостоятельного изготовления из подручных средств.

Заводская или самодельная лебёдка с ручным приводом (или с электроприводом от стартера) позволяет вытащить автомобиль без буксира. Опытные автолюбители предпочитают как раз устройства собственного изготовления, полностью соответствующие их запросам. Заводские лебёдки часто отказывают или стоят больших денег.

Существуют разные виды конструкций. Однозначно сказать о том, какая из них лучше — нельзя. Различные типы применяют для разных ситуаций и целей.

Как изготовить ручную лебедку своими руками

Для редкого применения ручная лебедка своими руками может быть изготовлена очень просто. Для этого подойдет прочная ось, которую можно без особых усилий закрепить в направляющих с возможностью вращения. К ней приваривается рычаг и крепится трос. При вращении происходит его намотка на ось и перемещение груза, прикрепленного к другому концу. Для удобства потребуется платформа с кронштейнами, в которых ось будет расположена. Здесь можно применить горячекатаный швеллер, обладающий высокой прочностью. Если ось сделать с выемкой и прикрепить к ней шестерню, то трос будет располагаться в направляющих с возможностью намотки.

Лебедка ручная рычажная, изготовленная своими руками, подходит не только для вытаскивания автомобиля. С ее помощью можно перемещать тяжести по приусадебному участку, например, бревна или поддоны с кирпичом. Недостатком устройства является отсутствие фиксатора. Простое приспособление в виде вставки в совпадающие отверстия, выполненные в подвижных и неподвижных частях лебедки, может эту роль выполнять.

Вращение лебедки является трудоемкой операцией. Ручная лебедка своими руками может быть изготовлена в виде барабана, закрепленного на оси колеса, которое является средством для самовытаскивания застрявшего автомобиля. При пробуксовке колеса на барабан будет наматываться канат, прикрепленный к большому камню или якорю, позволяя самостоятельно выбраться из глубокой канавы.

Использование ручной лебёдки

В основном ручные лебёдки изготавливаются следующих видов:

барабанные;
рычажные;
монтажно-тяговые.

Ручные агрегаты применяется на строительных площадках, складских помещениях, автомобильных и домашних мастерских, загородных домах. Первый тип используется для подъёма, опускания, перемещения груза небольших габаритов с ограниченной массой Источником движения служит вращение барабана вручную. Корпус изделия должен быть жёстко закреплён к выбранной поверхности.

Монтажно-тяговые агрегаты конструктивно отличаются от барабанных и рычажных устройств. В них могут использоваться канаты или стропы любой длины. Принципом работы является протягивание каната через механизм в заданном направлении. Одним из вариантов такого устройства является так называемая червячная лебёдка. В ней используется зубчатая передача с оборотным усилием. Основным недостатком таких систем является повышенный коэффициент трения, создаваемый между зубчатым колесом и червячным винтом. Это обстоятельство приводит к быстрому износу всего механизма.

Все конструкции с ручным приводом применяются как вспомогательное (дополнительное) грузоподъёмное оборудование. Особенно в тех случаях, когда имеется ограничение свободного пространства.

Запасовка полиспастов

Запасовка – процедуру изменения местоположения шкивов и дистанции между ними. Целью этой операции является регулирование скорости и высоты подъема грузов в соответствии с определенной схемой прохождения троса по блокам грузоподъемного механизма. Существуют следующие разновидности запасовки:

Однократная. На крюке закрепляется 1 веревка, которая проводится через все неподвижные блоки и наматывается на барабан.
Двукратная. Первый конец каната крепят на головке поворотного элемента крана, второй – на лебедке. Этот способ запасовки может применяться на кранах стрелового типа.
Четырехкратная. 2 рабочих ветви троса проводятся через шкивы рабочей стрелы. Соседние полиспасты скрепляются между собой при помощи статичного блока, устанавливаемого на стойке платформы. Этот метод запасовки используется для устройств с большой грузоподъемностью.

Существует также переменная запасовка. Она бывает как двукратной, так и четырехкратной. Подвижные ролики устанавливаются на нескольких подвижным обоймах, удерживаемых при помощи каната. Кратность запасовки изменяется посредством опускания подвески крюка на опору при сматывании веревки.

Изготовление системы с универсальным приводом

Система с ручным приводом проста в изготовлении. Из особых навыков от мастера требуется только владение сварочным аппаратом. Для работы подойдёт любой металл. Внешний вид устройства не столь важен, главное — это работоспособность и устойчивость к большой нагрузке. Рама не должна деформироваться.

Материалы и инструменты:

Прямоугольная труба для рамы.
Вал для барабана, можно использовать трубку круглого сечения.
Лист металла толщиной не менее 3 мм для изготовления дисков барабана.
Шпильки с резьбой М10-М12 длиной 24 см – 6 штук, гайки.
Трубка диаметров 14 мм – 6 одинаковых отрезков 20 см.
Звёздочки — большая и малая. Цепь.
Ступицы, чтобы закрепить барабан на валу, а вал закрепить на раме.
Рычаг для привода.
Трос с карабином.
Сварка и электроды.
Болгарка и шлифовальный диск к ней.
Краска и грунтовка.
Гаечные ключи в наборе.

Порядок изготовления:

Набрасывают чертёж, поскольку так будет проще ориентироваться при сборке — не нужно будет стоять в догадках над полуготовым изделием и думать о том, как поступить дальше.
Вырезают детали рамы из трубы сечением 2 на 2 см. Соединяют между собой части рамы строго перпендикулярно. Срез на заготовках выполняют под углом в 45 градусов.
Укладывают заготовки рамы на ровной поверхности. Места соединений точечно прихватывают сваркой, после чего проверяют, правильно ли всё установлено. Углы соединений должны быть строго 90 градусов. При отсутствии точности делают поправки, а затем приваривают детали.
Окалину удаляют болгаркой со шлифовальным кругом. Готовую раму зашкуривают, а затем покрывают грунтовкой. После высыхания последней металл красят эмалью в 2 слоя. Можно использовать обычную краску. Цель — защитить металл от коррозии, поскольку условия эксплуатации будут непростыми, с грязью и влагой.
Создание барабана. Берут лист металла и вырезают 2 круга, их диаметр около 30 см. На каждом круге необходимо делать 7 отверстий:
Одно в центре. Диаметр должен соответствовать размеру вала.
6 отверстий на расстоянии 7 см.

Скрепляют диски между собой при помощи шпилек. Шпильку просовывают в отверстие одного диска в вертикальном положении. На шпильки надевают трубки диаметром 14 см, а на них устанавливают второй диск. Шпильки необходимо не просто закрепить гайками, а дополнительно усилить контргайками — для надёжности соединений.
Барабан готов, теперь монтируют вал. Его делают из металлической трубы, но можно взять готовое изделие от любого механизма. Последний вариант предпочтительнее: поскольку точность заводской детали выше, вибрации барабана будут маленькими или отсутствовать вовсе.
С внешней стороны барабана на вал монтируют звёздочку большого диаметра. Подойдёт звёздочка из КПП мотоцикла. Чтобы закрепить барабан на раме, внешние стороны вала должны быть со ступицами.
Барабан в сборе с валом монтируют через ступицы на раму. Закрепляют конструкцию болтами. Перед монтажом барабана следует подготовить на раме площадку. На неё будет установлен привод — ручной или электрический. При использовании электропривода на площадку ставят двигатель, на валу которого закреплена малая звёздочка.
Часто ставят универсальный привод: с обратной стороны выходного вала электромотора ставят рукоятку

При отсутствии электричества лебёдку можно будет крутить вручную.
Важно правильно натянуть цепь. Провисать она не должна, но и сильное натяжение недопустимо — так звёздочки будут быстрее изнашиваться, а возможен и разрыв цепи

Проверяют натяжение цепи прокруткой барабана — цепь не должна сдерживать его вращение, когда разматывают трос.
Закрепляют конец троса на валу и наматывают его на барабан. На другой, свободный конец троса, вешают карабин.
На один из концов рамы крепят хвостовик. С его помощью лебёдку закрепляют на раме автомобиля.

Лебёдка создаётся за день. Поскольку она будет установлена на внедорожник, то и условия эксплуатации будут соответствующие. Чтобы на барабан не попала грязь и осадки, его закрывают кожухом. Так механизм дольше прослужит, а трос не будет изнашиваться.

Конструкция простая, надёжная, её легко сделать самостоятельно. Да, в ней отсутствует возможность изменения передаточного числа, нет реверса и иных дополнительных функций. Созданная своими руками электролебёдка способна перетащить тяжёлый груз по местности, будь то автомобиль или иная тяжесть.

Советы по сборке

Разработку конструкции выполняют внимательно, равно как и сборку. Задача — к каждой операции относиться максимально ответственно. Цель — выполнить сборку с высоким качеством. Это позволит избежать неприятностей при эксплуатации в экстремальных условиях. Поэтому форсировать работы не стоит, даже если очень нужно.

Действия для достижения высокого качества сборки:

Работу делают не спеша, осмысленно. Сырой, недоработанный агрегат нельзя использовать.
Следуют чертежу.
Сварные швы обрабатывают антикоррозийным составом. Сварку делают в углекислоте, чтобы получить шов высокого качества.
Пульт управления электроприводом выносят на максимально удалённое место от вращающихся деталей.
Электропроводку тщательно изолируют. Контакты защищают дополнительной изоляцией от воздействия влаги и грязи.

Классификация лебёдок

Лебёдки делятся на несколько видов по таким критериям:

конструкция;
тип подключения;
технические особенности.

В зависимости от конструкции и привода выделяют такие типы:

Ручная. Имеет небольшие габариты. Обычно оснащена барабаном, вращающимся вручную с помощью рукоятки. Не подходит для весов выше 1 т.
Механическая. Не имеет своего привода, поэтому подключается к отдельному мотору. Отличается большим весом, не применяется в автомобилях.
Электрическая. Самая удобная и практичная модель. Барабан вращается электромотором. Может поднимать до 4 т.
Гидравлическая. Отличается сложной конструкцией, бесшумностью работы, высокой мощностью и грузоподъёмностью,

Также они бывают стационарными и съёмными.

Разновидности подъемных устройств

Общим у блочка для подъема груза и строительного крана является использование идеи увеличения силы – правила рычага. Для того чтобы уравновесить груз на короткой стороне рычага, нужно приложить к длинной его стороне усилие меньше настолько, насколько короткое плечо меньше длинного. Соотношение сил на концах рычага называется передаточным числом.

Уравновесить и даже поднять тяжесть можно с усилием меньше его веса, но проделанный концом длинного рычага путь будет длиннее, чем у короткого, настолько же, насколько меньше сил для подъема было приложено. Выигрыша в работе (F1*L1=F2*L2) нет, но это и не требуется.

Использование закона Архимеда воплощается в разные подъемные механизмы, а как — зависит от назначения подъемника. Конструкции различаются по передаточному числу, принципу передачи усилия, мобильности, прочности, используемой энергии. Самые востребованные для самостоятельного изготовления виды:

полиспасты;
барабанные конструкции;
рычажный механизм.

Виды лебёдок по месту установки

Для большинства автомобилей использование дополнительного оборудования с независимым тяговым усилием является единственной возможностью преодолеть бездорожье. Хорошая автомобильная лебедка должна иметь легкость хода и высокий запас прочности. В зависимости от модели машины и особенностей её эксплуатации различают следующие типы лебёдок и тяговых устройств:

Стационарные – устанавливаются в области выше или ниже бампера на специальной площадке, надёжно приваренной к раме автомобиля. Этот тип монтажа подойдёт для внедорожников или аналогичной техники. Для такого использования предназначена электрическая лебедка с возможностью управления с кабины или пульта. В большинстве автомобилей такой тип установки не предусмотрен производителем, и необходима самостоятельная доработка;
Переносные – не требуют места для установки и используются как вспомогательное устройство. Их грузоподъёмность меньше, чем у стационарных моделей, и такая тяговая лебедка обычно имеет ручной механизм. Компактность и малый вес этого оборудования подходит для перевозки в багажнике. В случае необходимости лебёдка легко приводится в рабочее состояние, а независимая установка даёт больше возможностей при вытягивании автомобиля.

Советы по эксплуатации

Чтобы самодельная лебёдка служила долго, нужно соблюдать несколько простых правил:

Устройство необходимо всегда максимально надёжно крепить к основанию или опоре.
Подшипники и другие подвижные части нужно регулярно смазывать. Можно использовать жидкие или густые смазки.
Перед эксплуатацией следует проверить работоспособность всех узлов.
Лебёдка должны быть установлена так, чтобы груз находился в поле зрения человека.
Нельзя превышать максимально допустимую нагрузку. Это чревато разрывом троса, поломкой самой лебёдки и травмированием людей.
Нельзя прикасаться к тросу в процессе подъёма груза.

самодельный блок для лебедки — Land Rover Defender, 2.4 л., 2008 года на DRIVE2

Давно хотел купить блок (полиспаст), но все как то не получалось,вот решил изготовить сам, во время изготовления понял, что проще купить…)))Все выполнено из нержавейки, втулка из бронзы.Ролик — 40Х13 каленая (из проката, токарная обработка)Ось для ролика — 40Х13 каленая (из проката, токарная обработка)Пластины -12Х18 (фрезерованные из пластины 20мм толщиной)Втулка ролика — бронза, запрессована.Диаметр ролика 120мм, ширина 20мм, канавка для троса до 14 мм.Диаметр оси 35 мм.толщина пластин 8 мм.

Вес 4,5 кг.

Page 2

Вес 4,5 кг.

www.drive2.ru

Прицеп для лодки своими руками

Перед тем как аккуратно сделать металлический прицеп под плоскодонную лодку своими руками, необходимо провести правильно замеры и подобрать материалы. Если тележку приобретать в магазине, то она обойдётся не менее чем в 30 тысяч рублей, а при гаражном изготовлении удастся существенно сэкономить.

В процессе изготовления отдельных элементов и финальной сборки конструкции необходимо, чтобы готовое изделие вписывалось в габариты:

высота вместе с установленным плавательным средством не должна превышать 3,8 м;
ширина регламентирована в пределах 2,2 м;
максимальная длина вместе с тягачом ограничена 20 м.

После того как чертежи воплотятся в готовый проект, изделие должно пройти освидетельствование безопасности и технической пригодности в аттестационных учреждениях. На руки владельцу выдаётся готовый документ после проведения всех экспертиз. Полученное свидетельство о пригодности передаём в ГИБДД, а взамен нам выдают номера государственного образца и технический талон.

Рекомендуем использовать сертифицированную торсионную ось и стандартное (купленное) сцепное приспособление.

Для перевозки надувной лодки перевозное приспособление выйдет немного дешевле, чем аналог для каркасного судна. Основная нагрузка от вертикальных сил должна в большинстве случаев распределяться на ось прицепа, а меньшая часть её идёт на переднюю зону. При таком балансе удаётся получить равномерное усилие на ступицы. Оптимальным вариантом при изготовлении прицепа для лодок из ПВХ является установка универсальных направляющих, которые расширят возможности тележки.

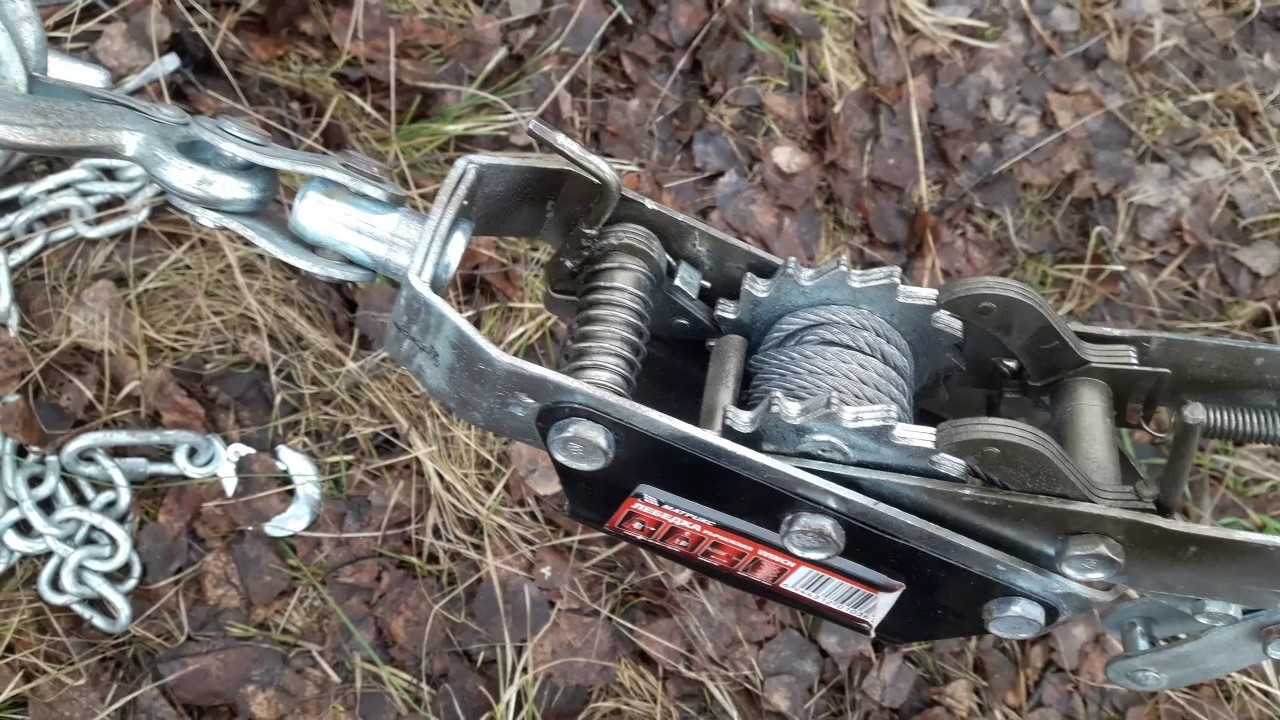

Описание и характеристики ручной лебедки

Ручная лебедка – устройство для перемещения грузов по горизонтали. Тали же передвигают тяжести по вертикали, то есть, снизу вверх. Однако, есть комбинированные модели, в которых два механизма совмещены.

Строение лебедки основано на барабане с намотанным на нее тросом. За него тянут грузы. Минимальная нагрузка для лебедок – 150 килограммов, а максимальная – 10 тонн. Сколько выдерживает конкретная модель можно проверить лишь опытным путем.

Производители заявляют грузоподъемность лебедок. Но, тот же опыт подсказывает, что китайские установки, к примеру, склонны выдерживать меньше нормы. В соответствии с заявкой производителя работают, как правило, российские лебедки. Их, в основном, поставляет завод Армавира.

На пределе нагрузки у лебедок рвется трос. Подстраховываясь, избегают его металлических вариантов. Порвавшись и отпружинив, такие могут нанести серьезные увечья.

Предпочтительны канатные тросы. Их длина в лебедках разных моделей тоже разнится. Минимум – 1,5 метра, максимум – 10.

К барабану с тросом в лебедке прилагается передача в виде зубчатого привода, рычага с храповиком или винтового механизма. Они снижают нагрузку на трос.

Элементы передачи и барабан крепятся к раме. В ней есть пазы для цепи, протягиваемой к неподвижной опоре и закрепляемой на ней. Бывают, так же, рамы с болтовыми соединениями для крепления.

В отличие от электрической, ручная лебедка полностью автономна. Кроме заводских вариантов есть упрощенные самопальные. Любители езды по пересеченной местности, к примеру, возят с собой полуметровый отрезок трубы.

Его вбивают в грунт. К верхушке трубы крепят трос. В действие импровизированную лебедку приводят черенком лопаты или фомкой. Ухват осуществляют меж трубой и тросом.

Усилие прилагается большее, чем к заводским установкам. Однако, и на самой простой лебедке коэффициент полезного действия в разы больше, чем без механической подмоги.

Ручная лебедка, своими руками сделанная, работает только на тягу. Среди же заводских установок есть способные еще и плавно опускать груз. Если конструкция рассчитана не только на тягу по земле, но и подъем, их мощь разниться.

Передвигать в горизонтали легче, чем по вертикали. На упаковке указано 2/0,8 т.? Значит, лебедка способна тянуть по земле 2000 килограммов, а поднимать меньше 1000.
