Прицеп для лодки своими руками: чертежи, как сделать, выбор роликов для самодельного прицепа

Транспортировка при помощи транцевых колес

Транцевые колеса представляют собой дополнительные приспособления, которые, так же как и прицепы, принимают непосредственное участие в перевозке плавательного средства. Для того чтобы таким способом воспользоваться, необходимо прикрепить колеса к транцу (делать это лучше всего с внешней стороны). При помощи таких приспособлений плавательное средство перемещать от места до места легко и просто.

Транцевые колеса условно можно подразделить на несколько основных видов:

Колеса на шпильках.
Поворотно-откидные колеса.

А если их классифицировать по назначению, то они бывают:

Съемные.
Сдвоенные.

У таких колес есть несколько преимуществ. К ним можно отнести следующее:

У такой лодки появляются новые возможности.
Сами по себе колеса очень компактные.
Во время эксплуатации они являются дополнительным удобным приспособлением.
Во время транспортировки плавательного средства можно значительно сэкономить время.
Благодаря колесам повышается мобильность лодки.
Такие колеса очень просты в крепеже.

Несмотря на преимущества, у них есть один огромный недостаток – высокая стоимость. Поэтому многие любители активного отдыха такие колеса предпочитают изготавливать самостоятельно.

Оценка прицепа и регистрация в ГИБДД

Дабы получить регистрацию в ГИБДД, вам потребуется специальное заключение соответствующей лицензированной организации, которая должна провести оценку и тестирование самодельного прицепа.

Для тестирования необходимо предоставить не только сам прицеп для лодки, но и чертежи конструкции, по которым тот создавался. Все параметры и габариты должны быть указаны в чертежах.

При успешной регистрации владелец получает уникальный номерной знак и, конечно же, талон, свидетельствующий о прохождении государственного техосмотра.

Талон всегда должен быть при вас во время движения с прицепом. Кроме того, потребуется оформление страховки гражданской ответственности.

Статус вида

Краткий рассказ о бобрах должен содержать информацию о природных врагах и хозяйственном назначении этих животных. У млекопитающего много естественных врагов. Они нападают на молодых особей, убивая и поедая их. Основные противники:

росомахи;
волки;
лисы;
медведи;
филины;
крупные щуки.

Но основной враг бобра — это человек. Он разрушает жилища животных, оставляя их без еды и потомства. Не так давно млекопитающие занимали территорию всей Европы и Азии. Но из-за постоянной охоты их практически не осталось.

Млекопитающих убивали ради ценного меха. А позже сотрудники медицинской и косметологической сферы заинтересовались составом бобровой струи. Мясо животных можно употреблять в пищу, а католики вообще считают его постным. Но только в последние годы ученые узнали опасную информацию о бобрах — они переносят сальмонеллез. С тех пор охота на млекопитающих сократилась.

Отличительные особенности

Сразу замечу, что про прицепы для ПВХ лодок мы уже с вами говорили. Это несколько иная категория транспортных средств, нежели те, которые подойдут для перевозки катера.

Весь мир говорит о русской смекалке. Но порой она лишь идет во вред. Когда возникает вопрос о необходимости доставки плавсредства, моментально появляются различные советчики, которые рекомендуют купить самые простые варианты конструкций, использовать чертежи и сделать все своими руками. И здесь все не так просто. Транспортировка плавсредства на самодельном прицепе имеет ряд подводных камней и сложностей. Если вас интересует этот вопрос более подробно, тогда можете изучить все необходимые нюансы по этой ссылке. Скажу лишь, что собирать такую конструкцию самому сложно, плюс возникнут проблемы с регистрацией и получением разрешения на эксплуатацию.

В теории можно сварить рамочный каркас, и установить пару колес. Причем многие элементы можно найти б у и на Авито. Но лодочные или катерные прицепы имеют свои нюансы и особенности.

Для начала к ним предъявляются повышенные требования в плане фиксации самого судна.

Чтобы лодка уверенно держалась на автоприцепе, ей потребуются определенные помощники. А именно:

Съёмная тонировка на жесткой основе: где купить, установка своими руками

специальные ложементы;
рыма;
стропы;
разного рода фиксаторы;
килевые ролики;
подножка;
лебедка;
опорное колесо;
скобы;
направляющие;
ремни;
и прочие компоненты.

Задача всех этих элементов заключается в том, чтобы прочно удерживать судно, а также правильно распределять нагрузку, выбирать оптимальный центр тяжести и пр.

Не стоит забывать о том, что прицеп подбирается исходя из размеров плавсредства. Ведь существуют катера на 5м, 6м, 7м, 8 метров и даже 10м. Оптимально, чтобы корпус не выступал за пределы транспортного средства (за габаритные фонари) более чем на 30 сантиметров. То есть длина автоприцепа обязана соответствовать длине катера.

Советы при вождении автомобиля с лодочным прицепом

Управление автомобилем с лодочным прицепом требует:

завершение обгона на большей дистанции от опережаемого ТС;
более раннего торможения;
избегания экстренных маневров и спокойного в целом стиля езды;
расчета траектории при крутых поворотах – именно у лодочных прицепов в силу большой базы, колеса не всегда идут по задней колее автомобиля;
движение задним ходом в ограниченном пространстве, предпочтительнее осуществлять с помощником;
подразумевания водителем большей боковой парусности при смене окружающего дорогу рельефа – выезд из плотного леса на открытые ветреные участки может ощутимо качнуть прицеп;
регулярного контроля на остановках крепления груза к платформе, состояния сцепной головки, правильной установки страховочной цепи;
официального водительского стажа не менее двух лет, и реального опыта управления автомобилей с прицепами меньших габаритов.

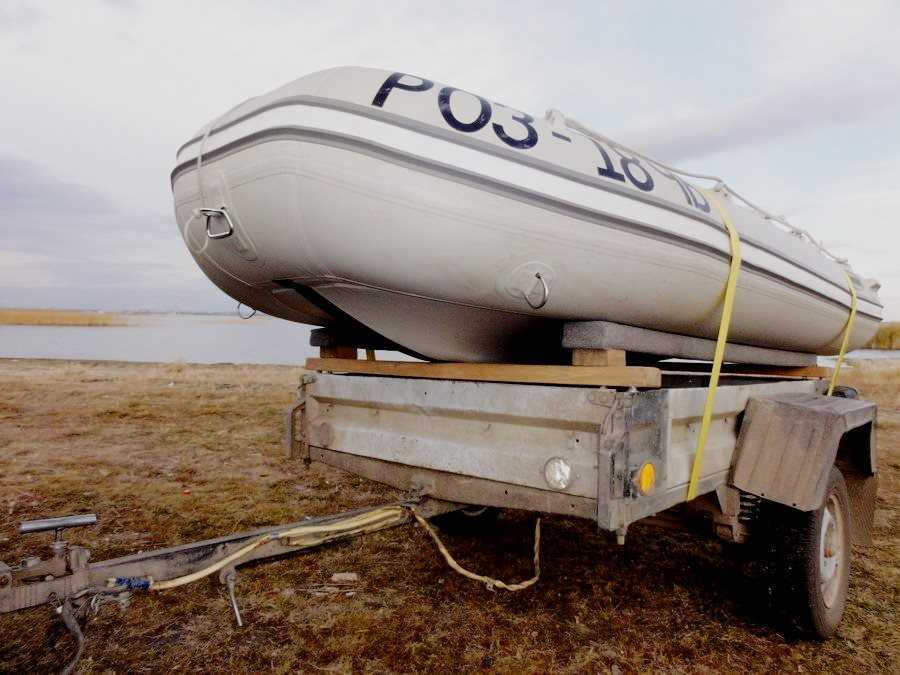

Как переделать обычный прицеп

А теперь рассмотрим переделку (модернизацию) обычного прицепа под телегу для лодки.

Если вы не хотите тратить средства и время, можно всё это значительно сэкономить. Вы можете переделать свой обычный автомобильный прицеп так, чтобы на нём можно было перевозить лодки. Сделать это довольно просто. Понадобятся вам все те же инструменты, что и в прошлой инструкции.

Устанавливаем обычный прицеп на удобное место и начинаем разбирать кузов. Кузов вы можете выбросить либо кому-то отдать – он уже вам не пригодится. По стандартам дышло конструкции не очень большое в длину. Чтобы избежать ударов носа лодки или катера о вашу машину во время передвижения, необходимо будет его удлинить где-то на 1 метр (не забудьте предусмотреть возможность его сборки-разборки).

Следующим шагом будет установка упора под ножку. Возьмите такую же профильную трубу, как в прошлом шаге. Купите вытяжные клепки и приклепайте резину. По отзывам людей, переработавших свой прицеп именно таким образом, данная идея очень удачна.

Чтобы ножки не подбрасывались во время перевозок, используйте обычную стяжную ленту. Закрепите её при помощи болтов или клёпок прямо на балках конструкции. Так вы получите удобный, а главное, прочный крепёж.

Теперь изготовьте или купите готовые ролики. Их следует установить и закрепить так, чтобы они могли спокойно перемещаться по каркасу. Для того чтобы найти точное расположение для них, можете воспользоваться макетом. Как уже упоминалось, макет можно вырезать из ДВП или ДСП, а при помощи его найти нужные углы и расположения.

Не забудьте оборудовать свою тележку дополнительными огнями, дабы не нарушать закон. Некоторые используют для этого старые фары от УАЗа. Если на вашем прицепе уже была хорошая проводка, просто протяните её к новым лампам, а если проводку тоже пришлось заменить — лучше взять более длинный провод, чем вам нужен, ведь лишнюю длину можно всегда убрать про помощи хомутов под корпус прицепа.

Если прошлая проводка была хорошей, и вы не хотите её менять, можно купить обычный кусок провода и припаять к старому. Не рекомендуется использовать метод скручивания – в данной ситуации он будет не очень надёжен.

Если вы хотите переделать свой основной прицеп под лодочную тележку — отнеситесь к этому соответственно. После всех обработок и модернизаций вы больше не сможете пользоваться своим прицепом для повседневных целей. Тщательно проводите замеры лодки и всех комплектующих при покупке.

О том, как сделать прицеп для лодки ПВХ своими руками, смотрите в следующем видео.

Виды прицепов

Прицеп для лодки несколько отличается по конструкции от обычного прицепа для авто. Конструкция первого «заточена» под лодку, в частности для ее надежной и безопасной транспортировки на дальние расстояния.

Классификация лодочных прицепов делится на модели по количеству осей, типу тормозной системы и по конструкционным особенностям. По количеству осей, лодочные прицепы бывают таких видов:

— Одноосные – как правило, они без тормозной системы. Зачастую такая модель прицепа подбирается под конкретную модель лодки, и она имеет существенный недостаток – плохая маневренность на дороге.

— Двухосные – выдерживают тяжеловесные лодки, хорошо подходят для транспортировки плавсредств по бездорожью. Они устойчивы, маневренны на дорогах, можно транспортировать даже катера.

— Трехосные – можно перевозить тяжелые плавсредства длиной больше 9 метров и весом до 9,5 тонн. Такие типы прицепов всегда оснащены тормозной системой, надежны даже при перевозке лодки или катера на большой скорости.

С тормозной системой все просто: лодочный прицеп можно быть с ней или без нее. Одноосные прицепы, чаще всего, без тормозной системы.

По конструкции прицепы бываю двух видов:

— Универсальные – здесь есть рама, специальные подкилевые углубления для удобной перевозки лодки. Модели таких прицепов часто встречаются разборного типа.

— Предназначенные для транспортировки только плоскодонных лодок – здесь нет подкилевого углубления, так что другой тип лодки перевезти безопасно не получится.

Себестоимость изделия

Перед тем, как сделать своими руками прицеп для перевозки лодки или катера, необходимо оценить финансовую выгоду, ради которой приходится отказываться от покупки готового устройства. Обзор рынка показал, что купить готовый прицеп можно за 50-60 тысяч рублей. Есть, конечно, и более дорогие экземпляры, но их учитывать не имеет смысла. Более дешевые прицепы окажутся менее функциональными или менее качественными.

При самостоятельном изготовлении без покупки материалов не обойтись. Но даже если учесть все затраты, то они составят около 15-20 тысяч рублей, что дает экономию почти в 4 раза. Самый дорогой узел – ходовая часть. Но если у мастера в наличии имеются комплектующие, то себестоимость изделия можно снизить до минимума.

Нечеловеческая гидротехника против затоплений

Другая сторона проблемы: бобры на практике помогают многим регионам адаптироваться к серьезным угрозам окружающей среды. Напомним: на планете идет глобальное потепление, отчего количество осадков неизбежно растет и будет расти. Европа от Великобритании до Польши периодически заливается дождями, вызывающими человеческие жертвы и разрушения. В той же калининградской прессе можно встретить целый раздел для новостей под общим названием «Потоп в Калининграде».

Каждую весну, по высокой воде, многие бобры мигрируют к новым местам, часто конфликтуя из-за них с сородичами. В этот период они могут проникать и в города / @УМВД по Калининградской области

Возникает вопрос: почему в исторических хрониках этого региона крайне сложно найти упоминания подобных событий в прошлом? Ответ довольно банален: до запустения и спуска многочисленных бобровых плотин они служили крупным буфером-накопителем для воды. Да, ее уровень не падал летом, но и при сильных затяжных дождях вода накапливалась во множестве водохранилищ и очень редко серьезно выходила из их берегов.

Сейчас этот фактор намного слабее, но если бобров здесь не перебьют, рано или поздно все вернется на круги своя. И опасные наводнения станут куда менее опасны.

Напоследок о прицепах

Поскольку мы говорим про надувную лодку, использовать при ее транспортировке автоприцепы с жесткой подвеской не стоит. Выбирайте более мягкие варианты.

При высокой жесткости подвески на каждой выбоине и ямке прицеп будет скакать, а вместе с ним и ваше ПВХ плавсредство. Ничего хорошего от этого не будет никому из присутствующих.

На этом все. Модернизация бортового прицепа действительно является достойной альтернативой покупки отдельного лодочного транспортного средства. Вы согласны?

Спасибо за прочтение! Пожалуйста,

Стоимость прицепов

Цена на прицепы зависит от габаритов, вида, используемых материалов и производителя. Ориентировочные цены на виды на несколько видов прицепов представлены в таблице:

Модель	Вид	Производитель	Габариты (м)	Грузоподъемность (кг)	Цена (тыс. руб.)
Респо (Respo) V46T	Одноосный без тормозов	Эстония	5х1,6	560	71,4
Респо V59T1	Одноосный с тормозами	Эстония	5,88х2,09	760	159
Респо V64T2	Двухосный с тормозами	Эстония	6,55х2,09	1205	239,85
Респо V91T2	Двухосный с тормозами	Эстония	10,4х2,57	3500	664,1
LAKER STL 300/Smart Trailer 300	Одноосный без тормозов	Россия	4,7х1,99	350	31,9
LAKER ST 750/Smart Trailer 750	Одноосный без тормозов	Россия	5,2х1,99	600	38,9
МЗСА 821121.202	Одноосный с тормозами	Россия	6,1х2,32	975	126
МЗСА 822131.402	Двухосный с тормозами	Россия	7,13х2,36	1300	180

Основная идея переоборудования

Несмотря на то, что кардинальным образом ничего не поменяется в устройстве, немного поработать с ним придется. Если перевозить лодку на обычном прицепе без дополнительных усовершенствований, то материал ПВХ быстро выйдет из строя, да и погрузка будет сопряжена с рядом проблем.

Ложементы под лодку можно выполнить из деревянного бруса, половой доски или металлического профиля. Каждую рейку придется покрыть подходящим материалом, чтобы исключить повреждение ПВХ или резины. В качестве такого материала подойдет подложка под ламинат, утеплитель труб или ковролин.

Универсальное средство для перевозки разных типов плавательных средств своими руками вряд ли получится изготовить, поэтому акцентировать конструкцию необходимо на параметры своей лодки. Ложементы должны обеспечивать максимальное распределение нагрузки, поэтому по длине должны соответствовать размерам лодки.

Как выбрать

Как сделать болотоход своими руками?

На сегодняшний день в России и ближнем зарубежье есть порядка десятка производителей легковых прицепов изготавливающих прицеп для перевозки лодок и катеров. Самыми продаваемыми являются прицепы МЗСА и Курганские прицепы семейства “Водник”.

Прицепы МЗСА имеют простую оцинкованную рамную конструкцию разной длины и имеющую разный тип подвески. О том как выбрать подвеску читайте здесь. Качество сборки очень хорошее, но и цена великовата за скромную конструкцию.

Курганский Водник более практичен. Он также полностью оцинкован, но конструкция выполнена из сложных лонжеронов, не имеющих пустот, в которых остается вода. Конструкция уникальна и не имеет аналогов в России. Эти прицепы имеют самосвальный механизм, позволяющий спуск и поднятие лодки на мелководье. Посмотрите видео.

Watch this video on YouTube

Также из плюсов этих прицепов:

Блиц-советы

Многие рыбаки хранят лодки прямо на прицепах в зимний период. Стоит отметить, что прицепная конструкция от этого не перегружается, а вот для плавучего средства такой отстой идёт на пользу, поверхность сохраняется гораздо лучше.
Прицеп прослужит дольше, если за его механическими узлами своевременно ухаживать. Конструкция нуждается в контрольной балансировке, замене резины при изнашивании старой, смазке соединительных элементов ходовой части.
Ролики на кильблоке должны вращаться свободно. Торможение или заедание может стать причиной повреждения лодки при погрузочно-разгрузочных работах.
Нагрузка на сцепную часть не должна превышать 50-80 кг. В обратном случае осуществлять движение на авто с полным прицепом будет проблематично.
Любой автоприцеп должен проходить регистрацию в Госавтоинспекции, после чего средство приобретает номерной знак. Фиксируется номер сзади на трубу между фарами. По правилам дорожного движения он должен иметь подсветку, поэтому во время сборки трейлера нужно предусмотреть дополнительную проводку.
Если используемые металлические детали поражены коррозийным налётом, то перед покраской его нужно удалить механическим способом или с помощью специальных средств. После этого потребуется обработка антикоррозийным составом и только потом можно приступить к окрашиванию. Оставлять необработанными поражённые участки не стоит, это ускорит распространению ржавчины.

Проверка баланса рамы прицепа

После указанных действий необходимо проверить сбалансированность рамы и перпендикулярность оси в соотношении с центральной балкой прицепа.

Для такого тестирования нужно просто установить колеса, подцепить изделие к автомобилю и попробовать немного проехаться. Если прицеп не увиливает в сторону, значит всё в порядке. После этого необходимо разместить на прицепе лодку и протестировать балансировку.

Фактическая нагрузка на сцепной шар должна колебаться в районе 50-80 кг.

Все параметры прицепа и динамические показатели должны быть корректными, иначе возникает угроза безопасности, да и регистрацию в ГИБДД вы вряд ли получите.

Как переделать обычный прицеп

А теперь рассмотрим переделку (модернизацию) обычного прицепа под телегу для лодки.

О том, как сделать прицеп для лодки ПВХ своими руками, смотрите в следующем видео.

Правила эксплуатации трейлера

Мало правильно определиться с конструкцией. Необходимо еще знать и неукоснительно следовать правилам ее использования. Есть определенные требования:

Приобретенную технику необходимо зарегистрировать в обязательном порядке. Правила учета идентичны с регистрацией автомобиля. Для оформления понадобятся документы, подтверждающие приобретение товара, технический паспорт на изделие, квитанция, подтверждающая оплату госпошлины в установленном размере. На основании предоставленного пакета документов сотрудниками государственного органа выдаются номерные знаки и свидетельство о регистрации.
Для собственников – юридических лиц предусмотрена обязательная страховка приобретения и прохождение его техосмотра.
Наличие прицепа предполагает определенный скоростной режим. Ездить придется медленнее. За пределами населенного пункта максимально допустимый скоростной режим – 70 км/час, на автомагистралях – не более 90 км/час.
Ограничение скорости необходимо для того, чтобы избежать возможных дорожно-транспортных происшествий. Каким бы качественным и дорогим не был прицеп, в процессе движения он неминуемо раскачивается из стороны в сторону. И чем больше скорость, тем значительнее раскачивание.
Если груз выступает за параметры прицепа более, чем на 1 – 2 метра, необходимо вывесить определенный знак или оснастить край груза яркой ветошью. При этом нужно сделать так, чтобы фонари и номерные знаков оставались не закрытыми и хорошо просматривались.

Неразлучники: правильная перевозка лодки на прицепе

Роскошь постоянного места на стоянке в яхт-клубе доступна далеко не всем, поэтому перевозка плавсредства от дома до любимой акватории и обратно – неизбежная процедура для подавляющего большинства российских водномоторников. А раз так, то помимо самой лодки в дело вступает ее неизменный спутник – прицеп.

Нет смысла долго рассуждать о том, чем грозит небрежная установка лодки на прицеп – достаточно взглянуть на приведенные ниже фотографии. Впрочем, даже если обойтись без крайностей, всегда существует вероятность поцарапать днище, повредить баллоны (актуально для ПВХ-лодок) или погнуть борта в процессе движения.

Во избежание аварий и недоразумений в дороге нужно при погрузке придерживаться основного и, по сути, единственного правила – лодка должна лежать всей плоскостью днища на прицепе. Причем в независимости от его типа, будь то трейлер с ложементами (лафетами) или роликами. В первом случае необходимо проследить, чтобы не оставалось зазоров между ложементами и дном; во втором – убедиться, что киль точно вошел между килевыми роликами, а боковые надежно поддерживают борта слева и справа. Для этого еще перед первым выездом, скорее всего, понадобится ручная подгонка и регулировка удерживающих компонентов трейлера под конкретный корпус.

Лодка затаскивается на прицеп при помощи штатной лебедки до тех пор, пока передняя часть плотно не войдет в носовой упор

Здесь важно помнить, что само по себе натяжение от лебедки не гарантирует полной неподвижности, поскольку может удержать плавсредство только от перемещений в направлении вперед-назад. Между тем, любая кочка или резкий маневр значительно повышают вероятность соскальзывания в сторону или подпрыгивания вверх передней части, после чего при торможении сила инерции может понести лодку по направлению к автомобилю

Как правильно выбрать транспортировочную конструкцию

Перевезти людей и конструкцию к месту назначения – задача не из легких. Существуют разные варианты, из которых необходимо выбрать самый надежный и безопасный. Ассортимент продукции настолько велик, что можно потеряться в его многообразии

При выборе приспособления специалисты советуют обращать внимание на такие критерии:

Гибкую настройку. Чтобы плавсредство в целости и сохранности доставить к речке, озеру, морю и другому водному источнику, необходима ее надежная фиксация. Этого можно добиться посредством использования регулируемых крепежных элементов и несущих приспособлений. Самая хорошая модель — та, в которой регулируется высота деталей, угол наклона и расстояние.
Соответствие параметров. Конструкция приобретается под конкретную модель лодки, исходя из ее габаритов. Распределение нагрузки на оси и колеса должно быть идеальным. Желательно выбирать продукцию с небольшим запасом. Например, для посудины длиной в 8 метров желательно выбрать модель, рассчитанную на длину водного транспорта в 8,5 метров.
Оснащение лебедкой. Вес водного транспорта не малый, поэтому могут возникнуть проблемы со снятием его с трейлера и возвращением обратно. Наличие лебедки значительно упрощает задачу, и помогает справиться с работой быстро и легко.
Антикоррозийная защита. Чтобы трейлер служил верой и правдой хозяину долгие годы, необходимо его обезопасить от окисления водой. В этом деле поможет антикоррозийное покрытие.
Светотехника съемного типа. Чтобы спустить лодку на воду, прицеп должен въехать в водоем. Попадание жидкости на светотехнику может привести к ее выходу из строя, без возможности починки. Чтобы избежать контакта с водой, всю светотехнику желательно снять до момента погружения.
Повышенный показатель прочности. Желательно, чтобы детали приспособления прошли обработку с использованием метода горячего цинкования. Это убережет их от повреждения коррозией.
Наличие расширенного функционала. Помимо базовой поставки, ведущие мировые производители предлагают своим почитателям на выбор модифицированные версии улучшенного качества. Заказчик может сам выбрать комплект устанавливаемого оборудования. Дополнительные опции приводят к удорожанию продукции. Например, Если длина прицепа 9 или 10 метров, то не лишним будет его оснастить дополнительным колесом. Большое значение для надежности и практичности приспособления имеют выдвижной кронштейн для задних фонарей, килевые ролики под ложементы, качественные крепежные элементы под чехол, подножка на прицепе.

Специалисты рекомендуют владельцам лодок из поливинилхлорида приобретать специализированные устройства для транспортировки. Специфика заключается в следующем:

Обычные трейлеры универсального вида не оснащаются специальными упорами и креплениями, которые незаменимы для плавсредств из ПВХ.
Для ПВХ-лодок упоры должны быть мягкими, что не всегда присутствует в обычных изделиях.
Производители оснащают специализированные прицепы для резиновых лодок дополнительными полезными функциями, облегчающими процесс транспортировки их к месту назначения. К ним относится гибкий носовой упор регулируемого типа, чтобы появилась возможность подогнать к конструкции крепеж.
