Фаркоп на датсун он-до и ми-до

Крепления багажника на крышу Датсун

Для модели японского бренда подходят разные типы багажников на крышу. В целом они могут быть либо индивидуальными, либо унифицированными. Первый тип производится с ориентировкой на конкретную модель, тогда как второй может подходить для разных авто. Кроме того, при покупке багажного отсека на крышу стоит учитывать наличие или отсутствие на крыше авто водостоков, рейлингов и т. п. девайсов.

Все багажники по способу крепления можно поделить на 4 большие категории:

Фиксация на штатные места – его крепление осуществляется на подготовленные заводом Датсун точки на крыше.
Крепление на гладкую крышу – в этом случае багажник, купленный для Датсун, должен быть оснащен специальными зацепами (киты), посредством которых он цепляется к дверным проемам. Почти всегда подобные девайсы идут в индивидуальной категории, так что выбирать необходимо именно модель для Датсун он-До или ми-До.
Установка за рейлинги – это товары универсального типа, но для их монтажа Датсун должен быть укомплектован рейлингами.
Монтаж на водостоки – при наличии таковых, придется искать багажник с соответствующим крепежом.

Багажник с креплением на гладкую крышу он-До.

Подключение проводов

На рынке представлены розетки из пластика и дюралюминия. Эксперты считают 2-й вариант более надежным, чем 1-й. Резиновый колпак для розетки может не соответствовать размерам отверстий кронштейна. В этом случае могут потребоваться дополнительные работы по подрезанию.

На первом этапе подключения проводки при установке фаркопа на Ладу Гранта необходимо повернуть колодку на 10-15 град. против часовой стрелки и вытащить ее, приподняв усик, фиксирующий колодку. Кончики кабелей, которые вставляются в зажимы, пропаивают. Полученная схема проверяется тестером. Следующий этап предусматривает подключение розетки к кронштейну фаркопа.

На втором этапе провода требуется прочно закрепить, уложив их на дне багажника. На 3-м этапе рекомендуется проверить тестером колодку розетки со всеми световыми сигналами. Затем штекер прицепа подключается. Конструкция готова к эксплуатации.

В противном случае установка фаркопа и подключение его розетки производится с помощью профессионалов в автосервисе.

Тонкости установки фаркопов на Лада Гранта

На Lada Granta Liftback с 2011 по 2016 гг. используется классическая форма крепления глушителя — на кузов. После 2016 года изготовитель зафиксировал держатель глушителя на левый лонжерон. Использование фаркопа в прежней конструкции уже невозможно.

На модели Lada Granta Liftback от 2016 г.в. применяют ТСУ с небольшим вырезом на левом плече крепления. Это необходимо для обхода фиксатора глушителя к верхней части кузова. Несколько необычное предложение сделала компания Лидер-Плюс, изготовив универсальное ТСУ по способу фиксации. Теперь устанавливать фаркопы можно на Лада Гранта разных готов выпуска.

Опытные специалисты СТО, кто уже сталкивался с подобной проблемой, предлагают покупать ТСУ на Лада Гранта от Датсун Он До (МиДо). Очевидно, что речь идет о моделях Гранта после 2016 г.в.

Datsun On-Do 2021 сигнализация, стеклоподъемники и ЦЗ

Друзья, всем привет!

Владелец этого автомобиля обратился ко мне по рекомендации знакомого, который 4 года назад у меня устанавливал противоугонный комплекс на Volvo XC60.

1) На автомобиль была установлена охранная сигнализация StarLine A93can с бесключевым автозапуском, то есть все комплекты ключей остались у владельца и авто безопасно заводится.

2) Оригинальные стеклоподъемники на передние двери. Ни в коем случае не ставьте сделанные для данного авто реечные механизмы, да, их удобно устанавливать и там идет сразу полный комплект с проводами. Рекомендую помучаться и найти провода отдельно и подъемники оригинальные тросиковые, что даст вам высокое качество и долгую работоспособность. Я ошибочно заказал не те, они на фото, потом в процессе работы пришлось покупать другие.

Электростеклоподъемники

Заглушки в двери

3) Модуль управления стеклоподъемниками. Важный элемент, которым пренебрегают. Они безопасно управляют стеклами, например если заклинит кнопка и будет тянуть стекло когда оно уже уперлось до упора то могут быть серьезные последствия, в моем же исполнении блок спасает от подобного. Дополнительно получаем автоматическое управление в одно касание, очень удобно.

4) Комплект проводов с блоком кнопок

Кнопки и провода

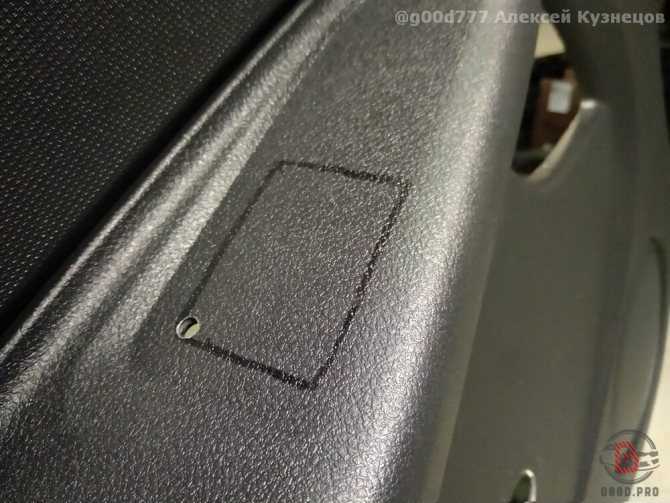

Вод.дверь-разметка под кнопки

Пасс.дверь-разметка под кнопки

5) Моторы в двери

Обратите внимание на сами моторы, это оригинал Saturn, работать будут весь срок службы авто. Я их покупал для определенных целей, давно и за дорого, не пригодились

Силовые реле для управления активаторами установил лучшие. Это фирменные герметичные реле с медной контактной группой.

6) Привод открытия багажника. Туда был установлен мотор помощнее. Была реализована хитрая схема открытия, чтобы сохранить работоспособность ключа. В противном случае просто отключают личинку замка и ставят привод, но это не наш метод

Базовые сведения об автомобиле

Приступая к установке сигналки, нужно точно представлять себе, где и что в автомобиле находится, и что вы будете подключать. Рассмотрим схему подключения центрального замка ВАЗ:

Управляющий модуль находится под «торпедо» слева, а в его разъеме, закрепленном на корпусе, присутствуют шесть проводов:

При установке сигнализации «синий» и «коричневый» шнуры разрывают, чтобы получить следующую схему:

Распайка 6-контактного разъема, закрепленного на основном модуле Starline A91, приводится дальше. Внимательно изучите принцип работы схемы: концевик здесь находится в положении «закрыто».

Перед тем, как подключать сигнализацию к БУБД, убедитесь в том, что в двери водителя установлен стандартный 5-проводной актуатор, а не тумблер. Установить актуатор своими руками, проведя два шнура к двигателю, вряд ли кто-то сможет за 5 минут. В общем, от подключения сигналки к ЦЗ иногда лучше отказаться.

Возьмем на себя смелость открыть фирменный секрет ВАЗ:

Если вы видите «белый» управляющий провод, подключенным к клемме «7», он отвечает за отпирание (в противовес «коричневому»);
Если клеммы «5» и «7» не используются, с клеммой «8» будет соединен «коричневый» шнур, и за отпирание тогда отвечает он.

Запирающие контакты – это клеммы 5-6. Две крайние клеммы отвечают за отпирание. Что верно не только для модели 2114, но и вообще для блоков БУБД «девятого» семейства.

В инструкциях к сигналкам обычно не сказано, что перед выполнением установки нужно будет купить дополнительные детали. К ним относятся:

Диоды 1N4001 (2-3 шт.) – рассчитаны на силу тока до одного Ампера;
1N5401 (1 шт.) – трехамперный диод;
Для установки любой автосигнализации, не имеющей раздельных выходов на поворотники, надо приобретать два силовых диода (4-5 Ампер).

Последнее, как вы догадываетесь, не относится к системе Starline A91. И это – большая удача.

Устанавливая любую систему Старлайн, на детали обычно тратят меньше 100 рублей.

Прицепы для автомобилей LADA с оптимальными характеристиками

Для модельного ряда LADA мы предлагаем прицепы, оптимальные по полной массе и достаточно вместительные для решения практически любых вопросов перевозок.

Например, в качестве прицепа для LADA Largus отлично подойдет модель , полная масса которой составляет 500 кг при грузоподъемности в 400. Такое соотношение дает вам большие возможности при габаритах прицепа всего в 2,4 м по длине и 1,23 м по ширине, которые позволят использовать его даже в условиях узкой дороги.

Вы всегда можете получить консультацию по подбору прицепа для LADA Kalina, Granta, Largus или другой модели по телефону . Мы подбираем длину легкового прицепа и другие параметры исходя из возможностей и спецификации вашего авто, что позволяет не переплачивать за ненужные опции или лишний вес.

Читать дальше: Ультразвуковая ванна для мойки деталей

Производственное предприятие ООО Торговый дом «СаранскСпецТехника» г. Саранск, ул. Строительная, д. 11, этаж 2

Не за горами весна и начало дачного сезона (огород, стройка, и все такое). Моя интуиция говорит мне что дел будет море и много мини-грузоперевозок.

У тестя есть прицеп, двуостный. Выглядит как будто он достаточно массивен и возможно тяжел, но это предположительно. Скоро поеду и погляжу его детальней.

Так вот, у меня назрела мысль поставить на Гранту фаркоп, и потом прицеп на него. На крайняк дргуой прицеп буду искать.

Хотелось бы узнать про установку фаркопа, как Гранта тянет груз, есть ли там какие то подводные камни или что то такое.

Я, по честному говоря, с прицепом не ездил ни разу в жизни (ездил на Камазе полуприцепе лет так 12 назад, но у меня тогда даже прав не было, и давно было))), поэтому опыт в этом ноль.

Друг сказал, что самому форкоп сделать это плевое дело, говорит что сварочный аппарат да дрель… Не знаю насколько это правда, все таки фаркоп держит нагрузку. да и сам шарик не просто будет выточить, хотя может быть и продаются, надо будет поглядеть.

Ах, да. еще мысль была багажник поставить на крышу. но не хочу сверлить ниче, а как нить так без дырок и что бы кг 40 выдеживал (было бы хорошее подспорье, для первоза длинномерных грузиков).

Ну вот как так хочу к дачному сезону подготовитсья, если есть какин нить советы идеи, буду рад прочитать!

Всем удачи, тройной зарплаты в этом месяце и что бы наша хоккейная команда выиграла олимпийское золото! буду болеть, завтра с амеркосами!)

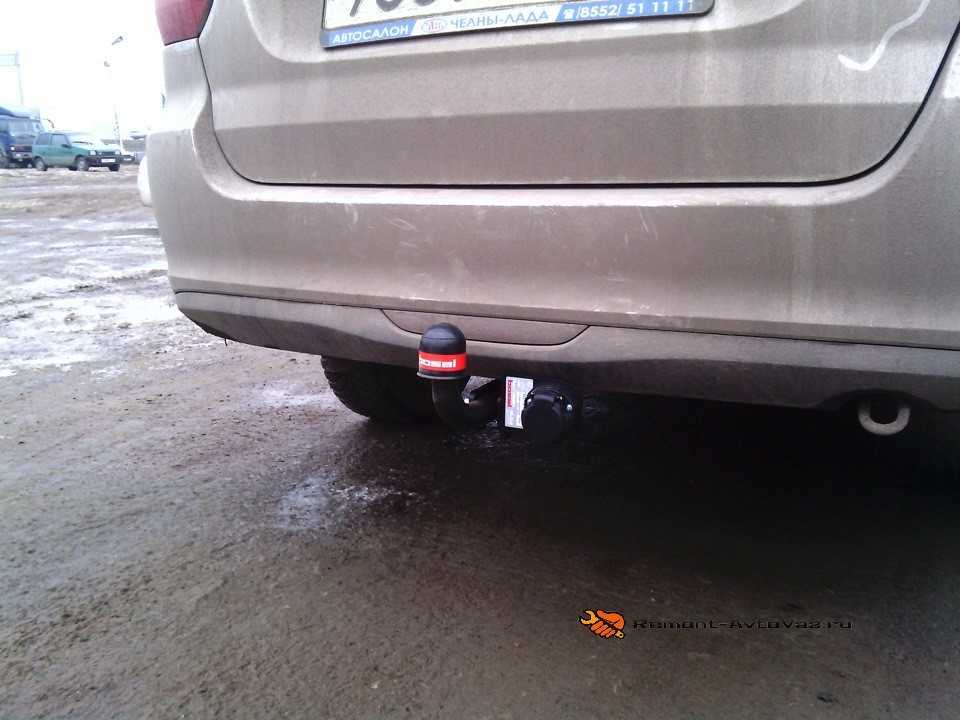

Штатное место установки ТСУ — под задним бампером. При использовании стокового бампера ТСУ устанавливается без проведения дополнительных монтажных работ. В случае наличия предустановленного кастомного варианта — потребуется ряд слесарным работ по вырезке проема для вывода съемного шара.

Подключение проводов

Перевозка тяжёлых или крупногабаритных грузов на автомобиле невозможна – его багажник ограничен в объёме. Для этого используются прицепы, цепляемые за фаркопы. В этом обзоре мы рассмотрим, как установить фаркоп на Гранту. В этом нет ничего сложного – грубо говоря, для этого нужно вкрутить лишь несколько болтов и выполнить электрические подключения.

В каких случаях установка запрещена

Правомерность эксплуатации легкового автомобиля, оснащенного фаркопом, регулируется сотрудниками Государственной Инспекции Безопасности Дорожного Движения. Если дополнительное оборудование установлено на машине не по правилам, или несет потенциальную угрозу жизни и здоровью участников дорожного движения, то, накладывается запрет на езду, на таком автомобиле. В соответствии с ПДД, машину с прицепным оборудованием нельзя использовать если:

Монтаж выполнен не по правилам, было допущено серьезное вмешательство в конструкцию авто. При установке тяговых устройств, не предусмотренным производителем транспортного средства, деталь соединяют с кузовом авто с помощью сварки или саморезов, отверстия под которые делают самостоятельно. Однако это запрещено правилами дорожного движения.
Прицепное приспособление сильно выпирает за пределы бампера. Это создает угрозу для сзади едущих машин, при столкновении, позади идущий транспорт получит гораздо больший урон.
Неприспособленность машины к буксировке прицепов или трейлеров. Каждый автомобиль имеет максимальную грузоподъемность, на некоторых моделях, производители не предусматривают использование трейлеров или прицепов. Установка фаркопа, и его использование по назначению, может уменьшить срок эксплуатации авто, и привести к возникновению чрезвычайных аварийных ситуаций.
Отсутствие нужных документов. При условии, что монтаж и тип прицепного оборудования, соответствует правилам, нужно обзавестись соответствующими документами, и поставить изменения в конструкции на учет. В противном случае такой тюнинг будет считаться незаконным.

Основные трудности самостоятельной установки

Подытоживая вышесказанное, установка фаркопа своими руками имеет следующие недостатки: • даже при наличии штатных отверстий сложно найти ТСУ – законным требованиям в лучшем случае отвечает пару моделей; • сложно выбрать подходящее устройство – мастер знает статистику поломок, характерные трудности эксплуатации и прочие неизвестные автолюбителям нюансы; • проблемно разобраться в брендах – далеко не вся сертифицированная продукция от известных компаний действительно стоит заявленной суммы; • не стоит рассчитывать на оригинальное оборудование под заказ – подобные модели монтировать нужно с особой осторожностью; • есть риск ускорить необходимость капитального ремонта машины – сверление рамы обозначает, что металл остается без защиты от влажности. Остались вопросы по фаркопам? Задайте их нам!

Остались вопросы по фаркопам? Задайте их нам!

Это интересно: 3 полезные функции в авто, о которых знает не каждый водитель: рассказываем главное

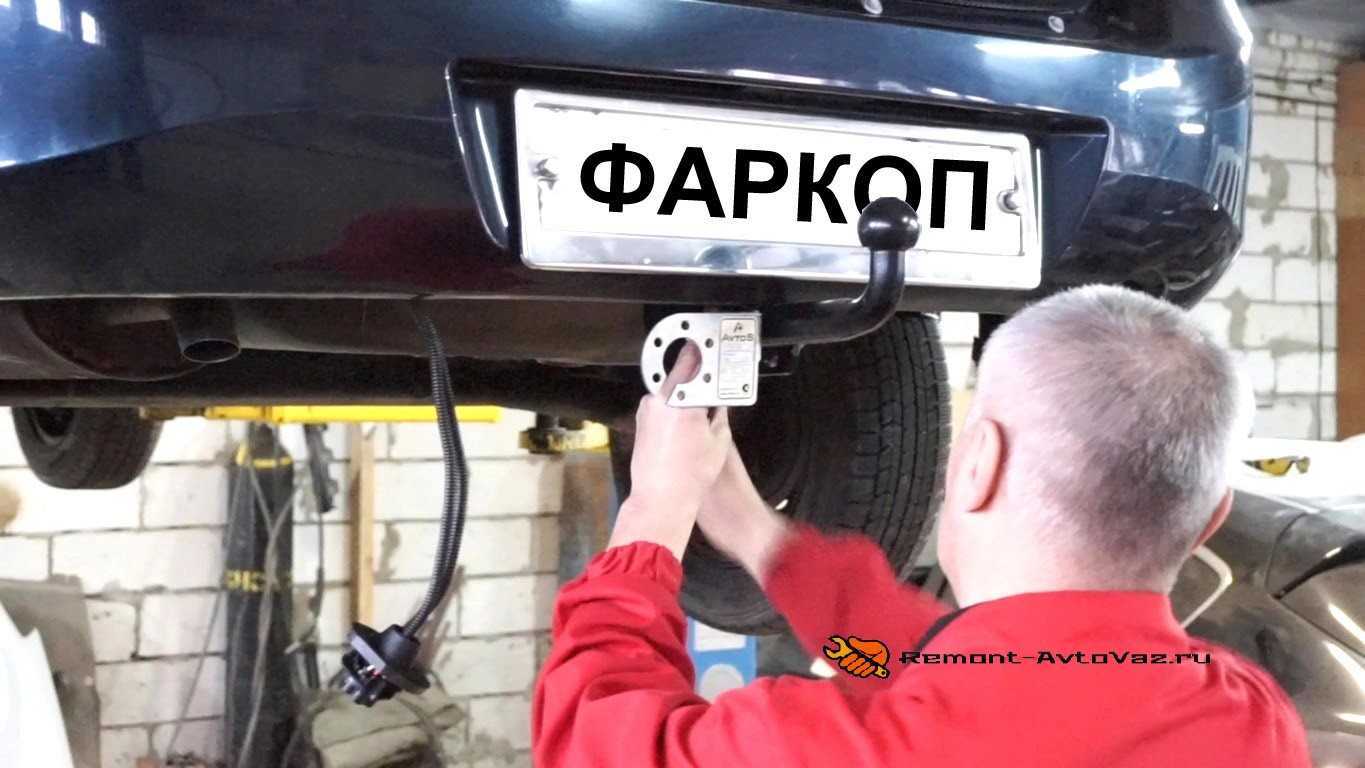

Установка фаркопа на Datsun on-Do своими руками

1. Снимите заглушки с лонжеронов боковых полок, если таковые имеются. 2. Прикрепите ТСУ, предварительно освободив нижнюю часть автомобиля, но не затягивайте крепёж. 3. Присоедините ТСУ к лонжеронам с двух сторон, начиная с правой, затягивая болтами

Обратите внимание, если имеется проём или щель – в этом случае стоит установить дополнительную прокладочную пластинку. 4

Закрепите шар сцепления. 5. Смажьте детали перед окончательной затяжкой. 6. Плотно закрепите. 7. Затяните все гайки. 8. Установите заглушки на прежнее место.

Пошаговые этапы установки вы можете прочитать в прилагающейся инструкции.

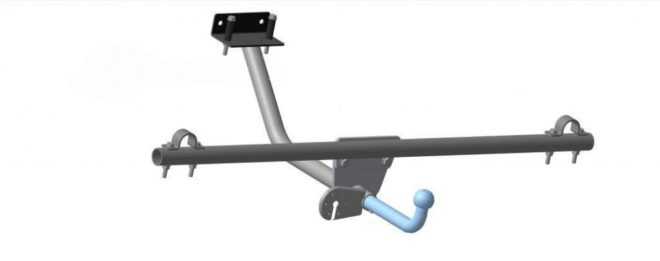

На рисунке изображён фаркоп от фирмы «ТРЕЙЛЕР».

Источник

Тонкости установки фаркопов на Лада Гранта

Немного об автомобиле

Вопреки распространенному мнению, бренд Датсун является вовсе не китайским, а японским.

Модель On Do продается под японским брендом Datsun, который еще с 1934 года принадлежит компании Nissan. Фактически это дочерняя компания, основной задачей которой является реализация автомобилей бюджетного сегмента. Как самостоятельная марка Датсун возродилась только в 2012 году.

Он До является бюджетным переднеприводным автомобилем. Его главная особенность заключается в том, что модель построена на базе отечественной Лады Гранты . А у последней, как известно, используется платформа Гамма. Это ВАЗ 2108.

К серийному производству приступили еще в 2014 году на мощностях завода АвтоВАЗ.

Что нужно знать, перед тем как купить фаркоп на Lada Granta?

Шар фаркопа не всегда должен быть установлен на автомобиле, его можно снимать при необходимости.

Для вашего авто подойдут несколько типов шаров:

Условно съёмный – крепится на 2-х болтах, устанавливается или демонтируется гаечным ключом;
Американская вставка под квадрат 50х50, быстро устанавливается и снимается, фиксируется шплинтом;
Несъемный вварной шар.

Все ТСУ сертифицированы, покрашены порошковой краской.

Бампер для крепления снимать не нужно, при необходимости требуется подрезка нижней юбки. Установка идет в штатные места крепления усилителя. При необходимости нужно будет их рассверлить для усиления конструкции втулками.

Владельцы Lada предпочитают прицепные устройства от Лидер Плюс. Также, популярен производитель Автос.

Обратите внимание, что при подключении электрики потребуется блок согласования Smart Connect. Он подключается к проводке машины и оптимизирует работу электрической системы

Исключает перегрев проводов идущих к штатной оптике автомобиля.

В отличии от обычного электрокомплекта, при подключении Smart Connect с проводов задних фонарей снимается только сигнал, а сам модуль и прицеп питаются от аккумулятора через силовой кабель. При коротком замыкании, погружении в воду светотехники прицепного оборудования, заменить надо будет только предохранитель, находящийся в легкодоступном месте.

Если вас интересует оригинальное оборудование, рекомендованное заводом изготовителем Lada, то обратите внимание на штатную проводку. Она устанавливается в штатные разъемы, в большинстве случаев не требует резки/пайки, и при необходимости активируется через диагностический разъем

У каждого прицепного есть два важных параметра переносимых нагрузок:

Тяговая, или горизонтальная нагрузка. Имеет значение для грузов, перевозимых за автомобилем, например: прицеп, лодка. Если будете возить что-то тяжелое — подберите ТСУ помощнее.
Вертикальная. Определяет, какой вес допустим при давлении на шар сверху. Критично, если будете перевозить велосипед, мотоцикл и прочие грузы, которые крепятся вертикально.

Прицепные устройства на Lada Granta выдерживают тяговую нагрузку 900-1250кг и вертикальную 50-75кг. Учтите это при подборе, исходя из того, что придется транспортировать.

Подготовительные работы

Для установки изделия на автомобиль необходимо знать имеет ли ваше транспортное средство технические отверстия для крепежных болтов. Владельцам Лады Гранты и Калины (версии седан) в этом плане повезло гораздо больше, нежели другим представителям модельного ряда ВАЗ. Автопроизводитель заранее предусмотрел штатные крепления, которые расположены на задних лонжеронах (4 шт), и непосредственно за задним бампером (2 шт).

Схема для самостоятельной установки сигнализации StarLine A91 Dialog на автомобиль Datsun mi-DO.

Концевики:

В пороге водителя Концевики дверей Datsun mi-DO, Белый/Черный — Багажник, Белый — задние двери, Коричневый/Зеленый — водительская дверь

Водительская дверь: Коричневый/Зеленый

Задние двери: Белый

Багажник: Белый/Черный

В пороге правой передней двери

В правом пороге коричневый/зеленый концевик передней правой двери

В пороге правой передней двери: Коричневый/Зеленый

Концевик капота можно использовать штатный:

Штатная кнопка капота Dutsun mi-DO, можно подключиться к ней.

Водительская дверь: Коричневый

Отпирание — подать минус

Запирание — разрыв провода

Отпирание багажника:

На кнопке открывания багажника — Красный/Белый подать минус.

ВНИМАНИЕ: В зависимости от комплектации, на некоторых надо подавать + сигнал проверяйте обязательно!

Сигнал тахометра:

Можно взять на катушке зажигания (крайние провода), так же присутствует на разъеме электро-усилителя руля (но туда не всегда удобно подбираться)

В рулевой колонке у замка зажигания:

+12в — Коричневый

Зажигание — Синий/Черный

Стартер — Красный

Сирену сигнализации можно разместить у бачка омывателя под болт:

Ну а дальше проверить работоспособность системы настроить датчик удара и запрограмировать сигнализацию как вам больше нравится

Виды

Перед тем, как монтировать фаркоп на Ниву 2121, и прочие модификации Lada 4×4, следует ознакомиться с видами ТСУ:

Съемный.

Тяговое сцепное устройство крепится на двух или более болтах. В случае необходимости, деталь может быть полностью демонтирована. Походит для установки на ВАЗ 21213 и другие модели.

Несъемный.

Данный вариант фаркопа достаточно трудно демонтировать, так как он закреплен на специальных площадках, с помощью крупных болтов (также часто деталь «наглухо» приваривают к крепежному механизму). Может быть установлен на моделях 2121, 21213 и других Нивах.

Быстросъемный.

Крюк, сцепной шар ТСУ легко снять. Эти Комплектующие хранят отдельно от остальной конструкции фаркопа, и используют при необходимости. Фиксирующая муфта, слегка выходит за границы заднего бампера автомобиля. Деталь устанавливается на многие модели Нивы. К примеру, автомобиль ВАЗ 21214 со съемным шаром ТСУ особенно популярен среди автолюбителей.

Быстросъемный, оснащенный вертикальным креплением.

В данной конструкции, крюк вынимается вниз. После демонтажа крепления не видно, так как оно отклоняется под днище автомобиля. Такой фаркоп устанавливается на ВАЗ 2131 и другие модели Lada 4×4.

При выборе фаркопа, следует обратить внимание на цифры, указанные на детали. Они обозначают максимальную тягловую нагрузку, и являются подтверждением оригинальности изделия
