Подогрев сидений своими руками: модели, конструкции и варианты установки системы подогрева (85 фото и видео)

Встраиваемые комплекты и как выбрать такой подогрев сидений для своего авто?

Стационарные нагревательные комплекты монтируются в пространство между обшивкой и поролоновой подушкой кресла. При их изготовлении применяются маты, изготовленные по тем же технологиям, что и для аналогов наружного применения: углеволоконное полотно или армированные провода. Особенности этих нагревательных элементов выражаются следующими свойствами:

• Продукция на основе нихромовой спирали в оболочке из ПВХ, продольных или поперечных нитей из металла реализуется по доступной цене. Однако такие полотна могут иметь определенные ограничения при монтаже – их приходится подгонять, чтобы в некоторых конструкциях кресел элемент не пересекался с арматурой. Хотя эти проблемы можно решить при помощи двухстороннего скотча.
• Маты с использованием углеволокна или тепловолокна в плане установки не имеют ограничений – их можно прорезать в нужном месте для крепления фурнитуры и разместить на плоскости. Стоимость таких моделей довольно высока, но их надежность сполна компенсирует этот недостаток.

Для тех, кто еще неуверен, как правильно выбрать встраиваемый комплект подогрева сидений для авто, важно обратить внимание на варианты режимов управления прибором. Они бывают двух типов:

1. Традиционные переключатели.
2. С электронным управлением.

Первый вариант без электроники способен работать только в двух режимах – «включено» и «выключено», управление полностью ручное. Переключатели с электронным блоком имеют несколько режимов обогрева и способны самостоятельно отключиться через полчаса непрерывной работы. В комплекте желательно наличие термодатчика, который готов отключить систему в целях предотвращения перегрева. Присутствие склеивающего материала на полотне значительно облегчает монтаж, поэтому весьма приветствуется.

Таким образом, можно сформулировать основные преимущества стационарного обогрева сидений автомобиля:

• возможность скрытого монтажа компонентов системы и проводов подключения;
• подключение питания непосредственно к бортовой сети автомобиля, гнездо подключения прикуривателя остается свободным;
• возможность оборудования не только передних посадочных мест, но и заднего дивана;
• после монтажа интерьер салона остается в изначальном состоянии.

К недостаткам можно отнести некоторые сложности с установкой оборудования и его подключением. Однако с этот вопрос носит избирательный характер. После изучения технологии монтажного процесса обогревателей встраиваемого типа, тем более что практически все изделия комплектуются подробной инструкцией установки, инсталляция своими силами станет доступна даже начинающим автолюбителям. Единственно, по сравнению с подогревом автомобильных сидений от прикуривателя, придется потратить определенное количество времени. Как показывает практика, это где-то 3-4 часа работы на одно кресло.

Популярные модели встраиваемого типа

• Waeco MagicComfort MSH-300 – оснащен углеродистым элементом, электронным блоком управления и тремя режимами. В комплекте идут монтажные провода, датчики и компактные кнопки.
• Емеля УК2 – нагревательное полотно с проволочным нагревателем, уложенным «змейкой», блоки управления поворотного типа на 8 режимов нагрева, защита от КЗ и искрения.
• Емеля УК – бюджетный вариант с двухпозиционной кнопкой управления и термодатчиком.
• Трон – в основе использовано запатентованное ООО «Термософт» тепловолокно c 5-летней гарантией, тканевый каркас уже оснащен клеевым слоем, что упрощает монтаж.

Самый быстрый способ обогрева сидений: обогревающая накидка

Самым дешевым и наименее трудоемким способом обогрева сидений является накидка с этой самой функцией. Ее можно найти как онлайн:

так и в специализированных магазинах, где есть много подобных товаров в различных вариантах для различных моделей автомобилей с разными сиденьями. Накидка устанавливается в считанные секунды и, как правило, питается от 12-вольтовой розетки «прикуривателя». Для монтажа не требуется никаких специальных знаний или навыков. Распрямите накидку на сиденье, закрепите ее при помощи лямок согласно инструкции.

Единственное, за чем при этом следует следить, так это чтобы накладки подходили к вашему автокреслу, хорошо закреплялись и, по возможности, не скользили. Далее включаете штекер в «прикуриватель» – и нагревательный элемент начинает творить свою магию, вытаскиваете штекер из 12-вольтовой розетки – и подушка перестает греть:

Как сделать подогрев сидений ваз 2110 без обращения в сто

обогрев сидения «емеля 2» плюсы и минусы Видео взято с YouTube-канала MrCAHEK87

Бывают, конечно, и более «навороченные» варианты обогревающих чехлов, с многофазными регуляторами, красивым внешним видом и даже функциями массажа и охлаждения… Но они все равно не будут такими же удобными, как сиденья со встроенным подогревом, охлаждением и массажем, ломаться будут чаще, а стоят эти накладки с мультифункционалом ничуть не дешево: 5-9 тыс. стандартно, в отличие от тех же чехлов с одной-единственной функцией подогрева, которые можно купить за 1.000-2.500 рублей.

Внимание: накладка сиденья не должна перекрывать боковые подушки безопасности

Ремонт

Перед тем как приступить к ремонту подогрева сидений, вы должны знать о тех причинах, которые могут вызвать данную неисправность. В общем, причин, вызывающих перегорание подогрева может быть всего три:

• неисправный предохранитель;
• обрыв нагревательной ленты внутри конструкции;
• пульт управления или переключатель, размещающийся на сиденье.

К сожалению, в некоторых моделях автомобилей подогрев сидений делается крайне ненадёжным. Обычно это касается бюджетных машин – достаточно «наступить» коленкой на сиденье и происходит обрыв. Само собой, дорогие автомобили вроде «ягуара» или «лексуса» лишены подобных дефектов, а вот малобюджетные «ситроены» и «рено» часто имеют ненадёжные ленты подогрева.

Проверяем предохранители

От того, как работает бортовая сеть автомобиля зависит нормальное функционирование подогрева сидений. Поэтому перед тем, как провести диагностику самого устройства, нужно проверить предохранитель.

Внимание! Об исправности предохранителя можно судить по светящимся лампочкам выключателя. Стандартный F33 имеет номинал в 15 ампер

Данное устройство крепится в блоке, который в большинстве случаев устанавливается в нижней части панели там, где место водителя. Если лампочки не работают, вам нужно будет осуществить замену

Стандартный F33 имеет номинал в 15 ампер. Данное устройство крепится в блоке, который в большинстве случаев устанавливается в нижней части панели там, где место водителя. Если лампочки не работают, вам нужно будет осуществить замену.

С чего нужно начать восстановительные работы

Итак, будьте готовы к тому, что кресло придётся выставлять из машины и разбирать. Безусловно, есть случаи, когда можно решить всё без полной разборки, но, если, к примеру, из строя вышел кабель – без этой процедуры не обойтись.

Ремонт подогрева сидений, который не работает, мы проведем на примере автомобиля Citroën C4 Picasso.

Чтобы проверить переключатель его нужно демонтировать. Теоретически это можно сделать, не снимая кресло. Но практически подобное редко удаётся реализовать. Всё дело в том, что подход к переключателю во многих моделях крайне затруднён. Поэтому извлекая данную запчасть прямо в салоне, вы рискуете повредить обшивку и само устройство.

Чтобы снять переключатель подогрева сидений, который не работает, для начала демонтируйте разъём. В большинстве моделей автомобилей достаточно немного покачнуть элемент и потянуть вниз. Но будьте внимательны, некоторые автомобильные бренды устанавливают уникальные типы креплений.

Чтобы отжать стопоры нужно залезть внутрь обшивки отвёрткой. Потом приложите некоторые усилия, чтобы деталь вышла наружу. Здесь будет три контакта. Вам необходимо замерить сопротивление на двух боковых. Средний контакт отвечает за лампочку.

Внимание! Переключатель состоит из платы и контактов. Также в конструкции имеется бегунок. Именно он замыкает контакты посредством резисторов.

Именно он замыкает контакты посредством резисторов.

Если сопротивление одинаково при всех положениях регулирующего колёсика, проверьте контакты. Возможно, на них попала смазка. В таком случае почистите их, и всё должно нормально заработать.

Проверяем целостность нагревающей ленты

Очень часто причина, по которой не работает подогрев водительского сидения, связана с обрывом нагревательного элемента. Проверить работоспособность данной части конструкции можно не снимая кресла, но для этого понадобятся тонкие и умелые пальцы, сам алгоритм состоит из таких этапов:

1. Максимально наклоните спинку.
2. В образовавшуюся щель между спинкой и сиденьем нужно просунуть руку.
3. Попробуйте на ощупь отыскать в спинке крепёж обивки. Обычно они находятся слева и справа от центра и ещё один внизу.
4. Снимите крепёж обивки спинки.

После того как вы выполните эти нехитрые манипуляции вам нужно будет снять два разъёма для подогрева сидений, который не работает. При желании можно вытащить все три. Только предварительно отожмите защёлки. Для этого достаточно потянуть вниз.

Вытащите разъёмы и проверьте их. В данном контексте сила самого сопротивления не так важна. Достаточно, чтобы оно просто было. В процессе тестирования вам нужно будет проверить следующие контакты:

• два контакта на спинку;
• четыре на подушку;
• два крайних и два средних.

После того как вами будет обнаружено место, где произошёл обрыв, вы сможете осуществить ремонт подогрева, который не работает.

Как сделать самостоятельно встраиваемый подогрев задних сидений на автомобиле?

Данная опция встречается довольно редко на машинах бюджетного класса. Для некоторых автомобилистов она не представляет интереса, но для тех, у кого большая семья теплый задний диван не будет лишним. Технология установки и подключения оборудования идентична вышеописанной.

Чтобы реализовать подогрев задних сидений встраиваемый понадобятся два нагревательных комплекта. Несмотря на то, что процесс монтажа выполняется по аналогии с передними креслами, стоит вкратце рассмотреть основные переходы:

• выбрать место под установку кнопок управления;
• снять обшивку со спинки, необязательно это делать полностью – достаточно освободить только переднюю и боковые части;
• зафиксировать нагревательные маты и вывести провода;
• снять обшивку с дивана по тому же принципу;
• закрепить датчики и нагревательное полотно, вывести питающие провода;
• уложить провода в тоннеле между креслами под покрытием;
• установить кнопки и выполнить подключение по схеме.

В качестве «массы» некоторые автолюбители рекомендуют использовать крепление ремней безопасности, контакт получается вполне надежный. Кнопки включения каждый размещает по своему усмотрению. Например, это может быть тыльная часть переднего подлокотника или же двери. Такой вариант позволяет пассажирам регулировать температуру по своему усмотрению.

#1 Олег03

черный пиарщик клана

• Пользователи
• 13 880 сообщений
• Пол: Мужчина
• Город: Улан-Удэ
• бензин автомат
• Имя:Олег

Известно, что штатный «попогрей» нещадно жарит наши булки ) , соответственно хотелось бы какой-то автоматики нарыл регулятор https://www.apel.ru/auto/ros/

Стоит 150руб. + очень простое подключение! выдержка: Описание работы прибора При включении обогрева сидений, регулятор производит плавную подачу мощности для прогрева термоэлемента и исключения броска тока, что повышает срок службы обогревателя и защищает от подгорания контактов реле. В течение первых 6 минут работы регулятор подает полную мощность на нагревательный элемент, обеспечивая быстрый прогрев сидений. Затем мощность понижается до 20% для исключения неприятного перегрева сидений. Через полчаса работы регулятор полностью отключает нагревательный элемент. В случае, если 6 минут не хватило для прогрева сидений нужно выключить и повторно включить обогрев. Установка регулятора производится в разрыв цепи питания нагревательного элемента в любом месте. Один из вариантов указан на схеме. При включении необходимо соблюдать полярность. При правильном включении, во время работы, на торце обогревателя загорается светодиод. При неправильном включении светодиод не горит, регулятор всегда включен на полную мощность и сильно перегревается. В последнем случае регулятор может выйти из строя через несколько минут эксплуатации.

черный пиарщик клана

Пользователи
13 880 сообщений

• Пол: Мужчина
• Город: Улан-Удэ
• бензин автомат
• Имя:Олег

Пользователи
1 524 сообщений

черный пиарщик клана

Пользователи
13 880 сообщений

• Пол: Мужчина
• Город: Улан-Удэ
• бензин автомат
• Имя:Олег

Пользователи
69 сообщений

Подогрев сидений своими руками: инструкция.

1. Для начала из проволоки необходимо изготовить 4 спирали: удобнее всего это делать с помощью деревянного бруса и двух вбитых в него гвоздей (без шляпок, их следует откусить) на расстоянии 4 см друг от друга – просто наматывайте проволоку на гвозди восьмеркой, формируя спирали.

1. Найдите кусок ткани, желательно, джинсовой, соответствующий необходимому для обогрева сидения вашего авто размеру (приблизительно 30 на 30 см). С помощью швейной машинки пристрочите параллельно друг к другу 4 ряда спиралей к выбранному тканевому лоскуту. Спирали соедините проводами. Мощность такого нагревателя достигает 40Вт. Подключите получившуюся конструкцию через реле к источнику питания (прикуривателю).

К сожалению, данный вид подогрева сидения, независимо от того, самодельное оно или куплено в специальном магазине, имеет ряд достаточно весомых недостатков.

• Существует риск получения ожога, ведь никто не дает 100% гарантию, что какой-нибудь из проводов не выйдет из строя, воспламенившись прямо под его согревшимся обладателем.
• Подобные чехлы зачастую характеризуются неравномерным либо скачкообразным нагревом.
• Данный нагревательный элемент подключается к источнику питания через гнездо прикуривателя. Однако в настоящее время данный разъем многие водители используют для подключения навигатора, видеорегистратора и т.п., и разветвитель в данной ситуации не сможет стать выходом из ситуации, ведь подогрев сидений требует немалого потребления тока, что несоразмерно сразу с несколькими включениями в сеть, поэтому водителю либо его пассажирам придется выбирать, что важнее в данный момент: согреться либо ехать по указаниям навигатора, например.
• Еще один момент: рассмотренный вариант обогрева весьма неудобен в использовании из-за наличия в его конструкции мешающих водителю проводов, а пассажиры с задних сидений и вовсе не имеют возможность согреться таким способом, если вы, конечно, не удлините провода, ведущие к реле.

Исходя из описанных недостатков вышеописанного способа обогрева, рассмотрим встраиваемый вариант отопительных элементов. Многих автовладельцев такое решение вопроса может вполне оправданно испугать, ведь, помимо сбора самой конструкции, перед водителем стоит непростая задача в ее установке. Однако, такой вариант решит многие ваши проблемы одним махом (провода спрятаны, интерьер салона не изменен, гнездо прикуривателя останется свободным, т.к. все элементы подключаются напрямую к проводке авто), предоставив возможность согреться в зимние морозы не только водителю и пассажиру, сидящему на переднем сидении, но и «гостям» с заднего дивана.

Подогрев сидений: польза или вред?

С момента своего появления подогрев сидений вызывает множество споров. С одной стороны, полезность этой опции недооценить трудно: сесть зимой на холодное кожаное сидение так же «полезно» и «приятно», как, скажем, на каменный парапет. Как минимум, банальная простуда, а, как максимум, заболевания почек и репродуктивной системы гарантированы. Чтобы сохранить здоровье водителя и пассажиров устанавливается подогрев сидений. Кстати, многие европейские и американские страховые компании при выдаче медицинского полиса вводят повышающие коэффициенты для тех клиентов, в автомобилях которых нет этой опции, так как у них вероятность простудиться или заработать хронические заболевания, выше.

Однако медики говорят, что подогрев сидений может оказать и отрицательное воздействие на здоровье. Слишком активное использование подогрева, оказывается, опасно для мужского здоровья и может привести к импотенции и бесплодию. В связи с этим специалисты рекомендуют реже пользоваться подогревом, особенно если речь идет не о кожаном, а о тканевом салоне: такое покрытие само быстро нагреется теплом человека. Некоторые автопроизводители, заботясь о здоровье покупателей, предлагают дополнительную опцию – специальный датчик, который принудительно отключает подогрев сидений по истечении определенного времени.

Тонкости подготовки к работе

Чтобы обустроить эффективную систему, начать нужно с подбора подходящего комплекта, учитывая особенность конструкции салона.

Популярные варианты встраиваемых систем:

1. Монтажные наборы немецких производителей – самые дорогие, но и наиболее надежные, производительные. Практически каждый комплекс оснащается защитой от перегрева. В комплектах Weaco предусматриваются и разные режимы работы.
2. Комплект российского производства Емеля немного дешевле, но также обладает достойными характеристиками. Нагревательный элемент здесь выполнен из углеродного волокна или в виде армированного кабеля.
3. Китайские исполнения наиболее доступны, но подключать их не стоит из-за малой надежности. Часто встречается неравномерный прогрев, проблемы с кнопкой включения, возможно короткое замыкание, что свойственно исполнениям Autoline.

Выбирая подходящий вариант, можно рассмотреть и продукцию из Тайвани – комплект Megalight. Но для машин ВАЗа лучше выбрать систему Емеля. Чтобы качественно обустроить обогрев сидений своими руками, нужно подобрать инструменты и материалы.

Что потребуется для работы:

• отвертки и гаечные ключи для демонтажа сидений;
• хомуты (по необходимости), маркер;
• ножницы, нож, плоскогубцы;
• паяльник, изолента, мультиметр;
• если в приобретенном комплекте нет двухстороннего скотча, его нужно купить отдельно или воспользоваться клеем 88.

Важно:

Прежде чем начать устанавливать систему, стоит проверить комплектацию. Иногда нужно дополнительно приобрести провода, разъем предохранителя, клеевой состав.

Какие типы подогрева сидений бывают?

Суще­ству­ет 2 типа ком­плек­тов для нагре­ва сиде­ний: с мед­ным нагре­ва­тель­ным эле­мен­том и нагре­ва­тель­ным эле­мен­том из кар­бо­но­во­го волок­на (углеволокно/карбоновая нить).

Набо­ры для подо­гре­ва сиде­ний могут быть в вер­сии для пита­ния 12V и 24V.

Ком­плект подо­гре­ва сиде­ний с мед­ным про­во­лоч­ным нагре­ва­тель­ным эле­мен­том

Подо­грев сиде­ний с мед­ным нагре­ва­тель­ным эле­мен­том пред­став­ля­ет собой одну длин­ную зиг­за­го­об­раз­ную про­во­ло­ку, где один конец име­ет пози­тив­ную поляр­ность, а дру­гой конец име­ет нега­тив­ную поляр­ность, подоб­но нити нака­ли­ва­ния в лам­поч­ке, кото­рая так­же нагре­ва­ет­ся.

Подо­грев сиде­ний с мед­ным нагре­ва­тель­ным эле­мен­том име­ет сле­ду­ю­щие пре­иму­ще­ства:

1. Мед­ный нагре­ва­тель­ный эле­мент быст­ро нагре­ва­ет­ся.
2. Подо­грев сиде­ний с мед­ным про­во­лоч­ным нагре­ва­тель­ным эле­мен­том дости­га­ет более высо­кой тем­пе­ра­ту­ры, чем кар­бо­но­вый.

Недо­стат­ки подо­гре­ва с мед­ным нагре­ва­тель­ным эле­мен­том:

1. Недо­ста­ток заклю­ча­ет­ся в том, что цик­лы быст­ро­го нагре­ва и охла­жде­ния истон­ча­ют про­во­ло­ку и, в кон­це кон­цов, она пере­го­рит.
2. Так как мед­ный про­во­лоч­ный нагре­ва­тель­ный эле­мент нель­зя отре­зать, что­бы при­спо­со­бить подо­грев для любо­го сиде­ния, то нет уни­вер­саль­ных ком­плек­тов, под­хо­дя­щих для всех авто­мо­би­лей. Про­да­ют­ся раз­ные набо­ры с мед­ным нагре­ва­тель­ным эле­мен­том для кон­крет­ных моде­лей авто­мо­би­лей, либо для кон­крет­ных раз­ме­ров сиде­ний. Если соби­ра­е­тесь уста­нав­ли­вать набор для подо­гре­ва сиде­ний с про­во­лоч­ным нагре­ва­тель­ным эле­мен­том, то он дол­жен быть пред­на­зна­чен спе­ци­аль­но для вашей моде­ли авто­мо­би­ля (что­бы под­хо­дить по раз­ме­ру), либо быть мень­ше­го раз­ме­ра, чем сиде­ния авто­мо­би­ля.

Набор для нагре­ва сиде­ний с нагре­ва­тель­ным эле­мен­том из кар­бо­но­во­го волок­на (углеволокно/карбоновая нить)

Нагре­ва­тель­ный эле­мент из кар­бо­но­во­го волок­на (угле­во­лок­на) пред­став­ля­ет собой сото­вую струк­ту­ру. Элек­тро­ды (пози­тив­ный и нега­тив­ный) рас­по­ла­га­ют­ся по кра­ям под­клад­ки подо­гре­ва, ячей­ки из кар­бо­но­вой нити рас­по­ла­га­ют­ся меж­ду эти­ми элек­тро­да­ми.

Набо­ры с кар­бо­но­вым нагре­ва­тель­ным эле­мен­том име­ют мно­же­ство пре­иму­ществ:

1. Нагре­ва­тель­ный эле­мент тако­го подо­гре­ва пред­став­ля­ет собой кар­бо­но­вую (угле­во­ло­кон­ную) нить, кото­рая намно­го проч­нее мед­ной про­во­ло­ки.
2. Сото­вая струк­ту­ра дела­ет очень надёж­ной нагре­ва­ю­щую под­лож­ку. Повре­жде­ние отдель­ной ячей­ки не выво­дит из строя рабо­то­спо­соб­ность все­го подо­гре­ва.
3. Нагре­ва­тель­ные эле­мен­ты в виде кар­бо­но­вой нити мож­но под­ре­зать нож­ни­ца­ми, что­бы умень­шить раз­мер и подо­гнать его под кон­крет­ное сиде­ние. Это дела­ет ком­плект для подо­гре­ва сиде­ний с кар­бо­но­вым нагре­ва­тель­ным эле­мен­том уни­вер­саль­ным.

Недо­стат­ки набо­ров с кар­бо­но­вым нагре­ва­тель­ным эле­мен­том:

1. Кар­бо­но­вая нить тре­бу­ет боль­ше вре­ме­ни для нагре­ва (око­ло 1–2 минут доль­ше, чем у нагре­ва­тель­но­го эле­мен­та из мед­ной про­во­ло­ки).
2. Кар­бо­но­вый нагре­ва­тель­ный эле­мент нагре­ва­ет­ся до более низ­кой тем­пе­ра­ту­ры (око­ло 5 гра­ду­сов ниже, чем мед­ный нагре­ва­тель­ный эле­мент).
3. Подо­грев с кар­бо­но­вой нитью дости­га­ет наи­боль­шей тем­пе­ра­ту­ры в 50–57 гра­ду­сов, а наи­мень­шей 43–51 гра­дус по Цель­сию, что немно­го ниже, чем мед­ный про­во­лоч­ный эле­мент.

Как вид­но из пере­чис­лен­ных пре­иму­ществ и недо­стат­ков, подо­грев сиде­ний с кар­бо­но­вым нагре­ва­тель­ным эле­мен­том более пред­по­чти­те­лен, так как явля­ет­ся уни­вер­саль­ным и надёж­ным вари­ан­том. Кро­ме уни­вер­саль­ных ком­плек­тов, в про­да­же мож­но най­ти ком­плект подо­гре­ва сиде­ний кон­крет­но для ваше­го авто­мо­би­ля. Он будет пол­но­стью под­хо­дить под кон­фи­гу­ра­цию сиде­ний вашей маши­ны, и иметь подроб­ную инструк­цию под­клю­че­ния к ваше­му транс­порт­но­му сред­ству. Уни­вер­саль­ный ком­плект может пона­до­бить­ся при­спо­саб­ли­вать по месту, под­ре­зая под­клад­ку с нагре­ва­тель­ны­ми эле­мен­та­ми.

Установка подогрева сидений

Установку подогрева сидений мы рассмотрим на примере
установки штатного подогрева. Так как установка иных подогревов будет
аналогично установки штатного подогрева сидений.

Для того чтобы установить подогрев сидений своими руками
необходимо демонтировать сидения с автомобиля и снять с них обивку.  Установка подогрева будет разделяться на несколько
этапов.

• Снятие сидений
•  установка в них термоэлементов
• установка сидений обратно

Снятие сидений

Инструмент, который понадобиться для снятия сидений:

• Трещотка
• Головка на «13»
• Головка на «8»
• Головка на «10»
• Отвёртка «+», «-»
• Изолента

Процесс снятия сидений

Пододвигаем сидение максимально вперед и вытаскиваем пружины 1 и 2

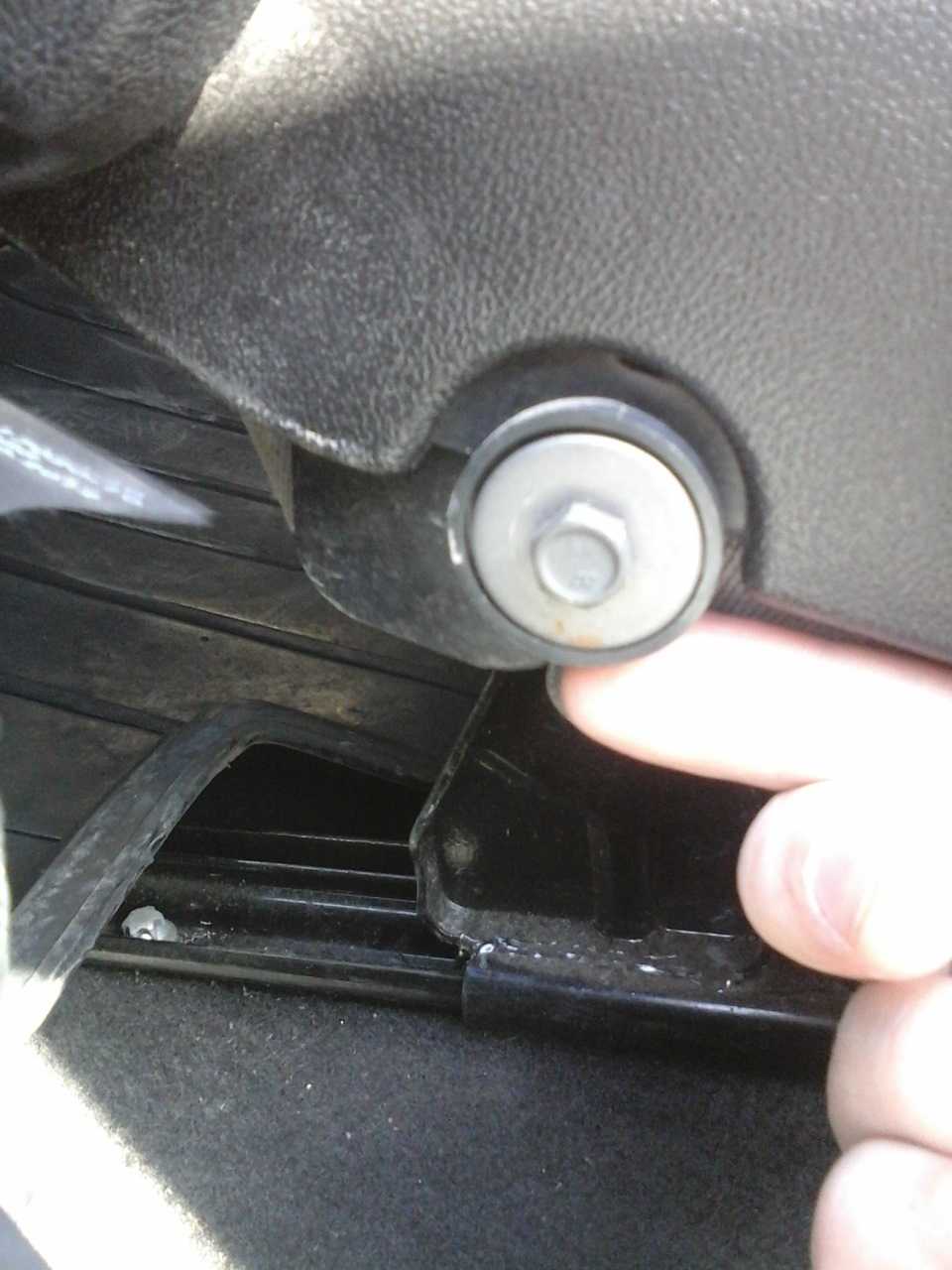

Трещоткой с головкой на «13» откручиваем скобы крепления сидения

Трещоткой с головкой на «8» откручиваем лыжи сидений в 5-ти местах

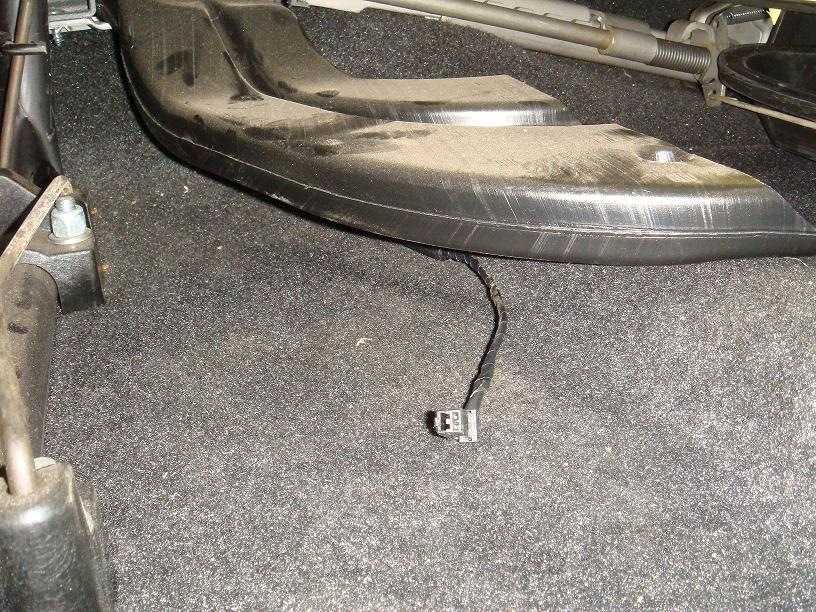

Отключаем штекер датчика пристёгнутого ремня

Вынимаем сидение

Далее переходим к разборке самого сидение и установки термоэлементов

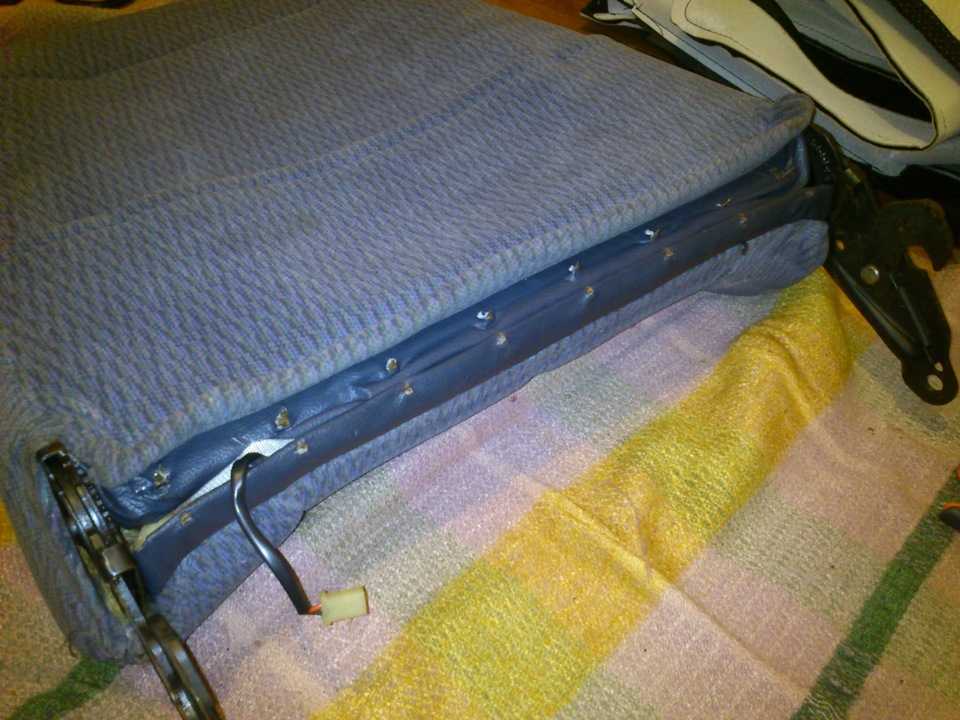

Установка термоэлементов

Отгибаем пластиковые фиксаторы обивку сидения и задираем обивку вверх.

Подсовываем термоэлемент под обивку и пришиваем его к поролону.

Натягиваем обивку на каркас сидения и фиксируем ее пластиковыми зажимами.

Складываем спинку, оттягивая крючки фиксирующие спинку.

Эти фиксаторы необходимо отжать

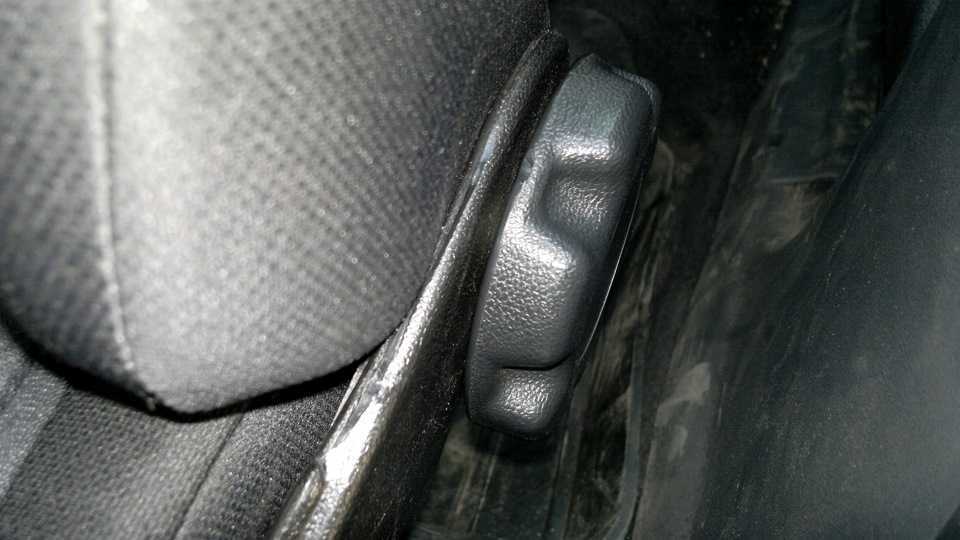

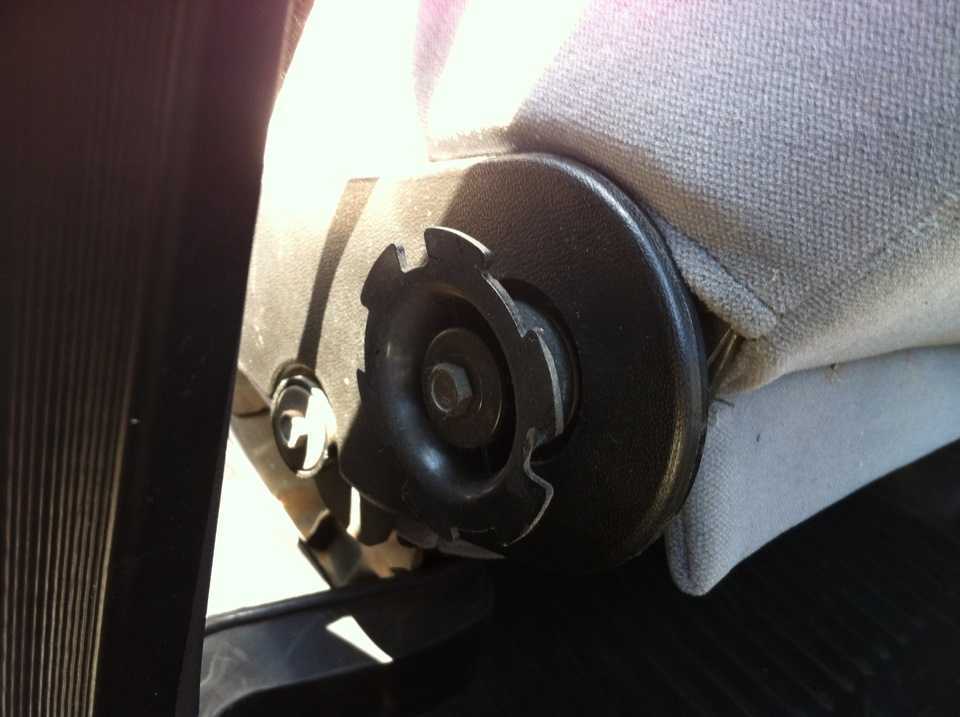

Снимаем ручку регулировки положения спинки. Необходимо потянуть на себя пластмассовую шестерню и она снимется.

Головкой на «10» откручиваем болт крепления шестерни к сидению

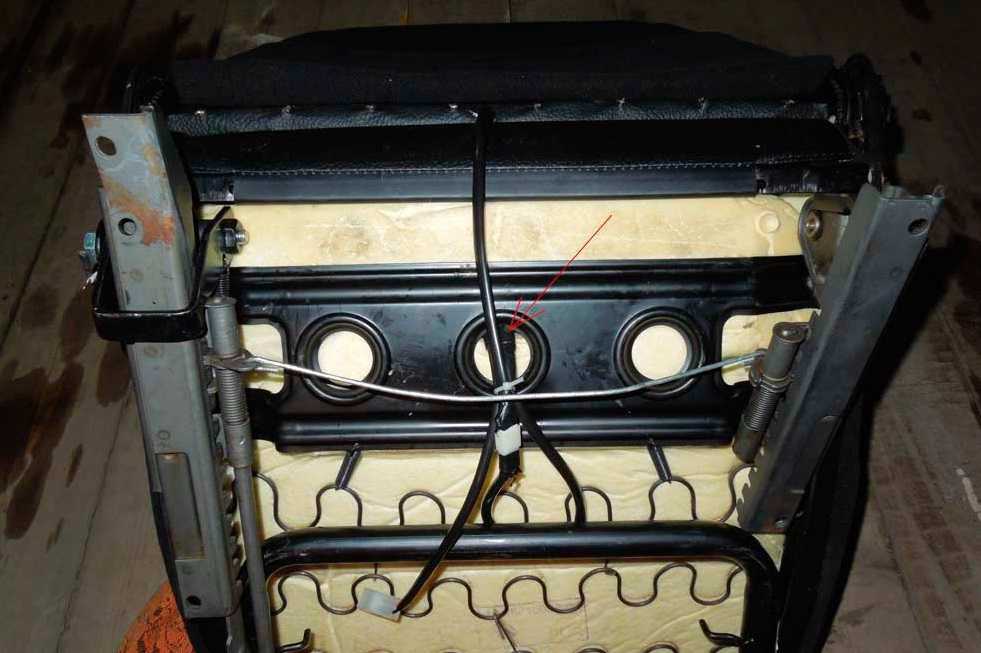

Отгибаем штырьки держащие обивку спинки и снимаем ее с них.

штырьки аккуратно отгибаем и снимаем ткань

Подсовываем термоэлемент под обивку и пришиваем его к спинке.

Натягиваем обивку на спинку сидения и фиксируем ее  зажимами.

Соединяем штекер обогрева сидения со штекером обогрева поясницы

Продлеваем такую же процедуру со вторым сидением.

Установка кнопки и подключение

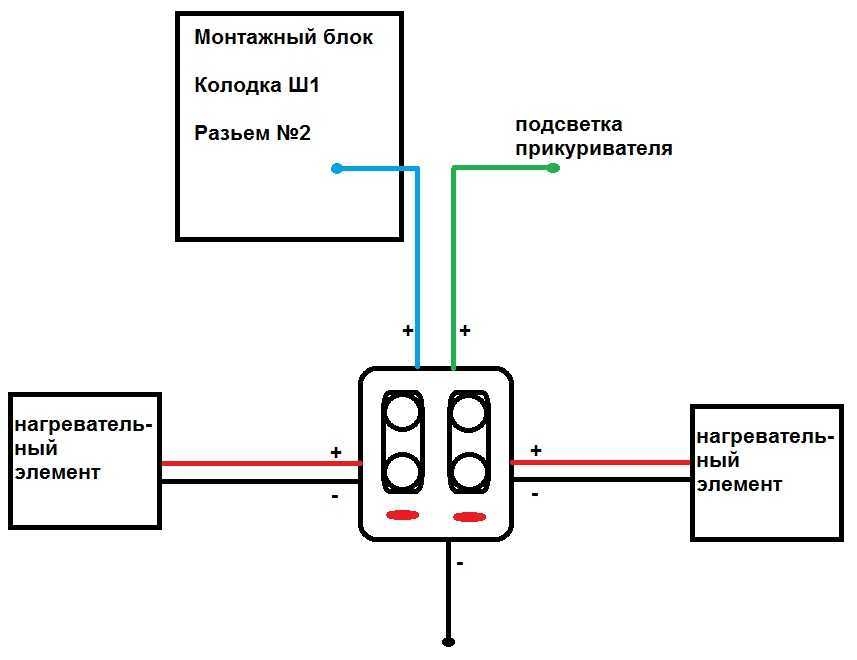

Простая схема для монтажа штатного подогрева сидений в Ладе Приоре

Подключение

Сверлим с обеих сторон отверстия возле воздуховода ног задних пассажиров для вывода штекеров под каждый термоэлемент.

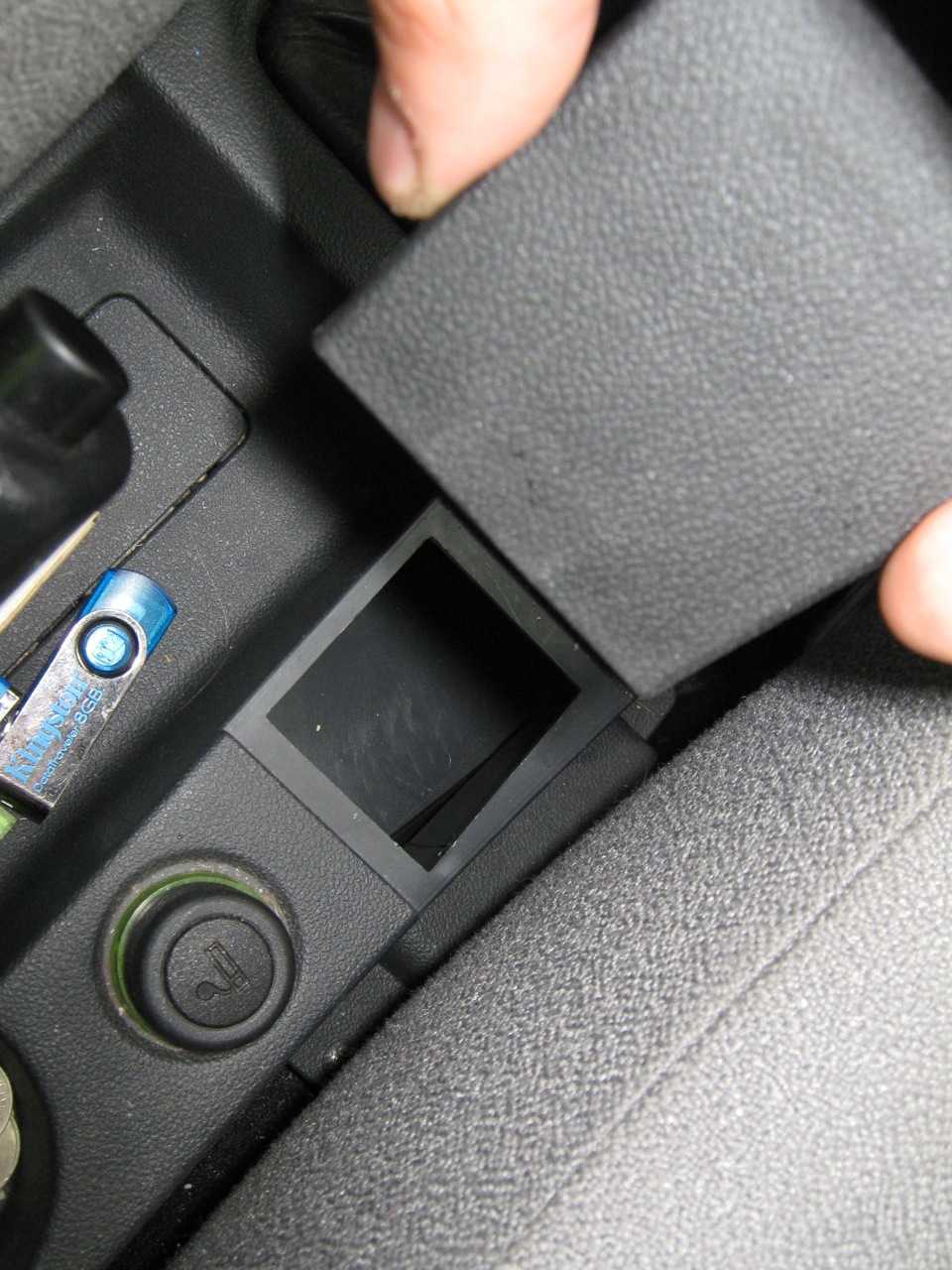

Снимаем заглушку кнопки подогрева сидений.

Просовываем провода в отверстия под кнопку подогрева сидений и разводим провода термоэлементов в разные стороны и просовываем отверстия.

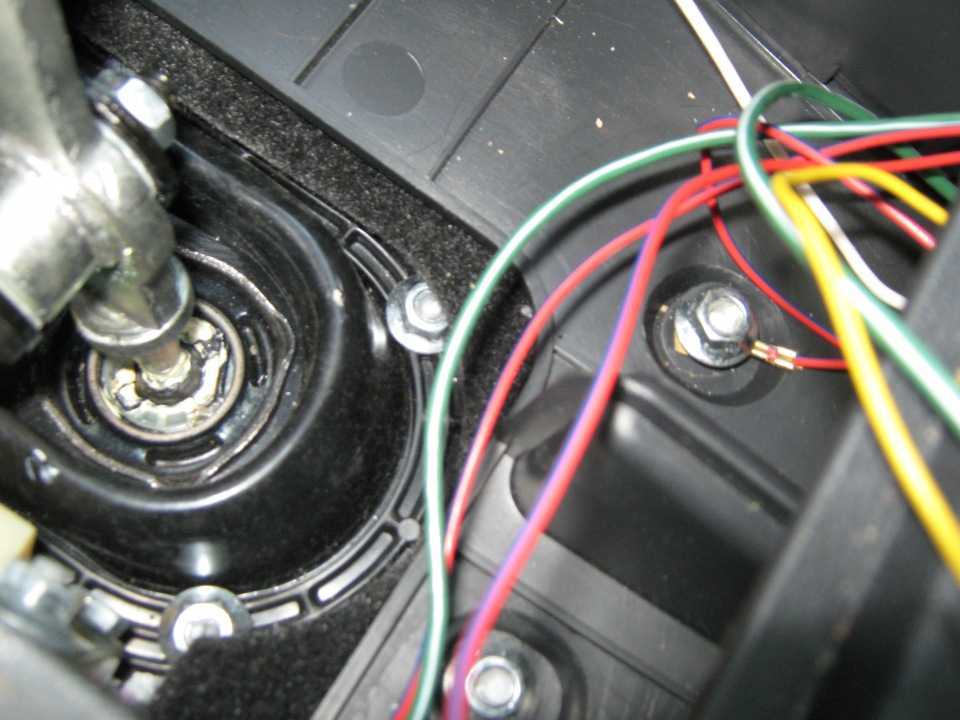

Прикручиваем провод массы под гайку крепления центральной торпеды возле рычага КПП.

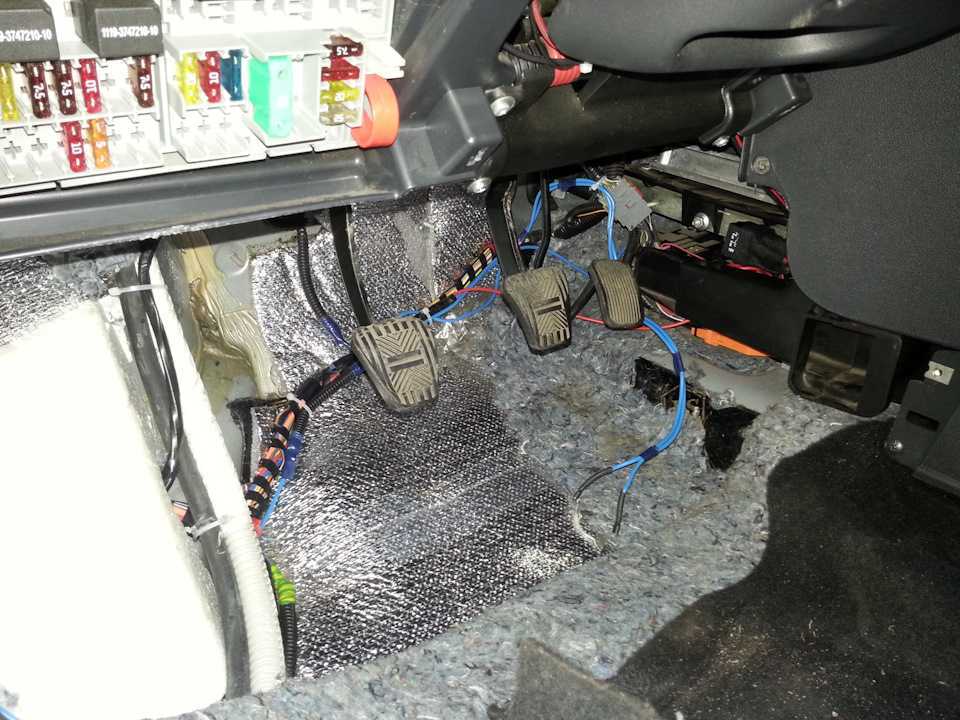

Протягиваем плюсовой провод к блоку предохранителей под центральной торпедой.

Подключаем плюсовой провод к предохранителю F11, это предохранитель дворников, питание на нем появляется только после включения зажигания.

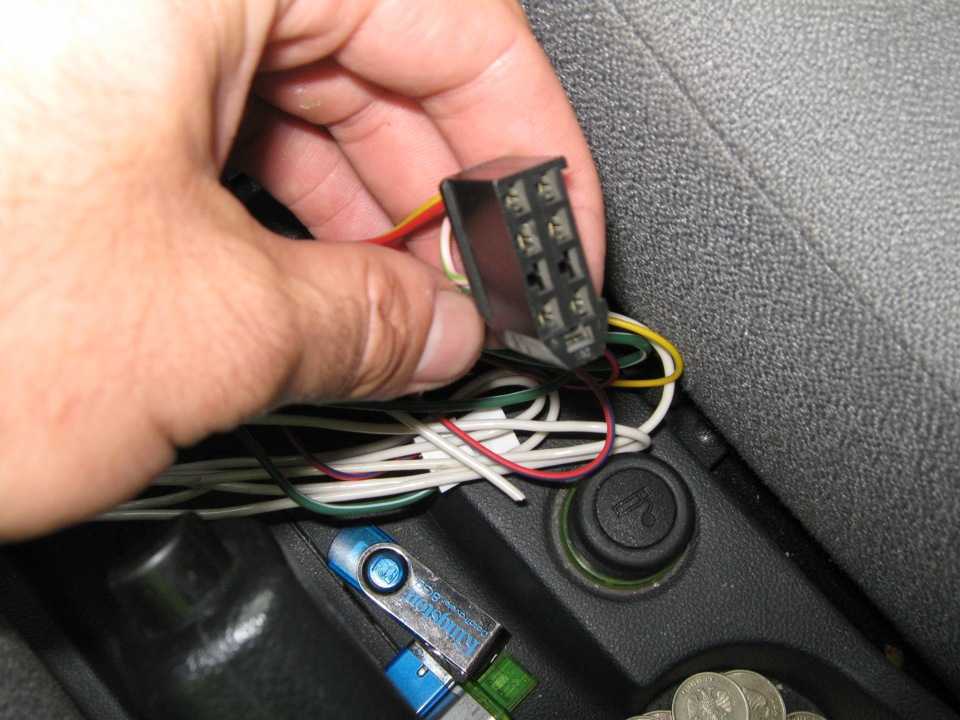

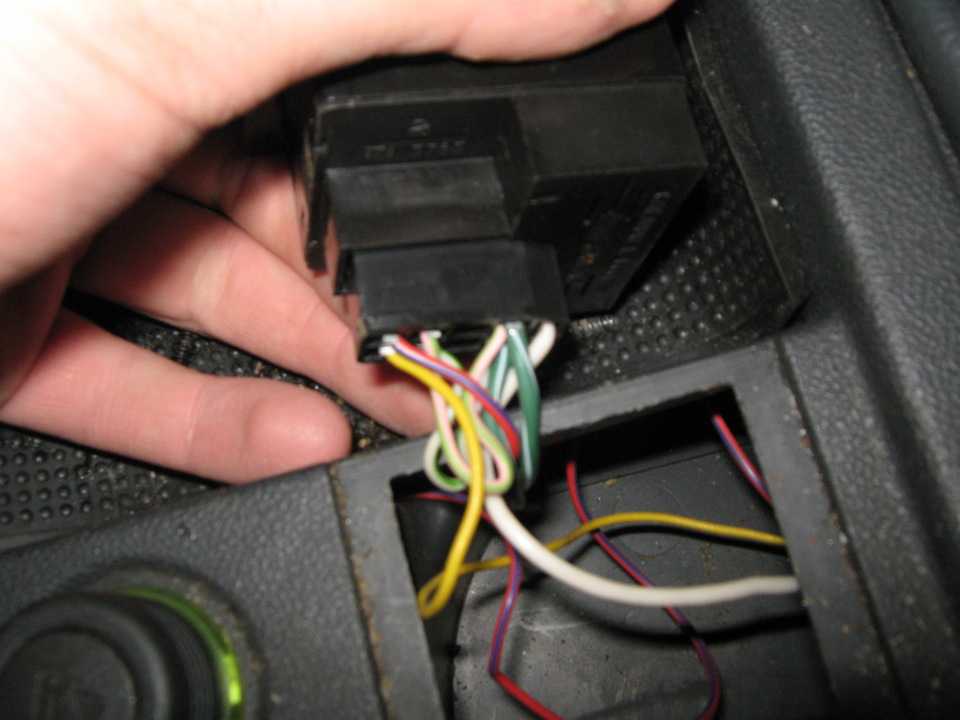

Вставляем штекер проводки в кнопку подогрева и устанавливаем кнопку в штатное место.

• Соединяем свободный штекер на сидении с проводкой обогрева.
• Проверяем на правильность подключения, то есть права кнопка должна отвечать за правое сидение. Если наоборот, вынимаем кнопку и меняем провода местами.
• Установка сидений выполняется в обратной последовательности снятию.

Подогрев сидений в современных машинах

Фактически, подогрев сидений в современных автомобилях может осуществляться двумя способами: нагревательные элементы могут быть встроены внутрь сидения или располагаться сверху в качестве накидки.

Накидка — это простой и бюджетный вариант для тех автомобилей, в которых подогрев сидений изначально не предусмотрен. Нагревательный элемент, вшитый в специальную ткань, крепится с помощью резинок или крючков и подключается к прикуривателю. Однако при езде накидка может сминаться или сползать, доставляя неудобство водителю и пассажиру. Кроме того, средний срок службы большинства таких «нагревательных приборов» не превышает один-два сезона. К тому же, определенные неудобства может доставлять постоянно занятое гнездо прикуривателя.

Конструкция встроенного подогрева достаточно проста: нагревательный элемент (чаще всего, это провод с тефлоновым покрытием и нихромовая спираль) вшивается в тканевую оболочку (углеродное или тепловолокно) и подключается к бортовой электросети автомобиля. Вся эта конструкция помещается в спинку и нижнюю часть сидения. При включении, нагревательный элемент сначала достигает определенной температуры (обычно 35-40 градусов), а потом устройство поддерживает комфортный тепловой режим. Чтобы не допустить перегрева, в систему включается термодатчик. Кроме того, на некоторых автомобилях можно выбирать интенсивность нагрева, а также отключать одну из частей, чтобы нагревалась только спинка или только нижняя часть сидения.

Европейские и американские страховые компании при выдаче медицинского полиса вводят повышающие коэффициенты для тех клиентов, в автомобилях которых нет подогрева сидений

Встроенный подогрев может устанавливаться как на заводе при сборке автомобиля, так и позже в мастерской по желанию водителя.
