Проточка тормозных дисков своими руками

Как выполнить процедуру: пошаговая инструкция

На всех станциях техобслуживания процедура выполняется примерно одинаково. Рассмотрим подробнее оба способа.

Какие инструменты понадобятся

Если выполняется проточка со снятием, то необходимы стандартный набор инструментов и обычный токарный станок. Если же производится проточка без снятия, помимо инструментов для снятия колеса нужен ещё и специальный станок (например, Pro Cut).

Процесс со снятием

На первый взгляд процедура кажется легкой. Но здесь есть свои определенные сложности. Не нужно подвешивать автомобиль и крепить что-либо к суппортам — это плюс. Сложность заключается в том, что проточке подвергают сразу 3 поверхности ТД: верхнюю, нижнюю и околоступичную. Поверхности после выполнения работы должны быть идеально параллельными. Иначе биение никуда не уйдет.

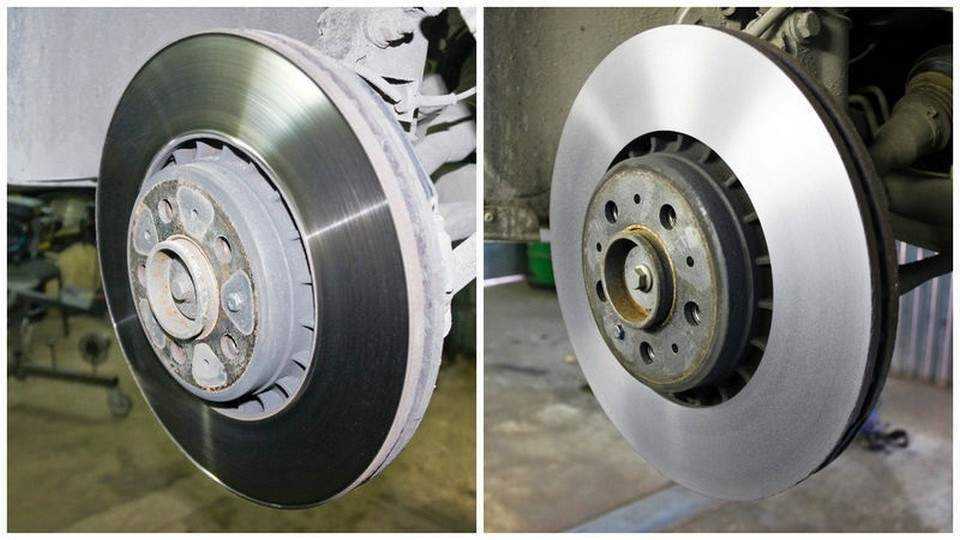

До и после проточки

Процесс без снятия

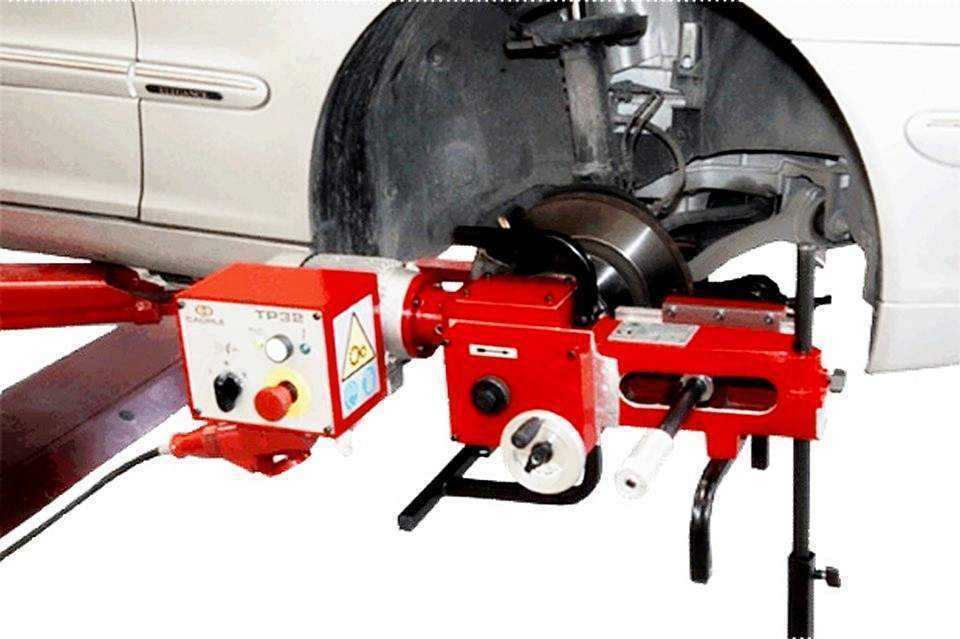

Используемые для этой процедуры станки крепятся прямо на ступицу и бывают 2 видов. Первый вариант — единый узел, который соединяется со ступицей через переходник. И это обеспечивает более точную обработку. Такой узел дорого стоит.

Оборудование попроще включает в себя отдельный узел, на котором располагаются резцы. Такие станки дольше монтировать на автомобиль, резцы придётся крепить на скобе тормозного суппорта.

И в первом, и во втором случаях вращение ступицы производит сам станок. Автомобиль при этом заглушен, КПП переключена в нейтральное положение.

  • Машину поднимают на подъемнике, снимают колеса.
  • Откручивают один суппорт и крепят его к пружине с помощью держателя.
  • Измеряют кривизну поверхности, чтобы определить, сколько металла нужно снять.
  • На шпильки ступицы крепят двигатель, который и будет вращать ТД.
  • К “ушам” суппорта прикручивают специальную раму, на которой будут работать резцы. Их будет два. Поверхность около ступицы не нуждается в обработке.
  • Далее начинается сама проточка.

Резцы медленно перемещаются по поверхностям, снимая за один проход несколько десятков микронов металла. За пару-тройку проходов обрабатывается один ТД. Далее станок переставляют на другое колесо и повторяют.

Первыми снимают фаски, которые остаются от колодок. Так снижается нагрузка на оборудование, а резцы более качественно обрабатывают поверхность.

Нельзя точить диск, ступица которого люфтит из-за изношенного подшипника. Иначе ТД начнёт двигаться между резцами и обработка не будет ровной. Также нельзя точить ТД с глубокой коррозией. Велик риск, что после качественной обработки его толщина будет недостаточной для использования.

По завершении процедуры обязательно меняют тормозные колодки. Иначе обработанные диски быстро придут в негодность.

Неоспоримый плюс метода проточки — ТД не снимают с посадочного места, а значит, третью поверхность обрабатывать не нужно. Метод передовой, но имеет свои недостатки.

Проведение работ

Соприкасаясь с диском, колодка сама изнашивается и нарезает на поверхности диска слабые борозды. Впоследствии они становятся глубже. За счет того, что колодка начинает тереть не по все рабочей своей площади, а лишь по гребням нарезанных канавок, то эффективность работы тормозной системы уменьшается. Убрав гребни, мы вернем большую площадь соприкосновения, и качество торможения повысится.

Использование станков

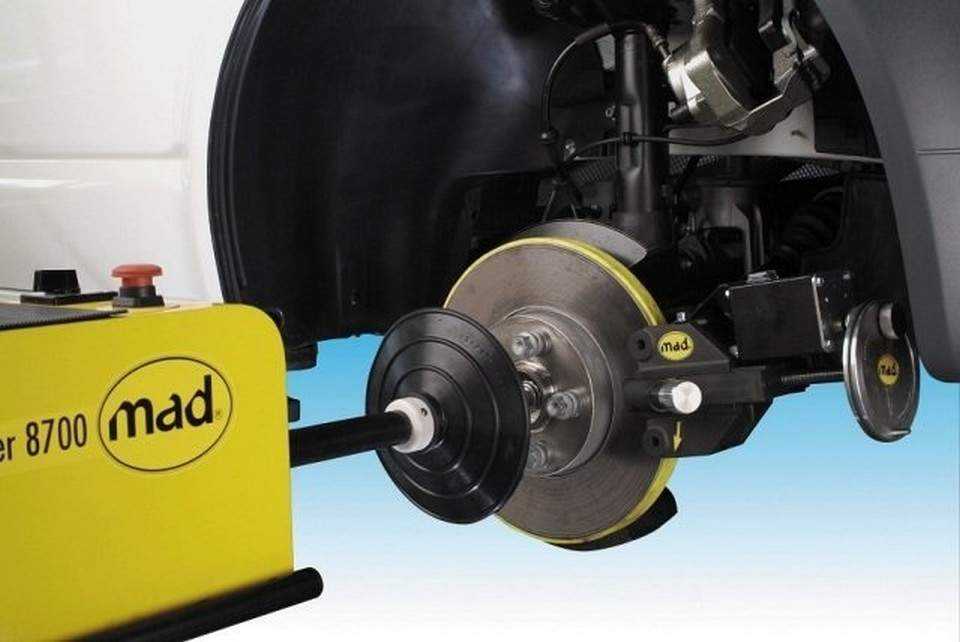

Перед тем как проточить тормозной диск своими руками с помощью специального станка, необходимо снять колесо. Для этого поддомкрачиваем нужную сторону. Далее подсоединяем на болты или шпильки вращающуюся часть оборудования. На стационарные элементы колесного узла фиксируем рабочий блок, который будет проводить выравнивание поверхности.

Весь станок умещается на небольшую тележку, которую удобно подкатывать к каждому из колес поочередно. Работа с каждым колесом занимает не более 10 минут. Популярным является оборудование PRO-CUT. Параметры обработки контролируются с помощью экрана.

Удобство этого метода очевидны:

  • не нужно много разбирать, достаточно снять колесо;
  • полученная точность сравнима с новыми заводскими параметрами биения и чистоты поверхности;
  • быстрота обработки и контроль результата в любую секунду процесса.

Также используется проточка со снятием тормозного диска. В этом случае понадобится специальная оправка, на которую будет базироваться диск, чтобы минимизировать биение. Если все сделать аккуратно на токарном станке, то можно обойтись без дополнительной балансировки. Если биение более 0,1 мм, то необходимо провести повторную обработку.

Работа подручными средствами

Для тех, у кого нет желания или возможности проводить обработку с помощью станка, то можно воспользоваться обыкновенным напильником или заточным бруском. Работать напильником удобнее со снятым диском. Основной задачей является аккуратная фиксация диска в тисах и контроль толщины в обрабатываемой плоскости. Однако такой метод даст слабые результаты и приведет к появлению биения.

Более эффективным методом можно назвать обработку неснимаемого тормозного диска. Для этого поднимаем домкратом нужную ось автомобиля и снимаем колеса. Заводим авто и прогазовываем на высшей передаче. Одновременно напарник касается напильником или крупнозернистым заточным камнем поверхности диска.

Метод дает меньшее биение, чем при ручной обработке напильником. Стоит регулировать нажим, чтобы он был примерно одинаковым, не позволяя врезаться инструменту глубоко в тело диска. Такая работа занимает 20-30 минут.

После проточки желательно промыть с помощью растворителя поверхность диска. Применять масло или масляную ветошь для промывки категорически запрещено, чтобы не снизить коэффициент трения.

Особые колодки

Некоторые автолюбители собирают специально приспособление для проточки. Делается оно на основе старых тормозных колодок. Проточка осуществляется с использованием силы двигателя и гидравлической тормозной системы. Для выполнения работы вам потребуются старые колодки, а также болгарка с алмазным диском. Сборка и проточка выполняется следующим образом:

  • Покупаем шлифовальный диск. Желательно выбирать его с минимальным абразивом, иначе могут появиться борозды на диске;
  • Из ШД вырезается клин, такая форма позволяет довольно прочно фиксировать абразив в накладке;
  • Далее в самой тормозной колодке выпиливается клин под кусок шлифовального диска;
  • Вставляют полученный клин в колодку, абразивный элемент должен немного выпирать. Если это не происходит, то следует немного сточить колодку;
  • Далее получившиеся колодки для проточки устанавливаются в суппорта как обычно;
  • Производим проточку, для этого нужно проехать 5-10 километров. В процессе поездки периодически несильно надавливайте на тормоза. Избегайте резких торможений. Такой поездки обычно оказывается достаточно для полноценной проточки;
  • Снимается колесо, и осматривается диск, обычно этого оказывается достаточно. На некоторых моделях может образовываться буртик. Его устраняют с помощью обычного напильника.

Несколько способов проточки без снятия

Как осуществляется расточка тормозных барабанов Какой бы способ проточки тормозных дисков вы ни выбрали, прежде чем начать работу, убедитесь в том, что их толщина больше предельно допустимой и в них нет трещин. Если же они слишком тонкие или имеют трещины, не рискуйте, ремонтируя их. Лучше купите новые. Проточкой называется выравнивание рабочих поверхностей с использованием резца, а предлагаемые ниже способы — это шлифовка тормозных дисков без снятия.

  1. Существуют специальные агрегаты для шлифования тормозных дисков без снятия. Но я думаю, вы согласитесь со мной в том, что не стоит покупать агрегат ради шлифовки пары дисков. Дешевле будет полностью обновить тормозную систему.
  2. Если диски стоят на ведущей оси. Понадобится ровный деревянный брусок размером 30×15×5 см и несколько листов наждачки с крупным абразивным зерном (например, №40) на тканевой основе. Использовать наждачку и брусок предпочтительней, чем абразивный круг для наждака. Потому что рабочая поверхность абразивного круга в скором времени после начала шлифовки перестанет быть плоскостью. А плоскость сторон бруска не изменится во время работы. Не забывайте менять наждачку — это ускорит процесс шлифовки и улучшит ее результат. Поднимете автомобиль домкратом и подставьте под него какую-нибудь страховку. Снимите колесо, тормозной суппорт и пыльник тормозного диска. Суппорт подвесьте повыше, чтоб не мешал. Запустите двигатель, включите передачу скорость, вращения отрегулируйте по своему усмотрению. Лист наждачки постелите абразивом вниз, на него широкой стороной положите брусок, а выступающие из-под бруска края листа загните вверх. Получившуюся конструкцию прижимайте поочередно широкой гранью к рабочим поверхностям тормозного диска. Не старайтесь нажимать на нее сильнее, лучше все время двигайте точку соприкосновения.
  3. Стоящие на не ведущей оси тормозные механизмы шлифуются без снятия тем же приспособлением из бруска и листа крупной наждачки. Только двигаться будет не диск, а брусок с наждачкой. Двигать его будет сила ваших рук. Но сказать по правде, делать это без снятия диска уж очень неудобно дело пойдет гораздо быстрее, если вы снимите их и положите на верстак.
  4. Шлифовка тормозных дисков на ходу. Этот способ подойдет для восстановления дисков, стоящих как на ведущей оси, так и на ведомой. Но он подойдет для устранения только незначительных дефектов. Результата сильной температурной деформации он устранить не сможет. Сначала из старых тормозных колодок следует изготовить специальные приспособления. Для этого нужна болгарка с алмазным отрезным диском. А также абразивный зачистной диск для нее. Из зачистного круга необходимо вырезать два клинообразных сегмента. В старых тормозных колодках сделайте две выемки в соответствии с формой клиновых фрагментов. Их глубина должна быть на несколько десятых миллиметра меньше толщины абразивных вставок, чтобы последние после установки возвышались над поверхностью колодок. Вставьте сектора в выемки, предварительно смазав их каким-нибудь клеем, чтобы не выпадали. Получившиеся «абразивные колодки» установите в суппорт вместо штатных. Для проточки рабочих поверхностей нужно проехать от 5 до 10 км, периодически притормаживая. Спланируйте маршрут так чтобы избегать резких торможений либо замедлений по ухабистым участкам. Во время поездки контролируйте результат шлифовки. Образовавшийся по периметру диска буртик можно убрать после окончания поездки обычным напильником с крупной насечкой.

После выравнивания рабочих поверхностей не помешает обработать их более мелкозернистой наждачкой для того, чтобы уменьшить глубину рисок. Использовать наждачку с мелким зерном сразу не следует, потому что она хуже выводит плоскость и поверхность будет гладкая, но волнистая.

Где искать неисправность

  • Биение передних дисков часто отдается не только в педаль, но и в руль.
  • Биение задних лучше ощущаются через вибрации на кузове.
  • Передние механизмы чаще страдают от температурной деформации, так как на них приходится основная нагрузка при торможении, следовательно, они сильнее греются. Деформация возникает следующим образом. При торможении диск нагревается и равномерно расширяется. Попавшая на какой-то участок вода, быстро остужает его, а он, остывая, сжимается и коробит всю деталь.
  • Задние более подвержены коррозии. Так как из-за их небольшой нагруженности, попавшая на них вода долго не высыхает.

Как происходит процесс шлифовки диска

  • Автомобиль помещают в периметр ремонтной зоны СТО, вывешивают подъемником;
  • Обеспечивают первоочередные меры безопасности, выжимают стояночный тормоз;
  • Отвинчивают болты, снимают колесо;
  • Фиксируют вал на оси шпильки, подводят наждак, запускают станок на минимальных оборотах.

Скорость вращения наращивается по мере необходимости, в зависимости от величины борозд. С целью предотвращения перегрева, рекомендуем периодически диск поливать проточной водой.

Цикличность проведения операции определяет мастер, основываясь на личный опыт. Тормозной диск не подлежит дальнейшей эксплуатации, если его фактическая толщина меньше 2/3 от изначальной.

Что такое проточка

Снятие и замена тормозных дисков Лада Калина

Не все автомобилисты знают, когда можно обойтись обычной шлифовкой или проточкой, а в каких ситуациях лучше провести замену тормозных колодок или самих дисков.

Есть множество причин, из-за которых на поверхностях тормозных автомобильных дисков появляются бороздки, а по краям, где прилегает колодка к диску, образуются так называемые буртики. Но на этом вопросе детально останавливаться не буду. Если захотите, напишу отдельный материал, в котором подробно опишу причины износа тормозного узла, последствия и решения возникающих проблем. Пока же продолжим изучать актуальную тему.

Технология проточки подразумевает снятие поверхностных дефектов с рабочих поверхностей автомобильных тормозных дисков.

При этом у каждого диска есть свои ограничения по минимальному слоя рабочей поверхности, при котором узел сохраняет свою эффективность. Узнать этот показатель можно из руководства по эксплуатации, если стоят заводские тормоза, либо в описании запчасти, которую вы устанавливали на свой автомобиль.

Бывалые автомобилисты и специалисты советуют одновременно с проточкой или расточкой тормозных дисков менять колодки. Это актуально в ситуациях, когда причина износа кроется именно в наличии дефектов на тормозных колодках. А когда бюджет достаточно обширный на ремонтно-восстановительные работы, зачастую лучше сразу купить комплект новых дисков, а не пытаться восстановить старые.

Особенно замена предпочтительнее расточки, если вы проводите шлифовку своими руками, не имея в распоряжении специальный стенд, профессиональный станок и соответствующие навыки

Причем совершенно неважно, какой автомобиль вы ремонтируете, старенькую Газель, ВАЗ или новую иномарку

Варианты самостоятельной проточки

Поскольку цена на услуги по профессиональной проточке многих пугает, некоторые автомобилисты задумываются относительно самостоятельного проведения подобной процедуры.

Настоятельно не советую браться за такую работу, если у вас нет навыков, опыта и специального оборудования. Подобная шлифовка точно не избавит от биения диска, и послужит временной мерой. Часто в видео инструкциях, а также в описаниях самостоятельной проточки, публикуемых на том же сайте Драйв, в ход идет болгарка, шлифовальные круги, наждачка и прочие подручные абразивы.

Эффект достигается незначительный, и только на некоторое время восстанавливает поверхность тормозного диска. Потому предпочтительнее отдать узел в руки профессионалов. В автосервисах есть специальный стенд, позволяющий без снятия провести обработку изделия.

При этом можно выделить 2 способа, которые все же можно использовать в гаражных условиях, пытаясь своими руками вернуть работоспособность тормозного узла на прежний уровень.

Напильник или болгарка

Сразу скажу, что представленный способ подходит только под автомобили ВАЗ, отечественные машины и старенькие иномарки. Интересно, что АвтоВАЗ даже в инструкциях по эксплуатации описывает, как автовладелец может сам с помощью напильника убрать буртики.

Есть усовершенствованный способ избавления от буртиков. Выглядит процедура так:

  • Сначала поднимается автомобиль и снимается необходимое колесо, за которым находится проблемный элемент;
  • Затем запускается двигатель машины;
  • Включается 5 передача;
  • Для удаления буртика можно взять напильник, либо же крупнозернистый диск для болгарки;
  • Прикладывая небольшое усилие инструментом к диску, за счет вращения колеса делается проточка;
  • После обработки диск обезжиривается.

Как вы поняли, здесь нужен помощник, чтобы один человек точил диск, а второй нажимал на педаль газа для обеспечения вращения ступицы колеса.

Важно быть предельно внимательным. Ни в коем случае не применяйте такой метод на иномарках, даже если это подержанный автомобиль , и на и новых авто

Шлифовка без снятия станком

Если и делать проточку самостоятельно, то только этим методом. Поскольку никто в свой гараж не станет покупать дорогостоящее специализированное оборудование, большинство обходятся обычным токарным станком.

Но современные технологии позволяют получить специальный станок для проточки за сравнительно небольшие деньги. Это агрегат высокого уровня, способный частично заменить профессиональные установки для проточки.

Проточка с помощью специального станка выполняется без снятия самого диска. Устройство, оснащенное электродвигателем, крепится на диске, и с обеих сторон агрегата имеются резцы. Тем самым удается избавиться даже от биения в гаражных условиях. Подробнее об использовании станка нужно читать в руководстве к конкретной модели.

Сначала проводится настройка стенда и его адаптация под параметры диска. Затем буквально за 5 минут девайс сам восстанавливает элемент тормозной системы, снимая необходимый слой.

А поскольку мы заговорили о тормозной системе, не лишним будет разобраться в работе соседа тормоза в виде сцепления .

Что вы думаете насчет самостоятельной проточки? Стоит ли этим заниматься своими руками, или лучше отдать диски в автосервис, где есть программируемое, автоматизированное профессиональное оборудование?

Спасибо, что вы с нами! Подписывайтесь, задавайте актуальные вопросы и рассказывайте о нас своим друзьям!

(2 оценок, среднее: 3,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Как писал ранее о приобретении ништяков и какой геморрой получился, я был бы ни я если бы позволил себе гонять на вибраторе (а точнее с дискомфортом)и так ездил и думал как же быть как быть, сдавать диски ни вариант, далеко, бенза больше сожжешь чем стоят диски, на проточку отдавать не хотелось так как уже имел горький опыт, после проточки становилось хуже ( а цена за такое удовольствие 1000-1500 русских), а если же на спец станке (а таких у нас нет и цена от 4000-5000) не вижу смысла для таза тратить бабло такое, легче купить еще 3 к-т передних дисков., и как то ночью ни спалось, и посетила мысля такая, а почему бы ни сделать проточку дисков на месте, но как, и тут меня осенило (кстати большинство реализации моих переделок приходят ночью когда ложусь спать, прям перед сном), а почему бы ни сделать абразивные накладки)))и понеслось…купил шлифовальный диск (ШД), характеристики на фото видно…

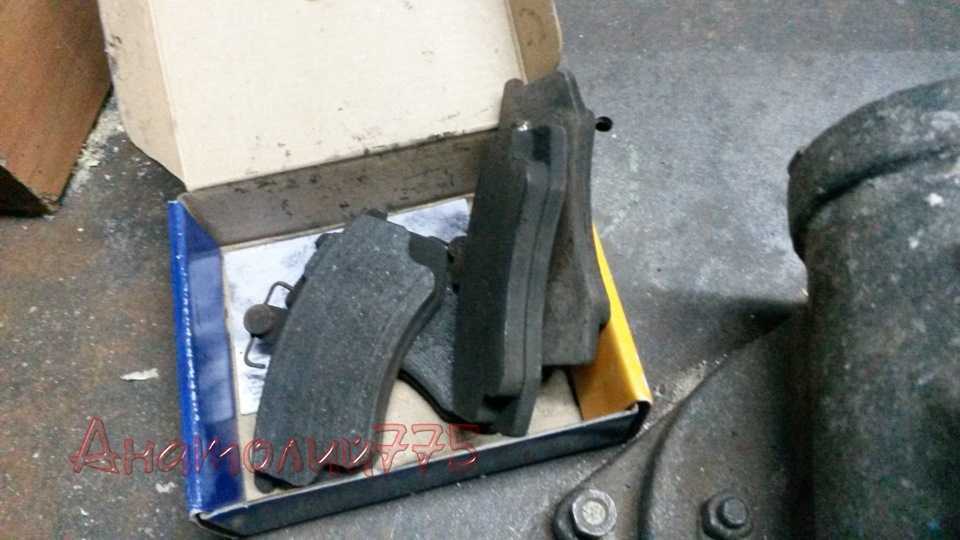

хорошо что не выкидываю сразу отработанные накладки…

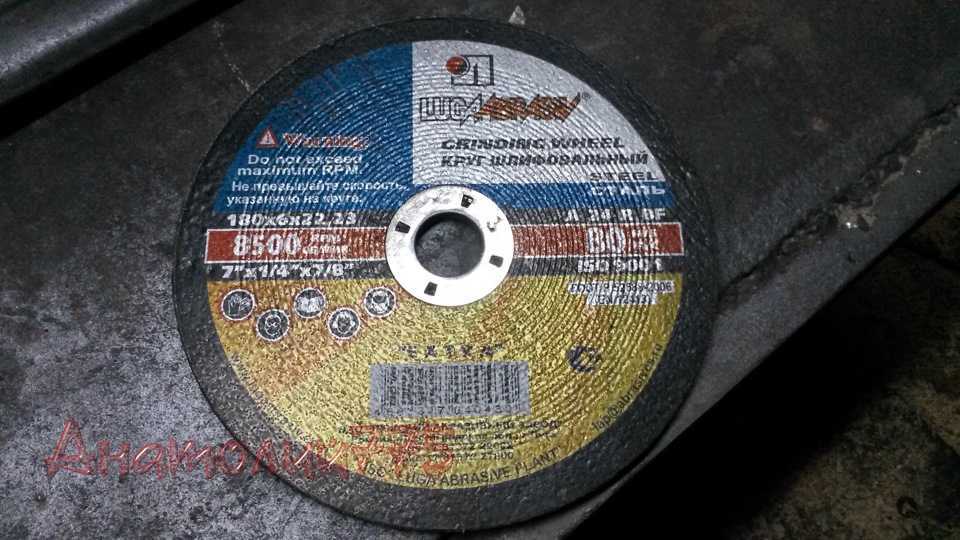

так же валялся алмазный диск, который работал последний раз пару лет назад, и вот опять пригодился…

Оценка состояния тормозных дисков, возможные их дефекты

Толщина тормозных дисков

Маркировка тормозного диска

Допустимые размеры толщины тормозного диска добросовестные производители наносят с торца его рабочей части, точнее, на ребре. Но обычно оценка степени износа производится «на глазок». Диаметр тормозного диска ненамного превышает диаметр рабочей его площади, которая контактирует с колодками. В результате снаружи образуется выступ, по величине которого можно сделать выводы о том, насколько «сточен» диск. Как правило, кромка высотой более миллиметра является достаточным основанием для замены детали. Если по каким-либо причинам ремонт невозможен (отсутствие запчастей или средств), то нельзя допускать езду с изношенными более чем наполовину колодками – иначе вывалится поршень тормозного цилиндра. Кроме того, чрезмерно тонкий диск наиболее сильно подвержен деформациям вследствие нагрева, что станет причиной его биения при торможении. Кроме того, значительно снизится механическая прочность, что, в крайних случаях, приведёт к разрушению детали. Особенно «слабы» в этом плане вентилируемые перфорированные тормозные диски – их низкая прочность зачастую вызвана сильной коррозией, разрушающей рёбра жёсткости между сторонами диска.

Статья в тему: Мелкий и средний кузовной ремонт

Борозды на тормозных дисках

Появление борозд на рабочих поверхностях, соприкасающихся с колодками, неизбежно. Суппорт не является абсолютно жёстким механизмом, детали которого не изменяют своего взаимного расположения. Меняются как углы взаимного расположения трущихся поверхностей колодки и диска, так и угол положения подвижной скобы суппорта относительно кронштейна, вследствие подвижности направляющих. Слишком большие и глубокие борозды значительно уменьшают поверхность соприкасающихся колодок и дисков, из-за чего снижается эффективность торможения.

Коррозия тормозных дисков

Коррозия и борозды на тормозном диске

Коррозия на рабочей поверхности диска, если её очаги достаточно глубоко проникли в металл, может способствовать выкрашиванию последнего. Правда, если авто постоянно эксплуатируется, то такого не случается. Главные неприятности коррозия доставляет, когда благодаря ей посадочное место диска «прикипает» к ступице, из-за чего снятие тормозного диска может стать достаточно мучительной процедурой. Очень хорошо в плане предотвращения такой неприятности помогает нанесение тонкого слоя смазки на сопрягаемые поверхности во время сборки узла. Как снять тормозной диск, если он всё-таки прикипел? Когда ржавчина достаточно сильно «въелась» в детали, то зачастую приходится высверливать даже болты, фиксирующие диск на ступице. Замачивание «Жидким ключом» мест стыковки ступицы и диска – бесполезное занятие. Максимально чисто убрав ржавчину со стыка, стоит попытаться ввернуть длинные болты в дополнительные отверстия диска и ими «отжать» его от ступицы. При этом нужно ударами тяжёлого молотка сбивать диск. Метод тупой, но эффективный – главное, не терять терпения.

Трещины

При обнаружении трещин на тормозных дисках ни в коем случае не пытайтесь и дальше ездить без замены деталей. В любой момент диск может разрушиться и создать массу проблем.

Некачественный материал фрикционных накладок

Приобретая комплект новых тормозных колодок, уделяйте особое внимание их качеству. Недопустимо, чтобы в составе материала фрикционных накладок имелись твёрдые включения

Некоторые производители добавляют в состав смеси металлическую стружку, повышающую эффективность торможения, но ускоряющую разрушение дисков и делающую их износ неравномерным. От покупки таких комплектующих лучше отказаться.

Следует иметь в виду, что многие фирмы адаптируют состав смеси фрикционных накладок под состав материала, из которого изготавливаются диски и барабаны. А раз так, то разумнее всего приобретать запасные части, произведённые одной и той же компанией. Таким образом вы обеспечите оптимальный режим работы компонентов тормозной системы, продлив их ресурс.

Деформация диска в результате перегрева

Неприятная поломка, результатом которой становятся увод машины в сторону и пульсация педали тормоза при торможении. Среди наиболее вероятных причин возникновения проблемы – слишком интенсивное торможение с последовательным резким охлаждением, например, попаданием в лужу.

Чем сильнее деформация, тем меньше шансов устранить неисправность, проточив диск. Барабаны подвержены таким повреждениям в значительно меньшей степени.

Естественный износ металла от трения

Поскольку габариты фрикционных накладок не полностью совпадают с габаритами диска или барабана, на рабочей поверхности последних со временем образуется выступающая кромка, мешающая работе компонентов тормозной системы. Чтобы удалить эту кромку, следует проточить тормозные диски, предварительно убедившись, что они не вышли из допустимых размеров.

Проточка тормозного диска. Видео:
