Задумывались ли вы когда-нибудь, почему нажимать на педаль тормоза не так уж и сложно, даже если автомобиль довольно большой и тяжелый? Около 80% водителей даже не подозревают о существовании такого важного компонента, как вакуумный усилитель тормозов. Именно он помогает нам эффективно и безопасно останавливать автомобиль. Ремонт тормозного усилителя может показаться сложной задачей, но, как я убедилась на собственном опыте, вполне выполнимой своими руками. В этой статье мы подробно разберем, как диагностировать неисправности, отремонтировать или заменить этот важный элемент тормозной системы.

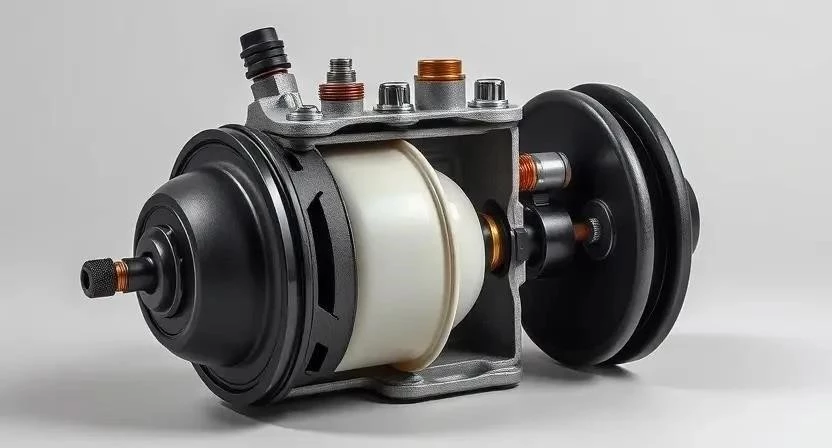

Что такое вакуумный усилитель тормозов и его устройство
Вакуумный усилитель тормозов – это пневмомеханическое устройство, которое значительно облегчает нажатие на педаль тормоза. Слушай, представь себе, что тебе нужно остановить грузовик, просто надавив на педаль! Без усилителя это было бы практически невозможно. Он использует разницу давлений воздуха в изолированных полостях, чтобы увеличить усилие, передаваемое от ноги водителя к главному тормозному цилиндру. Усилитель состоит из вакуумной и атмосферной камер, соединенных штоком. Вакуум создается за счет подключения к впускному коллектору двигателя, а атмосферная камера открыта для воздуха. Корпус усилителя обычно расположен под капотом и соединен с главным тормозным цилиндром, образуя единый блок.
Таблица 1: Основные компоненты вакуумного усилителя тормозов
| Компонент | Функция | Материал |
|---|---|---|
| Корпус | Обеспечивает герметичность и защиту внутренних элементов | Чугун или алюминиевый сплав |
| Диафрагма | Разделяет вакуумную и атмосферную камеры | Резина или полимер |
| Шток | Передает усилие от педали тормоза к главному тормозному цилиндру | Сталь |
| Обратный клапан | Поддерживает вакуум в вакуумной камере | Резина или пластик |
| Вакуумный шланг | Соединяет усилитель с впускным коллектором | Резина |
Признаки неисправности вакуумного усилителя
Как понять, что с вакуумным усилителем что-то не так? Честно говоря, я поначалу не придавала этому значения, пока не заметила, что педаль тормоза стала слишком жесткой. Вот несколько симптомов, на которые стоит обратить внимание:
- Увеличенное усилие при нажатии на педаль тормоза. Педаль становится очень жесткой, особенно на низких скоростях.
- Снижение эффективности торможения. Автомобиль тормозит хуже, требуется больше времени и расстояния для полной остановки.
- Нестабильная работа педали тормоза. Педаль может проваливаться или «играть».
- Шум при нажатии на педаль тормоза. Может быть слышен шипящий или свистящий звук.
- Увеличенный тормозной путь. Это самый опасный симптом, требующий немедленной диагностики.
- Визуальные признаки утечки вакуума. Можно заметить трещины или повреждения вакуумного шланга.
- Индикатор ABS горит на приборной панели. В некоторых случаях неисправность усилителя может влиять на работу ABS.
Диагностика вакуумного усилителя
Диагностика вакуумного усилителя не требует специальных знаний и дорогостоящего оборудования. Я сама провела ее, используя минимальный набор инструментов. Первым делом нужно проверить вакуумный шланг на наличие трещин и повреждений. Затем можно проверить наличие вакуума в вакуумной камере, используя вакуумметр. Если вакуум отсутствует или недостаточно сильный, то проблема может быть в утечке вакуума, неисправном обратном клапане или неисправном вакуумном насосе (в некоторых автомобилях). Также можно проверить работу усилителя, нажав на педаль тормоза при заглушенном двигателе. Если педаль становится очень жесткой, то усилитель, скорее всего, исправен. Если же педаль остается мягкой, то проблема может быть в утечке вакуума или неисправности самого усилителя.
Таблица 2: Методы проверки вакуумного усилителя
| Метод | Инструменты | Описание | Результат |
|---|---|---|---|
| Проверка вакуумного шланга | Визуальный осмотр | Осмотреть шланг на наличие трещин и повреждений | Наличие повреждений указывает на утечку вакуума |
| Проверка вакуума вакуумметром | Вакуумметр | Подключить вакуумметр к вакуумному шлангу и измерить вакуум | Низкий вакуум указывает на утечку или неисправность насоса |
| Проверка работы при заглушенном двигателе | — | Нажать на педаль тормоза при заглушенном двигателе | Жесткая педаль указывает на исправный усилитель |
| Проверка обратного клапана | — | Отсоединить шланг от клапана и проверить его на герметичность | Клапан не должен пропускать воздух |
| Визуальный осмотр диафрагмы | — | Осмотреть диафрагму на наличие повреждений | Поврежденная диафрагма требует замены усилителя |
Необходимые инструменты и материалы
Для ремонта вакуумного усилителя вам понадобятся следующие инструменты и материалы:
- Набор гаечных ключей и головок
- Отвертки (плоская и крестовая)
- Вакуумметр
- Новый обратный клапан (если требуется замена)
- Новый вакуумный усилитель (если требуется замена)
- Смазка для тормозных цилиндров
- Тормозная жидкость
- Ветошь
- Перчатки
Таблица 3: Список инструментов и материалов
| Инструмент/Материал | Артикул (пример) | Цена (пример) | Количество | Примечание |
|---|---|---|---|---|
| Набор гаечных ключей | Kraftwerk 12345 | 2500 руб. | 1 | Универсальный набор |
| Отвертки | Stanley 65432 | 800 руб. | 1 | Набор из 5 шт. |
| Вакуумметр | Autel MAXIVIN | 5000 руб. | 1 | Для точной диагностики |
| Обратный клапан | Bosch 1987471001 | 500 руб. | 1 | Подбирается по VIN |
| Тормозная жидкость | Liqui Moly 8100 | 1200 руб. | 1 л | DOT 4 |
Пошаговая инструкция по ремонту вакуумного усилителя
Итак, приступим к ремонту! Я помню, как волновалась, когда впервые взялась за эту задачу, но все оказалось не так страшно, как казалось. Сначала нужно отсоединить вакуумный шланг от усилителя и главного тормозного цилиндра. Затем открутить крепежные болты и снять усилитель. После этого необходимо разобрать усилитель, чтобы получить доступ к диафрагме и обратному клапану. Проверьте диафрагму на наличие повреждений. Если она повреждена, то усилитель необходимо заменить. Если диафрагма цела, то можно заменить обратный клапан. После замены клапана соберите усилитель и установите его на автомобиль. Подсоедините вакуумный шланг и закрепите усилитель крепежными болтами. Залейте тормозную жидкость и прокачайте тормозную систему. Убедитесь, что педаль тормоза работает правильно и автомобиль тормозит эффективно.
Замена обратного клапана вакуумного усилителя
Замена обратного клапана – это относительно простая процедура, которую можно выполнить самостоятельно. Выбор клапана зависит от марки и модели автомобиля. Убедитесь, что новый клапан соответствует требованиям производителя. После установки нового клапана проверьте герметичность соединения.
Регулировка вакуумного усилителя
После ремонта или замены вакуумного усилителя может потребоваться его регулировка. Регулировка усилителя заключается в настройке положения штока относительно главного тормозного цилиндра. Неправильная регулировка может привести к неэффективному торможению или повышенному износу тормозных колодок.
Возможные проблемы при ремонте и их решения
При ремонте вакуумного усилителя могут возникнуть некоторые проблемы. Например, крепежные болты могут быть заржавевшими и трудно откручиваться. В этом случае можно использовать проникающую смазку. Также может возникнуть проблема с прокачкой тормозной системы. В этом случае необходимо убедиться, что все соединения герметичны и что в системе нет воздуха.
Меры предосторожности
Работа с тормозной системой требует особой осторожности. Всегда используйте защитные перчатки и очки. Не допускайте попадания тормозной жидкости на кожу и в глаза. При работе с тормозной системой соблюдайте технику безопасности.
Стоимость ремонта
Стоимость ремонта вакуумного усилителя своими руками значительно ниже, чем в автосервисе. Замена обратного клапана обойдется примерно в 500-1000 рублей, а замена усилителя – в 2000-5000 рублей. В автосервисе замена усилителя может стоить от 5000 до 15000 рублей.
Таблица 4: Сравнение стоимости ремонта (своими руками vs СТО)
| Вид работ | Своими руками | Автосервис |
|---|---|---|
| Замена обратного клапана | 500-1000 руб. | 2000-3000 руб. |
| Замена вакуумного усилителя | 2000-5000 руб. | 5000-15000 руб. |
| Диагностика | Бесплатно (визуальный осмотр) | 500-1500 руб. |
| Прокачка тормозной системы | Бесплатно (при замене компонентов) | 1000-2000 руб. |
| Общая стоимость | 2500-6000 руб. | 8500-21500 руб. |
FAQ
Вопрос: Как часто нужно проверять вакуумный усилитель?
Ответ: Рекомендуется проверять вакуумный усилитель при каждой замене тормозных колодок или дисков, а также при появлении признаков неисправности.
Вопрос: Можно ли ездить с неисправным вакуумным усилителем?
Ответ: Нет, ездить с неисправным вакуумным усилителем опасно. Это может привести к потере тормозной эффективности и аварии.
Вопрос: Как долго служит вакуумный усилитель?
Ответ: Срок службы вакуумного усилителя зависит от условий эксплуатации и качества компонентов. Обычно он составляет от 5 до 10 лет.
Таблица 5: Мифы и правда о вакуумном усилителе тормозов
| Миф | Правда |
|---|---|
| Вакуумный усилитель можно игнорировать | Неисправный усилитель серьезно влияет на безопасность |
| Ремонт усилителя слишком сложен для новичка | Замена клапана вполне по силам начинающему автомеханику |
| Замена усилителя требует специальных навыков | При наличии инструкции и инструментов можно справиться самостоятельно |
| Вакуумный усилитель не требует обслуживания | Регулярная проверка и замена клапана продлевают срок службы |
| Любой шум в педали тормоза – признак неисправности усилителя | Шум может быть вызван разными причинами, требуется диагностика |
