Ремонт блока управления климат-контролем

Задумывались ли вы когда-нибудь, почему в машине вдруг перестал работать климат-контроль? Представьте себе: за окном жара, а в салоне душно и нечем дышать. По статистике, около 15% водителей сталкиваются с проблемами климат-контроля ежегодно. Ремонт блока управления климат-контролем может показаться сложной задачей, но на самом деле, при наличии базовых знаний и инструментов, многие неисправности можно устранить самостоятельно. В этой статье мы подробно рассмотрим, как диагностировать и ремонтировать блок управления климат-контролем, чтобы вернуть комфорт в ваш автомобиль.

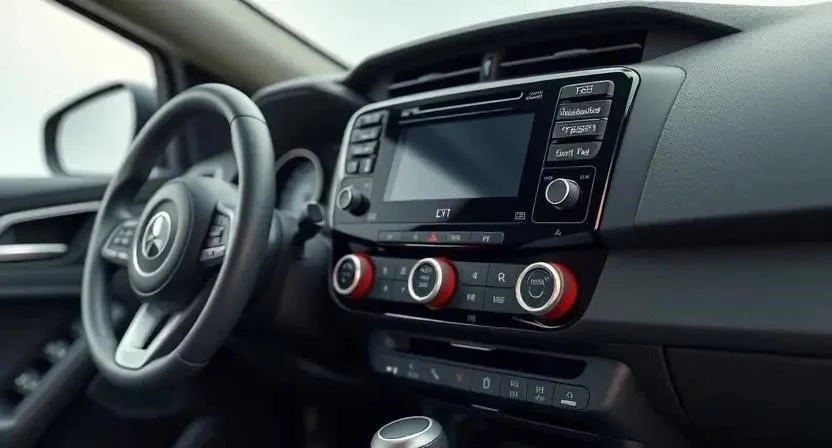

Что такое блок управления климат-контролем ― Функции, расположение, принцип работы

Блок управления климат-контролем – это своеобразный мозг системы кондиционирования и отопления автомобиля. Он отвечает за поддержание заданной температуры в салоне, регулируя работу компрессора, вентилятора, заслонок и других компонентов. Обычно он расположен под центральной консолью или в непосредственной близости от блока управления печкой. Принцип работы основан на получении данных от различных датчиков (температуры, давления, влажности) и управлении исполнительными механизмами для достижения желаемого микроклимата. Честно говоря, это довольно сложная система, но разобраться в ней вполне реально.

Типичные неисправности блока управления

Неисправности блока управления климат-контролем могут проявляться по-разному. Самые распространенные проблемы – это отказ работы системы, неправильное отображение информации на дисплее, некорректное управление вентилятором или заслонками. Я сама долгое время не понимала, почему у меня то холодно, то жарко в машине, пока не выяснила, что проблема в блоке управления. Вот некоторые из наиболее частых неисправностей:

• Не включается кондиционер
• Не регулируется температура
• Не работает вентилятор
• Не переключаются режимы обдува
• Неисправен дисплей
• Залипают кнопки
• Странные звуки при работе системы
• Неправильная работа датчиков

Причины поломок блока управления

Существует множество факторов, которые могут привести к поломке блока управления климат-контролем. Слушай, это может быть как естественный износ компонентов, так и внешние воздействия. Вот некоторые из основных причин:

1. Перепады напряжения в электросети автомобиля: Резкие скачки напряжения могут повредить электронные компоненты блока.
2. Попадание влаги: Влага может вызвать коррозию контактов и короткое замыкание.
3. Механические повреждения: Удары или вибрации могут привести к повреждению платы или разъемов.
4. Износ компонентов: Со временем электронные компоненты теряют свои свойства.
5. Некачественные запчасти: Использование дешевых аналогов может привести к быстрому выходу из строя.
6. Загрязнение: Пыль и грязь могут накапливаться внутри блока, нарушая его работу.
7. Неправильная эксплуатация: Частое включение и выключение системы без необходимости может сократить срок ее службы.

Диагностика неисправностей

Диагностика неисправностей блока управления климат-контролем – это важный этап, который позволяет точно определить причину проблемы. Я тоже думала, что все дело в фреоне, пока не проверила предохранители. Существует несколько методов диагностики:

1. Визуальный осмотр: Проверьте блок на наличие видимых повреждений, коррозии, трещин. Осмотрите разъемы и контакты.

2. Проверка предохранителей: Убедитесь, что предохранитель климат-контроля не перегорел. Замените его при необходимости.

3. Диагностический сканер: Подключите диагностический сканер к разъему OBD-II и считайте коды ошибок. Это поможет определить, какой компонент неисправен.

4. Мультиметр: Используйте мультиметр для проверки напряжения и сопротивления на различных участках цепи. Это позволит выявить обрывы или короткие замыкания.

5. Проверка датчиков: Проверьте работоспособность датчиков температуры, давления и влажности. При необходимости замените неисправные датчики.

6. Проверка проводки: Осмотрите проводку на наличие повреждений, обрывов или коротких замыканий.

7. Проверка реле: Проверьте работоспособность реле, управляющих компрессором и вентилятором.

Необходимые инструменты и материалы

Для ремонта блока управления климат-контролем вам понадобятся следующие инструменты и материалы:

Таблица 1: Список инструментов и материалов

Таблица 2: Артикулы запчастей (пример)

Пошаговая инструкция по ремонту

Пошаговая инструкция по ремонту блока управления климат-контролем может варьироваться в зависимости от конкретной модели автомобиля и типа неисправности. Однако, общие шаги следующие:

1. Отключите аккумулятор: Это необходимо для предотвращения короткого замыкания.
2. Снимите блок управления: Осторожно отсоедините разъемы и открутите крепежные болты.
3. Разберите блок: Аккуратно разберите блок, запоминая расположение компонентов.

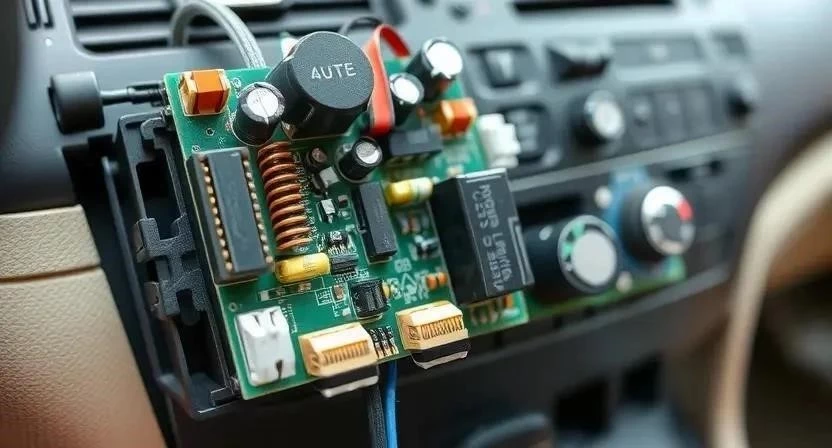

4. Осмотрите плату: Внимательно осмотрите плату на наличие повреждений, коррозии, трещин.
5. Пропаяйте контакты: Пропаяйте все подозрительные контакты.
6. Замените неисправные компоненты: Замените неисправные конденсаторы, резисторы, микросхемы.
7. Соберите блок: Аккуратно соберите блок, убедившись, что все компоненты установлены на свои места.
8. Установите блок: Установите блок на место, подключите разъемы и закрутите крепежные болты.
9. Подключите аккумулятор: Подключите аккумулятор и проверьте работоспособность системы.

Замена предохранителя

Замена предохранителя климат-контроля – это простая процедура, которую можно выполнить самостоятельно. Найдите блок предохранителей (обычно расположен под приборной панелью или в моторном отсеке). Найдите предохранитель, отвечающий за климат-контроль (информация указана в руководстве по эксплуатации автомобиля). Извлеките перегоревший предохранитель и замените его на новый с таким же номиналом. Убедитесь, что предохранитель плотно установлен в гнезде.

Возможные проблемы при ремонте и их решения

При ремонте блока управления климат-контролем могут возникнуть различные проблемы. Вот некоторые из них и способы их решения:

• Не удается найти неисправный компонент: Используйте диагностический сканер и мультиметр для более точной диагностики.
• Не удается отпаять компонент: Используйте качественный паяльник и флюс.
• Повреждены дорожки на плате: Восстановите дорожки с помощью проводников.
• Не работает система после ремонта: Проверьте правильность подключения разъемов и убедитесь, что все компоненты установлены на свои места.
• Не удается найти запчасти: Обратитесь к специализированным магазинам или закажите запчасти онлайн.
• Не хватает опыта: Обратитесь к профессионалам.
• Сложность разборки блока: Используйте специальные инструменты и будьте аккуратны.

Профилактика поломок

Чтобы избежать поломок блока управления климат-контролем, рекомендуется соблюдать следующие правила:

Регулярно проверяйте состояние предохранителей и проводки. Избегайте попадания влаги в блок управления. Не подвергайте систему резким перепадам напряжения. Используйте качественные запчасти. Регулярно очищайте салон автомобиля от пыли и грязи. Не злоупотребляйте включением и выключением системы без необходимости.

FAQ

1. Сколько стоит ремонт блока управления климат-контролем?

Стоимость ремонта может варьироваться в зависимости от сложности неисправности и стоимости запчастей. В среднем, ремонт может стоить от 2000 до 10000 рублей.

2. Можно ли отремонтировать блок управления климат-контролем самостоятельно?

Да, при наличии базовых знаний и инструментов, многие неисправности можно устранить самостоятельно.

3. Какие запчасти чаще всего приходится менять?

Чаще всего приходится менять предохранители, резисторы, датчики температуры и вентилятора.

4. Как понять, что блок управления климат-контролем неисправен?

Признаки неисправности – это отказ работы системы, неправильное отображение информации на дисплее, некорректное управление вентилятором или заслонками.

5. Где можно купить запчасти для ремонта?

Запчасти можно купить в специализированных магазинах, онлайн-магазинах или на авторазборках.

Таблица 3: Мифы и правда
