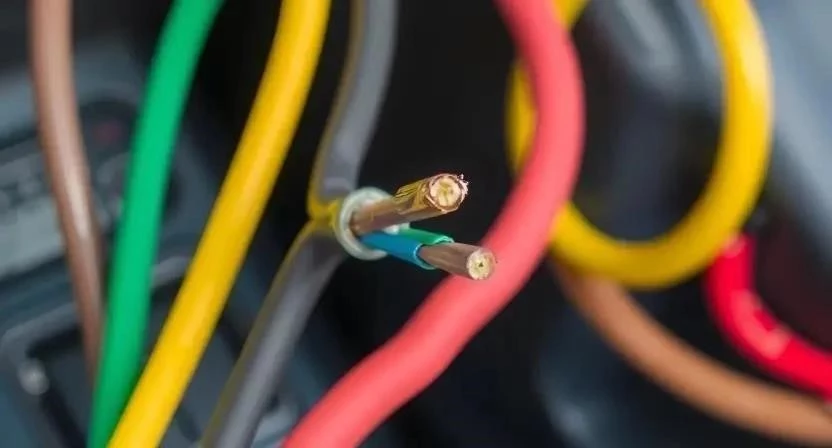

Вы когда-нибудь задумывались, почему машина вдруг перестает реагировать на поворот ключа? Или почему габариты горят, а фары – нет? Часто, причина кроется в скрытом враге – обрыве проводки. Более 80% неисправностей в автомобильной электрике связаны именно с повреждением проводов. Прозвонка проводки автомобиля – это способ обнаружить эти скрытые проблемы и вернуть вашу машину в строй. В этой статье я расскажу, как самостоятельно, с помощью простого мультиметра, найти обрыв и вернуть комфорт в вождение.
Необходимые инструменты и материалы
Прежде чем приступить к прозвонке проводки, нужно подготовить все необходимое. Честно говоря, без правильных инструментов тут не обойтись. У меня всегда под рукой:
- Мультиметр – главный инструмент для измерения напряжения, тока и сопротивления.
- Провода – для соединения щупов мультиметра с проверяемыми участками проводки.
- Индикатор напряжения – полезен для быстрой проверки наличия напряжения на проводе.
- Изолента – для изоляции оголенных участков проводки.
- Схема проводки автомобиля – без нее как без рук, особенно если вы новичок.
Кстати, схему можно найти в руководстве по эксплуатации автомобиля или скачать в интернете.
| Инструмент | Функция | Пример модели | Приблизительная стоимость |
|---|---|---|---|
| Мультиметр | Измерение напряжения, тока, сопротивления | DT-8308 | 1500-3000 руб. |
| Индикатор напряжения | Проверка наличия напряжения | NT-200 | 500-1000 руб. |
| Изолента | Изоляция проводов | 3M Super 33+ | 200-500 руб. |
| Провода с зажимами | Подключение к проводке | Различные | 300-800 руб. |
Основы электрики для начинающих
Чтобы успешно прозвонить проводку, нужно понимать базовые принципы электрики. Я тоже поначалу путалась в этих терминах, но сейчас все стало намного проще. Давайте разберемся:
- Напряжение – это разность потенциалов между двумя точками. Измеряется в вольтах (В).
- Ток – это направленное движение электрических зарядов. Измеряется в амперах (А).
- Сопротивление – это препятствие для прохождения тока. Измеряется в омах (Ω).
- Короткое замыкание – это непреднамеренное соединение двух проводов с разным потенциалом.
- Обрыв цепи – это разрыв в проводнике, препятствующий прохождению тока.
Меры безопасности при работе с электрикой автомобиля
Безопасность превыше всего! Перед тем, как приступить к проверке проводки, обязательно соблюдайте следующие правила:
- Отключите отрицательную клемму аккумулятора. Это обезопасит вас от случайного короткого замыкания.
- Используйте инструменты с изолированными ручками.
- Не работайте с проводкой во влажной среде.
- Будьте внимательны и не торопитесь.
- Если вы не уверены в своих силах, лучше обратитесь к профессионалу.
Подготовка к прозвонке
Теперь, когда мы вооружились знаниями и инструментами, можно приступать к подготовке. Сначала нужно найти схему проводки вашего автомобиля. Определите цепь, которую нужно проверить. Например, если не работают фары, нужно найти схему подключения фар и определить, какие провода нужно прозвонить. Представьте, что схема – это карта сокровищ, а неисправность – это спрятанный клад. Ваша задача – найти этот клад!
Прозвонка проводки мультиметром – пошаговая инструкция
Итак, самый важный этап – прозвонка проводки мультиметром. Я постараюсь объяснить все максимально подробно:
- Установите мультиметр в режим прозвонки (обычно обозначается значком диода или звуковым сигналом).
- Подключите один щуп мультиметра к одному концу проверяемого провода, а другой – к другому концу.
- Если провод цел, мультиметр издаст звуковой сигнал или покажет низкое сопротивление (близкое к нулю).
- Если звукового сигнала нет и сопротивление бесконечно велико, значит, провод оборван.
- Проверьте все соединения и разъемы на предмет коррозии или окисления.
- Если обрыв находится в труднодоступном месте, можно использовать провода с зажимами для подключения щупов.
- Не забывайте проверять массу!
| Режим мультиметра | Что измеряет | Диапазон измерения | Как использовать |
|---|---|---|---|
| Прозвонка | Целостность цепи | — | Подключить щупы к концам провода |
| Постоянное напряжение (DCV) | Напряжение постоянного тока | 200мВ — 1000В | Подключить щупы к точкам измерения |
| Переменное напряжение (ACV) | Напряжение переменного тока | 200мВ — 700В | Подключить щупы к точкам измерения |
| Сопротивление (Ω) | Сопротивление цепи | 200Ω — 20MΩ | Подключить щупы к концам цепи (без напряжения!) |
| Ток (A) | Сила тока | 200мА — 10А | Включить мультиметр последовательно в цепь |
Интерпретация результатов
Что означают показания мультиметра? Если мультиметр издает звуковой сигнал или показывает низкое сопротивление, значит, провод цел. Если звукового сигнала нет и сопротивление бесконечно велико, значит, провод оборван. Если сопротивление слишком высокое, значит, в цепи есть плохой контакт. Если мультиметр показывает напряжение, значит, в цепи есть питание. Помните, что правильная интерпретация результатов – это ключ к успешной диагностике проводки.
Проверка массы
Прозвонка массы – это проверка соединения с кузовом автомобиля. Убедитесь, что провод массы надежно закреплен на кузове и не имеет коррозии. Для проверки массы подключите один щуп мультиметра к кузову автомобиля, а другой – к проводу массы. Мультиметр должен показать низкое сопротивление (близкое к нулю).
Типичные ошибки при прозвонке проводки и способы их устранения
Даже опытные автоэлектрики иногда допускают ошибки. Я тоже сталкивалась с трудностями, особенно поначалу. Вот некоторые типичные ошибки и способы их устранения:
- Неправильный режим мультиметра. Убедитесь, что мультиметр установлен в правильный режим (прозвонка, сопротивление, напряжение).
- Плохой контакт щупов. Убедитесь, что щупы надежно подключены к проверяемым участкам проводки.
- Неисправный мультиметр. Проверьте работоспособность мультиметра, измерив напряжение на известном источнике питания.
- Неправильная схема проводки. Убедитесь, что вы используете правильную схему проводки для вашего автомобиля.
- Пропуск массы. Не забывайте проверять массу!
- Неправильная интерпретация результатов. Внимательно изучите показания мультиметра и правильно их интерпретируйте.
- Поврежденные провода. Внимательно осмотрите провода на предмет повреждений изоляции или обрывов.
| Типичная неисправность | Причина | Способ устранения |
|---|---|---|
| Отсутствие напряжения на фарах | Оборван провод, перегорел предохранитель | Прозвонить провод, заменить предохранитель |
| Не работают поворотники | Перегорела лампочка, неисправно реле поворотников | Заменить лампочку, проверить реле |
| Не работает центральный замок | Оборван провод, неисправен блок управления | Прозвонить провод, проверить блок управления |
| Плохо заводится двигатель | Плохой контакт массы, неисправен датчик коленвала | Проверить массу, проверить датчик |
| Не работает магнитола | Оборван провод питания, перегорел предохранитель | Прозвонить провод, заменить предохранитель |
Прозвонка предохранителей
Прозвонка предохранителей – это простой способ проверить, не перегорел ли предохранитель. Установите мультиметр в режим прозвонки и подключите щупы к контактам предохранителя. Если предохранитель цел, мультиметр издаст звуковой сигнал. Если звукового сигнала нет, значит, предохранитель перегорел и его нужно заменить.
FAQ – ответы на часто задаваемые вопросы
Я собрала самые популярные вопросы о прозвонке проводки и постаралась на них ответить:
- Можно ли прозвонить проводку без мультиметра? – Нет, мультиметр – это необходимый инструмент для проверки проводки.
- Что делать, если я не могу найти схему проводки? – Поищите схему в руководстве по эксплуатации автомобиля или скачайте ее в интернете.
- Как проверить проводку, если она находится в труднодоступном месте? – Используйте провода с зажимами для подключения щупов.
- Что делать, если я не уверен в своих силах? – Обратитесь к профессиональному автоэлектрику.
- Как часто нужно проверять проводку? – Рекомендуется проверять проводку хотя бы раз в год, а также при появлении признаков неисправности.
- Какие еще инструменты могут пригодиться при проверке проводки? – Индикатор напряжения, тестер, плоскогубцы, отвертки.
- Как правильно выбрать мультиметр? – Обратите внимание на диапазон измерения, точность, наличие необходимых функций и удобство использования.
Надеюсь, эта статья помогла вам разобраться в тонкостях прозвонки проводки автомобиля. Удачи вам на дорогах!
