Задумывались ли вы когда-нибудь, как автомобиль плавно набирает скорость или уверенно преодолевает подъемы? В этом огромную роль играет коробка передач (КПП). Более 85% автомобилей оснащены именно механическими или автоматическими КПП. Понимание устройства КПП – ключ к осознанному управлению автомобилем и своевременному обслуживанию. В этой статье мы подробно разберем, как работает этот важный узел, какие бывают виды трансмиссий и как правильно за ними ухаживать.
Что такое КПП и ее назначение
КПП, или коробка передач, – это механизм, который изменяет крутящий момент и частоту вращения, передаваемые от двигателя к ведущим колесам. В автомобиле она позволяет двигателю работать в оптимальном режиме независимо от скорости движения. В тракторе КПП обеспечивает необходимую тягу для выполнения различных сельскохозяйственных работ. Представь, что ты едешь на велосипеде: переключая передачи, ты адаптируешься к рельефу местности. КПП в автомобиле делает то же самое, только автоматически или с помощью водителя.
Виды коробок передач
Существует несколько основных видов коробок передач, каждый из которых имеет свои преимущества и недостатки. Механическая КПП требует от водителя непосредственного участия в переключении передач, обеспечивая полный контроль над автомобилем. Автоматическая КПП делает это за вас, предлагая комфорт и удобство. Роботизированная КПП сочетает в себе элементы обеих систем, а вариатор (CVT) обеспечивает плавное и бесступенчатое изменение передаточного числа. Честно говоря, выбор КПП зависит от ваших предпочтений и условий эксплуатации автомобиля.
Вот основные виды КПП:
- Механическая КПП (МКПП): Классический вариант, требующий навыков вождения.
- Автоматическая КПП (АКПП): Обеспечивает комфорт и удобство, особенно в городском трафике.
- Роботизированная КПП (РКПП): Сочетает в себе преимущества МКПП и АКПП.
- Вариатор (CVT): Обеспечивает плавное и бесступенчатое изменение передаточного числа.
- Преселективная КПП (DSG, PDK): Быстрое и плавное переключение передач.
- Автоматизированная механическая КПП (AMT): Более простая и дешевая альтернатива РКПП.
- Гидромеханическая КПП (АКПП с гидротрансформатором): Традиционный тип АКПП.
- Электромеханическая КПП: Используется в электромобилях и гибридах.
А вот таблица для сравнения:
| Тип КПП | Преимущества | Недостатки | Применение | Стоимость |
|---|---|---|---|---|
| МКПП | Надежность, простота, экономичность | Требует навыков вождения, менее комфортна | Легковые автомобили, грузовики | Низкая |
| АКПП | Комфорт, удобство, плавность хода | Меньшая экономичность, сложнее в ремонте | Легковые автомобили, внедорожники | Высокая |
| РКПП | Сочетает преимущества МКПП и АКПП | Сложность конструкции, высокая стоимость | Спортивные автомобили, премиум-класс | Очень высокая |
| CVT | Плавность хода, экономичность | Ограничения по мощности, специфический звук | Легковые автомобили | Средняя |
| DSG | Быстрое переключение, экономичность | Сложность, дорогой ремонт | Спортивные автомобили, премиум-класс | Высокая |

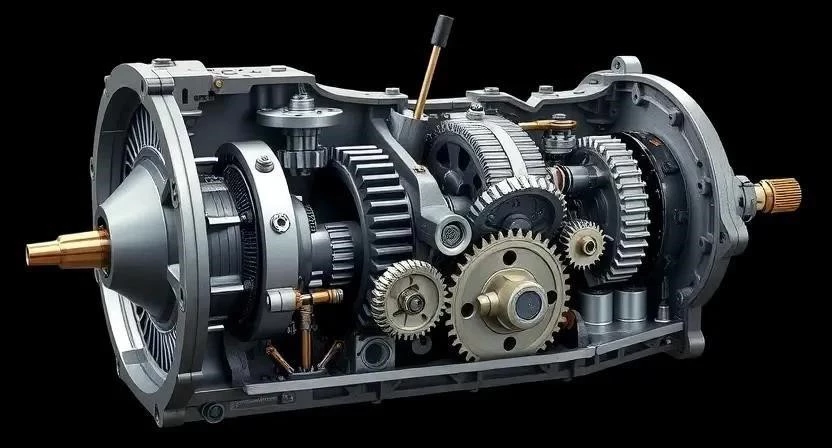

Устройство механической КПП
Механическая КПП состоит из нескольких основных компонентов. Валы (первичный, вторичный и промежуточный) передают вращение от двигателя к колесам. Шестерни разных размеров обеспечивают изменение передаточного числа. Синхронизаторы выравнивают скорости вращения шестерен при переключении передач, предотвращая рывки. Механизм переключения позволяет водителю выбирать нужную передачу. Я тоже думала, что устройство КПП – это что-то невероятно сложное, пока не разобралась в деталях.
Основные компоненты механической КПП:
- Корпус КПП: Обеспечивает защиту внутренних компонентов.
- Первичный вал: Принимает вращение от двигателя.
- Вторичный вал: Передает вращение на карданный вал или полуоси.
- Промежуточный вал: Обеспечивает передачу вращения между первичным и вторичным валами.
- Шестерни: Различных размеров для изменения передаточного числа.
- Синхронизаторы: Выравнивают скорости вращения шестерен.
- Механизм переключения: Обеспечивает выбор нужной передачи.
- Подшипники: Обеспечивают плавное вращение валов.
- Сальники: Предотвращают утечку масла.
- Шлицы: Соединяют валы и шестерни.
- Вилки переключения: Перемещают синхронизаторы.
- Рычаг переключения: Управляет механизмом переключения.
Вот таблица с основными компонентами:
| Компонент | Функция | Материал | Примерная стоимость замены | Срок службы (ориентировочно) |
|---|---|---|---|---|
| Первичный вал | Прием вращения от двигателя | Сталь | 5000-10000 руб. | 100 000 — 200 000 км |
| Вторичный вал | Передача вращения на колеса | Сталь | 6000-12000 руб. | 100 000 — 200 000 км |
| Шестерня | Изменение передаточного числа | Сталь | 1000-3000 руб. | 50 000 — 100 000 км |
| Синхронизатор | Выравнивание скоростей вращения | Бронза, сталь | 2000-5000 руб. | 50 000 — 100 000 км |
| Подшипник | Обеспечение плавного вращения | Сталь | 500-2000 руб. | 50 000 — 100 000 км |
Принцип работы механической КПП
Принцип работы механической КПП основан на выборе различных пар шестерен, которые обеспечивают разные передаточные числа. Когда водитель переключает передачу, он перемещает вилку переключения, которая соединяет нужную шестерню с валом. Синхронизатор выравнивает скорости вращения шестерен, чтобы переключение было плавным. Крутящий момент передается от двигателя через первичный вал, промежуточный вал и вторичный вал к колесам. Слушай, это как конструктор LEGO, только гораздо сложнее и важнее!

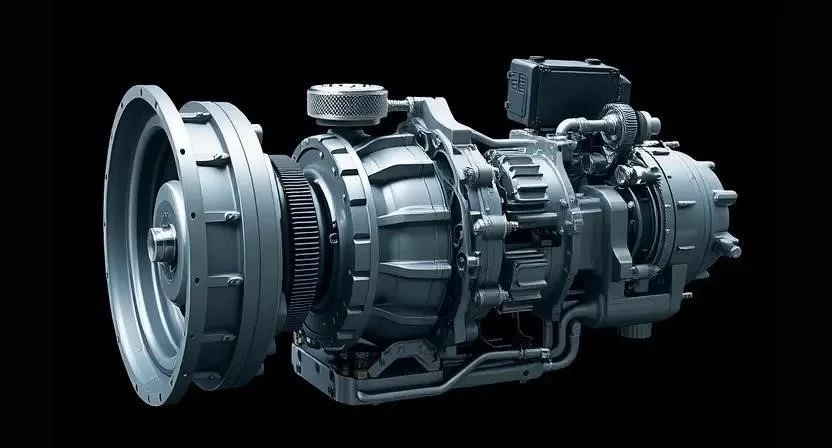

Устройство автоматической КПП
Автоматическая КПП значительно отличается от механической. Вместо ручного переключения передач используется гидротрансформатор, который передает вращение от двигателя к планетарным передачам. Планетарные передачи обеспечивают различные передаточные числа. Гидроблок управляет потоком рабочей жидкости, которая переключает передачи. Электронный блок управления (ЭБУ) контролирует работу всей системы. Приятно осознавать, что вся эта сложная система работает автоматически, обеспечивая комфортное вождение.
Принцип работы автоматической КПП
Автоматическое переключение передач происходит за счет изменения давления рабочей жидкости в гидроблоке. ЭБУ анализирует различные параметры, такие как скорость автомобиля, нагрузка на двигатель и положение педали газа, и на основе этих данных выбирает оптимальную передачу. Гидротрансформатор обеспечивает плавную передачу крутящего момента, а планетарные передачи обеспечивают различные передаточные числа. Кстати, современные АКПП часто имеют ручной режим переключения, который позволяет водителю контролировать выбор передач.
Интерактивная схема КПП
Особенности КПП трактора
КПП трактора отличается от автомобильной КПП своей конструкцией и функциональностью. Тракторные КПП обычно имеют большее количество передач, чтобы обеспечить необходимую тягу для выполнения различных сельскохозяйственных работ. Они также могут иметь дополнительные режимы работы, такие как реверс и ползущая передача. Девочки, если вы когда-нибудь видели трактор в работе, то понимаете, насколько важна надежность и функциональность его КПП.
Обслуживание и ремонт КПП
Регулярное обслуживание КПП – залог ее долгой и надежной работы. Необходимо своевременно менять масло, регулировать зазоры и диагностировать неисправности. Замена масла в механической КПП обычно требуется каждые 60 000 — 80 000 км, а в автоматической КПП – каждые 40 000 — 60 000 км. При появлении посторонних шумов, рывков или затруднений при переключении передач необходимо обратиться к специалисту. Удивилась, как часто люди пренебрегают обслуживанием КПП, что приводит к дорогостоящему ремонту.
Типичные неисправности КПП
Существует множество типичных неисправностей КПП. К ним относятся износ шестерен, поломка синхронизаторов, утечка масла, неисправность механизма переключения и выход из строя ЭБУ. Симптомы неисправностей могут быть разными: посторонние шумы, рывки при переключении передач, затрудненное переключение передач, утечка масла и т.д. Способы устранения неисправностей зависят от их характера и степени тяжести. В некоторых случаях достаточно заменить масло или отрегулировать зазоры, в других – потребуется капитальный ремонт или замена КПП.
Вот таблица с типичными неисправностями:
| Неисправность | Симптомы | Причины | Способы устранения | Примерная стоимость ремонта |
|---|---|---|---|---|
| Посторонние шумы | Шум при движении, особенно при переключении передач | Износ шестерен, подшипников | Замена шестерен, подшипников | 5000-20000 руб. |
| Рывки при переключении передач | Резкие толчки при переключении передач | Износ синхронизаторов, неисправность механизма переключения | Замена синхронизаторов, ремонт механизма переключения | 3000-10000 руб. |
| Утечка масла | Масляные пятна под автомобилем | Повреждение сальников, прокладки | Замена сальников, прокладки | 2000-5000 руб. |
| Затрудненное переключение передач | Трудности при переключении передач | Износ вилок переключения, повреждение тросика | Замена вилок переключения, тросика | 3000-8000 руб. |
| Неисправность ЭБУ (АКПП) | Неправильная работа АКПП, ошибки на приборной панели | Выход из строя электронных компонентов | Ремонт или замена ЭБУ | 10000-30000 руб. |
FAQ
Вопрос: Как часто нужно менять масло в КПП?
Ответ: В механической КПП масло меняется каждые 60 000 — 80 000 км, в автоматической КПП – каждые 40 000 — 60 000 км.
Вопрос: Какие признаки указывают на неисправность КПП?
Ответ: Посторонние шумы, рывки при переключении передач, затрудненное переключение передач, утечка масла.
Вопрос: Можно ли ремонтировать КПП самостоятельно?
Ответ: Ремонт КПП – сложная задача, требующая специальных знаний и инструментов. Рекомендуется обратиться к специалисту.
Вопрос: Что такое гидротрансформатор?
Ответ: Гидротрансформатор – это устройство, которое передает вращение от двигателя к планетарным передачам в автоматической КПП.
Вопрос: Чем отличается механическая КПП от автоматической?
Ответ: Механическая КПП требует ручного переключения передач, автоматическая КПП переключает передачи автоматически.
Вопрос: Что такое синхронизатор?
Ответ: Синхронизатор выравнивает скорости вращения шестерен при переключении передач, предотвращая рывки.
Вопрос: Как выбрать подходящую КПП?
Ответ: Выбор КПП зависит от ваших предпочтений и условий эксплуатации автомобиля. Если вам важен комфорт и удобство, выбирайте автоматическую КПП. Если вам нужен полный контроль над автомобилем и экономичность, выбирайте механическую КПП.
