Как проверить реле автомобиля

Вы когда-нибудь задумывались, почему автомобиль вдруг отказывается заводиться или перестает работать какой-то важный элемент? Часто причиной оказываются маленькие, но очень важные детали – реле. Около 15% всех неисправностей электрооборудования автомобиля связаны именно с ними. Проверка реле – это важная процедура, которую можно выполнить самостоятельно, сэкономив на услугах автосервиса. В этой статье я расскажу, как проверить реле автомобиля, чтобы убедиться в его работоспособности и, при необходимости, заменить его своими руками.

Что такое реле и его функции

Реле – это электромеханическое устройство, которое служит для коммутации электрических цепей. Представь себе выключатель, которым можно управлять дистанционно. Оно позволяет с помощью небольшого тока управлять более мощной цепью. В автомобиле реле используются для управления различными потребителями электроэнергии: фарами, стартером, бензонасосом, вентилятором и другими. Они защищают цепи от перегрузок и обеспечивают надежную работу электрооборудования.

Причины выхода реле из строя

Реле, как и любая другая деталь автомобиля, подвержено износу и может выйти из строя. Честно говоря, я тоже поначалу думала, что реле – это вечная деталь, но нет. Вот основные причины поломок:

1. Коррозия контактов: Влага и грязь могут привести к окислению контактов, что ухудшает их проводимость.
2. Перегрев: Длительная работа реле под большой нагрузкой может вызвать его перегрев и выход из строя.
3. Механические повреждения: Удары и вибрации могут повредить внутренние элементы реле.
4. Скачки напряжения: Нестабильное напряжение в бортовой сети может привести к повреждению катушки реле.
5. Износ контактов: Со временем контакты реле изнашиваются и перестают обеспечивать надежный контакт.
6. Заводской брак: К сожалению, встречаются и случаи брака при производстве реле.
7. Неправильная эксплуатация: Использование реле, не предназначенного для конкретной цепи, может привести к его поломке.

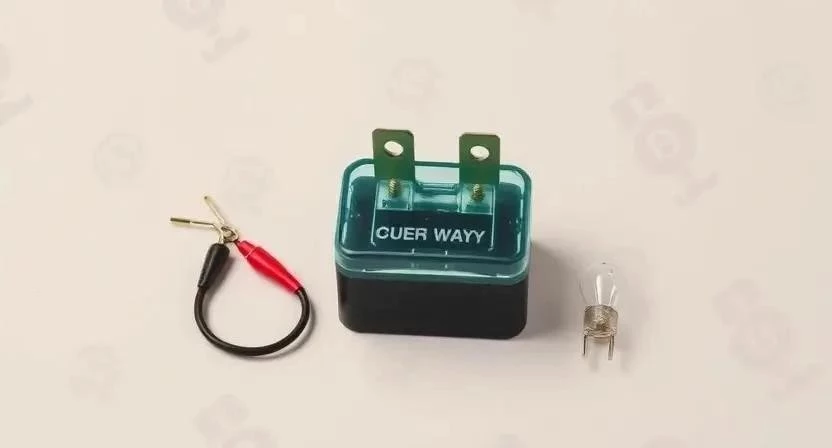

Необходимые инструменты и материалы

Для проверки реле нам понадобится немного инструментов и материалов. Слушай внимательно, чтобы ничего не забыть:

• Мультиметр: Для измерения напряжения, тока и сопротивления.
• Перемычка: Для проверки работоспособности реле путем замыкания контактов.
• Лампочка 12В: Для визуальной проверки срабатывания реле.
• Схема автомобиля: Для определения расположения реле и его контактов.
• Набор отверток: Для снятия и установки реле.
• Плоскогубцы: Для работы с проводами.
• Изолента: Для изоляции соединений.
• Фонарик: Для освещения рабочей зоны.

Меры безопасности

Работа с электричеством требует особой осторожности. Пожалуйста, соблюдайте следующие правила:

• Отключите аккумулятор: Перед началом работы обязательно отключите отрицательную клемму аккумулятора.
• Не работайте во влажной среде: Влага может привести к короткому замыканию и поражению электрическим током.
• Используйте изолированные инструменты: Это поможет избежать случайного контакта с токоведущими частями.
• Будьте внимательны: Не торопитесь и тщательно проверяйте все соединения.

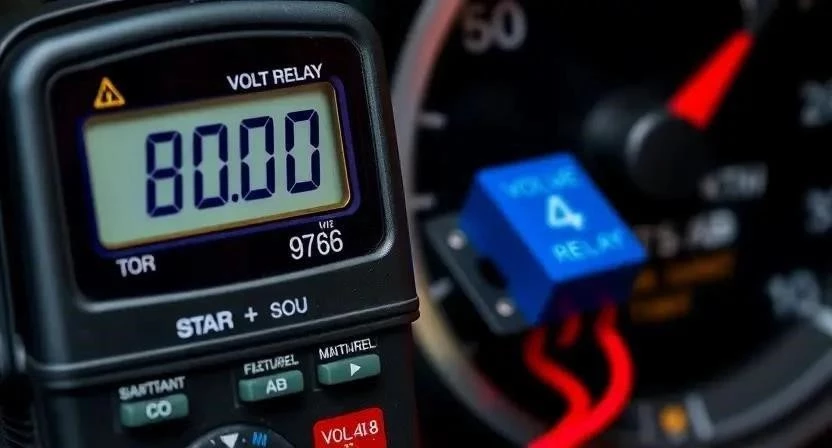

Проверка реле мультиметром

Это, пожалуй, самый точный способ проверки реле. Я сама всегда начинаю именно с него. Вот пошаговая инструкция:

1. Найдите реле: Используйте схему автомобиля, чтобы определить местоположение реле, которое нужно проверить.
2. Отключите питание: Отключите отрицательную клемму аккумулятора.
3. Снимите реле: Аккуратно извлеките реле из разъема.
4. Установите мультиметр: Переключите мультиметр в режим измерения сопротивления (Ом).
5. Проверьте катушку: Прикоснитесь щупами мультиметра к контактам катушки реле (обычно это контакты 85 и 86). Сопротивление должно быть в пределах 50-150 Ом. Если сопротивление равно нулю или бесконечности, реле неисправно.
6. Проверьте контакты: Переключите мультиметр в режим прозвонки (звуковой сигнал). Прикоснитесь щупами к контактам реле (обычно это контакты 30 и 87). При подаче напряжения на катушку реле контакты должны замкнуться (мультиметр должен издавать звуковой сигнал).

Таблица: Схема проверки реле мультиметром

Проверка реле перемычкой

Этот способ проще, чем проверка мультиметром, но менее точный. Он позволяет проверить, срабатывает ли реле при подаче напряжения на катушку. Девочки, это очень удобно, если у вас нет мультиметра под рукой.

1. Найдите реле: Определите местоположение реле, которое нужно проверить.
2. Отключите питание: Отключите отрицательную клемму аккумулятора.
3. Снимите реле: Аккуратно извлеките реле из разъема.
4. Подключите питание: Подключите к контактам катушки реле (85 и 86) провода от аккумулятора (через предохранитель!).
5. Замкните контакты: Замкните контакты реле (30 и 87) перемычкой.
6. Проверьте срабатывание: Если реле исправно, при подаче напряжения на катушку контакты должны замкнуться и перемычка должна загореться.

Проверка реле лампочкой

Этот способ похож на проверку перемычкой, но вместо перемычки используется лампочка. Если реле срабатывает, лампочка загорится.

1. Найдите реле: Определите местоположение реле, которое нужно проверить.
2. Отключите питание: Отключите отрицательную клемму аккумулятора.
3. Снимите реле: Аккуратно извлеките реле из разъема.
4. Подключите питание: Подключите к контактам катушки реле (85 и 86) провода от аккумулятора (через предохранитель!).
5. Подключите лампочку: Подключите лампочку 12В к контактам реле (30 и 87).
6. Проверьте срабатывание: Если реле исправно, при подаче напряжения на катушку лампочка должна загореться.

Замена реле

Если реле неисправно, его необходимо заменить. Это довольно простая процедура, которую можно выполнить самостоятельно.

1. Купите новое реле: Убедитесь, что новое реле соответствует старому по характеристикам (напряжение, ток, количество контактов).
2. Отключите питание: Отключите отрицательную клемму аккумулятора.
3. Снимите старое реле: Аккуратно извлеките старое реле из разъема.
4. Установите новое реле: Вставьте новое реле в разъем.
5. Подключите питание: Подключите отрицательную клемму аккумулятора.
6. Проверьте работу: Убедитесь, что новый реле работает правильно.

Типичные ошибки при проверке реле

При проверке реле можно допустить некоторые ошибки. Чтобы их избежать, обратите внимание на следующее:

• Неправильный режим мультиметра: Убедитесь, что мультиметр установлен в правильный режим (сопротивление или прозвонка).
• Неправильное подключение щупов: Подключайте щупы мультиметра к правильным контактам реле.
• Недостаточное напряжение: Убедитесь, что на катушку реле подается достаточное напряжение (12В).
• Неисправный предохранитель: Проверьте предохранитель, который защищает цепь реле.
• Плохой контакт: Убедитесь, что контакты реле чистые и обеспечивают надежный контакт.
• Использование неподходящего реле: Не используйте реле, которое не предназначено для конкретной цепи.
• Несоблюдение мер безопасности: Всегда отключайте аккумулятор перед началом работы.

Таблица: Мифы и правда о проверке реле

FAQ

Вопрос: Как узнать, какое реле нужно заменить?

Ответ: Используйте схему автомобиля, чтобы определить, какое реле отвечает за неработающий элемент. Проверьте реле мультиметром, перемычкой или лампочкой, чтобы убедиться в его неисправности.

Вопрос: Что делать, если реле работает, но проблема не устранена?

Ответ: Проверьте предохранитель, проводку и другие компоненты цепи. Возможно, проблема не в реле, а в другом месте.

Вопрос: Можно ли ремонтировать реле?

Ответ: Ремонт реле – сложная и не всегда целесообразная задача. Обычно проще и надежнее заменить реле на новое.

Вопрос: Где купить реле?

Ответ: Реле можно купить в любом автомагазине или заказать онлайн.

Вопрос: Как правильно выбрать реле?

Ответ: Убедитесь, что новое реле соответствует старому по характеристикам (напряжение, ток, количество контактов).
