Как проверить геометрию кузова автомобиля самостоятельно

Самостоятельная диагностика деформации кузова

Если по каким-либо причинам диагностические мероприятия в техническом центре недоступны, проверить наличие нарушений в геометрии кузова можно и самостоятельно в домашних условиях. Это можно сделать, просто осмотрев кузов транспортного средства, а можно сделать специальные замеры.

Визуальный осмотр

Внешний осмотр автомобиля нужно делать максимально внимательно и не пренебрегать проверкой даже самых маленьких сомнений. Всю эту процедуру желательно провести по следующему алгоритму:

1. Открываем и закрываем поочерёдно все имеющиеся двери. В том случае если возникли проблемы, стоит заподозрить деформацию стоек.
2. Осматриваем стекла. Наличие трещин, идущих вертикально, деформация присутствует почти всегда.
3. Осмотр корпуса. Нужно присесть на корточки и, глядя вдоль бока машины, осмотреть все неровности или несовпадения в зазорах.
4. Осмотр днища. Машина поднимается на подъёмник и вы внимательно осматриваете днище на наличие складок. Складки могут иметь различную степень выраженности и располагаются обычно в совершенно разных местах.

Проверка правильной геометрии с применением инструментов

В том случае если визуальный осмотр не дал однозначного ответа, был ли деформирован кузов или нет, необходимо применить метод контроля, основанный на замерах. Для этого нам понадобятся:

• линейка или масштабная рейка;
• рулетка;
• штангенциркуль.

Специальные точки для контроля

Производители автомобилей разместили на кузове так называемые контрольные точки геометрии кузова. По большей части, ими являются отверстия в определённых местах, это могут быть горизонтальные и вертикальные плоскости. Они позволяют по средствам замеров расстояний между ними определить, была деформация кузова или нет. У каждого производителя они собственные и прежде чем приступить к замерам, нужно точно знать схему их расположения. Такие данные довольно просто получить через запрос в интернете. Обычно замер производится от центра до центра, но иногда производитель отмечает данные от края до края.

Замеры штангенциркулем

Подобный замер нужно делать следующим образом. При помощи штангенциркуля замеряем расстояние между двумя контрольными точками с одной стороны, фиксируем циркуль и замеряем расстояние на другой стороне транспортного средства. Если замеры совпадают, то всё в полном порядке

Здесь важно понимать, что автомобили всегда симметричны. Встречающиеся отклонения от этого правила крайне редки

Замеры при помощи линейки

Замеры при помощи линейки или рейки производятся по тому же самому принципу. Таким образом, можно проверить весь корпус и раму автомобиля. Здесь нужно следовать рекомендации – делать замеры желательно на максимально дальние расстояния. Это позволит получить наиболее точные данные.

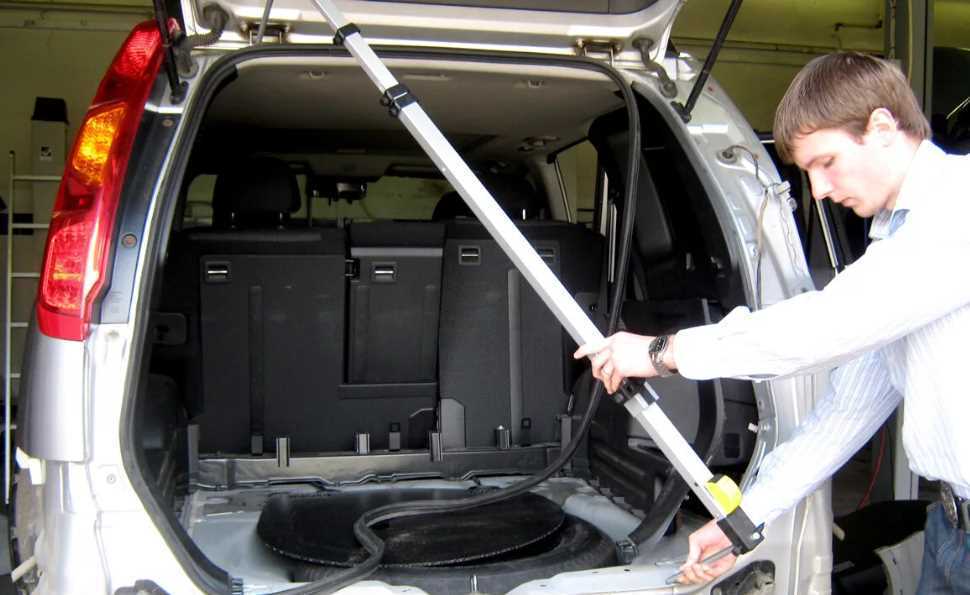

Современные линейки для замеров геометрии кузова автомобилей — это телескопические устройства с регуляторами по высоте. Это даёт возможность производить замеры даже в тех случаях, если имеются небольшие препятствия между двумя точками замеров

Важно все указатели выставлять чётко на одну и ту же высоту и плотно вставлять их в отверстия

Линейку нужно расположить параллельно кузову. Замеры желательно проводить и по параллельным замерам, и по диагонали. В обоих случаях можно допустить расхождение в 3 мм., хотя в современных моделях такой допуск чаще всего отсутствует.

Проверка геометрии при помощи рулетки

Стопроцентную точность данный метод обеспечить не сможет, но примерные данные можно получить. До начала замеров автомобиль помещаем на абсолютно ровную поверхность, все колёса должны быть накачаны равномерно. Лента должна быть в хорошем состоянии без загибов и изломов. На отметки смотреть нужно под углом в 90 градусов. Далее нужно действовать следующим образом:

1. Проводим замер передней колеи. С этой целью замеряем расстояние, находящееся между серединой шины правого колеса и серединой шины левого колеса. То же самое делаем и с замерами задней колеи. Полученные результаты нужно сравнить с техническими данными производителя.
2. Проверка длины колёсной базы. Замер производится от середины ступицы переднего колеса.
3. Проводим замеры багажника, моторного отсека и дверных проемов.

В том случае если у вас нет точных технических характеристик проверяемой модели, то можно просто проверить симметричность всех контрольных отверстий или сравнить полученные данные с другой такой же моделью авто.

О чем следует помнить

Если перед покупкой транспортного средства нарушений геометрии кузовных элементов выявлено не было, это не значит, что машина не побывала в серьезной аварии. Возможно, ее просто качественно отремонтировали. Однако даже если восстановление битого авто выполнено на должном уровне – оно уже не является на 100 процентов надежным в эксплуатации. Поэтому чтобы убедиться в том, что вы не покупаете кота в мешке – воспользуйтесь еще одним простым и доступным способом проверки ТС на сайте Автокод. Он подходит для тех, кому нужна одна или несколько проверок автомобилей.

Автокод поможет косвенно проверить геометрию кузова авто. Для этого достаточно ввести в поле поиска гос номер или ВИН-код ТС. Через несколько минут система выдаст отчет с подробной историей подержанной машины

Если вас, прежде всего, интересует информация о геометрии кузова – обратите внимание на раздел, посвященный участию авто в аварии. Там размещены данные о дате происшествия, регионе, где оно произошло, типе ДТП (например, столкновение), а также схема повреждений, которые при этом получил автомобиль

Как видно из приведенного примера, данное авто побывало в аварии, где получило повреждения передней правой и задней левой частей кузова, а, значит, скорее всего, и геометрия кузовных деталей была нарушена. Покупать такую машину или нет, решать уже вам.

Данные об участии ТС в дорожно-транспортных происшествиях поступают на сервис непосредственно из ГИБДД, поэтому им можно полностью доверять.

Кроме того, при помощи интернет-сервиса Автокод перед покупкой вы легко проверите количество бывших владельцев ТС, пробег авто, наличие ограничений ГИБДД (арест, залог и т. п.) и получите другую информацию о подержанной машине.

Если вам нужно постоянно проверять большое количество автомобилей, воспользуйтесь сервисом «Автокод Профи». Используя сервис, вы сможете добавлять комментарии к отчетам, создавать свои списки ликвидных ТС, быстро сравнивать варианты и хранить данные об автомобилях в упорядоченном виде. Подписка на безлимитные проверки авто стоит 2 500 рублей в месяц.

Получив онлайн-отчеты, проведите качественные осмотры авто. Если вы не уверены в своих знаниях и желаете доверить осмотр профессионалу, воспользуйтесь услугами выездной проверки. Мастер приедет на место и проведет диагностику с помощью специального оборудования, а затем выдаст полное профессиональное заключение.

Как проверить геометрию автомобиля

Стандартно проверка кузова должна проводится 1 раз в год, если авто не побывало в аварии. Самостоятельно можно сделать проверку геометрии, ориентируясь на ширину передней и задней колеи и на межосевое расстояние. В техсопровождении к паспорту автомобиля есть прописанные размеры. Проверка занимает меньше минуты, водитель всегда может приблизительно прикинуть возможные нарушения.

Наиболее важны для диагностики геометрии кузова расстояния (в миллиметрах) между контрольными точками. Это расстояние от места крепления агрегата (от лонжерона) до стакана. Для самостоятельного определения необходимо знать расстояния и места измерения, которые определяются изготовителем.

На СТО

Проверка геометрии на специализированной автостанции становится неизбежной, если после диагностики колес на развал и схождение слесарь говорит, что отрегулировать посадку уже невозможно и необходимо проверить кузов на точное соотношение расстояний.

Первичная диагностика на СТО проводится с помощью нивелира. Прибор показывает, как отклонились колеса от заданного размера. Эта процедура лишь определяет, есть ли нарушение геометрии в принципе или нет.

Дальнейшая диагностика проводится на стенде. Автомобиль закрепляется на стапеле, предварительно с машины снимаются вся навесная облицовка: бампера, обвесы. В редких случаях необходим демонтаж агрегатов ходовой.

Дальнейшее диагностирование проводится электронными датчиками. Слесарь устанавливает их на контрольные точки, а устройства посылают трехмерный сигнал своего местонахождения на монитор.

На стапеле по контрольным точкам проводят следующие замеры:

• проем багажника;
• моторный отсек;
• передние, задние лонжероны;
• проем переднего, заднего стекла;
• проем всех дверей авто;
• срезы передней, средней, задней части автомобиля.

Каркас выправляют с помощью гидравлического оборудования и вакуумных присосок. После серьезной аварии кузов выравнивают растяжкой только при условии, что металл сохранил свои свойства.

Если в СТО предложат компьютерную проверку геометрии с помощью диодной указки, то разбирать авто на составляющие не потребуется — достаточно поставить машину на стенд. Программа проведет замеры и наложит их на шаблон модели. Буквально 10 минут диагностики, и распечатка кузова со всеми проблемами готова. Допустимая норма отклонений ± 5 мм.

В домашних условиях

Проверка кузова автомобиля в гараже необходима, если водитель замечает сложности с управлением без видимых причин. Для этого понадобится:

• линейка геометрическая, рулетка;
• масштабная рейка;
• циркуль;
• штангенциркуль.

Необходимые расстояния между контрольными точками находят в техдокументации на авто. Можно воспользоваться подсказками в интернете. Необходимо брать официальные сайты производителя. Японские бренды размещают техдокументацию на свои модели в свободном доступе, европейские комплектации придется поискать. Что проверять самостоятельно:

1. Визуально проверить, насколько плотно и равномерно закрываются двери, багажник и капот. Посмотреть расстояние от крышки, проема двери до кузова.
2. Загнать авто на яму, снизу проверить межосевое расстояние, используя рулетку.
3. Расстояние между колесами на оси поперечное.
4. Найти по инструкции все контрольные точки (технические отверстия, болты).
5. Снять элементы обшивки, если они мешают провести замеры и перекрывают доступ.
6. Начинать замер от центральной части основания кузова или рамы.
7. Проверить диагонали между точками в моторном отсеке.
8. Провести замер по контрольным отверстиям и болтам между направляющими рамы, от них к крепежам силового блока.
9. Каждый замер проверять дополнительными измерениями.
10. Проверить диагональ крыши.

Геометрия кузовных элементов: как проверить правильность расположения деталей?

На сегодняшний день можно приобрести автомобиль не только в автосалоне, но ещё и на специальных рынках. Б/у автомобили не всегда являются исправными, что приводит к серьезным неполадками в дальнейшем. По этой причине необходимо осуществить полный осмотр транспортного средства прежде, чем его приобретать с рук.

Во время проведения осмотра кузовной части автомобиля, следует обратить внимание на такие моменты:

Измерять ширину передних и задних колей.
Определить дистанцию между передней и задней осью.
Определить длину и расстояние лонжеронов.
Обратить внимание на размеры багажного отделения и двигательных отсеков.
Замерять проем, который находится в области дверей.
Определить проем окон.

От того, насколько правильно соблюдены данные размеры, зависит не только внешний вид транспортного средства, но и комфортное использование, а также безопасность поездки. В противном случае несоответствия геометрии кузова может стать причиной серьезной поломки или же привести к аварийной ситуации.

Есть несколько способов, которые позволяют обнаружить различные деформации в районе кузовных элементов. Процедуру вполне реально провести самостоятельно, или же можно обратиться в специализированные центры технического обслуживания.

Чтобы определить геометрию кузова без помощи механика, необходимо тщательно осмотреть машину и обратить внимание на определенные признаки. В данном случае не обойтись без использования определенных измерительных инструментов.. Затем приступают к проверке стёкла

Имеющиеся горизонтальные трещины – это самый главный признак нарушения геометрии кузовных элементов. После чего, рекомендовано присесть на корточки и внимательно осмотреть корпус самого автомобиля. Посматривать нужно вдоль Барта, потому что здесь будут намного заметнее неровности и зазоры между кузовными элементами. Если такие дефекты имеются, то это свидетельствует о нарушении геометрии метрия. После чего можно переходить к замерам.

Затем приступают к проверке стёкла. Имеющиеся горизонтальные трещины – это самый главный признак нарушения геометрии кузовных элементов. После чего, рекомендовано присесть на корточки и внимательно осмотреть корпус самого автомобиля. Посматривать нужно вдоль Барта, потому что здесь будут намного заметнее неровности и зазоры между кузовными элементами. Если такие дефекты имеются, то это свидетельствует о нарушении геометрии метрия. После чего можно переходить к замерам.

Зачем проводить проверку геометрии кузова автомобиля

Диагностика геометрии кузова входит в число основных проверок, которые эксперты рекомендуют проводить перед тем, как купить машину с пробегом. Это позволит потенциальному покупателю выяснить, попадал ли автомобиль в ДТП, в каких условиях он эксплуатировался и насколько качественно выполнялся его ремонт.

В некоторых случаях измерение расстояний между контрольными точками осуществляется для проверки качества рихтовки и ремонта кузова

Не всегда владелец авто, которое было отремонтировано после ДТП, уделяет должное внимание проверке качества выполненных работ. На первый взгляд, все может выглядеть достаточно хорошо, но не всегда можно восстановить кузов после аварии методом простой рихтовки и вытягивания вмятин

В некоторых случаях необходимо проводить замену отдельных кузовных элементов, осуществлять «холодное» или «горячее» вытягивание деталей. Некачественное восстановление геометрии кузова может в будущем привести к серьезным неприятностям.

Автовладельцы, которые ответственно относятся к состоянию своего авто, стараются регулярно проверять правильность геометрии кузова. Можно встретить рекомендации специалистов относительно ежегодного проведения измерения расстояний между контрольными точками. Более того, некоторые автосервисы предлагают своим клиентам проверять геометрию кузова каждые полгода. Если учитывать состояние отечественных автомагистралей, то такие рекомендации можно считать вполне резонными.

Некоторые автовладельцы, даже не уточняя, сколько стоит геометрия кузова, утверждают, что это бессмысленные расходы. Таким водителям следует знать о существовании ряда признаков, при которых следует поскорее провести такую диагностику. Чем скорее они обратятся в автосервис, тем меньше нужно будет заплатить за устранение дефектов.

1. Первым признаком нарушения геометрии кузова авто является плохое закрывание капота, багажника или дверей. Если причиной затрудненного закрывания дверок не являются просевшие петли, значит, имеет место деформация стоек или других кузовных элементов.
2. Второй признак значительной деформации кузова будет куда более опасным. Он связан с нестабильным поведением машины на высоких скоростях. Она может «рыскать» в разные стороны, вибрировать в движении или автомобиль будет сильно тянуть в одну сторону. Если причина такого поведения авто не заключается в неисправной подвеске, значит, присутствует серьезная проблема с лонжеронами, стаканами или другими несущими элементами.

Как проверить геометрию кузова

Для восстановления автомобиля необходимо владеть информацией о стандартных размерах кузова вашей модели автомашины, а также о месте нахождении контрольных точек для измерения. У опытного водителя вопросы по проверке геометрии авто не возникает – её всегда можно проверить в домашних условиях.

Для этого стоит придерживаться некоторых рекомендаций:

1. Открываем и закрываем аккуратно все двери, капот и багажник. Если они не закрываются спокойно, значит нарушена геометрия.
2. Визуальный осмотр позволит выявить явные признаки искривления. Можно не просто осматривать визуально кузов и раму, но и ощупывать, чтобы прочувствовать складки. Необходимо знать местонахождение предусмотренных конструкцией складок в местах изгиба деталей, чтобы не перепутать их с деформационными. Они могут быть и еле-еле заметными и ярко выраженными. Если на стеклах есть вертикальные трещины, значит смещены стойки.
3. После проверки целостности на складки, нужно проверить правильность размещения колес. Контроль проводится с использованием специального штангенциркуля. Если правое колесо размещается иначе по сравнению с левым, значит есть нарушение.
4. Измерение диагоналей проводится масштабной рейкой. Контролирующие диагонали должны проходить через контрольные или базовые точки. Они должны пройти через направляющие отверстия рамы дальше к крепежам. Визуально оценивается симметричность полученных диагоналей. Затем считается расстояние между точками с одной стороны, затем противоположной. Полученные результаты измерений должны быть равноценными. Различие данных показывает на деформацию кузовной геометрии, которую придется исправлять кузовным ремонтом.
5. Измерение рейкой начинается с центральной точки основания кузова или рамы. Это место проще использовать для начальной точки, потому что здесь крайне редко что-то нарушается. Измеряются длины от центрального отверстия под осью кузова до базовых точек. Диагонали замеряются от точек рамы до точек на передней и задней оси. На этом этапе может потребоваться снятие некоторых деталей. Масштабную рейку можно заменить обычной рулеткой, но она даст большую погрешность при измерениях.

Если вы не можете почему-либо измерить геометрию ходовой части в домашних условиях, найдите ровную прямую автодорогу, на которой нет машин. Разгонитесь до 50 км/час и отпустите руль на пару секунд. Если авто поедет в сторону – значит, нарушена геометрия: в ту сторону в которую поедет – та и искривлена. Если поедет прямо, увеличьте скорость до 90 км/час и повторите этот маневр.

Восстановление поврежденных участков

Для восстановления поврежденных участков необходимо определить направление вытягивания. На начальном этапе восстановления, необходимо прилагать усилие к прямым структурным единицам в прямом направлении. При этом тянущая сила действует наиболее эффективно. Не допускается вытягивание по диагонали, это приведет к дополнительным повреждениям.

После ослабления тянущего воздействия на кузов автомобиля, происходит небольшое отклонение металла назад. Это происходит из-за эластичных свойств металла, а так же из-за его уплотнения в местах повреждения. Учитывая эти факторы необходимо немного дальше вытягивать поврежденные элементы относительно его правильного положения.

Для наиболее эффективного восстановления повреждений необходимо простукивать молотком область пластической деформации в процессе вытягивания. В этой области металл становится более жестким.

Восстанавливать поврежденные участки необходимо постепенно. Не нужно стремиться вытянуть все за один раз. В противном случае могут образоваться разрывы в металле.

При нагревании области пластической деформации происходит размягчение металла. Это позволяет наиболее эффективно исправлять повреждения, но при этом снижается прочность металла.

В каких ситуациях требуется проверка и восстановление геометрии кузова?

Многие уверены, что кузов нуждается в проверке геометрии только после ДТП. Деформация не обязательно проявляется видимыми внешними изменениями кузова. Нарушение геометрии могут изменить правильное расположение колес на передней и задней осях, вследствие чего ухудшается управляемость транспортного средства. Поэтому «слушайте» свой автомобиль, а при малейших сомнениях приезжайте к нам.

Слова «нарушение геометрии кузова» у многих автовладельцев ассоциируются с грудой металла, искореженного после ДТП. Однако для деформации металлических элементов достаточно проехаться по проселочной дороге или нагрузить автомобиль сверх нормы, рекомендуемой производителем. Проявляться такие дефекты могут по-разному — покрышки с одной стороны износились больше, чем с другой, хуже стал слушаться руль, обнаружились видимые перекосы деталей корпуса.

Для точной диагностики причины дефектов вы можете провести у нас проверку геометрии кузова. Ее цель — выявить места деформации конструкции. Для этого мастер замеряет и сравнивает расстояния между контрольными точками геометрии кузова, заложенными производителем. Процедура это достаточно простая, но трудоемкая — для замера ряда показателей потребуется демонтаж некоторых деталей автомобиля.

При обнаружении деформации каркаса кузова потребуется провести комплекс работ по восстановлению исходных параметров конструкции. В зависимости от места локализации, масштаба повреждений, материала изготовления кузова и множества других факторов мастер подбирает подходящее оборудование и оптимальную технологию восстановительных работ, а также производит предварительный расчет стоимости ремонта.

Правила измерения геометрии кузова автомобиля

• Перед про­вер­кой гео­мет­рии авто­мо­биль дол­жен сто­ять ров­но. Колё­са долж­ны быть нака­че­ны с оди­на­ко­вым дав­ле­ни­ем. В кон­струк­ции неко­то­рых лине­ек при­сут­ству­ет уро­вень, для удоб­ства рас­по­ло­же­ния линей­ки парал­лель­но плос­ко­сти маши­ны. Это быва­ет необ­хо­ди­мым, когда есть кон­крет­ные дан­ные рас­сто­я­ний меж­ду кон­троль­ны­ми точ­ка­ми для изме­ри­тель­ной линей­ки. Нуж­но учи­ты­вать, что в неко­то­рых руко­вод­ствах по ремон­ту пока­за­ны рас­сто­я­ния для изме­ри­тель­ной линей­ки (зна­че­ни­я­ми на шка­ле линей­ки), а в дру­гих рас­сто­я­ния от точ­ки к точ­ке (фак­ти­че­ское рас­сто­я­ние). Это могут быть раз­ные значения.
• Таким обра­зом, для пра­виль­но­го изме­ре­ния, линей­ка долж­на рас­по­ла­гать­ся парал­лель­но кузо­ву, ина­че пока­за­ния будут некор­рект­ны­ми (опять же, если осу­ществ­ля­ет­ся срав­не­ние с дан­ны­ми рас­сто­я­ний для её шка­лы). Для это­го ино­гда ука­за­те­ли линей­ки долж­ны быть выдви­ну­ты на раз­ную дли­ну. В этом слу­чае пока­за­ния на шка­ле линей­ки могут не сов­па­дать с реаль­ным рас­сто­я­ни­ем и тре­бу­ют допол­ни­тель­но­го заме­ра рулет­кой меж­ду ука­за­те­ля­ми. Когда ука­за­те­ли выдви­ну­ты на оди­на­ко­вую дли­ну, то зна­че­ние на шка­ле сов­па­да­ет с фактическим.
• Изме­ре­ния дела­ют­ся по фик­си­ро­ван­ным точ­кам кузо­ва, таким как бол­ты, разъ­ёмы или отвер­стия и пр.
• Каж­дое изме­ре­ние долж­но про­ве­рять­ся с помо­щью двух допол­ни­тель­ных кон­троль­ных точек.
• Луч­ше изме­рять более длин­ные рас­сто­я­ния. Так мож­но полу­чить наи­бо­лее досто­вер­ную кар­ти­ну сме­ще­ния струк­тур­ных элементов.
• В неко­то­рых слу­ча­ях изме­ре­ние и срав­не­ние дли­ны двух про­ти­во­по­лож­ных сто­рон дают луч­шее пред­став­ле­ние о дефор­ма­ции, чем диа­го­наль­ные изме­ре­ния. Нуж­но исполь­зо­вать диа­го­наль­ные заме­ры в сово­куп­но­сти с заме­ра­ми длины.
• При изме­ре­нии и ремон­те раз­ре­ша­ет­ся опре­де­лён­ный допуск (сум­мар­ный допуск не более 3 мм). Допуск в 3 мм был дол­гие годы раз­ре­шён при про­из­вод­стве авто­мо­би­лей. В сего­дняш­ние дни мно­гие про­из­во­ди­те­ли изго­тав­ли­ва­ют кузо­ва с нуле­вым допуском.
• Изме­ре­ние рас­сто­я­ния меж­ду отвер­сти­я­ми оди­на­ко­во­го диа­мет­ра дела­ют­ся от цен­тра к цен­тру, либо от края к краю. Рас­сто­я­ние меж­ду креп­ле­ни­я­ми дела­ет­ся от цен­тра к цен­тру (к при­ме­ру, меж­ду цен­тра­ми голо­вок болтов).
• Рас­сто­я­ние меж­ду отвер­сти­я­ми раз­но­го раз­ме­ра про­из­во­дит­ся дву­мя изме­ре­ни­я­ми. Пер­вый замер дела­ет­ся меж­ду внут­рен­ни­ми кра­я­ми отвер­стий, вто­рой дела­ет­ся меж­ду наруж­ны­ми кра­я­ми отвер­стий. Далее два полу­чив­ши­е­ся зна­че­ния сум­ми­ру­ют­ся и сум­ма делит­ся на 2. Резуль­та­том будет рас­сто­я­ние меж­ду цен­тра­ми отвер­стий раз­но­го размера.

Восстановительные работы

Кузовные ремонтные процедуры выполняются с помощью стапельного оборудования. Процесс контролирует универсальное электронное диагональное измерительное системное решение, демонстрирующее высокую точность. Суть данного процесса заключается в том, чтобы каждая из контрольных точек совпадала с заводскими данными.

Стапель является незаменимым оборудованием для исправления кузовной геометрии. Данное оборудование может быть напольным, платформенным или же рамным. Наиболее продвинутыми и универсальными являются напольные варианты. Стапельное оборудование оказывает влияние на деформированный кузов по трем направлениям. Потому результаты такого восстановления весьма точны. Стапели сейчас получили широкое распространение. Если когда то эту работы выполняли жестянщики с молотками на протяжении нескольких дней, то с помощью стапельного оборудования можно уложиться в один день. С его помощью можно вытянуть даже самые сложные деформации. Выравниваются также и серьезные изломы кузова, а также есть возможность убрать помятость капота и других частей транспортного средства.
