Как проверить генератор автомобиля мультиметром

Задумывались ли вы когда-нибудь, как убедиться, что генератор вашего автомобиля работает исправно? Ведь именно он отвечает за зарядку аккумулятора и питание всей электроники. По статистике, около 30% поломок автомобиля связаны с электрикой, и генератор – одна из самых частых причин. В этой статье я расскажу, как самостоятельно проверить генератор мультиметром, чтобы избежать неприятностей в дороге и сэкономить на визите в автосервис.

Принцип работы генератора автомобиля

Генератор – это устройство, преобразующее механическую энергию вращения двигателя в электрическую. Он состоит из ротора, статора, диодного моста и регулятора напряжения. Ротор вращается в магнитном поле, создавая переменный ток в обмотках статора. Диодный мост преобразует переменный ток в постоянный, а регулятор напряжения поддерживает стабильное напряжение в бортовой сети автомобиля. Честно говоря, это довольно сложная система, но для диагностики нам понадобятся лишь базовые знания и мультиметр.

Необходимые инструменты и материалы

Для проверки генератора вам понадобится:

• Мультиметр (тестер)
• Провода с зажимами типа «крокодил» (опционально, для удобства)
• Схема электрооборудования вашего автомобиля (желательно, но не обязательно)
• Рабочие перчатки
• Фонарик

Слушай, убедитесь, что мультиметр исправен и батарейки в нем свежие. Я всегда проверяю его на известном сопротивлении, прежде чем приступать к работе.

Меры безопасности

Работа с электричеством требует осторожности. Представь, что даже небольшое прикосновение к оголенному проводу может привести к поражению током. Поэтому:

• Отключите зажигание перед началом работы.
• Снимите минусовую клемму с аккумулятора (для большей безопасности).
• Не работайте во влажной среде.
• Используйте изолированные инструменты.
• Не прикасайтесь к оголенным проводам.

Девочки, помните, что безопасность превыше всего! Не рискуйте своим здоровьем.

Проверка генератора на замыкание

Короткое замыкание – одна из самых распространенных причин неисправности генератора. Чтобы проверить его, установите мультиметр в режим измерения сопротивления (Ом). Отсоедините провод от генератора и прозвоните его на корпус автомобиля. Если мультиметр показывает низкое сопротивление (близкое к нулю), значит, есть замыкание. У меня был случай, когда из-за короткого замыкания сгорел предохранитель и генератор перестал работать. Оказалось, что провод перетерся об корпус.

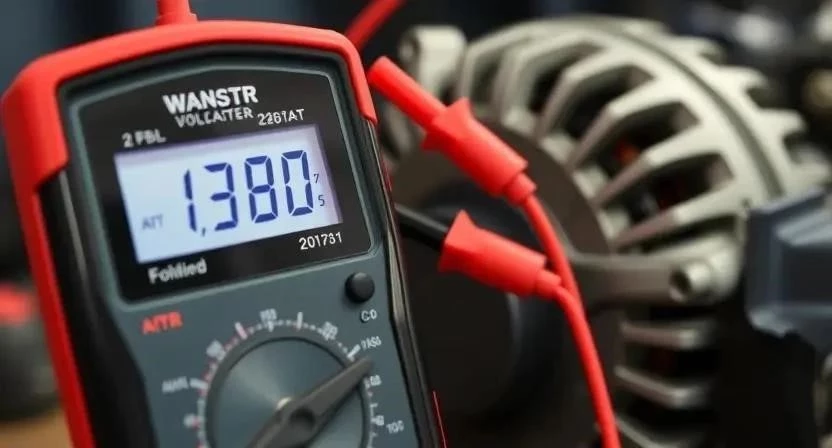

Проверка напряжения на выходе генератора

Это самый простой и быстрый способ проверить работоспособность генератора. Запустите двигатель и установите мультиметр в режим измерения постоянного напряжения (DCV). Подключите красный щуп к плюсовой клемме генератора, а черный – к минусовой. Напряжение должно быть в пределах 13.8-14.5 Вольт. Если напряжение ниже 13.5 Вольт, значит, генератор не выдает достаточный заряд. Если напряжение выше 14.5 Вольт, значит, регулятор напряжения неисправен. Я всегда начинаю с этой проверки, чтобы быстро оценить состояние генератора.

Проверка диодов генератора мультиметром

Диодный мост преобразует переменный ток в постоянный. Если один или несколько диодов вышли из строя, генератор не будет работать нормально. Для проверки диодов установите мультиметр в режим «прозвонки диодов». Отсоедините диодный мост от генератора. Подключите красный щуп к аноду диода, а черный – к катоду. Мультиметр должен показать прямое падение напряжения (около 0.5-0.7 Вольт). Затем поменяйте щупы местами. Мультиметр не должен показывать никаких показаний. Если диод показывает прохождение тока в обоих направлениях, значит, он неисправен. Кстати, можно проверить диоды и не снимая мост, но это менее точно.

Проверка генератора при отключенном аккумуляторе

Эта проверка позволяет определить, способен ли генератор выдавать напряжение без нагрузки. Отключите аккумулятор и запустите двигатель. Установите мультиметр в режим измерения постоянного напряжения (DCV) и подключите его к клеммам генератора. Если генератор работает, напряжение должно быть в пределах 13.8-14.5 Вольт. Если напряжения нет, значит, генератор неисправен. Я однажды обнаружила, что генератор выдает напряжение только при отключенном аккумуляторе. Оказалось, что аккумулятор был сильно разряжен и «садил» генератор.

Расшифровка результатов диагностики

Итак, что означают показания мультиметра? Если:

• Напряжение на выходе генератора ниже 13.5 Вольт – проблема с генератором или регулятором напряжения.
• Напряжение на выходе генератора выше 14.5 Вольт – неисправен регулятор напряжения.
• При прозвонке диодов мультиметр показывает прохождение тока в обоих направлениях – диод неисправен.
• При проверке на замыкание мультиметр показывает низкое сопротивление – есть короткое замыкание.

В этом случае, скорее всего, потребуется ремонт или замена генератора.

Возможные неисправности генератора и их устранение

Типичные неисправности генератора:

• Износ щеток генератора.
• Повреждение обмоток статора или ротора.
• Выход из строя диодного моста.
• Неисправность регулятора напряжения.
• Обрыв или короткое замыкание проводки.

Устранение неисправностей может включать замену щеток, перемотку обмоток, замену диодного моста или регулятора напряжения, а также ремонт проводки. Я советую обратиться к специалисту, если вы не уверены в своих силах.

FAQ

Вопрос: Как часто нужно проверять генератор?
Ответ: Рекомендуется проверять генератор не реже одного раза в год, а также при появлении признаков неисправности (например, тусклый свет фар, медленная зарядка аккумулятора).

Вопрос: Можно ли проверить генератор без мультиметра?
Ответ: Да, можно использовать лампочку 12 Вольт. Подключите лампочку к клеммам генератора. Если лампочка горит ярко, значит, генератор работает. Если лампочка горит тускло или не горит вообще, значит, генератор неисправен.

Вопрос: Что делать, если генератор не заряжает аккумулятор?
Ответ: Проверьте напряжение на выходе генератора, диодный мост и регулятор напряжения. Возможно, потребуется замена генератора или его компонентов.

Вопрос: Как понять, что регулятор напряжения неисправен?
Ответ: Если напряжение на выходе генератора слишком высокое (более 14.5 Вольт), значит, регулятор напряжения неисправен.

Вопрос: Можно ли ремонтировать генератор самостоятельно?
Ответ: Да, можно, если у вас есть необходимые знания и инструменты. Однако, если вы не уверены в своих силах, лучше обратиться к специалисту.
