Как проверить датчик Холла

Вы когда-нибудь задумывались, почему ваш автомобиль может внезапно начать «глушить» или работать нестабильно? Около 80% проблем с двигателем связаны с датчиками, и один из самых важных – датчик Холла. Этот маленький, но критически важный компонент отвечает за точное определение положения коленвала и распредвала. Понимание принципов его работы и умение проводить диагностику своими руками поможет вам сэкономить время и деньги. В этой статье мы подробно разберем, как проверить датчик Холла, выявить неисправности и, при необходимости, заменить его.

Принцип работы датчика Холла

Датчик Холла – это полупроводниковый прибор, который преобразует изменение магнитного поля в электрическое напряжение. Представь себе, что внутри датчика есть пластина из полупроводникового материала. Когда магнитное поле воздействует на эту пластину, в ней возникает напряжение, которое и фиксируется датчиком. Это напряжение передается в блок управления двигателем (ЭБУ), который использует эту информацию для определения положения коленвала или распредвала и управления системой зажигания и впрыска топлива. Устройство датчика Холла состоит из самого чувствительного элемента, корпуса и выводов для подключения. Существуют датчики в различных корпусах, например, TO-92, SOT-23, SOT-223, SO-8, а также SMD датчики.

Симптомы неисправности датчика Холла

Неисправный датчик Холла может проявляться по-разному. Честно говоря, иногда симптомы могут быть очень похожи на другие проблемы с двигателем, поэтому важно провести тщательную диагностику. Я сама долгое время не могла понять, почему мой автомобиль так странно работает, пока не проверила датчик Холла. Вот некоторые признаки, которые могут указывать на его неисправность:

• Двигатель не запускается
• Перебои в работе двигателя
• Неустойчивый холостой ход
• Потеря мощности
• Рывки при разгоне
• Увеличенный расход топлива
• Появление ошибок на приборной панели (Check Engine)
• Затрудненный запуск двигателя в холодную погоду

Пример из жизни: У моего знакомого механика была ситуация, когда клиент жаловался на постоянные рывки при разгоне. После долгих поисков неисправности, оказалось, что виноват датчик Холла. Замена датчика решила проблему.

Необходимые инструменты и материалы

Для диагностики и замены датчика Холла вам понадобятся следующие инструменты и материалы:

• Мультиметр
• Набор ключей и головок
• Отвертки
• Плоскогубцы
• Диагностический сканер (желательно)
• Новый датчик Холла (подходящий для вашей модели автомобиля)
• Смазка для резьбовых соединений
• Ветошь

Кстати, перед началом работы обязательно отключите аккумуляторную батарею, чтобы избежать короткого замыкания.

Проверка датчика Холла мультиметром

Проверка датчика Холла мультиметром – это один из самых простых и эффективных способов выявить неисправность. Слушай внимательно, я сейчас расскажу, как это сделать. Первым делом, найдите датчик Холла в двигателе. Обычно он расположен рядом с коленвалом или распредвалом. Затем, отключите разъем датчика и установите мультиметр в режим измерения сопротивления. Подключите щупы мультиметра к выводам датчика. Нормальное сопротивление датчика Холла обычно составляет от 0,5 до 2 кОм. Если сопротивление значительно отличается от нормы, это может указывать на неисправность датчика. Далее, проверьте напряжение питания датчика. Подключите мультиметр в режим измерения напряжения и подключите щупы к выводам питания датчика. Напряжение должно быть около 5 или 12 В, в зависимости от модели автомобиля. Если напряжения нет, проверьте предохранитель и проводку. Также можно проверить выходной сигнал датчика. Для этого нужно запустить двигатель и измерить напряжение на выходном проводе датчика. Напряжение должно изменяться в зависимости от положения коленвала или распредвала.

Проверка датчика Холла на автомобиле

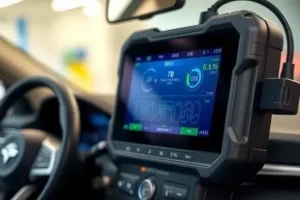

Проверка датчика Холла непосредственно на автомобиле позволяет оценить его работоспособность в реальных условиях. У меня есть один проверенный способ. Подключите диагностический сканер к разъему OBD-II автомобиля. Прочитайте коды ошибок. Если есть ошибки, связанные с датчиком Холла, запишите их. Запустите двигатель и наблюдайте за показаниями датчика Холла в режиме реального времени на сканере. Убедитесь, что сигнал датчика изменяется в зависимости от оборотов двигателя. Если сигнал отсутствует или искажен, это указывает на неисправность датчика. Также можно проверить проводку датчика Холла на наличие обрывов и коротких замыканий. Для этого используйте мультиметр и проверьте целостность проводников.

Замена датчика Холла

Замена датчика Холла – это несложная процедура, которую можно выполнить самостоятельно. Сначала, отключите аккумуляторную батарею. Затем, найдите датчик Холла в двигателе. Отключите разъем датчика. Открутите крепежные болты или гайки, которые удерживают датчик на месте. Аккуратно извлеките старый датчик. Установите новый датчик на место. Затяните крепежные болты или гайки. Подключите разъем датчика. Подключите аккумуляторную батарею. Запустите двигатель и убедитесь, что он работает стабильно. Удалите коды ошибок из памяти ЭБУ с помощью диагностического сканера.

Типичные ошибки при диагностике и замене

При диагностике и замене датчика Холла можно столкнуться с некоторыми ошибками. Я тоже думала, что все очень просто, но потом поняла, что нужно быть внимательным. Вот некоторые из них:

• Неправильная диагностика: путаница с другими датчиками (например, датчиком положения коленвала)
• Использование неподходящего датчика: убедитесь, что новый датчик соответствует модели вашего автомобиля
• Повреждение проводки: будьте аккуратны при отсоединении и подключении разъемов
• Неправильная установка: убедитесь, что датчик установлен правильно и надежно закреплен
• Неудаление кодов ошибок: после замены датчика необходимо удалить коды ошибок из памяти ЭБУ
• Игнорирование состояния проводки: проверьте проводку на наличие повреждений
• Неправильное измерение сопротивления: убедитесь, что мультиметр настроен правильно
• Недостаточная смазка резьбовых соединений: используйте смазку для предотвращения коррозии

Профилактика неисправностей датчика Холла

Чтобы предотвратить неисправности датчика Холла, следуйте этим советам:

• Регулярно проверяйте состояние проводки и разъемов датчика.
• Избегайте попадания влаги на датчик и разъемы.
• Не допускайте механических повреждений датчика.
• Следите за чистотой датчика и разъемов.
• Используйте качественное топливо и масло.
• Своевременно проводите техническое обслуживание автомобиля.
• Не перегружайте двигатель.

FAQ

Вопрос: Как часто нужно менять датчик Холла?

Ответ: Срок службы датчика Холла зависит от условий эксплуатации автомобиля. Обычно его меняют при появлении признаков неисправности или при проведении планового технического обслуживания.

Вопрос: Можно ли ездить с неисправным датчиком Холла?

Ответ: Ездить с неисправным датчиком Холла не рекомендуется, так как это может привести к серьезным повреждениям двигателя.

Вопрос: Сколько стоит датчик Холла?

Ответ: Цена датчика Холла зависит от марки и модели автомобиля. В среднем, стоимость датчика составляет от 500 до 5000 рублей.

Вопрос: Где находится датчик Холла?

Ответ: Датчик Холла обычно расположен рядом с коленвалом или распредвалом.

Вопрос: Как проверить датчик Холла без мультиметра?

Ответ: Проверить датчик Холла без мультиметра сложно, но можно попробовать оценить его работоспособность по симптомам неисправности и с помощью диагностического сканера.
