Настройка Rheingold

Рассмотрим частый пример настройки для E-NET кабеля (другие случаи описаны в файле FAQ-RU.pdf). Запустите файл F:\BMW\Rheingold\TesterGUI\bin\Release\ISTAGUI.exe и вверху справа нажмите на значок настроек

Нажмите на вкладку Сервисный разъем, выберите те же пункты, указанные на скриншоте, после чего примените, нажав кнопку OK.

Так же понадобится изменить настройки адаптера сетевой карты. Для этого войдите в Панель управления и найдите Центр управления сетями и общим доступом:

Выберите пункт в меню слева Изменение параметров адаптера:

Далее вам необходимо найти ярлык Подключение по локальной сети, где будет нарисован штекер кабеля. Если их будет несколько (как в нашем случае), то необходимо найти тот, где есть название сетевой платы. Выберите Свойства:

Выбираем пункт Протокол Интернета версии 4 (TCP/IPv4) и нажимаем Свойства:

Нажимаем Использовать следующий IP-адрес, и вводим IP-адрес 169.254.1.1. Маска подсети подставится автоматически, когда вы нажмете на вторую строку в любую ячейку:

Нажимаем ОК, чтобы сохранить результаты. Остальные окна можно закрыть.

Качайте всегда актуальную (последнюю) версию Rheingold, так как она содержит в себе последние улучшения и дополнения.

Все раздачи протестированы автором на Windows 7, Windows 8.1 и Windows 10. Работает как на 32-битных (x86), так и на 64-битных системах (x64).

Повторим ещё раз: для обычной диагностики и стандартного функционала не требуется скачивать SDP и ISTA-P из раздач. Если вы не считаете себя продвинутым пользователем, не скачивайте их, тем самым вы ускорите появление программы на компьютере:

Пример скачивания раздачи в клиенте µTorrent. Выбраны все архивы, кроме SDP и ISTA-P

Установка Rheingold

Скачайте Rheingold (ссылки внизу страницы). Для диагностики будет достаточно скачать всё, кроме архивов SDP, BLP и ISTA-P (если есть в раздаче). Эти архивы нужны в том случае, если у вас имеется ICOM. Rheingold же — это ISTA-D. Чтобы научиться определять что есть что, нужно смотреть на префикс в конце: D — Diagnostics, P — Programming.

Для программирования необходимо использовать ISTA-P, но в настройке есть свои нюансы.

После того, как скачали файлы, откройте папку Tools. Начинаем установку дополнительных программ:

Установка EDIABAS

Заходим в папку Tools, находим установщик Patched_EDIABAS_7.3.0.msi (возможно, у Вас он будет называться по другому) и устанавливаем его:

Выбираем этот путь

Ничего сложного в установке, жмём постоянно Далее.

Установка Vcredist

Заходим в папку Tools\vcredist. Если у вас 32-битная система, то устанавливайте все дистрибутивы из папки x86, а если 64-битная система — то всё из двух папок: x86 и x64. Если какие-либо у вас уже есть (покажет сообщение) — просто пропускайте их, отменяя установку.

Установка Net Framework

Входим в папку Tools\Net Framework и устанавливаем все версии фраймворка. Так же Вам нужно скачать .Net Framework 3.5 с официального сайта Microsoft. Если у вас Windows 7, он идёт вместе с обновлением SP1 (можно скачать через Центр обновления Windows).

Распаковка архива ISTA-D

Распакуйте ISTA-D x.xx.xx.7z в любую папку, к примеру — F:\BMW\Rheingold. Для распаковки используйте последнюю версию 7-Zip.

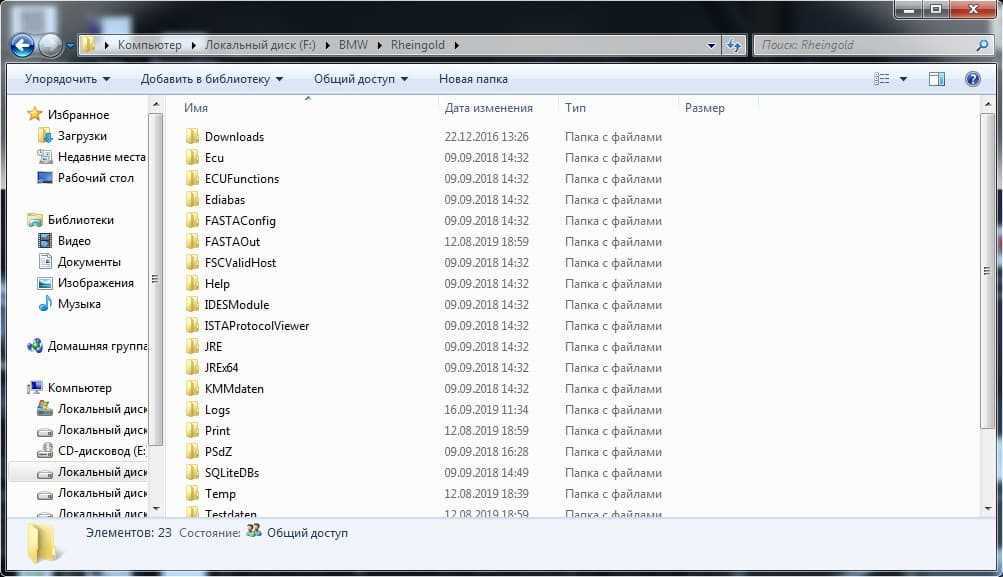

Так выглядит конечная папка после распаковки архива

Установка баз данных для Rheingold

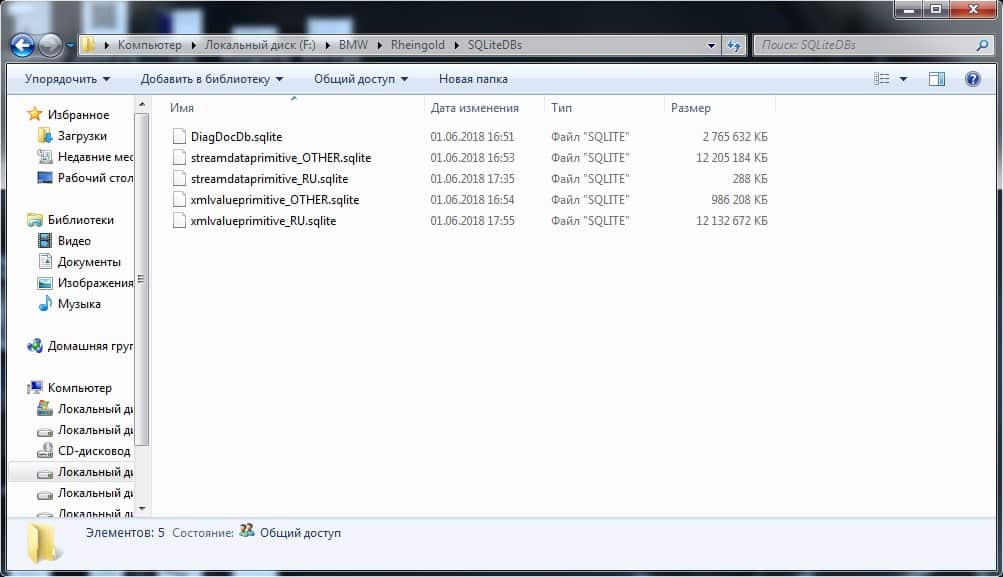

Распакуйте архивы (RU/EN/DE x.xx.xx.7z) из папки SQLiteDBs в папку F:\BMW\Rheingold, чтобы конечный результат был таким, если Вам нужен только русский язык:

Файлы OTHER нужны для работы вкладки Основные признаки. Если нужны другие языки — так же по аналогии

Активация Rheingold

Перед запуском программы зайдите в папку Tools и откройте файл RCleanerV4.4.exe, после чего запустите ISTA-D Reg Fix x64.reg или ISTA-D Reg Fix x86.reg, исходя из разрядности системы (32-битная — x86, 64-битная — x64).

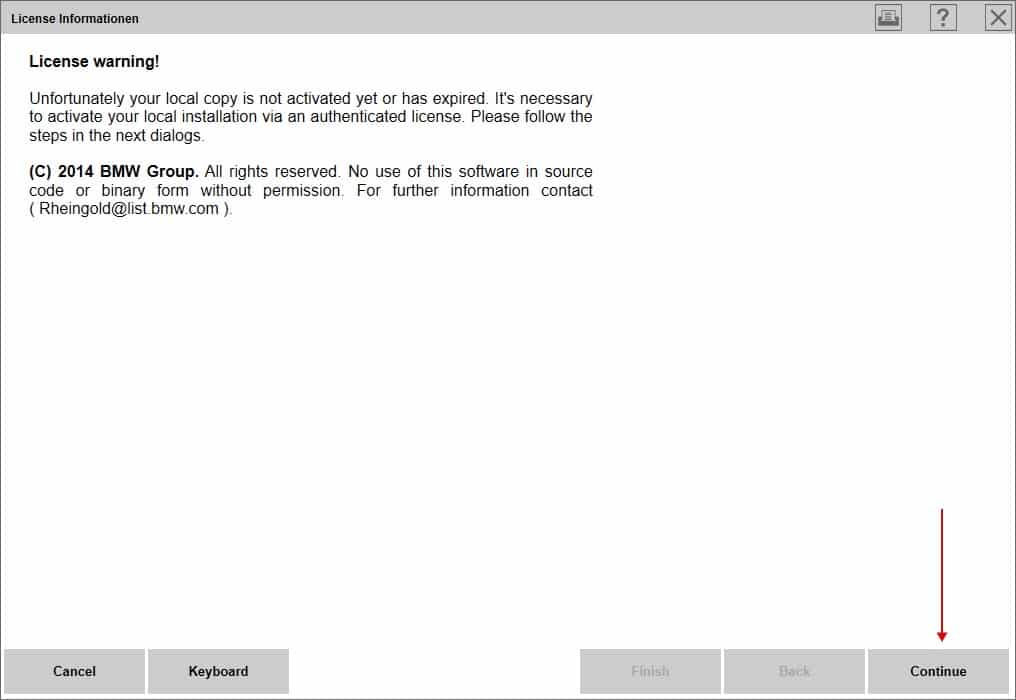

Запустите файл F:\BMW\Rheingold\TesterGUI\bin\Release\ISTAGUI.exe

Жмём Продолжить

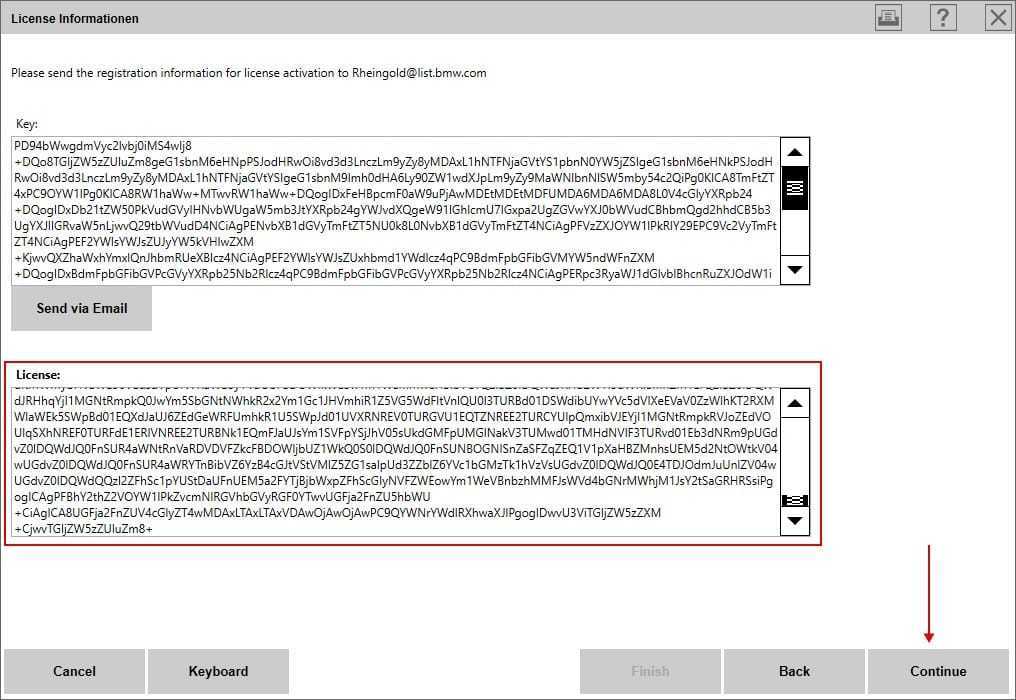

В поле License вводим ключ, который находится в файле Tools\License.txt

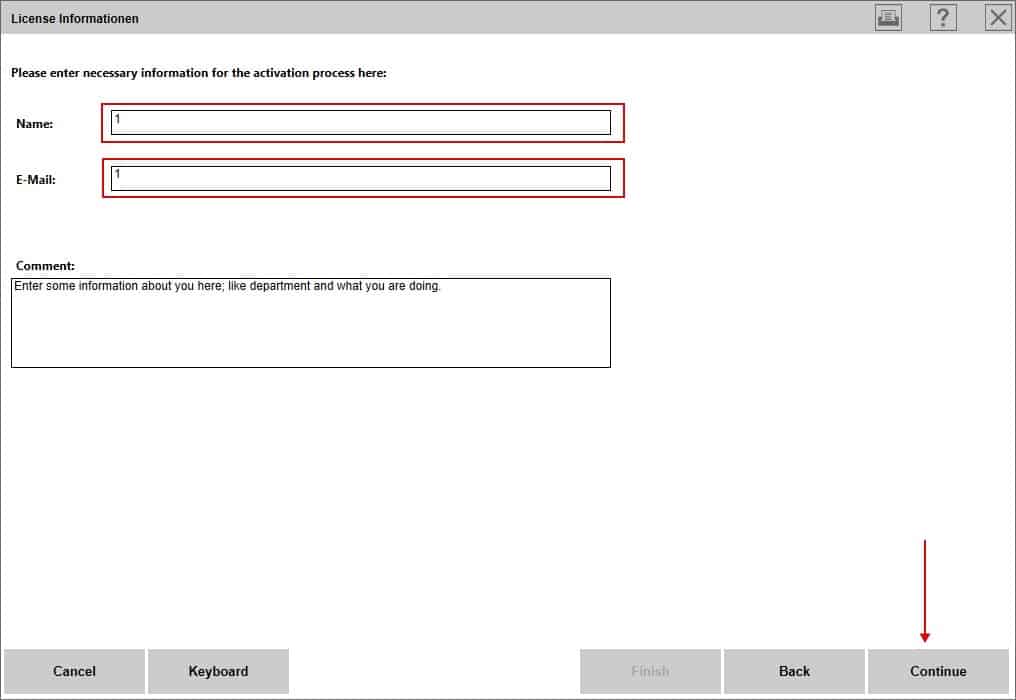

Жмём Продолжить

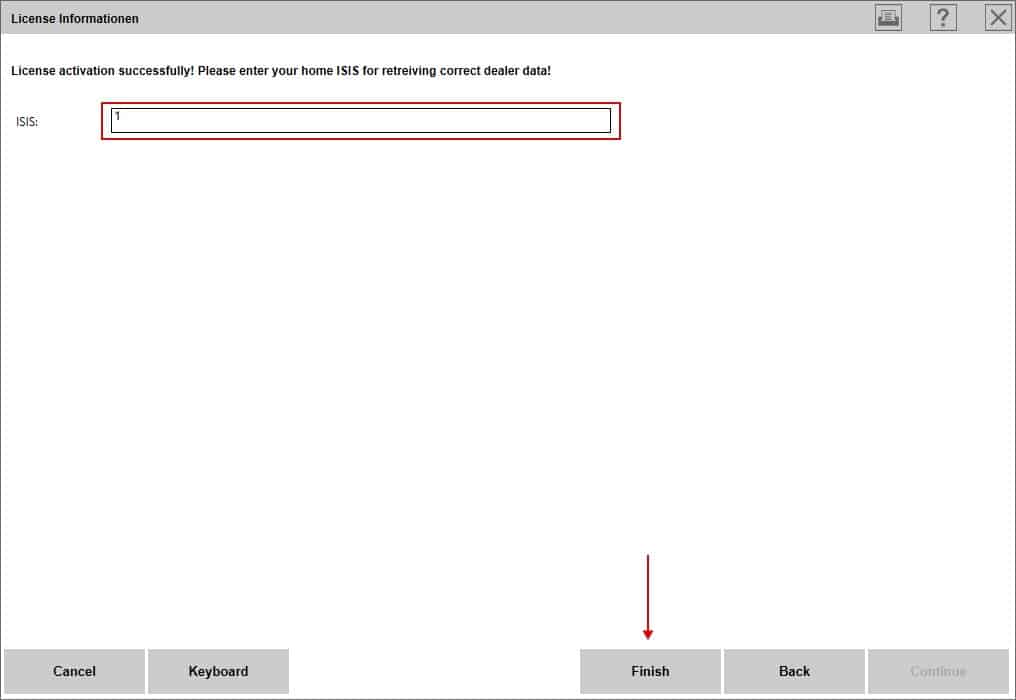

Вводим единицу в поле ISIS

Жмём Завершить

Далее выскочит уведомление, просто нажмите OK и активация завершится.

Внимание! С версии 4.20 возможен сбой активации, когда не работает кнопка Next. Для завершения активации нажмите Cancel и переоткройте программу

Технические характеристики

Полный список которых вы можете найти на основном сайте компании.

В легковые авто подойдут такие модели:

ISTA Standard. Они подходят для авто, у которых стандартное количество электроники. Их емкость — 50-100 ампер/час. Ток холодного запуска — от 420 до 800 Ампер.
ISTA Classic — это гибридные аккумуляторные батареи, которые подходят в легковые автомобили средней комплектации. Их емкость — от 50 до 100 Ампер/час, ток холодной прокрутки — 450-850 Ампер.
ISTA 7series (необслуживаемые). Эти АКБ премиум-класса. У них усовершенствованы характеристики. Они подходят для авто, у которых большое количество электроники. Их емкость — 45-100 Ампер/час, пусковой ток — 450-850 Ампер.

Для грузовых машин есть линейка аккумуляторов таких моделей:

ISTA Proftruck — это аккумуляторы высокой надежности, которые работают стойко в разных условиях. Идеально подходят для грузовой и специальной техники. Их емкость 140-225 Ah. Ток при холодном запуске от 850 до 1500 Ампер.
ISTA Classic предназначены для коммерческих авто. Они классические в обслуживании, емкостью от 140 до 225 Ампер/час, ток холодной прокрутки — от 850 до 1500 Ампер.
ISTA 7series самые сильные по мощности обслуживаемые АКБ. Подходят для авто премиум-класса. Их емкость — 140-225 Ah, ток — 850-1500 Ампер.

При работе с этими двумя типами аккумуляторов необходимо следовать такой инструкции:

Постоянно мониторить заряд, вовремя ставить на зарядку, чтобы АКБ не разрядилась полностью.
При хранении батарея должна быть обязательно заряжена. Если она долгое время не используется, то нужно смотреть на уровень ее заряда.
Во время использования аккумулятор должен быть чистым и сухим. Если он будет грязным и влажным, то будет происходить замыкание в клеммах.
За клеммами нужен специальный уход. Если произошло окисление, то их необходимо почистить и тонким слоем нанести на них вазелин.
Следить за состоянием корпуса. В случае появления дефектов (трещин или вздутия) следует прекратить использования такого аккумулятора.

Необслуживаемые аккумуляторы необходимо проверить на чистоту газоотводящих клапанов, которые находятся сбоку.

На зарядку батарею нужно ставить чистой и сухой. Заряд происходит через специальное устройство от электросети

При подсоединении нужно обратить внимание на полярность. Аккумулятор на 12 V заряжается при напряжении 16-16.5 V

Есть два метода зарядки: постоянный ток или напряжение. В первом случае нужно выставить постоянную силу тока размером одна десятая емкости аккумулятора.

Используя второй метод, надо выставить постоянное напряжения (при этом ток должен быть от 40 до 50 Ампер). Сила тока будет понемногу снижаться, пока не станет 0.

Настройка Rheingold

Выберите пункт в меню слева Изменение параметров адаптера:

Выбираем пункт Протокол Интернета версии 4 (TCP/IPv4) и нажимаем Свойства:

Нажимаем ОК, чтобы сохранить результаты. Остальные окна можно закрыть.

Пример скачивания раздачи в клиенте µTorrent. Выбраны все архивы, кроме SDP и ISTA-P

ISTA+ 4.26.38 / SDP 4.26.35 / BLP 4.26.35 / ISTA-P 3.67.1.006 [2020]

ISTA+ (Rheingold ISTA-D): Дилерское диагностическое программное обеспечении BMW — новая системная диагностика автомобилей BMW.BMW ISTA-D является заменой диагностической программы BMW ISTA-D версии 2.XX. На данный момент оно используется в официальных дилерских центрах BMW.ISTA-D — диагностическое программное обеспечение для диагностики всех моделей BMW (автомобили серии E, F, G, I, Alpina), MINI и Rolls-Royce.

ISTA-D — кодирование F, G, I, Alpina серий возможно при наличии ICOM.ISTA-P: ISTA-P (Integrated Application Technical Application Programming) — система интегрированных сервисов и программного обеспечения представляет собой прикладной программный комплекс ISPI и заменяет старую систему Progman.ISTA-P включает данные для программирования и кодирования транспортных средств. Кроме того, он предоставляет новые функции, которые понадобятся в будущем.Программа для диагностики и перепрограммирования электронных блоков управления автомобилями BMW, Alpina серии, MINI и Rolls-Royce.

Работает с K-line, K-DCAN и ENET кабелями, ICOM, OPS, OPPS, EDIC и EDICC, OMITEC и другими интерфейсами.И только при наличии приложения Ediabas 7.3.0.

Год Выпуска: 2020Системные требования: Windows 7 x64 (проверено) и выше. Версия: 4.26.38Язык интерфейса: Многоязычный (русский присутствует)Таблэтка: вылечено

Установка Rheingold

Для программирования необходимо использовать ISTA-P, но в настройке есть свои нюансы.

После того, как скачали файлы, откройте папку Tools. Начинаем установку дополнительных программ:

Установка EDIABAS

Выбираем этот путь

Ничего сложного в установке, жмём постоянно Далее.

Установка Vcredist

Установка Net Framework

Распаковка архива ISTA-D

Распакуйте ISTA-D x.xx.xx.7z в любую папку, к примеру — F:\BMW\Rheingold. Для распаковки используйте последнюю версию 7-Zip.

Так выглядит конечная папка после распаковки архива

Установка баз данных для Rheingold

Файлы OTHER нужны для работы вкладки Основные признаки. Если нужны другие языки — так же по аналогии

Активация Rheingold

Запустите файл F:\BMW\Rheingold\TesterGUI\bin\Release\ISTAGUI.exe

Жмём Продолжить

В поле License вводим ключ, который находится в файле Tools\License.txt

Жмём Продолжить

Вводим единицу в поле ISIS

Жмём Завершить

Далее выскочит уведомление, просто нажмите OK и активация завершится.

Установка BMW ISTA/D Rheingold 3.47.10

Установил ПО для диагностики блоков своего железного друга.

BMW Rheingold система диагностики автомобилей. BMW Rheingold это замена диагностической программы BMW ISTA/D версий 2.XX.

Для работы программы нужен Ediabas 7.3.0 (находится в составе BMW Standard Tools 2.12) и установленные драйверы на шнурок, поэтому обязательно с начала устанавливаем BMW Standard Tools 2.12, описано тут — www.drive2.ru/l/458011465228533317/

Скачиваем сам архив с программой BMW ISTA/D Rheingold 3.47.10 — rutracker.org/forum/viewtopic.php?t=4920175, по поводу блокировки RuTracker.org здесь

Для работы программы нужен NET Framework 4.0 или 4.5 не ниже, скачать можно тут — www.microsoft.com/ru-ru/d…oad/details.aspx?id=30653

Перед распаковкой архива обязательно разблокируйте его

1) Распаковываем архив для Windows x86 в C:/Program Files/для Windows x64 в папку C:/Program Files (x86)/ Папку можно при желании называть Rheingold для удобства.

2) Заходим в распакованную папку на С:/ диске, находим файлы и поочередно устанавливаем vcredist_x86.exe и vs90_piaredist.exe

3) Прописываем порт 6801 в c:\ediabas\bin\ediabas.ini.

4) Можем запускать программу. Ее местонахождение Rheingold/TesterGUI/bin/Release/ISTAGUI.exe

5) В первой вкладке «client settings» можем выбрать русский язык

6) Настраиваем Ediabas для своего интерфейса (кабеля).Открываем Rheingold, настройки, открываем раздел Конфигурация VCI и выбираем Ediabas

На этом установка закончена.Можем запускать программу .

P.S. Можно изменить разрешение экрана самой программы BMW Rheingold под параметры своего монитора, если ваше разрешение монитора, меньше 1024, это, что бы использовалась пространство по максимуму.

1) скачать (если у вас нет ее) программу WinHex например отсюда — rutracker.org/forum/viewtopic.php?t=5062048

2) устанавливаем программу WinHex, запускаем и в самой программе открываем файл Rheingold название файла:ISTAGUI.exe его путь ваш диск: *\Rheingold\TesterGUI\bin\Release\ISTAGUI.exe

3) Нажимаем на поиск и вводим параметры экрана 1024, после того как нашли. Меняете цифры под свое разрешение экрана и сохраняете файл… Оно там в 2х местах хранится. Все два значения нужно изменить под свое.По ширине 1980 максимальное, по высоте 999 это максимальная высота. причем минимальное разрешение у вашего компьютера по высоте должно быть не менее 1024, если меньше то низ не увидите.

4) Так же можно изменить, воспользовавшись прогай Launcher.exe — yadi.sk/d/4U8VcYsFy3aze, кладем ее в Rheingold\TesterGUI\bin\ReleaseЗапускаем с единственным параметром — номером монитора.«Launcher.exe 1» — запуск на основном монитореСоздаем ярлык для Launcher.exe на рабочем столе и в свойствах ярлыка, в поле «объект» добавляем номер монитора 1 .

5) Если программа установлена на нетбук с экраном 10″ и максимальным разрешение монитора 1024х600 по предыдущие способы не помогут полноценно увидеть меню программы, так как в Rheingold установлены минимальное разрешение программы 1024х768. Но и тут есть выход…Нужно в реестре самой операционной системы, изменить один параметр → Display1_DownScalingSupported и изменить его значение с 0 на 1. После перезагрузки в настройках появятся два виртуальных разрешения 1024×768 и 1152×864. Более подробно можно увидеть в видео (видос не мой)…

Обслуживание аккумуляторов ISTA

Аккумуляторы ISTA есть как обслуживаемые, так и полностью необслуживаемые. В первых можно открыть крышку и при необходимости долить воду, во вторых такой возможности нет, поэтому когда АКБ приходит в негодность, ее остается только утилизировать.

Однако в обращении и с теми, и с другими нужно придерживаться одних и тех же правил:

внимательно следить за степенью заряда батареи, вовремя заряжать и не допускать ухода в глубокий «минус»;
нельзя хранить батарею в разряженном состоянии, во время длительного хранения периодически проверять ее показатели;
нельзя использовать аккумулятор в грязном и влажном виде, из-за этого может коротить между клеммами;
клеммы нужно чистить от окисления, если оно возникает, и смазывать тонким слоем технического вазелина;
периодически осматривать корпус – если есть трещины, вздутия и т.д., использовать АКБ дальше нельзя.

Как узнать дату выпуска и расшифровать код

Аккумуляторные батареи ISTA производятся на двух заводах – «ISTA-Центр» и «Энергоавтоматика». Маркировка первых состоит из шести цифр. 1 цифра – номер завода, 2 – номер бригады, 3 и 4 – год изготовления, 5 и 6 – неделя изготовления.

Например, маркировка 13 11 07 означает, что батарея изготовлена на первом заводе, третьей бригадой, а дата выпуска – 7 неделя 2011 года. Седьмая неделя находится в феврале.

Если производитель – «Энергоавтоматика», то маркировка состоит из 10 цифр. Здесь первая – номер завода, вторая – год изготовления, третья и четвертая – неделя изготовления. Остальные – это порядковый номер самой батареи.

Как заряжать аккумуляторы ISTA

Батарею стоит поставить в хорошо проветриваемое и отапливаемое помещение (если на улице температура ниже нуля). У обслуживаемых аккумуляторов нужно открыть крышки, при необходимости долить воду. У необслуживаемых убедиться, что не засорены газоотводящие клапаны (расположены по бокам).

Перед зарядкой нужно внимательно осмотреть батарею, почистить ее и протереть от влаги. Заряжают ее от сети с помощью специального зарядного устройства. Подсоединять его следует, соблюдая полярность. Напряжение для 12-вольтовой батареи должно достигать 16-16,5 В.

Заряжать можно двумя методами: постоянного напряжения или постоянного тока. При первом выставляется постоянное напряжение, а сила тока может составлять 40-50 А. Постепенно она будет падать, пока не достигнет нуля. При втором способе выставляется постоянный ток в размере 1/10 от емкости АКБ.

Технические характеристики модельного ряда

Под торговым наименованием ISTA выпускаются различные модели аккумуляторных батарей как для легкового, так и для грузового транспорта, отличающиеся своими характеристиками. С полным их перечнем можно ознакомиться на официальном сайте производителя.

Для легковых автомобилей

ISTA Standard. Гибридные кислотно-свинцовые аккумуляторы, предназначенные для легковых транспортных средств со стандартным количеством электроники. Емкость этих батарей находится в пределах от 50 до 100 Ah. Ток холодной прокрутки – 420-800 А.

ISTA Classic. Гибридные аккумуляторы, предназначенные для любых легковых транспортных средств в средней комплектации. Емкость в серии составляет 50-100 Ач, ток холодной прокрутки – от 420 до 800 А.

ISTA 7 series. Полностью необслуживаемые аккумуляторы премиального класса. Они обладают улучшенными рабочими характеристиками и предназначены для современных легковых автомобилей с большим количеством электроники. Емкость их от 45 до 100 Ач, пусковые токи от 450 до 850 А.

ISTA 7 series

Легковые	Емкость	Пусковой ток	Габариты	Полярность
6CT-45 A2 Н	45	450	215x175x175	+ — и — +
6CT-50 A2	50	480	215x175x190	+ — и — +
6CT-50 A1	50	420	215x175x190	+ — и — +
6CT-55 A1	55	450	242x175x190	+ — и — +
6CT-60 A1	60	510	242x175x190	+ — и — +
6CT-62 A1	62	540	242x175x190	+ — и — +
6CT-63 A1	63	570	242x175x190	+ — и — +
6CT-66 A1	66	570	276x175x190	+ — и — +
6CT-74 A1	74	720	276x175x190	+ — и — +
6CT-77 A1	77	720	276x175x190	+ — и — +
6CT-90 A1	90	760	352x175x190	+ — и — +
6CT-100 A1	100	800	352x175x190	+ — и — +

Для грузовых автомобилей

ISTA Proftruck. Современные, повышенной надежности батареи для грузовой и спецтехники, обеспечивающие стабильность работы в любых условиях. Емкость этих мощных батарей – от 140 до 225 Ач, ток холодной прокрутки – 850-1500 А.

ISTA Classic. Классические обслуживаемые аккумуляторные батареи для коммерческого транспорта. Емкость их составляет 140-225 Ач, пусковой ток – 850-1500 А.

ISTA 7 series. Мощные, стабильные аккумуляторы для грузовой техники премиум-класса. Обслуживаемые. Имеют емкость от 140 до 225 Ач, пусковые токи от 850 до 1500 А.

Ista Proftruck

Грузовые	Емкость	Пусковой ток	Габариты	Полярность
6СТ-140 А1	140	850	513x189x223	+ — и — +
6СТ-180 А1	180	1050	513x223x223	+ — и — +
6СТ-190 А1	190	1150	513x223x223	+ — и — +
6СТ-190 А1 У	190	1150	518x240x242	+ — и — +
6СТ-190 АУ1 Б	190	1150	518x240x242	+ — и — +
6СТ-200 А	200	1300	513x223x223	+ — и — +
6СТ-200 А1	200	1300	513x223x223	+ — и — +
6СТ-225 А	225	1500	518x276x242	+ — и — +
6СТ-225 А1	225	1500	518x276x242	+ — и — +

Вторая часть инструкции по установке Rheingold, в части установки ISTA P

05.04.2020

После установки ISTA P Вы сможете работать со следующими сканерами БМВ: BMW INPA K Dcan (с переключателем), BMW ENET, ICOM NEXT, ICOM A2.

Далее заходим в папку Tools и устанавливаем приложение NetworkTool.

2. Далее распаковываем файл ISTA-P 3.67.0.000 из папки BMW. Путь для разархивации рекомендую D:\BMW.

3. После переходим в ранее скачанную папку BMW, затем в папку Tools. Далее в папку ISTA-P Loader и затем папку ISTA-P Loader 6.1 копируем на локальный диск C в папку Program Files.

4. Заходим в скопированную папку ISTA-P Loader 6.1 и запускаем приложение BMW ISTA-P Loader. Появиться окно, требующее ввести активационный код.

5. В папке по пути C:\Program Files\ISTA-P Loader 6.1 Вы найдете текстовый документ с названием Activation Key. Откройте данный документ и скопируйте из него код.

6. Вставьте скопированный код в окно и нажмите кнопку «Continue». После этого программа для сканера БМВ ISTA P закроется.

7. Запускаем BMW ISTA P Loader заново. И нажимаем кнопку «Manual Search».

8. Далее выбираем путь к распакованной папке ISTA-P. Он будет выглядеть так – D:\BMW\ISTA-P и нажимаем кнопку «ОК».

9. В раскрывшемся окне выбираем язык, расширение экрана и ставим птичку в строке «Expert Mode» после жмем кнопку «SAVE».

10. Продолжаем установку ISTA P и в новом окне нас предупреждают о проблеме с масштабированием текста. В Windows 8, 8.1 и 10 масштабирование равно 125%, а мы ставим птичку в строке «Always ignore this message» тем самым выставляем масштабирование равное 100% и жмем кнопку «Continue».

11. В следующем окне жмем кнопку «SAVE». Данные можно и заполнить на Ваше усмотрение.

12. Далее запускаем эмулятор для сканера БМВ INPA K+DCAN USB.

Если у Вас появляются окна с названием «Оповещение безопасностиWindows» смело нажимайте кнопку «Разрешить доступ». Программа вносит изменения в работу Брандмауэра. Немного информации о настройках программы для сканера БМВ после установки ISTA P.

Нажав кнопку «i» и далее выбрав строку «Reset Settings» программа закроется и Вы сможете изменить настройки, в части смены языка, разрешения экрана и информацию дилера.

Исправление ошибок, которые могут возникнуть при установке Rheingold
