Технические характеристики маз-5516

Самосвал МАЗ-5516 20 тонн: технические характеристики

Автомобили МАЗ-5516 — самосвалы с грузоподъемностью 20 тонн, оснащенные кузовом ковшового типа. Созданные на базе МАЗ-6303, 20-тонники предназначались для транспортировки и выгрузки сыпучих материалов. Технические показатели и эксплуатационные характеристики машин нашли свое применение на строительных участках по всей стране.

МАЗ-5516 выпускался с кабинами двух вариантов: короткой и длинной. Во второй предусматривалось спальное место. На базе обновленного 20-тонника были созданы самосвалы сельскохозяйственного назначения с высоким кузовом и возможностью двусторонней разгрузки.

Комфорт

За два десятка лет производства МАЗ-5516 претерпел некоторые изменения. Первая серия автомобилей создавалась в традициях жесткого минимализма. Никакого комфорта для водителя не предусматривалось. Жесткая подвеска, минимум удобств и эргономики в кабине и невзрачная окраска дешевыми материалами — вот образ МАЗ-5516 первых лет выпуска.

Несмотря на все перечисленные недостатки, грузовик стал популярным. Созданный исключительно для работы самосвал МАЗ предложил пользователю грузоподъемность в 20 тонн. И даже это не предел для техники. По ровным дорогам с твердым покрытием автомобиль может транспортировать до 30 тонн груза. Таким образом, превышающий заводские показатели МАЗ-5516 стал одним из самых востребованных грузовиков в России.

Двигатель и трансмиссия

Первые самосвалы МАЗ-5516 оснащались дизелями Ярославского моторного завода ЯМЗ-238 и ЯМЗ-238 Д. Покупателю были доступны 240- и 330-сильные машины. Позднее на самосвалы 20-тонники МАЗ стали устанавливать более совершенные двигатели ЯМЗ-6582 с мощностью 330 л.с. и экологическим классом Евро-3. Сегодня можно встретить модификации с 400-сильными ярославскими моторами и дизелями немецкой марки Deutz, хотя они составляют меньшую часть от продаваемых машин.

В агрегате с двигателем ярославского производства предлагает механическая ярославская же коробка передач ЯМЗ-2381. В новых моделях агрегат заменен на девятиступенчатую механику от немецкой компании ZF. Последние модификации 20-тонника МАЗ с самосвальным механизмом поставляются с усиленной двойной рамой типа «лонжерон в лонжероне». Специалисты отмечают, что это повлекло рост цены на грузовик и падение покупательского спроса на новые машины.

Колесная формула автомобиля — 6х4. Грузовик может развивать максимальную транспортную скорость в 80 км/ч, при этом расход топлива составит 30 л на 100 км. Питание мотора осуществляется из топливного бака вместимостью 350 литров.

Тюнинг

Тюнинг автомобиля МАЗ-5516 предполагает замену вышедших из строя и поврежденных механизмов и узлов или улучшение технических характеристик.

Например, если нужно заменить рессоры сидений в кабине водителя, то рекомендуется демонтировать кресло при помощи набора ключей и отверток, установить новый механизм.

Для того чтобы повысить уровень комфорта в кабине водителя, следует усовершенствовать систему амортизации. Для этих целей рекомендуется использовать полурессоры амортизаторов от похожей модели КамАЗа.

Для того чтобы установить этот механизм на МАЗ-5516Х5, необходимо:

  1. Демонтировать задний хомут крепления.
  2. Снять рукоятку управления хомута и блокиратор.
  3. Убрать кронштейны.
  4. Установить нижнюю часть крепления новых амортизаторов на раму.
  5. Опустить защелки вместе с крепежными элементами рессор.
  6. Отпилить брызговик с внутреннего корпуса крыла.
  7. Опустить кабину на специальную подставку.
  8. Сделать отверстия под крепление и зафиксировать новый механизм. Сверло должно проходить через кронштейн крепления задних опор.
  9. Установить кабину на место.

Плюсы и минусы

Автомобиль обладает как и теми, так и другими качествами. В основном, большинство минусов относится к более ранним моделям:

  • низкий уровень комфорта салона;
  • плохие тепло- и шумоизоляцию;
  • слабую печку;
  • плохое антикоррозийное покрытие, грузовики, только сошедшие с конвейера, буквально через полгода начинали «гнить» и «цвести»;
  • слабое опциональное оснащение.

Внимание! В большинстве более новых моделей МАЗ-5516 эти недоработки были устранены, однако автомобиль по-прежнему не может похвастать хорошей антикоррозийной защитой. Кроме того качество сборки салона и материалы оформления, вызывает определенные вопросы

Плюсов у машины гораздо больше чем минусов. К преимуществам относят:

  • Высокую экономичность. Умеренное потребление топлива, низкая цена запчастей и проведения ремонтных работ;
  • Простота в эксплуатации. Автомобиль можно отремонтировать самостоятельно, а необходимые запчасти довольно просто купить. Машина не требует особенного ухода, и приспособлена для работы в сверхтяжелых условиях;
  • Автомобиль имеет солидную грузоподъемность в 20 тонн, однако, и это не предел. Для повышения массы перевозимого груза можно подсоединить прицеп, и перевозить до 30 тонн грузов или материалов;
  • Цена. Стоимость нового авто гораздо ниже по сравнению с аналогичными грузовиками. Кроме того, достаточно крепкие и технически-исправные грузовики с пробегом можно приобрести от 400 тысяч рублей;
  • Надежная, и прошедшая проверку временем и работой подвеска;
  • Мощный, надежный и неприхотливый мотор МАЗа-5516.

Внимание! Большое количество негативных отзывов относится к ранним моделям. Более современные экземпляры избавлены от «ошибок прочего», и могут порадовать соотношением «цена-качество»

Это советский и белорусский большегрузный автомобиль, пользующийся популярностью не только у себя на родине, но и в странах ближнего зарубежья. Это связано с высокой надежностью автомобиля, его неприхотливостью, экономичностью, мощностью и изначально относительно невысокой ценой. Машина может использоваться в строительстве, сельском хозяйстве, и грузоперевозках. Высокая мощность силовых агрегатов часто позволяет перевозить грузы, превышающие показатель максимально разрешенной грузоподъемности. Однако это существенно снижает эксплуатационный срок МАЗ-5516. Модели, которые планируется использовать для перевозки грузов на большие расстояния, оснащаются удлиненной кабиной с одним или двумя спальными местами. Среди недостатков автомобиля можно назвать относительно невысокий уровень комфорта, и небогатую начальную комплектацию.

Руководство по эксплуатации

Руководство по эксплуатации содержит следующие разделы:

Требования безопасности во время работы на данном транспортном средстве

Здесь перечислены все меры предосторожности, порядок действий при аварийных ситуациях.
Мотор. В этом разделе приведены характеристики двигателя, его устройство и рекомендации по обслуживанию.
Коробка передач

Здесь описана работа трансмиссии и приведено краткое описание ее основных элементов.
Ходовая часть транспорта. В этом разделе дается описание конструкции передней оси и рулевой тяги.
Рулевое управление, тормозные системы.
Электрооборудование.
Маркировка транспорта. Здесь описано, где можно найти идентификационный номер транспортного средства, дана расшифровка номера.
Правила обкатки самосвала.
Особенности эксплуатации и техническое обслуживание. Здесь прописано, когда и как проводить ТО, какие бывают виды технического обслуживания.
Условия хранения автомобиля, правила его транспортировки.
Гарантийный срок и талон на транспорт.

Схема переключения передач

Схема переключения передач есть в руководстве пользователя самосвала. Переключение происходит следующим образом:

  1. При помощи механизма сцепления происходит разъединение силового агрегата с трансмиссией транспортного средства. Это дает возможность переключить ступени коробки передач, не сбавляя при этом обороты двигателя.
  2. Через блок сцепления проходит крутящий момент.
  3. Зубчатые шестерни расположены параллельно оси валовых устройств.
  4. Первый вал соединяется с механизмом сцепного устройства, на поверхности которого есть шлицы. По ним перемещается ведомый диск.
  5. С оси вращательное действие передается на промежуточную ось, которая объединена с шестерней первичного валового механизма.
  6. При включении нейтрального режима начинается свободное вращение шестерен, а муфты синхронизаторов приходят в разомкнутое положение.
  7. При выжатом сцеплении вилка перемещает муфту в положение зацепления с парой, расположенной на торцевой части шестерни.
  8. Шестерня фиксируется вместе с валом и перестает на нем прокручиваться, что обеспечивает передачу вращательного действия и усилия.

Электросхема

Схема электрооборудования включает в себя такие элементы, как:

  1. Аккумуляторы. Их напряжение составляет 12 В. Перед началом работы необходимо откорректировать плотность аккумуляторных батарей.
  2. Генератор переменного тока. Такая установка оборудована регулятором напряжения интегрированного типа и выпрямительным блоком. В конструкцию генератора входят подшипники, состояние которых рекомендуется проверять через каждые 50 000 км пробега.
  3. Стартер. Это устройство необходимо для запуска силового агрегата. Оно состоит из крышки реле, контактов, заглушек смазочных каналов, тяги якорного устройства, стакана, пружин щеткодержателя, крепежных элементов, рукоятки, защитной ленты.
  4. Электрофакельное устройство. Его задача — облегчение запуска двигателя в условиях низких температур.
  5. Выключатель массы батарей. Он нужен для присоединения и отсоединения аккумуляторов к массе транспорта.
  6. Система освещения и световой сигнализации. Она контролирует работу головных фар, фар-прожекторов, противотуманных огней, освещение внутри салона.

Устройство

МАЗ 5516 сделан в соответствии с советскими требованиями качества. Некоторые улучшения в плане комфорта работы и конструкции наблюдаются лишь в последних версиях модели. Первые вариации грузовика обрабатывались наиболее дешевыми красками, а сам процесс проходил вручную. В итоге кузов автомобиля начинал «гнить» уже после 2-3 лет работы. На современных версиях МАЗ 5516 проблему удалось решить за счет современных технологий и новых материалов.

Кузов автомобиля имеет прямоугольную форму со слегка скругленными по краям чертами. Капот отсутствует, потому основные элементы установлены под кабиной оператора. Бампер сделан из металла и является частью системы пассивной защиты. Колесные арки оборудованы удобной ступенькой, помогающей забираться в салон. Зеркала имеют разные углы обзора, что обеспечивает минимальную площадь «мертвой зоны». Дополняется кабина оператора грузовым бортом с откидными боковыми или задней частями. В 2000-х годах функционально стал доступен подогрев кузова, позволяющий перевозить на длительные расстояния многообразные жидкие смеси и бетонные растворы даже в минусовые температуры. Качество сварки кузова соответствует европейским стандартам. Дополнительно МАЗ 5516 может комплектоваться специализированным прицепом, превращающим его в полноценный автопоезд. Благодаря системе особой фиксации достигается максимальная надежность движения.

Основу МАЗ 5516 составляет усиленная рама, позволяющая перевозить большую массу. Дополнительного усиления современные версии не требует, хотя на первых модификациях данную операцию проделывали сами водители или специализированные рабочие. Последние вариации получили двойную раму «лонжерон в лонжероне», увеличившую прочность автомобиля.

Грузовик оснащается 4 тормозными системами: рабочей, стояночной, вспомогательной и запасной. опять же присутствуют приборы для подключения тормозов полуприцепа с 2-проводным пневматическим приводом. Рабочая тормозная система пневматического типа осуществляет воздействие на все колеса через тормозные барабаны. В базовой версии она дополняется ABS. Стояночная и запасная системы воздействуют на тормозные элементы среднего и заднего мостов, приводимые в действие посредством тормозных камер. Управляются они изнутри при помощи крана. Стояночная система выполняет ряд функций запасной и применяется для торможения при отказе рабочей тормозной системы. Вспомогательная система запускается через создание противодавления в системе выпуска газов. Ее применяют для некрупныго торможения при затяжных спусках на горных дорогах.

Тип трансмиссии, устанавливаемый на МАЗ 5516, зависит от двигателя. С моторами ярославского производства идет ярославская КП ЯМЗ 2381. Данная 5-ступенчатая коробка передач имеет двойную главную передачу с планетарными редукторами (передаточное число – 7,24). Подобная схема фактически дает 10 передач, что достаточно для такой техники. При работе жесткий рычаг КП ведет себя довольно капризно, а сам автомобиль реагирует на движения водителя довольно медленно. В версиях с иностранными агрегатами применяется 9-ступенчатая механическая КП ZF, отличающаяся большей стоимостью и эффективностью.

МАЗ 5516 – автомобиль для работы, потому на уют в его салоне рассчитывать не приходится. Грузовик оснащается кабина операторами 2 типов: стандартной (без спального отделения) и большой (с одной или двумя полками, позволяющими отдохнуть). Первые версии модели не предназначались для спокойной работы. В настоящее время МАЗ 5516 получил ряд опций, делающих его эксплуатацию более приятной. За счет пневматических амортизаторов под водительским креслом сократилась вибрация, а значительная посадка гарантировала отличный обзор. Была улучшена шумоизоляция. опять же появились 3-точечные ремни фиксации и регулировка рулевой колонки и кресел.

МАЗ 5516 – это машина с 20-летним стажем работы в самых напряженных условиях, снискавшая любовь во всех областях бывшего СССР. При выборе данной модели можно быть уверенным в ее длительном ресурсе работы и надежности.

Модификации

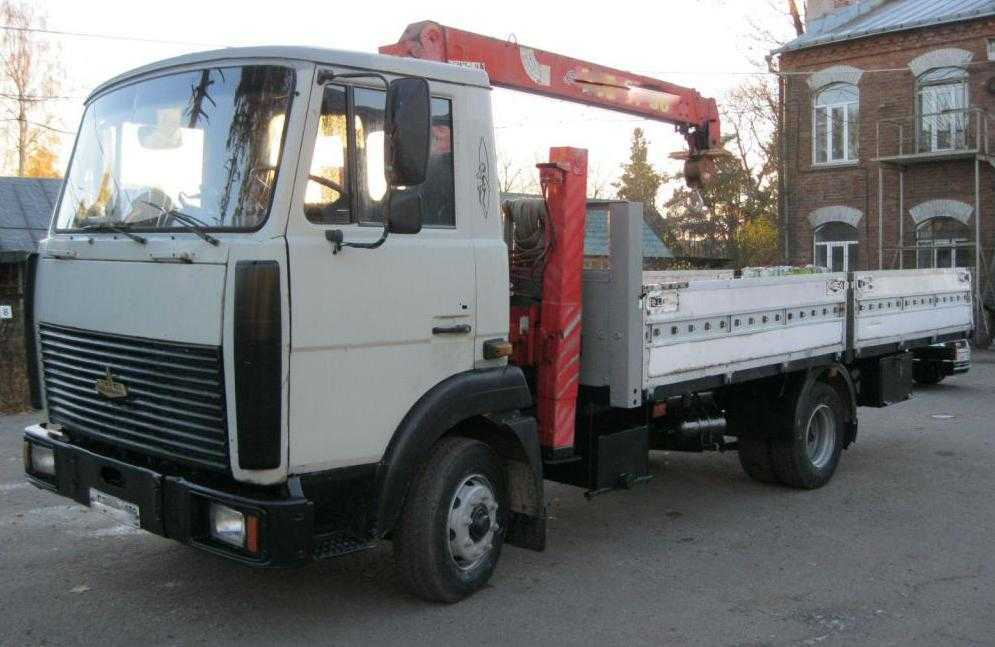

МАЗ-4370 изначально имел немецкую кабину и собирался на шасси MAN. Наладив на Минском автомобильном заводе производство большинства узлов и агрегатов, на протяжении всех годов выпуска в конструкции «Зубренка» применялись запасные части, как отечественных, так и зарубежных производителей. Модификации МАЗа-4370 в основном отличаются размерами колесной базы, незначительной разницей в грузоподъемности, установленными силовыми установкам и коробками передач. На сегодняшний день можно встретить МАЗ-4370 с колесной базой 3000, 3700, и 4200 мм. К основным модификациям относятся:

  • МАЗ-437040 с двигателем ММЗ Д-245.9-540 мощностью 136 л.с. отвечающего нормам ЕВРО-1 и коробкой передач ЗИЛ-695Д или пятиступенчатой механикой СААЗ. Модель не выпускается, а на последующие модификации устанавливаются более совершенные двигатели.
  • МАЗ-43704 с силовой установкой ММЗ Д-245.30 Е2 мощностью 155 л.с. отвечающего экологическим нормам ЕВРО-2 и коробкой передач СААЗ-3206.70.
  • МАЗ-437043 с двигателем ММЗ Д-245.30 Е3 мощностью 155 л.с. отвечающего экологическим нормам ЕВРО-3 с коробкой передач СААЗ-3206.
  • МАЗ-437030 с немецкой турбированной силовой установкой DEUTZ BF4M 1013FC мощностью 170 л.с. отвечающего экологическим нормам ЕВРО-3 с коробкой передач импортного производства ZF S5-42.

На модификации МАЗ-4371W2-431 устанавливается дизельный двигатель американской компании Cummins 4ISBe4185 с шестиступенчатой коробкой FAST GEAR J70TA.

В качестве модификаций «Зубренка» можно рассматривать самосвал МАЗ-457043, седельный тягач МАЗ-447131 для работы в сцепке с низкорамным полуприцепом грузоподъемностью 12 тонн, и МАЗ-437141 для работы в составе автопоезда с полной массой до 17,5 тонн.

Автомобили, имеющие индекс 4371 отличаются также более просторной кабиной с откидным спальным местом и отделкой с использованием панелей от МАЗ-5440.

О компании МАЗ

На текущий момент бренд МАЗ известен может не по всему миру, но на просторах бывшей страны Советов с отличительным знаком на капоте никто не ошибется. МАЗ лидер в мире техники по выпуску большегрузной, автомобильной пассажирской и прицепной техники. Ознакомьтесь также с техникой Камаз, а именно моделью 65117.

История завода начинается сразу после окончания 2-й мировой войны 9 августа 1945 года выло организовано производства, а в октябре 1947 свет увидели первые пять МАЗов. В 1948 году было налажено конвейерное производство. К концу 1951 завод произвел 25 тыс. автомобилей, перевыполнив план более чем на 65%.

История МАЗ – это история побед и успехов. Первый МАЗ 530 на всемирной выставке промышленной продукции в Брюсселе в 1958 отметился высшей наградой.

Далее следует лишь наращивание производства, но без потери качества продукции, что отмечается награждением производителя орденом Ленина и орденом Революции.

На сегодня «МАЗ» — брэнд, признание которого доказано десятками лет производства и качеством продукции, известной далеко за пределами Беларуси.

Минский автозавод на текущий момент, буквально, визитная карточка страны. Продукция отвечает всем стандартам Евро-3,4,5,6-й серий. Завод является объектом для роад-шоу любой иностранной делегации. Заключение контрактов проводится с заводами разных частей света – Ираном, Винесуэлой, Китаем.

Ознакомьтесь с особенностями техники Маниту.

Трансмиссия

Коробки передач, устанавливаемые на МАЗ самосвал – механические. Основных используется несколько: 8-ми ступенчатая ЯМЗ-23 81, 9-ти ступенчатая ЯМЗ-239 и 9-ти ступенчатая ZF. В конструкцию ЯМЗ входит 2-х диапазонный планетарный демультипликатор, с синхронизаторами. Наибольший допускаемый крутящий момент на первичном валу составляет 2100 Н*м. Передаточное число – 7,24. Объем масла внутри узла – 7,5 литров.

В состав ведущих мостов входят: основной конический редуктор и планетарные передачи, размещенные в колесах. Корпус, дифференциал и передача узла на средней оси максимально унифицированы с аналогичными на задней. Передаточное число ведущих мостов – 6,59

Шасси (подвеска, тормоза, рулевое)

Первые модели грузовика оснащались достаточно жесткой подвеской. Однако в ходе модернизации машины, была улучшена конструкция рессор и общее усиление подвески технологией «лонжерон в лонжероне». Грузовик оснащается передней и задней независимой полуэллиптической рессорной подвеской.

Внимание! Подвеска грузовика позволяет перевозить грузы, значительно превышающие максимальную грузоподъемность автомобиля. Так, например, непродолжительное время можно перевозить грузы массой 30 тонн, однако из-за перегруза, подвеска быстро выйдет из строя

Модель оснащается стояночным, запасным и вспомогательным тормозом, а также имеет в конструкции системы, позволяющие выполнить подключение тормозной системы полуприцепа с двухпроводным пневматическим проводом.

Тормоза грузовика МАЗ-5516 действуют на все колеса машины, в их конструкции используют антиблокировочную систему. Стояночный тормоз также играет роль запасного, его используют при частичной или полной неработоспособности основной тормозной системы.

Модификации

Серия МАЗ 551605 была представлена 2 основными модификациями:

  • МАЗ 551605-280 – самосвал с мотором ЯМЗ-238ДЕ2 с турбиной (Евро-2), стандартной самосвальной платформой с задним бортом и не подрессоренной кабиной, позаимствованной у грузовиков Минского автозавода советского времени;
  • МАЗ 551605-271 (старая маркировка – МАЗ 551605-221) – самосвал с турбированным агрегатом ЯМЗ-238ДЕ2 (Евро-2), кузовом увеличенного объема (12,5 куб.м) с измененной геометрией и классической кабиной старого образца. Модель практически не отличалась от версии МАЗ 551605-280.

Также в серию входили следующие версии:

  • МАЗ 551605-225 – вариация с мотором ЯМЗ-238ДЕ2 (Евро-2), дорестайлинговой кабиной и самосвальной платформой с 3-сторонней разгрузкой;
  • МАЗ-551605 2130-024 – модель с агрегатом ЯМЗ-238ДЕ (Евро-1) и платформой на 10,5 куб.м;
  • МАЗ-551605 2121-024 – модификация с дизелем ЯМЗ-238ДЕ (Евро-1) и кузовом емкостью 10,5 куб.м;
  • МАЗ-551605 230-024 – версия с двигателем ЯМЗ-238ДЕ2 (Евро-2) и платформой объемом 10,5 куб.м;
  • МАЗ-551605 240 – модель с агрегатом ЯМЗ-238ДЕ2 (Евро-2) и большей грузоподъемностью (23350 кг);
  • МАЗ-551605 2140 – автомобиль с мотором ЯМЗ-238ДЕ (Евро-1) и грузоподъемностью 23350 кг.

Сферы использования и особенности конструкции самосвалов «МАЗ-5516»

Итак, на первом месте по популярности применения самосвалов данной марки стоит строительная сфера. На возведении зданий, дорог, мостов и прочих объектов самосвалы «МАЗ-5516» осуществляют перевозку разнообразных нерудных сыпучих строительных материалов: щебня и гравия, песка и камня, горячего асфальта и асфальтовой крошки, гравийно-песчаной смеси и т.п., по дорогам как общего, так и не общего пользования.

В сельском хозяйстве самосвал подходит для транспортировки урожая, грунта, компоста, разнообразных удобрений. Выпускалась даже специальная модификация, предназначенная для перевозки зерна – «МАЗ-551608-236». Отличие этого зерновоза от базовой модели – грузовая платформа увеличенного объёма, с двусторонней боковой разгрузкой.

В сфере лесного хозяйства предусмотрена комплектация автомобиля для перевозки лесоматериалов в сортиментах длиной от двух до шести метров, укладываемых на специальной площадке, установленной на шасси автомобиля. А «МАЗ-5516» с грузовой платформой увеличенного объёма хорошо подходит для перевозки щепы и т.п. легковесных объёмных грузов и материалов.

В конструкции самосвала использована рессорно-балансирная подвеска и усиленная двойная рама (лонжерон в лонжероне). Металлический кузов самосвала «МАЗ-5516» опрокидывается при помощи гидравлического механизма. При этом кузов выпускается как снабжённый задним открывающимся бортом, так и без него, – ковшового типа.

Технические характеристики автомобиля МАЗ-500

Габаритные и весовые характеристики базового МАЗ-500

  • Грузоподъёмность: 7500 кг, прицеп общей массой 12000 кг;
  • Длина: 7,140 м; Ширина: 2,5 м; Высота (по крыше кабины): 2,650 м;
  • Клиренс (дорожный просвет под передней осью, и под картером задней оси): 290 мм;
  • Колёсная база: 3,850 м;
  • Колея задняя: 1,865 м; передняя: 1,970 м;
  • Масса: 6,5 тонн (собственная снаряжённая); 14,825 тонн (полная загруженная);
  • Собственная нагрузка на переднюю ось: 3,350 тонн; на заднюю ось: 3,40 тонн;
  • Нагрузка полностью загруженного автомобиля на переднюю ось: 4,565 тонн; на заднюю ось: 9,360 тонн.
  • Размеры грузовой платформы — 4,860/2,480/0,670 м;
  • Объём кузова (без дополнительных бортов) – 8,05 м3;
  • Минимальный радиус разворота – 9,5 м;
  • Угол свеса передний – 28 градусов, задний – 26 градусов;
  • Ёмкость топливного бака – 200 литров.

Двигатель МАЗ-500

Для новой модели грузового автомобиля был заранее готов и определён такой же новый двигатель – ЯМЗ-236, разработанный ярославскими инженерами на рубеже 50-х и 60-х годов ХХ века, в рамках взятого курса на «дизелизацию» тяжёлого грузового транспорта в СССР.

ЯМЗ-236 представляет собой V-образный 4-х тактный шестицилиндровый дизельный двигатель. Рабочий объём данного силового агрегата – 11,15 литров; номинальная мощность – 180 лошадиных сил, при 2100 об/мин. Диаметр цилиндра: 130 мм; ход поршня: 140 мм; степень сжатия – 17,5. Максимальный крутящий момент составляет от 667 до 1275 Н-м, при 1200-1500 об/мин.

Ходовая часть, механизмы управления

Рама на МАЗ-500 клёпаная из штампованных деталей. Подвеска автомобиля представляет собой четыре продольные полуэллиптические передние и задние рессоры, установлены передними концами на пальцах в кронштейнах рамы, задними концами — на скользящих опорах.

На задней подвеске есть две дополнительные продольные полуэллиптические рессоры. Амортизаторы установлены гидравлические, телескопического типа, двойного действия. Передняя балка кованая, двутаврового сечения.

Колёса бездисковой конструкции, с бортовыми и замочными кольцами. Шины (спереди односкатные, сзади двускатные) установлены низкого давления, размером 11,00 –20, с 14-ю слоями корда. Рулевой механизм следующей конструкции: винт, гайка-рейка с перекатывающимися шариками, сектор; оснащён гидравлическим усилителем. Максимальный угол поворота передних колёс составляет 38 градусов.

Ножной тормоз колодочный, на все колёса. Привод ножного тормоза пневматический, тормозные камеры с резиновыми диафрагмами. Ручной тормоз центральный, колодочного типа, расположен на фланце ведущей шестерни заднего моста. Моторный тормоз – компрессионный с вращающейся заслонкой в выхлопной системе. Воздушный компрессор – двухцилиндровый, с жидкостным охлаждением головки.

Трансмиссия, электрооборудование МАЗ-500

Автомобили МАЗ-500 комплектовались механической 5-ступенчатой коробкой передач с синхронизаторами на четырёх высших передачах, а также гидроусилителем руля.

Передаточные отношения:1я передача: 5,26; 2я передача: 2,90; 3я передача: 1,52; 4я передача: 1,00; 5я передача: 0,66. Задняя передача – 5,48.

Главная передача ведущих мостов – двойная с планетарными редукторами в ступицах колёс, общее передаточное число заднего моста –7,24.

Карданный вал на МАЗ-500 открытого типа, средняя часть вала трубчатая. Шарниры с игольчатыми подшипниками. Главная передача  представляет собой пару конических шестерён со спиральным зубом. Колёсная передача — цилиндрические прямозубые шестерни (центральная, три сателлита и коронная шестерня внутреннего зацепления).

Дифференциал — конический, с четырьмя сателлитами. Полуоси — полностью разгруженные. Картер заднего моста — литой, из стали, с запрессованными трубчатыми кожухами.

В состав электрооборудования грузовиков МАЗ-500 входят две аккумуляторные батареи типа 6ТСТ-165ЭМС; генератор переменного тока Г-271, работающий совместно с реле-регулятором РР-127; стартер типа СТ-103, 24 В, 9,5 л. с., с электромагнитным механизмом включения.

Кабина самосвала «МАЗ-5516»

Во внешнем облике кабины явно просматривается типичный МАЗовский стиль: она прямоугольная, со слегка сглаженными углами. Массивный бампер спереди выполняет функцию пассивной защиты. С самого начала и до сих пор, самосвалы «МАЗ-5516» выпускаются с двумя вариантами кабин – обычной и удлинённой (с возможностью обустройства спального места). Уровень комфорта в кабине даже «МАЗ-5516» 2000-х годов выпуска можно назвать минимальным.

Хотя, с другой стороны, кресло водителя здесь – подрессоренное, с возможностью регулировки (также, как и рулевая колонка); отопитель – замечательный, и шумовиброизоляция достойная. Для снижения вибронагруженности рабочего места и улучшения плавности хода кабина в четырёх точках подрессорена пружинами с амортизаторами. А сама эта машина, как известно, – это тяжёлый самосвал, предназначенный для тяжёлой каждодневной работы на стройках, а не для праздного катания.

Пневматические амортизаторы под сиденьем водителя помогают чувствовать себя комфортно и уверенно за рулём даже при движении по сложному рельефу местности. Кресло имеет механизмы вертикального и горизонтального регулирования, механизм регулировки угла наклона спинки сиденья. Установка подголовника и подлокотников тоже возможна, осуществляется по допзаказу покупателя.

Полки в удлинённой кабине расположены за спинками кресел; они легко отделяются от рабочей зоны занавесями или самостоятельно установленными перегородками. На тоннеле кабины установлен вещевой ящик с крышкой, служащий одновременно столиком.

Высокая посадка обеспечивает водителю отличный обзор, который дополняют разноуровневые боковые зеркала заднего вида. Ремни безопасности имеют три точки фиксации, обеспечивая плотное и надежное удержание водителя и пассажиров при возникновении аварийных ситуаций.

Но всё это, в основном, – о кабинах современных «МАЗ-5516». В середине 90-х здесь ещё господствовал советский прагматизм, практичность и небрежное отношение к обеспечению комфорта водителя на его рабочем месте, и данный средств облегчения условий труда не было предусмотрено.

А вот кондиционеры в кабины самосвалов «МАЗ-5516» на заводе до сих пор не устанавливают. Данная опция только в магистральных тягачах предусмотрена. Хотя, учитывая специфику работы «МАЗ-5516»: по пыльным стройкам и карьерам, в летнюю жару, с закрытыми стёклами, кондиционер вовсе бы не был лишним в оснащении кабины.

Двери кабины – двухпанельные, штампованные из листовой стали, сваренные и завальцованные по периметру. В средней части внутренней панели двери имеются люки для монтажа и демонтажа стекол, стеклоподъёмника, замка двери и привода замка. Двери снабжены замками роторного типа.

Технические характеристики

Характеристики Показатели
Тип кузова Грузовик
Длина, мм 8230
Ширина, мм 2550
Высота, мм 4000
Дорожный просвет, мм 260
Колесная база, мм 4700
Диаметр разворота, м 17.4
Снаряженная масса, кг 8280
Полная масса, кг 17450
Привод Задний
Тип двигателя Дизельный с турбонаддувом
Число цилиндров / расположение 8/V-образный
Мощность двигателя, л.с / оборотах 330/1400
Рабочий объем двигателя, см³ 14860
Крутящий момент, н·м / оборотах 1274/1100-1300
Максимальная скорость, км/ч 100
Объем топливного бака, л 500
Расход топлива в смешанном цикле, л на 100 км 30.0
Тип коробки передач Механическая, 9 передач
Передняя подвеска Рессорная
Задняя подвеска Рессорная
Передние тормоза Барабанные
Задние тормоза Барабанные

Технические характеристики зависят от модификации грузового автомобиля:

  1. Автомобиль МАЗ-5340B2, B3 и B5 имеет в своем оснащении силовую установку (ЯМЗ-536) с шестью, расположенными в ряд цилиндрами. Рабочий объем двигателя 6,65 литров, движок оснащен турбонаддувом. Мощность силового агрегата имеет несколько вариаций на 240, 270 и 312 «лошадей» соответственно.
  2. ЯМЗ-6582 устанавливается МАЗ-5340А5, V-образный дизельный турбированный 8-цилиндровый силовой агрегат. Рабочий объем двигателя 14,86 литров, а мощность 320 лошадиных сил.
  3. Грузовик МАЗ-5340W6-8421 оснащается рядным 6-цилиндровым силовым агрегатом Cummins ISLe360-40. Турбированный дизельный двигатель имеет рабочий объем, равный 8,9 литра и мощность 360 лошадиных сил.
  4. МАЗ-534019-420/-5340Е9-520 имеет в своем оснащении 6-цилиндровый V-образный мотор OM501 LA. Рабочий объем силовой установки составляет 11,95 литров, дизельный движок оснащен системой турбонаддува, а мощность агрегата составляет 435 лошадиных сил.

МАЗ-5340 оснащается механическими трансмиссиями на 9, 12 и 16 скоростей соответственно. Подвеска автомобиля зависимая, оснащена продольными рессорами полуэллиптической формы. Передняя ось получила поперечный стабилизатор и гидравлические амортизаторы. На авто установлена барабанная тормозная система с пневматическим приводом.

Двигатель

Серия МАЗ 5340 представлена большим количеством моделей с различными двигателями. Для автомобиля используются агрегаты:

  •  ЯМЗ-536;
  •  ЯМЗ-6582.10Е3;
  •  Cummins ISLe360-40;
  •  Mercedes OM501 LA.

ЯМЗ-536 устанавливается на модели МАЗ 5340В2 (МАЗ 5340В3/ МАЗ 5340В5). 6-цилиндровый рядный двигатель работает на дизельном топливе и оснащается системой жидкостного охлаждения, турбонаддувом и интеркулером. Агрегат характеризуется как сверхнадежный (неслучайно нормативный срок службы, заявленный производителем, составляет 0,8-1 миллион км).

Характеристики мотора ЯМЗ-536:

  •  рабочий объем – 6,65 л;
  •  номинальная мощность – 176,5/198,5/229 кВт (240/270/312 л.с.);
  •  максимальный крутящий момент – 900/1166/1226 Нм;
  •  степень сжатия – 17,5;
  •  диаметр цилиндра – 105 мм;
  •  средний расход топлива – 157 г/л.с. в час;
  •  экологический класс – Евро-4.

Агрегат ЯМЗ-6582.10Е3 представляет собой V-образную «восьмерку» с непосредственным впрыском, турбокомпрессором и механизмом жидкостного охлаждения. Двигатель отвечает экологическим нормам Евро-3.

Характеристики мотора ЯМЗ-6582.10Е3:

  •  рабочий объем – 14,86 л;
  •  номинальная мощность – 242,6 кВт (330 л.с.);
  •  максимальный крутящий момент – 1274 Нм;
  •  степень сжатия – 17,5;
  •  диаметр цилиндра – 130 мм;
  •  средний расход топлива – 147 г/л.с. в час.

Мотор Cummins ISLe360-40 устанавливается на модификацию МАЗ 5340W6-8421. 6-цилиндровый рядный агрегат с турбонаддувом и системой Common Rail отличается высокими показателями экологичности и эффективности.

Характеристики двигателя Cummins ISLe360-40:

  •  рабочий объем – 8,9 л;
  •  номинальная мощность – 250 кВт (360 л.с.);
  •  максимальный крутящий момент – 1460 Нм;
  •  экологический класс – Евро-4.

Агрегат Mercedes OM501 LA применяется для версий МАЗ 534019-420 (МАЗ 5340Е9-520/ МАЗ 5340Е9-522). Это более дорогой и надежный двигатель с технологией Common Rail, турбонаддувом и охлаждением наддувочного воздуха. Главной особенностью мотора является высокая мощность при малых оборотах и расходе топлива.

Характеристики агрегата Mercedes OM501 LA:

  •  рабочий объем – 11,95 л;
  •  номинальная мощность – 340 кВт (435 л.с.);
  •  максимальный крутящий момент – 2100 Нм;
  •  ресурс мотора – 1 миллион км;
  •  средний расход топлива (на скорости 60 км/час) – 30,2 л/час.

Топливный бак имеет объем 500 л (опционально – 300 л).

Описание

Маз-самосвал (20 тонн), фото которого приведено выше, выпускался с двумя типами кабин. Удлиненный вариант предусматривает наличие спальника. Обновленные много тоннажные автомобили выпущены на базе сельскохозяйственных самосвалов, обладающих увеличенным по высоте кузовом и возможностью двухсторонней разгрузки.

Рассматриваемый автомобиль выпускался в течение двух десятилетий. За это время серия получила ряд доработок и положительных изменений, при этом эволюция многотонника продолжается по сей день. Первые модификации оборудовались дизельными силовыми агрегатами. Доступны были версии под индексом 240 и 330. Более современные модели получили моторы мощностью 330 конских сил.

Экологичность двигателя у этого грузовика соответствует категории «Евро-3». В качестве экспериментальных версий имеются грузовики с 400-сильным силовым агрегатом от немецкого производителя. Они дороже, пользуются спросом не только у нас, но и за границей.

Подводим итоги

По итогу вырисовывается, что МАЗ заточен, прежде всего, на работу. История производства, по ходу которой рабочие качества машины улучшались, а внешний вид и эргономика салона становились приятнее, делают её очень удачным экземпляром в послужном списке Белорусского производителя. Способность перевозить груз весом в 20 тонн делает самосвал легендарным вместе с отличного качества подвеской и силовыми агрегатами

При этом не важно, в каком году произведен был автомобиль, он до сих пор остаётся востребованным на многих предприятиях в качестве ежедневной транспортировки

Увы, как большинство вещей в мире, МАЗ-5516 остаётся несовершенным, некоторые проблемы продолжают о себе напоминать. В частности, улучшенный, но не доведенный до достаточного уровня салон. Этот автомобиль напоминает сурового спартанца, который направлен только на тяжёлый труд и не думает об удобствах. Безусловно, это немало влияет на популярность машины. Ведь простота нынче приветствуется, да и чем меньше наворотов, тем проще обслуживание.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Мастер Дима Сучев
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
