Hino 500 — технические характеристики

Фургон Hino 500 51226 GD8JMTA-QHR («Центр ТММ-476700»)

Породистый японец – чистокровный самурай

Даниил Минаев, фото автора

Модель: Начало продаж в России: Цена базовой модели: Цена модели с изотермическим фургоном:

Мне предоставилась возможность протестировать представителя грузового подразделения Toyota – Hino 500 полной массой 12 тонн. За неприхотливость и потрясающую надёжность грузовики этой марки уважают и любят особенно в восточных регионах нашей страны. И вот передо мной свежая товарная модель. Полностью сертифицированная, ждёт своего хозяина на площадке официального дилера.

С самого начала я был уверен, что грузовик меня не разочарует. Наш журнал уже тестировал грузовые автомобили Hino. Сначала испытаниям подвергся Hino 500-й серии, затем мы протестировали «доктора» 300-й серии. Прошло два года, и это повод вновь взглянуть на классику, которая не стареет. В хорошем смысле. Тем более, что база сегодняшнего тестового автомобиля стала значительно длиннее.

О надёжности и долговечности этих азиатских машин ходит множество легенд. Но является эта техника и предметом ожесточённых споров. В укор ей ставят некоторые устаревшие конструктивные решения и недостаток комфорта. Давайте последовательно разбираться.

Школа – это всё!

Я уже неоднократно разделял в своих материалах автомобилестроение Европы и Азии, особенно грузовое. На этот раз я останусь верным этой традиции, и даже укреплюсь в своём мнении, очень уж серьёзно разнятся конструкторские школы и подход.

Но представитель Hino упорно зовёт меня за руль, дескать, потом рассмотрим деталировку. Соглашаюсь и покорно залезаю в кабину, но всё равно не ускользнули от моего взгляда тормозные барабаны передних колёс и «дедовская» рифлёная стеклянная оптика.

Рулевая колонка регулируется по углу наклона и вылету и фиксируется механическим стопором.

Совет

Едва уселся на рабочее место, как шустрая пневматика подняла мою пятую точку вверх, осталось чуть скорректировать угол наклона спинки и всё.

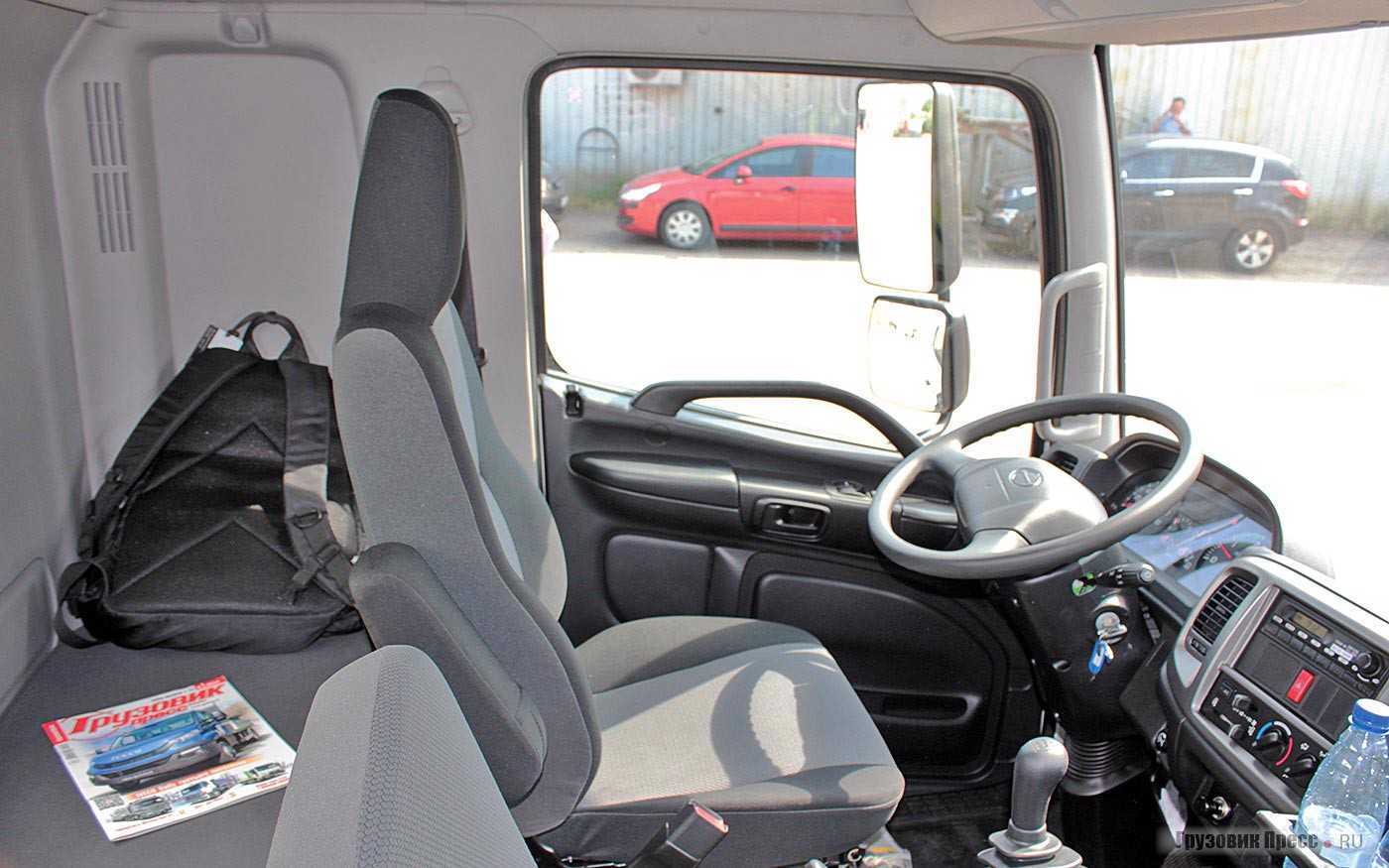

Удобно! Всё под рукой, всё на месте, замечательная комбинация приборов в классическом стиле, а разнообразие органов управления климатом на «бороде» передней панели подтвержает принадлежность машины к Японии.

Обороты вентилятора регулируются старым знакомым «движком», а температура и направление подачи воздуха – более современными «крутилками». Никаких тебе тут сенсоров и функцио-нальных клавиш.

Попутно замечаю скромность единственного и миниатюрного ЖК-дисплея, ищу глазами монитор штатно установленной аудиосис-темы, но и она довольствуется малым. Ещё один монохромный экранчик в одну строчку на головном устройстве. Да, а где тахограф? А его, увы, пока нет.

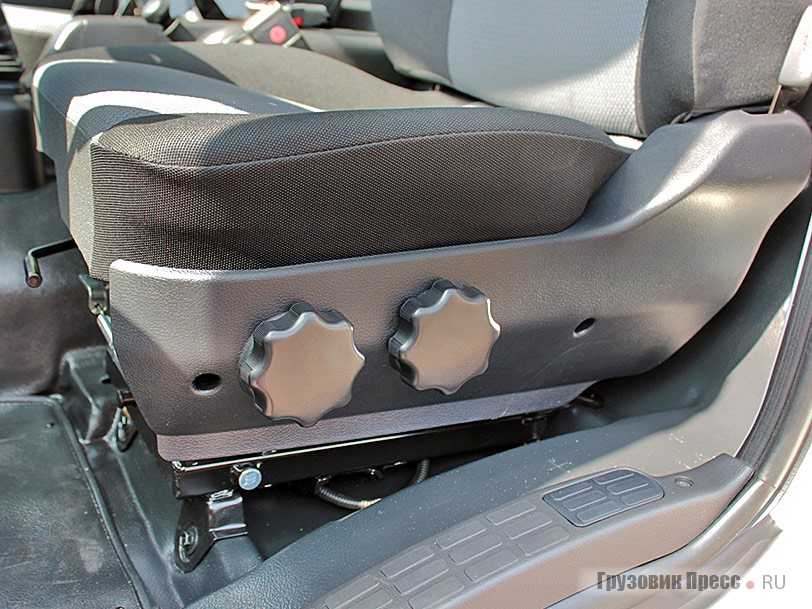

Регулировок сиденья не слишком много, но вполне достаточно, а рулевая колонка регулируется по вылету и углу наклона в очень широком диапазоне

На улице страшная жара, я открываю заслонку дефлектора на панели приборов и получаю мощную порцию холодного воздуха из кондиционера, живём! Тросовый привод 6-ступенчатой КП если не идеален, то уж точно хорош, а педаль сцепления хоть и расположена излишне горизонтально, но на том самом месте, где и должна быть.

Пневматические тормоза по традиции немного задумчивы: в начале хода педали пусто, зато потом сразу норовят встать колом – надо привыкнуть. Трогаюсь с места на I передаче и понимаю, что это лишнее, ведь фургон мой пуст.

Обратите внимание

Несмотря на узковатый диапазон зелёной зоны тахографа (по ощущениям 1200–1700 об / мин, а по заводским данным так вообще максимум в одной точке 1500 об / мин) двигатель на удивление эластичен, на негружёной машине можно даже тронуться и разгоняться с III передачи.

Видимо, сказался верный подбор передаточных отношений трансмиссии, но и сам мотор неслаб, «260» – это неплохой табун! Но предостерегу, это лишь мой эксперимент в рамках теста, если злоупотреблять такими приёмами в эксплуатации, то преждевременного выхода сцепления из строя не избежать.

Школа – это всё!

Я уже неоднократно разделял в своих материалах автомобилестроение Европы и Азии, особенно грузовое. На этот раз я останусь верным этой традиции, и даже укреплюсь в своём мнении, очень уж серьёзно разнятся конструкторские школы и подход.

Но представитель Hino упорно зовёт меня за руль, дескать, потом рассмотрим деталировку. Соглашаюсь и покорно залезаю в кабину, но всё равно не ускользнули от моего взгляда тормозные барабаны передних колёс и «дедовская» рифлёная стеклянная оптика.

Рулевая колонка регулируется по углу наклона и вылету и фиксируется механическим стопором. Едва уселся на рабочее место, как шустрая пневматика подняла мою пятую точку вверх, осталось чуть скорректировать угол наклона спинки и всё. Удобно! Всё под рукой, всё на месте, замечательная комбинация приборов в классическом стиле, а разнообразие органов управления климатом на «бороде» передней панели подтвержает принадлежность машины к Японии.

Обороты вентилятора регулируются старым знакомым «движком», а температура и направление подачи воздуха – более современными «крутилками». Никаких тебе тут сенсоров и функцио-нальных клавиш. Попутно замечаю скромность единственного и миниатюрного ЖК-дисплея, ищу глазами монитор штатно установленной аудиосис-темы, но и она довольствуется малым. Ещё один монохромный экранчик в одну строчку на головном устройстве. Да, а где тахограф? А его, увы, пока нет. Однако этот суровый аскетичный «самурай» с низкой кабиной, огромным моторным кожухом и миниатюрным «спальником» раскрывает свой истинный характер в движении. Это я понял уже через несколько минут.

Преимущества Хино 500

• Мощный 6-х цилиндровый дизельный двигатель (7,6 л / 260 л.с.)
• Низкое потребление топлива при мощном двигателе (15-22 литров)
• увеличенный межсервисный интервал 30.000 км
• шины японского производства
• сиденье водителя с пневматической подвеской
• спальное место для отдыха
• кондиционер в базовой комплектации
• автоматически подымаемая кабина
• кабина на 4-х рессорах
• вывод охлаждающей жидкости, жидкости для сцепления и стеклоомывателя под капот кабины автомобиля
• двойные зеркала бокового обзора
• наличие бокового и переднего бордюрного зеркала
• отсутствует ограничитель скорости
• увеличенный топливный бак — 200 л
• наличие третьего сиденья
• кабина поднимается автоматически

Технические характеристики

Полная масса Хино 500 составляет 12000 кг, грузоподъемность варьируется от 7845 кг до 8030 кг. Параметры модели:

• размеры кузова: длина – 7100 мм, ширина – 2550 мм, высота – 2500 мм;
• колесная база – 6890 мм.
• количество осей – 2;
• колесная формула – четыре на два;
• допустимая нагрузка на переднюю ось – 4500 кг;
• допустимая нагрузка на заднюю ось – 8500 кг;
• предельная скорость – 139 км/час;
• емкость топливного бака – 200 л;
• максимальный преодолеваемый подъем – 40,7 %.

Параметры шин, устанавливаемых на грузовик – 245/70R19,5.

Двигатель

Hino 500 оснащается экономичными и одновременно производительными 7,6-литровыми дизельными агрегатами мощностью 260 л.с. Дизель обладает системой Common-Rail с непосредственным впрыском, за счет чего достигается экономия топлива (один из лидеров по расходу топлива в своем классе). Среднее потребление горючего на 100 км составляет порядка 21-23 л. Емкий топливный бак позволяет автомобилю передвигаться без дозаправки длительное время.

На все моторы устанавливаются турбины с технологией изменения геометрии выпускной части. Посредством этого обеспечивается наддув в широком диапазоне оборотов. Дизельные установки Хино 500 отличаются повышенным ресурсом работы, который обеспечивается наличием дополнительного сепаратора с подогревом и подогревом основного топливного фильтра.

Рядный 6-цилиндровый дизельный мотор также оснащается системой рециркуляции отработавших газов, турбонаддувом и интеркулером. Он отвечает жестким нормам экологического класса «Евро-4». Мотор позволяет автомобилю быть одновременно тяговитым, быстрым и экономичным.

Характеристики агрегата модели Hino 500:

• предельная мощность – 191 (260) кВт (л.с.);
• максимальный крутящий момент – 794 Нм.

Трансмиссия

Вариантов трансмиссии несколько. Основной – механические шестиступенчатые коробки переключения передач собственного производства, модели HINO LJ06 и HINO MF06. Синхронизированными являются 2-6 передачи. Передаточные числа данной КПП таковы: 1-я скорость: 6,477; 2-я: 4,016; 3-я: 2,450; 4-я: 1,470; 5-я: 1,000; 6-я: 0,723; задняя передача: 6,064. Передаточное число главной передачи составляет 4,100.

В качестве дополнительной опции, на Хино 500 доступна девятиступенчатая коробка передач Eaton. Она оборудована так называемым «ползуном» с большим передаточным числом, и это облегчает начало движения с загрузкой. Самосвалы HINO 500 модификации FM оснащаются девятиступенчатой трансмиссией 9S1110 от ZF, с синхронизированными 2-9 передачами. Передаточные числа: 1-я скорость: 12,278; 2-я: 8,829; 3-я: 6,281; 4-я: 4,644; 5-я: 3,478; 6-я: 2,538; 7-я: 1,806; 8-я: 1,335; 9-я: 1,000; задняя передача: 12,040. Передаточное число главной передачи составляет 5,428.

Сцепление на всех модификациях грузовика установлено одного типа: сухое, однодисковое, диафрагменного типа,с пневмоприводом и пневмоусилителем.

Устройство подвески и ходовой части; тормоза

Рама шасси грузовиков Хино 500 – клёпанная, с усилением. Её лонжероны имеют разное сечение, с высотой профиля 230 мм. Все варианты данного семейства оснащаются долговечными рессорами с амортизаторами, установленными на обеих осях. Спереди и сзади на HINO 500 находятся четыре листа 80-миллиметровой толщины. Подобный тип конструкции обеспечивает оптимальную жёсткость и прочность при невысокой массе.

В первые годы продажи для Хино 500 была доступной только нерегулируемая задняя пневмоподвеска, позднее появилась и регулируемая. Спереди применяется зависимая подвеска на продольных полуэллиптических рессорах, с гидравлическими телескопическими амортизаторами. Имеется также и стабилизатор поперечной устойчивости.

Рессорная подвеска поставляется с шестиступенчатой коробкой переключения передач MF06 производства HINO, а пневматическая – с девятиступенчатой КПП Eaton модели ES-11109. Управляемые передние колёса поворачиваются на очень большой угол, что обеспечивает грузовикам 500-й серии завидную, по сравнению с многими конкурентами, маневренность. Особая конструкция цапф переднего моста и балки позволяет поворачивать колёса практически перпендикулярно раме, значительно сокращая диаметр разворота.

Задние и передние тормоза грузовика – барабанного типа, стояночный тормоз оснащён пружинными энергоаккумуляторами. В конструкции также предусмотрен и горный тормоз.

Технические характеристики

Полная масса Хино 500 составляет 12000 кг, грузоподъемность варьируется от 7845 кг до 8030 кг. Параметры модели:

• размеры кузова: длина – 7100 мм, ширина – 2550 мм, высота – 2500 мм;
• колесная база – 6890 мм.
• количество осей – 2;
• колесная формула – четыре на два;
• допустимая нагрузка на переднюю ось – 4500 кг;
• допустимая нагрузка на заднюю ось – 8500 кг;
• предельная скорость – 139 км/час;
• емкость топливного бака – 200 л;
• максимальный преодолеваемый подъем – 40,7 %.

Параметры шин, устанавливаемых на грузовик – 245/70R19,5.

Двигатель

Hino 500 оснащается экономичными и одновременно производительными 7,6-литровыми дизельными агрегатами мощностью 260 л.с. Дизель обладает системой Common-Rail с непосредственным впрыском, за счет чего достигается экономия топлива (один из лидеров по расходу топлива в своем классе). Среднее потребление горючего на 100 км составляет порядка 21-23 л. Емкий топливный бак позволяет автомобилю передвигаться без дозаправки длительное время.

На все моторы устанавливаются турбины с технологией изменения геометрии выпускной части. Посредством этого обеспечивается наддув в широком диапазоне оборотов. Дизельные установки Хино 500 отличаются повышенным ресурсом работы, который обеспечивается наличием дополнительного сепаратора с подогревом и подогревом основного топливного фильтра.

Рядный 6-цилиндровый дизельный мотор также оснащается системой рециркуляции отработавших газов, турбонаддувом и интеркулером. Он отвечает жестким нормам экологического класса «Евро-4». Мотор позволяет автомобилю быть одновременно тяговитым, быстрым и экономичным.

Характеристики агрегата модели Hino 500:

• предельная мощность – 191 (260) кВт (л.с.);
• максимальный крутящий момент – 794 Нм.

Трансмиссия

Вариантов трансмиссии несколько. Основной – механические шестиступенчатые коробки переключения передач собственного производства, модели HINO LJ06 и HINO MF06. Синхронизированными являются 2-6 передачи. Передаточные числа данной КПП таковы: 1-я скорость: 6,477; 2-я: 4,016; 3-я: 2,450; 4-я: 1,470; 5-я: 1,000; 6-я: 0,723; задняя передача: 6,064. Передаточное число главной передачи составляет 4,100.

В качестве дополнительной опции, на Хино 500 доступна девятиступенчатая коробка передач Eaton. Она оборудована так называемым «ползуном» с большим передаточным числом, и это облегчает начало движения с загрузкой. Самосвалы HINO 500 модификации FM оснащаются девятиступенчатой трансмиссией 9S1110 от ZF, с синхронизированными 2-9 передачами. Передаточные числа: 1-я скорость: 12,278; 2-я: 8,829; 3-я: 6,281; 4-я: 4,644; 5-я: 3,478; 6-я: 2,538; 7-я: 1,806; 8-я: 1,335; 9-я: 1,000; задняя передача: 12,040. Передаточное число главной передачи составляет 5,428.

Сцепление на всех модификациях грузовика установлено одного типа: сухое, однодисковое, диафрагменного типа,с пневмоприводом и пневмоусилителем.

Устройство подвески и ходовой части; тормоза

Рама шасси грузовиков Хино 500 – клёпанная, с усилением. Её лонжероны имеют разное сечение, с высотой профиля 230 мм. Все варианты данного семейства оснащаются долговечными рессорами с амортизаторами, установленными на обеих осях. Спереди и сзади на HINO 500 находятся четыре листа 80-миллиметровой толщины. Подобный тип конструкции обеспечивает оптимальную жёсткость и прочность при невысокой массе.

В первые годы продажи для Хино 500 была доступной только нерегулируемая задняя пневмоподвеска, позднее появилась и регулируемая. Спереди применяется зависимая подвеска на продольных полуэллиптических рессорах, с гидравлическими телескопическими амортизаторами. Имеется также и стабилизатор поперечной устойчивости.

Рессорная подвеска поставляется с шестиступенчатой коробкой переключения передач MF06 производства HINO, а пневматическая – с девятиступенчатой КПП Eaton модели ES-11109. Управляемые передние колёса поворачиваются на очень большой угол, что обеспечивает грузовикам 500-й серии завидную, по сравнению с многими конкурентами, маневренность. Особая конструкция цапф переднего моста и балки позволяет поворачивать колёса практически перпендикулярно раме, значительно сокращая диаметр разворота.

Задние и передние тормоза грузовика – барабанного типа, стояночный тормоз оснащён пружинными энергоаккумуляторами. В конструкции также предусмотрен и горный тормоз.
