Газ-71, технические характеристики

Двигатель

На транспортере ГАЗ-71 установлен бензиновый силовой агрегат с карбюраторной системой подачи топлива. Двигатель имеет восемь цилиндров с рабочим объемом 4250 см³ (4,25л). Конструктивно мотор является модификацией силового агрегата от грузовых автомобилей ГАЗ-66. Мотор развивает мощность 115 л.с.

В качестве топлива используется бензин А-76 или АИ-93.

Завод допускал работу мотора на бензине А-72 при установке октан-корректора на более позднее зажигание.

Особенностью конструкции мотора является установка штатного подогревателя П-16, работающего на бензине. Подогреватель обеспечивает прогрев охлаждающей жидкости и масла в картере для запуска при низких температурах окружающей среды.

Применение

Гражданские транспортеры ГАЗ-71 нашли широкое применение в районах Крайнего Севера и Дальнего Востока, где составляют значительную долю парка вездеходов и тягачей. Машина применяется для доставки и снабжения геологических партий. На базе ГАЗ-71 устанавливались передвижные буровые установки с расположением оборудования на передней или задней части корпуса.

Интересной модификацией машины является установка для подледного лова рыбы (ПТ-ИЛТ). Кроме этого на базе ГАЗ-71 производились пожарные машины ВПЛ-149А, коротажные станции СКС-1А-02 и ряд другой техники.

Вездеходы ГАЗ-71 применялись в армии для доставки личного состава, стрелкового и минометного вооружения, боеприпасов. Машина предназначена для перевозки 10 человек. Грузовой отсек транспортера может использоваться для перевозки раненых, расположенных на носилках.

По заказу пограничных войск КГБ выпускались пограничные варианты под обозначением ГМП и ГМП-1.

В состав оборудования входили приборы ночного видения и различное радиооборудование. Крыша водительской кабины оснащалась точками установки пулемета. Для военно-космических сил выпускался поисково-спасательный вариант ГТ-ПС.

На основе ГАЗ-71 был разработан десантируемый бронетранспортер ГТ-МУ. Броней толщиной 4-6 мм защищалась верхняя часть машины, днище выполнялось из обычного стального листа. Ходовая часть укорочена на один каток для уменьшения габаритов и снижения веса. Бронетранспортер мог комплектоваться бензиновыми или дизельными силовыми агрегатами.

Машины ГАЗ-3402Д оснащены ходовой частью идентичной ГАЗ-71. На безе ГТ-МУ существовали санитарные версии, оснащенные тросовой лебедкой для эвакуации носилок с ранеными. Строевые машины могли использоваться в качестве артиллерийских тягачей или машин химической разведки.

Трансмиссия

Некоторые технические данные транспортера:

  • коробка скоростей четырехступенчатая, механическая, синхронизаторы стоят на третьей и четвертой передаче, задний ход с пониженным передаточным числом;
  • коробка раздаточная двухвального типа, с двумя передачами;
  • главная передача — конические шестерни в алюминиевом картере;
  • карданная передача — вал на игольчатых подшипниках;
  • фрикционы сухие, многодисковые, ведущих 10, ведомых 9 штук;
  • тормозные механизмы ленточные, медно-асбестовые, диаметр барабана — 294 мм, ширина прижимной ленты — 120 мм;
  • передачи бортовые одноступенчатые, с цилиндрической шестерней.

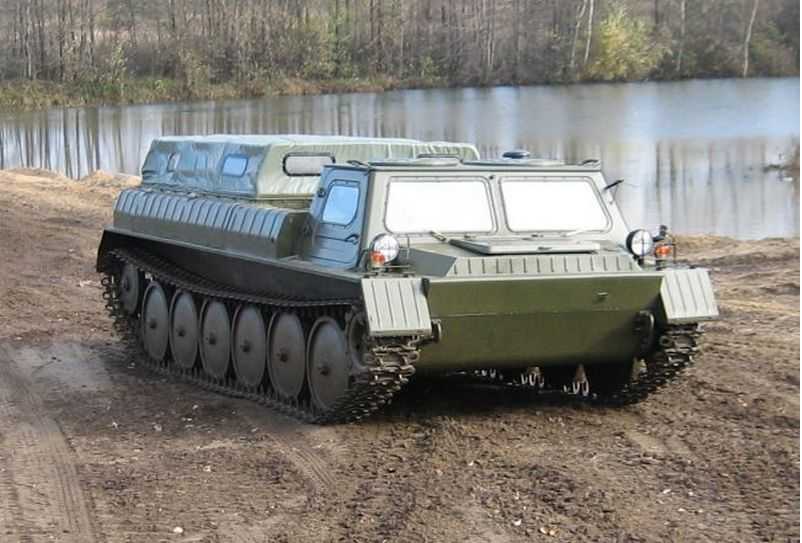

Вездеход ГАЗ-71 — легендарная «Газушка» для Крайнего Севера

ГАЗ-71 или ГТ-СМ – это советский гусеничный вездеход, созданный на базе транспортера ГАЗ-47 (ГТ-С).

Машина была разработана в конце 60-х годов конструкторами ГАЗа. Сначала ее серийное производство было развернуто на мощностях Горьковского автозавода, а затем его перенесли на Заволжский завод гусеничных тягачей (ЗЗГТ), где выпуск ГАЗ-71 продолжался до 1985 года. Официальное название этой машины «гусеничный транспортер-снегоболотоход модернизированный».

Вездеход ГАЗ-71 предназначен для перевозки людей и грузов, он способен двигаться как по любым типам дорог, так и по полному бездорожью, включая сильно заболоченные почвы. Эта машина может преодолевать снежные заносы, форсировать водные преграды глубиной до 1,2 метра и даже плавать. В кузове вездеход может перевозить груз массой в одну тонну. Простота, надежность и абсолютная «неубиваемость» вкупе с отличными техническими характеристиками превратили этот вездеход в настоящую легенду на северных территориях… Можно еще добавить, что эксплуатация ГАЗ-71 продолжается и в наши дни.

ГАЗ-71 пройдет по любому бездорожью, он незаменим в условиях Севера

С момента начала серийного производства разработано несколько модификаций вездехода, а также целый ряд специальных машин на его основе.

Характеристики вездехода

ГАЗ 71 дизель имеет технические характеристики, которые выгодно его отличают от предыдущей модели ГАЗ 47. Рассмотрим основные из них.

Двигатель ГАЗ 71 имеет 8 цилиндров. Функционирует он на бензине. Является сильным карбюраторным аппаратом мощностью 115 лошадиных сил. Объём – 4,25 л. Двигатель входит в единую систему. Она встроена в моторное отделение. В неё ещё входят коробка передач, однодисковое сухое сцепление и дополнительная передача. Коробка передач механическая, четырёхступенчатая. В ней пять скоростей – четыре передние и задняя. Раздаточная коробка имеет две передачи, досталась в наследство от ГАЗ 66. В устройство также входят бортовые редукторы и система двойных ленточных тормозов.

Ходовая часть представлена следующими составляющими:

  • опорными катками. Всего их 12 штук;
  • гусеницами, покрытыми резиной. С каждой стороны их по 6 штук;
  • ведущими колесами (2 штуки).

На задних направляющих и передних катках установлены гидравлические амортизаторы.

При передвижении на снежной местности на гусеницы устанавливаются специальные съёмные снегоочистители. Они не позволяют образоваться наледи и препятствуют налипанию снега.

Кузов представляет собой открытую стальную отапливаемую грузовую платформу. В плохую погоду можно дополнительно натягивать тент для создания теплового и защитного эффекта при перевозке людей. Вездеход рассчитан на 12 мест. Два места для экипажа в металлической кабине и 10 мест с мягкими откидными сиденьями в кузове для десанта, перевозимых людей. Для случаев перевозки раненых кузов оснащен необходимым санитарным оборудованием.

Герметичность кабины обеспечивается резиновым уплотнителем по краям дверей. Это гарантия защиты от пыли и воды. Для вентиляции воздуха в кабине есть два герметичных люка. Также здесь предусмотрены термоизоляция, отопитель, мягкие сиденья, характерна звуконепроницаемость. В целом, оборудование вездехода создает оптимальный комфорт для людей во время движения. За сиденьем водителя в «ручной доступности» находится аккумулятор, спрятанный за металлической пластиной. Она легко снимается, что очень удобно.

ГАЗ-71 — тягач-вездеход, гусеничный бронированный транспортёр

Гусеничный тягач ГАЗ-71, транспортер снежного и болотоходного типа, производился на Заволжском заводе в 1968-1985 годах. Предшественником машины был вездеход ГАЗ-47.

Транспортер ГАЗ-71 — это плавающая снегоболотоходная конструкция на гусеничном ходу, предназначенная для перевозки различных грузов. Военные модификации данного автомобиля оборудованы откидными пассажирскими сиденьями и могут перевозить личный состав. Транспортеры являются эффективными транспортными средствами для эвакуации раненых в условиях полного бездорожья. Используются для прохождения снежной целины — как равнинной, так и холмистой.

Технические характеристики машины позволяют преодолевать брод 1,2 метра, а при форсировании более глубоких водоемов транспортер переключается на режим плавания. Эксплуатация вездехода ГАЗ-71 возможна при температурном режиме от +40 до -50 градусов по Цельсию. Успешно используется в районах Крайнего Севера.

Общее описание конструкции вездехода ГАЗ-71

Корпус вездехода выполнен из стальных листов разной толщины, соединенных сваркой. Он полностью герметичен, что позволяет машине плавать и форсировать водные преграды вброд. Несмотря на довольно внушительные размеры, ГАЗ-71 имеет высокую маневренность и хорошую скорость.

Корпус машины можно разделить на три отделения:

  • кабину;
  • силовой отсек;
  • грузовую платформу.

Мотор отделен от грузовой платформы и кабины специальными стальными перегородками, панели которых можно снимать. Это облегчает доступ к агрегатам силовой установки. Также в моторном отсеке установлена помпа, в задачу которой входит откачка воды во время преодолевания вездеходом различных водных препятствий.

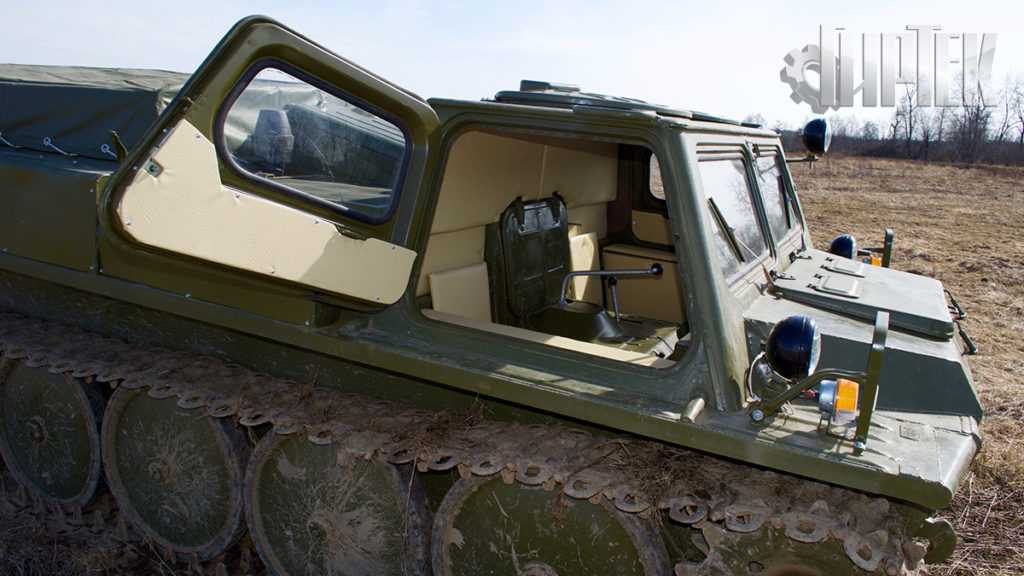

В кабине у ГАЗ-71

В полностью металлической кабине находится два кресла – для пассажира и водителя вездехода. Она имеет две боковые двери и два люка, которые размещаются в крыше. Двери имеют специальные резиновые уплотнения, защищающие кабину от воды и пыли. За спиной у водителя расположен аккумулятор.

Грузовая платформа закрывается тентом, каркасом для которого служат металлические дуги. Задний борт платформы откидной, по ее бокам размещаются складывающиеся сидения. Для отопления грузового отсека используется жидкостный обогреватель.

Гусеницы

На транспортере ГАЗ-71 применена стальная мелкозвенчатая гусеница, составленная из 83 звеньев каждая. Звено имеет ширину 390 мм, расстояние между осями отверстий для пальцев равно 128 мм.

На внутренней поверхности звена имеются два пера, ограничивающих беговую дорожку и предотвращающих сход гусеницы с опорных катков.

Звенья соединяются между собой при помощи стальных пальцев, зафиксированных от выпадения стопорными кольцами. Для обеспечения долговечности пальца поверхность насыщена бором с последующей закалкой токами высокой частоты. На корпусе между первым катком и ведущей звездочкой расположена съемная пластина, очищающая гусеницу от грязи и снега. Натяжение гусениц выполняется поворотом кривошипа балансира направляющего катка.

Эксплуатация и сферы применения

ГАЗ 71 имеет другое название – ГТСМ вездеход. Иначе мы говорим о гусеничном транспортёре (снегоболотоходе) среднем модернизированном. Слово «средний» означает, что груз ГТСМ составляет одну тонну. Способность передвигаться по воде позволила назвать его водоплавающим. Несмотря на то что эта модель была разработана ещё в 60-е годы, она очень востребована по сей день. Эту машину отличают специальные технические характеристики, простота конструкции, экономичное обслуживание, лучшие качества вездехода (преодоление препятствий, высокая проходимость в любых условиях, выносливость), доступность и распространённость запасных деталей. Фото ГАЗ 71:

За много лет его эксплуатации в народном хозяйстве и военной сфере гусеничный вездеход ГАЗ выполнил множество важных задач. За это заработал хорошую репутацию среди водителей этого транспорта.

Сферы применения вездехода ГАЗ 71:

  • геологоразведка;
  • энергетика;
  • нефтегазовая отрасль;
  • военная сфера.

Также эта чудо-техника используется частными лицами – охотниками, рыболовами, путешественниками.

  • доставка людей, разнообразных грузов в различные отдалённые районы страны при трудных условиях;
  • транспортировка солдат, эвакуация раненых;
  • поддержка научных экспедиций, прежде всего геологоразведочных;
  • перевозка прицепов весом до двух тонн.

Диапазон температуры для использования ГАЗ 71 составил 90 градусов – от –50° до +40° по Цельсию. Для хранения машины не требуется гараж, даже при таких температурах. Вездеход абсолютно самодостаточен, так как снабжён специальными средствами для самовытаскивания, если застрянет.

Его плавательные возможности впечатляют. Он способен преодолевать брод (глубина 1,2 метра), широкое речное пространство (1,5 км) со скоростью 6 км/час. Плавательную функцию вездехода обеспечивает вращение гусениц. А их заставляет двигаться бортовой редуктор. Внешне гусеничный вездеход ГАЗ может казаться неуклюжим из-за больших габаритов. Но это видимость. На практике он достаточно подвижный. Увеличение скорости, возможности маневрировать на воде обеспечивают специальные гидродинамические кожухи, которые быстро снимаются

При переправе через водное пространство должно учитываться важное условие: пересекать можно только спокойную реку

На реке с быстрым течением снегоболотоход лучше не использовать – может крутить и даже затопить. Причина в том, что подводный борт имеет большую площадь.

Скорости спецмашины зависят от качества дорог и местности. Вездеход ГАЗ 71 на более или менее ровной дороге развивает скорость до 50 км/час. При передвижении на болоте скорость снижается до 18 км/час, при затруднённых условиях – до 12 км/час. На снежной местности, где снег глубиной 1 метр, он может развить скорость только до 17 км/час.

При этом не совсем экономично расходуется топливо. Когда развивается максимальная скорость, вездеход движется по бездорожью, расходуется 150 л на 100 км. Средний расход не намного меньше – 100 на 100 соответственно. Чтобы топлива хватило на 400-500 км, при разработке по бокам автомобиля расположили четыре топливных бака: три из них объёмом 232,5 л каждый, в дополнение к ним бак на 77,5 л.

Модификации гусеничного вездехода ГАЗ-71

ГТ-СМ можно назвать базовой машиной, на основе которой стали разрабатываться новые модификации и специальные транспортные средства.

Вездеход ГАЗ-71 на службе у охотоведов

Дальнейшим развитием базовой модели стал вездеход ГАЗ-3403. Он получил более емкие топливные баки (93 литра вместо 75), новые тормозные ленты, также изменения были внесены в ходовую систему машины. ГАЗ-3403 выпускался с несколькими видами тента кузова. На базе этого вездехода было разработано несколько видов специальных транспортных средств. Все машины, созданные на базе ГАЗ-3403, имели КПП и раздатку от грузовика ГАЗ-66.

Наиболее известной и массовой модификаций ГТ-СМ стал дизельный вездеход ГАЗ-34039, производство которого продолжается и сегодня. Он получил более мощный и экономичный дизельный двигатель с турбонаддувом Д-245 и новую коробку передач. Точно такой же мотор устанавливается на грузовом автомобиле ЗИЛ-5301 «Бычок». Сцепление и КПП с пятью передачами были взяты от грузовика ГАЗ-33104 «Валдай». Благодаря таким нововведениям грузоподъемность вездехода повысилась до 1,5 т. ГаЗ-34039 можно от базовой модели можно отличить визуально: его воздухозаборник перенесен на левую сторону.

Для армии на базе ГАЗ-71 была создана модификация ГТ-МУ. Это авиадесантируемый вездеход с уменьшенными размерами и бронированным корпусом. Машина получилась очень маневренной, с невероятно живучим корпусом, но с быстрым износом гусениц и ходовой части из-за сильно возросшей массы бронированного корпуса. По этой же причине удельное давление гусениц на грунт увеличилось до 0,24.

Толщина брони составляет 4-6 мм, вездеход получил триплексы и фильтровентиляционную установку. Несколько изменилась и ходовая часть по сравнению с базовой модификацией – количество опорных катков уменьшилось до 5 штук на каждый борт. На базе ГТ-МУ было разработано несколько специальных машин для армии, включая артиллерийский тягач, санитарную машину и вездеход для химической разведки.

Корпус

В основе транспортера ГАЗ-71 находится стальной корпус, сваренный из листов различной толщины. Корпус герметичен, что позволяет машине преодолевать водные преграды без специальной подготовки.

Корпус разделен на три отделения:

  • кабина;
  • моторный отсек;
  • грузовая платформа.

Моторный отсек отделен от кабины и грузовой части транспортера стальными переборками. В переборках имеются съемные люки, предназначенные для обслуживания силового агрегата. В моторном отсеке установлена помпа, предназначенная для откачивания попадающей при преодолении водных преград жидкости.

Кабина ГАЗ-71 полностью металлическая, оснащена двумя местами: для водителя и пассажира.

Доступ в кабину осуществляется через распашные боковые двери или через два люка, выполненных в крыше. Грузовая платформа выполнена непосредственно в корпусе транспортера. Для облегчения разгрузки и погрузки верхняя часть заднего борта выполнена откидной.

По бокам платформы имеются откидные полумягкие сидения. Сверху платформа закрывается брезентовым тентом, установленным на дугах. Для обогрева внутреннего объема грузового отсека применяется отдельный обогреватель жидкостного типа.

Модификации ГАЗ 71

Данная модель стала базовой для дальнейшего развития, совершенствования ее лучших качеств и возможностей. С этой целью было разработано несколько модификаций, которые имели те или иные преимущества и все были нацелены на повышение надежности и автономности вездехода.

ГАЗ 3403 представляет следующее поколение вездеходов. В чём же состоят усовершенствования?

  1. Объём топливных баков стал 93 л.
  2. Теперь все торсионы уплотнили. У Газ 71 это касалось только передней и задней трубы.
  3. Стали использовать более износостойкие тормозные ленты.
  4. Вариативность тентов и кузовов. А именно:
  • кузов с простым тентом;
  • кузов со спальными местами для четверых человек (ранее было для двух) и двойной тент. Этот вариант называют северным;
  • кузов высокий, жёсткий, большая дверь, спальных мест тоже четыре.

У этой модели были уже свои варианты:

  1. ГАЗ 34032. Автомобиль направлен на выполнение поиска и спасения людей. Платформа расположена сзади, чтобы можно было принять груз на воде.
  2. ГАЗ 34033. Она была разработана для эксплуатации погранслужбой. Были установлены дополнительно генератор (итого две штуки), аккумулятор (итого две группы).
  3. ГАЗ 34034. Был установлен дизель Д-247 (атмосферный). Затраты дизтоплива в тяжёлых условиях снизились до одного литра на километр.
  4. ГАЗ 34036(37). Использовались дизель Д-247 и дополнительный задний каток, который прозвали «ленивцем», благодаря чему добавилось 0,6 м грузового отсека. Плавательные возможности вездехода увеличились. ГАЗ 34036 использует два тента, ГАЗ 34037 – один.

Всем этим вездеходам досталась коробка передач ГАЗ 66.

ГАЗ-34039. Эта модификация выпускается сейчас – оснащена автономным отопителем кузова, дизелем Д-245 с турбонаддувом, сцеплением и коробкой передач ГАЗ 33104. Увеличилась грузоподъёмность до 1,5 т.

Специально для использования в военной сфере был разработан бронетранспортёр ГТМУ. Он используется в так называемой армии минимальных размеров. Эта машина хорошо маневрирует. Является легкобронированной авиадесантируемой моделью. Правда, гусеницы быстро изнашиваются под тяжёлым весом. По ширине машина меньше на 10 см, на днище нет брони, ГТМУ ниже других вездеходов.

Также есть ещё модификации, применяемые в военной сфере. Используются с целью вытаскивания (спасения) раненых, для химической разведки, в качестве артиллерийского тягача.

Гусеничный вездеход ГАЗ 71 – зарекомендовавшая себя в сложных ситуациях, условиях машина, используемая до сих пор.

ГАЗ 71 дизель технические характеристики имеет достойные. Он явился базой для разработки многих модификаций, которые активно эксплуатируются сегодня в военной сфере и не только.
