Карьерные самосвалы белаз

Описание технических характеристик

Самосвалы «БелАЗ-7547» обладают следующими габаритами:

  • длиной 8,09 м;
  • шириной 4,11 м;
  • высотой 4,39 м.

В стандартной комплектации вес автомобиля составляет не более 33,1 тонны, при полной загрузке — до 78,1 тонны.


Габаритные размеры БелАЗа 7547

Описание двигателя

«БелАЗ-7547» оснащается 4-хтактным дизельным двигателем «ЯМЗ-240 НМ2» с 12 цилиндрами, мощностью 500 л. с.

Емкость топливного бака — 610 литров, при расходе топлива 224 г/кВт в час. Максимальная скорость автомобиля не превышает 50 км/ч.

Охлаждение двигателя осуществляется принудительно антифризом. Для охлаждения масла в смазочной системе предусмотрен масляный радиатор. Для запуска двигателя предусмотрен пневмо-стартер.


Двигатель ЯМЗ-240 НМ2

Описание трансмиссии и рулевого управления

Конструкция механической коробки передач состоит из четырех валов с гидроприводами. Автомобили «БелАЗ-7547» имеют коробку скоростей с 5 передними и 2 задними передачами.

Технические характеристики гидрообъемного рулевого управления соответствуют международным требованиям безопасности. Колесная формула — 6*4. Ведущими являются передние колеса. Шины имеют карьерный протектор. Барабанные тормоза снабжены тормозными колодками и пневматическим приводом.


Самосвал БелАЗ 7547

Описание ходовой части и кабины

Пневмогидравлическая подвеска крепится на продольных и поперечных штангах. На каждую из осей приходится по 2 цилиндра со встроенным гидравлическим амортизатором.


Салон Белаза 7547

Сварная грузовая платформа имеет ковшеобразную форму и снабжена защитным козырьком, расположенным над кабиной. Для удерживания в поднятом состоянии предусмотрен стопорный механизм. Выгрузка облегчается за счет камневыталкивателей.

Кабина грузовика «БелАЗ-7547», как и другие элементы, также имеет улучшенные технические характеристики и показатели комфорта. Хотя кабина одноместная, в ней предусмотрено дополнительное кресло для стажера. Кресло водителя — с гидравлическим амортизатором и комплектом регулировок, чего нельзя сказать о сидении стажера.

Просторная кабина снабжена эффективной системой отопления, удобной панелью приборов и подсветкой, работающей в дневном и ночном режимах. Плавность хода руля и легкость переключения скоростей делают управление самосвалом «БелАЗ-7547» не сложнее, чем легковушкой.

Благодаря улучшенным техническим характеристикам, «БелАЗ-7547» пользуется любовью потребителей, четко выполняя поставленные перед ним задачи.

История создания

Белорусский автомобильный завод находится в городе Жодино Минской области. Он ведёт свою историю с самых первых послевоенных лет, когда здесь был построен завод торфяного машиностроения. Ассортимент выпускаемой продукции данного предприятия постоянно и довольно быстро расширялся, пополняясь такими машинами, как кусторезы, прицепные дорожные катки, снегоочистители, снегопогрузчики и поливомоечные машины.

В 1958-м году на его базе был основан БелАЗ. Начало было положено перенесением в Жодино производство тяжёлого 25-тонного самосвала МАЗ-525. Широко известного «четвертака» – прообраза всего класса будущих мощных карьерных самосвалов. Как и любой «первопроходец», этот автомобиль был далёк от технического и конструктивного совершенства.

МАЗ-525 на ярмарке в Милане. 1958 год.

Ни о каких гидроусилителях и пневмоподвесках тогда, разумеется, ещё и не слыхивали: их просто не существовало. Поэтому тряска в кабине, при перемещении автомобиля по пересечённой местности и скальным породам, была более чем существенной: водителю временами приходилось работать полусидя или вообще стоя, чтобы «не вытрясти всю душу». Велика была вероятность заработать себе остеохондроз позвоночника и опущение желудка.

В 60-х годах появился первый предок БелАЗ-7547 – 27-тонный карьерный самосвал БелАЗ-540 – тот самый, узнаваемый всеми тяжеловоз, который на долгие годы стал своеобразной «визиткой» предприятия и предметом заслуженной гордости всего советского тяжёлого машиностроения. Именно наши специалисты впервые воплотили эту, ставшую впоследствии доминирующей в строительстве карьерных самосвалов, концепцию: одноместная кабина и самосвальный кузов ковшового типа.

Белорусский автозавод пережил лихие времена и продолжает своё развитие.

Рост грузоподъёмности новых моделей БелАЗов сдерживал ещё и такой фактор, как отсутствие соответствующих шин, способных выдержать огромные нагрузки. Но с розвитием технологий в шинной промышленности повышалась и грузоподъёмность жодинских грузовиков. Самый мощный из них – выпущенный в 2013 году и занесённый в Книгу рекордов Гиннесса БелАЗ-75710, флагман грузоподъёмностью в 450 тонн! Но подробнее здесь рассмотрим не этого рекордсмена, а грузовик с грузоподъёмностью в 10 раз меньшей, зато массовый – БелАЗ-7547.

Комплектация

В перечень базового оборудования для карьерных самосвалов семейства БелА3-754О производителем включаются: жидкостная система предпускового подогрева, система пожаротушения с дистанционным управлением, система централизованной автосмазки, камневыталкиватели и камнеотбойники (за исключением углевоза 754ОЕ), отопитель салона кабины, регулируемая рулевая колонка, устройство, сигнализирующее о приближении к линии высоковольтных передач. В качестве дополнительного оборудования, самосвал БелА3-754О можно дооснастить: кондиционером, вторым отопителем и электроподогревом зеркал.

Технические характеристики

Выпуск новой модели карьерного самосвала, стал возможным благодаря сотрудничеству белорусского автоконцерна и мировых производителей оборудования. Поэтому технические характеристики БелАЗа 75710 впечатляют не меньше установленного рекорда.

Рекордную грузоподъемность автомобиля обеспечивают два 16-ти цилиндровых дизеля MTU Detroit Diesel общей мощностью 3430 кВ и объемом 65 литров, приводящие в действие систему тягового электропривода (ТЭП) переменного тока MMT500, специально спроектированную инженерами «Сименс».

Кроме двух генераторов, в нее вошли 4 тяговых электродвигателя мощностью 1200 кВт, три вентилятора обдува, установка вентиляции тормозных резисторов, а также шкаф управления инвертерами ELFA.

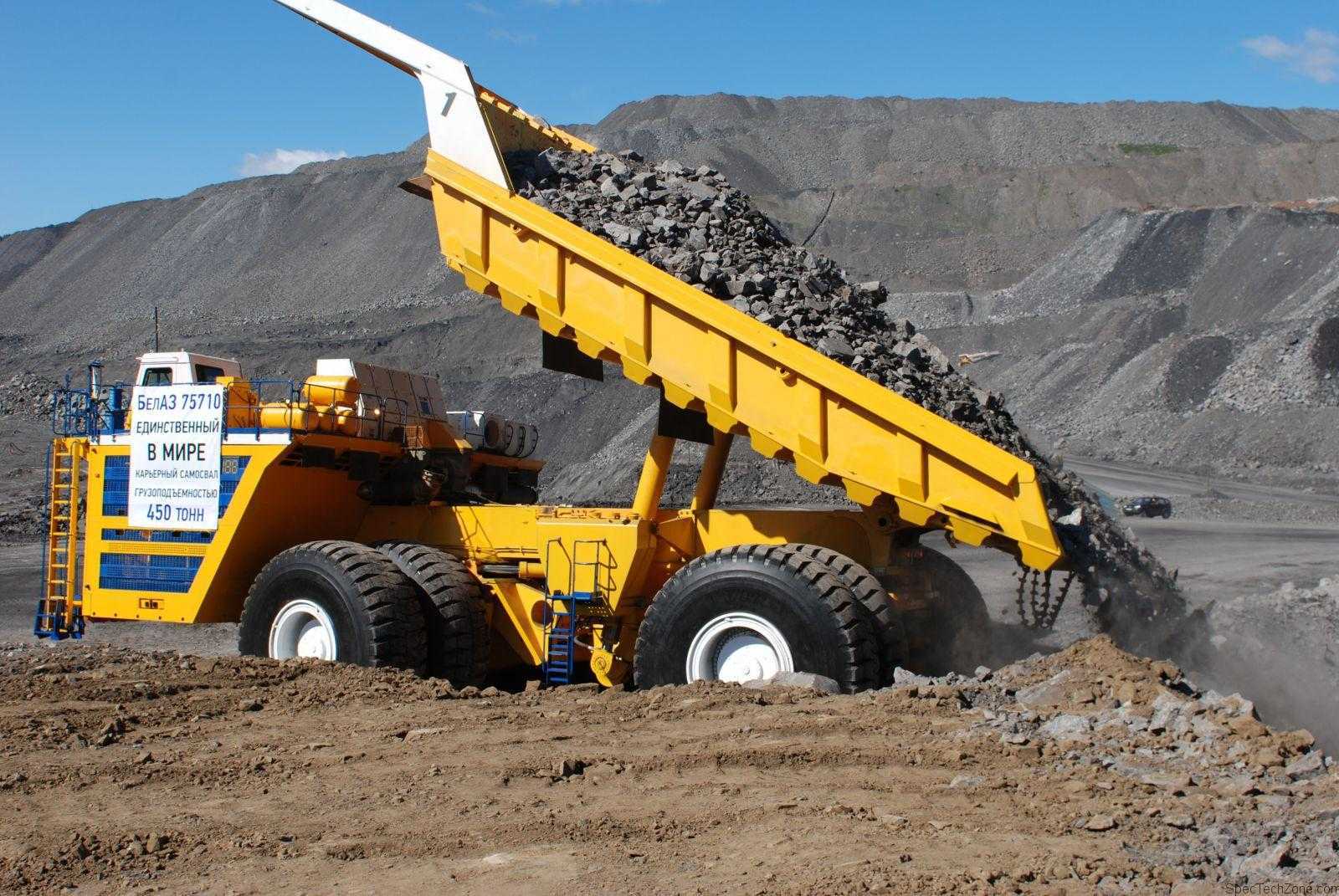

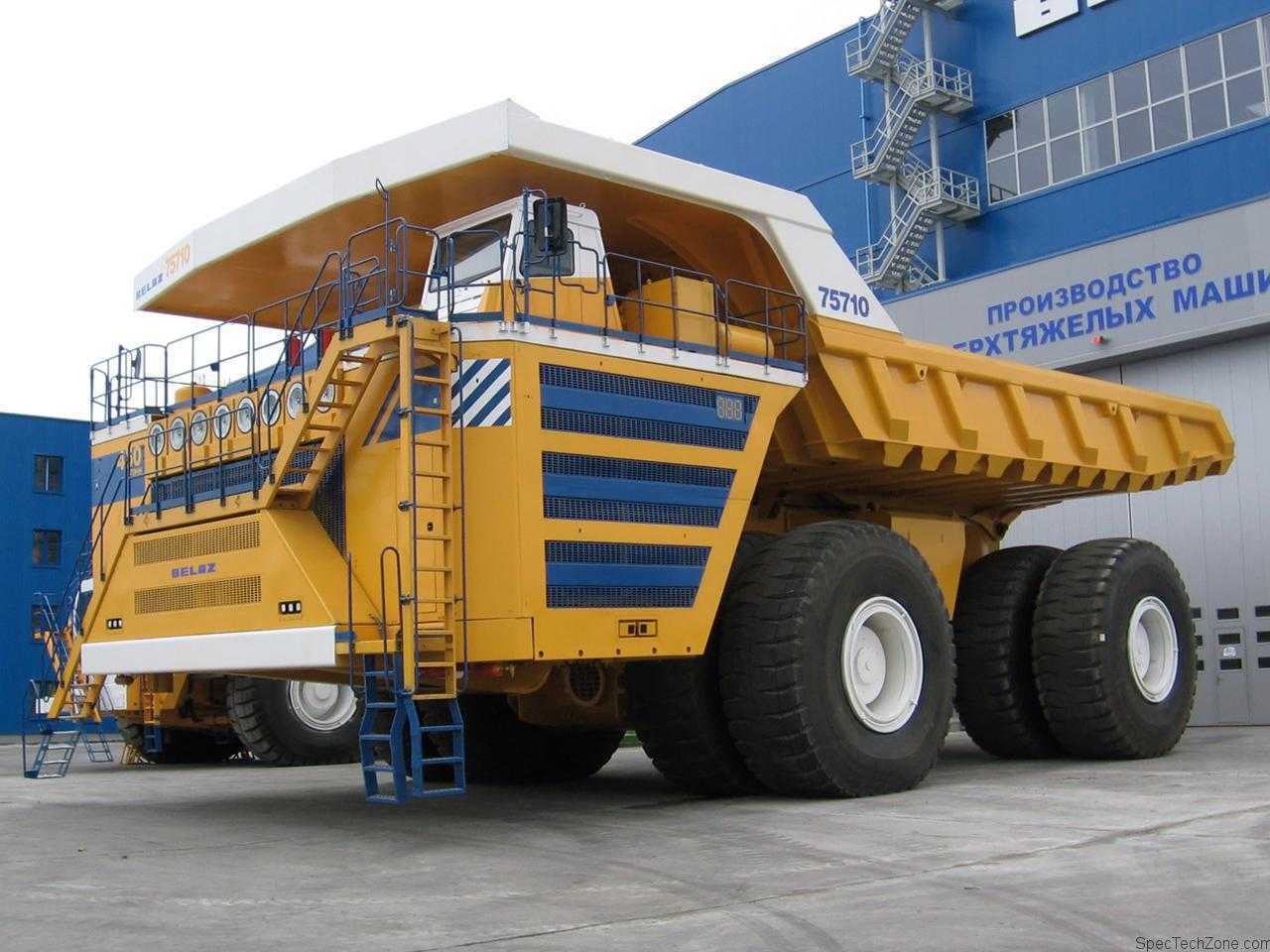

Как видно на фото БелАЗ 75710 имеет восемь колес, выдерживающих нагрузку в более чем 100 тонн. Имеющийся полный привод на все колеса позволяет оптимально распределить тяговое усилие на обе оси. Даже при неисправности одного мотор-колеса буксировка автомобиля не потребуется. Добраться до сервисной базы он способен своим ходом. Кроме того, специально созданная конструкция редуктора мотор-колес позволяет осуществлять замену любой неисправной детали без демонтажа шин. Что сокращает время и затраты на проведение ремонта и обслуживания техники.

Силовая установка Дизель-электрическая
Двигатель MTU DD 16V4000
Мощность двигателя 3430 (2 x 1715) кВт / 4660 кВт (2 х 2330) л.с.
Тяговая установка Siemens MMT500 (2 тяговых генератора, 4 тяговые мотор-колеса)
Тяговый генератор YJ177A
Мощность тягового генератора 1704 кВт
Мотор-колесо 1TB3026-0G-03
Мощность мотор-колеса 1200 кВт
Подвеска Гидропневматическая
Трансмиссия Электромеханическая
Диаметр амортизаторов 170 мм
Топливный бак 2 х 2800 л
Шины 59/80R63
Колёса 44.00-63/50
Максимальная скорость 67 км/ч

Габариты

Длинна 20 600 мм
Ширина 9750 мм
Высота 9170 мм
Масса 360 000 кг
Грузоподъемность 450 000 кг

БелАЗы самые большие автомобили в мире. При полной загрузке в 450 тонн расход топлива БелАЗа 75710 составляет 300 л/ч. Полной заправки бака объемом в 4360 литров, хватает на полторы рабочей смены. Экономия топлива достигается благодаря смене режимов работы. Когда автомобиль полностью загружен — работают оба дизеля, а при передвижении пустого автомобиля только один. При этом максимальная скорость автомобиля достигает 67 км/ч.

Это интересно: Высота и технические характеристики белорусского самосвала белаз: рассматриваем все нюансы

Надежность и безопастность

Для повышения надежности в эксплуатации, карьерный самосвал БелАЗ 75710 оснащен объединенной гидравлической системой, включающей в себя:

  • рулевое управление;
  • опрокидывающий механизм;
  • тормоза.

Кроме того в аварийных ситуациях предусмотрена возможность торможения при помощи стояночной тормозной системы. Установленный электродинамический тормоз позволяет осуществлять торможение при любой скорости. Переключение с полной тяги до полной остановки происходит менее чем за 1 секунду.

Автомобиль может эксплуатироваться при температурах от -50°C до +50°C.

Как в условиях глубоких карьеров, так и на открытой местности. Для чего водителю обеспечены соответствующие условия. Управление автомобилем осталось таким же, как и на его предшественнике БелАЗ 7560, грузоподъемностью в 360 тонн, а значит, при подготовке водителей на новый автомобиль не потребуется дополнительное время для переподготовки.

Палуба самосвала

Автомобиль имеет второй этаж — палубу. Расположена она рядом с кабиной, где находится водитель. Последнего называют в данной машине оператором.

При подъеме на второй этаж можно заметить металлический шкаф, который является панелью управления

Здесь вся электрика и, что важно, его самая главная часть — трансмиссия. Рядом с ней находится система, которая обеспечивает охлаждение резисторов

За кабиной управления находится объединенная часть гидравлической системы, то есть объединение рулевого управления, тормозной системы и специального механизма опрокидывающегося типа.

Посреди палубы имеется емкость, которую сложно не заметить. Видна верхушка бака. Именно таким образом устроена система охлаждения. К сожалению, бак установить на нижнем ярусе, где и вся остальная конструкция, нельзя, поэтому его вывели настолько высоко.

В задней части кабины можно заметить вентиляторы и радиаторы. Имеются зеркала заднего вида, которые могут сначала показаться довольно маленькими. Однако вблизи они такого же размера, как и зеркала дома в прихожей. Речь идет только о левом зеркале, так как правое действительно имеет небольшие размеры. Двери открываются против направления движения. Это удобно как для водителя, так и для пассажира.

Расход топлива БелАЗ 75710 | Avto-Problem.ru

Доброго времени суток! Мы рады что вы решили посетить страницы нашего портала.

Сегодня мы решили поднять такую тему как расход топлива БелАЗ 75710.

БелАЗ 75710 карьерная техника широко применяется для перевозки сыпучих грузов, это может быть пустая порода, полезное ископаемое или объединенная горная масса. В основном эта техника используется в горнодобывающей промышленности.

Основные характеристики БелАЗ 75710

Данная модель теперь является самой большой в мире по грузоподъемности и она составляет 450 тонн.

Очень хороший объем кузова (157 геометрический и 269 с «шапкой», метров кубических), позволяет перевозить грузы любые по плотности с максимальной эффективностью.

Радиус разворота составляет всего лишь 19.8 метра, для такой огромной машины это очень мало, максимальная скорость движения 64 км/ч, но на такой скорости он практически не передвигается, так как это не безопасно.

  • Тип кузова: Самосвал
  • Масса без груза : 360
  • Геометрический объем кузова : 157.5
  • Габаритный диаметр поворота : 45
  • Максимальный преодолеваемый уклон : 12

Расход топлива БелАЗ 75710

При этом объем бензобака составляет 4350 литров, этого хватит приблизительно на 14 часов работы. Не так уж много, но все-таки он просто гигантский.

На БелАЗ 75710 расход топлива невозможно как-то урезать или на чем-то сэкономить, всегда есть подъемы и спуски, это составляет весь цикл его работы.
