Установка фаркопа своими руками

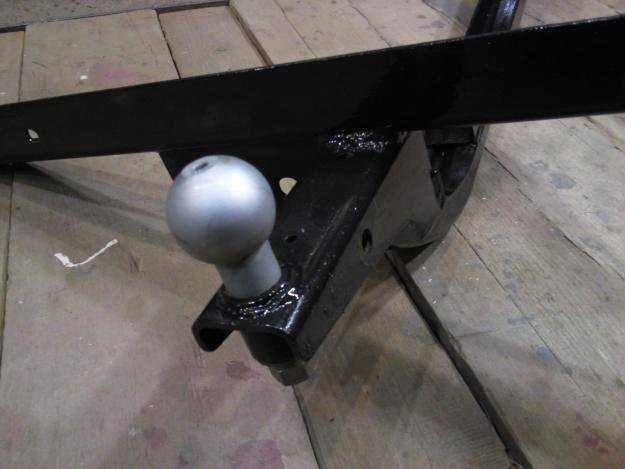

Прицепное устройство для прицепа своими руками

Сделать собственноручно прицепное устройство для легкового автомобиля можно при помощи болгарки и сварочного аппарата. Мы приводим основной алгоритм процесса изготовления:

• демонтируйте задний бампер;
• найдите отверстия, которые ведут внутрь пустот лонжеронов;
• измерьте длину отрезка между найденными отверстиями;
• по полученной длине отрежьте участок стальной трубы 50х50 мм;
• сделайте отметку на середине заготовки;
• возьмите два куска листовой стали толщиной 5 мм размером 20х7 см и с краю каждой проделайте отверстия размером 5 см;
• полосы посадите на трубу отверстиями и приварите – расстояние должно позволять поставить между ними сцепной крюк с шаром;
• закрепите крюк гайками и болтами на 10;
• далее переходим к работе над прикреплением к лонжеронам – на торцы наварите стальные полосы толщиной 5 мм и размером 30х7 см. Направление должно быть противоположным к крюку, а с кронштейном крюка должен получиться угол 900;
• эти полосы вставьте в лонжероны;

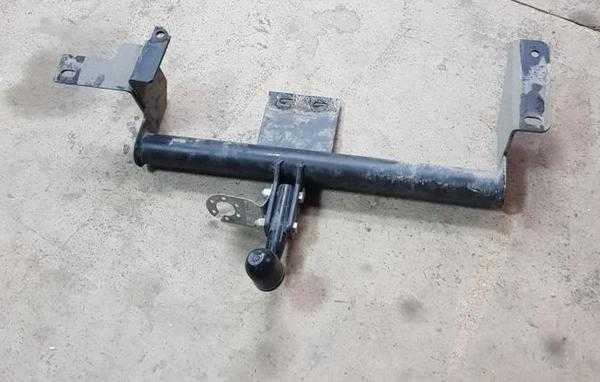

Как правильно сделать самодельный фаркоп для своего автомобиля

• в задних лонжеронах и вставленных пластинах высверлите отверстия диаметром 12 мм;
• к ним приварите гайки того же размера;
• возьмите пластину толщиной 3 мм и разметьте отверстия под розетку, после чего просверлите их;
• приварите пластину к кронштейну крюка, установите на неё розетку.

Изделие готово – можете устанавливать его и подключать к электросети машины.

Какой фаркоп выбрать на Приору и необходимые инструменты для проведения монтажных работ

На ВАЗ-2170 выпускаются тягово-сцепные устройства разными производителями, и отличаются изделия не только стоимостью, но и качеством. Наиболее распространенные модели фаркопов на Приору от следующих брендов:

• Bosal (1226a и 1228);
• VasTol;
• Vamer;
• AvtoS;
• Лидер.

Чтобы выбрать качественное прицепное изделие на Приору, нужно смотреть на стоимость, внешний вид и комплектацию. Средняя стоимость ТСУ составляет 3000-4000 рублей. Кроме того, в комплектацию должны входить крепежные элементы (болты, гайки, шайбы, гроверы), втулки, а также может присутствовать розетка с проводкой

Если выбираете изделия от популярного производителя Bosal, то важно знать следующее:

1. Прицепное Bosal 1228 предназначено для автомобилей Приора 1 или дорестайлингового типа. Отличительная особенность на ТСУ заключается в длине выступающего шара.
2. Прицепное устройство Bosal 1226a предназначено для Приоры 2 или рестайлинговой версии (после 2013 года), но оно также подходит и для автомобилей дорестайлингового типа.

Основное отличие в устройствах заключается в длине выступающего шара. На Приоре 1 бампер выступает меньше, чем на Приоре 2 (рестайлинг). Вся суть в размерах бамперов, и если на вашей Приоре 1 установлен новый бампер (рестайлинг), тогда покупать необходимо только фаркоп с удлиненным выступом шара.

Отличаются фаркопы разных производителей не только качеством, но и конструкцией. Наиболее популярными являются модели, которые показаны на фото выше. Однако есть и другие модификации.

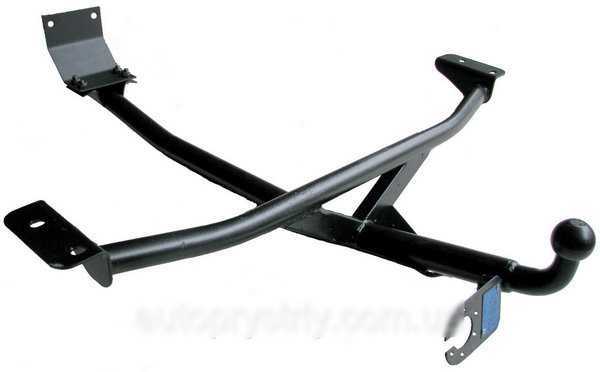

Этот фаркоп предназначен для установки на Приору в кузове универсал. Есть и другие варианты, например, как показано на фото ниже.

Такая модель подходит для автомобилей Приора всех типов кузовов, и отличается компактными габаритами. Однако его минус в том, что продольное крепление является менее надежным, чем в предыдущих вариантах.

Выбирая фаркоп на Приору, следует уточнять у продавца для каких версий автомобиля он предназначен (дорестайлинговые или рестайлинговые), чтобы не пришлось его менять. В любом случае, если фаркоп устанавливается для постоянного использования, то на таком устройстве не стоит экономить, покупая дешевые модели от неизвестных производителей.

Это интересно! Тягово-прицепное устройство устанавливается на автомобиль не только для того, чтобы иметь возможность транспортировать прицепы с грузом. Автовладельцы также используют такие устройства для защиты заднего бампера от повреждений. Ведь наиболее распространенный вид ДТП, когда в заднюю часть вашего автомобиля въезжает другое авто, водитель которого несвоевременно реагирует на дорожную обстановку.

После покупки фаркопа на Приору, можно прибегнуть к его установке. Сделать это можно самостоятельно. Для этого понадобится подготовить необходимый набор инструментов (отвертка, ключи на «19» и желательно динамометрический ключ), а также дрель со сверлами, паяльник, изоленту, термоусадку, гофру и т.п. Для предотвращения возникновения коррозионных процессов в местах соединения фаркопа с кузовом автомобиля, необходимо обработать эти участки антикоррозионными препаратами на основе битума.

Предусмотрен ли штраф за фаркоп без прицепа?

Согласно описанным выше актам, штраф за незаконное использование фаркопа исчисляется в 500 рублей. Однако Тех. регламент и статья 12.5 КоАП России описывают и альтернативный вариант наказания в случаях, когда явной вины водителя в нарушении нет. Таким наказанием может стать устное предупреждение от сотрудника ГИБДД. Конечно, каждый водитель задается вопросом, каким образом можно избежать оплаты штрафа.

В случае если владелец автомобиля долгое время не имел никаких правонарушений, ездил согласно правилам дорожного движения, то он может попросить у работников службы обойтись только устным предупреждением. Зачастую инспекторы не обращают внимания на езду с фаркопом без прицепа. Также водитель может использовать съемный фаркоп, который в случае надобности можно прицепить самостоятельно обратно на автомобиль. В случае наличия съемного фаркопа инспектор не сможет трактовать это устройство как причину создания аварийных ситуаций на дорогах. А если собственник машины имеет на руках все необходимые документы, его точно отпустят без начисления штрафа.

Другим способом избежания денежного наказания считается использование 5 главы Технического регламента, пункта 77. Если водитель укажет сотруднику ГИБДД на этот пункт, и при этом не будет иметь проблем с документацией, его отпустят.

В 77 пункте написано, что дополнительные для автомобиля устройства не проверяются, если:

• Фаркоп имеет предназначение, задуманное при создании и устройстве автомобиля;
• Владелец машины имеет полный пакет документов с информацией о марке, модели машины и дополнительного устройства, а также с информацией о проведенном монтаже;
• Существует бумажное свидетельство о пригодности данного вида устройства с данной маркой машины.

Собственникам следует знать, что избежать штрафа не получится, если фаркоп был установлен на машину не по правилам, отсутствуют соответствующие бумаги, устройство самодельное и т. д.

Бесплатная консультация юриста по телефону:

8 (804) 333-01-43

Зачем требуется фаркоп?

Достаточно часто в обычной жизни приходится заниматься перевозкой такого груза, которые не вписывается по своим параметрам и размеру в багажник или салон автомобиля. Это могут быть разнообразные строительные материалы или крупные, негабаритные приобретения.

Чтобы разместить подобные вещи и покупки, потребуется наличие мини-трейлера, в который идеально войдет то, что необходимо перевезти с одного места на другое. К перевозимому грузу можно отнести все, начиная от мешка картошки и заканчивая бетономешалкой.

Для подключения подобного прицепа потребуется место для специального тягового устройства. По той причине, что им обладают далеко не все современные транспортные средства, часто требуется самостоятельно приобрести необходимые запчасти и осуществить такой процесс, как установка фаркопа.

Особенности эксплуатации и ухода

Обработка мест крепления фаркопа с кузовом мастикой снижает вероятность появления негативных проявлений коррозии. С этой же целью проводят антикоррозийную обработку всех металлических элементов до начала монтажа всей конструкции.

Самодельные фаркопы являются источниками дополнительной опасности во время движения, поэтому при их регистрации потребуется получать сертификат и производственное согласование в ГИБДД. В противном случае станет невозможно пройти плановый техосмотр или выехать на таком модернизированном авто за рубеж. Ошибки в изготовлении и последующей установке могут стать источником:

• разрыва кузова;
• отрыва балки;
• разворота транспортного средства;
• переворота машины «с ног на голову».

Чем полезен фаркоп как устройство

Фаркоп еще именуют тягово-сцепным устройством. Применяется оно для соединения автомобиля с прицепом для его буксировки. Некоторые приобретают его в готовом виде, некоторые предпочитают изготовление своими руками.

Прежде, чем перейти к электрической части крепления фаркопа, нам потребуется установить его на бампер. Обычно крепят его за одну из буксировочных проушин или предусмотренное отверстие, которое предназначено для сцепки, но закрыто заглушкой.

Если вы хотите закрепить такое устройство своими руками, то могут потребоваться дополнительные отверстия в днище машины и ее лонжероне. Может потребоваться сварочный аппарат и услуги электрогазосварщика. Дополнительно запаситесь наждачной бумагой и болгаркой, на которую можно прицепить шлифовочный круг. Покупные изделия должны соответствовать конкретной модели авто

Общие требования во время установки

Во-первых, балки фаркопа, а также его кронштейны, расположенные по бокам, необходимо прикрепить к лонжеронам автомобиля так, как это показано на схеме, которая обычно продается вместе с инструкцией по монтажу. Во-вторых, к балке всегда крепится подрозетник. Далее нужно просунуть жгут с электрическими кабелями устройства через отверстие, имеющееся в задней панели кузова автомобиля. Однако прежде чем это сделать, стоит прицепить его к балке при помощи пластиковых креплений.

Далее наступает процесс электромонтажа. Обычно многие задаются вопросом о том, сколько стоит установка фаркопа, именно из-за этой части. Действительно, если это иномарка, то разница в стоимости будет в 1000 рублей за работу с подключением и без него. Однако электрический монтаж можно провести и самостоятельно. На многих транспортных средствах имеются специальные разъемы для его установки. Необходимо найти их руководствуясь при этом схемой самого автомобиля.

Важно обратить внимание на то, что все резьбовые соединения должны быть затянуты максимально крепко. После этого нужно будет приступить к установке всех снятых ранее деталей в обратном порядке. Здесь стоит приготовиться к тому, что может потребоваться подрезать задний бампер автомобиля так, как это показано на шаблоне, чтобы он без проблем мог монтироваться вместе с фаркопом

Если этого делать вовсе не хочется, то на этот момент нужно обращать внимание еще на стадии покупки. Необходимость в подрезании указывается в инструкции по установке

Здесь стоит приготовиться к тому, что может потребоваться подрезать задний бампер автомобиля так, как это показано на шаблоне, чтобы он без проблем мог монтироваться вместе с фаркопом. Если этого делать вовсе не хочется, то на этот момент нужно обращать внимание еще на стадии покупки. Необходимость в подрезании указывается в инструкции по установке

После этого нужно будет приступить к установке всех снятых ранее деталей в обратном порядке. Здесь стоит приготовиться к тому, что может потребоваться подрезать задний бампер автомобиля так, как это показано на шаблоне, чтобы он без проблем мог монтироваться вместе с фаркопом

Если этого делать вовсе не хочется, то на этот момент нужно обращать внимание еще на стадии покупки. Необходимость в подрезании указывается в инструкции по установке

Как видно из общего плана работ, выполнить все требования по отношению к установке данной детали, в принципе, несложно.

О способах подключения и видах разъёмов прицепа

Для транспортировки грузовых прицепов используется специальное тяговое сцепное устройство выполненное из мощной силовой стальной конструкции, крепится сзади на стальную платформу автомобильным механизмом.

Требуется схема подключения фаркопа, которая обеспечит безопасность и соблюдение правил ДТП. Многие автомобили предусматривают в дополнительных опциях к автомашине разъёмный узел: розетку фаркопа и электрические провода соединяющие питание, управление машиной с дополнительным тяговым устройством.

В основном автотранспортные механизмы оснащаются данными устройствами как дополнительный сервис при приобретении авто. Розетка фаркопа может быть подключена самостоятельно к автомобилю, распиновка розетки фаркопа и монтаж электрической проводки выполнить своими руками не представляет большого труда. Рассмотрим схемы подключения прицепа распиновку розетки фаркопа.

Существуют следующие схемы подключения розетки фаркопа:

• Обычный Российский стандарт с розеткой на семь групп соединительных контактов;
• Европейский и Американский стандарт на тринадцать разъемных соединений;
• Специальный разъём.

Кстати, в России и Америке тоже применяют на семь и тринадцать разъёмов способ на подключение фаркопа. Тринадцать соединений применяют в основном присоединении электропроводки в перевозных домах-прицепах.

При проведении монтажа и соединения цепи управления задними габаритными приборами автомашины следует соблюдать правила подключения розетки для прицепа легкового автомобиля, правильность и последовательность операций при включении.

Не следует выполнять такие операции методом «тыка» в контакты световых приборов, может произойти КЗ или срабатывание автоматики защиты блока управления автомобилем. И нельзя соединять проводники методом скрутки, может некачественное соединение создать не верную команду, и устройства будут заблокированы на включение.

Современные схемы автомобиля комплектуются разными электронными приборами, которые в работе использует электронику, модули, блоки согласования. Поэтому в комплектность устройств включается ещё дополнительный особенный разъём.

В распиновке розетки прицепа грузового автомобиля используются проводники из проводников сечением 1,5 или 2мм, точнее по 1,5мм всего будет — 6 проводников, по 2мм будет один провод.

Розетка фаркопа на семь разъёмов имеет состав распиновки следующий:

1. сигнал на левый поворот;
2. задний ход;
3. масса 12В;
4. сигнал на правый поворот;
5. правый габаритный сигнал;
6. Стоп сигнал;
7. левый габаритный сигнал.

Разъёмная розетка фаркопа на тринадцать пинов состоит из следующей комплектации:

1. указатель левого поворота;
2. противотуманные задние фонари;
3. масса в цепи 1,2,4-8;
4. указатель правого поворота;
5. сигнал правый габаритный;
6. Стоп сигнал;
7. сигнал левый габаритный;
8. сигнал заднего хода;
9. +12 В постоянно;
10. +12В при включении зажигания;
11. масса в цепи 10;
12. Резервный пин;
13. масса в цепи 9.

Для разъёмов из 13 контактов характерно присутствие дополнительных контактов с минусовой и плюсовой полярностью, позволяющие соединять дополнительные приборы к примеру камеры, осветительные приборы и прочее.

Разъёмное подключение электропроводов фаркопа на семь и тринадцать разъёмных соединений состоит из двух соединительных узлов: розетка «мама» и вилка «папа». Розетка фаркопа монтируется на автомобиле рядом с местом крепления фаркопа.

Вилка для прицепа устанавливается с удлинённым жгутом из соединительных проводников на прицепе с целью создания свободной стыковки прицепа и свободного монтажа электропроводки.

В случаях применения специального разъёма в машинах с бортовым компьютером и прочими электронными устройствами, лучше в монтаже электрической части сигнального управления прицепного механизма применять электронный блок согласования, в других же случаях можно провести монтаж ручной электросети для прицепа.

Первый этап монтажа

Установка фаркопа своими руками вне зависимости от модели оборудования и машины будет проходить в несколько основных этапов.

Первый шаг на этом пути — это демонтаж такого элемента, как задний бампер, а также усилителя заднего бампера. Эти работы обычно проводятся довольно быстро и просто, так как все современные автомобили имеют в качестве крепления пару саморезов и пластиковые пистоны. В некоторых случаях работа несколько усложниться тем, что саморезы могут располагаться за задними фарами машины, а потому их придется снять. Что касается удаления усилителя бампера, то поставить фаркоп можно лишь в том случае, если демонтировать его безвозвратно. На его месте будет находиться балка, держащая тягово-сцепной механизм.

Что касается непосредственного этапа монтажа, то здесь нужно сказать, что обычно он отличается в зависимости от модели как машины, так и самого оборудования. Однако есть несколько общих требований, которые должны быть выполнены в любом случае, как при установке фаркопа на «Ладу», к примеру, так и на иномарку.

Прицепное устройство для прицепа своими руками

Сделать собственноручно прицепное устройство для легкового автомобиля можно при помощи болгарки и сварочного аппарата. Мы приводим основной алгоритм процесса изготовления:

• демонтируйте задний бампер;
• найдите отверстия, которые ведут внутрь пустот лонжеронов;
• измерьте длину отрезка между найденными отверстиями;
• по полученной длине отрежьте участок стальной трубы 50х50 мм;
• сделайте отметку на середине заготовки;
• возьмите два куска листовой стали толщиной 5 мм размером 20х7 см и с краю каждой проделайте отверстия размером 5 см;
• полосы посадите на трубу отверстиями и приварите – расстояние должно позволять поставить между ними сцепной крюк с шаром;
• закрепите крюк гайками и болтами на 10;
• далее переходим к работе над прикреплением к лонжеронам – на торцы наварите стальные полосы толщиной 5 мм и размером 30х7 см. Направление должно быть противоположным к крюку, а с кронштейном крюка должен получиться угол 900;
• эти полосы вставьте в лонжероны;

Как правильно сделать самодельный фаркоп для своего автомобиля

• в задних лонжеронах и вставленных пластинах высверлите отверстия диаметром 12 мм;
• к ним приварите гайки того же размера;
• возьмите пластину толщиной 3 мм и разметьте отверстия под розетку, после чего просверлите их;
• приварите пластину к кронштейну крюка, установите на неё розетку.

Изделие готово – можете устанавливать его и подключать к электросети машины.

Производители фаркопов

В мире работает немало компаний, выпускающих фаркопы для автомобилей. Наряду с зарубежными производителями, получившими призвание на отечественном рынке, российские компании производят фаркопы , которые являются достойными конкурентами импортным аналогам.

Популярные производителей тягово-прицепных устройств

Чтобы правильно выбрать лучших производителей фаркопов, необходимо отталкиваться не только от марки. Ключевые моменты – это качество продукции, современный дизайн, нюансы установки, а также соответствующая качеству цена.

Трейлер (Россия)

Фаркопы производителя прицепов Трейлер – качественный продукт с гарантией в 1 год.  Компания производит продукцию с 1991 года, для автомобилей российского и  иностранного производства.

Фаркоп производстваТрейлер

Galia (Словакия)

Один из европейских лидеров в области производства фаркопов. Компания Galia занимается производством фаркопов с 1992 года. Galia является официальным поставщиком фаркопов для автоконцернов PSA Peugeot Citroën, Fiat Group.

Фаркоп Galia

 IMIOLA-HAKPOL (Польша)

Польская компания IMIOLA-HAKPOL была основана в 1991 г. Специализируется на производстве тягово-сцепных устройств для более чем 700 моделей легковых автомобилей. На заводах IMIOLA используются только самые современные технологии производства фаркопов.

Фаркоп IMIOLA-HAKPOL

ТСС (Россия)

Производитель фаркопов ТСС– российская компания, занимающаяся оснасткой автомобилей разных марок. Тягово-прицепные устройства этой компании проходят сертифицированные испытания. ТСС предлагает продукцию по низкой цене с оперативной доставкой по всей стране.

Фаркоп ТСС

Reese (США)

Лидер американского рынка прицепной техники. Предлагает продукцию, хорошего качества для автомобилей иностранного производства.

Фаркоп Reese

Steinof (Польша)

Удерживает твердые позиции на польском и европейском рынке. Создает тягово-прицепное устройство, отличающееся способом крепления крюка на машину и присоединения автоприцепа.

Фаркоп Steinof

VFM (Россия)

Дочернее предприятие Bosal, пользующееся устойчивым спросом. Представляет тяговые механизмы для любого авто, сохраняющие качество головной компании.

Фаркоп VFM

Лидер-Плюс (Россия)

Производитель фаркопов Лидер-Плюс – таганрогская компания, занимающая твердое положение среди лидеров отечественного рынка и выпускающая сцепные крюки на российские и заграничные автомобили. Производите ТСУ 20 лет, в течение которых получила известность за добросовестное оборудование по низкой цене. Выпускает крюки с накладкой из нержавейки.

Фаркоп Лидер-Плюс

Westfalia (Германия)

Мировой лидер, производящий тягово-сцепные механизмы характерного немецкого качества с высокими техническими характеристиками. Эта фирма одна из первых создала фаркоп со съемным шаром.

Фаркоп Westfalia

ДЗК (Россия)

Одна из крупнейших отечественных производственных компания. Производит навесное оборудование, защиты картера, багажники на крышу, сцепные механизмы с высокой грузоподъемностью.

Фаркоп ДЗК

Союз-96 (Россия)

Базируется в Санкт-Петербурге. Специализируется на тягово-сцепных механизмах и навесном оборудовании для внедорожников. Создает сцепные крюки с одинарным или двойным нержавеющим покрытием, с дополнительным освещением и нержавеющими крюками.

Фаркоп Союз-96

Подключение фаркопа

Подключение фаркопа к автоэлектрике — финальный этап

После установки металлической сцепной конструкции следует подключить фаркоп к автоэлектрике. Для этого необходимо соблюсти следующую последовательность действий:

• пакуют проводку в термоусадочную трубку или обматывают изолентой;
• демонтируют обшивку багажника;
• жгут провода протягивают в отверстие для провода подсветки номерного знака;
• со стороны багажника монтируют предохранители;
• от предохранителей тянут провода к задним фарам, а противоположный конец провода снабжают наконечниками;
• монтируют провода через наконечники к соединительной вилке под розетку прицепа;
• фиксируют жгут изолентой.

Осталось дело за малым — проверить работу фар и организовать тестовую езду с пустым и полным прицепом вдали от оживлённых дорог, меняя режимы вождения

При тест-драйве обращают внимание на степень деформации балки, качество резьбовых затяжек, устойчивость поверхности крюка к истиранию и пр

Пошаговая инструкция регистрации фаркопа

Регистрация фаркопа для легкового автомобиля предусматривается Техническим регламентом № 018/2011, принятым решением комиссии Таможенного союза № 877.

При установлении фаркопа желательно выбирать устройство, рекомендованное производителем. Любое устройство должно проверяться на соответствие ГОСТам и установленным требованиям по безопасности, быть сертифицированным и иметь паспорт.

Оформление экспертиз до и после установки дополнительных устройств производится в соответствии с Методическими рекомендациями, установленными письмом МВД № 13/5-8230 от .

Предварительная экспертиза. Необходимые документы для ГИБДД

Когда на машину монтируется устройство, не предусмотренное изготовителем в качестве дополнительного оборудования, в ГИБДД обязательно следует оформить разрешение на его использование.

До подачи нужной документации в ГИБДД следует получить экспертное решение о возможности монтажа ТСУ на автотранспорт (предварительную экспертизу). Подробнее о том, как оформить доверенность на регистрацию автомобиля в ГИБДД.

В экспертном заключении указывают:

• данные о владельце машины;
• информацию об автотранспорте (регистрационный государственный номер, номер и объем двигателя, страна-изготовитель, год выпуска и т. д.);
• информацию об устанавливаемом оборудовании с полным описанием всех свойств;
• правомерность вносимых изменений;
• список и характер рекомендуемых работ;
• требования к вносимым трансформациям;
• рекомендации по выбору сертифицированных СТО;
• вывод.

Следующим шагом оформления регистрации станет получение разрешения инспекции ГИБДД на внесение изменений в устройство автотранспорта.

В МРЭО хозяин машины представляет:

• сертификат соответствия на фаркоп;
• СТС и ПТС;
• свидетельство о регистрации автомашины;
• заявление установленной формы;
• экспертное заключение о допустимости монтажа ТСУ;
• эксплуатационную документацию на автотранспорт.

Согласие инспектора на монтаж ТСУ проставляется в верхней части заявления и удостоверяется его подписью.

Монтаж фаркопа. Сертификат соответствия

Частью 4 статьи 16 Закона № 196-ФЗ от установлена обязательная повторная сертификация новых устройств, устанавливаемых в автотранспорт, меняющих его конструкцию.

Устанавливая фаркоп, необходимо воспользоваться услугами сертифицированного центра, имеющего право на установление устройства и выдающего необходимую документацию:

• договор на осуществление монтажных работ;
• сертификат на оказываемые услуги по ТО и ремонту;
• паспорт на установленное ТСУ с печатью центра, его установившего, и сертификат соответствия;
• заявление-декларацию о качестве и объеме монтажных работ по установлению ТСУ.

После осуществления монтажа фаркопа в сертификационном центре техобслуживания, на станции ТО, включенной в специальный перечень технических станций, проверяются работа механизма машины, ее технические характеристики. Итогом проверки в установлении безопасности и работы устройства становится выдача диагностической карты.

Техническая экспертиза ГИБДД после установки. Документы для регистрации

После установки фаркопа для его регистрации необходимо получить протокол экспертизы о внесенных изменениях.

Оценка соответствия изменений проводится в соответствии с требованиями ГОСТа 33995-2019г.

Такой протокол может быть оформлен экспертным учреждением, прошедшим соответствующую аккредитацию.

Для получения протокола следует представить:

• заключение эксперта о возможности монтажа ТСУ (предварительную экспертизу);
• сертификат соответствия и паспорт на ТСУ;
• сертификат соответствия на работы по монтажу;
• заявление о внесении изменений с отметкой инспектора о разрешении;
• заявление-декларацию о произведенных работах по монтажу;
• свидетельство о госрегистрации;
• ПТС;
• заявление на составление протокола.

Следующим шагом оформления регистрации нового устройства станет получение свидетельства о соответствии машины требованиям безопасности.

Свидетельство оформляется в МРЭО после предъявления:

• всех сертификационных документов на устройство;
• заключения предварительной экспертизы;
• протокола технической экспертизы безопасности;
• заявления о внесении изменений в конструкцию автомобиля с отметкой о разрешении;
• квитанции об оплате госпошлины;
• диагностической карты;
• документации на машину (СТС и ПТС);
• паспорта автовладельца.

Вас может заинтересовать: что нужно для регистрации прицепа на автомобиль?

Как установить фаркоп самостоятельно

Рассмотрим все нюансы и особенности монтажа прицепного устройства и электрической розетки. Несмотря на то, что весь процесс установки не отличается сложностью, трудности могут возникнуть во время подключения проводки. Более подробно рассмотрим этот момент далее.

Опишем последовательность монтажа фаркопа на внедорожник:

1. Чтобы иметь доступ ко всем технологическим отверстиям и корректно установить оборудование на автомобиль, воспользуйтесь смотровой ямой либо эстакадой.
2. В задней части Нивы Шевроле на заводе-изготовителе уже сделаны отверстия для монтажа элемента. Правда, могут возникнуть сложности во время их поиска, поскольку для максимальной герметизации багажного отсека, места крепления фаркопа заделываются плотным скотчем.
3. Чтобы правильно обнаружить все отверстия, рекомендуем прислонить фаркоп к днищу транспортного средства в точке его крепления и уже по имеющимся меткам выявить и освободить от защитного слоя все посадочные места. Для этого идеально подойдет канцелярский нож либо небольшая плоская отвертка, с остро заточенной рабочей частью.
4. После этого можно приступать к монтажу фаркопа. Подчеркнем, что во время проведения этой процедуры нет необходимости в демонтаже заднего бампера транспортного средства. Фаркоп на Ниву Шевроле устанавливается без удаления каких-либо элементов с автомобиля.
5. В отверстия прицепного устройства и лонжеронов автомобиля вставляют болты и полностью затягивают.
6. Монтируют поперечину фаркопа, которая крепится при помощи болтов непосредственно к лонжерону.
7. Далее переходят к установке продольной части прицепного, передняя часть которой крепится к лонжерону машины, а задняя – к поперечине.
8. Последним этапом монтажа фаркопа станет установка металлического шара, необходимого для подсоединения прицепа.
9. Элемент установлен на автомобиль: после подключения электрической части будет полностью готов к эксплуатации.

Осталось смонтировать розетку и подключить ее к бортовой сети транспортного средства. Заметим, что схема подключения розетки фаркопа Шевроле Нива довольно простая. Не обязательно быть профессиональным автоэлектриком, чтобы прочитать ее и выполнить подсоединение.

Фаркоп на Niva. установка своими руками

Данная статья покажет нам, как можно установить фаркоп на Niva своими руками. Информацию нам предоставил один из клиентов Андрей. А мы спешим поделиться личным опытом Андрея со всеми владельцами настоящих “русских внедорожников”.

Итак, фаркоп на Niva. производитель: Босал, артикул: 1207-А, условно-съемный крюк на двух болтах, нагрузка 800 кг. Данный комплект включает в себя сам фаркоп, необходимую электрику с розеткой, колпачок и инструкцию. в общем, всё необходимое для установки и эксплуатации.

В начале мы полностью снимаем обшивку. освобождаем место для работы, чтобы просверлить необходимые отверстия.

Затем необходимо наживить крепления тягово-сцепного устройства к кронштейнам бампера, для разметки отверстий в поперечине пола. Сверлим отверстия. Для этого необходимо на половину снять тягу. Слева нужно выкрутить полностью болт, а справа только «ослабить». В итоге тяга висит, и не мешает просверлить отверстия.

Сначала необходимо просверлить отверстие на 6 снизу, после с обеих сторон сверлами: 8, 10 и сверху, сверлом на 16. Отверстия обрабатываем шарошкой, для получения необходимого диаметра 16,5 мм. Это мы делаем для того, что бы пролезли втулки.

Аккуратно опускаем, так как длина втулки меньше внутренней толщины поперечины, чтобы не потерять саму втулку и не тратить время на то, чтобы её доставать.

Сверлить отверстия необходимо тоже очень аккуратно, так как далее можно упереться гайкой в болт крепления буксирной проушины.

С одной стороны, можно просверлить отверстие ближе к «стандартному» болту крепления кронштейна к лонжерону, но тогда дополнительный болт не будет иметь никакого смысла. С другой стороны, ближе к заднему фартуку, но там нет дополнительной латки, следовательно, кузовной металл там более тонкий. На основании данных соображений дополнительный болт размещаем как на фото ниже.

Установка электрики фаркопа Niva 2121 – простой и незамысловатый процесс. Просовываем жгут через резинку снизу фартука, которую предварительно необходимо просверлить. Сам кабель прокладываем внутри фартука и выводим к левой фаре.

Визуально розетка выглядит таким образом:

Фаркоп на Niva установлен. Всё быстро и не сложно. Фото автомобиля с установленным ТСУ:

Мы начинаем серию статей, где автолюбители – наши клиенты поделятся своим личным опытом в установке и эксплуатации дополнительного оборудования, особенностями и спорными моментами, преимуществами и возможно недостатками выбранных аксессуаров.

Фаркоп «квадрат» своими руками

Американский фаркоп отличается от европейского тем, что он сделан под квадрат, а не под шаровое сцепление. Вместо шарового сцепного крюка, там квадрат размерами 50х50 мм – ниже мы рассмотрим, как его можно сделать самостоятельно:

• С 200-миллиметрового швеллера срежьте края, чтобы получилась пластина нужной длины – в ней просверлите отверстия под крепления на раму;
• Для дополнительного крепежа по вертикали наварите уголок 50х50х4;
• Расточите в раме те отверстия, которые уже есть – сквозь них просверлите ещё в верхней части;

READ Как Снять Руль На Chevrolet Cruze

Прочность конструкции позволяет возить полноценный прицеп

• Внутрь рамы вставьте куски полудюймовой трубы, чтобы её не сплющивало при затягивании крепёжного болта;
• В качестве горизонтального участка наварите полуметровые пластины толщиной по 8 мм и шириной по 10 см;
• Из двух уголков 75х75х6 сделайте трубу и приварите к крепежам;
• возьмите профильную трубу 60х60х4 длиной 20 см и наварите на рабочий торец полосу стали толщиной 4 мм и длиной 30 мм;
• в силовой раме вырежьте под квадрат участок, поместите его туда. Приварите и усильте откосами;
• далее понадобится просверлить отверстия под стопорный палец;
• теперь можно переходить к шлифовке, шпатлеванию и грунтовке, после чего выполняется окрашивание – краска высохла, изделие готово.

Шар на фаркоп своими руками

Европейские сцепные устройства используют унифицированный шар 50 мм – это единый размер для любых марок авто и прицепов. В Америке встречаются два вида размеров:

Практика показывает, что этот элемент лучше приобрести на авторынке уже готовый. Если не удалось найти подходящий размер, закажите его хорошему токарю – вручную выточить такую деталь не удастся.

Конструкция фаркопа крепится к транспортному средству при помощи специальной площадки
